Схема водоснабжения дома от скважины с гидроаккумулятором и краном полива

Подключение гидроаккумулятора в систему водоснабжения: варианты и типовые схемы

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

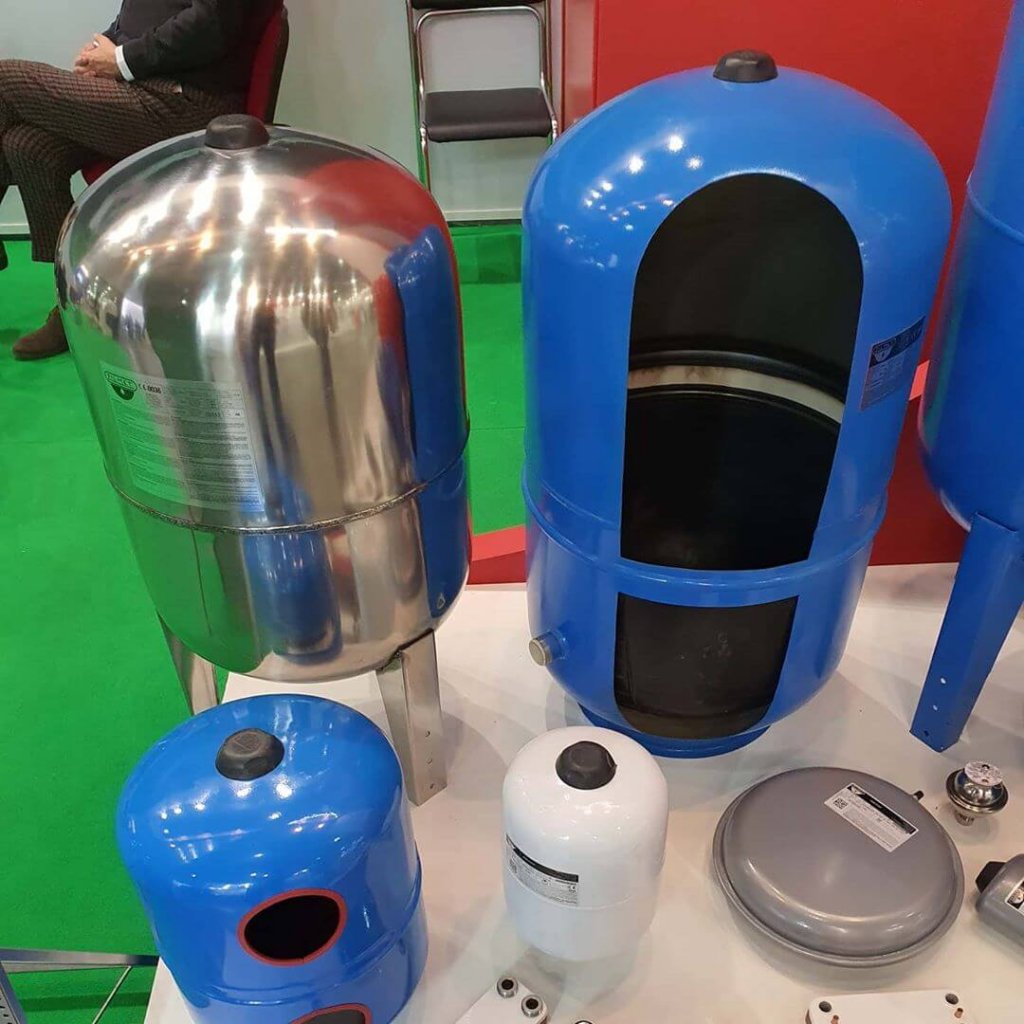

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

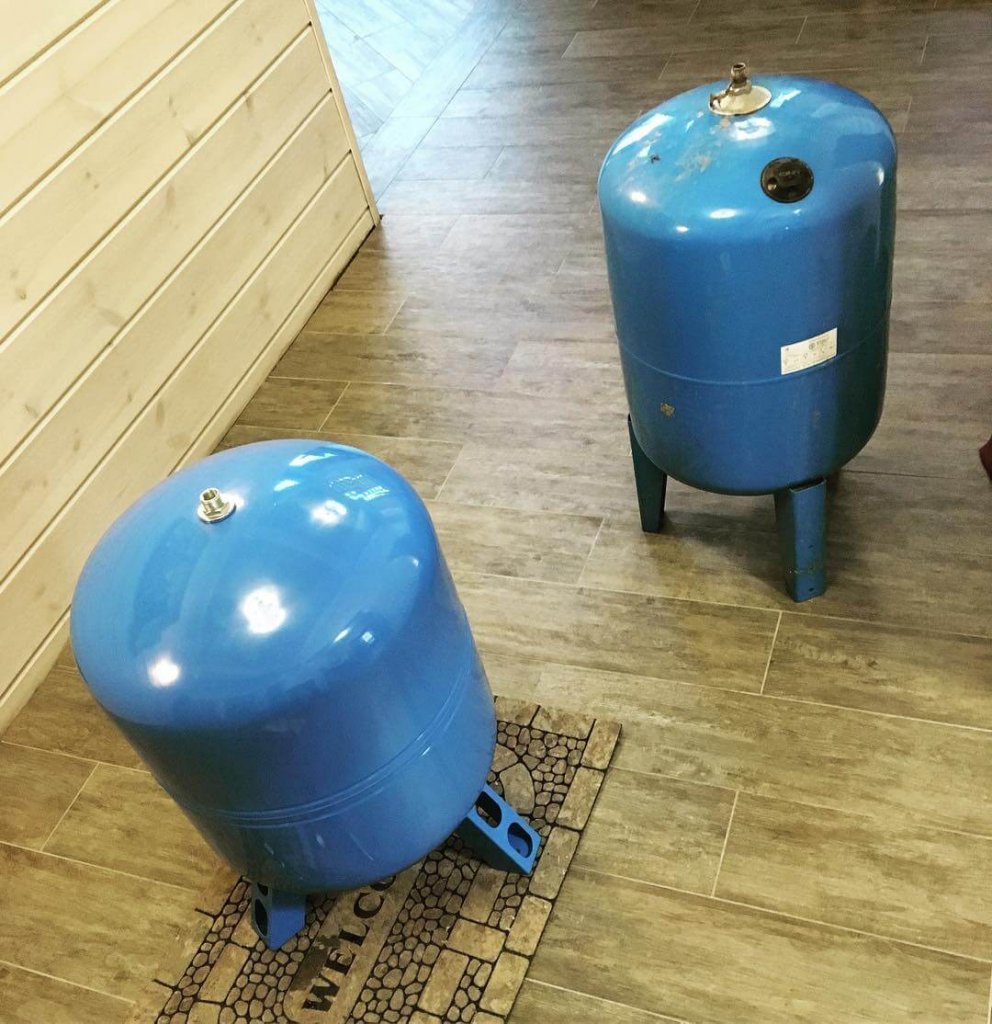

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

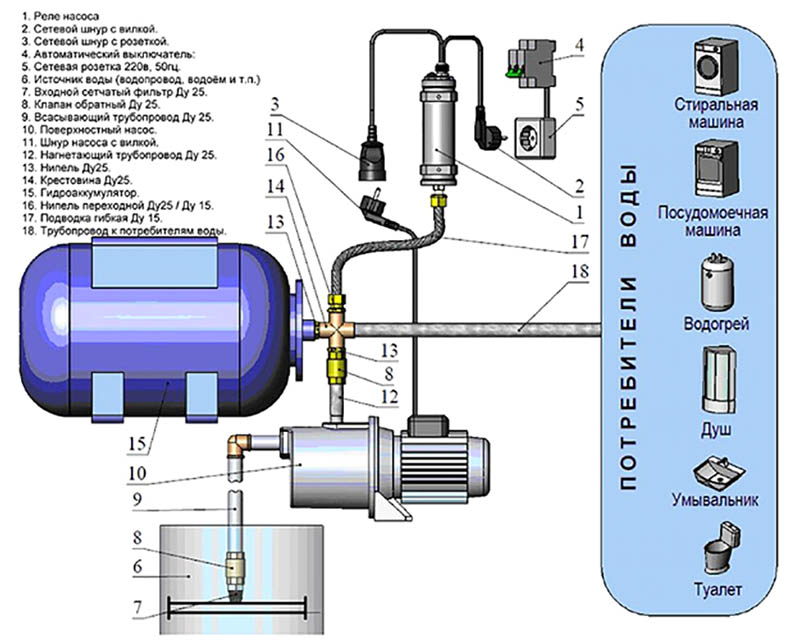

Стандартный вариант с поверхностным насосом

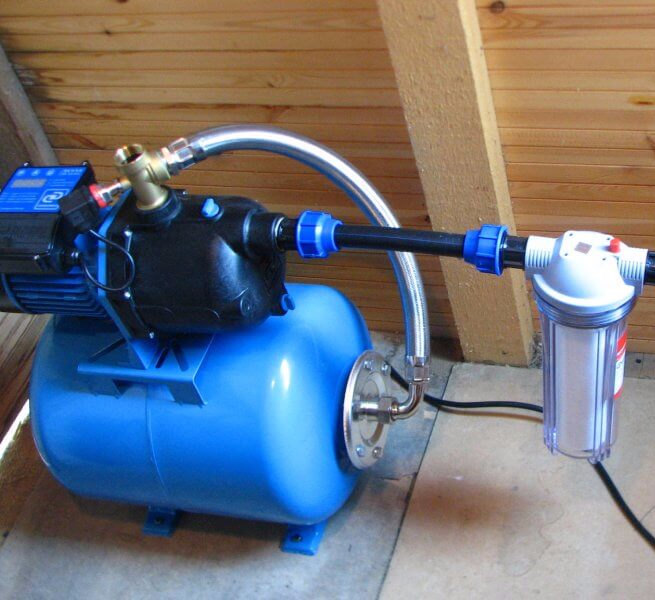

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Читать еще:  Разведение раков в аквариуме или бассейне

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Водоснабжение частного дома от скважины: схема с гидроаккумулятором

Дом без водопровода – это уже давно в прошлом. Сегодня каждый человек стремится не только к комфортным условиям проживания, но ещё и к облегчению повседневной жизни. Водоснабжение частного дома требует немалых вложений, а также знаний для того, чтобы выполнить весь процесс без помощи специалистов. Каждый человек является мастером, если знать особенности выполнения тех или иных задач. Схема сооружения водоснабжения частного дома от скважины с гидроаккумулятором – это трудоёмкий процесс, который вполне реально воплотить в жизнь своими руками без наличия каких-либо знаний основ гидравлики и теплотехники.

С чего начинается водоснабжение дома от скважины с аккумулятором

Начинать сооружение скважинного водоснабжения частного дома надо с проектирования схемы. В схеме нужно вести подробный расчёт, который поможет определиться с метражом, материалами и прочими факторами. Для водоснабжения дома или дачи можно использовать последовательный способ подключения или же вариант с присоединением водопровода к коллектору.

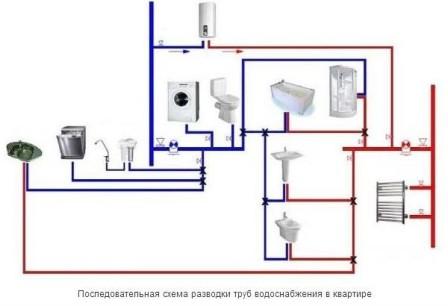

  • Последовательный способ подключения водоснабжения – это оптимальный вариант для небольших домов, в которых проживает небольшое количество людей. Рекомендуется такая схема для дачи, а также загородных домов, в которых проживает не более 2 человек. Этот способ предусматривает последовательное подключение каждого потребителя к системе водоснабжения. Возле каждого потребителя устанавливается тройник, поэтому при открытии нескольких кранов, в конечном потребителе будет отсутствовать вода;

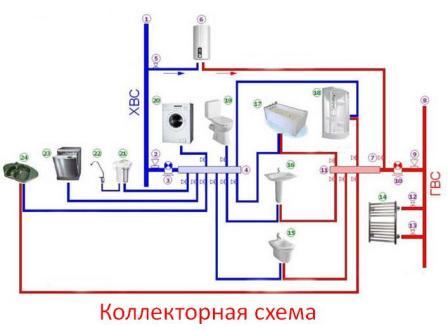

  • Коллекторный вариант является наиболее востребованным, но и дорогостоящим. Принцип такой схемы заключается в том, что к коллектору подведён основной водопровод, а от него уже расходится различное количество потребителей. К каждому потребителю подаётся отдельный трубопровод, поэтому при открытии всех кранов в доме будет течь из них вода. Оптимальный вариант для тех, кто проживает в частном доме постоянно и с большой семьёй.

Гидроаккумулятор: что такое, и какие виды труб применяются для водоснабжения дома

Гидроаккумулятором называется такое устройство, которое представляет собой ёмкость для заполнения водой. Вода в ёмкость подаётся при помощи насоса, а израсходуется на потребительские нужды при открытии крана в доме. Гидроаккумуляторы имеют разные объёмы, поэтому при выборе важно учитывать количество потребителей в доме, а также число жителей. Такая ёмкость ещё называется накопительным баком, которая предотвращает частое включение насоса подачи воды при открытии крана в доме.


Для водоснабжения частного дома нужно подобрать оптимальный вариант трубопровода. Для этого имеются следующие варианты материалов:

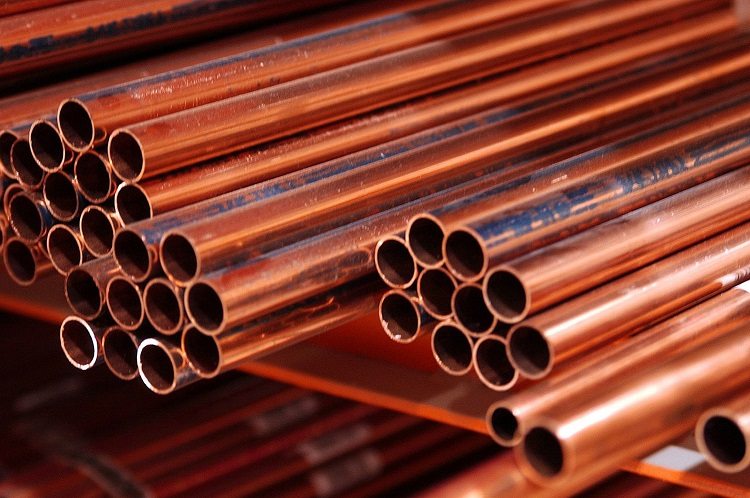

    Медные. Один из наиболее эффективных, но дорогостоящих материалов. Трубы из меди не подвергаются коррозии, не способствуют образованию окалины, а также не разрушаются при колебании температуры. Изделия имеют небольшой вес, а для сооружения трубопровода требуют специального спаечного устройства.

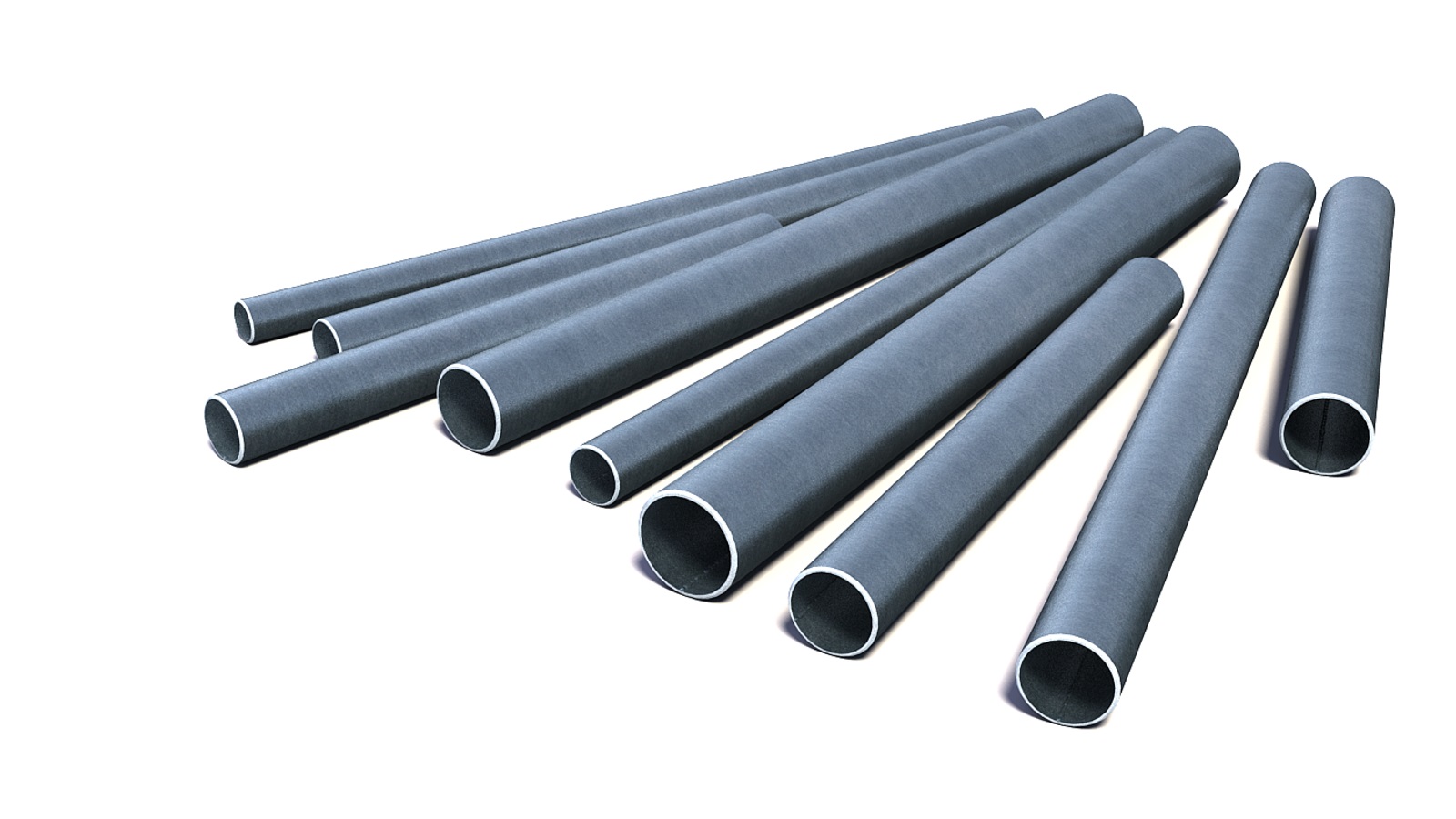

Стальные. Долговечный и прочный вид материалов, который собирается путём резьбового соединения или сварных швов. Его недостатком является подверженность к коррозии, поэтому уже через 15-20 лет понадобится проводить замену.

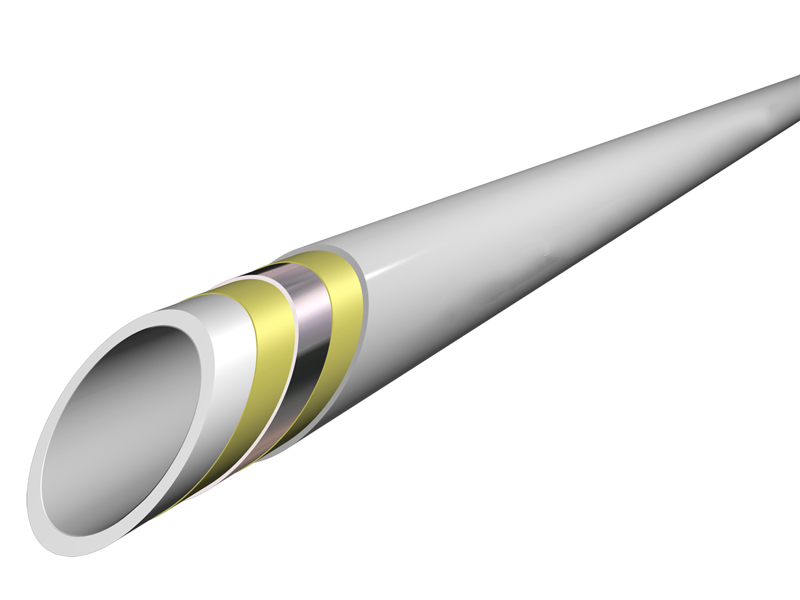

Металлопластиковые. Эти изделия не подвергаются коррозии, а также не разрушаются при воздействии ультрафиолета. Недостатком является только подверженность к разрушению при воздействии высокими температурами. Однако для сооружения водоснабжения от скважины в дом могут применяться совершенно свободно.

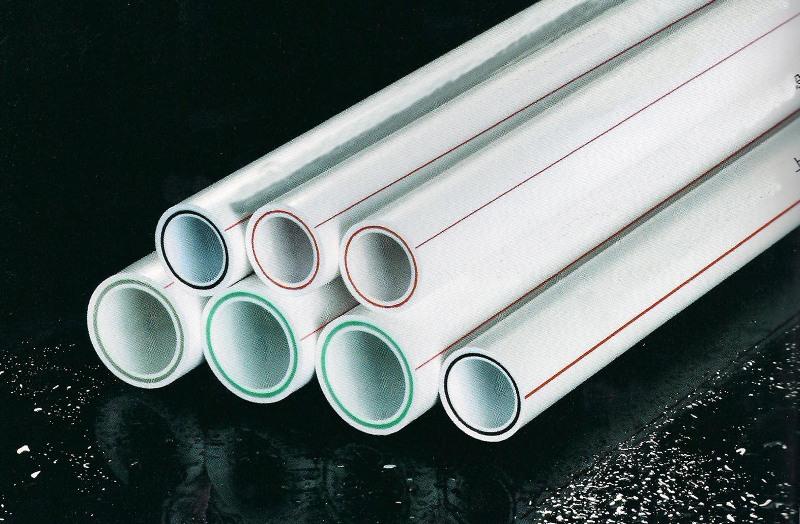

Полипропиленовые. Долговечный вид материала, который не вызывает трудностей с монтажом.

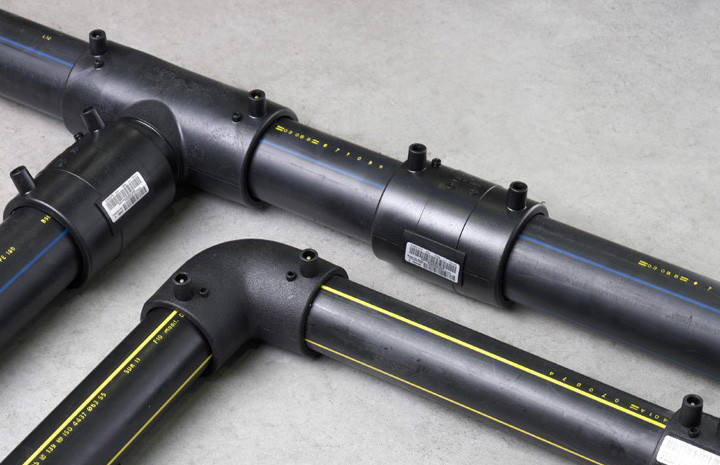

Полиэтиленовые изделия. Позволяют существенно сэкономить при сооружении водопровода в дом, так как обладают эластичностью, и при этом имеют невысокую стоимость. Для соединения применяются специальные фитинговые материалы.

Прокладка труб для водоснабжения

Как только сделан выбор с оптимальным вариантом трубопровода, можно приступать к его укладке. Укладка трубы может осуществляться двумя способами: летним и всесезонным. Отличие заключается в глубине закапывания трубопровода, а также дополнительного его утепления, если проживаете в северных регионах.

Летний вариант представляет собой укладку трубопровода на поверхности, но только с наступлением холодов необходимо будет своевременно сливать воду с трубопровода, чтобы предотвратить её замерзание.

При промерзании трубопровода произойдёт разрыв системы, поэтому об этом следует заблаговременно беспокоиться.

Рекомендуется использовать второй вариант прокладки трубопровода в грунте ниже точки промерзания, так как не понадобится постоянно контролировать, чтобы не замёрзла вода в системе. Схема водоснабжения частного дома из колодца или скважины имеет следующий вид, как показано ниже на фото.

Недостатком укладки трубопровода в землю является невозможность проведения его ремонта. Практика показывает, что необходимость проведения ремонта водопровода возникает в редких случаях, когда имеются дефекты.

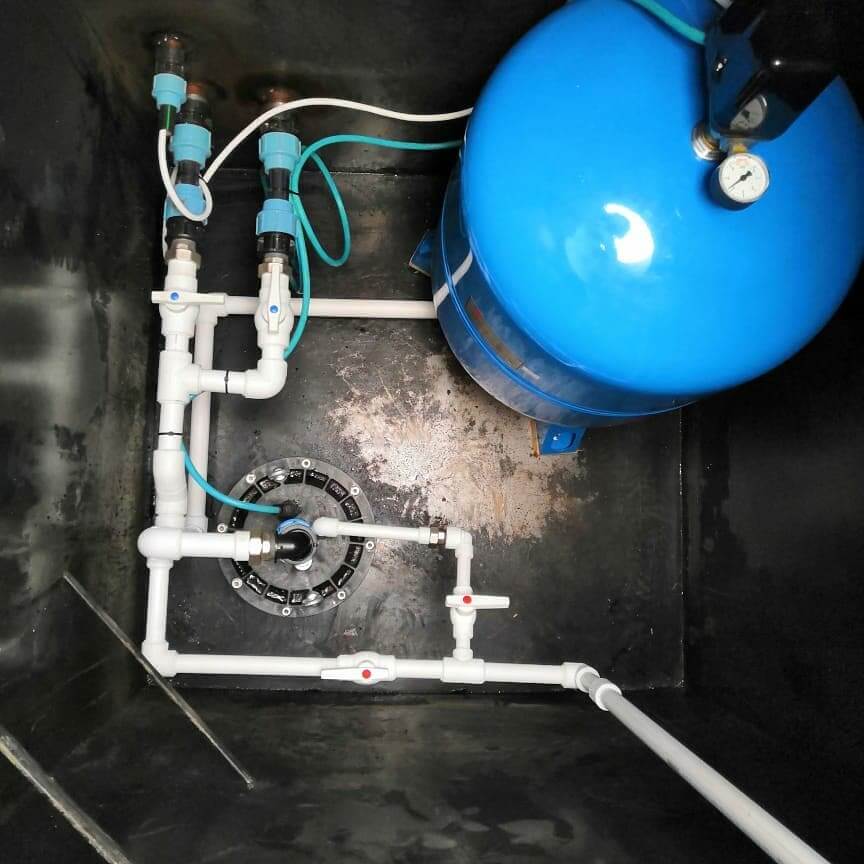

Особенности расположения гидроаккумулятора

Если водоснабжение дома происходит из скважины, то насос устанавливается на месте, которым подаётся вода в дом. Гидроаккумулятор или резервуар можно разместить в колодце рядом со скважиной или же в доме. Оптимальный вариант, которому отдаётся предпочтение – это установка большой ёмкости в подвале дома.

Установка гидроаккумулятора в доме позволяет использовать изделия любой ёмкости, а также исключить продлить их срок эксплуатации. Ёмкости, размещаемые в колодцах, подвергаются коррозии, поэтому быстро выходят из строя.

Если принято решение расположить гидроаккумулятор в колодце, то его следует надёжно загерметизировать. Тщательно следует заделать отверстие в стенке шахты, если оно больше диаметра трубы .

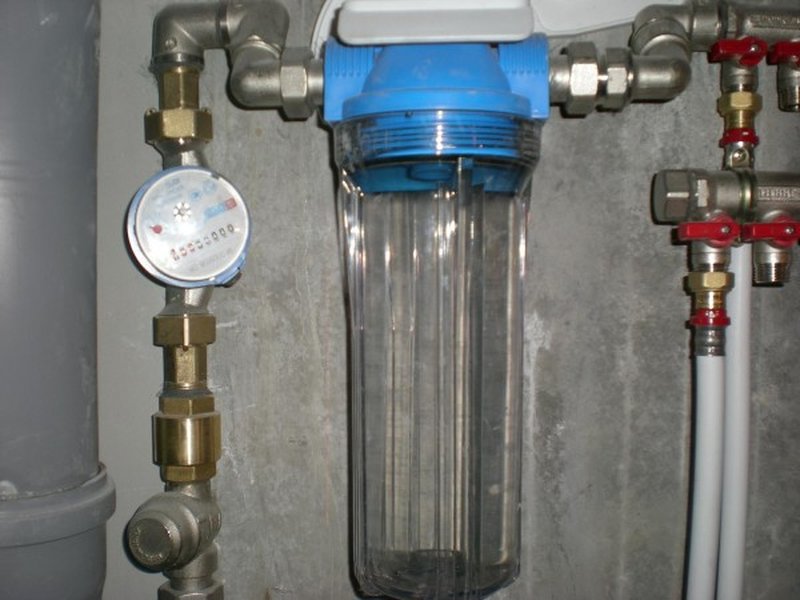

Какие элементы устанавливаются на трубопроводе

Насос и трубопровод– это ещё не водоснабжение дома . Для правильного обустройства водопровода в дом понадобится установить фильтры:

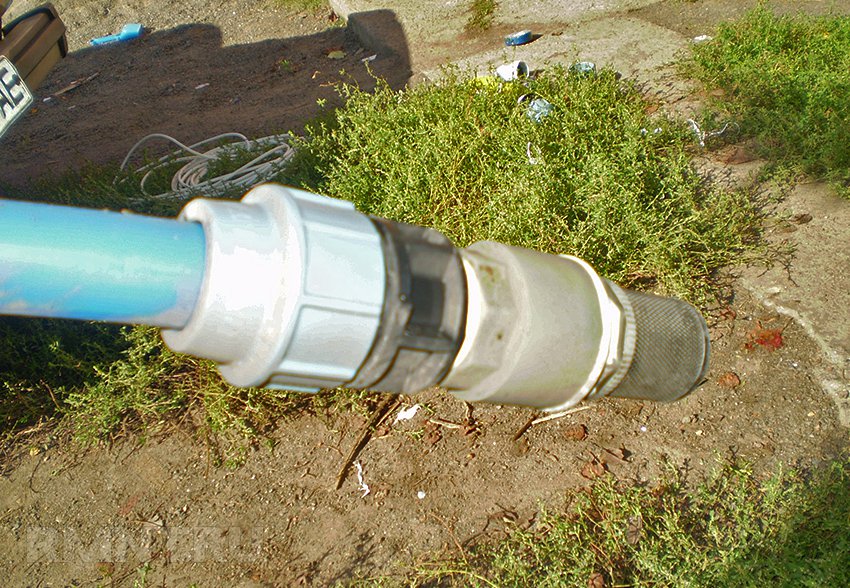

    Первый фильтр очистки устанавливается непосредственно в точке всасывания, т . е . в скважине перед насосом. Используется обыкновенный сетчатый фильтр.

Перед входом в насос устанавливается ещё один фильтрующий элемент в виде изделия грубой очистки.

  • Третий фильтр размещается в системе трубопровода перед вводом в гидроаккумулятор.
  • Фильтр тонкой очистки устанавливается непосредственно в доме, что позволит использовать вода для различных нужд.

    Перед употреблением воды, следует после сооружения водопровода сдать её на анализ. Это позволит оценить её состав, и определить пригодность к употреблению.

    Аналогичным образом возводится система водоснабжения частного дома из колодца . Только в этом случае насос будет размещаться не в колодце с водой (используется обыкновенный насос (не погружной), а рядом в приямке.

    Индивидуальное водоснабжение частного дома можно сделать без гидроаккумулятора, только в такой ситуации при отсутствии электроэнергии в дом не будет подаваться вода. Гидроаккумулятор является не только резервуаром для сбора воды, но ещё и предохранителем, который позволит всегда воспользоваться водой, даже при отсутствии электроэнергии. Если проживаете в регионах, где имеются перебои с подачей электроэнергии, то предварительно нужно подумать об оптимальной ёмкости бака.

    Водопровод на даче из колодца с помощью погружного насоса и гидроаккумулятора

    Если на территории вашей дачи или возле дома в деревне располагается колодец, в котором чистейшая ключевая вода, нет необходимости бурить скважину для водоснабжения жилого помещения. Правильнее будет наладить подачу воды из колодца, что довольно просто сделать, используя современные насосы.

    Водоснабжение из колодца позволит пользоваться стиральной машинкой, наладить душ, установить унитаз, а также один или несколько умывальников на территории дома. Дачный водопровод из колодца сможет ответить всем требованиям современных систем.

    Особенности водоснабжения из колодца

    Водопровод из колодца предполагает опускание в воду скважинного насоса. Следует опускать его глубже, поскольку время от времени уровень воды может падать или подниматься.

    Есть такое понятие как дебит воды в колодце. У колодцев он невысокий, за одни сутки в нем добавляется порядка 1 кубического метра воды. Исходя из этого, шланг следует опускать с запасом, чтобы насос не работал в режиме холостого хода.

    Читать еще:  Полив почва удобрение гортензии метельчатой фантом

    Особенностью воды в колодце является наличие посторонних включений. Вода здесь не всегда чистая, что следует учитывать при выборе оборудования. Фильтр механической очистки должен присутствовать не только в насосе, но и на входе воды в дом, поскольку иначе в воде может попадаться ил, песок, мел и другие посторонние включения. Колодец следует накрыть крышкой, чтобы в него не попали дождевая вода, насекомые и животные, иначе вода будет непригодна для питья.

    Если вы планируете использовать колодезное водоснабжение только в сезон, например, в теплое время года, то закапывать трубу выбранного диаметра из дома в колодец нет необходимости. Если же он будет работать круглогодично, тогда следует закопать шланг в землю на глубину 1,6 м. В таком случае вода в шланге не промерзнет.

    Схема водоснабжения дома из колодца

    Любая схема начинается с источника. Предположим, что у нас уже есть колодец. Вода в нем находится на более-менее постоянном уровне. Для забора воды нам потребуется погружной насос. Его мощность рассчитывают по количеству кубических метров воды, которые он может перекачать за один час. В целом, мы помним, что забор воды из колодца может быть небольшим, поскольку он просто не успеет наполниться.

    Схема водоснабжение частного дома с помощью гидроаккумулятора

    В погружной насос вкручиваем обратный клапан, который позволит защитить воду в контуре от обратного слива в колодец. Благодаря этому контур всегда будет наполнен и вам не придется ждать, чтобы вода попала в резервуар при повторном автоматическом наборе. Последнее могло бы привести к постоянному скоплению воздуха в системе водоснабжения частного дома из колодца.

    В обратный клапан вкручиваем шланг по фиксированной длине, измерив расстояние от колодца до бойлерной в вашем доме. На входе в бойлерной ставим фильтр грубой очистки. Его следует устанавливать обязательно, чтобы не засорять гидроаккумулятор.

    После фильтра грубой очистки следует поставить штуцер на 5 выводов. К нему подключим гидроаккумулятор, манометр, реле давления. К последнему выводу нужно подключить контур водоснабжения в доме. Отсюда начнётся точка забора воды, откуда она будет попадать к источникам потребления.

    Гидроаккумулятор будет выполнять функцию резервуара. То есть, вода из колодца сначала будет подаваться в гидроаккумулятор, накопительная емкость которого рассчитывается индивидуально, ориентируясь на потребление воды и количество жильцов в доме.

    В среднем, если брать гидроаккумулятор на 100 литров, в него помещается не более 50 литров воды, поскольку половина его объема – это воздух, создающий давление в системе.

    Реле давления – это элемент автоматики. Это устройство “понимает” нижний и верхний предел давления, что соответствует процедуре включения и выключения погружного насоса. Манометр позволяет выполнить гибкую настройку реле давления, а также информирует о давлении внутри контура. На ваше усмотрение на выходе 5-ти выходного штуцера вы можете поставить любое количество фильтров. Рекомендуем ставить фильтры именно на кухне, на ответвлении под питьевую воду.

    На видео, как можно самостоятельно обустроить систему водоснабжения частного дома из колодца:

    Разновидности насосов для колодца

    Для забора воды из колодца может быть использован не только погружной насос. Есть еще и поверхностные системы, так называемые насосные станции, которые устанавливают в подвале или кессоне. Здесь используется насос, который способен доставлять воду с глубины 7–8 м. Такой вариант подойдет в том случае, если подводим воду из колодца в дом на малом расстоянии.

    Если же дом далеко, рекомендуют устанавливать насосы поверхностного типа прямо рядом с колодцем, что требует дополнительной защиты от атмосферных воздействий, а также от замерзания. Поэтому эксплуатация подобных систем рекомендована при температуре воздуха от +4 °С.

    Другое дело ‒ погружной насос для колодца. Такие системы позволяют выкачивать воду и подавать ее на расстояние до 100 метров.

    Это означает, что от колодца, с учетом подъема воды на поверхность, ваш дом может находиться на расстоянии порядка 85 м. Задача этого насоса состоит в том, чтобы выкачать воду, подать ее на поверхность и доставить гидроаккумулятор. Далее уже в гидроаккумуляторе создается давление, которое вытолкнет воду к источникам потребления, а именно, подаст на стиральную машину, умывальник, в душ и джакузи.

    Благодаря универсальности колодца как источника для воды выкачивать из него воду можно даже помощи скважинного насоса. Его стоимость выше, но если он у вас есть в наличии, то его вполне можно использовать.

    Далее вы узнаете, на какие критерии стоит обратить внимание при выборе насоса для колодца:

    Гидроаккумулятор

    Водоснабжение частного дома из колодца по схеме с гидроаккумулятором считается одним из лучших. Гидроаккумулятор можно назвать перевалочной станцией для воды, поступающей из колодца и дальше распределяемой по источникам потребления.

    Основная задача гидроаккумулятора состоит в том, чтобы снизить количество включений-выключений насоса за счет емкости. Это означает, что если вы включили кран на кухне, чтобы набрать чашку воды, насос в колодце не включится, поскольку вы получите воду из гидроаккумулятора.

    У любого насоса есть количество циклов включений в час, которое считается безопасным для его работы. Для этого и ставится гидроаккумулятор, чтобы не превышать количество указанного цикла. Что касается объема, то чем он больше, тем меньше будет включаться погружной насос в колодце.

    Для частного дома, в котором проживает семья из 3–4 человек, будет достаточно гидроаккумулятора на 100 л.

    Выше мы уже говорили, что лишь половина емкости будет заполнена водой.
    Гидроаккумуляторы могут быть установлены горизонтально и вертикально, на опорные ножки или на подвесах. Они являются частью автоматической системы и работают в комплексе с реле давления, с учетом схемы разводки водосточных труб в доме.

    Особенности летнего внешнего водопровода

    Летний вариант укладки трубы из колодца в дом является наиболее бюджетным. То есть, если вы будете использовать воду только сезонно, то можете положить трубу прямо на поверхности.

    Если вас смущает вопрос эстетики, тогда закопайте ее на 2 штыка, чтобы не повредить при вскапывании участка или не зацепиться за нее в траве.

    Основным нюансом такого водоснабжения загородного дома из колодца является необходимость сливать систему каждый раз при наступлении холодов, поскольку иначе трубу может разорвать. Для этого следует вытащить из колодца насос, выкрутить обратный клапан и вода самотеком сольется обратно.

    Особенности зимнего внешнего водопровода

    Если в доме живут круглый год, то целесообразно обустроить трубопровод, который не замерзнет. Для этого следует выкопать траншею на глубину промерзания. Для ЦФО глубина промерзания соответствует 1,3 м. Поэтому целесообразно копать на глубину 1,6 м, чтобы не волноваться, что трубы промерзнут.

    Как видите, водопровод на даче из колодца своими руками, – это не трудно и менее затратно, чем пробурить скважину.

    Особенности водоснабжения частного дома из скважины с гидроаккумулятором

    В автономных системах частных домов схема водоснабжения от скважины с гидроаккумулятором является одной из самых распространённых. Это обусловлено её удобством и высокой эффективностью, проверенной временем. Применение насосной станции для подачи ресурса из источника позволяет обеспечить бесперебойность работы комплекса и наличие необходимой интенсивности напора на всех точках.

    Спецификация гидроаккумуляторов

    На современном рынке это оборудование представлено в широком ассортименте моделей с различными техническими характеристиками, что даёт покупателю возможность подобрать оптимальный вариант для своей системы водоснабжения. Устройства различаются по ряду параметров.

    Читать еще:  Секреты разведения рыб в собственном пруду на даче

    Тип установки

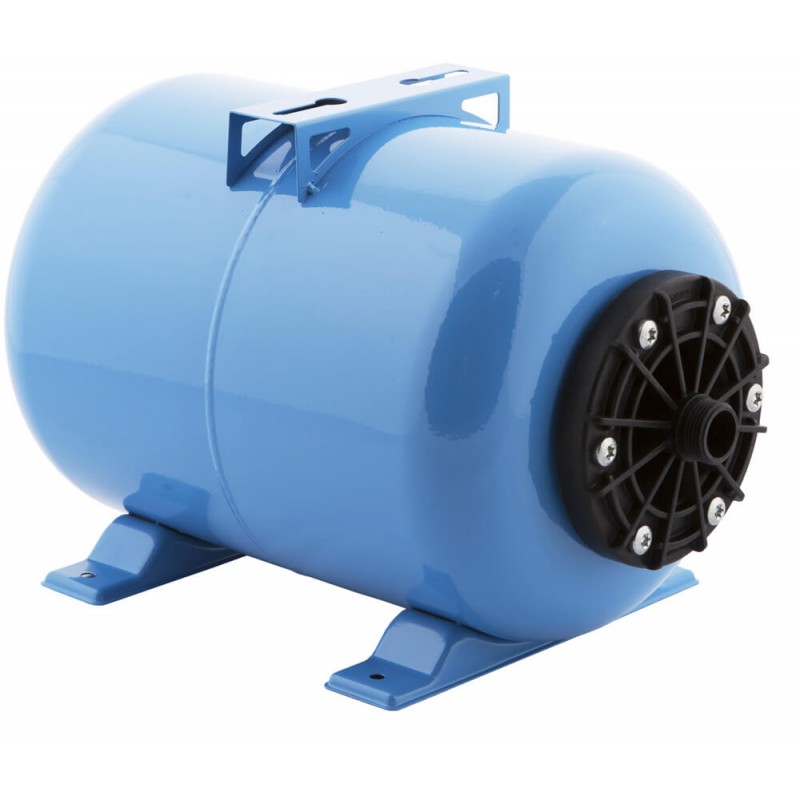

    1. Горизонтальные. Чаще всего это модели ёмкостью до 50 л с минимальными габаритами. С их помощью обеспечивается водоснабжение небольшого частного дома из скважины с гидроаккумулятором. Фланец для подключения к системе и ниппель для стравливания воздуха располагаются с противоположных торцов корпуса.
    2. Вертикальные. Модели большего объёма, предназначенные для соединения с насосом высокой мощности. Такая их ориентация позволяет экономить пространство помещения. Здесь подводка водопровода осуществляется снизу, стравливание воздуха – сверху.

    Внутренняя конструкция

    Устройство представляет собой металлический бак, разделённый на два отсека эластичной мембраной из резины или иного полимера. В первой камере находится под определённым давлением газ (воздух, азот), во вторую заливается жидкость, поднятая насосом из источника. Чтобы водоснабжение частного дома из скважины, где применена схема с гидроаккумулятором, было эффективным, необходимо обратить внимание на назначение оборудования. В зависимости от этой характеристики имеются некоторые особенности во внутренней конструкции бака.

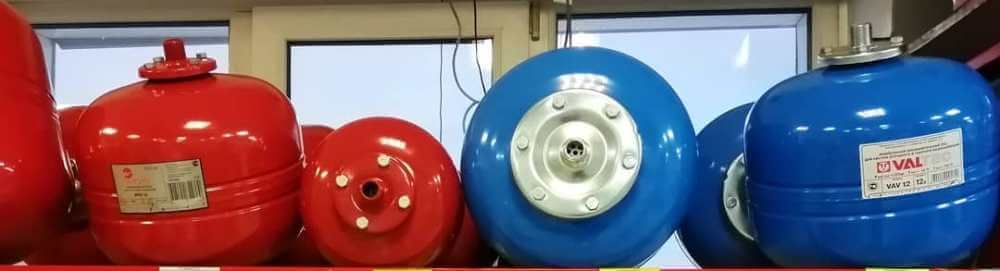

    1. Модели для отопления. Их корпус обычно окрашивается в красный цвет, хотя бывают исключения. Внутри они оснащаются мембраной из обычной непищевой резины, которая выдерживает небольшие скачки давления.
    2. Баки для холодного водоснабжения. Отличаются синим цветом корпуса, если иное не предусмотрел производитель. Их эластичная перегородка рассчитана на обеспечение достаточного напора на смесителях, потому отличается повышенной прочностью. Кроме того, она производится из материалов, допущенных к контакту с питьевой водой.

    Объём бака

    Один из ключевых параметров, определяющий возможности оборудования. Ёмкость подбирается в зависимости от индивидуальных особенностей комплекса и зависит от мощности насоса, уровня давления, которое необходимо поддерживать. Для расчёта применяются специальные формулы и коэффициенты. Если объём бака недостаточен, то система водоснабжения частного дома из скважины или колодца с гидроаккумулятором будет функционировать нестабильно, со сбоями. Его избыток приведёт к перерасходу энергии, которая потребуется для наполнения ёмкости.

    Принцип работы оборудования

    Как было сказано выше, один из отсеков бака заполняется газом на заводе-изготовителе. Он находится там под определённым давлением, которое можно регулировать посредством специального ниппеля на корпусе. Это позволяет подстроить работу устройства под потребности системы. Когда вторая пустая камера начинает заполняться водой, поднятой насосом из скважины, мембрана растягивается, газ под её воздействием дополнительно сжимается. Его сопротивление позволяет поддерживать в трубопроводе определённый уровень давления, обеспечивающий напор на смесителях и входах бытовой техники.

    Эффективная схема водоснабжения частного дома или дачи от скважины с гидроаккумулятором должна оснащаться автоматикой. Её роль чаще всего выполняет реле. Это устройство отслеживает и контролирует уровень давления в системе. Когда большая часть жидкости из бака была израсходована, сила воздействия на газ, а соответственно его сопротивление, снижаются. Напор в трубопроводе падает. В этот момент реле передаёт сигнал насосу на запуск с целью пополнения ресурса и восстановления давления до необходимого уровня.

    Преимущества использования гидроаккумулятора

    1. Обеспечение непрерывной и эффективной работы всего комплекса. При условии точного расчёта объёма бака и грамотной настройки оборудование гарантирует бесперебойную подачу воды на все точки в доме с достаточной интенсивностью напора.
    2. Продление срока службы насоса. Это становится возможным за счёт сокращения количества его пусков в единицу времени. В ёмкости всегда имеется вода, расходуемая постепенно по мере необходимости. Наличие такой «подушки» позволяет насосу не включаться каждый раз, когда кто-то решил помыть руки или принять душ.
    3. Создание запаса ресурса. Это особенно актуально для населённых пунктов с нестабильной подачей электричества, так как при его отсутствии насос не имеет возможности работать.

    Таким образом, внедрение в систему мембранного бака обходится дороже на стадии организации, но оправдывает себя в ходе эксплуатации.

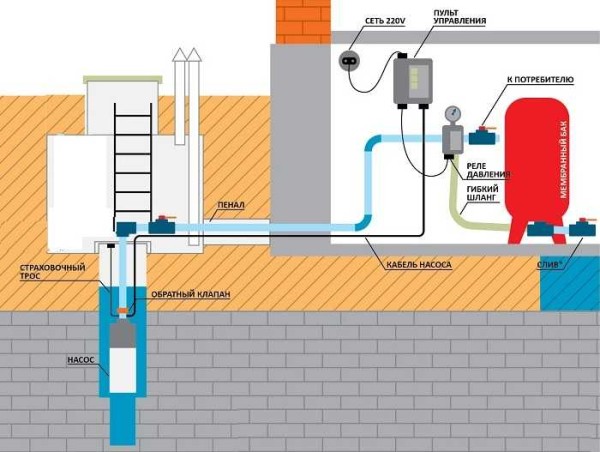

    Как устроена схема водоснабжения из скважины с гидроаккумулятором

    В её комплектацию входят пять основных элементов

    1. насос. Оборудование, поднимающее ресурс из источника. Может быть погружного или поверхностного типа. В первом случае агрегат размещается в скважине, его корпус полностью находится под поверхностью воды. Во втором варианте он находится возле гидроаккумулятора, а всасывание осуществляется через специальный шланг, опущенный в источник
    2. мембранный бак. Место его установки определяется заранее. Он может размещаться в отапливаемом помещении дома либо в хорошо утепленном оголовке скважины
    3. реле давления. Через него осуществляется подключение внутридомового водопровода от скважины к гидроаккумулятору. Это устройство оснащено двумя регулируемыми металлическими пружинами: большой и малой. Посредством первой устанавливается минимальный уровень давления в системе, с помощью второй – разница между ним и максимальным показателем
    4. манометр. Необходим для отслеживания параметров функционирования комплекса в текущем режиме
    5. водопровод. Разводка труб от источника к дому и внутри него

    Центральным элементом, от работы которого зависит бесперебойность работы системы, является гидроаккумулятор. К нему присоединяются и на нём завязаны все остальные узлы и механизмы.

    Схема подключения

    В зависимости от ориентации корпуса бака разъём для подводки коммуникаций располагается с торца (для горизонтальных моделей) или снизу (для вертикальных). Для объединения всех элементов в единое целое используются специальные фитинги: крестовина или пятивыводной штуцер. Важно правильно подобрать размеры их отводов, чтобы они соответствовали диаметру труб и разъёмов оборудования.

    На рисунке 1 схема подключения водопровода от скважины к дому с гидроаккумулятором показана достаточно подробно. В ней в качестве примера использован поверхностный насос, который устанавливается возле бака, в то время как в источник опускается всасывающая труба. На её окончании монтируется сетчатый фильтр и обратный клапан. Погружное оборудование размещается внутри скважины и подвешивается на металлическом или нейлоновом тросе. Зачастую оно оснащается металлической сеткой в донной части для защиты от попадания песка, ила. Сразу после него необходимо установить обратный клапан. Также эта арматура врезается на входе в гидроаккумулятор.

    Пятиходовой штуцер посредством резьбы подсоединяется к соответствующему разъёму бака. К остальным его отводам подключаются манометр, реле давления, насос и внутридомовой водопровод. Соединение с всасывающим агрегатом лучше выполнять с использованием гибких шлангов, армированных металлом. Подключение оборудование рекомендуется производить с применением американок. Они позволяют быстро и удобно отсекать определённые узлы от системы при необходимости ремонта или обслуживания.

    Профилактические работы

    Собранная и запущенная в работу схема водопровода в частном доме от скважины с мембранным гидроаккумулятором нуждается в постоянном контроле и обслуживании. Прежде всего необходимо отслеживать давление посредством манометра и примерно раз в месяц корректировать настройки автоматики (реле) в соответствии с потребностями системы.

    Сам бак каждые полгода осматривается на предмет наличия ржавчины, вмятин, протечек, которые необходимо оперативно устранить. Наиболее частая проблема данного оборудования – разрыв мембраны. Его можно диагностировать по резким скачкам давления при наполнении ёмкости. Убедиться в этом наверняка можно, стравив воздух из первой камеры. Если после его выхода следом потечёт жидкость, значит, полимерная перегородка нуждается в замене.

    При условии грамотной организации и последующего своевременного обслуживания система водоснабжения частного дома из скважины с гидроаккумулятором прослужит долго, данная схема обходится дорого только на этапе создания. В ходе работы она позволяет эффективно использовать ресурсы и продлевать срок эксплуатации оборудования за счёт обеспечения его плавного слаженного функционирования.
