Правила обустройства автономной системы водоснабжения частного дома из скважины
Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?
Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.
На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.
Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.
Вода для автономного водоснабжения
Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.
Если представить все просто и доступно, то выделяют три вида подземных вод.
- Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
- Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
- Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.
Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.
По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.
Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.
Типы скважин для частного водопровода
Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.
Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.
Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.
Это видео недоступно.
Очередь просмотра
Очередь
- Удалить все
- Отключить
Водоснабжение дома и бани из одной скважины с адаптером
Хотите сохраните это видео?
- Пожаловаться
Пожаловаться на видео?
Выполните вход, чтобы сообщить о неприемлемом контенте.
Понравилось видео?
Не понравилось?
Текст видео
Водопровод в дом и баню из скважины без кессона с насосом «Хозяйн 3НГВ 25-70». Установка автономной канализации «БСА-3» для дачи с непостоянным проживанием. Легко консервировать. Ничего не замерзает.
Оборудование, которое используется при монтаже:
— скважинный бюджетный маслонаполненный насос Хозяйн 3НГВ 25-70
— магистраль от источника водоснабжения (скважина) до объекта — это две трубы: дюймовая с водой CYKLON (самая толстая стенка — 3мм) и полдюймовая с кабелем насоса для удобной замены
— незамерзающий ввод воды в дом, установка саморегулируемого кабеля Samreg (Корея) с утеплением трубы с глубины промерзания
— блок автоматики управления насосом (в насосах Aquario)
— реле давления насоса — Aquario
— дополнительные немецкие автоматы ABB насоса и греющего кабеля для удобного отключения
— гидроаккумулятор для воды объемом 24-80 литров с креплением на стену в удобное место — Stout
— удобный манометр системы для контроля за давлением — Stout
— самоочистной фильтр с манометром и промывкой который предотвращает выход смесителей из строя — Tim
— скважинный адаптер Heisskraft с краном (управляется ручкой над скважинным оголовком) для полного слива воды из системы водоподъема, например, во время длительного отсутствия хозяев, или зимой для полного слива — Itap
— запорная арматура и обвязка оригинальным турецким полипропиленом — Berke
— доставка оборудования на объект, монтаж за один день
— вся вода из системы легко сливается на зиму путем поворота крана, ничего не замерзнет!
Для Вас мы рекомендуем:
Готовые системы зимнего водопровода из колодца и скважины с адаптером: https://youtu.be/S4-ntPCADP0
Готовый к монтажу «Термо-Кессон» на скважину с самой толстой в России стенкой-термосом: https://youtu.be/eScgHj35QL4
Автономную канализацию «Термо-ЛОС» (termo-los.ru) для самостоятельного монтажа, которая не замерзает и не нужно консервировать:
Для высокого уровня грунтовых вод «Термо-ЛОС-Плывун»: https://youtu.be/ubCT8Hft65Y
Для семьи из 4-х человек «Термо-ЛОС-Авто-4»: https://youtu.be/a_yZrMG_h9A
Для большого количества человек «Термо-ЛОС-Авто-8»: https://youtu.be/rTgofjUO9CA
Готовые комплекты отопления дачи для самостоятельного монтажа на дровах и электричестве: https://youtu.be/BYvm3tepRuI;
на дизтопливе https://youtu.be/D4rFM2XsDuA;
на электричестве: https://youtu.be/AzQxOTHBbhw;
на магистральном и сжиженном газе: https://youtu.be/q9FV9WJA-Vk
Заказать любое оборудование можно по электронной почте ud-comp@mail.ru или по телефону (915) 123-2-777. Отправляем во все регионы России.
Мы в Инстаграм: @companiaudacha
Наш сайт: www.удачная-компания.рф
На сайте есть калькулятор для подробной расчета стоимости отопления, водоснабжения и канализации. http://comp-udacha.ru/raschitat-stoim.
Подпишитесь на толковый канал, вам полезно, нам приятно!
Система водоснабжения частного дома из скважины: порядок проведения работ
При неудовлетворительной работе центрального водопровода или его полном отсутствии в населенном пункте можно наладить бесперебойное обеспечение частного дома водой из скважины, пробуренной на участке.
Как обустроить водоснабжение дома — поэтапное описание
Компании, оказывающие услуги по бурению скважин, не занимаются их дальнейшим обустройством. Все необходимые работы можно провести самостоятельно, закупив необходимое оборудование и материалы для прокладки сети трубопровода от источника до дома на рынке или в специализированном магазине. Придется выбрать насос, трубы ПНД 32, гидроаккумулятор для поддержания необходимого напора в системе, запорную арматуру и др.
Бурение скважины
Обычно скважина пробивается на придомовой территории. Глубина, как правило, варьируется в диапазоне 25-50 метров, более глубокие являются дорогим удовольствием и требуют специального разрешения на проведение работ. После окончания буровых работ над поверхностью земли торчит труба, диаметр которой составляет от 100 до 159 мм. Если грунтовые воды залегают ниже двухметровой отметки от уровня земли, то обустраивают колодец. В иных случаях приходится строить закрытые утепленные пристройки, позволяющие наладить постоянное обслуживание в любое время года.

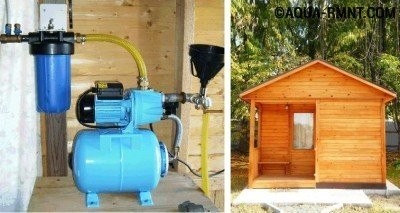

Обустройство скважины в специально построенном из бруса, кирпича и шлакоблоков домике. Сухое утепленное сооружение позволяет организовать обслуживание источника чистой воды
Размеры колодца и пристройки должны позволять выполнять работы по смене насоса, чистке скважины при возникновении такой необходимости. Построить небольшое подсобное помещение можно из шлакоблоков или кирпича. Все стены по периметру, а также пол и потолок, необходимо утеплить пенополистирольными плитами, толщина которых должна быть не менее 100 мм. В сильные морозы не допустить замерзания воды в подающей трубе поможет греющий кабель, который окручивают вокруг нее. Чтобы не допустить попадания поверхностных вод в скважинную трубу, ее поднимают над поверхностью земли на 40 см и закрывают оголовком, который предохраняет источник водозабора от мусора и пыли.
При низком залегании грунтовых вод лучше скважину прятать в колодце. В этом случае в роли утеплителя выступает сама земля. Чем глубже колодец, тем теплее будет в нем в зимнее время года. При этом сооружение должно быть также утеплено, а водопроводная труба обвита греющим кабелем.

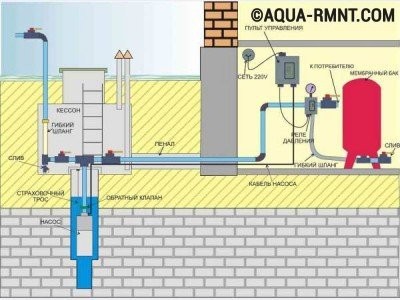

Обустройство водоносной скважины в колодце, называемом иначе кессоном, позволяет использовать теплоизоляционные свойства земли в качестве естественного утеплителя
Прокладка водопровода
При прокладке трубопровода следят за тем, чтобы он залегал ниже уровня промерзания грунта в данной местности. Для этого копают траншею нужной глубины и на ее дно укладывают 32-миллиметровую трубу, изготовленную из металлопластика или сшитого полиэтилена. Трубопровод из данных материалов можно заменить трубой ПНД, но нежелательно, так как она при заморозке может разрушиться.
Важно! Помните, что вода не может подаваться по шлангам, поэтому не используйте их для прокладки трубопровода.
Труба, проложенная ниже промерзания грунта, может быть переморожена в местах подъема. Избавиться от этой проблемы можно путем утепления фундамента дома, использования теплоизолирующих материалов для обертывания самой трубы, а также прокладки вдоль нее саморегулирующего греющего кабеля.
Если земляные работы на участке невозможно провести по каким-либо причинам или вообще лень этим заниматься, то можно трубопровод пустить по верху, слегка заглубив его в землю. При этом труба укладывается только вместе с саморегулирующимся греющим кабелем. Дополнительно трубу утепляют Энергофлексом или другими подобными материалами. Для сохранения теплоизолирующих свойств весь пирог помещают в канализационную или специальную гофрированную трубу большего диаметра. При этом в систему добавляют накопительную емкость, чтобы поливать растения теплой водой, благотворно влияющей на рост всех культур.
Важно! Вместе с водопроводной трубой прокладывают и кабель электропитания насоса. Электропровод должен быть четырехжильным с сечением 2,5 и выше. Коробку электропитания (ПЗУ) устанавливают в теплом помещении, специально выделенном в доме.
Выбор и установка насоса
Хорошую бесперебойную работу системы водоснабжения может обеспечить два типа насосов: погружной роторный или центробежный. Чаще всего приобретают скважинный погружной роторный насос подходящей мощности. При выборе насоса учитывают ряд параметров:
- глубину скважины;
- самую высокую точку водопотребления;
- минимальный столб воды;
- общий расход воды.
При покупке насоса обратите внимание на следующие технические характеристики:
- напор насоса, указываемый производителем в метрах (показывает, какую силу давления создают лопасти для того, чтобы протолкнуть воду);
- расход насоса, указываемый в кубометрах в час (показывает объем жидкости, которую может прокачать насос в единицу времени).
Уровень потребления электроэнергии зависит от величины его напора и расхода. Чем выше эти технические характеристики, тем больше расходуется электроэнергии при эксплуатации оборудования. При увеличении расхода воды падет напор. Минимизируя потери в трубопроводе, удастся оптимизировать работу насоса, не допуская его перегрузки. Наибольшим спросом пользуются насосы, обладающие напором в 60-80 метров, расход которых достигает 4 метров кубических в час.
Скважинные насосы различаются по мощности, напору, производительности. Применяются для перекачки чистой воды не только из скважин, но и из колодцев
Важно заметить, что если в населенном пункте бывают перебои в электроснабжении или возникают ситуации с периодическим падением напряжения, то насос необходимо подключить через стабилизатор.
Видео: как выбрать скважинное насосное оборудование
Особенности монтажа агрегата
Разборное соединение «Американка 1″» позволит произвести отсоединение от скважинной трубы оголовка вместе с водопроводной трубой ПНД 32 и насосом, закрепленным с помощью стального 4-миллиметрового троса или капроновой 5-миллиметровой нити.
Монтаж погружного насоса с присоединенной водоподающей трубой и закрепленным стальным тросом проводят с особой аккуратностью, чтобы не допустить заклинивания оборудования
С помощью троса насос держится на определенном расстоянии от донного основания скважины, составляющем от одного до трех метров. Оставлять большее расстояние не рекомендуется, так как оборудование может заилиться, что затруднит его подъем наверх или сделает вообще невозможной эту операцию. Монтаж обратного клапана выполняют в том случае, если это устройство не предусмотрено в конструкции насоса. Обратный клапан позволяет не допустить обратного тока воды из водопровода в скважину.

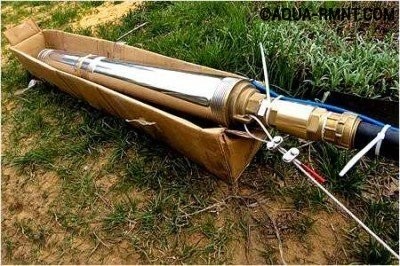

Перед спуском к насосу подсоединяют трубу ПНД 32 и цепляют трос. Надевают нижнюю часть оголовка, снабженную уплотнительной резинкой, на скважинную трубу. Начинают медленно опускать насос, фиксируя через каждые полтора метра питающий кабель к трубе с помощью пластиковых хомутов. При этом натягивать сильно кабель не стоит, а то при растяжке полипропиленовой трубы его может порвать. Насос опускают до дна, после чего осуществляют его подъем на один-два метра. В данном положении проводят фиксацию оборудования путем закрепления троса. Затем закрепляют верхнюю часть оголовка.

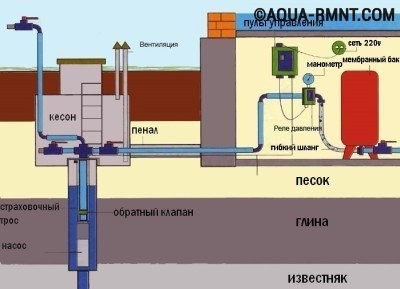

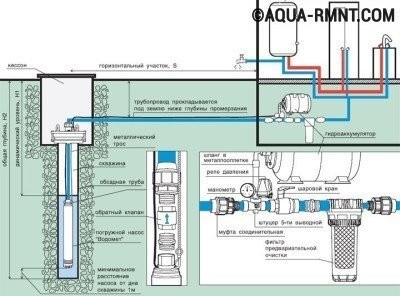

Схема последовательного соединения элементов системы
По данной схеме проводят устройство водопровода при подаче воды из скважины.
Одна из самых распространенных схем организации системы водоснабжения в частном доме, обеспечивающая подачу воды под необходимым давлением для работы всего сантехнического оборудования
Ниже представлены основные элементы системы автономного водоснабжения с краткой формулировкой их предназначения:
- гидроаккумулятор необходим для создания резерва воды и поддержания в системе приемлемого уровня давления;
- реле давления позволяет регулировать включение и выключение электропитания скважинного насоса;
- реле сухого года отвечает за отключение питания насоса в случае исчезновения воды в скважине;
- ПЗУ (пускозащитное устройство) идет в комплекте с насосом;
- фильтр грубой очистки защищает систему от крупных частиц, загрязняющих воду;
- колба с встроенным картриджем очистки обеспечивает более тщательную фильтрацию воды;
- манометр необходим для контроля уровня давления.
Как видите, водоснабжение из скважины можно сделать своими руками, но при этом надо учитывать слишком много нюансов. Перед проведением работ следует ознакомиться с технологией их проведения. Возможно, привлечение специалистов поможет решить эту задачу быстрее и качественнее.
