Разводка воды из скважины в дом и на полив

Нужен совет по схеме водоснабжения

Посоветуйте, как сделать.
Сейчас стоит насос в скважине, трубами входит в подвал, где установлен блок автоматики и защиты от холостого хода насоса а также фильтр на песок. Там же установлен обратный клапан. Дальше идет гидроаккумулятор и разводка по дому. В это дело надо врезать штуцер на улицу для полива. Если его врезать после автоматики — то будет удобно пользоваться поливом — открыл кран — и все. Но тогда весь объем воды для полива огорода пройдет через фильтр — что не очень разумно. Если врезать штуцер с краном до автоматики — то через фильтр вода пойдет только в дом — что хорошо. Но при открытии крана — вода сама не потечет — надо еще принудительно включать насос. Не очень удобно.
Плюс, есть мысль в контур полива добавить повысительный насос до 6-7 атм — чтобы за одну установку распылителя захватывать большую часть огорода.
А как сделано у вас разделение воды на полив и воды в дом из одной скважины?

У меня система отличается от Вашей тем, что обратный клапан стоит в насосе, который в скважине. Мелочь, а это решает дело. Штуцер для полива врезан до фильтра. Вся автоматика работает и в дом и при поливе.

4 схемы разводки водоснабжения частного дома из скважины

Водообеспечение многоквартирного дома проходит за счет централизованной системы подачи воды. Но для загородного дома или дачи потребуется автоматическая система индивидуального водоснабжения. Нередко для этого используют скважину с насосом и гидроаккумулятором. Автоматика гарантирует бесперебойное водоснабжение.

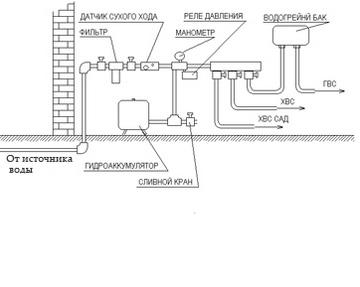

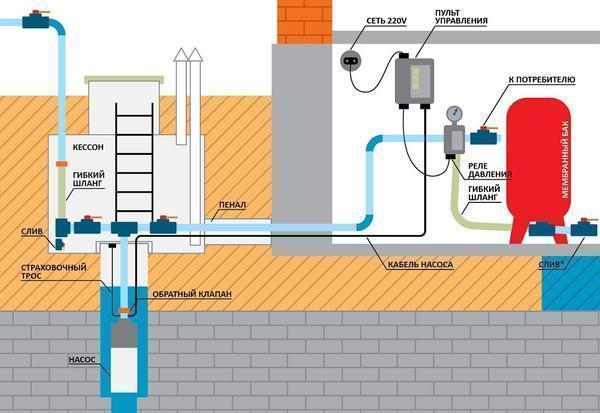

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

Гидроаккумулятор – дорогое оборудование. Нередко его заменяют самостоятельными устройствами контроля давления в системе.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

  • Источник подачи жидкости – скважина;
  • Насос;
  • Гидроаккумулятор – используется для контроля давления и насоса;
  • Фильтры грубой и тонкой очистки;
  • Водогрейное оборудование для получения горячей воды;
  • Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

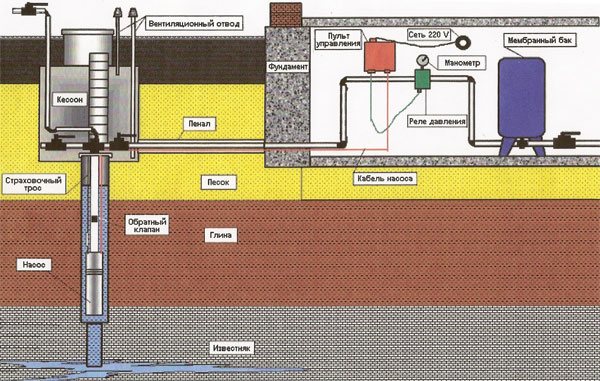

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Материалом для кессона может послужить металл, пластик или железобетон. Металл потребуется обработать антикоррозийной пропиткой.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

  1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
  2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
  3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
  4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
  5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Устройство насоса для скважины на воду в частном доме

Чтобы выкачивать воду из глубины в коттедже, потребуется смонтировать насос. Лучше всего отдать предпочтение погружным типам. Такой выбор обусловлен количеством потребляемой воды и глубиной кессона.

Монтаж насоса имеет множество нюансов, поэтому его установкой должны заниматься специалисты. Оборудование дорогое, будет обидно своими руками его испортить.

Сам процесс установки начинается с опускание оборудования на глубину. Вместе с ним опускают кабель, который питает двигатель, и трубу для подачи воды. Выполняется обвязка всех элементов.

Особенности монтажа насоса:

  1. Первая порция жидкости из скважины не отличается чистотой, поэтому потребуется выполнить прокачку. Но для этого применяют другой насос, который не используется для постоянной работы системы.
  2. Насос должен находиться в воде. От дна до механизма должно пролегать не меньше 3 м.
  3. Крепежный трос должен быть выполнен из нержавеющей стали.

Когда установка окончена, потребуется провести трубопровод и облагородить скважину. С этой целью выполняют оголовок. Но он выполняет не только эстетическую функцию, но и защитную.

Варианты разводки воды в частном доме

Схемы разводки отличаются порядком подключения. Но каждый вариант обладает своими отличиями. Перед монтажом трубопровода из скважины потребуется ознакомиться со всеми разновидностями.

Виды схем разводки:

  • Последовательная;
  • Параллельная;
  • Параллельно-последовательная;
  • Последовательно-параллельная.

Первый вариант подразумевает одну точку подключения к напорному водоводу. Так каждая точка получает воду из предыдущей. Так точки потребления зависимо от своих «коллег». Это негативно сказывается на расходе воды и ее температуре, ведь жидкость смешивается.

Для последовательной разводки потребуется меньше всего материала.

Параллельное подключение гарантирует равный забор воды с каждой точки. Но придется оборудовать отдельный отвод к каждой точке, что увеличит расход материалов. Зато такая разводка труб достаточно комфортная и горячая вода не становиться теплой.

Параллельно-последовательное подключение подразумевает разделение точек по группам. Также можно устроить несколько небольших труб для которых выполняется последовательное подключение. Так материала используется меньше, а расход воды одинаковый.

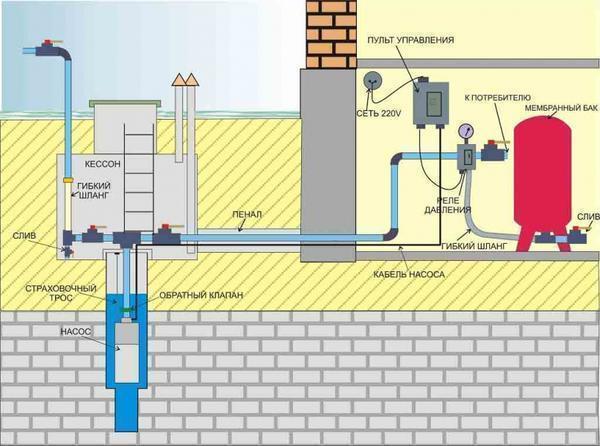

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Водопроводная труба должна иметь диаметр не меньше 30 мм. Исходя из этого, приобретаются все необходимые переходники.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

  1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
  2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
  3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
  4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.
Читать еще:  Рдест плавающий для водоема в саду

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

Подключение скважины к дому и внутреннее обустройство

Этап обустройства и подключения считается наиболее простым процессом. Все работы делают своими руками. Главное правильно собрать систему. Никаких трудоемких процессов здесь не наблюдается.

Организация внутреннего оборудования для «чайников»:

  1. Сначала выбирается место для установки оборудования.
  2. На входную трубу монтируется реле давления. Оно определяет напор воды.
  3. Далее устанавливается фильтр грубой очистки. Это элементарная защита от крупных частиц.
  4. Затем монтируется гидроаккумулятор. Благодаря ему будет поддерживаться рабочее давление после отключения насоса.
  5. Далее выполняют разводку водопровода по дома.

Гидроаккумулятор имеет определенный объем, который является запасом жидкости. Но использования слишком больших конструкций является нерентабельным. Лучше взять несколько механизмов меньших габаритов. Так не пострадает давление и можно будет длительный срок пользоваться скважинной без включения насоса.

Водоснабжение частного дома из скважины (видео)

Водоснабжение из скважины позволяет подать в дом чистую воду в нужных количествах. Такая водяная станция имеет простой ввод в эксплуатацию. Главное соблюдать определенные правила и не пренебрегать услугами специалистов, оборудуя домашний водозаборный механизм. Возникшие проблемы во время монтажа всегда решаются.

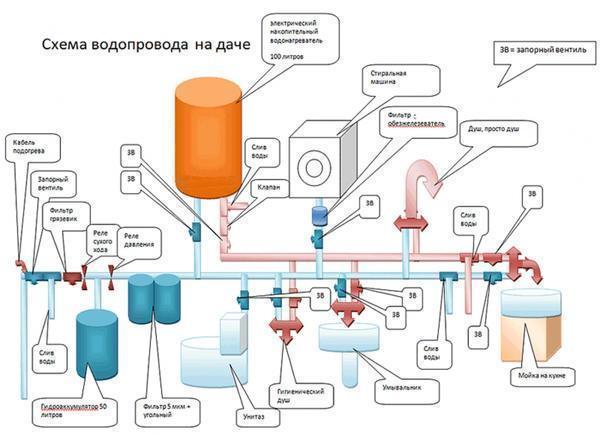

Схемы водоснабжения частного дома из скважины

Эффективность работы автономного водоснабжения частного дома зависит от типа скважины и схемы водоснабжения. Производительность, ресурс, выбор оборудования, оптимальные режимы работы, качество воды — всё это взаимосвязано. В этой статье речь пойдёт о типовой схеме водоснабжения дома из скважины и возможных вариантах её построения.

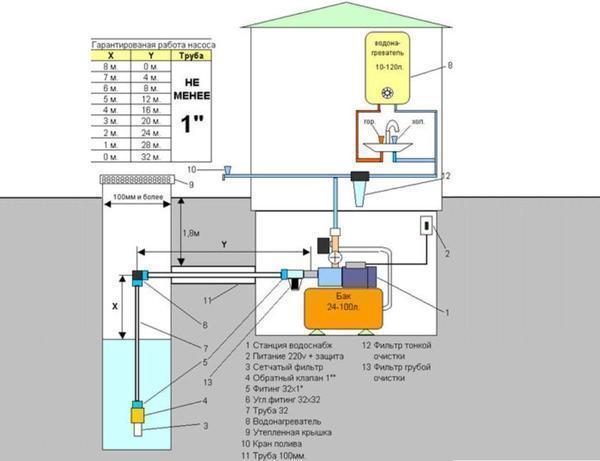

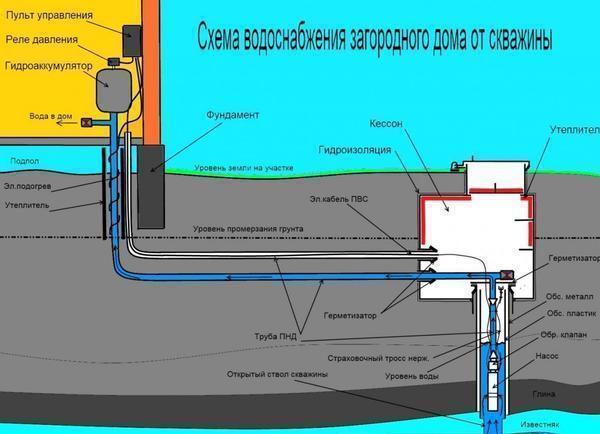

Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

  1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
  2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.
  3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
  4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного » запаса воды и оптимизации работы насоса.
  5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
  6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
  7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь » . В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

Скважины на известь имеют высокую производительность — есть пласты, способные обеспечить водой целый посёлок. Но глубина бурения может достигать 200 м, что влечёт удорожание самих работ и стоимости оборудования.

« Сердце » любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. « Рабочий » нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

  • простота изготовления (при условии, что на участке нет выхода скальных пород);
  • возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
  • невысокая цена насосов.
  • небольшой срок службы;
  • низкая производительность;
  • неудовлетворительное качество воды в регионах с плохой экологией.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного « погреба » , в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый « экстремальный » режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Читать еще:  Что предпринять чтобы меньше поливать

Есть два варианта размещения гидроаккумулятора: на одном уровне с оголовком скважины и на чердаке или мансарде дома (если они утеплены и отапливаются).

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

  • фильтр тонкой очистки от механических примесей;
  • умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
  • очищение от ионов железа;
  • хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
  • снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

Внутренний водопровод частного дома

Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.

Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса

Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.

При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.

Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.

Монтаж и разводка водопровода в частном доме своими руками

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

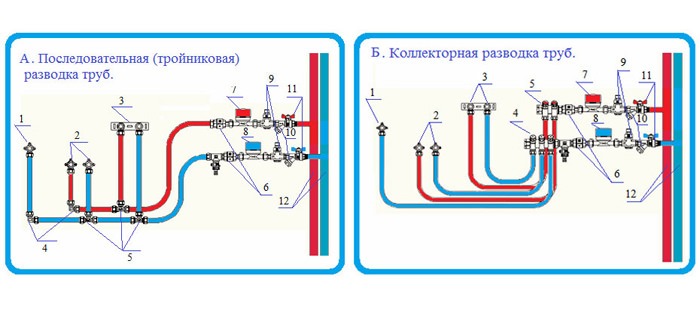

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

  • «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
  • Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

  • перекачивающий агрегат для колодца или скважины,
  • ниппель (переходник),
  • предотвращающий обратный ход воды обратный клапан,
  • трубопровод,
  • фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
  • запорная арматура,
  • гидроаккумулятор,
  • пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).

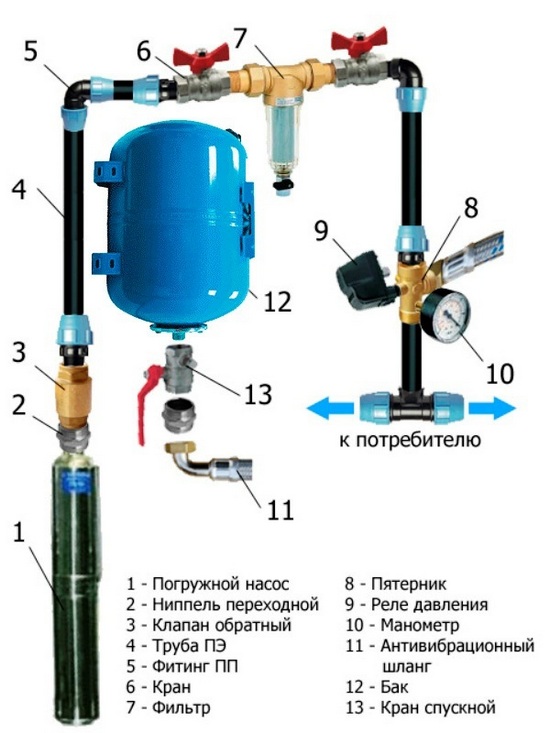

Элементы водопроводной системы загородного дома со скважиной

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

  • для глубоких артезианских скважин могут использоваться только погружные насосы,
  • для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
  • в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

Читать еще:  Рассказываем как правильно поливать орхидею в домашних условиях

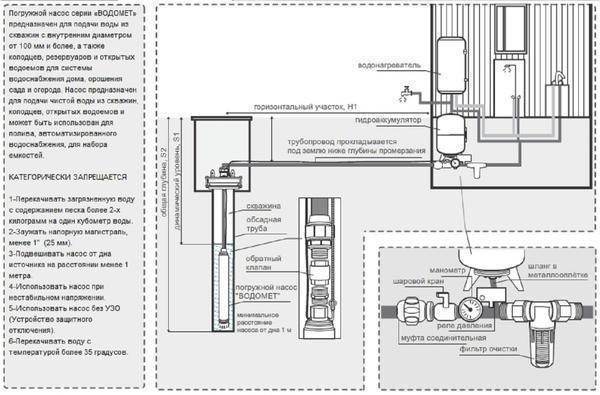

Проведение водопровода в дом из скважины с кессоном

3. Точка ввода трубопровода в дом заслуживает особого внимания.

  • Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
  • Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода, которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

  • предварительного грубого удаления крупных частиц примесей (подробнее про магистральные фильтры для воды в частный дом),
  • тонкой очистки,
  • снижения содержания железа,
  • умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

  • Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
  • Подключается фильтр глубокой очистки;
  • Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

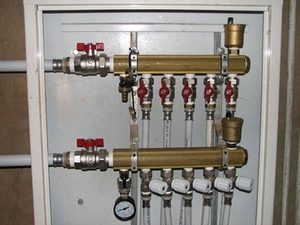

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

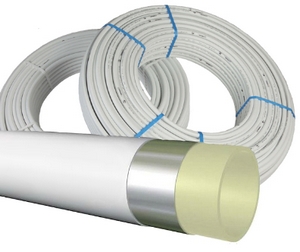

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный диаметр труб позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии:

  • для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
  • для веток около 30 метров – диаметром 25 мм,
  • для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

  • 25 мм для расхода 30 л/мин,
  • 32 мм для 50 л,
  • 38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

  • Медные трубы довольно дороги, однако их эксплуатационные качества – вне конкуренции. Они устойчивы к коррозии, прочны и долговечны.
  • Металлопластиковые изделия представляют собой Металлопластиковые водопроводные трубы алюминиевые трубы с полиэтиленовым покрытием с внешней и внутренних сторон. Такая слоистая структура позволяет обеспечить антикоррозионную стойкость и прочность. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высоким температурам – трубы выдерживают не более 95° C. В связи с этим их рациональнее использовать для системы ХВС.
  • Стальные трубы можно было бы назвать идеальным сочетанием хороших эксплуатационных характеристик и приемлемой цены, если бы не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется нарезать на каждом отрезке резьбу, поскольку никаких специальных приспособлений для соединения стальных труб не существует. В последнее время они все реже и реже используются при разводке водопровода в загородном доме.
  • Полипропиленовые коммуникации долговечны и практичны. При этом их можно отнести к экономически выгодным решениям. Единственное неудобство – для монтажа потребуется специальное оборудование. Но надо отметить, что оборудование это недорогое, а пользоваться им быстро научится практически каждый.

Если вы решили остановиться на полипропилене, вам будет полезно знать, как сваривать полипропиленовые трубы.

Подробнее о разнице между коллекторной и тройниковой схемами разводки водопровода читайте тут.

Так как вам понадобятся фильтры грубой очистки воды, то советуем ознакомиться с их видами.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

  • В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
  • Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
  • При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
  • Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

  • Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
  • Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
  • Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
  • Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.
голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
