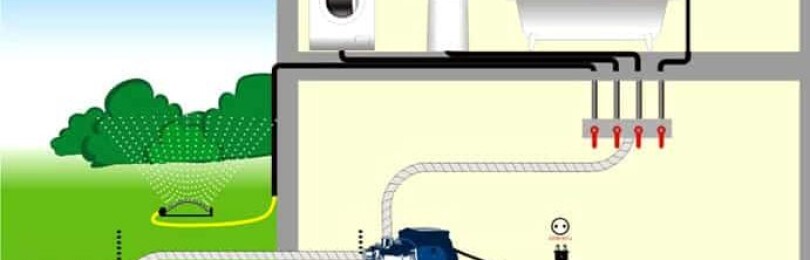

Схема разводки воды из скважины в дом и на полив

Правила обустройства автономной системы водоснабжения частного дома из скважины

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.

На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

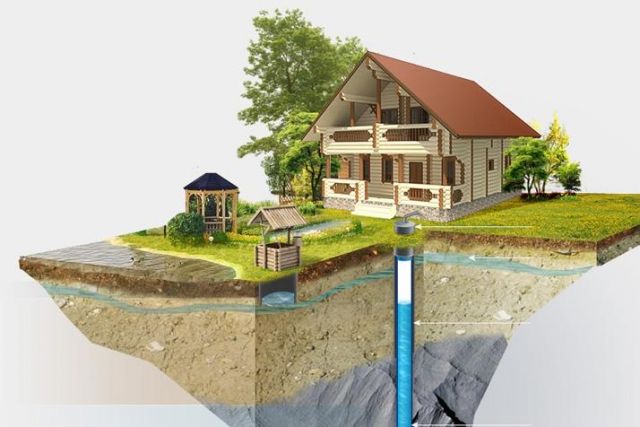

Если представить все просто и доступно, то выделяют три вида подземных вод.

• Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
• Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
• Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Водоснабжение частного дома из скважины: схема и организация

Скважина — горная выработка, пробуренная с поверхности земли до водоносных слоев. Ее диаметр намного меньше глубины. Стенки отверстия защищают обсадной трубой из металла или пластика. Водопровод из скважины — решение проблемы обеспечения дома питьевой водой при отсутствии доступа к централизованной магистрали.

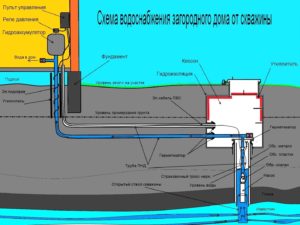

Водоснабжение частного дома из скважины.

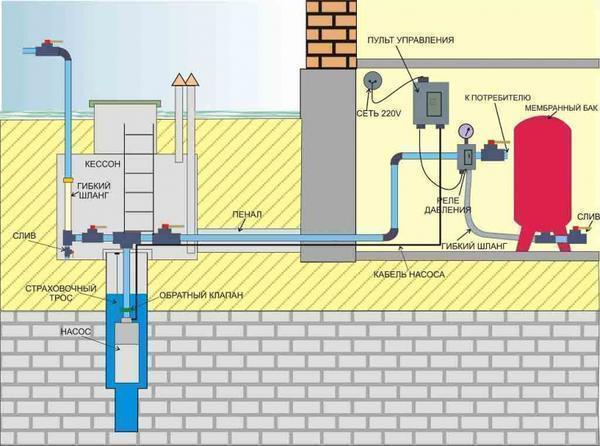

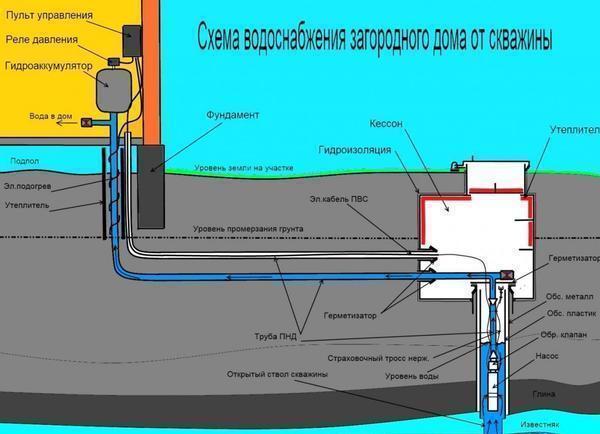

Водоснабжение частного дома из скважины — схема системы для частного дома

Состав скважинной водопроводной системы:

1. Устройство для воды в частном доме — абиссинский колодец, скважина «на песок» или артезианская. При бурении своими руками нужно учесть, что первый водоносный слой («верховодка») непригоден для обустройства снабжения питьевой водой.
2. Насос (помпа). Оборудование устанавливают в скважине или на поверхности.
3. Трубопровод. Чтобы завести его в дом, нужно вырыть траншею ниже уровня промерзания грунта. При составлении схемы необходимо учесть, что чем меньше изгибов, тем сильнее напор.
4. Кессон, приямок или скважинный адаптер. Для защиты насосного оборудования и труб от воздействия низкой температуры и проникновения загрязненных вод устраивают специальную рабочую камеру под землей — кессон. Из-за высокой стоимости часто вместо него делают приямок или крепят в стенке обсадной колонны скважинный адаптер.
5. Гидроаккумулятор. Это емкость для накопления воды и предупреждения перепадов давления в системе. Чем больше ее объем, тем реже будет включаться и дольше прослужит насос.
6. Автоматика для помпы. Это различные устройства для автоматического включения-выключения насоса и контроля его работы: реле давления, датчики сухого хода, манометр.
7. Фильтры, клапаны. Их количество, тип и место установки зависят от вида выбранного насоса. Обязательно наличие обратного и предохранительного клапанов, магистрального фильтра тонкой очистки.
8. Водонагреватель (по желанию).

Если разводка в доме коллекторного типа, то в систему водоснабжения включают распределительную «гребенку». Параллельно с трубопроводом монтируют электрокабель для насоса.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Проект схемы водоснабжения частного дома из скважины рекомендуется поручить составить специалисту. Самому можно лишь прикинуть план расположения труб и оборудования. Предварительно нужно рассчитать объем суточного потребления воды и приобрести насос с соответствующей производительностью, решить вопрос о месте для него, выбрать кессон (если будет). Это необходимо для учета размеров рабочей камеры и приборов.

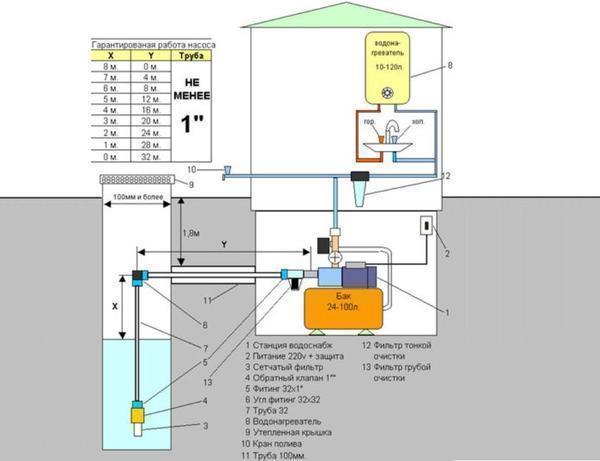

Схемы устройства скважины на воду.

Что учесть при проектировании водопровода на даче из скважины:

1. Наличие свободного места под кессон или приямок. Если его нет, то единственный выход для подвода автономной магистрали — установка адаптера.
2. Наличие других подземных коммуникаций.
3. Глубину расположения подземных вод.
4. Наличие в доме места под установку оборудования.

Выбирать место бурения скважины на питьевую воду нужно с соблюдением требований СанПиН 2.1.4.1175-02.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Недостатки стандартной схемы водопровода из скважины:

1. Зависимость от электроснабжения. Варианты решения проблемы — источник бесперебойного питания, генератор, запас воды.
2. Оборудование занимает много места. Если использовать кессон, то теряется площадь участка, если выбрать адаптер, то часть подвала, чердака или жилого помещения.
3. Для перекачивания воды нужен мощный надежный насос.

Достоинство — проверенная система.

Особенности башенной схемы водопровода в частном доме от скважины

Обустройство башенной системы водоснабжения из скважины:

1. На чердаке устанавливают емкость большого объема. Насос заполняет ее водой. Размер резервуара рассчитывают с учетом максимальной потребности в пиковые часы.
2. После заполнения емкости помпа автоматически отключается поплавковым выключателем.
3. При открытии крана в доме вода самотеком поступает в трубу.
4. После понижения уровня жидкости в емкости до минимально допустимого насос снова включается и заполняет резервуар.

Достоинство этого варианта — экономичность. Недостатки — емкость занимает место на чердаке, напор нестабилен, повышается нагрузка на стены и перекрытия, нужна теплоизоляция.

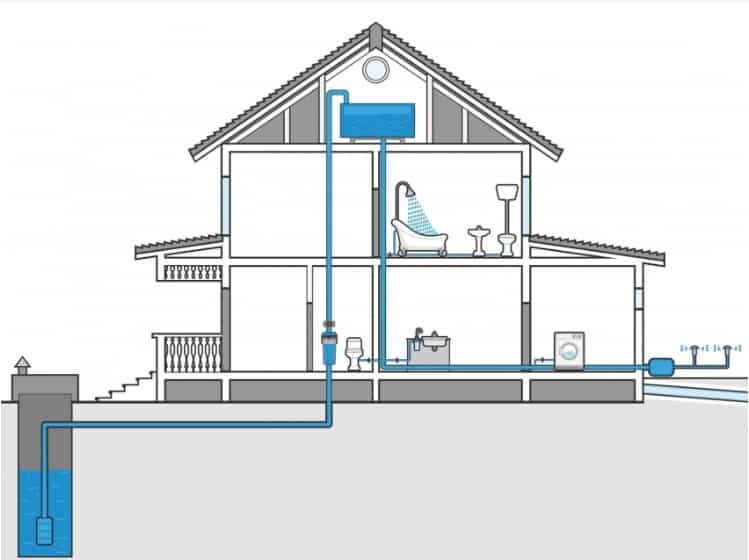

Схема башенной системы водопровода из скважины.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Если погружной насос не обеспечивает нужного уровня давления, то подключают второй прибор — поверхностный. Глубинная помпа подает воду к наружной, которая и нагнетает жидкость с требуемым напором в трубы.

Для устройства двухступенчатой подачи необходимо соблюдение следующих условий:

• производительность насосов должна быть одинаковой;
• приборы подключают к одному реле давления.

Технология обустройства системы водоснабжения частного дома из скважины

Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.

Как провести воду из скважины в дом — обустройство источника

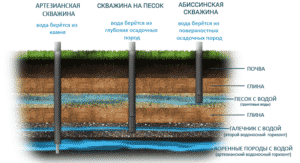

Типы скважин на воду.

С учетом потребности в воде выбирают подходящий тип скважины:

1. Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
2. На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.
3. Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.

Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.

Магистраль для системы водоснабжения частного дома

Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Насосное оборудование для водоснабжения дома.

Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:

1. Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
2. На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
3. Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.

По цене, простоте обслуживания и ремонта выигрывают помпы поверхностного типа — погружные стоят примерно в 2 раза дороже, и их нужно каждый раз вытаскивать из скважины. Наружные приборы устанавливают в кессоне или приямке, подвале или специальном помещении. Глубинные насосы подвешивают на страховочном тросе внутри обсадной трубы.

Подбор агрегата по принципу действия:

1. Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
2. Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.

Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.

Характеристики, которые нужно учесть при подборе насосного оборудования:

1. Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
2. Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
3. Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
4. Тип соединения с трубопроводом и его диаметр.
5. Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.

Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.

Нужен совет по схеме водоснабжения

Посоветуйте, как сделать.
Сейчас стоит насос в скважине, трубами входит в подвал, где установлен блок автоматики и защиты от холостого хода насоса а также фильтр на песок. Там же установлен обратный клапан. Дальше идет гидроаккумулятор и разводка по дому. В это дело надо врезать штуцер на улицу для полива. Если его врезать после автоматики — то будет удобно пользоваться поливом — открыл кран — и все. Но тогда весь объем воды для полива огорода пройдет через фильтр — что не очень разумно. Если врезать штуцер с краном до автоматики — то через фильтр вода пойдет только в дом — что хорошо. Но при открытии крана — вода сама не потечет — надо еще принудительно включать насос. Не очень удобно.
Плюс, есть мысль в контур полива добавить повысительный насос до 6-7 атм — чтобы за одну установку распылителя захватывать большую часть огорода.
А как сделано у вас разделение воды на полив и воды в дом из одной скважины?

У меня система отличается от Вашей тем, что обратный клапан стоит в насосе, который в скважине. Мелочь, а это решает дело. Штуцер для полива врезан до фильтра. Вся автоматика работает и в дом и при поливе.

4 схемы разводки водоснабжения частного дома из скважины

Водообеспечение многоквартирного дома проходит за счет централизованной системы подачи воды. Но для загородного дома или дачи потребуется автоматическая система индивидуального водоснабжения. Нередко для этого используют скважину с насосом и гидроаккумулятором. Автоматика гарантирует бесперебойное водоснабжение.

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

Гидроаккумулятор – дорогое оборудование. Нередко его заменяют самостоятельными устройствами контроля давления в системе.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

• Источник подачи жидкости – скважина;
• Насос;
• Гидроаккумулятор – используется для контроля давления и насоса;
• Фильтры грубой и тонкой очистки;
• Водогрейное оборудование для получения горячей воды;
• Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

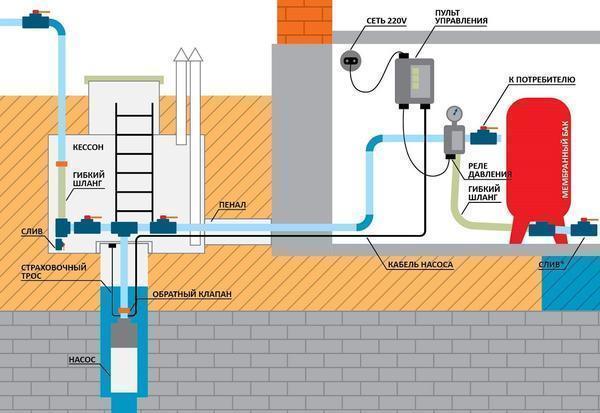

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Материалом для кессона может послужить металл, пластик или железобетон. Металл потребуется обработать антикоррозийной пропиткой.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

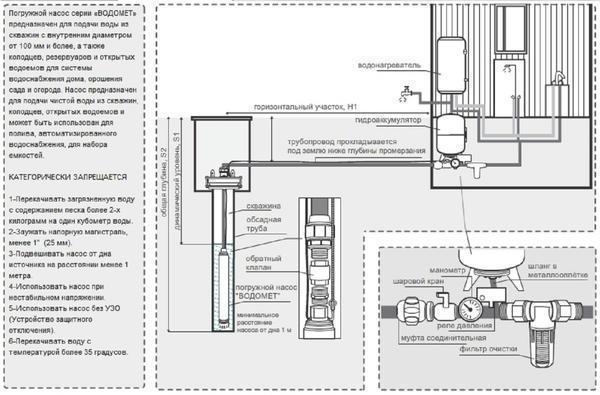

Устройство насоса для скважины на воду в частном доме

Чтобы выкачивать воду из глубины в коттедже, потребуется смонтировать насос. Лучше всего отдать предпочтение погружным типам. Такой выбор обусловлен количеством потребляемой воды и глубиной кессона.

Монтаж насоса имеет множество нюансов, поэтому его установкой должны заниматься специалисты. Оборудование дорогое, будет обидно своими руками его испортить.

Сам процесс установки начинается с опускание оборудования на глубину. Вместе с ним опускают кабель, который питает двигатель, и трубу для подачи воды. Выполняется обвязка всех элементов.

Особенности монтажа насоса:

1. Первая порция жидкости из скважины не отличается чистотой, поэтому потребуется выполнить прокачку. Но для этого применяют другой насос, который не используется для постоянной работы системы.
2. Насос должен находиться в воде. От дна до механизма должно пролегать не меньше 3 м.
3. Крепежный трос должен быть выполнен из нержавеющей стали.

Когда установка окончена, потребуется провести трубопровод и облагородить скважину. С этой целью выполняют оголовок. Но он выполняет не только эстетическую функцию, но и защитную.

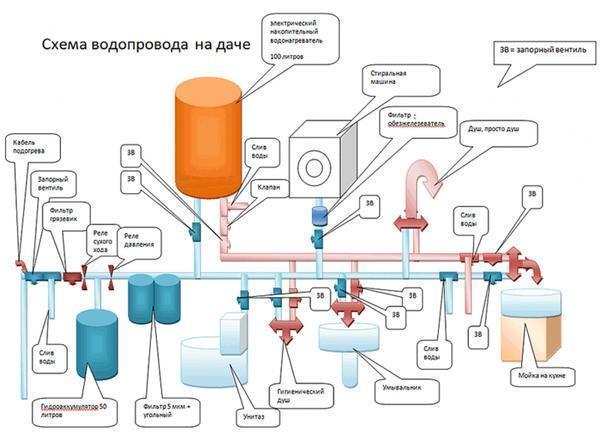

Варианты разводки воды в частном доме

Схемы разводки отличаются порядком подключения. Но каждый вариант обладает своими отличиями. Перед монтажом трубопровода из скважины потребуется ознакомиться со всеми разновидностями.

Виды схем разводки:

• Последовательная;
• Параллельная;
• Параллельно-последовательная;
• Последовательно-параллельная.

Первый вариант подразумевает одну точку подключения к напорному водоводу. Так каждая точка получает воду из предыдущей. Так точки потребления зависимо от своих «коллег». Это негативно сказывается на расходе воды и ее температуре, ведь жидкость смешивается.

Для последовательной разводки потребуется меньше всего материала.

Параллельное подключение гарантирует равный забор воды с каждой точки. Но придется оборудовать отдельный отвод к каждой точке, что увеличит расход материалов. Зато такая разводка труб достаточно комфортная и горячая вода не становиться теплой.

Параллельно-последовательное подключение подразумевает разделение точек по группам. Также можно устроить несколько небольших труб для которых выполняется последовательное подключение. Так материала используется меньше, а расход воды одинаковый.

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Водопроводная труба должна иметь диаметр не меньше 30 мм. Исходя из этого, приобретаются все необходимые переходники.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

Подключение скважины к дому и внутреннее обустройство

Этап обустройства и подключения считается наиболее простым процессом. Все работы делают своими руками. Главное правильно собрать систему. Никаких трудоемких процессов здесь не наблюдается.

Организация внутреннего оборудования для «чайников»:

1. Сначала выбирается место для установки оборудования.
2. На входную трубу монтируется реле давления. Оно определяет напор воды.
3. Далее устанавливается фильтр грубой очистки. Это элементарная защита от крупных частиц.
4. Затем монтируется гидроаккумулятор. Благодаря ему будет поддерживаться рабочее давление после отключения насоса.
5. Далее выполняют разводку водопровода по дома.

Гидроаккумулятор имеет определенный объем, который является запасом жидкости. Но использования слишком больших конструкций является нерентабельным. Лучше взять несколько механизмов меньших габаритов. Так не пострадает давление и можно будет длительный срок пользоваться скважинной без включения насоса.

Водоснабжение частного дома из скважины (видео)

Водоснабжение из скважины позволяет подать в дом чистую воду в нужных количествах. Такая водяная станция имеет простой ввод в эксплуатацию. Главное соблюдать определенные правила и не пренебрегать услугами специалистов, оборудуя домашний водозаборный механизм. Возникшие проблемы во время монтажа всегда решаются.
