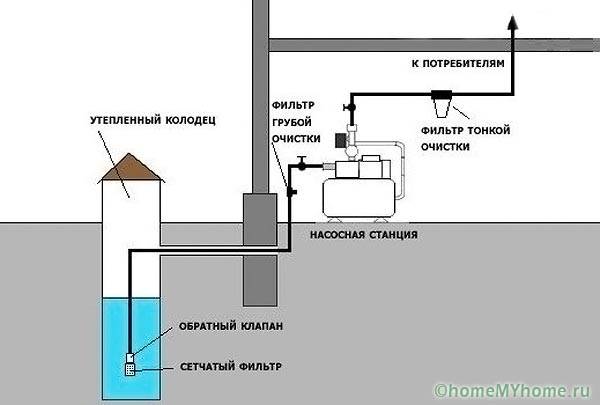

Схема водоснабжения частного дома от скважины

Правила обустройства автономной системы водоснабжения частного дома из скважины

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.

На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

  • Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
  • Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
  • Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Водоснабжение частного дома из скважины: схема и организация

Время чтения: 7 минут Нет времени?

Отправим материал вам на e-mail

Чтобы организовать водоснабжение частного дома из скважины, схема установки оборудования должна учитывать суточное водопотребление, глубину водоносного горизонта, удаление источника от коттеджа. Основными проблемами автономного водообеспечения являются: стабилизация напора в трубах, выбор насосного оборудования, размещение его на устье или внутри жилища.

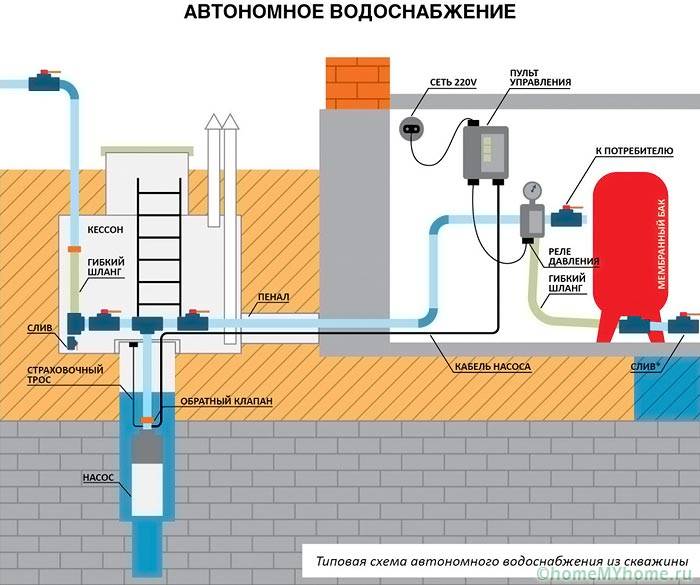

Водоснабжение дома из скважины

Видео: пример реализации водоснабжения из скважины

Особенности водоснабжения из скважины

Основными отличиями скважины от колодца являются следующие нюансы:

  • возможность отбора воды с нескольких горизонтов – верховодка, песчаный, артезианский горизонты;

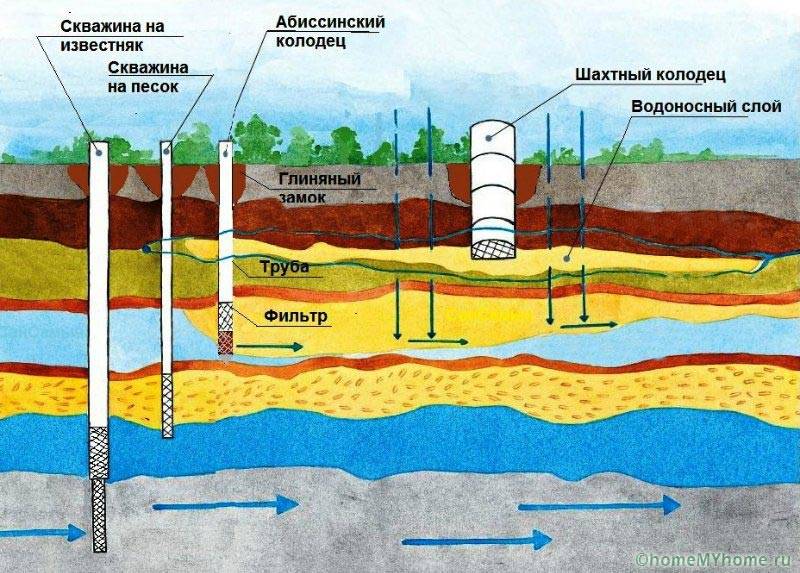

Типы скважин на воду

  • надежная герметизация устья – небольшое отверстие в земле защитить от мусора, осадков гораздо легче;

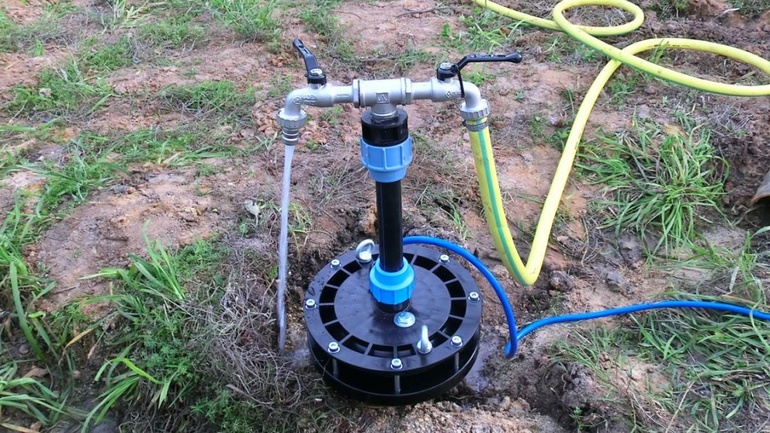

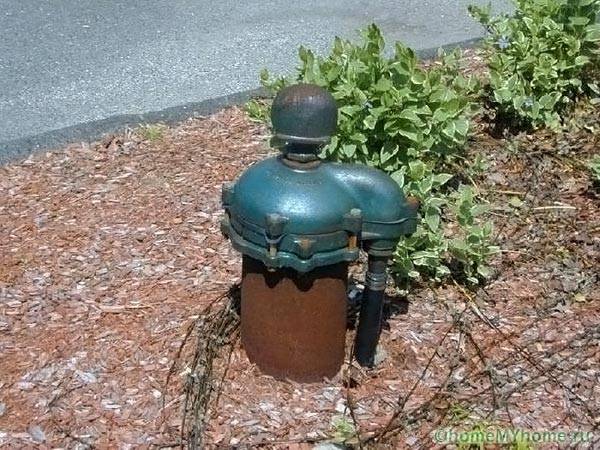

Оголовок для скважины

  • большие глубины – применяется более мощное энергозависимое оборудование, на случай аварийного отключения электричества необходим резервный генератор;
  • кессон – приямок глубиной 1,5 – 2,5 м на устье необходим для врезки напорной линии, которую необходимо расположить ниже отметки промерзания, размещения оборудования.

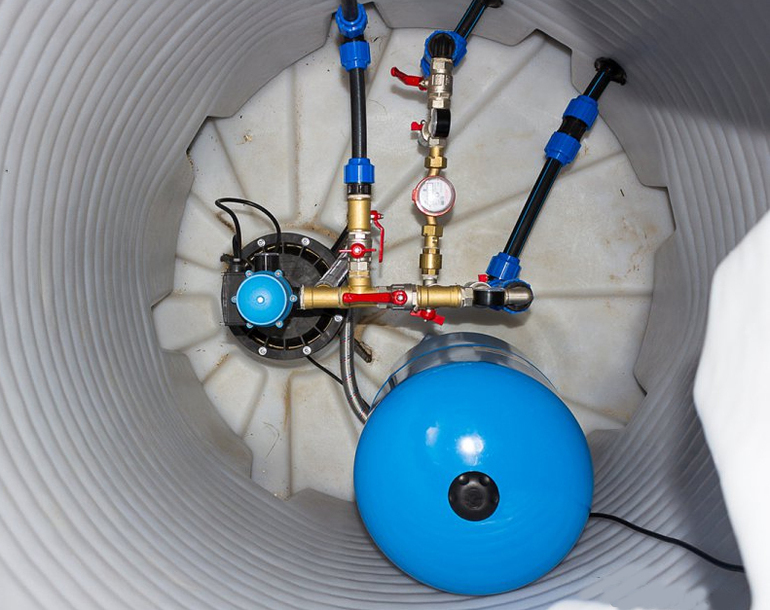

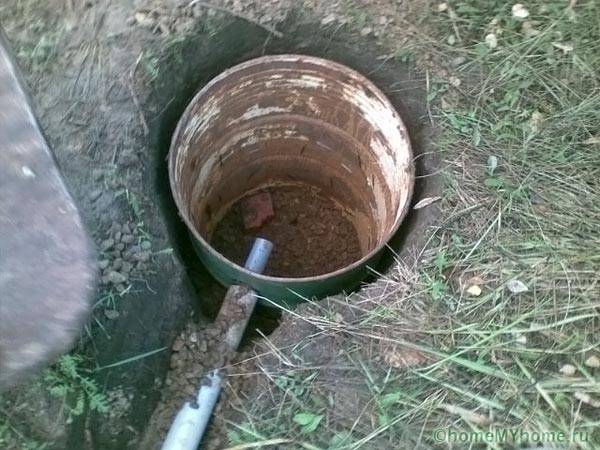

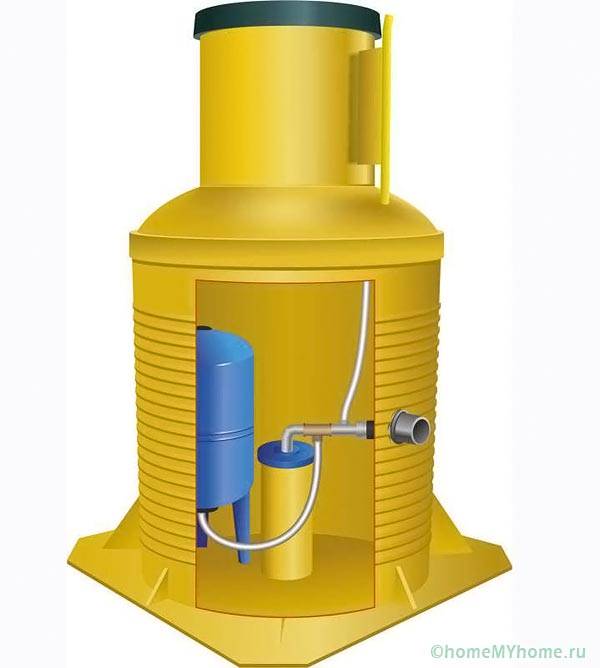

Кессон для скважины водозабора

Статья по теме:

Пластиковый кессон для скважины. Обзор преимуществ, методики монтажа, производителей и цен в специальной публикации нашего онлайн-журнала.

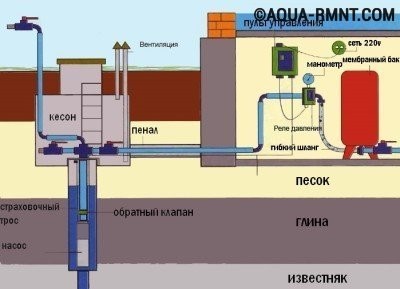

Если планируется водоснабжение частного дома из скважины схема должна учесть несколько факторов:

  • режим эксплуатации – в жилищах периодического использования (дача) отопление включается эпизодически, поэтому необходимо предусмотреть уклон для регулярного слива жидкости из всех внутренних контуров (зимний водопровод);

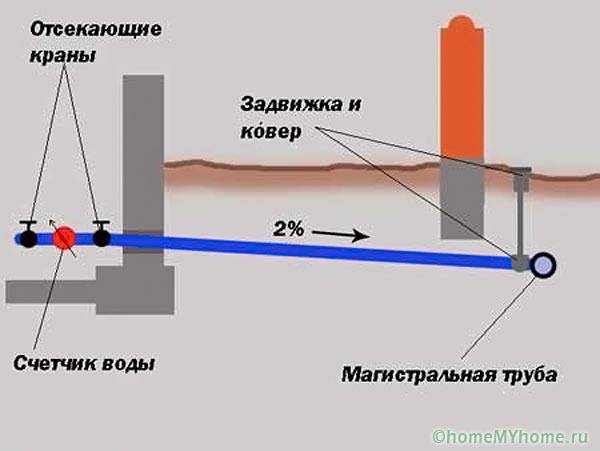

Схема уклона водопровода

  • характеристики источника – максимальный ресурс (50 лет) имеют лишь артезианские скважины, вода из них почти не требует фильтрации, не содержит примесей песка, вредного для глубинных/поверхностных насосов;
  • эксплуатационные условия – в зависимости соотношения дебита скважины/суточного водопотребления используются разные схемы разводки, чтобы воды хватало в пиковые часы;
  • расположение источника – в отличие от колодца, существует опыт эксплуатации скважин внутри здания (цокольный этаж, подполье), что упрощает обслуживание, снижает бюджет строительства водопровода.

Скважина внутри дома

Полезный совет! Покупка фильтрационного, специального оборудования (умягчители, обезжелезнители) без консультаций специалиста, лабораторного анализа жидкости из скважины – напрасно потраченные деньги. В практических услоиях достаточно фильтров грубой и тонкой очистки.

Обзор вариантов, схем, плюсы и минусы

Принцип домашнего водопровода предельно прост – в скважину или на поверхности устанавливается насос, подающий жидкость в системы ХГС, ГВС, для полива. Однако существуют проблемы:

  • для поддержания стабильного напора в трубопроводе насос должен работать постоянно при открытии любого крана внутри дома, что вызывает повышенный износ оборудования;
  • при отключении эл/энергии отсутствует запас воды;
  • мощности насоса может не хватить для нескольких потребителей;
  • насосное оборудование нужно где-то разместить.

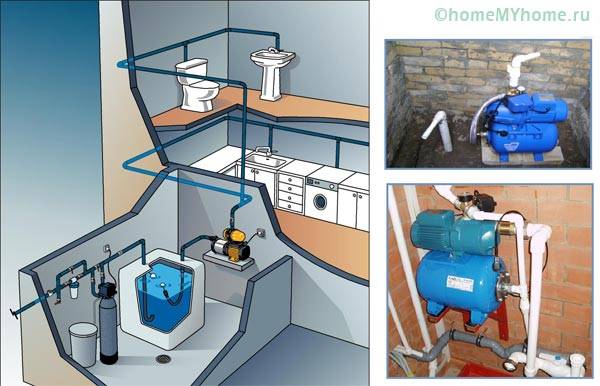

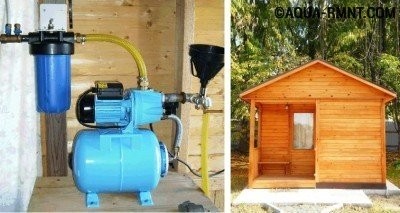

Насосное оборудование требует выделения специального места

Поэтому схема включает в себя элементы:

  • источник – скважина «на песок» либо артезианского типа;
  • насос – глубинный центробежный или поверхностный;
  • кессон – приямок на устье для размещения оборудования, врезки напорной магистрали ниже уровня промерзания почвы;
  • обратный клапан – защищает от самопроизвольного стекания воды обратно в скважину при отключении насосного оборудования;
  • гидроаккумулятор – расширительный бак с мембранами внутри него, реагирующими на изменение давления в напорной магистрали;
  • фильтрационное оборудование – выполняет функцию удаления примесей для улучшения качества воды;
  • системы автоматики – реле давления, приборы, контролирующие наличие воды внутри насоса.

Бюджетным вариантом становится водоснабжение частного дома из скважины схема которого включает накопительный резервуар, расположенный в высшей точке здания (мансарда, чердак). Оптимальным вариантом для большинства коттеджей становится использование насосной станции, в комплект которой входит и гидроаккумулятор.

Читать еще:  Уклона канализации нормы и правила расчета

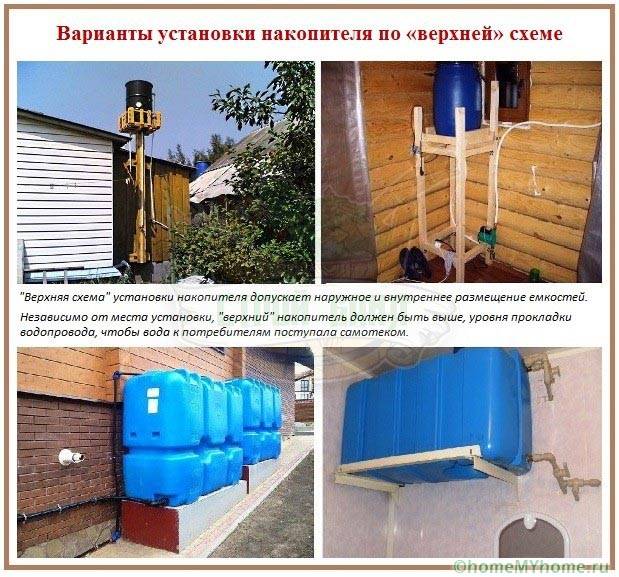

Варианты установки накопительного бака

Если дебита скважины недостаточно во время пиковых нагрузок, она имеет глубину больше 50 м или расположена вдалеке от здания, придется выбрать двухступенчатую схему, обладающую максимальным ресурсом строительства и эксплуатации. Фильтр только на напорной магистрали после НС, в противном случае насос может выйти из строя, если засорятся картриджи.

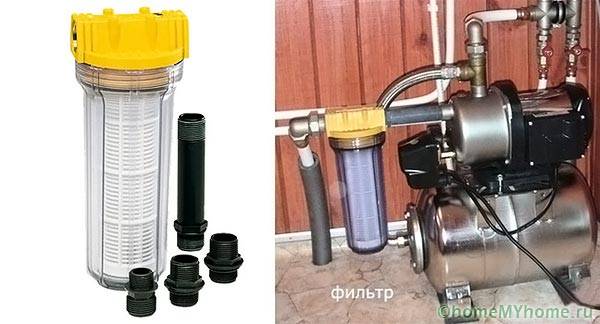

Фильтр перед насосом

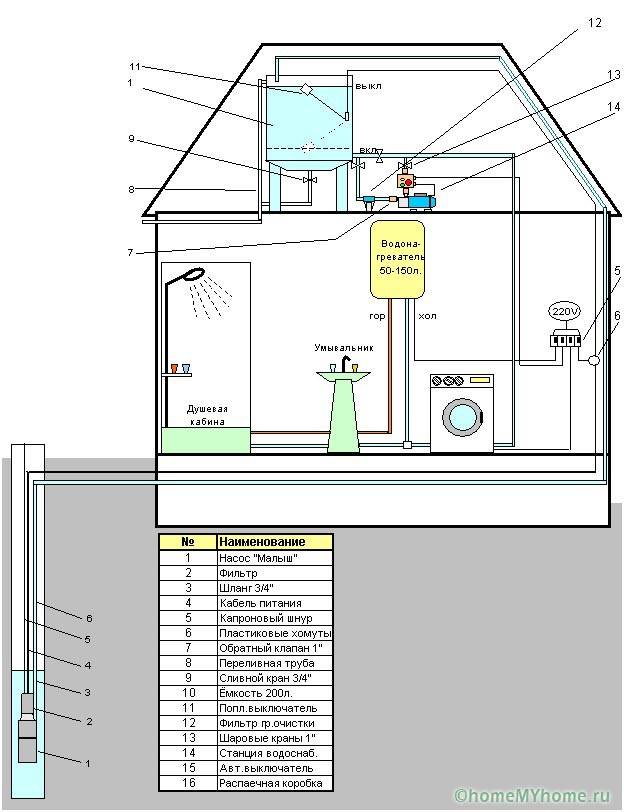

Башенная система

При башенном водоснабжении частного дома из скважины схема имеет вид:

  • насос – заполняет емкость, расположенную на чердаке, объем которой достаточен для обеспечения всех потребителей в пиковые часы, вода поступает в краны, котел самотеком;
  • расширительный бак – не имеет дополнительного оборудования или оснащается поплавковым выключателем, после наполнения насос отключается, по мере расходования жидкости уровень снижается, оборудование включается снова.

Башенная схема водоснабжения коттеджа

Это бюджетный вариант, однако, для бака требуется место, напор/давление во внутренних контурах ГВС, ХВС не стабильны.

Насосная станция

Схема системы водоснабжения частного дома из скважины с насосной станцией более удобна в эксплуатации:

  • существуют системы автоматизации для вибрационных, центробежных погружных насосов (гидроаккумулятор, датчик сухого хода, реле давления);
  • насосные станции с поверхностными насосами — все это оборудование входит в комплект по умолчанию.

Водоснабжение коттеджа насосной станцией

При снижении давления в напорной магистрали при открытии крана срабатывает реле, насос качает воду в гидроаккумулятор. После растяжения мембраны насос отключается, давление в трубах ХВС, ГВС выравнивается самостоятельно.

Двухступенчатая подача

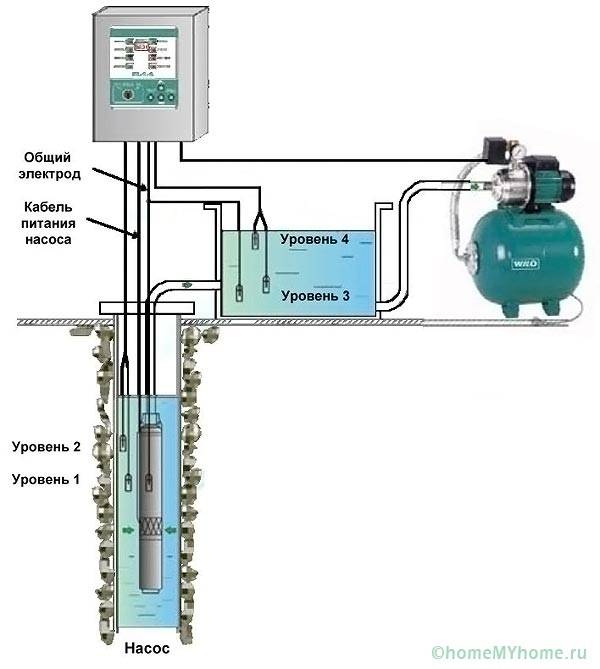

Если мощности насосной станции не хватает во время пикового расхода воды, после нее устанавливается расширительный бак с поплавковым выключателем. Насос заполняет емкость, отключается, после резервуара монтируется следующий насос нагнетательного типа. Гидроаккумулятор устанавливается после него по аналогичной схеме.

Двухступенчатая схема водоснабжения коттеджа

Благодаря расширительному баку дебит системы увеличивается до необходимого уровня.

Зимний водопровод

Проблема слива воды актуальна, не только при периодической эксплуатации водопровода в жилище, но и во время ремонтных работ. Поэтому даже в коттеджах постоянного проживания используется схема зимнего водопровода.

Организация слива воды из водопровода в зимнее время

Для этого все контуры системы имеют уклон для самотечного слива жидкости. Обратный клапан на всасывающем патрубке предотвращает стекание воды обратно. Кроме того, объем скважины не позволяет сливать внутрь нее большое количество жидкости.

Поэтому в нижний участок системы врезается канализационный патрубок, во время ремонтных работ или консервации водопровода между посещениями дачи зимой вода сливается в септик или отдельное шамбо.

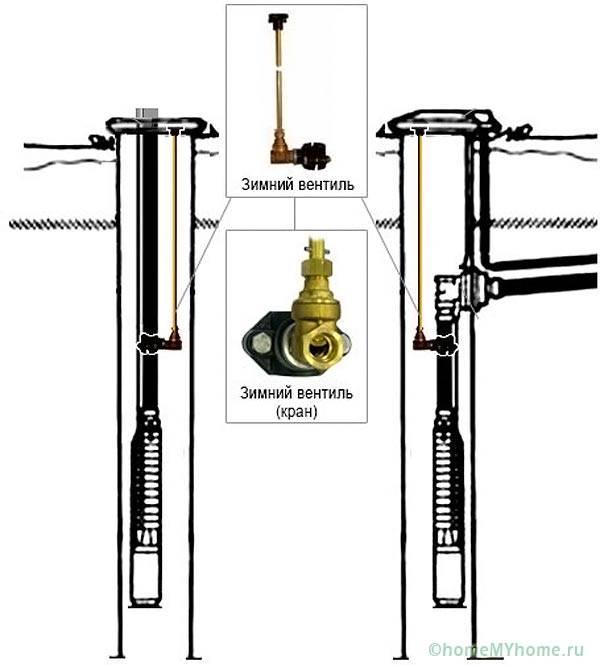

Зимняя эксплуатация скважин

Статья по теме:

Саморегулирующий греющий кабель для водопровода. Из данной публикации вы узнаете о простом способе защиты водопровода от замерзания, его преимуществах и недостатках.

Технология монтажа водопровода

После того, как произведен расчет суточного водопотребления, составлена схема водоснабжения в частном доме из скважины и выбрано сечение труб, характеристики насосной станции, производится монтаж. Технология имеет вид:

  • изготовление источника – бурение песчаной либо артезианской скважины внутри дома или на участке, монтаж обсадной трубы;
  • строительство кессона – колодец на устье глубиной ниже отметки промерзания, диаметром, достаточным для размещения и обслуживания оборудования, верхняя часть укрывается люком, декорируемым в ландшафтном дизайне;
  • установка оборудования – насосная станция, фильтры;

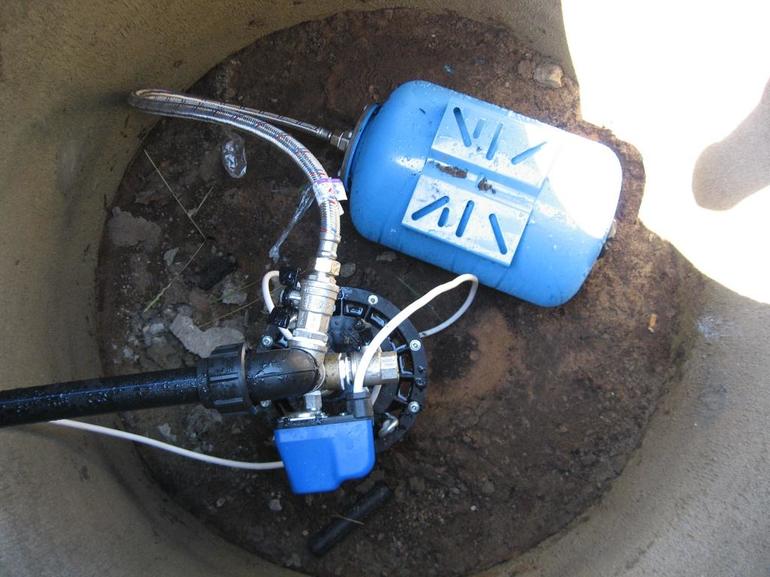

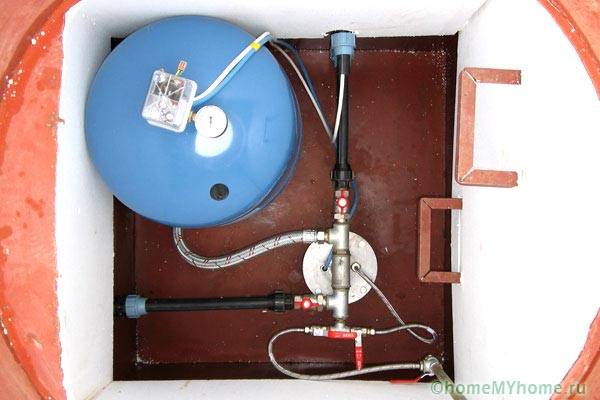

Монтаж оборудования в кессон

  • изготовление напорной магистрали – водопровод от источника до коттеджа сооружается из полиэтиленовой или стальной трубы, залегающей ниже отметки замерзания или обогреваемой кабелем, полистирольными скорлупами, проложенной внутри канализационного трубопровода диаметром 11 см для обеспечения ремонтопригодности трубопровода;

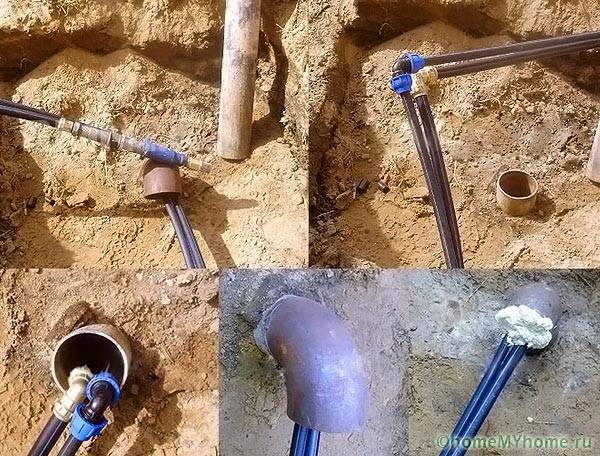

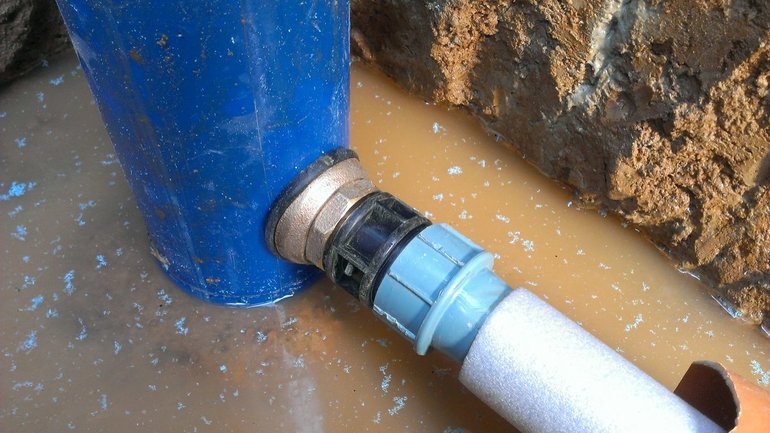

Монтаж трубопровода от кессона к дому

  • подключение водопровода – устье скважины герметизируется оголовком внутри кессона, врезка осуществляется фитингами.

При необходимости насосное, фильтрующее оборудование могут размещаться внутри дома. Если выбрана башенная схема, на чердаке монтируется расширительный бак. Затем устанавливаются распределительные коллекторы, вода разводится по контурам ГВС, ХГС, на полив.

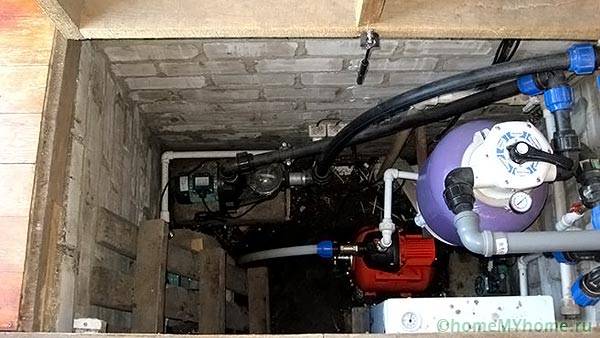

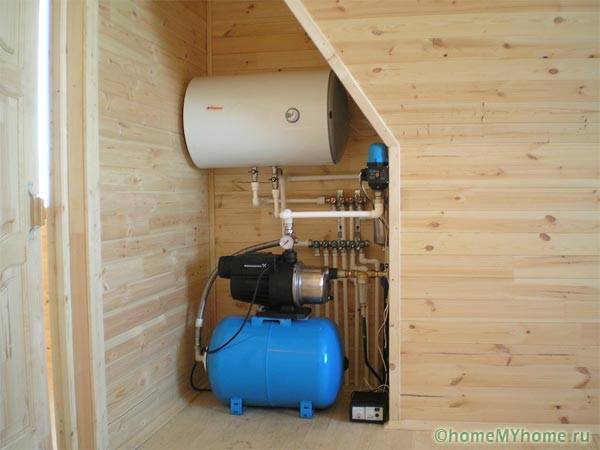

Расположение насосной станции и распределительного коллектора в доме

С учетом вышесказанного водоснабжение коттеджа можно организовать самостоятельно по любой удобной схеме с учетом эксплуатационных требований, характеристик источника водозабора.

Видео: организация водоснабжения дома из скважины

Экономьте время: отборные статьи каждую неделю по почте

Система водоснабжения частного дома из скважины: порядок проведения работ

При неудовлетворительной работе центрального водопровода или его полном отсутствии в населенном пункте можно наладить бесперебойное обеспечение частного дома водой из скважины, пробуренной на участке.

Как обустроить водоснабжение дома — поэтапное описание

Компании, оказывающие услуги по бурению скважин, не занимаются их дальнейшим обустройством. Все необходимые работы можно провести самостоятельно, закупив необходимое оборудование и материалы для прокладки сети трубопровода от источника до дома на рынке или в специализированном магазине. Придется выбрать насос, трубы ПНД 32, гидроаккумулятор для поддержания необходимого напора в системе, запорную арматуру и др.

Бурение скважины

Обычно скважина пробивается на придомовой территории. Глубина, как правило, варьируется в диапазоне 25-50 метров, более глубокие являются дорогим удовольствием и требуют специального разрешения на проведение работ. После окончания буровых работ над поверхностью земли торчит труба, диаметр которой составляет от 100 до 159 мм. Если грунтовые воды залегают ниже двухметровой отметки от уровня земли, то обустраивают колодец. В иных случаях приходится строить закрытые утепленные пристройки, позволяющие наладить постоянное обслуживание в любое время года.

Обустройство скважины в специально построенном из бруса, кирпича и шлакоблоков домике. Сухое утепленное сооружение позволяет организовать обслуживание источника чистой воды

Размеры колодца и пристройки должны позволять выполнять работы по смене насоса, чистке скважины при возникновении такой необходимости. Построить небольшое подсобное помещение можно из шлакоблоков или кирпича. Все стены по периметру, а также пол и потолок, необходимо утеплить пенополистирольными плитами, толщина которых должна быть не менее 100 мм. В сильные морозы не допустить замерзания воды в подающей трубе поможет греющий кабель, который окручивают вокруг нее. Чтобы не допустить попадания поверхностных вод в скважинную трубу, ее поднимают над поверхностью земли на 40 см и закрывают оголовком, который предохраняет источник водозабора от мусора и пыли.

При низком залегании грунтовых вод лучше скважину прятать в колодце. В этом случае в роли утеплителя выступает сама земля. Чем глубже колодец, тем теплее будет в нем в зимнее время года. При этом сооружение должно быть также утеплено, а водопроводная труба обвита греющим кабелем.

Читать еще:  Чем поливать огурцы и как часто это нужно делать

Обустройство водоносной скважины в колодце, называемом иначе кессоном, позволяет использовать теплоизоляционные свойства земли в качестве естественного утеплителя

Прокладка водопровода

При прокладке трубопровода следят за тем, чтобы он залегал ниже уровня промерзания грунта в данной местности. Для этого копают траншею нужной глубины и на ее дно укладывают 32-миллиметровую трубу, изготовленную из металлопластика или сшитого полиэтилена. Трубопровод из данных материалов можно заменить трубой ПНД, но нежелательно, так как она при заморозке может разрушиться.

Важно! Помните, что вода не может подаваться по шлангам, поэтому не используйте их для прокладки трубопровода.

Труба, проложенная ниже промерзания грунта, может быть переморожена в местах подъема. Избавиться от этой проблемы можно путем утепления фундамента дома, использования теплоизолирующих материалов для обертывания самой трубы, а также прокладки вдоль нее саморегулирующего греющего кабеля.

Если земляные работы на участке невозможно провести по каким-либо причинам или вообще лень этим заниматься, то можно трубопровод пустить по верху, слегка заглубив его в землю. При этом труба укладывается только вместе с саморегулирующимся греющим кабелем. Дополнительно трубу утепляют Энергофлексом или другими подобными материалами. Для сохранения теплоизолирующих свойств весь пирог помещают в канализационную или специальную гофрированную трубу большего диаметра. При этом в систему добавляют накопительную емкость, чтобы поливать растения теплой водой, благотворно влияющей на рост всех культур.

Важно! Вместе с водопроводной трубой прокладывают и кабель электропитания насоса. Электропровод должен быть четырехжильным с сечением 2,5 и выше. Коробку электропитания (ПЗУ) устанавливают в теплом помещении, специально выделенном в доме.

Выбор и установка насоса

Хорошую бесперебойную работу системы водоснабжения может обеспечить два типа насосов: погружной роторный или центробежный. Чаще всего приобретают скважинный погружной роторный насос подходящей мощности. При выборе насоса учитывают ряд параметров:

  • глубину скважины;
  • самую высокую точку водопотребления;
  • минимальный столб воды;
  • общий расход воды.

При покупке насоса обратите внимание на следующие технические характеристики:

  • напор насоса, указываемый производителем в метрах (показывает, какую силу давления создают лопасти для того, чтобы протолкнуть воду);
  • расход насоса, указываемый в кубометрах в час (показывает объем жидкости, которую может прокачать насос в единицу времени).

Уровень потребления электроэнергии зависит от величины его напора и расхода. Чем выше эти технические характеристики, тем больше расходуется электроэнергии при эксплуатации оборудования. При увеличении расхода воды падет напор. Минимизируя потери в трубопроводе, удастся оптимизировать работу насоса, не допуская его перегрузки. Наибольшим спросом пользуются насосы, обладающие напором в 60-80 метров, расход которых достигает 4 метров кубических в час.

Скважинные насосы различаются по мощности, напору, производительности. Применяются для перекачки чистой воды не только из скважин, но и из колодцев

Важно заметить, что если в населенном пункте бывают перебои в электроснабжении или возникают ситуации с периодическим падением напряжения, то насос необходимо подключить через стабилизатор.

Видео: как выбрать скважинное насосное оборудование

Особенности монтажа агрегата

Разборное соединение «Американка 1″» позволит произвести отсоединение от скважинной трубы оголовка вместе с водопроводной трубой ПНД 32 и насосом, закрепленным с помощью стального 4-миллиметрового троса или капроновой 5-миллиметровой нити.

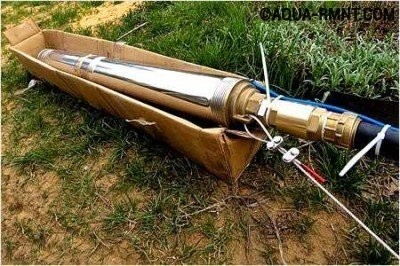

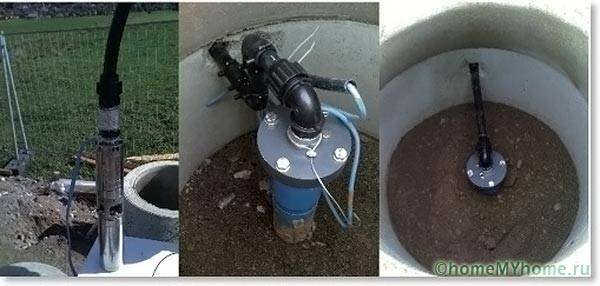

Монтаж погружного насоса с присоединенной водоподающей трубой и закрепленным стальным тросом проводят с особой аккуратностью, чтобы не допустить заклинивания оборудования

С помощью троса насос держится на определенном расстоянии от донного основания скважины, составляющем от одного до трех метров. Оставлять большее расстояние не рекомендуется, так как оборудование может заилиться, что затруднит его подъем наверх или сделает вообще невозможной эту операцию. Монтаж обратного клапана выполняют в том случае, если это устройство не предусмотрено в конструкции насоса. Обратный клапан позволяет не допустить обратного тока воды из водопровода в скважину.

Перед спуском к насосу подсоединяют трубу ПНД 32 и цепляют трос. Надевают нижнюю часть оголовка, снабженную уплотнительной резинкой, на скважинную трубу. Начинают медленно опускать насос, фиксируя через каждые полтора метра питающий кабель к трубе с помощью пластиковых хомутов. При этом натягивать сильно кабель не стоит, а то при растяжке полипропиленовой трубы его может порвать. Насос опускают до дна, после чего осуществляют его подъем на один-два метра. В данном положении проводят фиксацию оборудования путем закрепления троса. Затем закрепляют верхнюю часть оголовка.

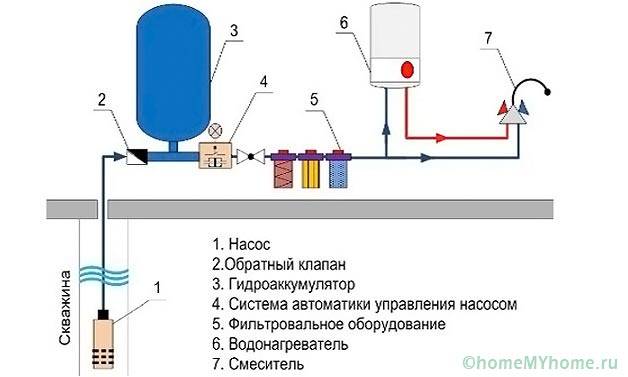

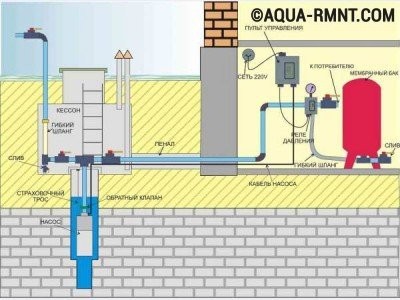

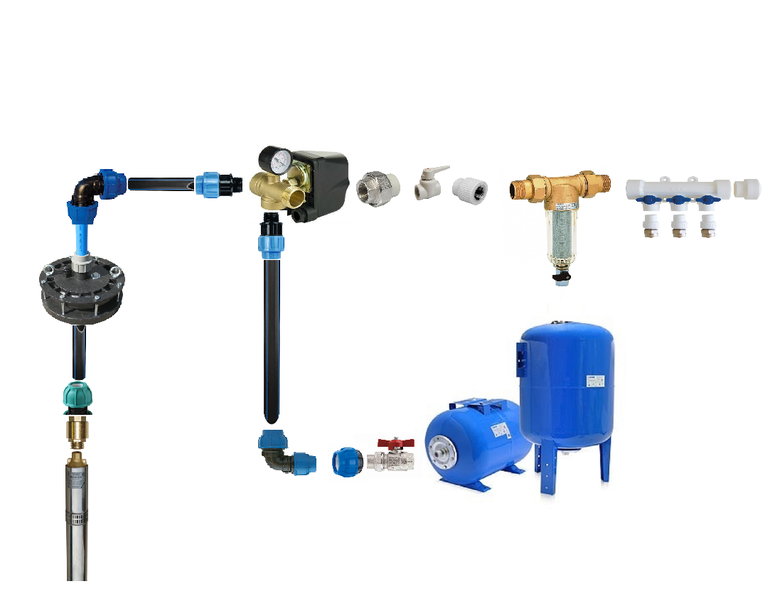

Схема последовательного соединения элементов системы

По данной схеме проводят устройство водопровода при подаче воды из скважины.

Одна из самых распространенных схем организации системы водоснабжения в частном доме, обеспечивающая подачу воды под необходимым давлением для работы всего сантехнического оборудования

Ниже представлены основные элементы системы автономного водоснабжения с краткой формулировкой их предназначения:

  • гидроаккумулятор необходим для создания резерва воды и поддержания в системе приемлемого уровня давления;
  • реле давления позволяет регулировать включение и выключение электропитания скважинного насоса;
  • реле сухого года отвечает за отключение питания насоса в случае исчезновения воды в скважине;
  • ПЗУ (пускозащитное устройство) идет в комплекте с насосом;
  • фильтр грубой очистки защищает систему от крупных частиц, загрязняющих воду;
  • колба с встроенным картриджем очистки обеспечивает более тщательную фильтрацию воды;
  • манометр необходим для контроля уровня давления.

Как видите, водоснабжение из скважины можно сделать своими руками, но при этом надо учитывать слишком много нюансов. Перед проведением работ следует ознакомиться с технологией их проведения. Возможно, привлечение специалистов поможет решить эту задачу быстрее и качественнее.

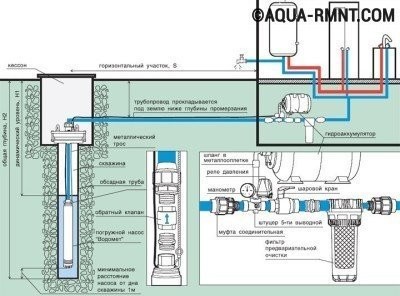

Схема обвязки скважины с глубинным насосом

Обвязка скважины — это монтаж и подключение оборудования, при помощи которого обеспечивается подача воды в дом. Существует сезонная и постоянная. Выбор типа зависит от местоположения колодца. На даче обычно используется первый вариант, так как пользование водой происходит только на протяжении нескольких месяцев. Для этого необходимо установить поверхностный насос и шланг.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Читать еще:  Система полива на даче из пластиковых труб своими руками

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

  1. Изготовление приямка, установка адаптера или кессона.
  2. Создание проекта и прокладывание трубопровода.
  3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

От качества выполнения работ и самого оборудования будет зависеть эксплуатация колодца. На этом этапе необходимо учесть все нюансы потребления воды.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

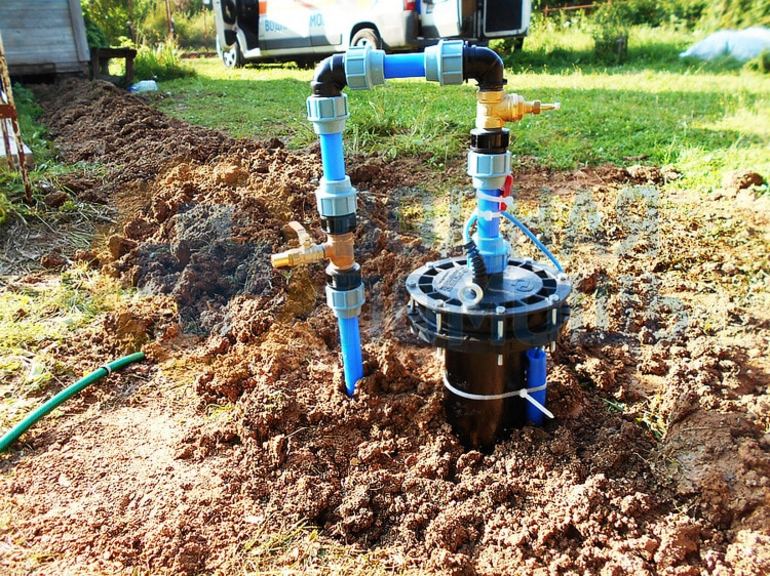

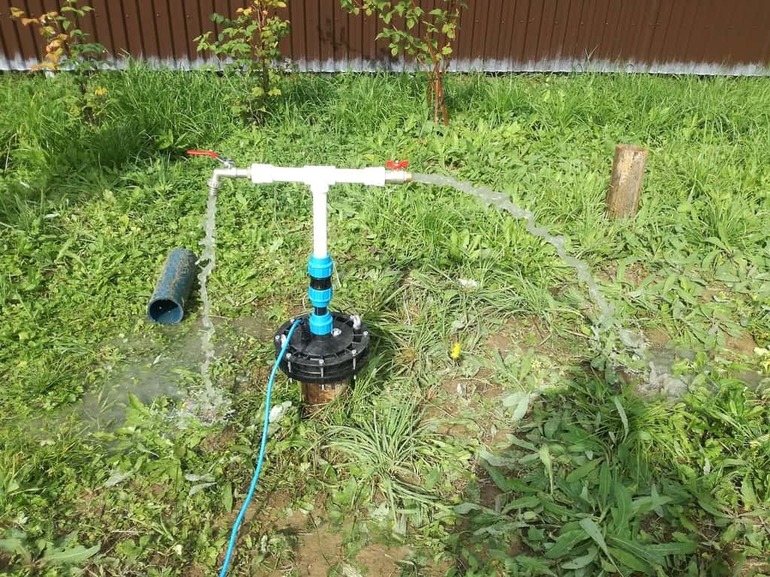

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

  1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
  2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
  3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

  1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
  2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
  3. Обустройство внешней гидроизоляции из гравия.
  4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Подключение насосного оборудования происходит при помощи обычного скважинного оголовка. Трубопровод в этом варианте обустройства проходит под землёй.

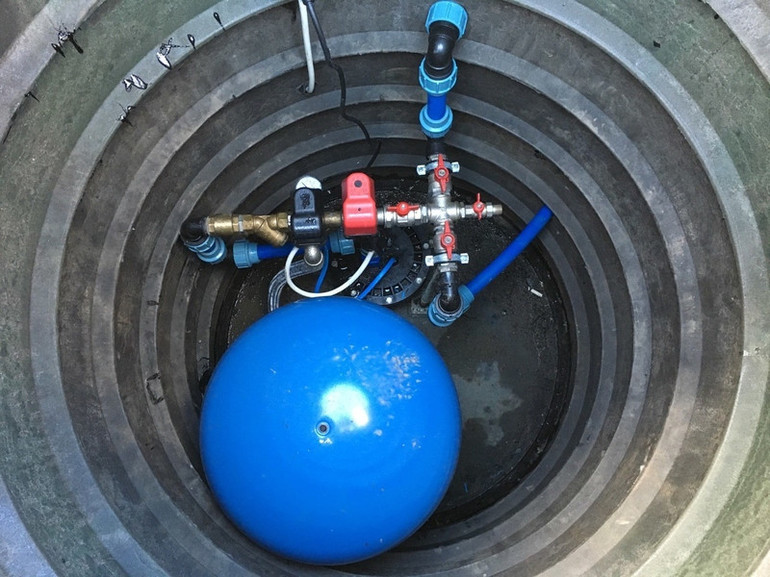

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

  1. Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
  2. Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
  3. Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Для исправной работы системы необходима правильная комплектация. С этой целью выполняются расчёты для подбора оборудования.

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

  1. Максимальная производительность электронасоса должна равняться дебиту скважины.
  2. Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

  1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
  2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
  3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
  4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

  1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
  2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства. Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться. Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

  1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
  2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
  3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
  4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
  5. На металлической трубке адаптер опускается в скважину.
  6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
