Полиэтиленовые трубы для водоснабжения на даче

Трубы ПНД для системы водопровода на даче: монтаж своими руками

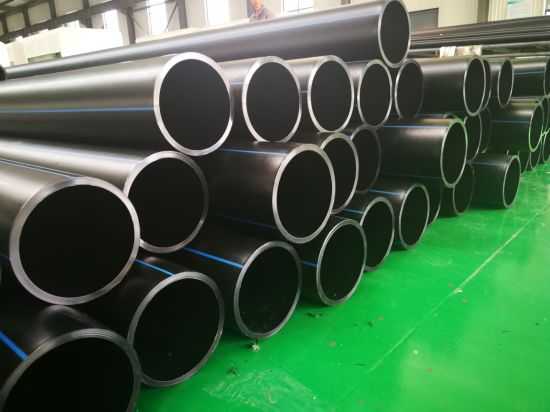

Полиэтиленовые многослойные трубы (ПНД) — это сложная структура, созданная методом полимеризации этилена без использования высокого давления. Благодаря своей многослойной структуре эти трубы достаточно прочные и одновременно пластичные. Невысокая стоимость, разнообразие видов и неприхотливость дают возможность использовать трубу ПНД для водопровода на даче, монтаж которого несложно реализовать своими руками.

На дачном участке смонтировать водопровод можно из полиэтиленовых труб

Структура ПНД трубы

Изделия из полиэтилена низкого давления состоят из нескольких слоев:

внутренний слой трубы – это так называемый «сшитый» полиэтилен. Трубкообразная структура образуется методом сшивания краев заготовки высокотемпературным способом;
клеевая прослойка обеспечивает армирование ПНД трубы, это позволяет выдерживать давление воды, вполне достаточное для реализации водопроводной системы на даче;
кислородный барьер между клеевыми слоями ПНД трубы обеспечивает противодействие проникновению молекул кислорода, находящихся в воде, в структуру дачного водопровода. Полиэтиленовые трубы без защитного барьера недолговечны, а два клеевых слоя обеспечивают механическую прочность, достаточную для реализации водопровода открытым способом;
внешний полиэтиленовый слой выполняет защитные функции, и несет на себе маркировку производителя. Буквенные индексы указывают тип трубы, и вариант сшивки полиэтиленовых слоев.

Дачный водопровод – это разветвленная система подачи холодной воды от источника потребителям. Холодная вода используется для полива грядок на даче, или подачи воды в коллектор – накопитель летнего душа. Наиболее часто используемый вид ПНД трубы для водоснабжения дачной системы – это трубы ПЭ 80 и труба ПЭ 100. Температурный диапазон этого типа труб – от +15С до + 40С. Превышение максимального порога рабочей температуры приведет к разрыву водопроводной системы.

Для дачного водопровода вполне подойдут трубы небольшого диаметра

В случае работы системы с высокими температурами и уровнем давления до 10 бар – например, в системах «теплый пол» — используют трубы с маркировкой ПЭ-С (они же – РЕ-Х в стандартах международной классификации труб).

Химический и электронный способы сшивки полиэтилена

Различные варианты «сшивания» слоев полиэтилена обеспечивают их эксплуатационные характеристики. Первоначально в процессе изготовления производители использовали «азотный» способ сшивки, благодаря его низкой себестоимости. Низкая прочность полиэтиленового слоя, полученного таким способом, обусловила нерациональность технологии.

Добавление в нагретый полиэтилен пероксидов на стадии «сшивания» слоя трубы в процессе ее изготовления дают возможность создать достаточно прочную структуру. Способ распространен для создания труб, использующихся в системах водоснабжения с низким давлением для подачи холодной воды.

Сшивка на молекулярном уровне с качеством взаимопроникновения не менее 65% обеспечивается химическим способом. В полиэтиленовый слой добавляют смесь катализаторов и силана, таким способом изготавливают трубы марки ПЭ-С.

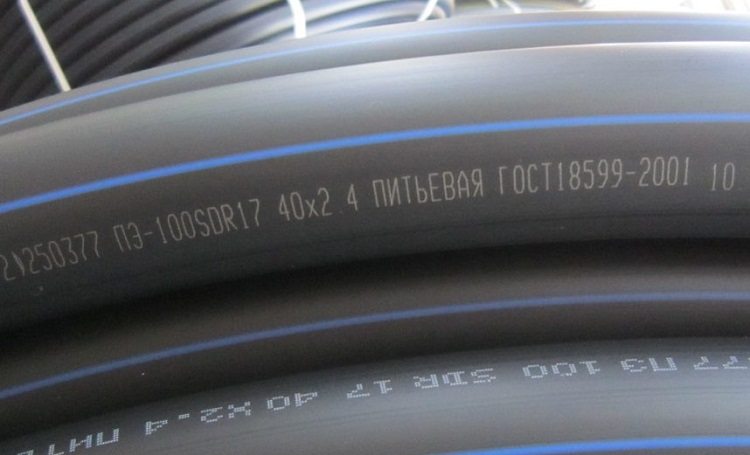

На внешнюю поверхность трубы наносится маркировка, содержащая данные о назначении и технических характеристиках изделия

«Бомбардировка» электронами полиэтиленового слоя позволяет сшивать молекулы в трехмерную сетку практически со 100% взаимопроникновением. Способ наиболее эффективный и достаточно сложный, и соответственно, дорогой. Это оптимальный вариант полиэтиленовой трубы для водопровода. Монтаж своими руками таких изделий можно произвести так же легко, как и прочих видов пластиковых труб.

Важно! Международные индексы, указывающие вариант сшивки, в индексе обозначены прописными буквами: РЕ-Ха или РЕ-Хb. Для дачного водопровода, собранного своими руками, вполне достаточно использовать пнд трубы низкого давления. В случае использования труб, выдерживающих высокую температуру, стоимость проекта значительно возрастает.

Монтаж труб ПНД для водоснабжения своими руками

В качестве временной водопроводной системы на даче используют монтаж трубы открытым способом. Подключается контур подачи холодной воды при помощи затяжных фитингов. Сборка своими руками отличается минимальной подготовкой труб, высокой надежностью и небольшим промежутком времени, за которое удается реализовать монтаж.

Преимущества способа «открытый монтаж» в том, что ПНД водопровод легко демонтировать в межсезонный период. Это обеспечивает сохранность трубы в холодное время года, и минимизирует риск кражи труб с участка во время отсутствия хозяев на даче.

Недостаток метода, обусловленный тем, что монтаж осуществляется без дополнительной защитной системы, состоит в том, что остается риск случайного повреждения трубы садовой техникой.

Основная линия подачи чаще всего реализуется при помощи ПНД трубы диаметром 40 мм, а отводные магистрали трубой диаметром 20-25 мм. Сращивание труб выполняется при помощи компрессионных фитингов, такие соединения остаются герметичными после нескольких циклов монтажно-демонтажных работ.

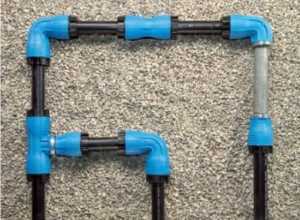

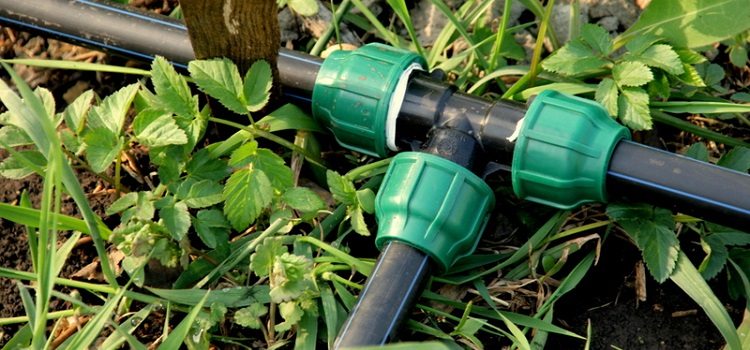

Компрессионный фитинг — самое простое решение для соединения ПНД труб

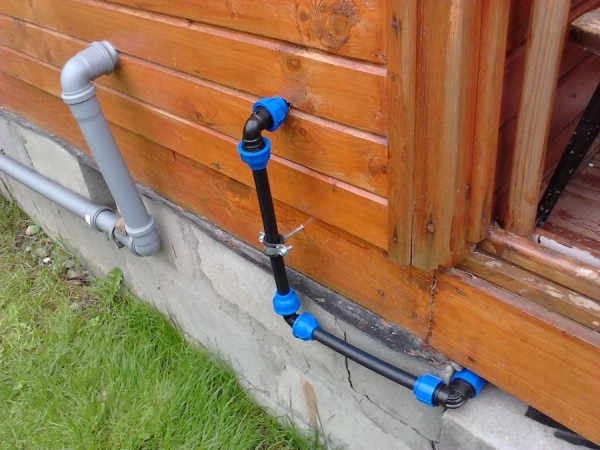

Открытый способ подразумевает монтаж на даче непосредственно на поверхности грунта, или, что более предпочтительно, на специальных держателях-подставках. В качестве поддерживающих элементов для труб можно использовать элементы ограждения или дачные строения.

Самый главный критерий, объясняющий, почему именно используют трубу ПНД для водопровода на даче: монтаж системы сможет произвести даже начинающий инженер-монтажник. При точном соответствии планам прокладки коммуникаций и с минимальными затратами можно с легкостью собрать своими руками надежный водопровод.

Укладка коммуникаций в траншею

Обезопасить дачную систему водоснабжения от механических повреждений несложно, если использовать метод укладки ПНД трубы траншейным способом.

Наиболее простой вариант: укладка труб в неглубокую траншею. Далее труба засыпается землей, и этим обеспечивается ее сохранность и минимизируется воздействие ультрафиолетового излучения солнечного света. Трубу водоснабжения, уложенную траншейным способом, несложно демонтировать в случае необходимости. Конечно, наем бригады для копки траншей — это дополнительные финансовые затраты. Единственный способ сэкономить средства, выделенные на монтаж водопровода из пнд труб — своими руками провести все, в том числе и земельные, работы.

Трубы ПНД разрушаются под воздействием ультрафиолета, поэтому их обязательно укрывают землей

Более приоритетный способ – монтаж трубы водопровода на даче в специально подготовленные траншеи, дополненные водоотводящими лотками и технологическими крышками. Лоток предохраняет трубу от деформаций и повреждения, и работает в качестве простой дренажной системы. Крышки с вентиляционными отверстиями не дадут образоваться конденсату на поверхности труб.

Траншея, дополненная греющим кабелем на протяжении наружной части водопровода позволит эффективно использовать полиэтиленовые сшитые трубы даже при отрицательных значениях температуры, например, зимой. В этом случае возрастут счета за энергообеспечение, греющий кабель подключается так же, как насосная группа, к электросети.

Важно ! Для удобства эксплуатации принято оснащать запорной арматурой – вентилями – водоотводные узлы. Правильно проложенная система водоснабжения для дачи, собранная своими руками, имеет уклон в сторону конечного потребителя, и дополняется дренажным вентилем, обеспечивающим слив воды из системы перед демонтажем, или в межсезонный период.

Процесс монтажа ПНД труб, инструменты и фитинги

Непосредственно перед началом монтажных работ отмеряется протяженность будущего водопровода на даче. Определяется количество трубы диаметром 40 мм для основной магистрали, и длина 20 мм или 25 мм труб для отводных коммуникаций.

Читать еще: Система капельного полива лука

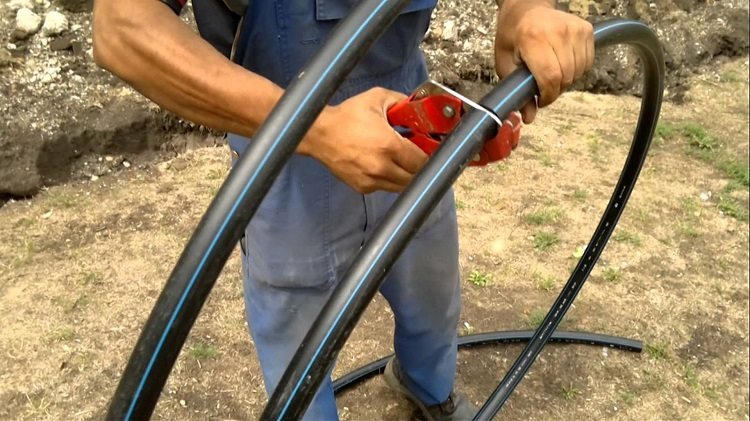

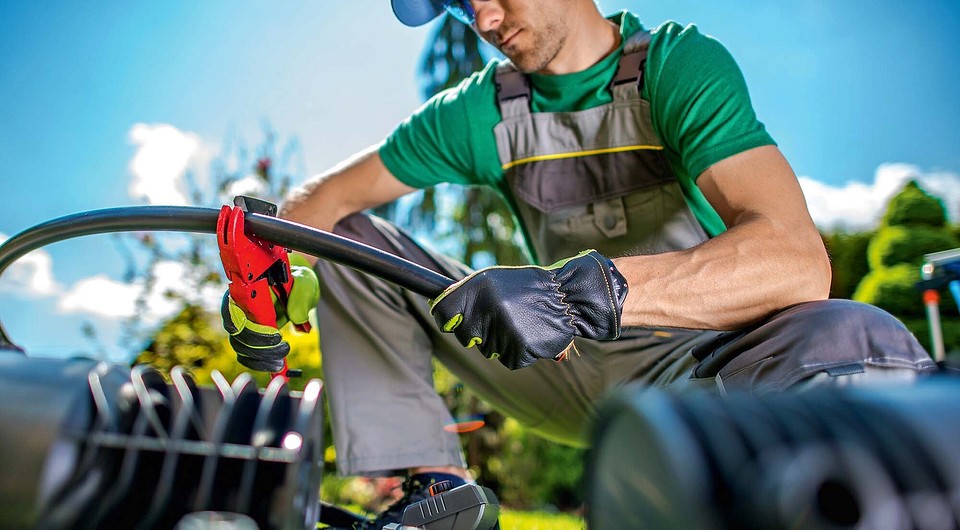

Отрезать кусок трубы нужной длины лучше всего специальными ножницами

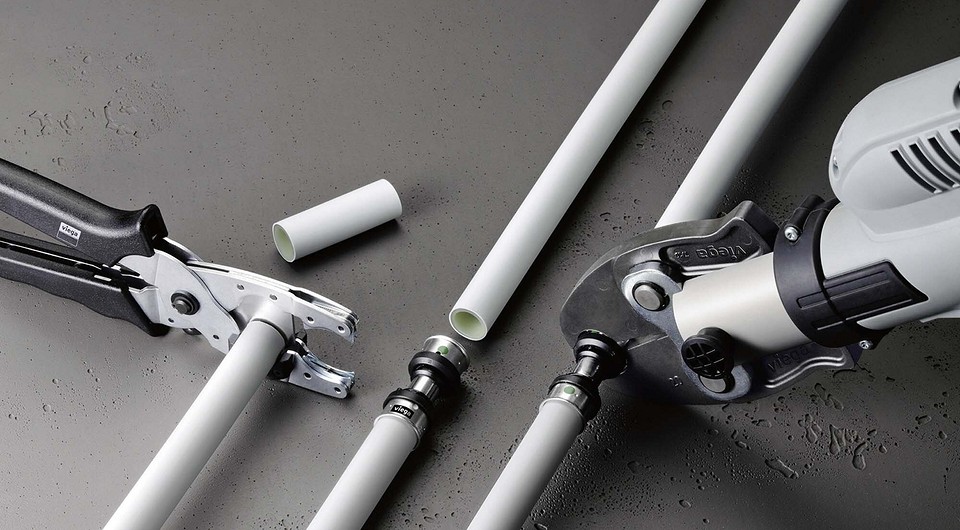

Для качественного монтажа понадобится комплект несложных инструментов:

инструмент для подрезки труб. В этом случае пригодится обычная ножовка по металлу;
для обработки торцов трубы используют короткий конусовидный нож;
фитинги зажимаются, как правило, вручную. Тем мастерам, которые предпочитают использовать разводной ключ, при затягивании соединений следует точно дозировать усилие: чрезмерно затянутые соединения фитингов – зажимные гайки – могут лопнуть, или деформируется уплотнительная прокладка. Недостаточно затянутые гайки не обеспечат герметичность соединения.

Набор фитингов, которые используют для монтажа:

соединительные муфты, они обеспечивают герметичность стыков труб водопровода одного диаметра;
переходная муфта позволяет соединять трубы водоснабжения разных диаметров, для подключения контура к основной магистрали;

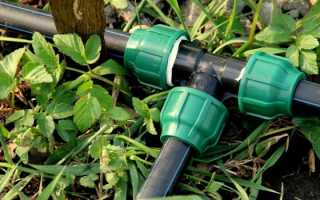

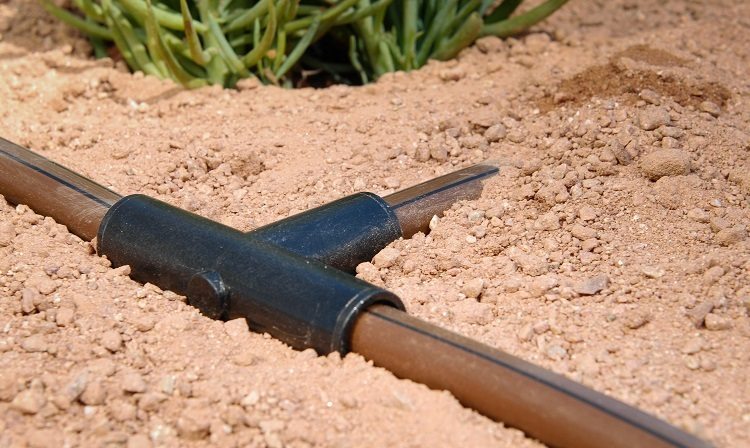

муфта в виде тройника обеспечивает легкий способ отвода части жидкости от основной магистрали;
муфта с резьбой позволяет комбинировать ПНД трубы с уже существующей водопроводной системой на основе резьбовых соединений;
фланцевое соединение используют для подключения к коллектору сброса воды;
муфта – «седелка» используется для быстрого подключения к основной магистрали трубы меньшего диаметра;
муфта – заглушка обеспечит герметичность оконечной части трубопровода, используют заглушку и при отключении какой либо части контура водоснабжения.

Главная особенность прокладки водопровода на основе ПНД труб своими руками на даче состоит в том, что труба не сможет сгибаться под прямым углом. Существует так называемый «радиус поворота», который будет иметь значение большее, чем внешний диаметр трубы. Этот фактор учитывается при подключении к источнику подачи воды. Используется специальный переходной фитинг, и ПНД труба плавно выводится на глубину укладки системы.

Схемы монтажа водопровода на даче из труб ПНД своими руками

В современном мире изменениям подвергаются не только технологии производства, но и материалы. Металлические трубы не пользуются популярностью из-за сложности монтажа, большого веса и подверженности гниению. На замену им пришёл полиэтилен низкого давления или ПНД.

Этот материал обладает большим количеством достоинств: пластичностью, увеличенной прочностью, неприхотливостью, длительным сроком эксплуатации. Водопровод на даче из труб ПНД прослужит до 50 лет, а собрать его можно своими руками.

Преимущества полимеров

Трубы и соединители производят из прочного, толстого материала.

Популярность заключена в его низкой стоимости и простоте монтажа, по сравнению с другими. Для изготовления систем не нужно иметь специального образования, знаний и навыков. Соединение трубы с фитингом происходит вручную, так как имеется заводская резьба, нужно быть внимательным и соблюдать последовательность сборки.

Достоинства труб ПНД:

не подвержены гниению и внешним воздействующим факторам;
экологичны;
легки;
устойчивы к деформации;
стойки к перепадам водяного давления;
высокая ремонтопригодность;
маленькая теплоотдача.

Трубы из полиэтилена низкого давления при круглогодичном использовании на даче укладывают классическим способом под землю ниже промерзания грунта, для летнего водопровода эксплуатации возможна прокладка по поверхности. Второй вариант освободит вас от дополнительных земляных работ.

Виды монтажа

Каждый способ имеет свои плюсы и минусы.

Поверхностный — для летнего водопровода

Наземная укладка предназначается напрямую для дачных участков, чтобы своевременно осуществлять полив своего огорода, кустарников и деревьев. А также возможен вариант для подвода воды к вспомогательным строениям сауне, хозблоку, летнему домику.

Схема летнего водопровода на даче повторяет разводку подземного, но является максимально удобной для ремонта, разборки, переделки при необходимости. Её можно демонтировать на зимний период или в случае перепланировки своего дачного участка.

При необходимости в течение получаса вы без труда сможете переделать подкорректировать развязку и расположение водопровода на участке.

Чтобы избежать случайного повреждения труб, расположенных на поверхностности нужно предусмотреть подставки или подпорки.

Летний или, как принято говорить,временный водопровод многие люди монтируют по принципу, как смог так собрал или слепили из того, что было, непосредственно на месте расположения.

Схему системы водоснабжения дома предпочтительно составить заранее, если участок распланирован по зонам. На чертеже первым делом отмечают главные потребители воды дом, душ, деревья, живую изгородь, точки, где будут находиться краны.

Трубы необходимо располагать под углом направленным в сторону потребителя, так как в низшей точке устанавливают кран для слива.

Капитальная система

На систему, предназначенную для дома с круглогодичным проживанием, необходимо будет намного больше времени на продумывание проекта и проведения земляных работ. Принцип сборки дачного водопровода из труб ПНД в этом случае необходимо изменить, так как будет установлено дополнительное компрессорное оборудование, гилроаккумулятор и закрытый способ расположения.

В таком случае нужно предусмотреть минимум соединений под землёй, до которых будет сложно добраться при неисправности, а лучше их исключить. Трубы должны располагаться ниже промерзания грунта примерно 2–3 метра.

Утепление системы водоснабжения

Глубина промерзания разная во всех регионах, поэтому необходимо исходить из условий климата. Для предотвращения разрыва ПНД труб во время скачков внешних температур, рекомендуется позаботиться об утеплении.

Для утепления используют:

Базальтовые утеплители, продаётся в виде цилиндрических модулей определённой длины.
Стекловолокно в рулонах. Необходимо дополнительная гидроизоляция, чаще всего используют рубероид.
Пенополистирол. Складные цилиндрические модули, состоящие из двух половинок, которые могут использоваться многократно.

Вода под большим давлением не замерзает. Если в систему встроен ресивер, необходимости в дополнительной теплоизоляции нет. Большинство производят эту процедуру просто для своего спокойствия.

При качественном проведении работ, на маленькой глубине вместе с трубой укладывают греющий кабель. Но лучше так не делать, так как дополнительный нагреватель не сможет уберечь вас от разрыва труб.

Как выбрать

Производители изготавливают несколько видов ПНД труб на выбор. Первое различие заключается в том, для каких целей будет использоваться вода с разной цветовой полосой.

Для использования в системах подачи питьевой воды из колодцев и скважин следует применять трубы ПНД с голубой полоской.

Для изготовления газовых труб применяют присадки, которые изменяют состав воды. Трубы с жёлтой маркировкой так же можно использовать для дачного водопровода, но их стоимость заметно выше. Эти трубы предназначены для газа под высоким давлением и имеют повышенную прочность и более высокую цену.

Трубы ПНД без маркировки для питьевого водоснабжения использовать нельзя. Это технические изделия, произведенные из вторичного полиэтилена. Они могут выделять в воду токсичные вещества.

Для монтажа подземным способом применяют два типа полиэтилена:

ПНД ПЭ 100 согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм, внешний вид чёрная труба с продольной синей полоской по всей длине.
ПНД ПЭ PROSAFE, производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075, в них предусмотрена дополнительная минеральная защитная оболочка, толщиной до 2 мм.

Для подключения дома подойдёт труба диаметром 40 мм. Для остальных потребителей достаточной — 20 мм или 25 мм.

Монтаж своими руками

Монтаж круглогодичной системы производят по заранее продуманной схеме. Вода с помощью насоса поступает из любого источника. Для поддержания стабильного давления в водяной контур устанавливают специализированную насосную станцию или отдельное реле давления РД5-М. Обращайте особое внимание на размер ресивера при покупке.

Читать еще: Ящерицы в саду

Минимальный комплект включает:

Необходимые инструменты

Если решили произвести всё самостоятельно, то вам потребуются:

лопаты для проведения земляных работ;
два газовых ключа;
болгарка или ножовка по металлу;
ножницы для труб;
уровень строительный;
колышки, шнур, рулетка.

При наличии специального паяльного инструмента вышеперечисленный не понадобится, только компрессионные фитинги.

Соединительные элементы — муфты и фитинги

В качестве соединителей ПНД применяют муфты 2 различных типов:

Компрессионные, которые накручиваются на соединяемых обрезки трубы. Герметичность элементов получается за счёт резиновых уплотнительных колец. Сборка производится вручную, так как применение газовых ключей может привести к перетяжке и механическому повреждению.
Диффузионные муфты. Предназначены для высокотемпературной сварки специальным паяльником. Без использования дополнительных уплотнителей, является более высококачественным по сравнению с компрессионным.

Виды фитингов:

стыковочные применяются для соединения труб одного диаметра;
переходный, для соединения труб разного размера;
заглушка, отключение ненужного ответвления.

При необходимости покупают поливальные головки, капельные шланги, поливочные пистолеты для более комфортного обустройства.

Порядок проведения работ

Перед проведением монтажа проверяют длину предполагаемого к прокладке водопровода из труб ПНД непосредственно на местности. Для этого необходимо перенести схему на грунт, путём разметки с расстановкой контрольных колышков и протяжки шнура, повторяющего контур будущего трубопровода.

Только после этого начинаются земляные работы. Повторно промеряют протяжённость и начинают делать покупки по проведённым измерениям и расчётам.

Алгоритм выполнения работ предельно простой:

Траншеи копают под уклоном в месте подсоединения, угол не должен быть большим для дальнейшего его выхода в горизонтальную плоскость.
Дно траншеи необходимо оборудовать песчаной подушкой с дополнительной гидроизоляцией. Это делается для сглаживания неровностей, которые неизбежно появятся.
Нарезка труб ПНД производится непосредственно при укладке в траншею. Стыковка к точке водозабора в первую очередь, затем происходит прокладка по участку. Производим утепление труб выбранным заранее материалом. После окончания работ подсоединяют насосную станцию.

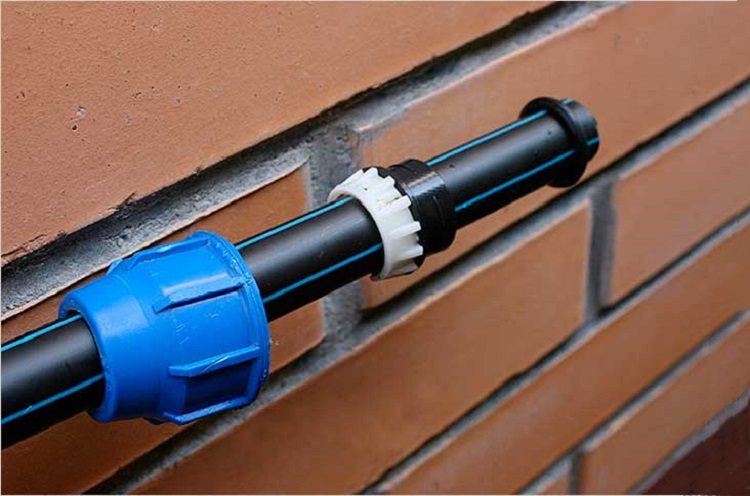

Компрессионные соединители устанавливают в следующей последовательности:

Муфты разбирают, вынимают зажимную часть и прокладку.
Прокладку и зажим устанавливают в обратном порядке на выступы.
Узлы состыковывают, фитинг навинчивают вручную, без особых усилий.

Если соединение элементов производят методом пайки, то необходимо соблюдать правила:

Стыки зачищают, обезжиривают, просушивают.
Работы разрешается проводить при t, больше +5С.
На трубах диаметром от 50 мм нужно снимать фаску.

Вывод из колодца

Насосную станцию необходимо располагать максимально близко к трубе колодцу. Труба должна проходить внутрь через специальную гильзу, сделанную из металла. Она предназначена защитит от разрушения при сезонных колебаниях температур окружающей среды. Трубу стыкуют с насосной станцией только после её фиксации.

Ввод ПНД трубы в колодец делается сразу после реле регулирующем давление. Не забудьте предусмотреть сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Его устанавливают на отвод к реле. Затем крепят оголовок на скважину.

При прокладке круглогодичной системы на изгибах главной магистрали нужно предусмотреть колодцы для обслуживания и ремонта.

Пробный запуск

Обустройство земельного участка и закапывание траншей проводят только после пробного запуска. В проложенный трубопровод запускают воду, не забудьте открыть краны, так как наполнение должно происходить постепенно и воздух будет вытеснен из системы. Производят запуск насоса и проводят проверку на герметичность, отсутствие протечек в местах соединений. При наличии подтекании, испорченные участки необходимо заменить.

При вашем желании смонтировать круглогодичный водопровод своими руками вам придётся потратить немало усилий и времени, чтобы предусмотреть все нюансы. Процесс сборки при наличии вырытых траншей не должна занять больше 1 дня. Главное не закапывать проложенные трубы сразу, необходимо провести пробный запуск, для осмотра на наличие протечек. Не забывайте про полную герметичность системы. Если давление будет нестабильно, то это приведёт к утечке воды и быстрому выходу из строя насосной станции. Будьте внимательны при проведении работ.

Видео о строительстве летнего водопровода на даче из труб. Почему пришлось менять ПВХ трубы на ПНД.

Трубы для дачного водопровода: выбор, способы монтажа и обогрева

Какие трубы для водопровода на даче лучше предпочесть? Как объединить их в единую систему водоснабжения? Есть ли какой-то способ предотвратить разморозку этой системы во время холодов?

Участок дачного водопровода.

Выбор

Для начала давайте попытаемся понять, из чего, собственно, нам предстоит выбирать. Итак, какие материалы используются при сооружении водопровода?

Описание

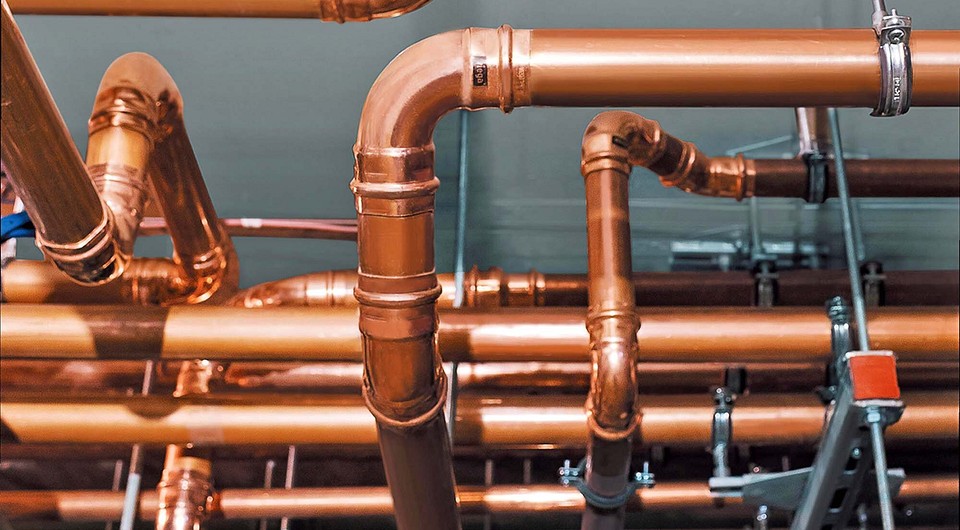

Черная сталь выгодно отличается высочайшей механической прочностью. Основной недостаток — подверженность коррозии и, как следствие, ограниченный срок службы. При укладке на грунт первые свищи на резьбах могут появиться уже через 3-5 лет.
Оцинкованная сталь не только прочна, но и устойчива к коррозии. Она была бы идеальным материалом, если бы не высокая цена и не трудоемкий монтаж с необходимостью сварки или ручной нарезки резьб.

Впрочем: дачный водопровод часто собирается на обычных садовых шлангах, натянутых на концы трубы и стянутых хомутами.

Металлопластик — алюминиевая трубка между двумя полимерными слоями. Приличная прочность, разумная стоимость и простой монтаж делают материал неплохим выбором. Придраться можно разве что к довольно дорогим фитингам.

Полипропилен еще дешевле металлопластика, он легок и прочен. Увы — для монтажа используется низкотемпературная сварка, требующая наличия специального паяльника и, что еще важнее, электричества, которое есть далеко не везде. Да, покупка или аренда дизель-генератора для дачи решат проблему; но стоит ли ее создавать?
Наконец, полиэтиленовые трубы выгодно отличаются от полипропилена тем, что собираются на компрессионных фитингах. В отличие от фитингов для металлопластика, полиэтиленовые исключительно дешевы и не требуют использования какого бы ни было инструмента: при диаметре до ДУ32 монтаж ПНД труб для водопровода на даче выполняется своими руками.

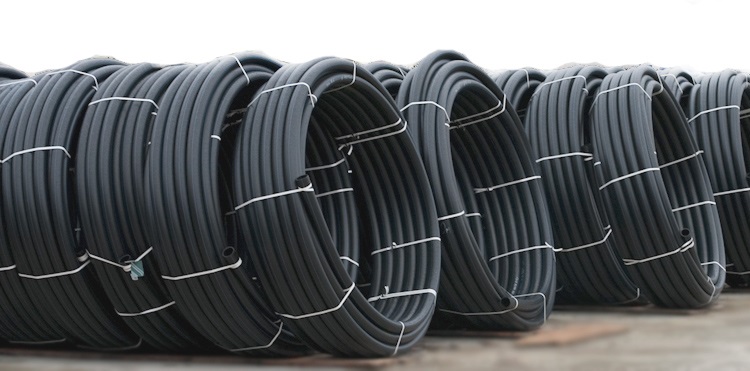

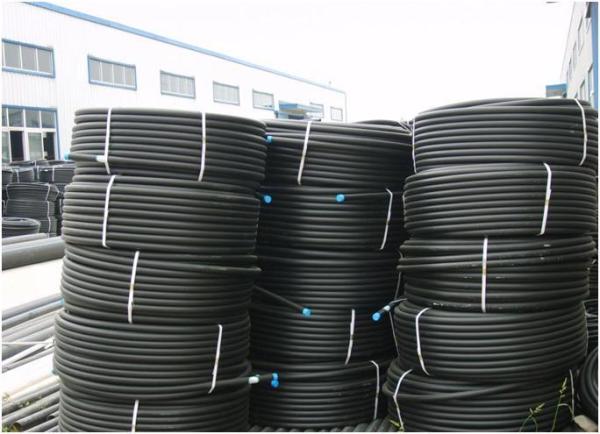

На фото — бухты полиэтиленовых труб на складе.

Стоимость

Приведем средние цены на перечисленные виды труб для самого ходового диаметра — 20 мм (3/4 дюйма).

Материал	Стоимость погонного метра, рубли
Черная сталь	80
Оцинкованная сталь	120
Металлопластик	65
Полипропилен	30
Полиэтилен	12

Ого! А ведь дачный водопровод из пластиковых труб оказывается весьма выгодным, причем полиэтилен смотрится наиболее выигрышно.

Давайте исследуем еще один параметр — морозостойкость.

Поведение при разморозке

Что произойдет с каждым из исследуемых материалов, если внутри трубы замерзнет вода?

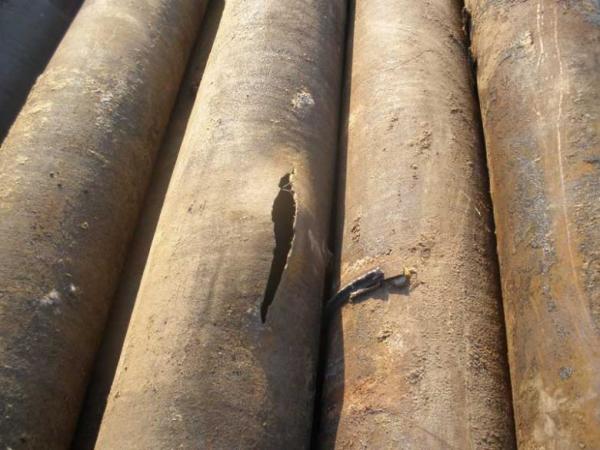

Шовные стальные трубы, независимо от наличия или отсутствия антикоррозионного цинкового покрытия, лопнут по шву и потребуют замены.

Разморозка не пойдет на пользу металлическим трубам.

Металлополимерные останутся целыми внешне: разорвана будет лишь алюминиевая сердцевина. Ее повреждение будет означать резкое падение максимального рабочего давления водопровода.

Кроме того: латунные фитинги с большой вероятностью тоже будут раздавлены льдом и придут в негодность.

Полипропилен будет лишь несколько деформирован на прямых участках. Деформация частично сохранится после оттайки.
Наконец, сохраняющий эластичность при низких температурах полиэтилен просто растянется и после таяния льда вернется к первоначальным размерам.

Выводы, думается, очевидны. Наш выбор — полиэтиленовые трубы с компрессионными фитингами.

Монтаж

Как правильно монтировать пластиковые водопроводные трубы для дачи выбранного нами типа?

Тонкостей здесь, в общем-то, немного.

С наружной стороны, отрезанной по размеру трубы, предварительно снимается фаска.
Лучше не пытаться вставить трубу в собранный фитинг, ослабив резьбу, а полностью разобрать его. Затем на трубу последовательно надеваются зажимная гайка, цанга, упорное и уплотнительное кольца. Наконец, труба вставляется в корпус фитинга, после чего кольца и цанга затягиваются гайкой от руки.

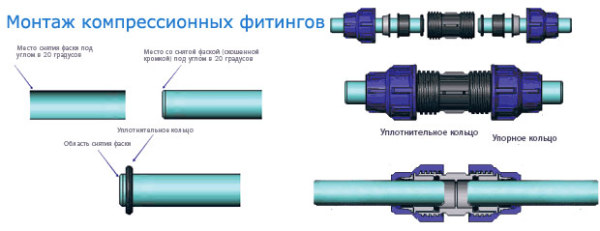

Порядок монтажа понятен из этой схемы.

Повторимся: для труб диаметром до 32 мм инструмент не используется. Пытаясь сильнее затянуть соединение, вы с большой вероятностью сорвете резьбу на гайке или корпусе.

Для соединения пластиковых труб со стальными или латунными резьбами (кранами, вентилями и т.д.) инструкция тоже не отличается сложностью: в этом случае используются фитинги-переходники со стандартной трубной резьбой. Металлическая деталь предварительно подматывается лентой ФУМ.

Не забудьте, планируя расположение запорной арматуры, предусмотреть вентиль для полного слива водопровода. Как правило, вода подается на дачные участки только в теплое время года; на зиму, несмотря на эластичность полиэтилена, трубы лучше осушить.

Холода, холода

В некоторых случаях, однако, водопроводом приходится пользоваться при температурах ниже нуля (читайте также статью «Зимний водопровод на даче: рассматриваем основные особенности»).

В некоторых регионах страны кратковременные заморозки в дачный сезон — нормальное явление. Например, в Хабаровском крае первые холода начинаются в конце сентября — начале октября.
Кроме того, дачи могут использоваться круглый год при условии автономного водоснабжения. Скважина или колодец с погружным насосом без проблем обеспечат дом водой; единственная проблема — не дать ей замерзнуть.

Решение этой проблемы довольно очевидно: в общем случае водопровод зарывается в грунт ниже уровня его промерзания.

Схема круглогодичного водоснабжения от скважины.

Иногда, однако, отдельные участки приходится прокладывать по поверхности. Если, скажем, установленные прямо на поверхность грунта дачные дома из блок-контейнеров позволяют завести воду прямо под них, то заглубленный ленточный фундамент на вечной мерзлоте такой возможности не даст.

Для участков с круглогодичным электроснабжением простейшее решение — подогрев труб водопровода на даче саморегулирующимся греющим кабелем мощностью 16 Вт/м.

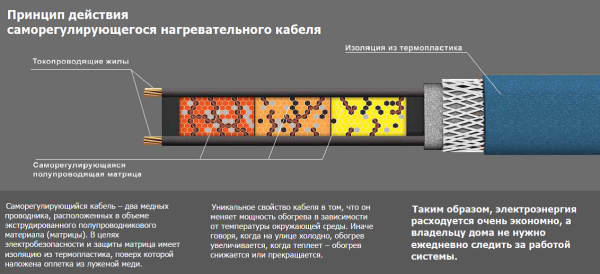

Саморегулирующийся греющий кабель.

Почему именно саморегулирующимся? Из соображений экономии электроэнергии. Потребляемая этим кабелем мощность зависит от его температуры: при нагреве электрическое сопротивление полимерной матрицы, разделяющей его жилы, увеличивается, при охлаждении — уменьшается.

Полезно: эта особенность заодно защищает кабель от перегрева и выхода из строя при перехлестах.

Как монтировать систему обогрева?

Существует два способа укладки.

Кабель притягивается к трубе снаружи полиэтиленовыми хомутами или алюминиевым скотчем, после чего водопровод теплоизолируется — пенопластовой скорлупой, вспененным полиэтиленом и т.д.

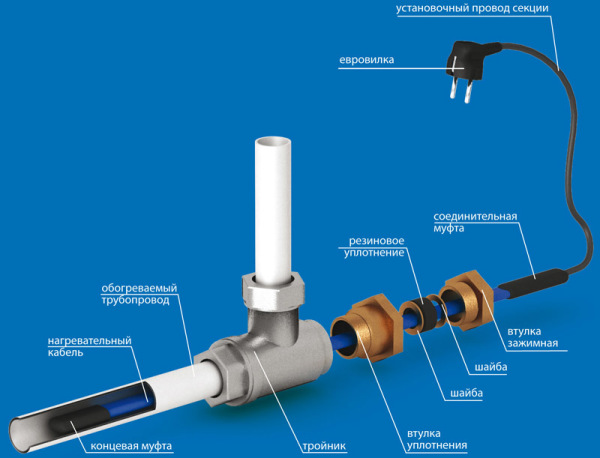

В некоторых случаях бывает более удобным пропустить кабель внутри трубы, благо герметичность концевой муфты это позволяет. Для герметизации точки входа кабеля в трубу используется специальная зажимная втулка с резиновым уплотнителем.

Монтаж греющего кабеля в трубе.

Заключение

Разумеется, мнение автора не является единственно верным. Вполне возможно, что читатель предпочтет для дачного водопровода другие материалы и решения (см.также статью «Летний водопровод на даче – варианты монтажа»).

Как всегда, дополнительную тематическую информацию можно найти в видео в этой статье. Успехов!

Делаем водопровод на даче: как правильно выбрать трубы и другие комплектующие

Итак, у вас есть источник воды. В качестве него может выступать скважина, колодец с питьевой водой или технический колодец на улице, в котором проходит коммунальная труба и предполагается подключение вашей (врезка). В любом случае уличный трубопровод для круглогодичного использования должен быть заглублён ниже уровня промерзания грунта, чтобы вода в нём не замерзала даже в самые сильные и продолжительные морозы.

Какие будут трубы?

Лет двадцать назад с трубами всё было просто и ясно: использовались трубы металлические — стальные оцинкованные, реже чугунные. Сейчас ассортимент труб для водоснабжения существенно расширился.

Трубы Viega, серии Smartpress (фитинги из нержавеющей стали)

Трубы для дачного водопровода выбирают, исходя из их технических характеристик, срока службы, простоты монтажа и, разумеется, стоимости. Наибольшее распространение получили трубы сделанные из полимеров (полиэтилен PE, полипропилен ПП, поливинилхлорид ПВХ и др.) и композитных материалов. К последним относятся металлополимерные трубы и полимерные трубы, армированные стекловолокном.

Трубы Viega, серии Profipress (медь)

Выбираем материал

Полипропилен (ПП)

Полипропиленовые трубы отличаются низкой ценой. Скажем, 1 пог. м неармированной ПП-трубы диаметром 20 мм можно приобрести за 25–30 руб. Полипропилен достаточно жёсткий, трубы хорошо держат форму, но их нельзя гнуть. Соединение ПП-труб и фитингов производится с помощью сварки. Для этого требуется специальный инструмент, который, впрочем, можно приобрести примерно за 1 тыс. руб. Основным недостатком ПП-труб является большая температурная деформация при нагреве. Некоторые модели таких труб нельзя использовать для перекачки жидкостей с температурой выше 60 °С. Например, это трубы, изготовленные из рандом-сополимера пропилена (обозначается PP-R). Сейчас производители переходят на термостабилизированный полипропилен (PP-RCT), который рассчитан на жидкость температурой до 85 °С с условием, что в трубах будут устроены температурные компенсаторы. В их роли выступают отдельные изогнутые участки трубы либо П-образные вставки.

Шаг крепления труб ПНД и ПП*

Диаметр трубы, см	Труба ПНД горизонтальная, см	Труба ПП горизонтальная, см	Труба ПНД вертикальная, см	Труба ПП вертикальная, см
20	35–40	45–50	50–55	60–65
25	40–45	60–65	70–75	75–80
32	45–55	70–75	90–100	100–110
40	50–65	90–95	110–120	130–140

* Шаг зависит от марки труб и температуры воды (в таблице приведены значения для воды с температурой 20 °С, при увеличении температуры шаг уменьшается).

Полиэтилен низкого давления (ПНД)

Относится к одному из самых дешёвых типов труб. Бухту трубы диаметром 20 мм и длиной 25 м можно приобрести за 400–500 руб. Трубы ПНД хорошо переносят температуры ниже нуля и часто используются для монтажа уличного участка водопровода, но они, как правило, не годятся для воды с температурой выше 40 °С.

0 0 голоса

Рейтинг статьи
