Устройство твердотопливного котла для бани

Котел для бани на дровах с баком

Во время планирования участка под загородный дом большинство хозяев стремится выделить площадку для постройки бани. Это место будет способствовать не только поддержанию тела в чистоте, но и придаст здоровья организму на долгое время, поднимет жизненный тонус. Баня для русского человека всегда была больше, чем просто место для приема водных процедур. Это целый культ, которому традиционно уделяется много внимания.

Центральное место внутри занимают котлы для бани на дровах с баком. Такой вид топлива имеет значительное количество преимуществ перед остальными. Также при постройке есть возможность выбора наиболее комфортной схемы конструкции и отдельных ее элементов для конкретного помещения. Если не получается сделать все своими руками, то можно просто купить котел для бани на дровах, но это потребует гораздо бо́льших финансовых вложений.

Из чего состоит котел

Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.

В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:

  • Базовая часть – каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
  • Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
  • Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
  • Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
  • Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
  • В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.

Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.

Принцип работы и устройство

Современные котлы для бань на дровах, своими руками сделанные или купленные в специализированном магазине, имеют такой же принцип работы, как и построенные много лет назад. Внутрь топки помещается твердое топливо одним из возможных способов. Вариант зависит от типа печи. Во время горения собирается зола с сажей. Они просыпаются сквозь колосники в зольник. Оттуда остывшие частички удаляются вручную лопаткой.

Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.

Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.

Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.

Есть несколько зон его установки, которые обладают положительными качествами:

  • Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
  • Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций – максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
  • Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
  • Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции – нержавеющая сталь.

Средние расценки на печи с различным расположением водяного бака

Наименование (бренд)

Тип расположения водяного бака

Отопление бани зимой

Многие люди считают, что баня – это одно из самых лучших мест для поднятия настроения и исцеления болезней. Приходя сюда, люди стремятся не только хорошенько помыться, но и приятно провести свой вечер. Именно поэтому при строительстве бани стоит внимательно относиться ко всем деталям, ведь даже малейший недочёт способен свести на нет весь эффект и вызвать ощущение дискомфорта.

В большей степени следует уделять внимание вопросам, касающимся качественного отопления, ведь холодная баня, в которой дует ледяной воздух ото всех углов, – далеко не самое приятное место.

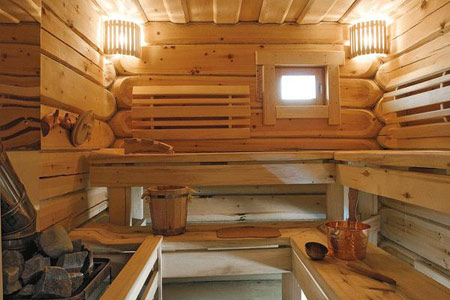

Уютный банный интерьер

Баня включает, в основном, два помещения: предбанник и парилку. Первое предназначено для отдыха и переодевания, а второе – для мытья. Для строительства бани следует использовать только качественные материалы, именно от них зависит надёжность и долговечность будущей постройки.

Система отопления

В большинстве случаев в банях устанавливаются печи постоянного горения, которые отлично справляются с ролью основного источника тепла в помещении. При этом стоит сразу оговориться, что для обустройства печи желательно использовать только очищенные камни, диаметр которых достигает 10 сантиметров. Чтобы достичь в помещении оптимальной температуры, на растапливание такой печи необходимо не менее двух часов, в течение которых придётся периодически подбрасывать дрова.

Баня является деревянной постройкой с повышенным уровнем влажности в помещениях. Как известно, древесина, регулярно подвергающаяся воздействию воды, способна прийти в негодность за очень короткие сроки. Из-за этого в бане могут появиться неприятные запахи, а самой постройке в дальнейшем потребуется ремонт.

Чтобы избежать этого, следует заранее решить вопросы, касающиеся её качественного обогрева. При этом желательно не ограничиваться лишь одной печью, а дополнить её различными системами отопления, которые, к тому же, позволят существенно сократить срок прогрева помещений перед принятием водных процедур.

Читать еще:  Система микрокапельного полива от компании gardena

По технике безопасности в таком влажном помещении, как баня, допускается использовать один или два радиатора отопления, которые должны быть подсоединены к системе отопления жилого дома. Кроме этого, существует ещё несколько других вариантов отопления бани, выбор которых зависит только от ваших требований и пожеланий.

Радиаторы отопления в бане Вернуться к оглавлению

Отопление бани зимой тёплыми полами

На сегодняшний день при отоплении пола в бане часто используются керамзит, войлок и другие материалы. Слой утеплителя располагают между лагами или слоями строительного бетона. Ширина изолятора должна находиться в пределах 15 сантиметров. При этом стоит отметить, что благодаря использованию керамзитовой изоляции можно дополнительно сделать вытяжку в парной.

Чтобы установить в бане электрические тёплые полы, на гладкий и полностью чистый пол необходимо закрепить слой теплоизолирующего материала.

Затем следует установка специальной стальной сетки, отделяющей подводку от покрытия. После этого устанавливают направляющие рейки, по которым проходит электрический провод, и затем следует подсоединение к терморегулятору.

Здесь более подробно рассказывается о банных печах и теплоизоляции в помещении

Отопление бани с помощью конвекторов

Отопительные конвекторы часто работают от различных источников энергии. Это обеспечивает высокий уровень их надёжности и простоту в эксплуатации. Благодаря им можно создать полностью автономную систему обогрева в помещении. На сегодняшний день очень популярны электрические конвекторы, которые монтируются на стены. Они идеально подходящие для помещений небольших размеров.

Отопление в бане с помощью конвекторов Вернуться к оглавлению

Котлы для бани

Современный строительный рынок предлагает очень большой выбор котлов для отопления бани. По этой причине, перед покупкой той или иной модели, желательно заранее получить профессиональную консультацию. Так вы сможете изучить все особенности конструкции бани и сможете сделать правильный выбор.

Если помещение бани строилось из пеноблоков, то котёл помещается в специальную комнату. Температура воздуха в ней не должна превышать температуру в самой парной. Обязательно нужно следить за уровнем влажности. В целях безопасности эта комната должна быть свободной от хлама, чистой и хорошо проветриваемой.

Принцип действия банного котла

Отопительный котёл выбирают в зависимости от того, какое будет использоваться топливо. Газовая модель идеальна, если к дому подведён природный газ. Дизельное или твёрдое топливо является достаточно дорогим.

Наиболее выгодными вариантами в таких случаях станут дрова, торф и уголь, но они обладают одним определённым недостатком: при их использовании нужно постоянно чистить котёл от загрязнения. Самым большим преимуществом дизеля является то, что благодаря ему котёл работает бесперебойно на протяжении долгого времени.

Сейчас производители предлагают котлы, работающие одновременно на двух видах топлива. Однако уровень КПД у них все же низкий. По этой причине, лучше приобретать стандартный котёл, который работает на одном виде топлива.

Газовые отопительные котлы

Если на ваш участок проведён газ, тогда, без сомнения, одним из лучших вариантов обогрева станет использование газового котла, ведь в этом случае вам не придётся думать о приобретении топлива.

Кроме этого, вы будете избавлены от проблем с неприятными запахами и сажей (если почувствовали запах газа, то немедленно вызывайте специалиста: ваш котёл повреждён). Сам газовый котёл обладает небольшими размерами, поэтому занимает совсем мало места. Его вес не превышает 50 кг, а мощность может доходить до 40 кВт, благодаря чему небольшой котёл с лёгкостью может обогревать помещение с площадью в 300м2.

Газ – это очень взрывоопасное вещество, поэтому своими руками котёл лучше не устанавливать, а доверить данную работу специалистам.

Электрические отопительные котлы

Экологически чистыми являются электрические котлы для бани. Они не нуждаются в обустройстве системы вентиляции и подаче топлива, кроме этого, легко подстраиваются под нужную температуру воздуха. Пожалуй, единственным недостатком такого типа котлов является то, что они расходуют слишком много электроэнергии.

Твердотопливные отопительные котлы

Котлы на твёрдом топливе могут в течение долгого времени поддерживать необходимую температуру в парилке, но при этом они не способны делать это автоматически, так как нуждаются в своевременной подаче топлива. Кроме этого, время от времени необходимо проводить их чистку.

Производители котлов постоянно изобретают всевозможные новшества, призванные увеличить безопасность работы котлов, их эффективность и надёжность, а также простоту эксплуатации. Грелки устанавливают таким образом, чтобы была возможность извлечь максимум энергии при равномерном распределении сгорания топлива. Большая часть современных твердотопливных котлов обладает охлаждающими контурами, которые защищают устройство от перегрева.

Как правильно выбрать котел для бани

Устройство традиционной русской бани требует особого подхода и применения специальных источников тепла, способных относительно быстро прогреть пространство помещения парной до высокой температуры. Для этого служат котлы для бани на дровах, имеющие особую конструкцию, позволяющие отдавать максимум тепла в помещение.

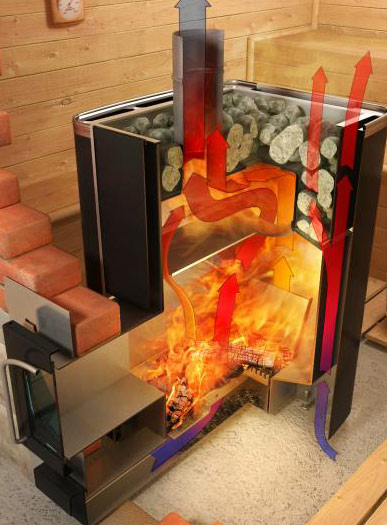

Котел для бани в разрезе

Конструкция и виды котлов для помещения парной

Главная задача источника тепла, стоящего в бане – эффективно сжигать твердое топливо и за счет этого нагреть воздух в помещении до 100 ⁰С, а в некоторых случаях и больше. Поэтому устройство котла для бани должно предусматривать интенсивный теплообмен между нагретыми поверхностями и воздухом. По этой причине котлы для парной не имеют водяной рубашки, они только могут быть оснащены отдельным баком для подогрева воды. В обогреве помещения присутствует лучистая составляющая от нагретых наружных стенок топки. Вторая составляющая теплового потока, конвективная, присутствует за счет выполненных снаружи корпуса топки ребер. Они омываются воздухом помещения, который от нагрева циркулирует снизу вверх.

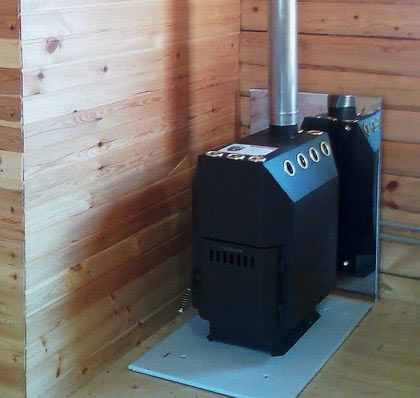

Котел для бани на дровах

Для устройства каменки в установке предусматривается специальная емкость, которая, как правило, закреплена сверху корпуса. Некоторые дровяные печи и котлы для бани оборудованы сеткой, которая ограждает топку со всех сторон и служит для засыпки камней.

Отопительный котел для бани

Третий, и самый дорогой вариант отопительной установки – это печь, отделанная шлифованным природным камнем.

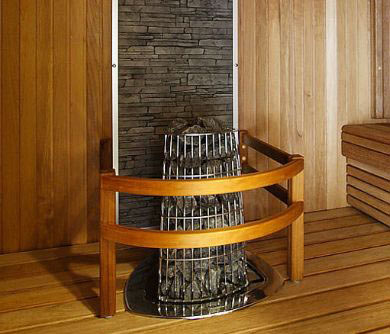

Электрический отопительный котел для бани – это вариант для домовладельцев, имеющих необходимые лимиты на электроэнергию и ставящих превыше всего комфорт при эксплуатации. Установки этого типа полностью автоматизированы, не требуют растопки и могут применяться даже в городских квартирах при наличии соответствующей вытяжной вентиляции. Но каждый любитель традиционной русской бани скажет, что тепло от них «неживое» и пользоваться такой парной не доставляет особого удовольствия. На самом деле раскаленные поверхности ТЭНов лишают воздух природной ионизации, придают ему некую «искусственность», отсюда и польза для здоровья от такой парилки невысокая.

Наилучший эффект во всех отношениях даст установка котла в баню, выполненного из специального кирпича или природного камня. Они долговечны, отлично отдают и долго сохраняют тепло после затухания. Котлы из камня имеют отличный эстетический вид и хорошо вписываются в интерьер помещения. В продаже имеются готовые комплекты таких бань, но стоимость материалов и монтажа очень высока, по этим причинам каменные печи доступны далеко не всем.

Достоинства и недостатки

Традиционно высокую популярность имеют. Их преимущества очевидны:

  • В качественных изделиях применяется специальный высоколегированный хромом чугун, который противостоит перепадам температур и не растрескивается.
  • Материал долговечен, срок его службы может достигать 25 лет.
  • Чугун не подвержен деформациям от воздействия высокой температуры.
  • Поверхностный слой материала не подвержен образованию окалины и со временем не разрушается.
Читать еще:  Чем поливать растения в доме

Недостаток, достойный внимания, можно выделить один: высокая стоимость. Более доступны в этом отношении дровяные котлы из жаропрочной стали. Но они не столь долговечны, а специфика растопки бани и самого рабочего процесса такова, что сварные швы топки испытывают повышенные нагрузки. В традиционных агрегатах для отопления дома стенки камеры сгорания охлаждаются водяной рубашкой, а дымовые газы уходят с максимальной температурой 200 ⁰С. Металлический дровяной котел для бани охлаждается только воздухом, из-за чего стенки камеры и сварные швы сильно разогреваются. Результат – прогорание мест соединений с течением времени.

Финский котел для бани

Второй фактор, разрушающий стальную камеру сгорания – высокая температура, при сжигании дров она достигает 600 ⁰С. Со временем на внутренних поверхностях топки образуется окалина, которая отпадает, тем самым уменьшая толщину металла. Через несколько лет дело может кончиться появлением «решета», когда вся стенка дровяного котла покрыта мелкими отверстиями. Промежуток времени, которое пройдет до появления такого эффекта, целиком зависит от качества применяемой стали и ее толщины, может находиться в пределах от 5 до 15 лет работы.

В связи с немалой стоимостью отопительного оборудования многие домовладельцы практикуют установку самодельных котлов для бани. Их преимущество в том, что можно самостоятельно подобрать толщину и марку стали для изготовления, всячески усилить конструкцию в местах соединений и приварить достаточное количество ребер для эффективной теплоотдачи. Также есть возможность сделать каменку любого типа и организовать хороший ее обогрев. По этим причинам самодельные котлы в баню на дровах приобретают все большую популярность.

Рекомендации по выбору котла для парной

Если вы определили для себя традиционный вид топлива — дрова, то выбор котла для бани в вашем случае будет делаться между двумя вариантами: стальным или чугунным корпусом агрегата. Чугун – хрупкий материал, поэтому при выборе котла из этого материала нужно убедиться, что в конструкции отсутствуют тонкие детали. В процессе длительной эксплуатации тонкие чугунные элементы могут попросту сломаться. Надо проследить, чтобы дровяной котел для русской бани из чугуна имел массивные петли дверец, рукоятки для их открывания и прочие детали. Стоит осмотреть рабочую поверхность камеры сгорания и остальное литье корпуса на предмет заводского брака в виде трещин или сколов.

Чугунный котел для бани

Дровяные печи для помещения парной представлены на рынке несколькими отечественными и зарубежными производителями. Среди них закономерно присутствие финских брендов, таких как NARVI или KASTOR. Как правило, финские котлы для бани сделаны качественно и нареканий при эксплуатации не вызывают. Единственное требование, которое необходимо выполнить вне зависимости от типа приобретенного агрегата – обеспечить хорошую тягу дымоходной трубы. Без этого печь никогда не выйдет на расчетную мощность и не сможет прогреть ваше помещение до высокой температуры. Если тяга слишком велика, проблему можно решить прикрыванием заслонки, а ее недостаток исправить гораздо труднее.

При выборе котла следует обратить внимание на дымоходный тракт внутри агрегата. Желательно, чтобы он имел как можно меньше изгибов и поворотов на пути наружу. Особенно это касается стальных агрегатов, поскольку температура дымовых газов в них велика и в местах наибольшего сопротивления металл будет прогорать интенсивнее.

Заключение

Для устройства в своем загородном доме традиционной русской бани наилучшим вариантом выглядит котел, работающий на дровах. Дальнейший выбор заключается в доступности отопителя по цене. Не следует забывать и о пожарной безопасности своей будущей бани, поэтому на такой серьезной покупке не стоит слишком экономить, лучше приобрести качественное надежное изделие.

Котлы для бань своими руками – пошаговая иснтрукция

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел – это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

  1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
  2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
  3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.
Читать еще:  Садовый шланг для полива с насадкой

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чертежи

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж – это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

  • Камера сгорания -1
  • Каменка -2
  • Дымоход -3
  • Вода -4
  • Топливо -5
  • Перегородка между каменкой и камерой сгорания -6
  • Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

  • Болгарка с отрезным элементом в виде круга.
  • Аппарат для сварки.
  • Арматурные обрезки.
  • Листы металла для колосника. Следует взять лист толщиной в 5 мм.
  • Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
  • Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно – пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

  • Сначала нужно взять бочку советского производства объемом в 500 литров.
  • Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
  • Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
  • Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
  • Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
  • Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие
