Универсальные помощники для индивидуального водоснабжения

Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Чтобы система водоснабжения смогла обеспечить максимальный комфорт жителям, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные узлы. Очень желательно начинать разработку еще на стадии архитектурного проекта.

Воплощать замыслы в жизнь и обустраивать водоснабжение частного дома своими руками должен если не профессионал, то человек, который вник во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначим устройство различных источников водозабора и предоставим рекомендации по выбору оборудования. Поэтапная инструкция по обустройству водоснабжения дополнена наглядными изображениями и видео-роликами.

Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Чтобы правильно подобрать параметры системы, необходимо:

  • Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
  • Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
  • Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации водопроводной системы дома чаще всего используют подземные воды, отдавая предпочтение защищенным водонепроницаемыми породами водоносным горизонтам.

Точки их забора и месторасположение на загородном участке необязательно согласовывать с органами СЭС, если эксплуатироваться будет не артезианская скважина. Для использования поверхностных источников необходимы специальные обоснования.

Выбор вида водозаборного сооружения в основном зависит от особенностей геологической обстановки местности, глубины расположения водоносных горизонтов, количества потребляемой воды.

Чаще всего используют скважины и колодцы, реже — каптажи родников и др. От конструкции сооружения зависит выбор определенного водоподъемного оборудования.

Сооружения для забора воды технической категории размещают не ближе 20 метров от очистных систем, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнений.

Участок для их устройства выбирают не подтапливаемый, исключающий затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна возвышаться на 80 см и иметь защищающую от осадков и пыли крышку.

При заборе, транспортировке и хранении воды необходимо использовать безопасные материалы, которые не будут ухудшать ее качество.

Использование скважины для организации водоснабжения

Выбор в пользу скважины чаще всего осуществляют, если вода залегает на двадцатиметровой глубине.

Скважины бывают двух типов:

  • Артезианские. Могут быть глубиной от 100 м и больше. Изредка бывают фонтанирующими, если устроены в распадке. Недостатком является высокая стоимость работ. Кроме того, вода может оказаться сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
  • Скважины неглубокого заглубления (в т. ч. абиссинские). Их установка стоит значительно меньше, но недостатком является то, что со временем они могут заиливаться, особенно если не используются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Скважины — это наиболее часто встречающиеся водозаборные сооружения.

Их конструкция может отличаться, но общий принцип устройства скважин сохраняется.

Они состоят из таких частей:

  • Устья и надземной части. По правилам, устье обустраивается в подземной камере – кессоне. Если кессон не используется, чтобы предотвратить просачивание дождевой воды в скважину, сооружают герметичный оголовок.
  • Ствола, стенки которого укрепляют обсадными трубами из стального сплава, пластмассы. Изредка для обустройства артезианских скважин на больших глубинах применяются асбестоцементные трубы.
  • Водоприемной части, которая имеет отстойник и фильтр. В скальных породах можно и не использовать приспособления для фильтрации.

Вокруг сооружения рекомендовано сделать отмостку. Для скважин, которые заиливаются, желательно оборудовать специальное место для отвода воды, чтобы не допустить размывание грунта во время промывки выработки.

Если место не получается организовать, для вывоза воды от промывки надо будет арендовать машину ассенизаторов.

Применение колодцев в качестве источника воды

Колодец сооружают преимущественно из бетонных колец, каменной кладки, иногда их стенки выполняют из древесины. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из того и другого. Если поступление идет через дно, заглубленное в песок, то его снабжают гравийным донным фильтром.

При поступлении воды через стенку устраивают специальные “окна” из пористого бетона, которые засыпают гравием в качестве дополнительного фильтра.

Читать еще:  С чего начать сооружение водоема

Детальная информация об организации водоснабжения из колодца представлена в статье.

Устройство каптажных камер при использовании родника

Устройство защитного сооружения над родником мало отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые оборудуют фильтрами. В скальных породах фильтрация не требуется.

Если в воде присутствуют взвешенные частицы, то камеру разделяют пополам перегородкой, один отсек служит для отстаивания и очистки от осадка, другой — для забора воды.

Для выхода лишней воды при наибольшем дебете источника, в стене камеры предусматривают переливную трубу. На ее конце устанавливают клапан, который пропускает воду, но предотвращает попадание в родник мусора и проникновения грызунов.

Оборудование для автоматической подачи воды

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинается с оценки типа водозаборного сооружения, его глубины и других характеристик.

Автоматизированная система включает:

  • насос или готовую насосную станцию;
  • систему фильтрации для очистки воды;
  • накопительную и регулирующую емкость;
  • наружный и внутренний трубопровод;
  • приборы для автоматического регулирования.

При установке емкостей и насосов необходимо четко выполнять требования изготовителей оборудования.

Регулирующие и накопительные баки для воды

Емкости для запаса воды различают по принципу эксплуатации:

  • Безнапорный негерметичный бак. Изготавливается преимущественно из полимерных материалов. Помогает создавать напор благодаря размещению в наивысшей точке системы. Чем выше установлен накопительный бак, тем больший напор воды будет в системе. Поднятие емкости на каждый метр увеличивает напор на 0,1 атмосферу.
  • Гидропневматический бак. Внутри он разделен на два отсека мембраной. Создает напор благодаря сжатому воздуху в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном вентилируемом помещении, температура которого не опускается до отрицательных значений. Под емкостью устанавливают поддоны для защиты от небольших протечек. Бак снабжают съемной крышкой и оборудуют запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы за единицу времени. Этот показатель является основополагающим в выборе гидроаккумулятора. У погружных насосов допустимый интервал между включениями больше, чем у поверхностных. Включаться им положено реже, значит, гидробак должен быть больше.

Для работы в тандеме с поверхностными насосами чаще всего покупают мембранные баки вместительностью от 12 до 24 л. Если в населенном пункте наблюдаются перебои с электричеством, то рекомендуется установить гидроаккумулятор на 250 и более литров, чтобы можно было закачивать и какое-то время хранить резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвальных помещениях, подсобках, в которых температура не опускает ниже нуля.

Очистка водопроводной воды от примесей

Способ очистки водопроводной воды выбирают по результатам ее анализа. Проанализировав их и определив наиболее острые проблемы, отдают предпочтение тому или иному устройству.

Например, если необходима очистка от ржавчины, то для этого применяют фильтрацию через специальные сменные картриджи для фильтров. Обезжелезователи также удаляют запах сероводорода и марганец.

С удалением фтора из воды поможет справиться фильтр реверсивно-осмотического действия, который используется для приготовления на кухне питьевой воды.

Для более тщательного очищения может применяться специальная станция для водоподготовки. Если необходимо уменьшить жесткость, используют фильтры умягчители. При использовании колодезной воды рекомендуют применять ультрафиолетовый обеззараживатель.

Выбор системы индивидуального водоснабжения

Современный загородный коттедж невозможно представить без удобной системы автономного водоснабжения. Если рядом существует развитая инфраструктура и возможно подключиться к централизованному водоснабжению, то тогда никаких вопросов не возникает. Но что делать при ее отсутствии?

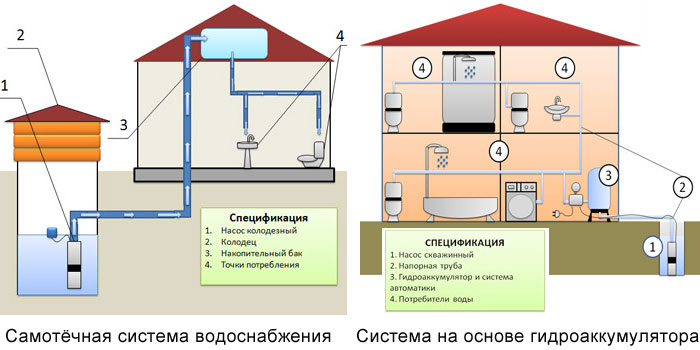

На данный момент наибольшую популярность приобрели две системы индивидуального водоснабжения: самотечная и на основе гидроаккумулятора. В первом случае в чердачном помещении устанавливается металлическая или пластиковая емкость большого объема, в которую насосом закачивается вода из колодца или скважины.

У такого решения два преимущества:
— большой объем запасенной воды, зависящий от вместительности емкости, дебета источника воды и надежности потолочных перекрытий (вес емкости с водой может достигать нескольких тонн);
— долговечность системы, что объясняется отсутствием изнашивающихся компонентов.
Если сопоставить количество преимуществ и недостатков, то самотечную систему нельзя назвать лучшим выбором и ее использование ограничено. Основными причинами этого являются:
— низкое давление воды в самотечной системе.

Из законов физики следует, что для получения давления в 1 атм. емкость с водой должна быть поднята на высоту 10 метров. Меньшая высота означает меньшее давление, поэтому нетрудно понять, что в реальных условиях давление редко достигает даже половины этого, при том, что комфортным можно считать не менее одной атмосферы (в зависимости от предпочтений человека);
— необходимость организации подогрева емкости. В противном случае в зимний период возможно замерзание запасенной воды. Это легко объяснить: нежилое чердачное помещение выполняется без отопления, а в жилом (мансарда) размещение емкости нецелесообразно;
— автоматизация работы всей системы сопряжена с трудностями, вызванными отсутствием стандартизованных автоматических элементов;
— емкость требует периодической чистки.

Всех указанных недостатков лишена система на основе гидроаккумулятора. Гидроаккумулятор представляет собой металлический бак, с размещенной внутри «грушей» из специальной резины. В промежуток, образованный стенками бака и «грушей» закачан воздух. При наполнении «груши» водой воздух сжимается и начинает оказывать давление, сила которого находится в прямой зависимости от количества закачанной воды. Работой насоса управляет механическое реле давления, подключаемое к гидроаккумулятору, а обратный клапан не позволяет воде вытекать обратно через насос.

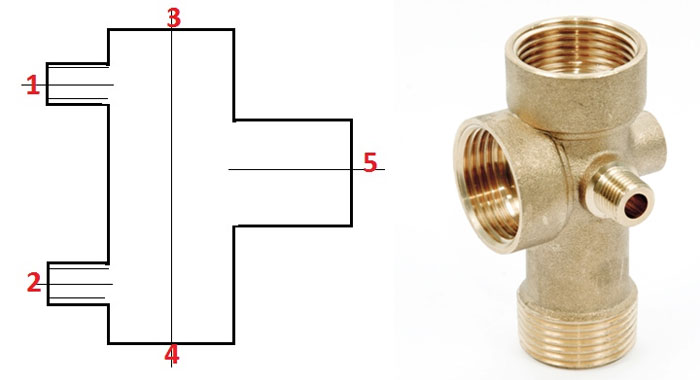

Все эти компоненты подключаются посредством пятиходового штуцера:
1 — для подключения манометра, позволяющего оценить давление (количество воды);
2 — сюда подключается реле давления;
3 — ветка в домашнюю систему водоснабжения;
4 — подача воды насосом из источника;
5 — для подключения самого бака.

Читать еще:  Слив в водоемы ядохимикатов избыток удобрений в результате полива

Как видно, несмотря на кажущуюся сложность, на самом деле вся конструкция очень проста, а, значит, надежна. Единственное, на чем не нужно экономить — это на качестве «груши». Выбирая объем гидроаккумулятора, нужно учитывать паспортные данные используемого насоса: они должны соответствовать друг другу, иначе у насоса просто не хватит мощности накачать бак до желаемого давления.

Гидроаккумулятор — это компактное изделие, устанавливать которое можно даже в ванной комнате. Хотя его вместительность часто уступает объему емкости самотечных систем, тем не менее, полностью автоматическая работа позволяет сделать это различие незаметным. Создаваемое им давление достаточно даже для работы мембранных фильтров питьевой воды (при правильной настройке). От человека требуется раз в квартал проверять давление воздуха и при необходимости его подкачивать: никакой чистки, проблем с замерзанием и излишней нагрузкой на перекрытия. Появление гидроаккумуляторов позволило человеку приблизиться к природе, дав возможность обустроить комфортный быт вдали от городов с их централизованными системами водоснабжения.

Проектирование и монтаж системы водоснабжения

Предлагаем выполнение работ по проектированию и профессиональному монтажу автономного водоснабжения от компании «Водная Помощь:

  • Проектирование оптимальной для загородного дома схемы водоснабжения;
  • Подбор и доставка необходимого оборудования;
  • Монтаж элементов в единую автономную систему;
  • Проведение пусконаладки;
  • Постоянное сервисное обслуживание.

Проектирование и монтаж автономной системы водоснабжения должны выполнять профессионалы.

Отдайте предпочтение профильной фирме, осуществляющей комплексный подход – работы под ключ и сервисное обслуживание индивидуальных систем водообеспечения.

Это поможет избежать траты времени на поиски исполнителей и проблем по устранению различных нестыковок, почти всегда возникающих при работе над одним объектом специалистов из разных организаций.

Работы по монтажу системы водоснабжения

Монтаж системы автономного водоснабжения начинается со строительства колодца или
скважины. Если есть источник воды, то для организации индивидуального водоснабжения останется осуществить:

  • Установку насоса;
  • Прокладку водопровода;
  • Подключение гидроаккумулятора и автоматики;
  • Монтаж внутренней трубопроводной сети;
  • Установку и подключение сантехнических устройств и бытовой техники;
  • Подключение
    системы защиты от протечки воды.

В зависимости от типа создаваемой системы может потребоваться и ряд других дополнительных работ.

Проект систем водоснабжения

До начала монтажных работ необходимо разработать проект системы водоснабжения:

  1. Для того чтобы смонтировать эффективную, надежную и долговечную систему водоснабжения и в ближайшем будущем не тратить дополнительные средства на
    модернизацию системы или
    капитальный и текущий ремонт.
  2. Проектирование позволит избежать перерасхода строительных материалов и комплектующих.

Варианты монтажа автономного водоснабжения

  1. Монтаж автономной системы водоснабжения, предназначенной только для полива участка – самая простая схема водоснабжения. При наличии источника воды достаточно будет установить насос с водоподъемной трубой.
  2. Доставка воды из источника в дом. Помимо установки насоса потребуется прокладка водовода, монтаж гидроаккумулятора и автоматики. Если источник воды является малопроизводительным, а воды в доме требуется много, понадобится установить накопительную ёмкость. Если систему водоснабжения предполагается использовать только в теплое время года, трубу от источника к дому можно проложить по земле или неглубоко зарыть.
  3. Монтаж системы водоснабжения загородного дома, способной работать зимой. В этом варианте предполагается установка кессона над устьем скважины или монтаж скважинного адаптера, прокладка водопровода ниже уровня промерзания грунта, монтаж системы кабельного обогрева там, где водопроводная труба находится в зоне промерзания.

«Водная помощь» выполняет полный комплекс услуг в области обеспечения частных домов индивидуальными инженерными системами. Огромный опыт и высокая квалификация наших специалистов позволяют воплощать в реальность любые замыслы в области автономного водоснабжения. Профессиональный монтаж систем водоснабжения – только одно из направлений нашей деятельности. Мы берём на себя все заботы о создании и обслуживании водоснабжения, водоподготовки и канализации.

Какую систему автоматического водоснабжения лучше купить: ищем баланс цены и качества

Неотъемлемым этапом строительства современного загородного дома или дачи является организация системы водоснабжения. И колодец на участке — это уже не решение: в XXI веке ходить по воду с ведром как минимум странно. Самый простой выход из ситуации — подключение к централизованному водопроводу. К сожалению, такая возможность есть лишь у единиц. Большинству же приходиться столкнуться с проблемой организации автономной системы водоснабжения.

Недорогое и технически несложное решение — автоматическая насосная станция. О том, что это такое, какими характеристиками обладает этот агрегат и кому он подойдет, мы расскажем в этой статье.

Что учесть при выборе автоматической насосной станции

Автоматическая насосная станция водоснабжения — это оборудование, состоящее из резервуара-гидроаккумулятора, в котором хранится небольшой запас воды, насоса, манометра, реагирующего на изменение давления, и автоматики, включающей и выключающей агрегат. Станция включается по умолчанию, стоит только вам повернуть вентиль крана или смыть воду в туалете.

Ключевой элемент станции автоматического водоснабжения — насос. Именно он качает воду из скважины, колодца или речки и подает ее к точкам водоразбора — проще говоря, кранам, унитазам, стиральным машинкам и прочей технике.

Итак, если вы хотите купить автоматическую насосную станцию, поинтересуйтесь следующими параметрами выбранной модели:

Производительность

Этот показатель определяет, сколько точек могут питаться от насоса одновременно. Чтобы рассчитать необходимую производительность, нужно учесть и количество точек водоразбора, и интенсивность их использования, и количество членов семьи, которые будут ими пользоваться, а также ресурс самого источника воды. В среднем же для загородного дома, в котором семья из 2–4 человек живет постоянно, производительность должна быть не меньше 3-х кубометров воды в час, а для дачи, куда приезжают только на выходные, хватит и 1-го кубометра в час. Но производительность должна быть выше, если вам нужна вода для полива огорода, если на участке установлен фонтан или декоративный пруд.

Мощность

Чем больше потребление воды, тем выше должен быть этот показатель. Для дачи хватит автоматической насосной станции мощностью 0,6—1,5 кВт, для жилого дома лучше подобрать более мощную модель.

Читать еще:  После полива на земле в огороде белый налет что делать

Тип насоса

Насосы бывают поверхностными и глубинными. Выбор зависит от того, из какого источника поступает вода. Если речь идет о реке или озере, а также о неглубоком колодце, подойдет поверхностный насос. Для узких глубоких скважин и колодцев потребуется скважинный.

Уровень давления

Этот параметр показывает, какое давление водопроводный насос может обеспечить. На характеристику стоит обратить особенно пристальное внимание, если некоторые точки водоразбора расположены на втором этаже и выше — насос со слабым давлением просто не сможет обеспечить достаточный напор.

Объем гидроаккумулятора

Гидроаккумулятор — это бак, в который вода поступает перед тем, как двинуться дальше, в систему водоснабжения. Автоматическая насосная станция включается в тот момент, когда уровень воды в резервуаре опускается ниже определенной отметки. Лучше остановить свой выбор на модели с большим баком емкостью от 50-ти литров. У крупного резервуара есть еще одно преимущество — если электричество на время отключат, у вас будет минимальный запас воды.

Система защиты от сухого хода

Эта функция присутствует только в насосных станциях высокого класса, но она необходима, если уровень воды в источнике нестабилен. При отсутствии воды в колодце насос автоматически отключается. Это помогает избежать поломок, связанных с перегревом качающего узла.

Плюсы и минусы систем автоматического водоснабжения: бренд имеет значение

Выбор автоматических насосных станций на рынке огромен, их выпускают как крупные компании, так и мелкие фирмы. Мы приводим обзор самых известных производителей систем автоматического водоснабжения — продукция этих компаний получает лестные отзывы покупателей. Однако у станций каждого из этих брендов есть недостатки, о которых следует узнать заранее.

Это почтенная итальянская компания, которая производит станции автоматического водоснабжения более 40 лет. Бытовые насосные станции DAB оснащаются насосами с чугунным или стальным корпусом качающего узла, баки всегда стальные, нержавейка или крашеная оцинковка. При этом они относительно компактные и легкие. Отдельно стоит отметить большой выбор моделей — от совсем миниатюрных до габаритных, мощных агрегатов. Самая популярная и универсальная линейка — AQUAJET. Именно среди моделей этой серии большинство владельцев загородных домов находит подходящий насос. Но у DAB есть и недостаток — некоторые потребители отмечают, что при включении нескольких кранов давление может «прыгать». К тому же насосные станции DAB лучше использовать там, где вода в источнике чистая.

GARDENA

Отличительная особенность автоматических насосных станций GARDENA — встроенный фильтр грубой очистки, который задерживает песок и частички глины. Кроме того, автоматические насосные станции GARDENA долговечны, поскольку производитель подходит к процессу их создания с поистине немецкой щепетильностью, и весьма экономичны. Единственный недостаток продукции этого бренда — высокая цена.

GRUNDFOS

Мощные насосы датского производства, которые прекрасно держат давление, не боятся даже загрязненной воды (в разумных пределах) и отличаются надежностью — чинить такой насос вам, скорее всего, не придется. Значительное преимущество насосных станций GRUNDFOS — если не тишина, то очень низкий уровень шума, благодаря чему их можно устанавливать и в двух шагах от дома. Однако все эти преимущества сказываются на цене — ее не назовешь демократичной.

MARINA

Итальянский бренд, один из мировых лидеров в сфере производства гидрооборудования. Продукция Marina надежна, удобна и проста в использовании, а модельный ряд автоматических насосных станций широк — можно выбрать и насос для маленькой дачи, и систему, которая обеспечит водой особняк с садом. К недостаткам можно отнести тот факт, что насосные станции этого бренда обычно оснащены небольшим баком.

METABO

Насосные станции этого немецкого бренда разрабатываются в Германии, но собираются в Китае под крайне бдительным присмотром конструкторов. В результате цена получается невысокая, а качество — европейское. Это достойная альтернатива GARDENA, особенно если вы в настоящий момент стеснены в средствах.

PATRIOT

Американская компания, которая выпускает не только автоматические насосные станции, но и строительные инструменты и оборудование. Насосы PATRIOT оборудованы надежными двигателями, экономичны и стабильны в работе. Недостатком этих насосов можно назвать небольшую производительность — она нередко оказывается даже ниже обозначенной в технических характеристиках.

«ДЖИЛЕКС»

Это один из немногих российских производителей, поставляющих на рынок насосные станции конкурентоспособного качества. Для использования в российских условиях они в чем-то даже лучше европейских агрегатов. Все автоматические насосные станции «Джилекс» рассчитаны на работу в условиях нестабильного напряжения, могут без малейшего вреда перекачивать даже очень сильно загрязненную воду. Словом, для дачи это оптимальный вариант. Но имейте в виду, что у продукции этого бренда есть небольшие проблемы с расчетной глубиной забора воды, так что лучше выбирать более мощную модель.

Итак, если вы хотите купить автоматическую насосную станцию, подбирайте модель исходя из ваших потребностей. Для глубоких скважин и колодцев лучше всего подойдет станция автоматического водоснабжения с глубинным насосом и большим баком-гидроаккумулятором. Для неглубоких источников будет достаточно поверхностного насоса. Если вы ищете автоматическую насосную станцию для дачи, где проводите всего несколько дней в месяц, и хотите сэкономить, купите модель с небольшим гидроаккумулятором. Большой 50-литровый бак в такой ситуации просто не нужен. Однако он необходим, если вы живете в доме постоянно.

Если вы пла­ни­ру­е­те поль­зо­вать­ся ав­то­ма­ти­чес­кой на­сос­ной стан­ци­ей не толь­ко ле­том, но и зи­мой, по­за­боть­тесь о за­щи­те аг­ре­га­та от за­мер­за­ния. Для это­го на­сос ус­та­нав­ли­ва­ют в за­глуб­лен­ной утеп­лен­ной ка­ме­ре, ко­то­рую на­зы­ва­ют кес­со­ном.
