Разработка схемы канализации

Разводка канализации в частном доме: составление схемы и проекта + этапы проведения работ

Отдельный раздел проектирования инженерных коммуникаций – планирование канализационной системы. Владельцам коттеджей и дачных домиков зачастую приходится самостоятельно заниматься составлением схемы и монтажом оборудования, поэтому знать нюансы организации работ просто необходимо.

Эффективность работы системы во многом зависит от того, правильно ли выполнена разводка канализации в частном доме – внутренняя система труб и оборудование, подключенное к ним. Для грамотного проектирования важно учесть все: от выбора комплектующих до материала изготовления отдельных элементов. А мы расскажем как это правильно сделать.

Проектирование канализационной системы

В отличие от систем электро-, газо-, водоснабжения, которые устанавливаются согласно заверенной в определенных инстанциях документации, канализацию на собственном земельном участке и в доме разрешено обустраивать без разрешительных бумаг.

Однако без проекта не обойтись, так как он подстрахует от ошибок, связанных с нарушением общепринятых требований.

Например, одним из частых нарушений является несоблюдение границ санитарной зоны при установке сливной ямы. Системы подачи и слива не должны контактировать друг с другом.

Устройство внутренней разводки часто связано с ошибками в организации вентиляции, неправильном выборе диаметра труб или угла наклона.

Построением аксонометрической схемы обычно занимаются специалисты. Они же производят гидравлические расчеты внутренней сети и магистрали, находящейся с наружной стороны здания. Сейчас есть и более интересный вариант – создание модели канализации в 3D формате.

Программы 3D моделирования позволяют составить точный и полноценный проект, максимально упрощающий выбор труб, фасонных элементов, крепежей, а также способов монтажа.

За проектом обращаются к специалистам, когда хотят сократить риски. Но есть и другой вариант – изучить санитарные и технические нормативы, ознакомиться со схемами внутренней разводки, научиться разбираться в качестве сантехнического оборудования и составить проект самостоятельно.

Размещение важных узлов системы

Особенность автономной канализации в том, что принципы ее обустройства зависят от каждой составляющей в общей системе.

Например, критерием выбора накопителя для сточных вод является не только число проживающих в коттедже, но и количество подключенных источников слива технических и хозяйственных вод – из дома, гаража, бани, летней кухни.

По месту и основным функциям канализация делится на 3 категории:

• внутренняя – сеть трубопроводов от сантехнического оборудования до выхода наружу, за стены дома;
• наружная – магистраль от зданий (дома, бани) до очистного оборудования;
• системы очистки – септики, накопители, поля фильтрации, колодцы, отстойники, станции биологической очистки.

Обдумывая схему внутренней разводки канализации в доме, нужно учитывать расположение наружной магистрали и очистительного (накопительного) оборудования.

Полноценная система включает в себя не только отводы бытовых домашних стоков, но и ливневку – комплекс дождеприемников, желобов, труб и соединительных элементов, отвечающий за сбор и аккумуляцию дождевых вод.

Бытовую канализацию на схемах обычно обозначают К1, ливневую – К2. Существует третий тип – К3, но это промышленное оборудование, которое к частному хозяйству отношения не имеет.

Анализ исходных данных

Условия обустройства канализации у всех разные. Для маленьких дачных домиков характерна простейшая система: стояк с отводом трубы в сантехузел, где установлены унитаз и душевая кабинка.

Многокомнатные или двухэтажные коттеджи оборудованы сетью трубопроводов, которые также сходятся к одному стояку, реже – к двум.

Соответственно, проекты для разных домов буду отличаться. Чтобы учесть все нюансы, необходимо еще перед выбором схемы ответить на ряд вопросов:

• Какой способ очистки стоков целесообразен?
• Есть ли возможность подключения к централизованной канализации?
• Какое количество сточных вод должно принимать очистное сооружение в сутки?
• Как часто будут пользоваться системой слива? (Круглогодично, сезонно, по выходным).
• Необходимо ли дополнительное утепление трубам?
• Какой трубный материал оптимален для создания сети?
• Будут ли стоки сливаться самотеком или потребуется насос?

Большая часть вопросов возникнет в процессе составления проекта, когда потребуется выбирать схему разводки и материалы для ее сборки.

Точно так же прокладывается и наружный трубопровод – с наклоном от здания к яме или очистному сооружению.

Важные правила устройства внутренней сети:

• сечение труб выбирают с учетом объема стоков;
• в процессе монтажа применяют принцип последовательного подключения;
• количество поворотов и резких перепадов высот сводят к минимуму;
• обязательно устанавливают вентиляционное оборудование;
• продумывают места монтажа ревизионных люков;
• выбирают теплоизоляцию для участков, проходящих в неотапливаемых зонах.

Если трубопровод имеет большую длину, наклон по всей линии выдержать сложно, поэтому устанавливают дополнительное оборудование – циркуляционный насос.

Планирование работ и выбор схемы

Монтаж канализационных труб обычно выполняется вместе с установкой водопровода, соответственно и проектировать эти две системы лучше совместно.

Если обобщить все документы, составляющие проект, и пытаться действовать по правилам, то получится следующий список:

1. Общие данные – описание и условия монтажа систем водоснабжения и водоотведения с опорой на нормативные документы.
2. Экспликация помещений (пояснение к схеме) с указанием мокрых зон и способа их гидроизоляции.
3. Расчет объемов потребления воды и водоотведения с учетом норм.
4. Поэтажный план расположения водопровода и аксонометрическая схема.
5. Поэтажный план расположения канализации.
6. Спецификация – перечисление всех составных элементов с указанием количества или метража.

Последний пункт сложно высчитать, если не будет точной схемы (модели) трубопроводов с обозначением всех поворотов и соединений.

Обладая разработанными под конкретное здание схемами, сделать разводку становится намного легче, а при наличии современных материалов под силу почти любому.

Поэтому владельцы новых частных домов поступают следующим образом: документацию заказывают у проектировщиков, а монтажом занимаются самостоятельно.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

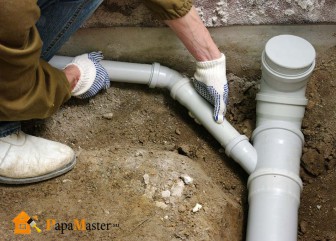

• Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
• Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
• Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Проектирование канализации

При возведении различных объектов одним из этапов строительства является проектирование и монтаж канализации. Грамотно спроектированная и качественно установленная система канализации влияет не только на комфортные условия человека, но и на безопасность окружающей среды.

Канализационная система представляет собой комплекс сооружений из инженерных сетей и оборудования для сбора и транспортировки сточных вод к очистным сооружениям. Проект и монтаж системы выполняют с учетом установленных норм и правил (СНиП, ГОСТ, СП). Поэтому, чтобы избежать возможных неприятностей, связанных с эксплуатацией системы, проектными и монтажными работами должны заниматься профессионалы.

Наша компания ООО «ЭНВАЙРОНМЕНТ РУС» специализируется на проектировании и монтаже систем наружной и внутренней канализации. Наши сотрудники – это опытные и квалифицированные специалисты в данной области, и в работе мы используем инновационные технологии.

Основные этапы проектирования сетей канализации

Чтобы создать проект, а потом и установить систему водоотведения специалистам нужно проделать ряд операций. Так, например, для определения характеристик грунта необходимо провести инженерно-геологические исследования. Также тщательно изучают архитектурные особенности сооружения, выясняют пропускную способность городских коммунальных сетей.

Для создания проекта специалисты выясняют следующую информацию:

• Способ подачи воды к объекту.
• Способ утилизации сточных вод.
• Расположение здания относительно других объектов, его особенности и назначение.
• Определение месторасположения стояка.
• Количество присоединительных сантехнических точек на объекте.
• Нагрузка на грунт и глубина его промерзания.
• Наличие подземных вод и прочее.

Само проектирование состоит из таких этапов.

1. Сбор данных.
2. Создание технического задания на основе полученных данных и с учетом установленных нормативных требований.
3. Составление проекта.
4. Согласование проектного документа с надзорными инстанциями.
5. Создание рабочей документации.

Разработка схемы канализации

Канализационная система бывает:

Внутренняя система состоит из труб внутри здания, наружная – вывод из дома и трасса сточной воды до места обеззараживания.

Для каждого вида канализации разрабатывают отдельный проект. В схеме внутренней системы указывают расположение труб внутри объекта (отвод от сантехнических приборов), а в схеме для наружной канализации расписывают отвод стоков в септик.

При проектировании систем внутренней канализации необходимо учитывать следующее:

• месторасположение сантехнического оборудования (унитаз, мойка, душевая, ванная и т.п.).
• месторасположение бытовых приборов (стиральная машина, посудомоечная и т.п).

Вся внутренняя система труб врезается в общий стояк, по которому стоки выводятся наружу.

Проект системы наружной канализации учитывает:

• расположение труб под землей;
• организация смотровых колодцев для контроля, обслуживания и ремонта трубопровода;
• выбор материала для труб (материал труб может отличаться от внутренних).

В зависимости от того, куда в конечном итоге попадают стоки, канализация бывает:

• централизованная (слив в централизованный коллектор);
• автономная (стоки попадают в выгребную яму или современный септик).

Стоимость проектирования канализации сооружения в Москве

Сегодня старые чугунные трубы успешно заменяются трубопроводом из полимерных материалов. Внедрение современных технологий и инновационных материалов в системе водоотвода позволяет значительно упростить монтажные работы и сэкономить бюджет. При этом полимеры обладают всеми необходимыми для эксплуатации свойствами, имеют высокие технические показатели, долгий срок службы, и меньшее число недостатков в сравнении с традиционными материалами.

Для создания качественного проекта системы канализации необходимо учитывать множество моментов и деталей. Поэтому стоимость проектирования формируется в индивидуальном порядке и рассчитывается, исходя из таких факторов:

• тип и масштабы объекта;
• вид водоотведения;
• сложность разработки;
• количество сантехнических точек;
• сложности в согласовании документации;
• выбор материалов и оборудования.

Заказать расчет проекта

За детальной информацией по расчету проектирования Вы всегда можете обратиться к нам в ООО «ЭНВАЙРОНМЕНТ РУС». Вам мы предоставим квалифицированную консультацию, рассчитаем смету, спроектируем внутреннюю и наружную канализацию, смонтируем и запустим систему.

Мы способны предоставить качественный и комплексный подход в вопросе организации водоотвода, поэтому обращаясь к нам, Вы получите минимум хлопот и отменный результат по приемлемой цене.

Разрабатываем своими руками схемы канализации в частном доме соблюдая все правила

Сделать данную работу совершенно самостоятельно довольно сложно, но, не смотря на все, вполне возможно. Самое главное – очень внимательно отнестись к этапу разработки чертежей. Именно в этот период решаются все самые главные вопросы и проблемы, которые, несомненно, выступят у вас на пути, если будут благополучно упущены ранее. Соблюдая приведенные ниже советы и правила, в итоге вы получите бесперебойно работающую систему.

Разработка своими руками схемы канализации в частном доме с учетом имеющихся данных

В процессе разработки своими руками схемы канализации в частном доме должны быть учтены следующие моменты:

1. Обязательно должны быть обозначены все выходы труб: мойки, раковины, ванны, стиральные и посудомоечные машины (если будут подключаться к стоку напрямую), биде и прочее. Расположение на чертеже должно быть точным, это очень нам поможет в последующем времени.

2. Определитесь со способом установки стоковых каналов: закрытый или открытый. Первый вариант предпочтительнее, но в финансовом плане более дорогостоящий. Последний же менее эстетичен, зато выйдет гораздо дешевле. Для того чтобы скрыть от глаз неприглядные элементы системы понадобится штробление стен и полов и соответственно их последующая заделка.

3. Не стоит жалеть о выборе более сложного и дорогого метода установки. Можно несколько удешевить его посредством увеличения штроб. Таким образом, можно будет уложить в нее не одну, а несколько труб. Совместная укладка водопровода вместе с отводом нечистот сэкономит еще и ваше время. Не забудьте о том, что канал с грязной водой должен идти по дну штробы, а канал с чистой – по верху.

4. Определите самое дальнее место стокового отверстия, на чертеже обозначьте, что уровень трубы здесь будет самым высоким. Внутренние трубы далее будут только опускаться, и самой нижней точки достигнут на выходе из зоны жилого пространства.

5. Угол наклона будет смещаться следующим образом. Диаметр элемента для стока менее 80 мм – спад на 2 см вниз на каждый проложенный метр. Диаметр элемента менее 100 мм – спад на 3 см.

6. Желательно чтобы через дом проходила только одна основная труба для стока. Именно к ней будут делаться подводы меньшего размера ото всех имеющихся стоковых отверстий в доме.

7. Место выхода определяется тем, в каком именно месте будет установлен септик. Крайне неверно, если последний будет размещен на южной стороне, а сток будет выходить на северную сторону. Придется прокладывать его дальше вокруг всего дома, что повлечет большие траты и увеличит риск возникновения поломок или засоров.

Определение по фото канализации в частных домах выполненных своими руками самых выигрышных вариантов

На приведенных сделанных своими руками фото канализации в частных домах представлены два варианта обустройства основного места схождения стоковых вод. Рассмотрим их преимущества, а также правила обустройства подвода к ним.

1. Вариант первый – яма для хранения. Воды спускаются к отведенному месту, накапливаются там и через время их оттуда либо вычерпывают, либо откачивают. Преимущества: более легкий способ монтажа и небольшие материальные затраты. Недостатки: множество хлопот с осушением и траты на откачку содержимого.

2. Вариант второй – ямы для хранения и переработки. Воды спускаются к отведенному месту, в процессе накапливания более тяжелые элементы содержимого спускаются на дно, вода поднимается наверх и переходит в соседнюю емкость. Там они постепенно всасываются в грунт и проходя своеобразную фильтрацию распространяются по участку. Минусы: больше работ связанных с установкой и больше трат. Плюсы: отсутствие лишних хлопот и необходимости в оплате откачки.

Правила по установке подвода:

1. Глубина пролегания не менее 70 см. Чем дальше находится место для хранения, тем глубже будет опускаться край подвода. При 30 метровой длине отвода, его край будет входить в место для хранения на глубине в 1.5 м.

2. Учитывайте суровость зим вашего региона. Если земля промерзает глубже места пролегания отвода, то его необходимо будет, либо еще больше заглубить, либо утеплить.

3. Правило об угле наклона остается прежним и для установки внешнего отвода.

4. Отвод должен располагаться по прямой линии: от места выхода из жилой зоны, до места входа в хранилище. Желательно чтобы на его пути не вставали препятствия, в крайнем случае, придется огибать их.

Предварительные чертежи помогут вам просчитать общую длину всех отводов, количество поворотов и прочее. Можно существенно сэкономить на закупке материалов зная их точное необходимое количество. Помимо этого работы не будут приостанавливаться из-за необходимости докупки чего-нибудь.

Разработка схемы канализации

Министерство регионального развития, строительства и ЖКХ

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 484-ст межгосударственный стандарт ГОСТ 21.704-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5 ВЗАМЕН ГОСТ 21.604-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты»

ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2016 N 1801-ст c 01.07.2017

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 3, 2017 год

1 Область применения

Настоящий стандарт устанавливает состав и правила выполнения рабочей документации наружных сетей водоснабжения и канализации объектов строительства различного назначения.

2 Нормативные ссылки

ГОСТ 2.317-2011 Единая система конструкторской документации. Аксонометрические проекции

ГОСТ 21.101-97* Система проектной документации для строительства. Основные требования к проектной и рабочей документации
_______________
* В Российской Федерации действует ГОСТ Р 21.1101-2013.

ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов

ГОСТ 21.114-2013 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(Измененная редакция, Изм. N 1).

3 Общие положения

3.1 Рабочую документацию наружных сетей водоснабжения и канализации выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).

3.2 В состав рабочей документации наружных сетей водоснабжения и канализации (далее — сети) включают:

— рабочие чертежи, предназначенные для производства строительных и монтажных работ (основной комплект рабочих чертежей марки НВК);

— спецификацию оборудования, изделий и материалов по ГОСТ 21.110;

— локальную смету (при необходимости).

3.3 Основной комплект рабочих чертежей марки НВК при необходимости может быть разделен на основные комплекты рабочих чертежей марки НВ (наружные сети водоснабжения) и НК (наружные сети канализации).

3.4 В состав основных комплектов рабочих чертежей марок НВ, НК и НВК включают:

— общие данные по рабочим чертежам;

— чертежи (планы, профили и элементы) сетей;

— схемы напорных сетей.

3.5 Буквенно-цифровые обозначения сетей и соответствующих трубопроводов присваивают по ГОСТ 21.205.

Пример — В2, К2

Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н».

Пример — К4Н

3.6 Элементам сетей присваивают обозначения, состоящие, как правило, из марок, приведенных в таблице 1, и порядковых номеров элементов в пределах каждой сети, например, Д1, Д2, ПГ7, ПГ8.
