Как создать систему водоснабжения из колодца своими руками?

Планируя провести автономный водопровод, в качестве источника человек достаточно часто использует колодец: его можно вырыть на любом участке, причем достаточно просто и недорого.

Решение вопроса таким способом актуально как для дачи, так и для загородного коттеджа, в котором круглогодично проживают люди.

Колодец с «домиком» на дачном участке

Естественно, что схема водопровода имеет множество нюансов – и все из них требуют внимания при планировке и укладке, особенно если Вы собираетесь провести его своими руками.

1 Схема колодезного водопровода для дачи

Для начала – разберемся, как именно в общих чертах будет выглядеть водопровод с таким источником.

Вблизи дачи (дома) вырывается колодец требуемой глубины, к которому подводится водопровод. Для подъема воды используется насос (какой именно – вкратце обсудим ниже). Он будет нагнетать воду в систему, создавая и поддерживая в ней требуемое давление – чтобы напор из крана был достаточно сильным.

По всему дому выполняется разводка труб водоснабжения – они укладываются от колодца до насоса, от насоса – до дома, а затем – к каждому из потребителей: кранам, унитазам, душевым кабинам, ванным, стиральным машинам, посудомойкам, сауне, поливочной системе (если монтаж выполняется для дачи).

Для того, чтобы провести водопровод своими руками – требуется подробнее разобраться в вопросе требуемого оборудования. Список следующий:

1. Насос.
2. Бак-гидроаккумулятор.
3. Колодец. Желательно с лестницей.
4. Система трубопровода.
5. Утепление водопроводного участка, пролегающего по улице.
6. Запорно-регулирующая арматура (водопроводный кран).
7. Обратные клапана.
8. Система фильтрации.

1.1 Выбор насоса

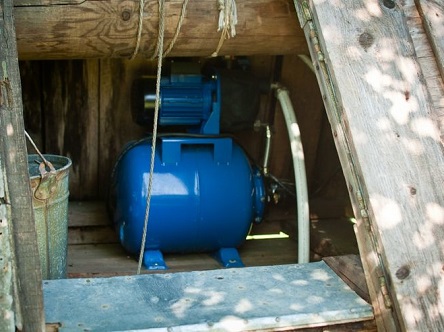

Насосная станция в «домике» для колодца

Устройство водопровода в обязательном порядке должно содержать насос – установку, перекачивающую воду. Она может быть погружой (когда сам агрегат находится в воде) или поверхностной (когда насос стоит на поверхности, а в воду – опускается шланг или труба).

Помимо отличий в расположении, может различаться еще и само устройство насоса по принципу действия. Он может быть вибрационным (когда работу выполняет поршень и мембрана, создающая колебания) либо центробежным (когда воду перемещает колесо с лопастями).

Первый вариант менее удобен – поскольку обладает меньшей производительностью, и подходит в основном для работ на даче. Второй – более подходит в случаях, когда нужно создать полноценный водопровод для загородного дома ввиду того, что при одинаковых размерах может обеспечивать большую производительность.

Кстати, о производительности – при выборе устройства требуется уделять внимание его качественным характеристикам – в противном случае система не будет полноценно функционировать. В частности, внимание требуется обращать на следующие параметры:

1. Глубина, с которой насос может поднимать воду – обычно составляет до 10 метров.
2. Производительность – объем воды (исчисляется в литрах за минуту или «кубах» за час), которую устройство способно нагнетать в систему.
3. Напор – мощность, с которой устройство способно нагнетать воду и насколько далеко.

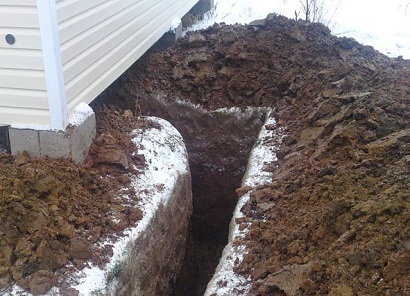

Траншея для трубопровода от колодца в дом

Если с первым пунктом все понятно – нужно попросту погружать насос (или шланг) не ниже, чем на определенную глубину (единственный нюанс – до дна должно оставаться около 50-60 см) – то два оставшихся требуют применения определенных формул.

Для расчета производительности требуется знать, сколько примерно воды потребляет система в пиковые часы:

• душевая кабина (или ванная) – около 9 литров в минуту;
• водопроводный кран, открытый полностью – около 5 литров в минуту;
• туалет (при смывании и наполнении бачка) – около 5 литров в минуту.

Помимо этого могут быть и другие потребители:

• система полива (на 1 «квадрат» поверхности уходит еще примерно 4 литра воды в сутки – в среднем, конечно);
• стиральная машина – около 40-50 литров на 1 цикл стирки;
• посудомоечная машина – около 8-14 литров (в зависимости от размеров) на 1 цикл мойки.

Несложно подсчитать, что при полной нагрузке (к примеру – 2 открытых крана, используемый унитаз и душ) требуется обеспечить примерно 9 + 5 + 5 + 5 = 24 литра воды в минуту.

Сюда же следует прибавить расчеты и по поливу – в случае, если проектируется автономное дачное водоснабжение. Используя вышеупомянутые данные, каждый желающий сможет без проблем рассчитать требуемый параметр, руководствуясь своими особенностями (количеством санузлов, кранов, наличием/отсутствием системы полива и так далее).

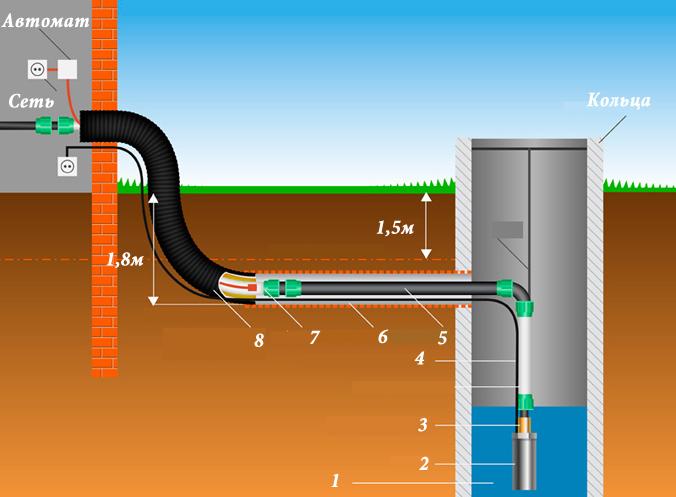

Условная схема водоснабжения дома из колодца

По напору устройство следует выбирать по другому принципу. Для этого считается длина от места водозабора и до самого дальнего конечного потребителя. При этом вертикальная длина считается 1:1 (1 метр реальной длины = 1 метр напора), а горизонтальная – 10:1 (10 метров реальной длины = 1 метру напора). Причем выбор должен быть с запасом – поскольку любой изгиб трубы, любой клапан, любой кран – снижают напор.
к меню ↑

1.2 Выбор гидроаккумулятора

Еще одним важным элементом является гидроаккумулятор – каждый водопровод должен иметь его по нескольким причинам:

1. Для гашения резких скачков давления (происходящих в момент включения-выключения насоса).
2. Для уменьшения количества включения-выключения насоса.
3. Для хранения запаса воды (благодаря чему возможно автономное функционирование системы – водопровод сможет получать воду, даже если насос выйдет из строя/пропадет электричество).

Выбирается он по объему – популярные модели обычно рассчитаны на 24, 50 или 80 литров, однако есть устройства как больше, так и меньше.

Для дачи можно ограничиться и минимальным объемом, а вот для загородного дома лучше уже иметь запас. Принцип расчета – тот же, что и упоминался выше (то есть суммируется максимально возможное потребление – и получается примерное минимальное значение объема).
к меню ↑

1.3 Выбор материала для колодца

Сам колодец также может отличаться – по тому, из чего именно он выполнен. Сейчас наиболее популярными решениями являются конструкции из пластика или железобетона.

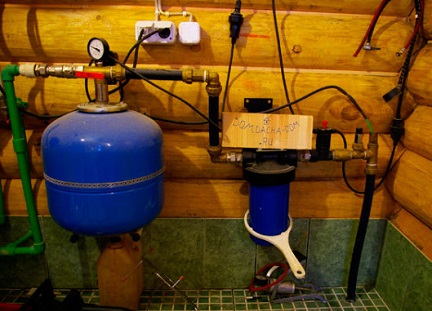

Оборудование для системы водоснабжения: гидроаккумулятор и фильтр

Первый вариант наиболее удобен – благодаря легкости пластика, такую конструкцию можно создать своими руками, не прибегая к платным услугам специалистов. А вот изделия из железобетона – в разы тяжелее, так что требуют специальной техники для доставки и монтажа.

Своими руками в этом случае справиться уже не получится. Ключевых различий между двумя этими вариантами, по сути, нет – оба материала долговечны, надежны.

Разве что бетон, за счет пористой и не слишком гладкой поверхности, более расположен к развитию микроорганизмов, так что пластик, скорее, более подходит для устройства колодца. Причем это одинаково актуально как для дачи, так и для огромного коттеджа.
к меню ↑

1.4 Выбор материала трубопровода и составление схемы

Сейчас наибольшей популярностью для создания систем дачного и коттеджного водоснабжения пользуются полимерные материалы. Пластик – легкий, гладкий (а значит – менее предрасположен к засорам), биологически нейтрален, дешевый.

Не удивительно, что водопровод для дачи (да и для загородного дома тоже) достаточно часто монтируется именно из полимерных материалов – сталь и медь на порядок дороже, да и в монтаже сложнее. А вот с пластиком можно работать и своими руками.

Что касается размера – схема обычно создается из труб диаметром 25 или 32 мм.

На этапе выбора и закупки труб выполняется еще и деталировка сети. Это – схема, на которую подробно наносится расположение линий, а также арматуры и соединительных элементов. Деталировка важна и нужна для того, чтобы точно спроектировать будущую систему.

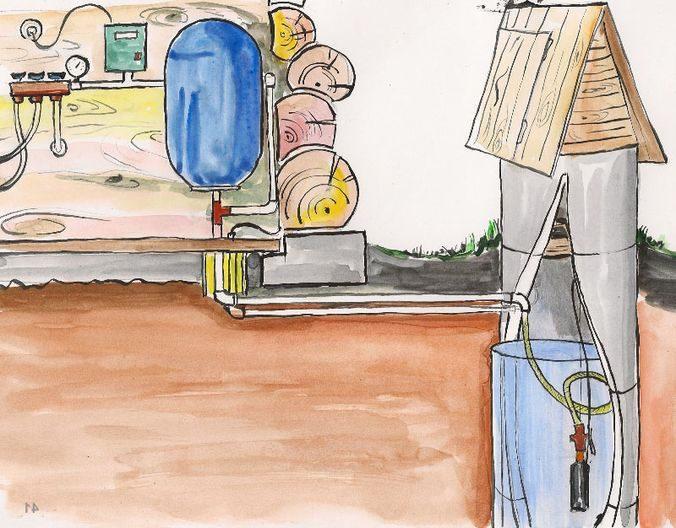

Схематическое изображение проведения трубы от колодца в дом

Этап этот достаточно ответственный, и обычно выполняется специалистами – поскольку требует определенного опыта. Однако при должном внимании процедуру можно выполнить и своими руками (особенно если схема предназначается для небольшого загородного дома или дачи).
к меню ↑

1.5 Выбор теплоизоляции для труб

Для того, чтобы водопровод (а точнее – его часть, пролегающая снаружи дома, по улице) не замерз зимой, его требуется должным образом утеплить. Причем помимо закапывания в землю желательно использовать еще и теплоизоляционный материал – чтобы наверняка предотвратить вероятность промерзания линии.

Для этой цели лучше всего использовать скорлупу – сегменты (цельные или сборного типа), надевающиеся на трубу. Эти сегменты выполняются из теплоизолирующих материалов:

Имея различную толщину (обычно от 4 до 10 см), они достаточно качественно изолируют водопровод как от холода, так и от возможных механических повреждений. Вдобавок их можно использовать и своими руками – что также немаловажно.

Если же вести вопрос о том, какие именно теплоизоляторы использовать – тут следует рассмотреть хотя бы вкратце особенности вышеупомянутых материалов. Минвата не слишком хорошо переносит влагу – так что требует дополнительной защиты.

Пенопласт – не слишком прочный, и также нуждается в защитном кожухе. Пенополиуретан – наиболее удачный вариант ввиду того, что он и наиболее эффективный (из списка материалов – имеет самый меньший коэффициент теплопроводности), и достаточно жесткий, чтобы не поддаваться давлению грунта, и влаги не боится.

Отдельно следует отметить, что сегменты сборного типа менее надежны – поскольку в этом случае создается дополнительный шов между двумя частями утеплителя. Однако они могут использоваться даже на готовый водопровод. Если же схема только планируется – лучше провести трубы, на которые в процессе укладки надевать неразъемную скорлупу.

2 Этапы и нюансы проведения водопровода

Водоснабжение частного дома из колодца начинается с копки траншеи от источника и до дачи (дома). Глубина рва должна быть примерно 120-150 см – ниже глубины промерзания грунта (величина варьируется в зависимости от региона).

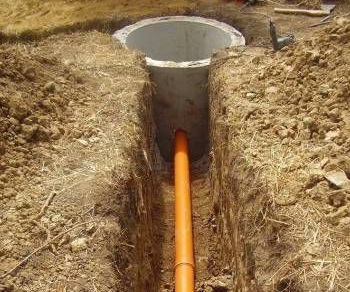

Трубопровод от колодца в дом в траншее

После выкапывания на дно насыпается песчаная «подушка», примерно на 10-20 см. Все это можно выполнить своими руками, хотя и времени на земляные работы потребуется достаточно много.

После этого можно выполнять подключение самого насоса. В зависимости от типа (погружной или поверхностный) его либо опускают в воду, привязывая за трос, либо же устанавливают на ровной площадке рядом с колодцем (а лучше – в «домике» колодца, предварительно также утепленном), а в воду – опускают шланг.

Затем прокладывается сам водопровод – от насоса до дома. Укладывать его следует на дно выкопанной траншеи, утепляя вышеупомянутым способом. После установки теплоизоляции поверх скорлупы можно обмотать конструкцию полиэтиленом в несколько слоев, после чего можно засыпать ее землей.

В самой даче схема изначально должна вести к гидроаккумулятору, а уже от него – расходиться к потребителям. При этом учитывайте, что желательно делать как можно меньше поворотов и изгибов – поскольку каждый из них снижает напор.

Что касается того, как именно выполнять разводку – лучше всего применять коллекторный метод: когда имеется единый коллектор, и уже от него расходятся отдельные линии ко всем потребителям (санузлу, кранам, душевой).

После того, как схема будет собрана – требуется выполнить ее тестовое включение в работу и внимательно оценить качество и надежность соединений, а также функционирование самой системы в целом (включение-выключение станции, стабильность давления).
к меню ↑

Это видео недоступно.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Схема водопровода из колодца на бумаге

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Простая схема и объяснения как сделать правильный рабочий вариант водоснабжения из колодца без ошибок.

Оборудование, которое обычно используем:
— скважинный надежный маслонаполненный насос Aquario 60-90 с глубиной установки до 20 метров
— магистраль от источника водоснабжения (колодец) до объекта — это две трубы: дюймовая с водой (самая толстая стенка — 3мм) и полдюймовая с кабелем насоса для удобной замены
— гидропломба для герметизации входа труб в колодец
— незамерзающий ввод воды в дом, установка саморегулируемого кабеля Samreg (Корея) с утеплением трубы с глубины промерзания
— блок автоматики управления насосом (в насосах Aquario)
— реле давления насоса — Aquario
— дополнительные немецкие автоматы ABB насоса и греющего кабеля для удобного отключения
— гидроаккумулятор для воды объемом 24-80 литров с креплением на стену в удобное место — Stout
— удобный манометр системы для контроля за давлением — Stout
— самоочистной фильтр с манометром и промывкой который предотвращает выход смесителей из строя — Tim
— петля с обратным клапаном для полного слива воды из системы водоподготовки, например, во время длительного отсутствия хозяев, или зимой для полного слива — Itap
— запорная арматура и обвязка оригинальным турецким полипропиленом — Berke
— доставка оборудования на объект
— вся вода из системы легко сливается на зиму путем поворота крана, ничего не замерзнет!

Для Вас мы рекомендуем:
Готовые системы зимнего водопровода из колодца и скважины с адаптером: https://youtu.be/S4-ntPCADP0
Готовый к монтажу «Термо-Кессон» на скважину с самой толстой в России стенкой-термосом: https://youtu.be/eScgHj35QL4

Автономную канализацию «Термо-ЛОС» (termo-los.ru) для самостоятельного монтажа, которая не замерзает и не нужно консервировать:
Для высокого уровня грунтовых вод «Термо-ЛОС-Плывун»: https://youtu.be/ubCT8Hft65Y
Для семьи из 4-х человек «Термо-ЛОС-Авто-4»: https://youtu.be/a_yZrMG_h9A
Для большого количества человек «Термо-ЛОС-Авто-8»: https://youtu.be/rTgofjUO9CA

Готовые комплекты отопления дачи для самостоятельного монтажа на дровах и электричестве: https://youtu.be/BYvm3tepRuI; на дизтопливе https://youtu.be/D4rFM2XsDuA; на электричестве: https://youtu.be/AzQxOTHBbhw; на магистральном и сжиженном газе: https://youtu.be/q9FV9WJA-Vk

Заказать любое оборудование можно по электронной почте ud-comp@mail.ru или по телефону (915) 123-2-777. Отправляем во все регионы России.

Подпишитесь на толковый канал, здесь все по делу, нет болтовни, показаны реальные работы на объектах.

Колодец для водоснабжения частного дома

Как известно, без воды достойно и качественно организовать свой быт невозможно. И если жителям квартир в этом смысле повезло больше, так как их обслуживает центральный водопровод, то владельцам загородных жилых квадратных метров приходится брать такие заботы на себя. Очень часто они решают организовать водоснабжение частного дома от колодца. Такое решение сегодня популярно из-за того, что колодец – более простая конструкция и расходы на его установку намного меньше, чем на бурение скважины. Да и колодезная вода всегда считалась вкусней и качественней.

Преимущества:

Для его устройства не требуется специальное разрешение;

Заниматься копкой колодца может любой человек, который владеет базовыми навыками в этой области;

Если правильно оборудовать источник, то он прослужит много десятилетий;

Высокое качество питьевой воды.

Содержание

Выбираем место для колодца

Многие считают, что вода на загородном участке может быть в любой точке его площади. В этом есть логика, ведь действительно, она, фактически, есть везде и вопрос только в глубине ее залегания. Существует множество методов её поиска. Их можно использовать по отдельности или в комплексе, чтобы добиться максимального результата.

Самые популярные методы поиска водоносного слоя:

Исследования при помощи рамок Г-образного вида.

Бурение в разведочных целях, еще его называют бурением наугад. Метод трудоемкий и долгий.

Поиск с использованием барометра.

Наблюдение за дачным участком в рассветное или закатное время – место, где клубится туман, является водоносным.

Визуальный способ – на участке, где есть водоупорный слой, будет впадина, окруженная холмами.

Задействование влагопоглотителей. Силикагель засыпают в сосуд с узким горлышком и закупоривают грубой тканью, предварительно взвесив емкость. Сосуд закапывают на 50 см вглубь земли на день. Далее его взвешивают и сопоставляют результаты.

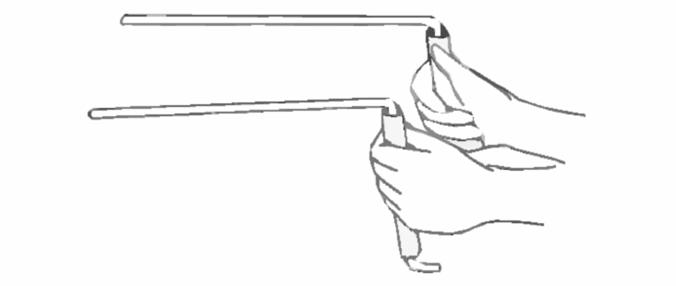

Поиск воды при помощи рамок

Специалисты советуют копать колодец в осеннее или зимнее время, когда уровень грунтовых вод очень низок. Расположение дома и источника воды должно быть не менее пяти метров друг тот друга.

Правила сооружения колодца:

Источники загрязнения должны быть на расстоянии не менее 50-ти метров от источника воды;

Если на участке есть автономная канализация без дна, тогда от установки придется отказаться или следует переоборудовать сточную систему, ведь фекалии рано или поздно попадут в грунтовые воды, а вместе с ними и в колодец.

Водоснабжение частного дома, где отсутствует водопровод, можно организовать, если ни у владельца, ни у его соседей нет в радиусе 50-ти метров сточных выгребных ям, навозных куч и туалетов.

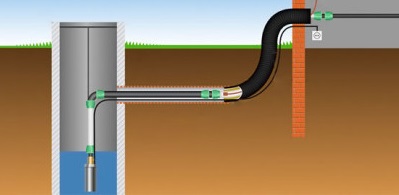

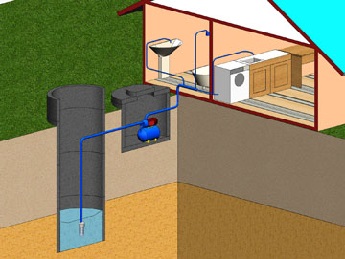

Схема водоснабжения из колодца в дом

Клапан обратного давления.

Кабель подачи электричества.

Специальные очистительные фильтры.

Гибкий полиэтиленовый водопровод.

Автономный блок управления и сеть электропитания.

К слову, глубина траншеи должна быть не меньше 1,8 м, так как земля зимой промерзает до 1,5 метров в морозные дни.

Если оснастить водопровод электротехникой, это даст владельцу дома ряд преимуществ: бесперебойная подача воды, контроль ее напора и т. д. Схема водопровода может быть различной – все зависит от особенностей конкретного участка и прочих нюансов.

После того, как хозяин участка определился с местом, необходимо определится также и с конструкцией сооружения.

Устройство колодца и водопровода

Колодец – это глубокая шахта круглой или квадратной формы, которая достигает подземных вод, годящихся для употребления человеком. Глубина сооружения варьируется от 10 до 35 метров.

Что включает в себя конструкция:

Водоприемник – самый нижний участок шахты, где скапливается вода;

Ствол сооружения – шахта;

Наземная часть или оголовье.

По технологии в нижней части обязательно устанавливается фильтр для очистки жидкости.

Алгоритм работ во время установки колодца в частном доме:

Сначала делают разметку на участке. Стоит знать, что диаметр шахты необходимо увеличить на 10 см по отношению к диаметру колец. Первое кольцо должно погружаться не полностью и торчать из земли на 10 см.

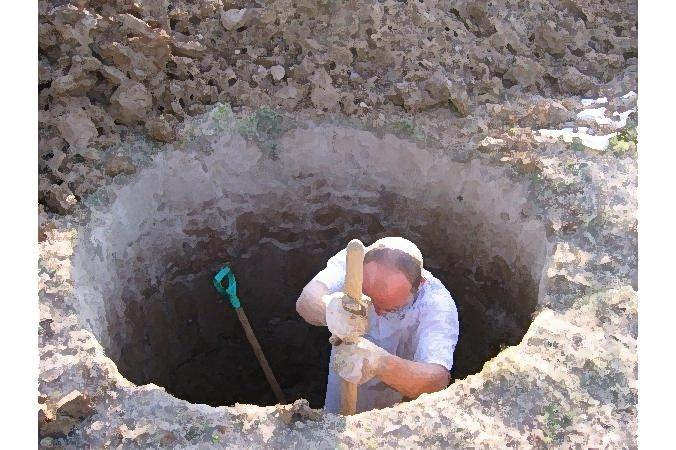

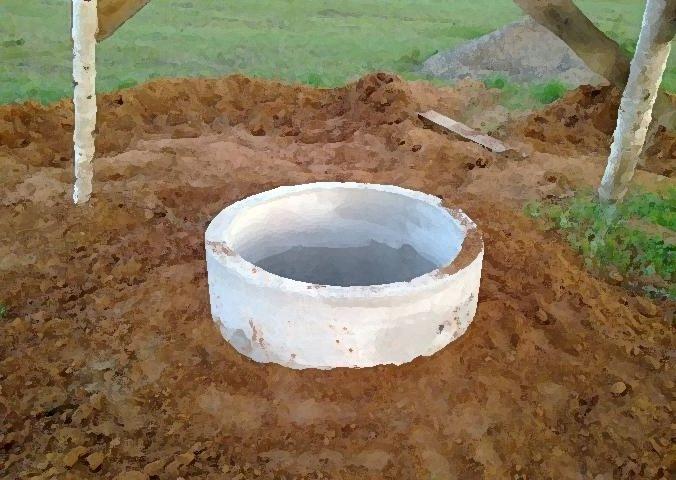

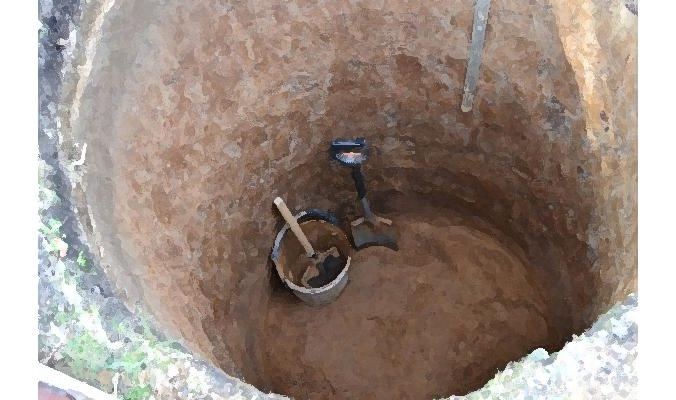

Роем яму под первое кольцо

После установки первого кольца, проверяется его вертикальность и сверху монтируется второе кольцо, которое скрепляется специальными скобами с первым.

Монтируем второе кольцо

По центру копают яму на 80 см и обкапывают ее, чтобы первое кольцо углубилось в грунт под тяжестью собственного веса. Удаляют грунт из середины, стенки герметизируют пеньковой веревкой и раствором цемента и песка.

Таким образом наращивают систему колец до появления воды. Потом воду удаляют вместе с песком и оставляют колодец на полдня, чтобы он заново наполнился водой.

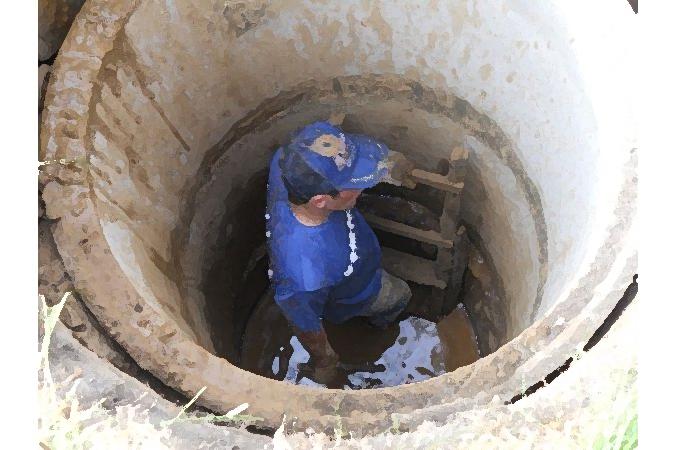

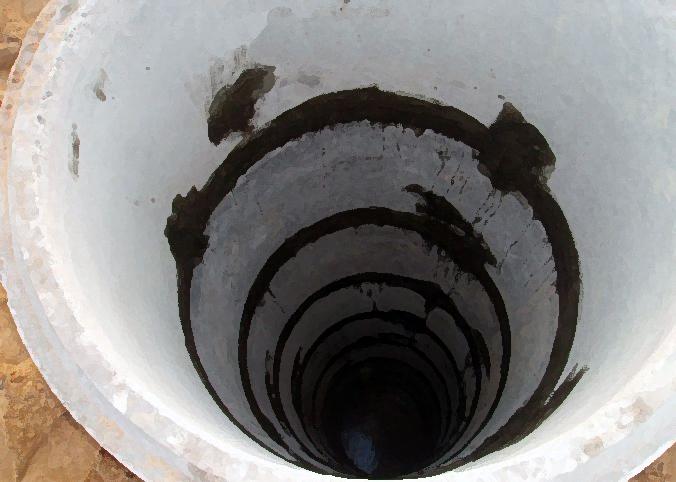

Устанавливаем кольца до появления воды

После этого его снова очищают, закрывают крышкой и оставляют уже на сутки.

Воду снова откачивают вместе с песком и устанавливают на дно фильтр, который состоит из двух слоев: 15 см мелкого гравия и 40 см крупного гравия. Заполненность колодца должно быть не менее 1,5 метров.

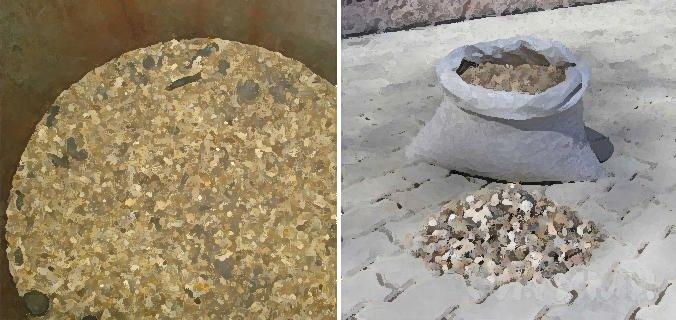

Засыпаем на дно сначала мелкий, потом крупный гравий

В промежутки между стенками и по краям ямы засыпают смесью гравия с песком, а по бокам засыпают глиной и песком, постепенно утрамбовывая. Этот своеобразный замок из глины не даст попасть в колодец дождевой воде.

Делаем замок из глины

Наземная часть сооружения может быть деревянной в виде домика или из бетона. В последнем случае необходимо установить еще одно кольцо. Крышка на конструкции позволит избежать попадания в нее мусора, листьев и дождя.

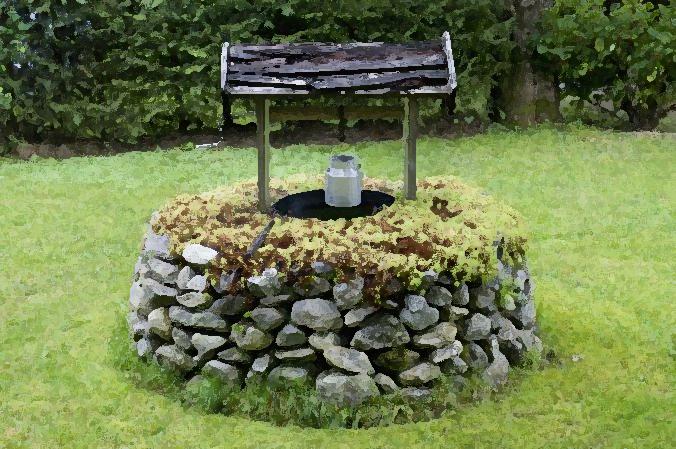

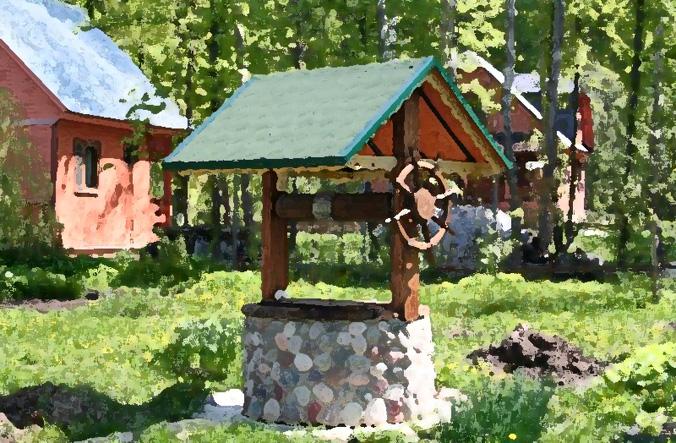

Декорируем наземную часть

Устройство водопровода от колодца

Автоматизация водоснабжения частного дома избавит его владельца от необходимости добывать воду дедовским способом – с ведром и веревкой. Для обеспечения качественной работы автоматизированного водопровода необходимо купить профильное оборудование и выполнить ряд работ, которые состоят из:

Предварительного составления схемы и разметки труб;

Рытья траншей для кессонов и трубопровода;

Монтажа погружного насоса;

Установки очистительных фильтров;

Прокладывания труб от источника воды к жилищу;

Монтаж водонагревательных приборов.

Насос соединяется с колодезной трубой и качает воду в гидроаккумулятор. А уже от него вода расходится по трубам к потребителям в дом. Давление в системе зависит от того, сколько кранов одновременно расходуют воду. Например, если вода течет в ванной и на кухне, тогда давление снижается. Разводка труб проектируется заранее с учетом потребностей жильцов. Вода может попадать в дом благодаря автономной системе водоснабжения при условии бесперебойной подачи электроэнергии. Если с электричеством возникают перебои, тогда жильцам приходится вспоминать о ведре и веревку. Однако владельцы скважин, например, такой возможности не имеют, и при отсутствии электричества, вынуждены обходиться без воды.

Стоит также учесть, что трубы желательно утеплять, чтобы предотвратить их замерзание. Ведь российские зимы бывают иногда очень суровыми и полутораметровый слой грунта также промерзает.

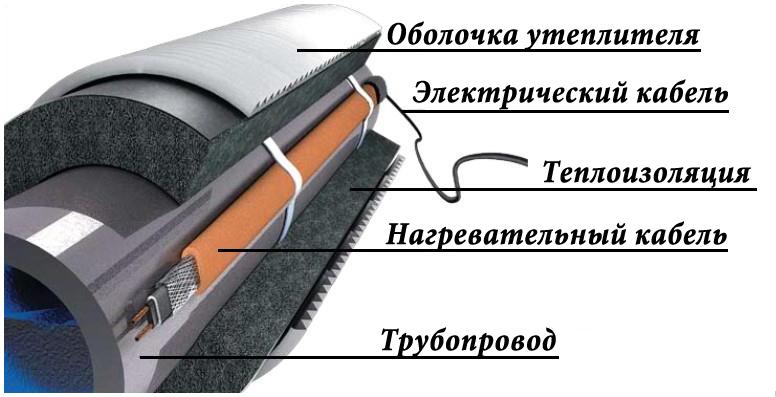

Схема утепление водопровода

Преимущества

Водоснабжение частного дома от колодца – это оптимальный вариант для обеспечения жилища необходимым объемом воды для бытовых и хозяйственных нужд. Устройство и оборудование стоит относительно недорого, что делает этот способ решения проблемы популярным сегодня. Если грамотно рассчитать все нюансы, задействовать специалистов, использовать качественные материалы и оборудование, тогда можно обеспечить себя чистой и качественной водой на долгие годы.

Водопровод из колодца в дом – зимний вариант своими руками

Если в частном доме нет возможности подключения муниципального водоснабжения, то можно сделать автономный водопровод. В основном источником воды служит колодец, выкопанный на участке. Перед строительством водопровода из колодца в дом своими руками, обязательно рассмотрите зимний вариант подачи воды.

Как сделать зимний водопровод на даче из колодца

Основное отличие летней системы водоснабжения – отсутствие утеплителя на трубах. Его можно прокладывать по поверхности земли. С наступлением холодов вода из труб сливается. Иначе при замерзании образовавшийся внутри лед порвет трубы. В качестве утеплителя используется минвата или иной утеплитель.

Зимний водопровод на дачу из колодца прокладывается таким образом, чтобы трубы имели наклон. Когда он не нужен, вода должна сбегать из системы самотеком. Лучший вариант – проложить трубы под землей. Для этого выкапывается траншея. Ее глубина должна превышать глубину промерзания грунта (региональный показатель). В большинстве регионов это более метра.

Как сделать водопровод из колодца зимний вариант водоснабжения

Имея автономную систему подачи воды, домовладельцам и дачникам не нужно платить деньги муниципалитету. Перебоев с водой не будет, если не отключат электричество. Поднять воду на поверхность и передать ее в дом без электрического насоса не получится. Но даже если случится, что электросеть даст сбой, воду можно будет поднять старым способом (ведром).

Летом в качестве трубопровода можно использовать гибкие шланги. Особенность зимнего водоснабжения – из колодца вода должна течь по трубопроводу из металлических, пластиковых или металлопластиковых труб. В любом случае система должна быть утеплена. Весь процесс монтажа можно разбить на этапы, каждый из которых имеет специфические особенности, так как речь идет об эксплуатации системы в морозы.

Подготовительный этап

Перед тем, как приступить к работам, необходимо произвести расчеты, на основании которых определяют материалы, оборудование, комплектующие. Для этого:

1. Рассчитывается норма потребления воды. Суммируется количество потребителей при условии, что они будут включены одновременно.
2. Если в доме установлен проточный водонагреватель (газовая колонка) в расчет закладывается давление в системе, которое необходимо, чтобы оборудование включалось.
3. Исходя из потребления рассчитывается диаметр труб и материал. Отличным вариантом будет металлопластик. Он не ржавеет, не гниет, не забивается, служит долго.
4. Требуемое давление будет поддерживать насос. Его мощность определяется, исходя из параметров, описанных в предыдущих пунктах.

Нужно учитывать глубину грунтовых вод в жаркий период, чтобы даже летом производительности насоса было достаточно. Составляется схема с указанием геометрических размеров трубопровода. Определяется длина трубопровода. Необходимо просчитать, сколько угловых и муфтовых соединителей потребуется для монтажа. Приобретается все необходимое, включая фитинги.

Чтобы сделать зимний водопровод, нужно заложить в смету утеплитель и гидроизоляционные материалы. Стоимость и тип насоса определяется из производительности. Придется потратиться на силовой кабель, который должен быть цельным, и иметь сечение, способное выдержать максимальную нагрузку.

Монтажные хитрости

Траншею можно выкопать самостоятельно. При этом нужно учитывать, что имеет место ряд особенностей:

1. Если глубина прокладки труб больше глубины промерзания грунта, можно отказаться от применения утеплителя. Но в этом случае придется копать более метра.
2. Минимальная глубина прокладки трубопровода – 0,75 м. В этом случае утепление обязательно.
3. Траншея роется под уклон в сторону колодца. Угол наклона проверяется электронным уровнем, и должен быть не менее 2 градусов.
4. Дно траншеи засыпается щебнем фракции не меньше 5-20, который укладывается на песчаную подушку и уплотняется трамбовкой.

Траншея ведется от стенки колодца, и доходит до фундамента. В нем делается отверстие. То же самое нужно сделать и стенке колодца. Теперь можно укладывать трубопровод.

Прокладка труб

Опять же есть ряд особенностей:

1. Полиэтиленовые и металлопластиковые трубы обрабатывать не нужно. Металлические обмазываются специальной антикоррозийной масткой.
2. Трубы оборачиваются утеплителем, а сверху обматывается пленкой, чтобы влага не снижала его эффективность.
3. Труба врезается в стенки колодца. Нужно предусмотреть спускной кран, чтобы в случае необходимости можно было спустить воду с системы.
4. Если трасса имеет повороты, устраивают смотровые колодцы. Их выкапывают в местах, где трубы стыкуются угловыми фитингами.

Смотровой колодец – яма метр на метр площадью. Днище засыпается щебнем, трамбуется, армируется и заливается бетоном. Стенки возводятся кирпичной кладкой. Сверху укладывается крышка, чтобы колодец не наполнялся водой в период паводков.

Монтаж глубинного насоса

Глубинный насос работает по принципу помпы. Он должен быть полностью погружен под воду, но не должен лежать на дне, расстояние до которого делают не менее полуметра. Это необходимо, чтобы насос не заилился. Подвешивается он на стальной трос, к которому изоляционной лентой прикрепляется кабель. Подключение нужно выполнять на поверхности.

Длина троса должна быть таковой, чтобы летом, когда уровень воды упадет, насос не оказался подвешенным в воздухе. Силовой провод прокладывается вдоль трубы в траншею. Его можно примотать поверху или уложить под термоизоляцию. Счаливание крайне не желательно. Целый кабель прослужит сколь угодно долго без риска пробоя и короткого замыкания. Насос посредством муфты крепится к трубе, которая устанавливается вертикально, и соединяется с горизонтальной трассой.

Устройство и утепления ввода в дом

Если в фундаменте имеется отверстие или подкоп – хорошо. Ничего утеплять не придется. Есть иной способ ввода, когда трубопровод выводится на поверхность вдоль стены и уже сквозь нее заводится в здание. В этом случае необходимо сделать монолитную железобетонную плиту, как в случае со смотровым колодцем. Из кирпичей выстраиваются стенки.

Вертикальную трубу нужно хорошо заизолировать, что позволит избежать замерзания воды. В стене или фундаменте укладывается металлическая гильза, диаметром, большим, чем поперечный разрез трубопровода. Труба пронизывает конструкцию сквозь эту гильзу. Есть одна технологическая особенность. Трубопровод нельзя заводить в дом с канализационной трубой. Между ними должно быть расстояние не меньше 15 см.

Установка оборудования

Помимо насоса потребуется:

Гидроаккумулятор – емкость, которая обеспечит запасом воды. Еще одна функция этого оборудования – автономное включение и отключение насоса. Если давление в нем падает, срабатывает датчик, и насос запускается.

После того, как давление достигнет установленной отметки произойдет автоматической отключение оборудования, что позволяет снизить энергозатраты, и сэкономить деньши. Если зимой дом остается без присмотра и отопления, систему спускают.

Завершающий этап

Перед тем, как зарыть траншею выполняют пусконаладочные работы. Они заключаются в запуске системы. Проверяется давление в трубах. После того, как она выйдет на рабочие параметры, все краны в доме открываются, бойлер или колонка запускается. Давления должно хватать, чтобы все потребители были снабжены.

После закрытия кранов нужно убедиться, что трасса герметична и не течёт. И если все хорошо, можно закопать траншею с трубопроводом. Колодец должен быть защищен от попадания пыли, листвы, грязи. Для водоснабжения дачи из колодца зимой также важно, чтобы вода в нем не замерзала, и лед не давил на трубу.

Инновационный способ устройства водоснабжения

Альтернативой является артезианская скважина. Это возможность пользоваться кристально чистой водой. Внутрь также опускается глубинный насос. Можно установить насосную станцию на поверхности (в специальном, утепленном строении) и даже в доме. Плюс – доступ к агрегату для обслуживания. Минус – наличие шума и вибрации при работе.

Подводим итоги

В устройстве зимнего водопровода из колодца нет ничего сложного. Все работы можно выполнить самостоятельно. Трудность может возникнуть на этапе расчетов и монтаже трубопровода, но и с этим можно справиться. Результат – вода в доме (на даче), а при наличии проточного нагреватели или бойлера даже горячая. Это – минимальный комфорт, доступный каждому.
