Схема водопровода из колодца с погружным насосом

Организация водоснабжения дома из колодца

Для любого загородного дома качественно налаженная система водоснабжения является просто необходимостью, ведь её отсутствие приносит массу неудобств современному человеку. Как показывает практика в условиях отсутствия централизованной подачи воды, наиболее оптимальным вариантом считается использование колодца в качестве источника столь важного для жизнеобеспечения человечества ресурса. Тем более, что во многих владениях он уже присутствует, что существенно уменьшает затраты на организацию автоматического водоснабжения в сравнении с аналоговым вариантом бурения скважины. Именно поэтому возникает потребность детального и профессионального рассмотрения способов организации подачи воды из колодца непосредственно в дом.

Организация водоснабжения дома при помощи колодца

На выбор схемы водоснабжения частного дома, которая непосредственно связана использованием различных насосных приборов, влияет ряд факторов, которые непременно следует учесть, а именно:

  1. Уровень воды в колодце. Прежде всего, необходимо рассчитать расстояние от земли до уровня воды в колодце. В случае если данный показатель составляет не больше 7−8 метров, целесообразней использование поверхностного насоса или насосной станции, в противном случае возможно применение лишь погружного насоса;
  2. Необходимый суточный объём потребляемой воды. Данный показатель влияет на выбор модели насосного оборудования необходимой мощности;
  3. Количество точек подачи и способ их подключения. В случае если количество мест забора воды не будет соответствовать параметрам подключённого насосного оборудования, напор в системе будет чрезвычайно мал, что приведёт к возможному отсутствию водоснабжения второго этажа или к трудностям одновременного пользования, к примеру, ванной и кухонной мойкой;
  4. Метраж расстояния по горизонтали от колодца до дома. Чем больше данный показатель, тем мощнее понадобится насос, дабы обеспечить систему надлежащим напором воды. При этом считается, что 4 м горизонтальной поверхности приравнивается к 1 м вертикальной. Полученное расстояние суммируется со значением показателя описанного в первом пункте с неким запасом. Таким образом, рассчитывается общий метраж, влияющий на технические параметры насосного оборудования.
  5. Сезонность использования воды влияет на способ расположения труб, так как если дача используется только в тёплое время года их вполне можно провести более лёгким наружным способом. Если же вода необходима зимой, то обязательно вырывается глубокая траншея, в которую укладываются утеплённые трубы. Но, следует отметить, что второй вариант всё же более приветствуется, так как подобные работы проводятся не часто и если принято решение проводить систему водоснабжения, то делать это нужно на совесть с возможной её эксплуатацией в любые погодные условия.

Учитывая все вышеперечисленные факторы возможны три варианта организации подобного рода системы:

  • с использованием поверхностного насоса;
  • с использованием насосной станции;
  • с использованием колодезного погружного насоса.

Какой-бы из вышеописанных возможных способов не был бы выбран, в любом случае понадобится установка гидроаккумулятора, который служит некой ёмкостью для набора определённого количества воды, предохраняя, таким образом, насос от непрерывной работы и перегрева. Кроме этого потребуется сеть труб со всеми сопутствующими мелкими деталями, дополнительные фильтры очистки воды, обратный клапан для воды, вентили и прочие необходимые комплектующие.

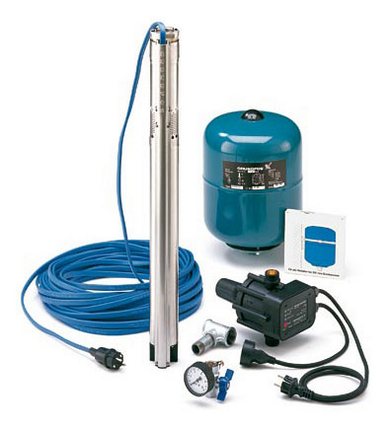

Выбор насосного оборудования и гидроаккумулятора

Как уже говорилось ранее, в зависимости от потенциальных эксплуатационных потребностей системы водоснабжения выбирается наиболее подходящий вид насосного оборудования. Первым и наиболее бюджетным вариантом считается поверхностный насос, который имеет определённые ограничения своего использования. Так, в случае наличия расстояния от земли до уровня воды не более 7 м его применение вполне целесообразно. Учитывая значительную шумность оборудования его установку лучше осуществлять вне дома в специальном подвальном помещении. В зависимости от количества потенциально потребляемой воды выбирается модель нужной мощности. В среднем на одну семью из 3−4 человек употребляется 3 м 3 /час плюс возможность возрастания расхода в летнее время года на 30%.

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

  • штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
  • труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
  • обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
  • сетчатый фильтр, соединяющийся с обратным клапаном;
  • пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
  • гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

  • обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
  • вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.

Особенности проектирования схемы системы водоснабжения

Прежде чем приступить к непосредственному проведению работ, необходимо составить чёткую и понятную схему системы водоснабжения, которая включает не только расположение и подсоединения насосного оборудования, но и все точки расхода воды с соответствующим подводом труб, дополнительных фильтров очистки воды и подключения бойлерной установки.

Существует два способа развязки труб, которая напрямую влияет на давление в системе водоснабжения, а именно:

  1. Последовательная, предполагающая использование основного трубопровода и тройников, подающим воду в несколько отдельных точек. При такой организации пользование одновременно несколькими из них становится проблематичным из-за низкого давления в сети;
  2. Коллекторная, подразумевающая подвод труб ко всем точкам отдельно, что способствует одинаковому уровню давления в каждой из них. Конечно, данный метод повлечёт дополнительный расходы на приобретения труб, но его эффективность того стоит.

Возможные проблемы при монтаже системы водоснабжения из колодца

Существуют важные моменты, которые обязательно нужно учесть при налаживании системы водоснабжения, дабы обезопасить себя от последующих возможных проблем:

  • Утепление. В случае если пользование водопроводом предусмотрено в зимнее время года, необходимо тщательно утеплить как сам колодец, так и трубы системы. Во-первых, траншеи, предназначенные для отвода труб, должны быть выкопаны на 20 см ниже промерзания почвы. Заборная труба, входящая в бетонное основание колодца на таком же уровне также должна быть тщательно изолирована. Во-вторых, наружная часть колодца также подлежит утеплению путём изготовления плотной тепло-изолируемой крышки применяемой при минусовой температуре.
  • Нехватка давления. В случае если давления не хватает можно использовать вместе с дренажным погружным насосом дополнительную насосную станцию со всеми её комплектующими. Но, следует отметить, что подобные случаи являются редкостью.
  • Приток подземных вод. Существует вероятность, что неправильный расчёт гидрообмена приведёт к нехватке суточной потребности воды и соответственно поломке насосного оборудования, который работал «в сухую». Дело в том, что у каждого колодца свой объём и период пополнения запасов воды, поэтому чтобы подобных казусов не произошло необходимо выкачать определённое количество воды, и посмотреть за какое время её уровень возобновится.

Монтажные работы по устройству системы водоснабжения из колодца — это довольно сложный и трудоёмкий процесс, который не под силу человеку с отсутствием определённых знаний и умений. Именно поэтому доверить все расчёты, составления схемы и непосредственное исполнение поставленных задач следует настоящим профессионалам, подбор которых также является важным и довольно сложным мероприятием.

Читать еще:  Системы полива и орошения для дачи и огорода своими руками

Видео системы водоснабжения дома из колодца

Водопровод на даче своими руками из колодца

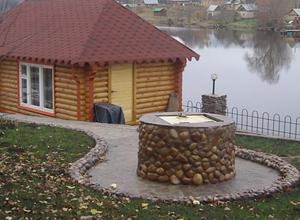

Особенности водоснабжения из колодца

Колодец как источник водоснабжения имеет целый ряд преимуществ.

  • Большой (по сравнению со скважиной) диаметр шахты позволяет использовать погружные насосы, легко их устанавливать, доставать и проводить при необходимости обслуживание и ремонт.
  • Любой колодец дает возможность подъема воды вручную, поэтому для владельца такой системы водоснабжения отключение электроэнергии не является критичным.
  • Интенсивность заиливания и занесения песком колодца при его правильном устройстве ниже, чем у скважины. В то же время очистить колодец можно самостоятельно, в то время как прочистка и прокачка скважины требует привлечения квалифицированных специалистов.
  • Выполнить консервацию системы с колодцем легче, чем произвести аналогичные работы со скважинной схемой, поскольку во втором случае осложняющим фактором является малый диаметр обсадной скважины.
  • В колодезной воде меньше примесей железа и солей жесткости, однако следует помнить, что установить фильтр лучше в любом случае, это позволит использовать для питья и приготовления пищи гарантированно чистую воду.

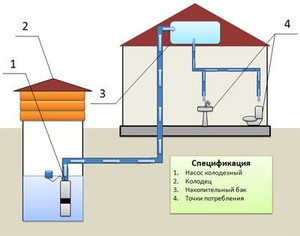

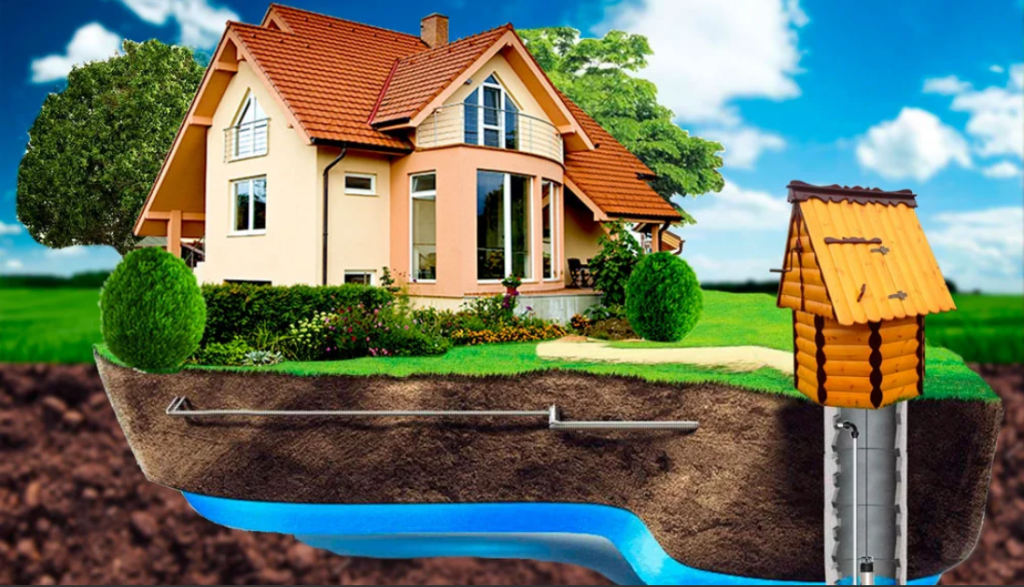

Схема водопровода из колодца

Одно из преимуществ, которыми обладает водопровод на даче из колодца – простая схема его устройства. Она включает в себя насосное оборудование (насосную станцию с заборной трубой или погружной насос с выведенными наружу элементами управления) и систему водопроводных труб. Наиболее совершенные схемы дооснащаются накопительным резервуаром, который обеспечивает бесперебойное водоснабжение при отсутствии электроэнергии.

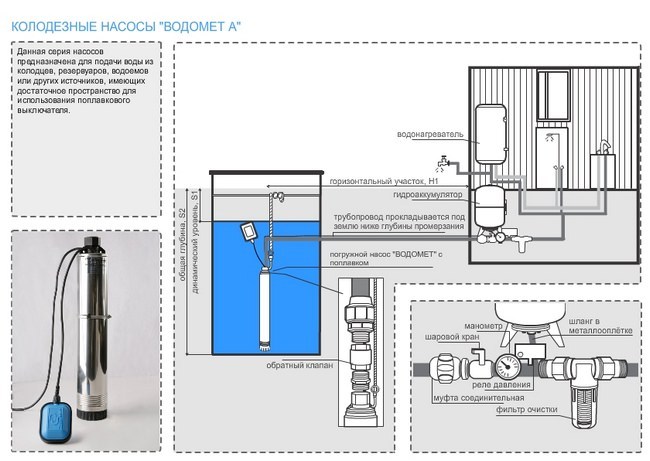

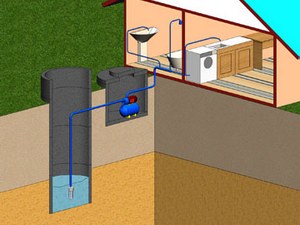

Схема водоснабжение дачи из колодца на базе погружного насоса

Решая, как сделать водопровод на даче из колодца, следует, в первую очередь, решить вопрос о режиме его эксплуатации. Зимние и летние схемы имеют существенные отличия. В первом случае предусматривается возможность работы при минусовых температурах.

О том, как сделать душ на даче с подогревом своими руками, мы рассказали в отдельной статье.

Также вам может быть интересно узнать, что собой представляют пластиковые колодезные кольца, каковы их особенности и сфера применения.

Особенности зимней системы водоснабжения

Устройство водопровода на даче от колодца с возможностью использования в зимний период требует, в первую очередь, защиты от промерзания.

Это достигается следующим образом:

  • Прокладка подземных коммуникаций осуществляется под небольшим уклоном в сторону колодца ниже уровня промерзания. Если это по какой-либо причине невозможно, необходимо выполнить теплоизоляцию труб.
  • Теплоизоляция требуется и для самого колодца.
  • Защитить трубы от промерзания можно также путем прокладывания водонагревательного кабеля вдоль магистрали. Этот способ наиболее надежный, поскольку безотказно работает даже при аномальных холодах и в экстремальных ситуациях, однако он является и наиболее дорогим.

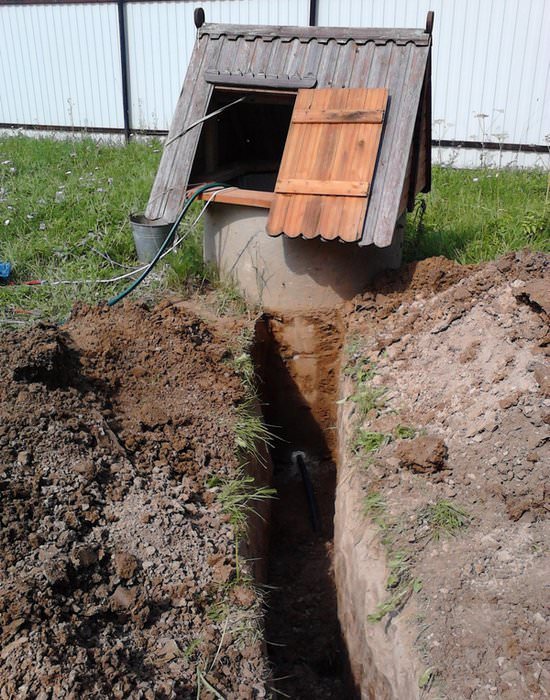

Прокладка трубы в траншее ниже уровня промерзания грунта для зимнего водопровода на даче из колодца своими руками

Летние системы

Требования к летним схемам водоснабжения менее строгие. Экономичным и практичным решением для летней системы может стать использование гибких шлангов в оплетке. По окончанию дачного сезона такая система легко дренируется, демонтируется и может компактно храниться в подсобном помещении.

При любом режиме использования системы водоснабжения следует предусмотреть возможность консервации оборудования. Это актуально для длительных перерывов в использовании, например, если владельцы дома уезжают в отпуск. Летние системы консервируют перед наступлением холодов. Процесс консервации системы с колодцем намного проще. При любом диаметре труб слив воды происходит точно в колодец благодаря большому диаметру шахты.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы.

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

  • низкий (в сравнении с насосной станцией) уровень шума,
  • большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
  • меньшая стоимость,
  • за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

На заметку: Многими специалистами вибрационные насосы не рекомендуются к установке из-за негативного воздействия вибрации на конструкцию колодца (разрушение песчаного слоя, вызывающее запесочивание источника, уплотнение грунта и снижение его способности пропускать воду).

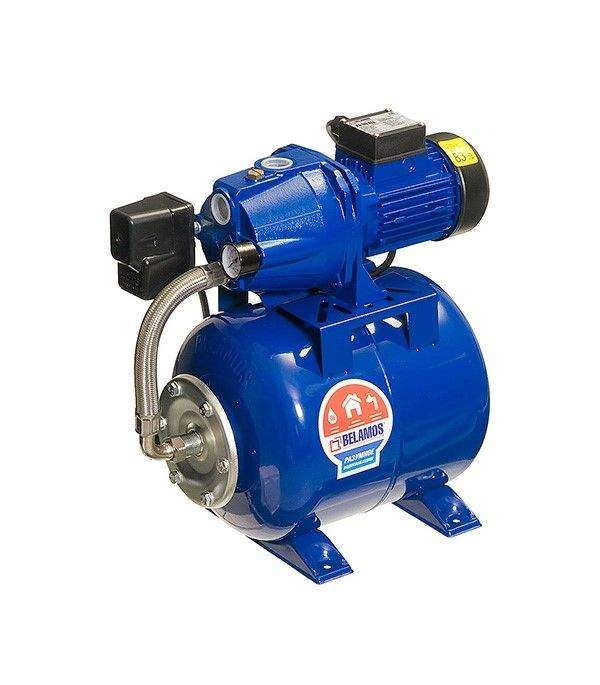

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

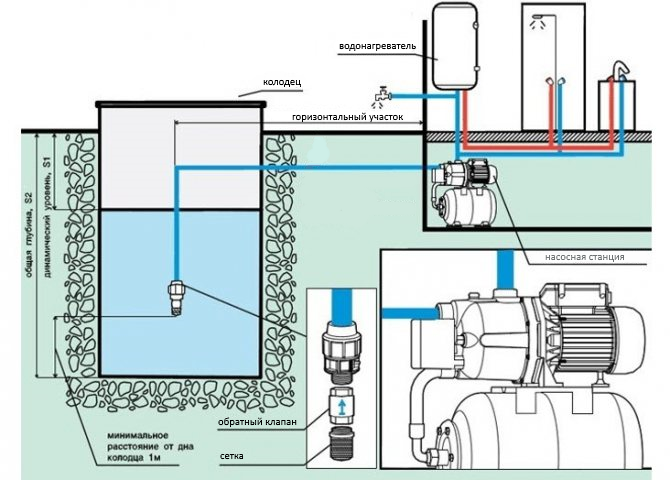

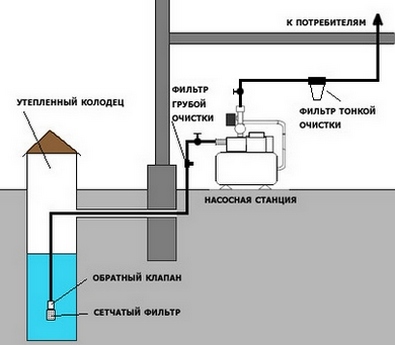

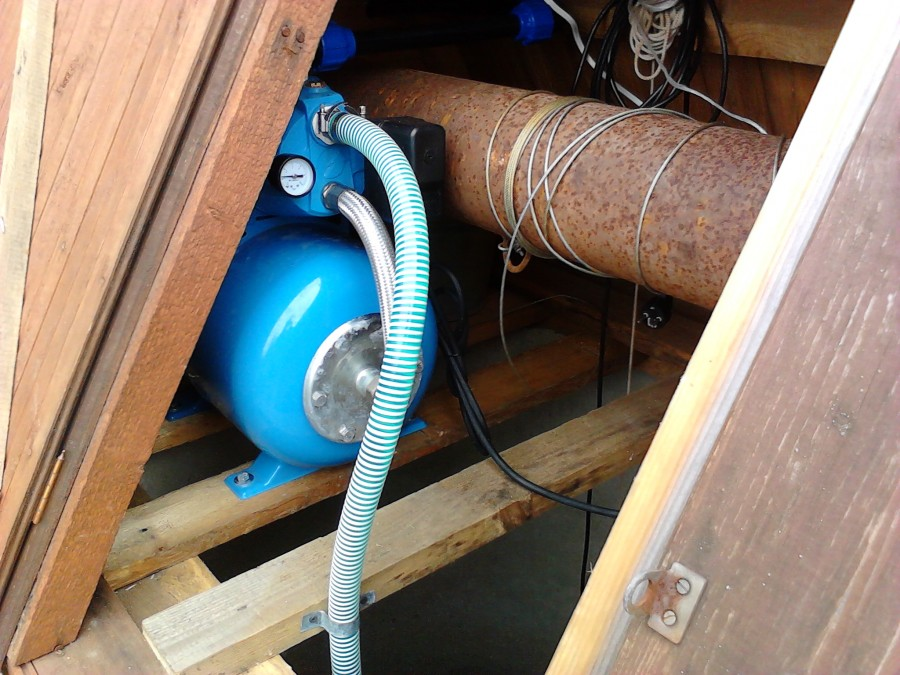

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

  • Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
  • При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
  • Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Выбирая погружной насос для колодца с автоматикой или без нее, вам нужно обратить внимание на определенные параметры. Какие? Об этом читайте в нашей отдельной статье.

О том, как углубить колодец, читайте в другом материале. В нем вы найдете описание различных способов.

Про популярный насос погружного типа Водолей у нас есть отдельная статья с его описанием и характеристиками.

Герметизация места входа трубопровода

В большинстве случаев для систем подачи питьевой воды устраивают бетонные стенки колодца. Пластиковые варианты больше подходят для источников, предназначенных для обеспечения бытовых и технических нужд. В связи с этим следует подробно рассмотреть место врезки магистрали водопровода в бетонную стенку.

Основные требования, предъявляющиеся к такому соединению – надежность и герметичность, предупреждающая попадание верховодки с содержащимися в ней вредными примесями в колодец через щели.

Самым простым способом является использование монтажной пены. Это быстро и просто, но система водоснабжения на даче из колодца в этом случае не будет надежной и безопасной, поскольку застывшая монтажная пена не обеспечивает герметичность на 100%, а кроме того, этот материал под действием внешних факторов со временем становится более хрупким, начинает крошиться.

Специалисты рекомендуют при установке использовать метод обжимной механической герметизации. Для этого потребуется дюймовый латунный сгон необходимой длины и фиброрезина. Сгон устанавливается в отверстие и обмазывается фиброрезиной. Для дополнительной изоляции снаружи и изнутри на сгон устанавливаются резиновые прокладки и металлические шайбы, а механический обжим выполняется при помощи гаек, установленных по обеим сторонам места входа.

После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.

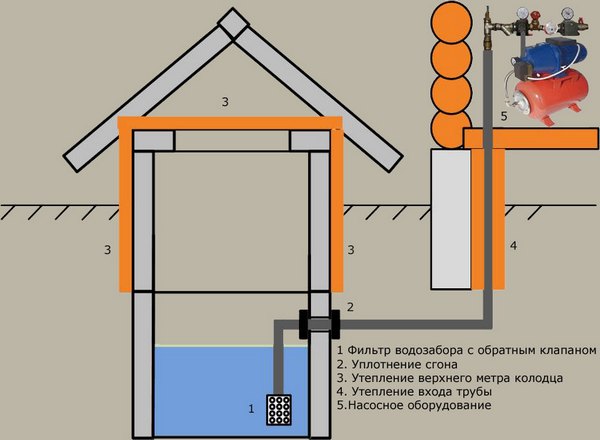

На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона

Практика показывает, что подобный метод – единственный способ с высокой степенью надежности защитить врезку от протечек.

Воспользовавшись рекомендациями профессионалов, легко понять, как сделать водоснабжение на даче из колодца экономичным, надежным, безотказным и долговечным.

Ознакомившись с описанием работ, правилами выбора оборудованиями и нюансами его монтажа, легко понять, что создание системы водоснабжения из колодца своими руками не представляет сложности. Если колодец уже есть на вашем участке – это ресурс, который необходимо рационально использовать. Если какой-либо индивидуальный источник отсутствует – вырыть колодец в большинстве случаев дешевле, чем пробурить скважину. При этом качество и состав жидкости из колодца при его правильном обустройстве не ниже, а в некоторых случаях и выше, чем в скважине. Для того, чтобы убедиться в этом, целесообразно провести анализ. Его результаты помогут вам также определиться с выбором фильтрующего оборудования, которое будет установлено в системе.

Еще несколько полезных советов по теме нашей статьи есть в видео.

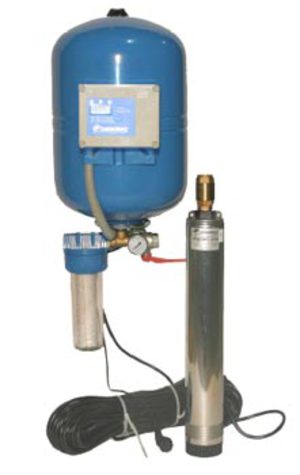

Водопровод на даче из колодца с помощью погружного насоса и гидроаккумулятора

Если на территории вашей дачи или возле дома в деревне располагается колодец, в котором чистейшая ключевая вода, нет необходимости бурить скважину для водоснабжения жилого помещения. Правильнее будет наладить подачу воды из колодца, что довольно просто сделать, используя современные насосы.

Читать еще:  Уруть в садовом пруду

Водоснабжение из колодца позволит пользоваться стиральной машинкой, наладить душ, установить унитаз, а также один или несколько умывальников на территории дома. Дачный водопровод из колодца сможет ответить всем требованиям современных систем.

Особенности водоснабжения из колодца

Водопровод из колодца предполагает опускание в воду скважинного насоса. Следует опускать его глубже, поскольку время от времени уровень воды может падать или подниматься.

Есть такое понятие как дебит воды в колодце. У колодцев он невысокий, за одни сутки в нем добавляется порядка 1 кубического метра воды. Исходя из этого, шланг следует опускать с запасом, чтобы насос не работал в режиме холостого хода.

Особенностью воды в колодце является наличие посторонних включений. Вода здесь не всегда чистая, что следует учитывать при выборе оборудования. Фильтр механической очистки должен присутствовать не только в насосе, но и на входе воды в дом, поскольку иначе в воде может попадаться ил, песок, мел и другие посторонние включения. Колодец следует накрыть крышкой, чтобы в него не попали дождевая вода, насекомые и животные, иначе вода будет непригодна для питья.

Если вы планируете использовать колодезное водоснабжение только в сезон, например, в теплое время года, то закапывать трубу выбранного диаметра из дома в колодец нет необходимости. Если же он будет работать круглогодично, тогда следует закопать шланг в землю на глубину 1,6 м. В таком случае вода в шланге не промерзнет.

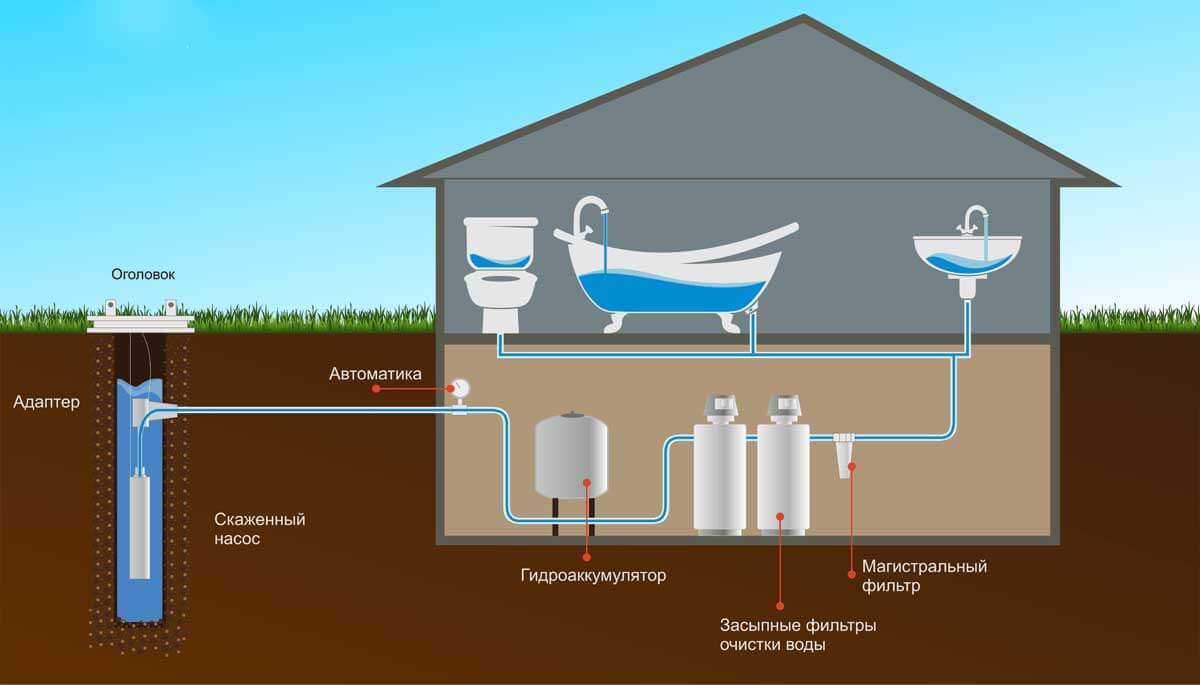

Схема водоснабжения дома из колодца

Любая схема начинается с источника. Предположим, что у нас уже есть колодец. Вода в нем находится на более-менее постоянном уровне. Для забора воды нам потребуется погружной насос. Его мощность рассчитывают по количеству кубических метров воды, которые он может перекачать за один час. В целом, мы помним, что забор воды из колодца может быть небольшим, поскольку он просто не успеет наполниться.

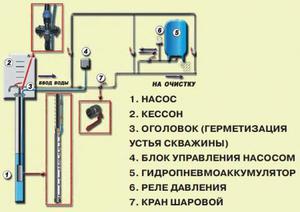

Схема водоснабжение частного дома с помощью гидроаккумулятора

В погружной насос вкручиваем обратный клапан, который позволит защитить воду в контуре от обратного слива в колодец. Благодаря этому контур всегда будет наполнен и вам не придется ждать, чтобы вода попала в резервуар при повторном автоматическом наборе. Последнее могло бы привести к постоянному скоплению воздуха в системе водоснабжения частного дома из колодца.

В обратный клапан вкручиваем шланг по фиксированной длине, измерив расстояние от колодца до бойлерной в вашем доме. На входе в бойлерной ставим фильтр грубой очистки. Его следует устанавливать обязательно, чтобы не засорять гидроаккумулятор.

После фильтра грубой очистки следует поставить штуцер на 5 выводов. К нему подключим гидроаккумулятор, манометр, реле давления. К последнему выводу нужно подключить контур водоснабжения в доме. Отсюда начнётся точка забора воды, откуда она будет попадать к источникам потребления.

Гидроаккумулятор будет выполнять функцию резервуара. То есть, вода из колодца сначала будет подаваться в гидроаккумулятор, накопительная емкость которого рассчитывается индивидуально, ориентируясь на потребление воды и количество жильцов в доме.

В среднем, если брать гидроаккумулятор на 100 литров, в него помещается не более 50 литров воды, поскольку половина его объема – это воздух, создающий давление в системе.

Реле давления – это элемент автоматики. Это устройство “понимает” нижний и верхний предел давления, что соответствует процедуре включения и выключения погружного насоса. Манометр позволяет выполнить гибкую настройку реле давления, а также информирует о давлении внутри контура. На ваше усмотрение на выходе 5-ти выходного штуцера вы можете поставить любое количество фильтров. Рекомендуем ставить фильтры именно на кухне, на ответвлении под питьевую воду.

На видео, как можно самостоятельно обустроить систему водоснабжения частного дома из колодца:

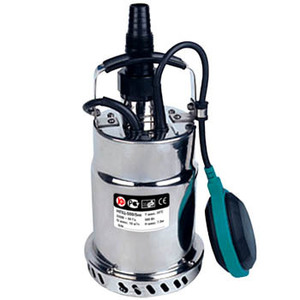

Разновидности насосов для колодца

Для забора воды из колодца может быть использован не только погружной насос. Есть еще и поверхностные системы, так называемые насосные станции, которые устанавливают в подвале или кессоне. Здесь используется насос, который способен доставлять воду с глубины 7–8 м. Такой вариант подойдет в том случае, если подводим воду из колодца в дом на малом расстоянии.

Если же дом далеко, рекомендуют устанавливать насосы поверхностного типа прямо рядом с колодцем, что требует дополнительной защиты от атмосферных воздействий, а также от замерзания. Поэтому эксплуатация подобных систем рекомендована при температуре воздуха от +4 °С.

Другое дело ‒ погружной насос для колодца. Такие системы позволяют выкачивать воду и подавать ее на расстояние до 100 метров.

Это означает, что от колодца, с учетом подъема воды на поверхность, ваш дом может находиться на расстоянии порядка 85 м. Задача этого насоса состоит в том, чтобы выкачать воду, подать ее на поверхность и доставить гидроаккумулятор. Далее уже в гидроаккумуляторе создается давление, которое вытолкнет воду к источникам потребления, а именно, подаст на стиральную машину, умывальник, в душ и джакузи.

Благодаря универсальности колодца как источника для воды выкачивать из него воду можно даже помощи скважинного насоса. Его стоимость выше, но если он у вас есть в наличии, то его вполне можно использовать.

Далее вы узнаете, на какие критерии стоит обратить внимание при выборе насоса для колодца:

Гидроаккумулятор

Водоснабжение частного дома из колодца по схеме с гидроаккумулятором считается одним из лучших. Гидроаккумулятор можно назвать перевалочной станцией для воды, поступающей из колодца и дальше распределяемой по источникам потребления.

Основная задача гидроаккумулятора состоит в том, чтобы снизить количество включений-выключений насоса за счет емкости. Это означает, что если вы включили кран на кухне, чтобы набрать чашку воды, насос в колодце не включится, поскольку вы получите воду из гидроаккумулятора.

У любого насоса есть количество циклов включений в час, которое считается безопасным для его работы. Для этого и ставится гидроаккумулятор, чтобы не превышать количество указанного цикла. Что касается объема, то чем он больше, тем меньше будет включаться погружной насос в колодце.

Для частного дома, в котором проживает семья из 3–4 человек, будет достаточно гидроаккумулятора на 100 л.

Выше мы уже говорили, что лишь половина емкости будет заполнена водой.
Гидроаккумуляторы могут быть установлены горизонтально и вертикально, на опорные ножки или на подвесах. Они являются частью автоматической системы и работают в комплексе с реле давления, с учетом схемы разводки водосточных труб в доме.

Особенности летнего внешнего водопровода

Летний вариант укладки трубы из колодца в дом является наиболее бюджетным. То есть, если вы будете использовать воду только сезонно, то можете положить трубу прямо на поверхности.

Если вас смущает вопрос эстетики, тогда закопайте ее на 2 штыка, чтобы не повредить при вскапывании участка или не зацепиться за нее в траве.

Основным нюансом такого водоснабжения загородного дома из колодца является необходимость сливать систему каждый раз при наступлении холодов, поскольку иначе трубу может разорвать. Для этого следует вытащить из колодца насос, выкрутить обратный клапан и вода самотеком сольется обратно.

Особенности зимнего внешнего водопровода

Если в доме живут круглый год, то целесообразно обустроить трубопровод, который не замерзнет. Для этого следует выкопать траншею на глубину промерзания. Для ЦФО глубина промерзания соответствует 1,3 м. Поэтому целесообразно копать на глубину 1,6 м, чтобы не волноваться, что трубы промерзнут.

Как видите, водопровод на даче из колодца своими руками, – это не трудно и менее затратно, чем пробурить скважину.

Водоснабжение дачи из колодца: как сделать своими руками, схемы, фото и подробные инструкции

Закажите звонок профессионального консультанта. Ответим на все вопросы, подберем оборудование, поможем сэкономить!

Все оборудование компании «Загород» можно купить в рассрочку 0% без переплаты.

Производитель может отменить гарантию на оборудование в случае его покупки не у официального представителя.

Здесь мы подробно остановимся на способах внутренней разводки, материалах, правилах монтажа, монтажных схемах.

Рассказываем, как провести воду в дом из скважины, в каких случаях выгодно устанавливать кессон, а в каких — скважинный адаптер.Описываем процесс монтажа, приводим реальные сметы.

Рассказываем, как провести воду в частный дом: в каких случаях нужно устанавливать кессон, а в каких — скважинный адаптер, как сэкономить без ущерба для качества. Приводим нашу схему ввода и делимся личным опытом.

Есть несколько вариантов постоянного источника водоснабжения на участке: можно закопать бетонный колодец, сделать отвод от трубы центрального водопровода или пробурить скважину. В одной из предыдущих статей мы рассматривали водоснабжение из колодца. Теперь подробно остановимся на скважинах.

Водопровод из колодца — самый простой и недорогой способ проведения воды на даче. В этом статье рассказываем, как сделать водоснабжение от колодца своими руками, о частых ошибках и «подводных камнях». Отвечаем на вопросы дачников, даем рекомендации по установке и приводим правильные схемы водоснабжения:

Читать еще:  Фундамент для бани х х х или х своими руками

Преимущества и недостатки проведения воды на даче от колодца

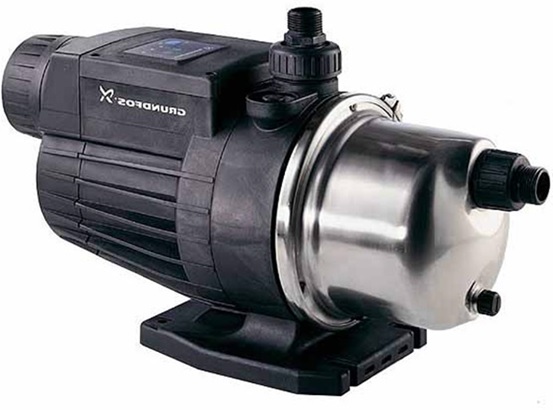

Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Как запускать насосную станцию

Какой погружной насос лучше? Типы погружных насосов

Как выбрать погружной насос для водоснабжения на даче от колодца

Самые частые вопросы от дачников по водоснабжению частного дома из колодца

Какие инструменты потребуется для самостоятельной установки водопровода.

Подвод трубы в дом своими руками: типовые ошибки

Установка сливного крана своими руками

Схемы и чертежи, как сделать водоснабжение дачного дома от колодца

Пошаговая инструкция водоснабжения дачи из колодца: рекомендации от компании Загород

Разводка воды в колодце на даче

10 правил по внутренней тройниковой разводке на даче от компании Загород

Простое решение для организации всесезонного уличного крана для полива

Как слить воду из бойлера

К кому обратиться, чтобы не делать своими руками

Самостоятельный монтаж водоснабжения на даче — непростое занятие, которое может растянуться как на несколько дней, так и несколько месяцев. Если вы не хотите проводить водопровод своими руками и затягивать сроки монтажа, то вы всегда можете обратиться к специалистам из компании «Загород».

Преимущества и недостатки проведения воды на даче от колодца

Для обустройства не требуется разрешения от администрации, как на бурение скважины.

Не нужно регулярно платить за воду, как в случае с водоснабжением от центральной магистрали.

Вы сможете выкопать колодец до 4-5 колец своими руками, без применения специальной техники.

Водоснабжение дачи из колодца останется, даже если произошли перебои с электричеством, и насос не работает. Для набора воды вы всегда сможете использовать простое ведро на веревке.

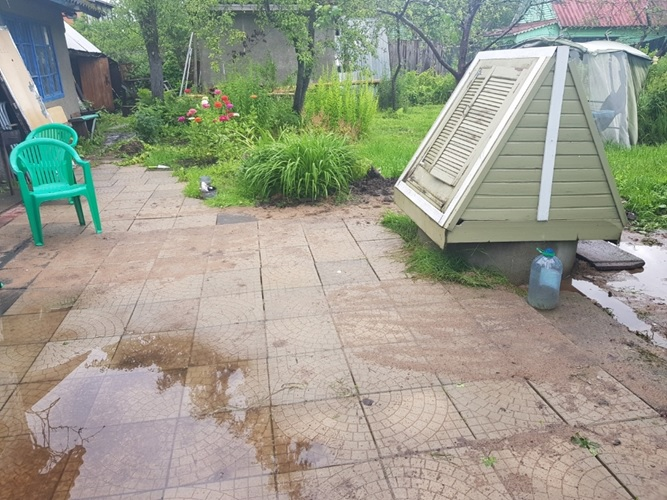

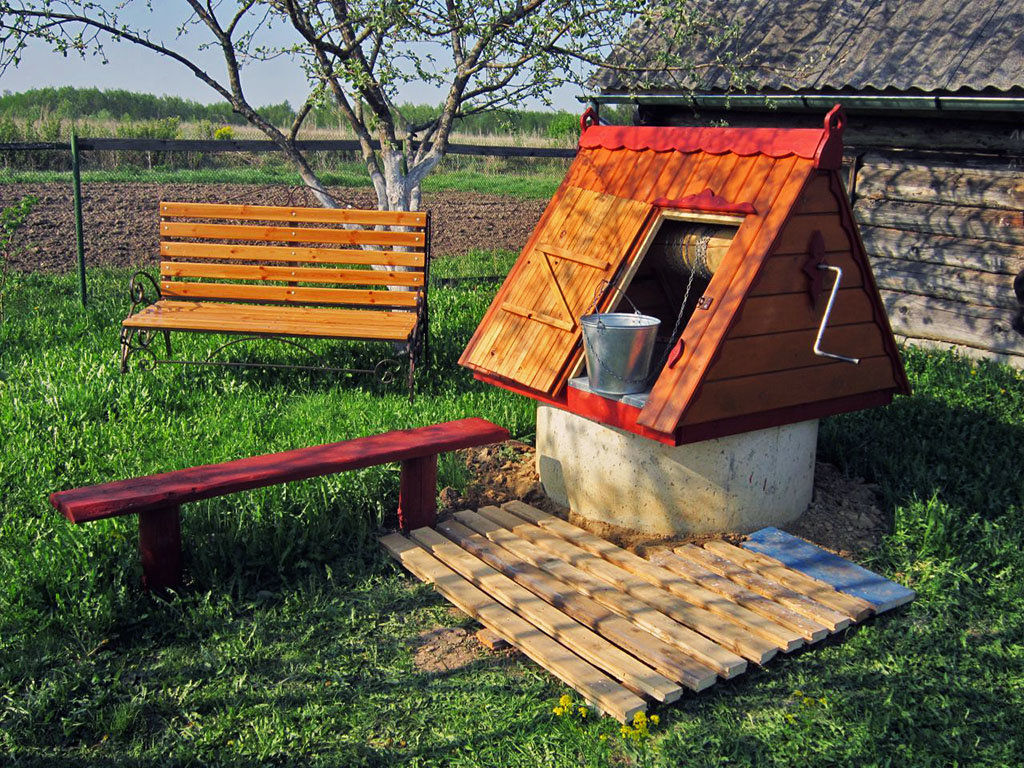

Колодец на даче

Важно! Копка колодца глубиной более 4-5 колец — очень опасная работа, особенно если в нижних слоях грунта окажется плывун. Мы настоятельно рекомендуем вам не заниматься этим самостоятельно, а обратиться к профессионалам.

Если вы не обладаете достаточной подготовкой и определенными навыками, лучше обратиться к специалистам. «Загород» поможет найти проверенные и надежные компании, которые профессионально занимаются копкой.

Недостатки колодца на дачном участке:

Подвижки грунта не позволяют на 100% загерметизировать кольца на стыках. Вода будет поступать в колодец не только из водоносного горизонта, но также из верхних слоев почвы, что, в свою очередь, ухудшит качество воды.

В колодезной воде могут содержаться химические примеси и микроорганизмы. Качество воды сильно меняется, в зависимости от времени года, прошедших осадков и других факторов. Можно установить оборудование для водоподготовки, но поскольку система подбирается, исходя из анализа воды, фильтрация примесей в воде из колодца будет не 100%. Поэтому воду из колодца в основном используют как техническую, а питья привозят бутилированную.

Колодец требует регулярной профилактики: дно заиливается, стенки нужно чистить, а стыки и проходы коммуникаций надо периодически герметизировать.

Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Современные насосные станции надежные и производительные, а также оснащены встроенной автоматикой — гидроаккумулятором, реле давления и реле защиты от сухого хода. Компания «Загород» рекомендует следующих производителей:

Belamos XA 06 ALL мощностью 600 Вт — этой станции вполне достаточно, чтобы обеспечить дачу водой. Высота подъема воды — 8 метров, объем гидробака — 24 литра, производительность — 2800 литров/час.


Насосная станция Belamos XA 06 ALL

Данную станцию выбирают большинство наших клиентов для снабжения дачи водой: несмотря на невысокую стоимость, она хорошо себя зарекомендовала в работе.

Grundfos MQ мощностью 850 Вт. Довольно дорогое оборудование, его используют чаще в больших загородных домах и коттеджах. Насосная станция, оснащенная встроенной автоматикой: реле давления, сухого хода и потока. Grundfos MQ обладает низким уровнем шума, по сравнению с аналогичными моделями от других производителей. Это позволяет ее размещать не только в техпомещении, но, например, в санузле или на кухне, под мойкой или в пространстве под лестницей.

Насосная станция Grundfos MQ 3-35

Grundfos MQ оснащен небольшим гидроаккумулятором объемом 0,8 литра. Если точек водопотребления немного, то станция может работать без установки дополнительного гидроаккумулятора, а вы таким образом сэкономите место в дачном домике.

Встроенный гидроаккумулятор обеспечивает запас воды, но из-за небольшого объема у модели Grundfos MQ почти каждое открытие крана приводит к пуску установки. Поскольку количество циклов включения/выключения ограничен, то этот фактор влияет на дорогостоящее оборудование неблагоприятным образом. Поэтому мы своим клиентам рекомендуем установить гидробак объемом хотя бы на 24 литра.

Кроме этого гидроаккумулятор защищает систему водоснабжения от гидроудара.

Гидроудар — это скачок давления в системе. Поскольку вода — несжимаемая жидкость, при закрытии крана возникает ударная волна, которая может повредить трубу или сорвать насос в скважине. Резиновая мембрана гидробака забирает избыточный объем воды и компенсирует давление.

При обустройстве водоснабжения из колодца на даче своими руками многие дачники совершают одну и ту же ошибку — прячут насосную станцию на чердаке. На такой высоте оборудование не сможет поднять воду из колодца Разница между уровнем воды в колодце и насосной станцией не должна превышать 8 метров. По этой причине станцию следует располагать как можно ниже — на первом этаже дачного дома или над колодцем.


Насосная станция, расположенная внутри колодца

Если насосная станция находится в «домике» над колодцем, то не рекомендуем устанавливать резиновые шланги. Довольно часто во время работы насосной станции они схлопываются и не позволяют воде подняться к насосу. Компания «Загород» обычно использует ПНД-трубу с армировкой. Такие трубы достаточно прочные и легко демонтируются.

Как запускать насосную станцию

Перед запуском необходимо залить воду в подводящую магистраль через отверстие для заливки воды в насосе. После этого надо заполнить водой емкость и всасывающий трубопровод. Наполняем до тех пор, пока вода не начнет переливаться через заливное отверстие.

Важно! Нельзя запускать насос без заполнения водой! Насосная станция выйдет из строя, а сервисный ремонт обойдется достаточно дорого.

Подготовка гидробака

Если в гидробаке повышенное давление, то станция будет часто включаться, что приведет к быстрому износу. Пониженное давление приведет к тому, что груша в баке будет сильно растягиваться при наполнении и быстро придет в негодность.

Оптимальное давление в гидроаккумуляторе:

Вместительностью от 20 до 25 литров — в пределах от 1,4 до 1,7 атм.

Вместительностью 50-100 литров — в пределах 1,7-1,9 атм.

Соответственно, если давление в баке повышенное, то нужно спустить воздух через специальный ниппель. Если пониженное — накачать воздух, например, обычным автомобильным насосом. Давление можно контролировать либо встроенным манометром, либо с помощью автомобильного манометра.

Перед тем, как закачивать воздух в камеру, убедитесь, что в груше нет воды. Если вода в гидробаке есть, то ее необходимо слить, открутив нижний вентиль.

Инструкция по первому запуску насосной станции:

После заполнения магистрали водой, плотно закрутите крышку (или вентиль).

подключите насос к электропитанию

Слегка открутите вентиль, чтобы выпустить остатки воздуха из магистрали.

Станция должна поработать 2-3 минуты. В течение этого времени из выходного отверстия или открытого крана, должна пойти вода.

Если вода так и не пошла, то отключите насос, долейте воду в магистраль через заливное отверстие и снова запустите двигатель.

Совет! Для быстрого заполнения трубопровода лучше предусмотреть тройник с краном на вводе в тех помещении, установленный перед станцией. Мы всегда устанавливаем такой кран при монтаже дачного водопровода.

Как проложить трубу до дачного дома. Схема летнего водопровода на даче из колодца

Для летнего водопровода из колодца на даче своими руками достаточно прокопать траншею глубиной около 40-50 см, а шириной — на штык лопаты.

Затем в стене колодца делаем отверстие коронкой по бетону или перфоратором. Вводят трубу ПНД 32 мм и делают отвод вниз с помощью углового фитинга. На трубе устанавливают сетку и обратный клапан. После этого заделывают отверстие гидропломбой.

На зиму обязательно нужно предусмотреть слив из внутренней системы водопровода и из бойлера. Подробнее про слив воды мы расскажем чуть ниже.


Устройство водопровода на даче от колодца с насосной станцией

Какой погружной насос лучше? Типы погружных насосов

Чаще всего для водоснабжения из колодца в дачном варианте используют недорогое насосное оборудование. К выбору модели следует подойти внимательно. Бывает несколько видов погружных насосов для дачи: вибрационные, дренажные, винтовые, центробежные.

Вибрационный насос работает за счет изменения давления в нагнетающей камере. Вода всасывается, благодаря возвратно-поступательными движениями резиновой диафрагмы/поршня.

Несмотря на высокие напорные характеристики (обычно до 70 метров), насос обладает довольно низкой производительностью. Если на даче предусматривается стиральная машина, душевая кабина или туалет с септиком, то вибрационный насос не справится с водоразбором.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
