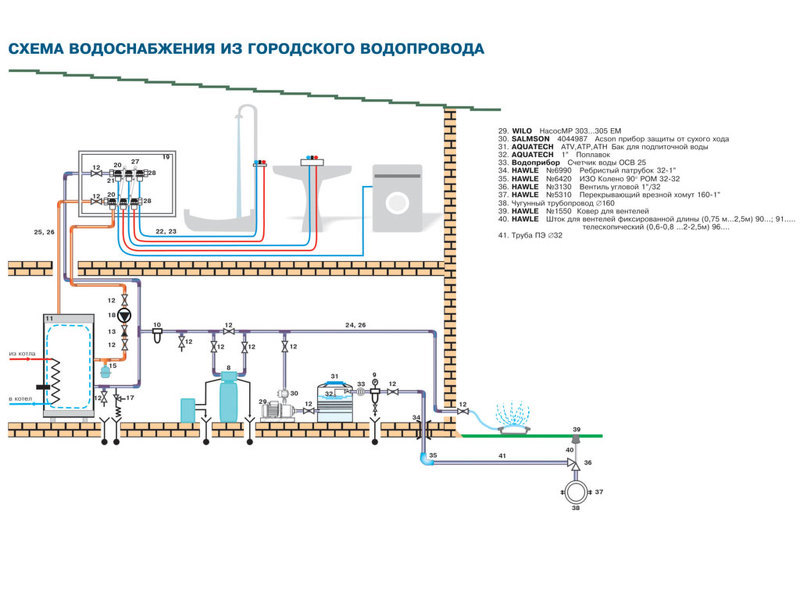

Схема при подключении от городского водопровода

Схема при подключении от городского водопровода

Читайте в рубрике

Если на даче набирать воду из общего колодца, она может быть мутной, содержать примеси, или иметь неприятный запах. Я расскажу, как быстро очистить воду с помощью рябиновых листьев, без специальных навыков и приспособлений.

Обустройство скважины на даче или в загородном доме, это лучшее решение при выборе источника снабжения водой. Причем даже там, где есть доступ к водопроводу, многие отдают предпочтение природному источнику, поскольку «вода из земли» не только вкуснее, но и полезнее водопроводной. Мы расскажем как подобрать и рассчитать оборудование для скважины на воду, в какую компанию обратиться для бурения, и что необходимо проверить перед началом работ.

В местах, где нет центрального водоснабжения, собственный колодец жизненно необходим. Вода из него служит для приготовления пищи, мытья, бытовых и технических нужд, а при наличии сада и огорода возникает еще и необходимость полива. Мы расскажем, как подобрать качественный погружной насос для колодца на даче, а также какие виды агрегатов существуют, и для каких целей используются.

Для комфортного времяпровождения после тяжелого трудового дня или полезного активного отдыха хочется помыться и отдохнуть. Мы подобрали для вас наилучшие решения по нагреву воды экологически чистым и безопасным способом — от солнечной энергии.

Имея на своем дачном участке колодец, я столкнулся с проблемой заиливания его дна. Профессиональная ежегодная чистка колодца дорого обходится, поэтому для экономии семейного бюджета я провожу ее своими силами.

Неожиданная проблема с напором воды из скважины может стать причиной неудачного отдыха на даче, а также помешать своевременному поливу сада и огорода, и гибели растений в засушливый период. В нашей статье мы рассмотрим основные причины понижения напора воды или его отсутствия, и подскажем, что можно предпринять чтобы ситуация не повторилась.

Греющий кабель для водопровода при правильном монтаже обеспечит подогрев труб и бесперебойную подачу воды даже самой лютой зимой. Из нашей статьи вы узнаете о видах такого кабеля и их применении, нюансах подключения и укладки своими руками.

Садовые насосы являются «сердцем» систем водоснабжения, работающих в доме и в саду. Стильные и надежные, насосы GARDENA привлекают своими инновационными решениями, будь то полив, дренаж или бытовое водоснабжение.

Даже если дача используется исключительно в качестве места отдыха — без наличия надежного источника снабжения водой этот отдых будет неполноценным. А про использование участка для выращивания растений без воды и говорить не приходится. Именно поэтому водопровод на даче является если не первым, то одним из самых главных вопросов.

Есть определенные правила укладки канализационных и водопроводных труб. Одним из важных факторов при строительстве водопровода и канализации — это глубина закладки трубы.

• Вопрос / Ответ
• Новости и события
• Реклама
• Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Особенности подключения дома к центральному водоснабжению

Подключение частного дома к центральному водопроводу (ЦВ) — наиболее экономичный и удобный способ организации водоснабжения жилья. Единственным недостатком такого варианта является необходимость получения ряда документов и разрешений, так как несанкционированная врезка в центральный водопровод незаконна.

Подключение к ЦВ

В данной статье мы рассмотрим порядок действий, которые необходимо совершить для обустройства центрального водоснабжения дома, дачи либо коттеджа. Также будут рассмотрены необходимые документы и даны рекомендации по выполнению всех работ своими руками.

1 Что нужно знать перед подключением к ЦВ?

Среди преимуществ подключения частного дома к центральному водопроводу выделим серьезное уменьшение затрат на организацию и эксплуатацию водоснабжения — обустройство скважины либо колодца обойдется не только дороже на стадии их разработки, но и будет сопровождаться затратами на ремонт и очистку таких источников в дальнейшем.

Также городской водоканал обеспечивает постоянное качество воды — данное утверждение не в полной мере справедливо для всех регионов, однако если в вашей местности с этим проблем нет, то единственное, что будет нужно для доочистки воды — обычный настольный фильтр.

Подключение к системе водоснабжения выполнить достаточно просто. Вам потребуется лишь собрать необходимые технические акты и разрешения, после чего от центрального водопровода к дому отводится труба, которая прокладывается ниже уровня промерзания грунта.

Если напор воды, который обеспечивает водоканал, вас устраивает, не потребуется даже установка повышающего насоса. Дополнительным преимуществом будет возможность подключения к центральной канализации, необходимой для сброса бытовых стоков. Если же такой возможности нет, работы по обустройству канализации нужно будет выполнять своими руками.

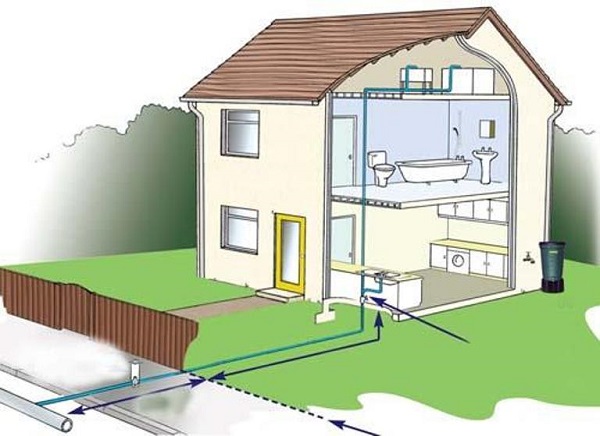

Схема подключения дома к ЦВ

Однако нередко бывают ситуации, когда подключится к централизованному водопроводу бывает проблематично. Ключевым фактором является устаревший водоканал, который рассчитан на небольшое количество пользователей и не способен обеспечить достаточный напор подачи воды. В случаях, когда из крана течет тоненькая струйка воды, можно забыть о нормальной работе колонки, бойлеров, стиральных машин и другой техники.

Повысить давление можно установив специальный насос, который монтируется на трубе и автоматически включается при работе точек водопотребления. Учитывайте, что при обустройстве автономного водоснабжения частного дома из скважины либо колодца, насос потребуется в любом случае.

Еще одной проблемой центрального водоснабжения может стать низкокачественная вода, которая на подвергается должной очистке в коммунальных службах. Другая сторона медали — вода, излишне хлорированная вода. Тут потребуется хороший фильтр, либо же комплексная система водоочистки.
к меню ↑

1.1 Требуемые документы и порядок подключения

Чтобы подвести к дому или даче центральное водоснабжение вам потребуется собрать следующие документы:

• акт работ на прокладку трубопровода;
• акт на гидравлическое испытание системы;
• акт промывки и санитарной очистки водопровода;
• справка на установку счетчика.

Непосредственные работы по подведению в дом водоснабжения выполняются специалистами водоканала либо лицензированной организацией, если же ввиду каких-либо причин вы будете делать все своими руками, то дополнительно потребуется получить акты на проведения скрытых работ по отрывке, обратной засыпке траншеи и подсыпке песка.

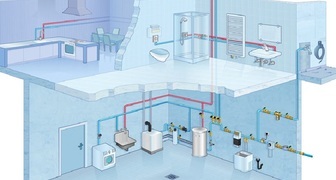

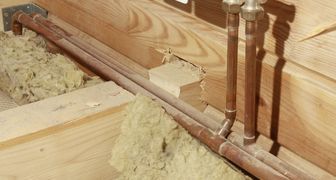

Разводка водопроводных труб внутри дома

Рассмотрим последовательность действий при подключении:

1. Обращаемся в «Центр регистрации земельных участков» с целью получения плана частного домовладения (масштаб 500 к 1). Важно, чтобы на нем были указано расположение всех подземных коммуникаций на территории участка.
2. Имея на руках план идем в районный водоканал и подаем соответствующее заявления, через месяц вы получите технические условия подключения, в которых указана точка врезки, диаметр трубы и подобные нюансы.
3. С техническими условиями и документацией на частный дом обращаемся в СЭС, где получаем заключение о правомерности подключения к сетям водоснабжения.
4. Несем ТУ в проектную организацию, где нам делают проект (при наличии таких услуг в городском водоканале проект можно заказать у них). Полученный проект нужно зарегистрировать в СЭС.

Волокита с документами на этом заканчивается, осталось обратиться в водоканал и получить список лицензированных организацией, которые могут заниматься прокладку и подключением водопровода. Установка приборов учета и их ввод в эксплуатацию выполняется непосредственно специалистами водоканала.
к меню ↑

1.2 Особенности подключения дома к ЦВ (видео)

2 Работы по прокладке и подключению водопровода

Если вы имеете соответствующее разрешение, то все монтажные работы можно выполнить своими руками. Центральный водопровод представляет собой трубу диаметром 100-500 мм, подключиться к которой можно двумя способами:

• сварочный метод ;
• использование накладного хомута.

При использовании сварочного способа перекрываются ближайшие запорные вентиля на участке центрального трубопровода, после чего на трубе вырезается отверстие указанного в проекте диаметра, к которому приваривается резьба (муфта). На муфте монтируется полнопроходной кран и от него проводится подающая труба к дому.

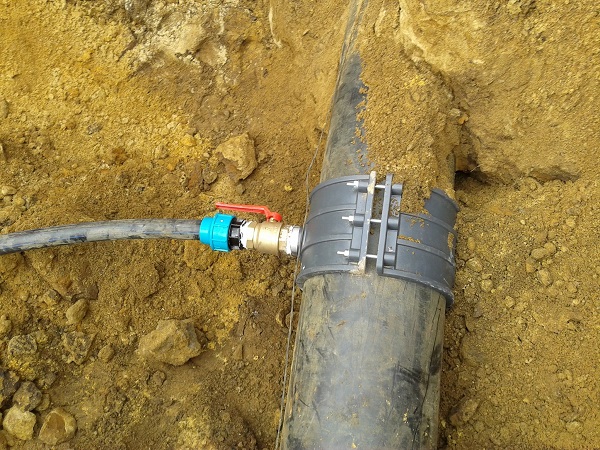

Врезка в центральный водопровод с применением накладки

На устаревших центральных сетях запорные вентили могут отсутствовать либо находится в неисправном состоянии, что приводит к необходимости врезки под давлением. Самостоятельно сверлить трубопровод, по котором циркулирует вода можно лишь при давлении рабочей среды до 4-5 Атм.

Врезка с применением накладных хомутов производится при подключении к трубопроводам из полимерных материалов — полипропиленовым и полиэтиленовым трубам. Для этого перекрывается вода и на трубе, в месте где будет высверливаться отверстие, размещается резиновый либо силиконовый экспандер. Далее накладывается и фиксируется хомут (стягивается болтами), к которому приваривается резьба, монтируется кран и подсоединяется труба. Помимо стяжки хомут желательно зафиксировать с помощью специальных эпоксидных клеев, предотвращающих его смещение в процессе теплового расширения трубы.
к меню ↑

2.1 Монтаж водоснабжения внутри дома

После того, как в дом проведено водоснабжение, необходимо составить схему разводки водопроводных труб внутри здания. При выборе схемы необходимо учитывать следующие факторы:

• количество точек водопотребления;
• наличие фильтров понижающих давление циркуляции;
• количество точек водопотребления и расстояние между ними;
• общая протяженность внутреннего водопровода.

На практике чаще всего используется две схемы — последовательная (тройниковая) и коллекторная. Коллекторная схема, приведенная на изображении, подходит для небольших по площади домов. Она заключается в том, что от точки водозабора отводится одна труба, к которой подключаются все точки водопотребления. Ее недостатков является снижение давление циркуляции в конце контура, однако данную проблему можно решить установкой циркуляционного насоса.

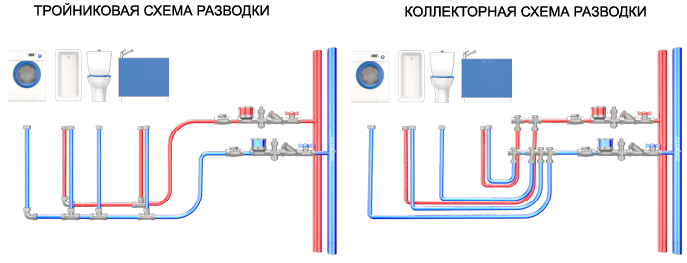

Схемы разводки водопроводных труб

Коллекторная схема подходит для домов любых размеров, так как она подразумевает установку на точке водозабора коллектора, от которого разводятся индивидуальные трубы к каждой точке водопотребления. При каждой секции коллектора нужно монтировать запорный кран, чтобы в случае необходимости можно было перекрыть подачу воды на аварийный участок.

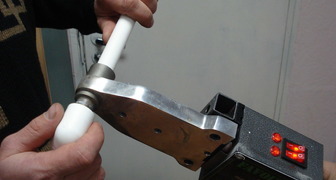

Для разводки водоснабжения внутри дома лучше всего использовать полимерные либо металлопластиковые трубы — это сравнительно дешевый и долговечный вариант, превосходящий стальные аналоги по всем эксплуатационным характеристикам. Подключение душевой кабины к водопроводу, а также колонок и бойлеров, рационально выполнить с помощью эластичных пластиковых гофротруб.

Если трубы холодного и горячего водоснабжения идут параллельно, то холодная должна всегда быть нижней, таким образом на ней не будет образовываться конденсат. Наиболее частыми ошибками при монтаже внутреннего водоснабжения являются:

• пропуск всех труб через одно отверстие в стене, с несоблюдением минимально допустимого расстояния между ними;
• пренебрежение установкой запорной арматуры перед сантехническими приборами;
• отсутствие теплоизоляции труб горячего водоснабжения при их размещении в стенах либо неотапливаемом подполе.

И не забывайте, что согласно негласному правилу к смесителям горячая вода должна подключаться справа, а холодная- слева!

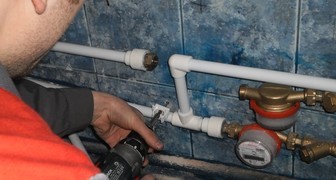

Подключение водопровода в частном доме

• Какие законы по подключению воды к центральному водопроводу, для частного дома?
• Каким диаметром допускается подключение к городскому водопроводу частного дома?
• Как оформить незаконное подключение к водопроводу в частном доме?
• Подключение газа в частный дом
• Подключение электроэнергии частный дом
• Подключение газопровода к частному дому
• Подключение к водоснабжению частного дома
• Водопровод в частном доме

1.1. Все, если подключение идет через общую собственность;
«Гражданский кодекс Российской Федерации (часть первая)» от 30.11.1994 N 51-ФЗ (ред. от 29.12.2017)
«»Статья 247. Владение и пользование имуществом, находящимся в долевой собственности

«»1. Владение и пользование имуществом, находящимся в долевой собственности, осуществляются по соглашению всех ее участников, а при недостижении согласия — в порядке, устанавливаемом судом.
2. Участник долевой собственности имеет право на предоставление в его владение и пользование части общего имущества, соразмерной его доле, а при невозможности этого вправе требовать от других участников, владеющих и пользующихся имуществом, приходящимся на его долю, соответствующей компенсации.

2.1. Проектирование при дальнейшем подключении к городским коммуникациям — это в полномочиях исключительно специалистов.
Ни в коем случае — не частное исполнение проекта и дальнейшее подключение.

3.1. Посмотрите внимательно Ваш договор с ЖКХ (Водоканалом), который Вы заключали при подключении Вашего дома к центральному водопроводу. В нем должен быть пункт о границе раздела, обычно это или стена дома, иди колодец с отключающим вентилем (задвижкой), или граница земельного участка. Все, что до этой границы, должен ремонтировать ЖКХ (Водоканал) за счет тех денег, которые Вы платите за водоснабжение, после границы – должны ремонтировать Вы за свои деньги. В некоторых случаях обязательные решения о том, где должна быть установлена граница раздела, устанавливают местные областные, или районные, или городские (поселковые) власти. Поэтому выясните это в Вашей соответствующей администрации.

4.1. В Вашем случае есть по моему мнению два решения вопроса. Первый-выделить долю в доме из совместной собственности в индивидуальную. Второй решить вопрос с соседом, если не получиться урегулировать спор, то обратиться в суд о понуждении его предоставить Вам доступ к точке подключения к водопроводу в доме.

5. Какие законы по подключению воды к центральному водопроводу, для частного дома?

5.1. В данном случае применим
Федеральный закон «О водоснабжении и водоотведении» от 07.12.2011 N 416-ФЗ

Удачи и всего доброго.

6.1. весь участок от Центрального водопровода к вашему дому обслуживается вами Спасибо за ваше обращение на наш сайт удачи вам всего хорошего.

7.1. уважаемый Александр
Да могут заставить платить если ремонт будет производиться на вашем участке

Удачи вам и вашим близким.

7.2. Добрый вам вечер
Уважаемый Александр, в данном случае надо будет разбираться со всей документацией. Если это на балансе водоканала, то они и будут делать за свой счёт, если нет, то вы будете платить.

7.3. При разрытии будет установлено, где произошел порыв и согласно техусловиям и балансовой принадлежности будет установлено лицо, которое должно оплатить ремонт.

8.1. — Здравствуйте, заказывайте проект и выкладывайте свой колодец.
Удачи вам и всего хорошего, с уважением юрист Легостаева А.В. :sm_ax:

9.1. — Здравствуйте, никак и ничего себе законно от соседа не проведёте, без его на то согласия.
Удачи вам и всего хорошего, с уважением юрист Легостаева А.В. :sm_ax:

10.1. За подключением временного летнего водопровода необходимо обращаться в отделение Водоканала города. Они рассмотрят тех. возможность, и произведут работы.

10.2. управляющие компании как правило не обслуживают частный сектор вы имеете право подключить летний водопровод обратившись непосредственно в ресурсоснабжающую организацию и заключить с ними договор.

11.1. Нужно смотреть в HD Галор на водоснабжение о границе балансовой ответственности. Если авария случилась на вашей территории то вы должны оплачивать аварийные работы.

12.1. Как вариант все же попытаться на свой страх и риск договориться с хозяином водопровода. Повторюсь: на свой страх и риск.

12.2. вам в этой ситуации придется решать вопрос с другими хозяевами если они не дадут Согласие то в связи с тем что водопровод не стоит на балансе не у кого вам правильно отказали Спасибо за ваше обращение на наш сайт удачи вам и всего хорошего.

12.3. ИСК в суд подавайте о понуждении к выдаче разрешения, подключению к водопроводу
Удачи ВАМ! Всегда рады помочь.

13.1. Неизвестно. Законодательством непосредственно — это не регулируется. Все зависит от условий (и формулировок этих условий) подписанного Вами договора, в настоящем случае с Водоканалом.

14.1. Могу ли я отказать во врезке в наш (мой?) водопровод новому соседу?
Имеется частный водопровод на 5 частных домов с подключением к водопроводу.
Документы оформлены на меня. Могу ли я отказать во врезке в наш (мой?) водопровод новому соседу?
Этот вопрос разрешается при согласовании технических условий водоснабжения водоканалом нового потребителя воды.

14.2. — Здравствуйте, однозначно у вас есть такое право, пусть проводит себе свой водопровод и делает на него документы. Удачи Вам и всего хорошего. :sm_ax:

15.1. У вас есть все основания для подачи иска в суд с требованием подключения электроэнергии и взыскании убытков с энергетиков, так как ограничение подачи коммунальных услуг возможно после предупреждения за 30 дней. Удачи.

15.2. Отключение электроэнергии без уведомления и предупреждения о его отключении не законно. Ваше право обратиться в суд и обжаловать действия энергосбыта.

16.1. Первым делом заключите договор на водоснабжение, тем более у вас есть счетчик и вы платите за воду. Сосед отрезать вас от воды не имеет право. В случае чего вы должны обратиться в суд с иском и его предупредить что взыщете с него материальный и моральный ущерб, так как по закону коммуникации общего пользования могут проходить по другим участкам — трубы. Дороги и т.д. — если без этого невозможно их использование соседями.

17.1. Нужно смотреть документ. Возможно это тех. условия и их разработка вам выставлена в счет. Обратитесь очно к юристу любому. Контакты в конце каждого ответа есть или в личку.

18.1. Идти в прокуратуру.

19.1. Да все правильно.

20.1. Отключиться нужно и оформить техусловия для подключения воды официально.

20.2. Отсоедините воду и оформите как положено

21.1. Если даже не было договора, водой пользовались и услуги оплачивали, следовательно водоканал не имел права отключать воду, без предупреждения. Обращайтесь с жалобой в прокуратуру. Направьте заявку на заключение договора.

21.2. —Здравствуйте, обращаться в водоканал с документом о праве собственности на домовладение и с письменным заявлением о заключении договора поставки воды. Всего хорошего.

23.1. Вы должны у соседей взять разрешение.

24.1. Нет такого закона.

25.1. Да, это обязательно.

26.1. если обращались в организацию в которую отправляли заявку на подключение к системе водоснабжения (водоканал как правило) и результата это не дало — вы можете понудить к исполнению договора в судебном порядке, либо расторгнуть договор водоснабжения и потребовать возврата денег. Если остались вопросы — я с радостью на них отвечу.

27.1. —если нет приборов учёта (счётчиков), то к вам применили норму на человека.

28.1. — только в судебном порядке; МУП ЖКХ должен представить документы, подтверждающие, что они проводили водопровод. а их у них нет.

28.2. Показания свидетелей, тех, кто проводил врезку, копал траншеи и.т.д., даже сотрудников коммунальной службы, которые при этом присутствовали.

28.3. Если документов не осталось, то увы, скорей всего уже ничего не доказать.

Разводка водопровода в частном доме: правила проектирования + обзор лучших схем

Прокладка трубопровода для водоснабжения — задача не менее значимая, чем выбор и подключение насосного оборудования, обустройство источника воды. Неправильно проведенная разводка водопровода в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы избежать проблем, нужно тщательно изучить все тонкости выполнения работ. Мы поможем вам, представив полноценную информацию для изучения специфики устройства систем и правил сборки. Предложенные к рассмотрению сведения опираются на нормативные требования.

Представленное нами к ознакомлению подробное описание схем, вариантов и нюансов разводки контура водоснабжения дополнено наглядными иллюстрациями и видеоматериалами.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

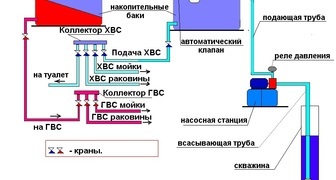

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

• С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
• С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Установка узлов системы водоснабжения

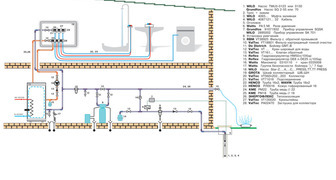

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

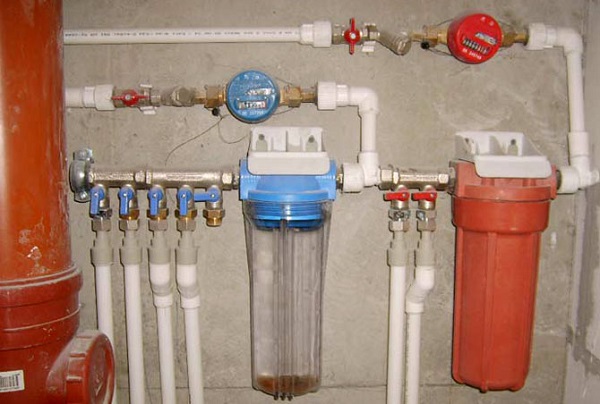

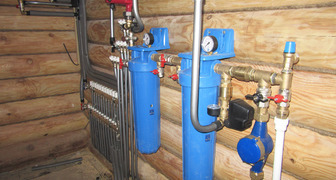

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.
