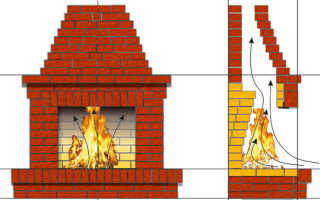

Схема составляющих камина

Устройство камина своими руками в доме

Популярным предметом интерьера на сегодняшний день стали камины, которые устанавливают в загородных коттеджах, дачных домах и даже квартирах. Обычно эти конструкции выполняют декоративную функцию. Специалисты настоятельно рекомендуют планировать устройство каминов своими руками на этапе проектирования зданий. Правда, обустроить очаг можно и в уже эксплуатируемом доме.

Конструкционных решений относительно каминов существует огромное количество. Они отличаются рядом параметров: размерами, материалами изготовления и прочими характеристиками. Изучив соответствующую литературу, каждый домашний умелец сможет узнать, что собой представляет устройство камина своими руками. Обустройство очага собственноручно без участия печников позволит сэкономить приличную сумму.

Выбор месторасположения камина

Начинают строительство конструкции с выбора места ее расположения. Чаще всего камин устанавливают у несущей стены, находящейся напротив входа в помещение. Кроме этого можно выстроить очаг в углу или сделать его отдельно стоящим. От чего зависит выбор? Прежде всего, от площади комнаты и индивидуальных пожеланий хозяев домовладения.

Есть места в помещении, где нежелательно монтировать каминную конструкцию. Очаг нельзя размещать у стены, которая находится против окон, иначе он станет причиной появления сквозняков в комнате. Когда камин планируют установить в деревянном доме, необходимо выполнять все правила пожарной безопасности.

Расчет размеров каминной конструкции

Большое значение имеет грамотный расчет очага. При проведении вычислений нужно помнить, что в процессе строительства будут использоваться как целые кирпичи, так и их половинки.

Прежде, чем выполнять расчеты, определяют площадь помещения, в котором запроектировано устройство камина своими руками. Далее на листе бумаги в определенном масштабе чертят план, а затем определяют размеры топливника. Он должен быть не менее 1/50 части объема комнаты.

Выбор типа каминной конструкции

Затем определяются с типом теплоагрегата. Если камин будет закрытым, для его установки потребуется минимум пространства, что, безусловно, очень выгодно, если площадь помещения небольшая. Закрытые конструкции строят одновременно с возведением дома. Читайте также: «Как класть камины».

Полуоткрытые кирпичные очаги считаются промежуточным вариантом между закрытыми и открытыми каминами. Агрегаты полуоткрытого типа размещают внутри стены или пристраивают к ней. Главное их преимущество в том, что строить такие очаги можно в уже эксплуатируемых зданиях.

Открытые камины из кирпича являются наиболее оптимальным вариантом для помещений больших по площади. Их обустраивают в центральной части комнаты, тем самым распространяя теплый воздух по разным направлениям.

Угловые каминные конструкции, такие как на фото, идеально обогревают смежные помещения (подробнее: «Как сделать угловые камины своими руками, проект и кладка»).

Материалы для строительства камина своими руками

Устройство печей и каминов начинают с подготовки инструментов и стройматериалов.

  • красный кирпич;
  • песок;
  • щебень;
  • цемент;
  • бут;
  • уровень;
  • линейка;
  • отвес;
  • болгарка;
  • ножовка;
  • сварочный аппарат.

Выбирая кирпичи для того, чтобы построить камин в доме, следует тщательно осматривать их поверхность. Подходит продукция только с однородной структурой, не имеющая белых пятен. Проверить качество кирпичей можно при помощи молотка. Для этого им слегка ударяют по изделию, и наличие чистого звонкого звука означает, что оно качественное. Читайте также: «Экокамин своими руками».

Устройство фундамента под камин

Нередко вес камина превышает одну тонну. До того, как начинают кладку, обязательно делают фундамент. Знания, как устроен камин, помогают возвести качественную конструкцию, что невозможно без надежного основания.

Параметры фундамента зависят от размера сторон будущего очага. К длине и ширине прибавляют по 10-15 сантиметрам и в итоге получают величины основания под конструкцию. Между фундаментами дома и очага должен быть промежуток около 5-6 сантиметров, его засыпают песком и утрамбовывают. Благодаря этому имеется возможность предотвратить появление трещин на агрегате при усадке (детальнее: «Делаем фундамент для камина своими руками»).

Необходимую глубину котлована определяют, исходя из этажности постройки: для одноэтажного здания достаточно 50-60 сантиметров, а для двухэтажного дома – не менее 80 сантиметров. Если почва обычная, на дно ямы укладывают подушку из песка, а когда грунт сыпучий, то применяют песчано-гравийную смесь. Каждый слой увлажняют, уплотняют и проверяют горизонтальность поверхности при помощи строительного уровня.

При установке каминов обычно используют бутобетонный фундамент. Прежде всего, строят опалубку, ее внутренние размеры должны соответствовать параметрам будущего основания. Стенки опалубки покрывают для гидроизоляции битумом, толем или рубероидом. Читайте также: «Камины для дома своими руками — изготовление по правилам».

Потом создают основание для опалубки. Для этого укладывают камни большого размера, а щели между ними засыпают щебенкой и заливают раствором, который состоит из трех частей песка и 1 части цемента. Сверху помещают несколько рядов бутового камня и каждый из них покрывают слоем раствора.

На данное основание устанавливают опалубку. Поверхность фундамента тщательно выравнивают, проверяют строительным уровнем и накрывают полиэтиленовой пленкой. Верхний слой основания должен располагаться примерно на 5 — 7 сантиметров ниже чистового пола. Когда фундамент станет достаточно прочным, а это произойдет не ранее, чем через неделю, тогда приступают к кладке каминной конструкции.

Помогут выполнить устройство камина в доме чертежи. Каждый ряд кирпичей должен быть прорисован на схемах порядовок, а все листы проекта пронумерованы. В зависимости от конструкционного решения камина порядовки могут отличаться и иметь свои особенности. Как выглядят такие схемы, видно на фото.

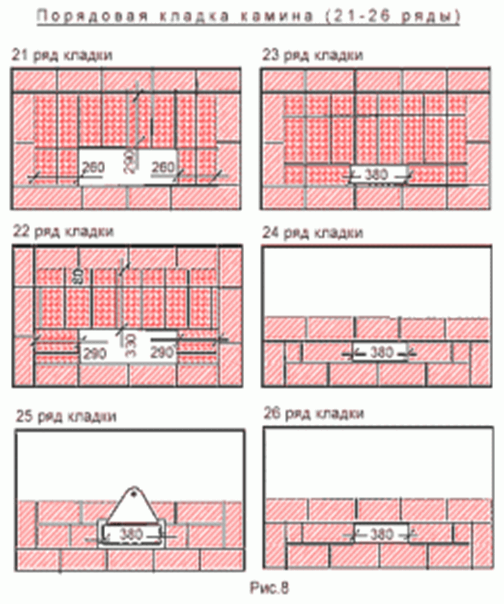

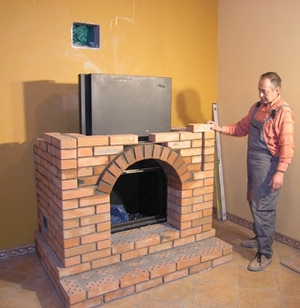

Инструкция по строительству камина

В первую очередь на стену комнаты наносят контуры будущей каминной конструкции. Фундамент под очаг покрывают двумя слоями толя или рубероида с целью гидроизоляции. Сначала кирпичи укладывают без раствора для правильной и тщательной подгонки. При выкладке подтопки обязательно применяют с внутренней стороны огнеупорный кирпич. Стесанные поверхности кладочных изделий закрывают кладкой.

После завершения подготовительных мероприятий возводят заднюю и боковые стенки камина, их толщина должна равняться 20 сантиметрам. Первыми нужно укладывать угловые кирпичи. Соблюдение горизонтальности кладки постоянно следует проверять уровнем. Потом выкладывают наружный ряд и в последнюю очередь – кладут середину.

Когда происходит устройство печи-камина, до начала кладки обычных кирпичей, их необходимо поместить в воду на пару минут и тем самым удалить из них воздушные пузырьки. Огнеупорные изделия ополаскивают водой для смыва с них скопившейся пыли.

Швы делают тонкими, а излишки раствора, образующиеся во внутритопочном пространстве, непременно удаляют. В местах поворотов и сужений следует использовать закругленную форму. Дело в том, что эффективность функционирования очага во многом зависит от степени гладкости внутренних поверхностей. Небольшие выбоины нужно затирать ветошью, предварительно смоченной в глиняном растворе. Читайте также: «Чем покрасить камин».

Кладку кирпичей производят последовательно. Это означает, что каждый последующий ряд начинают выкладывать только после завершения предыдущего. После того, как работа движется к концу, приступают к возведению дымоотвода.

Для кладки рядов из красного кирпича используют цементно-песчаный раствор. Нельзя, чтобы в трубу попадали осадки, поскольку это самым негативным образом отражается на эффективности функционирования очага. Чтобы исключить подобные случаи, используют колпак, изготовленный из оцинкованного железа или жестяной дымник.

Установка металлических элементов

Металлическую раму для каминной топки устанавливают при помощи наклепанных стальных полосок, имеющих 3-миллиметровую толщину (прочитайте также: «Установка каминной топки, облицовка и монтаж открытой и закрытой топки»). Эти полосы помещают в шов кладки и только потом заливают раствором. Можно заменить стальные изделия жгутами
из отожженной проволоки 2-миллиметрового диаметра.

Поскольку металл характеризуется более высоким коэффициентом теплового расширения по сравнению с кирпичом, нужно использовать между кладкой и рамкой дверцы топки асбестовый уплотнитель, имеющий толщину 0,5 сантиметров.

Таким образом, установку металлических элементов выполняют, учитывая коэффициент теплового расширения, для чего предусматривают зазоры размером 0,5-1 сантиметр.

Верхнюю рамку топочной двери использовать как опору для кладки нельзя. Желательно задействовать кирпичную перемычку напуском или «в замок».

Читать еще:  Уплотнение посадок в теплице

Как можно декорировать камин

Дизайн каминных конструкций должен соответствовать интерьеру помещения, в котором их устанавливают (подробнее: «Создаем оригинальный интерьер комнаты с камином»). Они могут быть оформлены в различных стилях, начиная от классики и заканчивая современным модерном. Согласно русским традициям, камины нередко облицовывают изразцами (прочитайте: «Чем облицевать камин — советы по облицовке»). Такие очаги добавляют в любой интерьер уют и создают атмосферу комфорта. Камины отделывают фарфоровыми изделиями, украшают изразцами, инкрустированными позолотой.

Если хозяева дома предпочитают в оформлении помещений минимализм или не желают утруждать себя внешней отделкой очага, конструкцию оставляют с кирпичными стенами, окрасив известковыми и меловыми красками, или красят только одни швы.

Камин является прекрасным дополнением и украшением любого интерьера. Очаг дарит тепло, уют, покой, комфорт и умиротворение. Строительство камина из кирпича собственными силами нельзя назвать простой строительной задачей. Но все равно самостоятельно возвести его можно, если следовать инструкции.

Устройство камина в доме

Прежде чем строить камин в том или ином помещении, любой человек должен ответить на вопрос, для чего именно это нужно. Не нужно пытаться найти универсальное устройство, которое будет выполнять сразу несколько функций это просто невозможно. Не все пользователи понимают, что декоративные изделия не всегда обладают максимальной теплоотдачей. И что может существовать большая разница между камином в трёхэтажном доме и в квартире.

Устройство камина: из чего он состоит?

В любом камине есть три основных составляющих элемента: дымоход, топка и портал. Портал является декоративной частью, которая обрамляет топку и окружает её. Ниша, в которой разводят огонь — это сама топка. Наконец, обязательно устройство дымохода, через который будет выходить дым.

Разглядывая современные каталоги, фактически покупатели выбирают портал для камина. Он и становится самым красивым элементом во всей конструкции. Про остальные части камина можно практически забыть.

Начинаем строительство — зачем нужен фундамент?

Любой камин и любая печь, которые сложены из кирпича — массивные сооружения, собранные из большого количества мелких деталей. Потому необходимым становится надёжное основание, способное выдержать значительную нагрузку.

По своему устройству фундамент под камины практически ничем не отличается от фундаментов, которые укладываются под другие сооружения. Хорошо, если есть возможность задуматься о решении этого вопроса ещё до того, как будет начато строительство дома. Тогда можно будет строить фундаменты для дома и стен одновременно. Потому в дальнейшем не придётся проводить демонтаж различных покрытий.

Но нельзя устраивать фундаменты для стен и для каминов едиными. Ведь они несут разную нагрузку, усадка при эксплуатации так же разная. Необходимо устроить засыпанный песком зазор от 5 сантиметров между фундаментом отопительного устройства и любым другим. Существует несколько особенностей, на которые необходимо обратить внимание при установке:

  1. По сравнению с размерами каминного стола, размер плоскости фундамента под камин должен быть не менее, чем на пять сантиметров больше.
  2. Минимальная глубина составляет 50 сантиметров. Всё зависит от состояния грунта, иногда требуется устроить фундамент и на большей глубине.
  3. Песчаные грунты уплотняются под давлением фундамента, так что на протяжении короткого времени он просто проседает. Ненадёжны глинистые грунты, в значительной мере их характеристики определяются текущей влажностью. Не способна нести нагрузку и влажная глина.
  4. В качестве материалов для фундамента чаще всего применяют кирпич, гравий, щебень и бутовый камень. Известково-цементный или цементный раствор служат связующими элементами для наполнителей фундамента. Достаточно будет соотношения между песком и цементом в 1:6.

Установка дымохода

Если дымоход собран не по всем требованиям и правилам, то нельзя будет обеспечить работу даже самого качественного камина. Тут есть несколько простых правил, которые лучше соблюдать в любом случае:

  1. Прежде всего, дымоход нельзя делать в наружных стенах.
  2. Трубу дымохода лучше расположить как можно ближе к коньку. Лучше, если участок трубы, торчащий на улице, будет как можно меньше.
  3. Кирпич— самый лучший материал для изготовления дымоходов.
  4. На выходе дымохода лучше не ставить рефлекторы и зонты.
  5. Камин не будет работать, если отсутствует приток.
  6. По сравнению с закрытыми конструкциями, открытые выигрывают.

За счёт создания необходимой тяги дымоход служит для того, чтобы вывести воздух и газы из любых дымовых конструкций, удалить продукты сгорания. Помимо всего прочего, дымоход должен быть устойчив к воздействию агрессивной смеси конденсата и сажи, выдерживать температуру отходящих газов, соответствовать эксплуатационным, противопожарным и строительным нормам.

Для каждого дымохода в принципе индивидуально рассматриваются такие процессы, как крепление дымоотводящей конструкции и её сборка, установка, монтаж и строительство. Для дымохода из кирпича процесс следующий:

  1. Фундамент
  2. Порядовка
  3. Состав раствора
  4. Швабровка
  5. Оголовок и необходимость дымника.

Если дымоход из керамики, то обязательно выполняются:

  1. Фундамент и крепления модульных элементов
  2. Ревизия
  3. Тройник подключения.

Больше всего действий выполняется для дымоходов из нержавеющей стали:

  1. Крепления и кронштейны
  2. Трубы «по дыму» или «по конденсату»
  3. Применение отводов или колен для отклонения канала от вертикали
  4. Проходы через перекрытия и крышу
  5. Оголовок и необходимость зонта

Обязательно в процессе монтажа учитывать тепловое расширение, которое происходит в процессе эксплуатации. Недопустимо нарушать герметичность установленного канала. На этапе проекта каминной конструкции рассчитываются порядок установки дымохода, соответствие составных элементов, сечение и высота.

Размеры камина: как правильно их рассчитать?

Разумеется, невозможно определить подходящий размер камина до тех пор, пока точно не будут известны характеристики, которыми обладает само помещение, где он будет находиться. Кроме того, необходимо учитывать ещё несколько важных факторов. Например, какой мощностью будет обладать само устройство. Этот важный показатель можно рассчитать, понимая, что один киловатт энергии потребуется для того, чтобы организовать отопление для десяти квадратных метров площади.

Площадь отверстия топочной камеры очага так же должна быть подобрана как можно точнее. Обычно от площади отопления она составляет одну пятидесятую. При увеличении этой цифры в комнате могут возникнуть сквозняки, так что лучше придерживаться первоначального значения. Если размер зева уменьшить — в квартире будет повышаться температура.

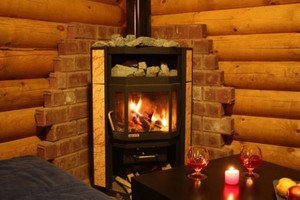

Особенности обустройства каминов в деревянных домах

Существует целый ряд трудностей и ограничений, которые возникают в связи со строительство каминов в деревянных домах. Но для настоящих профессионалов решить подобные проблемы не составит труда. Главное — найти специалиста, которому действительно можно было доверять.

Прежде всего, речь идёт о подготовительных работах. Это монтаж облицовки и топки, непосредственное устройство дымохода, предварительная подготовка пола и стен в помещении. Регламентированная техника пожаробезопасности должна быть полностью соблюдена при выполнении каждого этого действия. Технологии лучше применять самые современные и передовые.

Главное правило — камин и дымоход не надо размещать там, где они будут прилегать к несущим стенам. 80 градусов по Цельсию не должна превышать максимальная температура в тех местах, где поверхность дымохода и самого камина соприкасается с деревянными структурами. С помощью специальной противопожарной стенки необходимо защищать деревянную стену, которая вплотную прилегает к облицовке. Из несгораемых материалов должно быть выполнено покрытие пола перед топкой и под ней.

На места прохода дымохода через конструкцию кровли стоит обратить особое внимание. Дымоходы из кислотоустойчивой и жароустойчивой стали сейчас считаются наиболее распространёнными. Они долговечные и дешёвы, сам производитель даёт гарантию до 30 лет на эту продукцию. Кроме того, в таких случаях не нужно устанавливать дополнительный фундамент.

Коренные дымовые трубы, которые опираются на общий с топкой фундамент — самые надёжные в таких конструкциях. Основную термическую нагрузку несёт на себе именно внутренний слой этих труб. Сами они обладают диаметром не меньше 2 тысяч миллиметров. Из базальтовой ваты выполняется промежуточный слой толщиной около 30 миллиметров. Специальные лёгкобетонные блоки применяются для изготовления слоя наружного. В таких дымоходах предусмотрена вентиляция для всей конструкции, а внешняя поверхность легко поддаётся отделке. Стоимость этих дымоходов варьируется в пределах от 250 до 350 долларов. Правда, в пределах дома такие конструкции не могут изгибаться, к тому же они отличаются достаточно большим весом.

Читать еще:  Уход за гортензией садовой секреты выращивания

Допустимые отверстия в перекрытиях различают в зависимости от прохода дымохода через конструкцию деревянного дома. Многие знают, что воздух является лучшим охладителем. Если используется вариант с вентилятором, то циркулирующий внешний воздух охлаждает всю поверхность трубы. Максимальная температура воздуха редко когда превышает 60 градусов. Такая возможность будет только в том случае, если самим стволом дымовой трубы и балками перекрытия устроить теплоизолированный кожух. Так что воздух будет свободно циркулировать там, где проходит дымоход, через перекрытие.

В таких случаях главное — следить за тем, чтобы воздух не мог свободно перемещаться с нижнего этажа на верхний там, где через перекрытие проходит сама труба. В любом случае температура наружной поверхности дымовой трубы не должна превышать 80 градусов, вне зависимости от выбранного варианта.

Общие принципы устройства камина

В статье подробно описано устройство некоторых самых распространенных моделей современных каминов.

Общие принципы устройства камина

Первоначально помещения обогревались «по-черному», то есть весь дым от очага шел прямиком в комнату. Когда людям надоела постоянная задымленность и осадок сажи на всех предметах в комнате, они устроили в потолке над очагом дырку. Следующим этапом стало установка трубы, которая улучшала тягу. После этого устройство примитивных очагов стали усложняться, появлялись новые элементы. В статье подробно описано устройство некоторых самых распространенных моделей современных каминов.

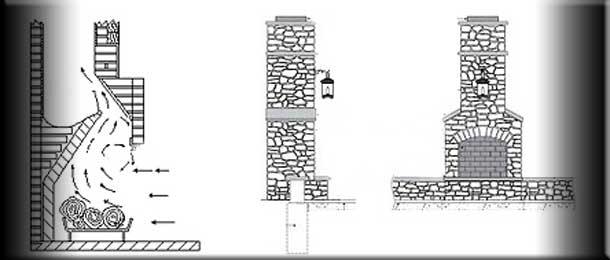

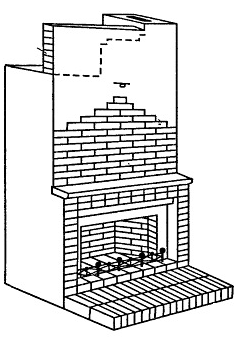

«Английский» камин

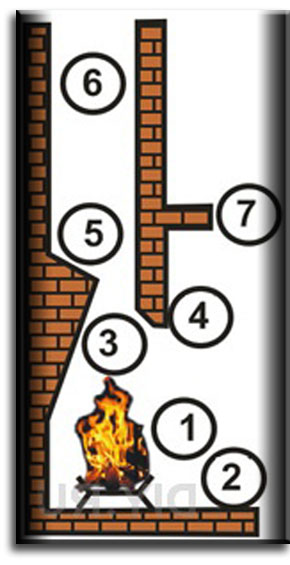

У стройство этого камина считается классическим. Конструкция состоит из:

1 топливника (емкость, где происходит процесс горения);

2 под топливника и корзина (она вмонтирована в топливник);

3 каминного устья – хайло (находится над корзиной);

4 перемычки и перекрытия (прямое или арочное перекрытие);

5 Дымосборник над зубом;

При возведении «английского» камина соблюдаются следующие требования:

  • Задняя стенка монтируется под углом.
  • Над задней стенкой топливника устанавливается газовый порог (зуб). Эта деталь необходима, чтобы предотвратить задымление помещения. Газовый порог бывает горизонтальным и наклонным. Тяга камины лучше, если зуб установлен под углом.
  • Между топливником и каминной полкой находится дымосборник. Его название говорит само за себя. Он необходим для сбора дыма и направления его в дымоход.
  • Под топливника необходим для сужения пространства между задней стенкой камина и топливников. Чаще всего он бывает трапециевидной формы. Такая кладка позволяет отражать больше тепловых лучей, что повышает эффективность камина в целом.

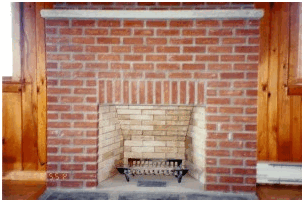

Открытый камин

«Французский» камин

В отличие от «английского» камина «французский» менее экономичен. Это может объясняться более мягким климатов во Франции, чем в Великобритании. В его устройстве отсутствует дымовой порог. Как следствие этого проем дымовой трубы значительно шире, чем в «английском» варианте.

Конструктивные элементы камина

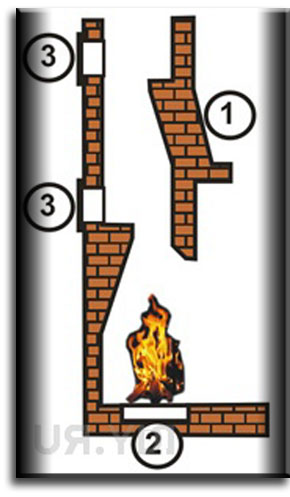

тепловой щит (1), колосник (2), прочистные дверцы(3)

В современных каминах КПД низкий. Для увеличения эффективности и уменьшения количества используемого топлива печники разрабатывают различные конструкции каминов. Одним из вариантов является включение в камин массивных элементов (тепловых плит), которые разогреваются от дыма и долго держат тепло.

Для обеспечения хорошей тяги, во время эксплуатации камина, рекомендуется прочищать дымоход от скопившейся там сажи. Чаще всего она оседает в изгибах дымохода, там где происходит изменения направления движения дыма. Чтобы чистка дымохода не доставляла неудобств, в процессе кладки камина, печники устанавливают специальные прочистные дверцы.
Практически все важные конструктивные элементы камина скрыты. Они находятся внутри. Видимым элементов является портал. Он обрамляет топливник. В настоящее время портал выполняет только декоративную функцию. На него крепится каминная полка.

Камин открытой и закрытой конструкции: отличия, особенности

В ыше описанный камин является открытым камином. Он так называется, потому что очаг в нем открыт. Если же огонь камина от комнаты отделен дверцами, такая конструкция считается закрытой.

В качестве каминной дверцы может быть использовано огнеупорное стекло. В этом случае огонь будет хорошо виден, но безопасность использования камина увеличится.
Камин открытого типа обычно устанавливается в больших комнатах (столовые, комнаты отдыха, гостиные). Идеально он будет смотреться в комнате отдыха бани. Такой камин не только создает ощущение уюта, но и хорошо выполняет свою основную функцию – прогревает помещение. Его преимуществом перед массивной русской печью является быстрый нагрев конструкции. Не нужно ждать пока нагреются толстые стены печи. Камин начинает греть сразу же после розжига очага.
Если в помещении установлен камин открытого типа, это способствует интенсивному проветриванию. Такая особенность камина объясняется тем, что в дымоход втягивается теплый воздух, разогретый открытым пламенем. Таким образом, за 1 час работающий камин может обеспечить обмен всего объема воздуха в помещении средних размеров.

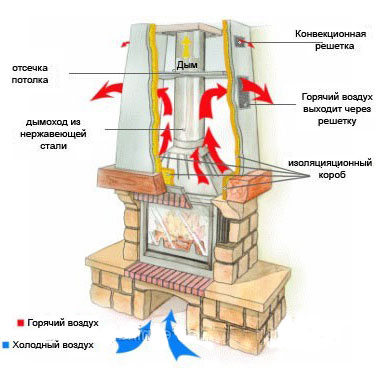

схема с внешним теплообменом

К недостаткам открытых каминов относится невозможность использования в малых помещениях. В таких комнатах просто не будет достаточного объема воздуха для нормального функционирования камина. Если все-таки хочется установить именно камин открытого типа, то нужно заранее предусмотреть возможность подпитки огня наружным воздухом.

Такая схема кладки камина называется конструкцией с внешним теплообменом. В этом случае подпитка открытого огня идет не только за счет воздуха из комнаты, но и за счет уличного воздуха. Эта схема кладки намного экономичней классической, потому что нагретый воздух остается внутри комнаты, а не уходит через дымоход.

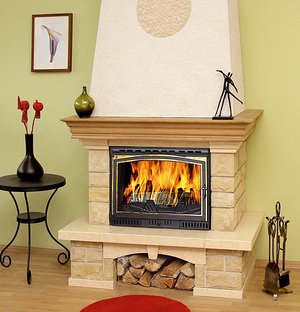

чугунная топка с дверцей

Подведя итог: открытый камин в загородном доме идеален, если планируется растапливать его время от времени. Однако не стоит использовать его в качестве дополнительного источника тепла — ведь только 10-15% энергии, образовавшейся при сгорании древесины, остается в помещении, большая же часть ее улетучивается.
Открытые камины нужны для души.

Проект и расчет камина из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

  • какой размер фундамента заливать под камин;
  • высоту помещения;
  • прочность высокого кирпичного сооружения;
  • соблюдение мер противопожарной безопасности;
  • внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

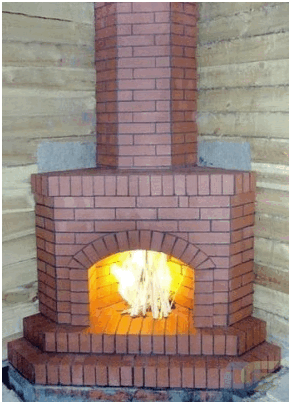

Угловой камин и его уникальность

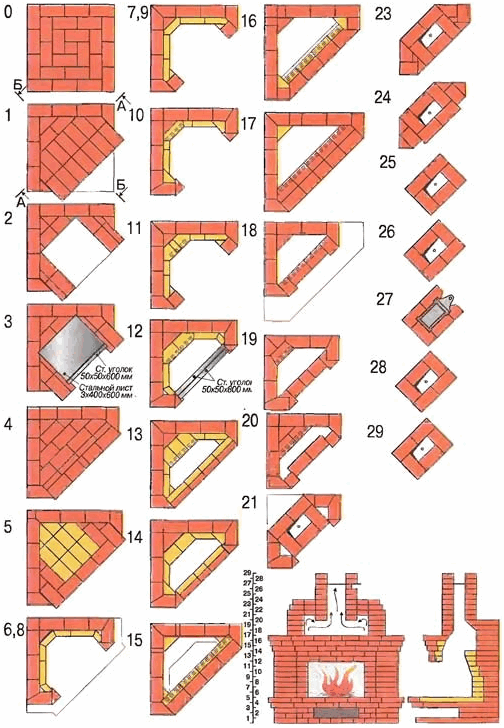

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

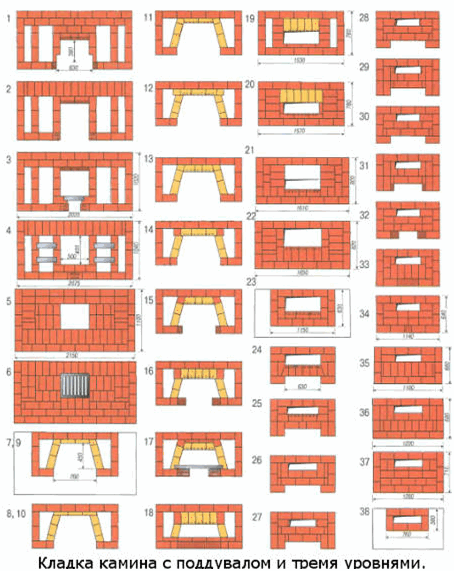

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

  • Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

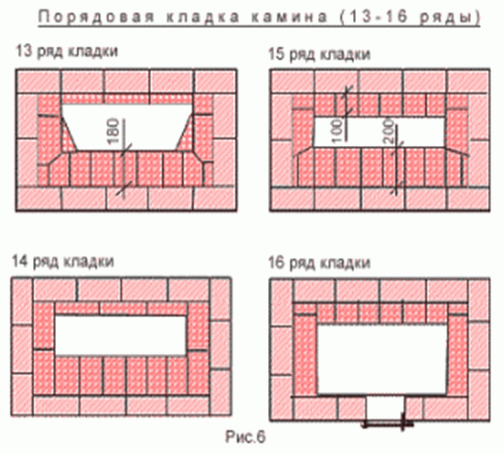

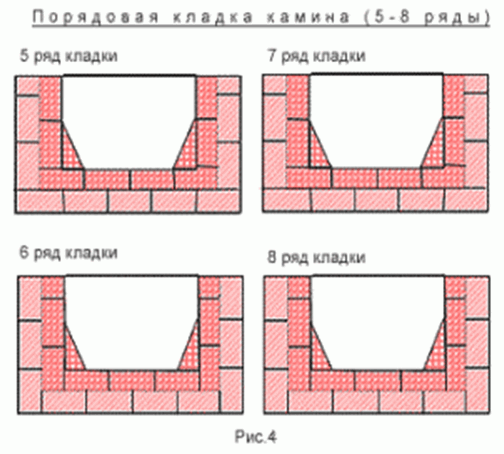

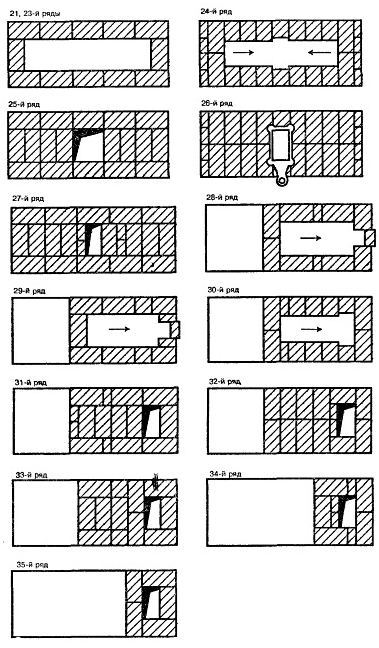

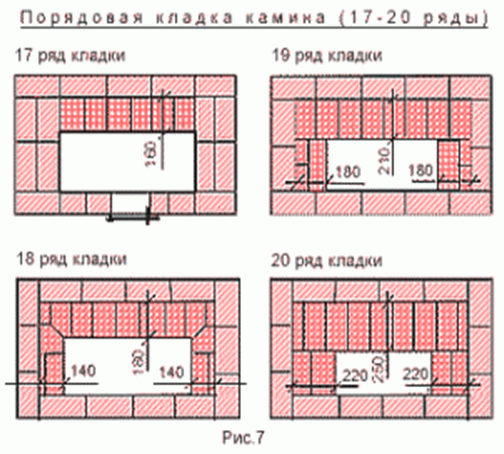

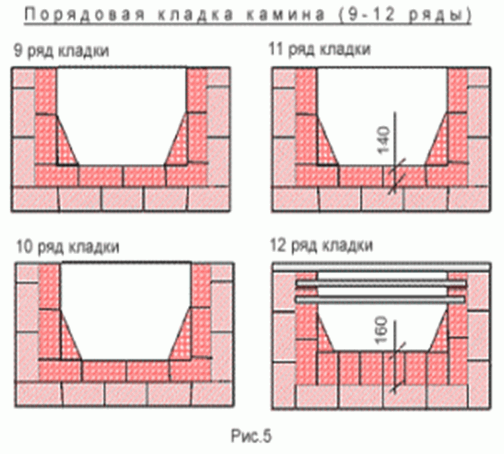

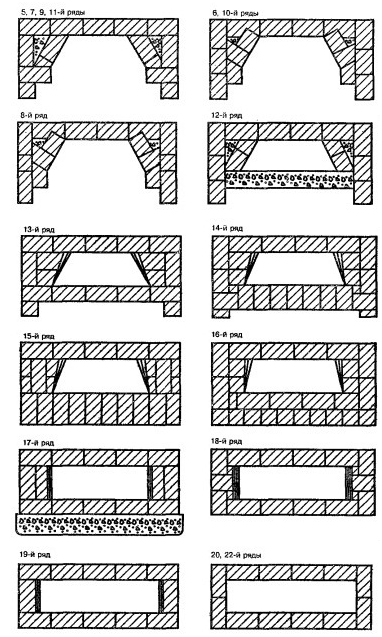

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.


Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

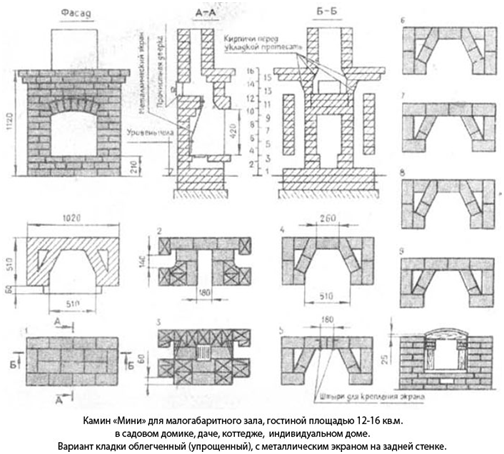

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м 2 . Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

  • В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина – 0,12 м 3 ;
  • песок – 0 , 3м 3 ;
  • дверка прочистная – 1 штука;
  • задвижка печная – 1 штука;
  • колосниковая решетка – 1 штука;
  • душники – 2 штуки;
  • сталь листовая толщина – 3 мм и размером 0, 25 м 2 ;
  • рубероид – 1,5 м 2 ;
  • цемент – 15 килограмм.

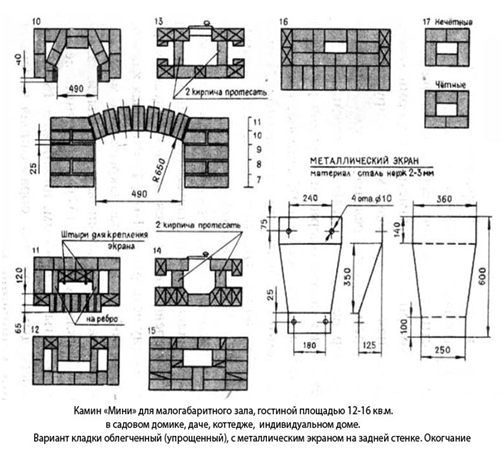

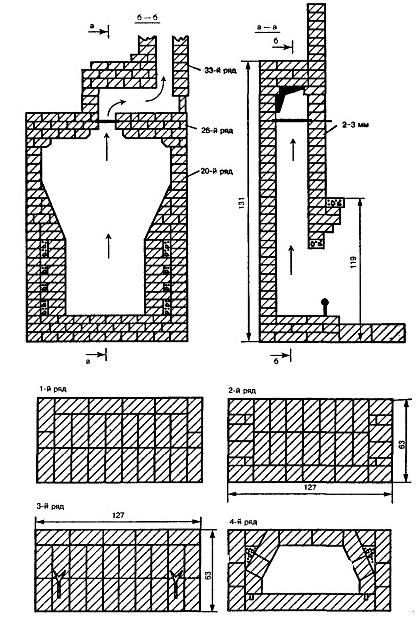

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.


Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

  • выступающий зуб;
  • открытая топка;
  • задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

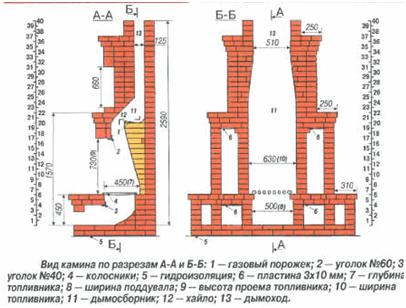

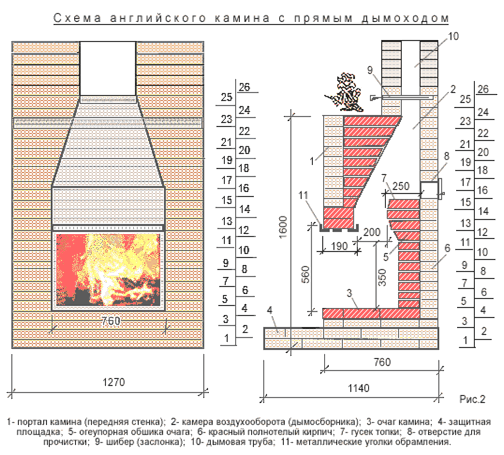

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Для его возведения вам потребуется:

  • полнотелый керамический кирпич – 350 штук;
  • шамотный кирпич – 125 штук;
  • песчано-глиняный раствор – 215кг;
  • раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

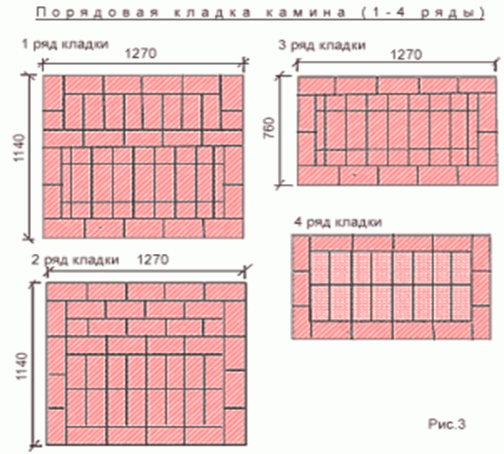

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

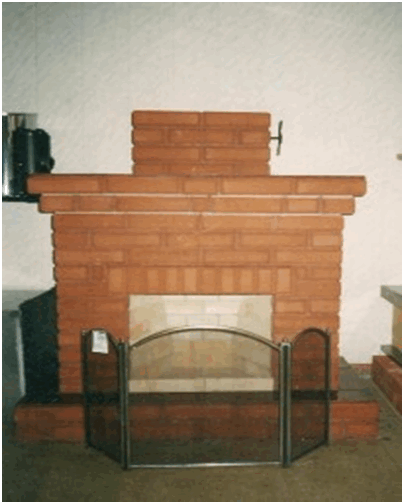

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Ссылка на основную публикацию
Adblock
detector
