Шнек и ковш самодельного снегоуборщика

Огород, сад, балкон

Популярные статьи

Делаем самодельный снегоуборщик своими руками

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой.

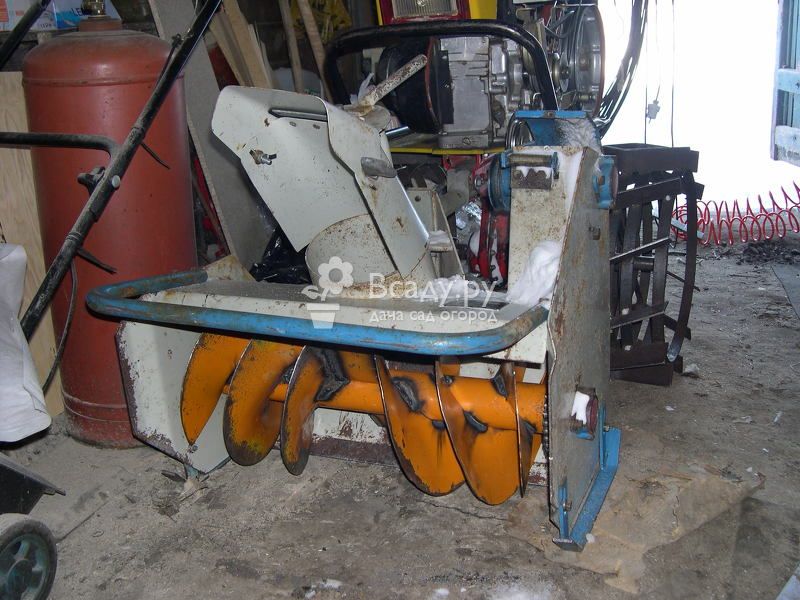

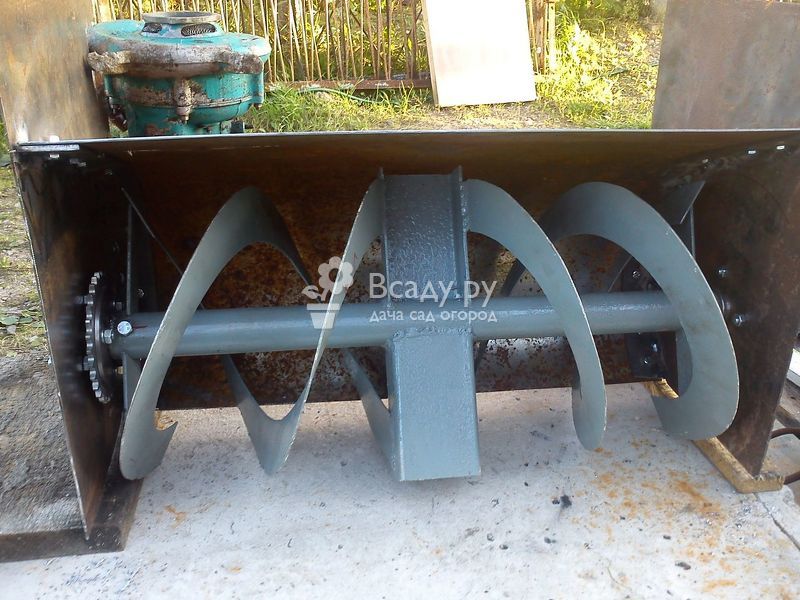

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

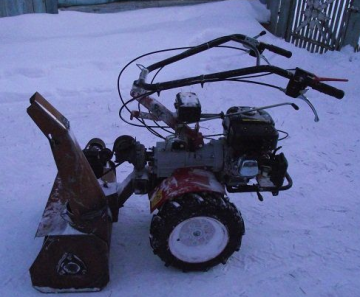

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

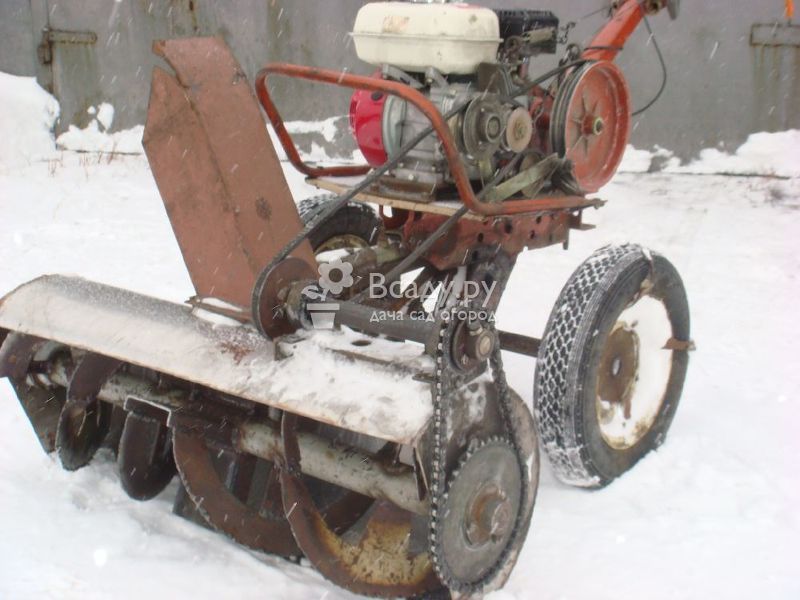

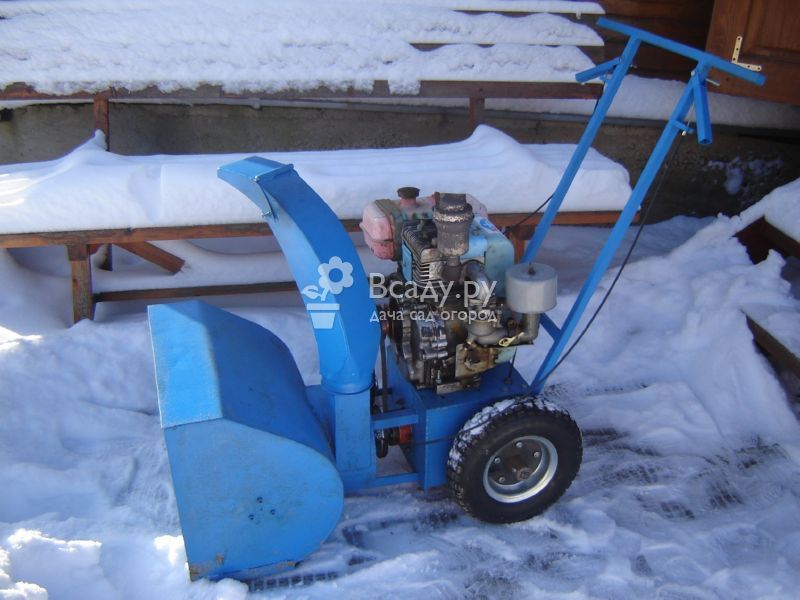

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

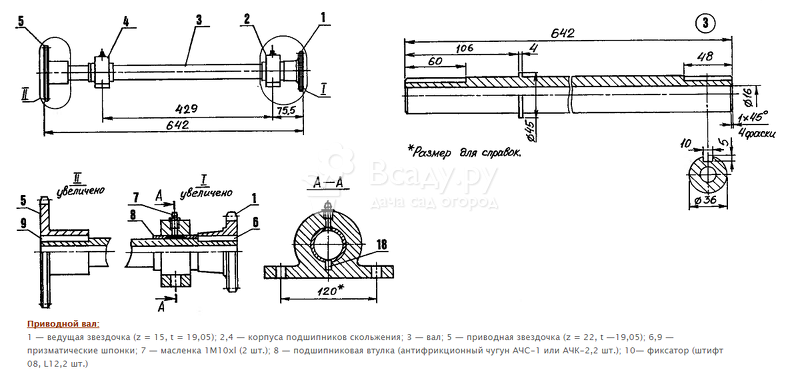

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

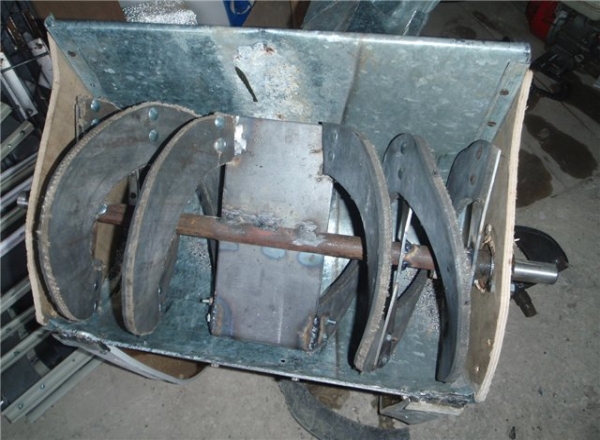

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

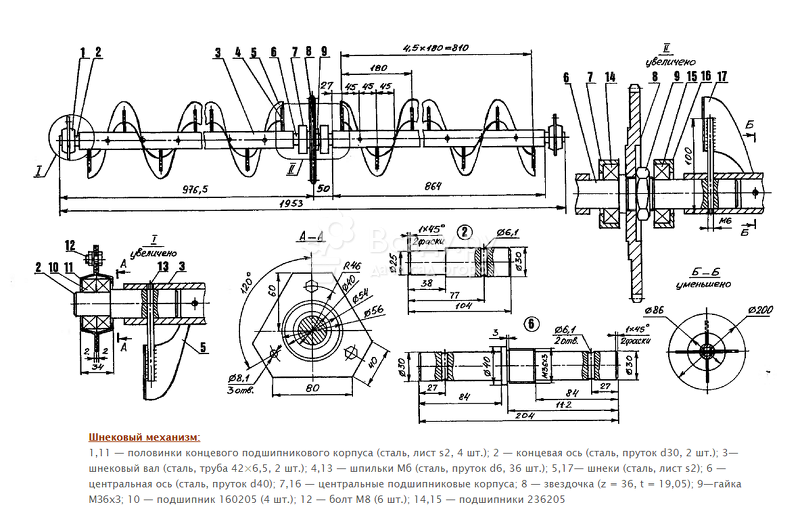

Схема шнекового механизма для снегоуборщика

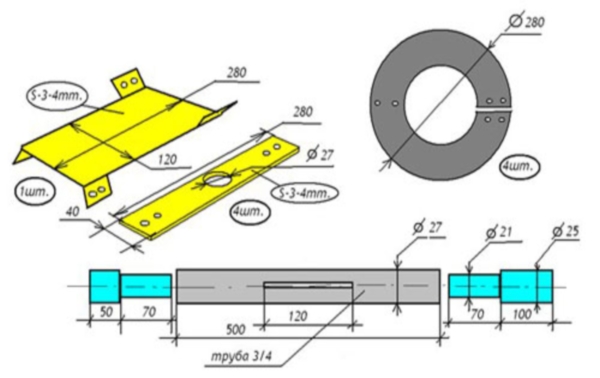

Изготовление состоит из таких этапов:

• вырезаем из листовой стали 4 диска;

• диски режем пополам, каждый диск загибаем спиралью;

• четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;

• на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

• Для изготовления ручек можно взять обычную полудюймовую трубу.

• Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.

• Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).

• Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.

• Вал привода делается из стальной трубы диаметром ¾ дюйма.

• Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

• С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.

• Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.

Читать еще:  Схема посадки винограда

• Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Сделать снегоуборщик своими руками — модели и варианты постройки самодельной машины для дома или дачи (115 фото)

Наверно, каждый житель загородного дома хоть раз встречался с проблемой по очистке участка от снега. Очень часто бывает, что на этот процесс либо не хватает времени, либо сил. Снегоуборщик из пилы или другого инструмента может значительно облегчить Вашу работу, потому что нужно будет лишь ходить и управлять конструкцией.

Если посмотреть фото снегоуборщиков своими руками, то сначала может показаться, что он устроен достаточно сложно и сделать его самостоятельно почти невозможно.

На самом деле это не так. В данной статье речь пойдет как раз о том, как сделать снегоуборщик. Не будем томить, поехали!

Устройство снегоуборщика

Вообще, как правило, все снегоуборщики имеют примерно одинаковую сборку. Список деталей снегоуборщика:

  • Специальная металлическая сетка для равномерного распыления снега
  • Ковш с дополнительными ребрами жесткости, служащие для упрочнения конструкции
  • Лопатка для очистки снега с крыльчатки, желоба и ковша снега
  • Специальное крепление редуктора к ковшу для большей прочности и надежности
  • Зубчатый металлический шнек
  • Два срезных болта, которые предотвращают повреждения редуктора при попадании в шнек крупных предметов
  • Редуктор червячный в корпусе из стали с бронзовой шестерней для предотвращения взноса и стирания
  • Вал зубчатого шнека на подшипниках для надежности соединения и увеличения скорости вращения
  • Крыльчатка шнека со специальным покрытием, защищающим от коррозии
  • Удобные колодки для регулировки высоты ковша
  • Подрезная пластина
  • Разблокировка колес шплинтом
  • Бескамерные колеса, имеющие четырнадцати дюймовый размер. Обеспечивают высокую проходимость и обладают ярко-выраженными направлениями протекторов.
  • Профессиональный 4-тактный двигатель с верхним расположением клапанов для лучшей заполняемости цилиндра горючей смесью и чугунной гильзой цилиндра, предотвращающей преждевременный износ
  • Регулировка направления выброса желоба и длительности выброса снега с панели опратора
  • Точное распределение веса значительно добавляет устойчивости конструкции, предотвращает заваливание на бок и сильные вибрации
  • Управление движением шнека с помощью курка
  • Регулировка угла поворота желоба для выбора нужного направления выброса
  • Переключение скоростей: 5 вперед и две назад
  • Управление движением снегоуборочной машины с помощью курка
  • Галогеновая фара позволит эффективно убирать снег в любое время суток
  • Емкость бака примерно 7 литров позволит экономить время на дозаправках
  • Поворачиваемый на 190 градусов металлический желоб с регулируемой верхней планкой для выбора дальности выброса до 19 метров

Самодельные машины и оборудование для уборки снега

Для владельцев домов в частном секторе зимний период имеет и положительные и отрицательные качества. К положительным относится отсутствие огородно-садовых работ. Но на смену им приходит другие заботы. Одной их таковых забот является уборка снега, особенно если зима выдалась снежной.

Снегоуборочные машины своими руками

Использование старой доброй снегоуборочной лопаты при частых снегопадах удовольствия доставляет мало. Производители мелкой техники для приусадебных хозяйств предлагают небольшие снегоуборочные машины, или же предлагают данные агрегаты, но в качестве навесного оборудования для мотоблоков.

Приобретение же малых снегоуборочных машин или снегоуборочного оборудования к мотоблоку возможно и всегда целесообразно, особенно в южных широтах, где снежные зимы бывают не всегда. Вполне можно своими руками сделать такие приспособления, если конечно есть желание и требуемые материалы.

Назначение, преимущества

Снегоуборочное оборудование можно условно разделить на два типа: отвальные и шнековые. У всех этих типов снегоуборочного оборудования и машин предназначение одно – уборка снега путем перемещения его с одного места на другое.

Преимущества и недостатки самодельных снегоуборочных машин для дома и оборудования сводятся к тому, какой тип оборудования используется.

Шнековый тип машин более сложный по изготовлению, для него тоже понадобится движитель, но им у данного типа может выступать и мотоблок, и двигатель от мотоблока, и электродвигатель. Места для складирования снега при их применении не требуется, поскольку снег он просто выбрасывается вбок.

Далее рассмотрим как сделать своими руками каждый из двух видов снегоуборочных машин.

Ковш для уборки снега

Итак, имея в хозяйстве мотоблок, можно изготовить оборудование отвального типа, то есть отвальный ковш. Для этого понадобится материала немного. Размеры ковша нужно подбирать, исходя из мощности мотоблока.

Читать еще:  Устройство теплицы из поликарбоната внутри

К примеру, для мотоблока мощностью 5-7 л.с. оптимальным будет ковш длиной до 1,5 м и шириной 0,5-0,7 м. Металл для ковша нужно брать толщиной не менее 3 мм. Взяв лист металла требуемых размеров, его нужно немного закруглить по всей длине.

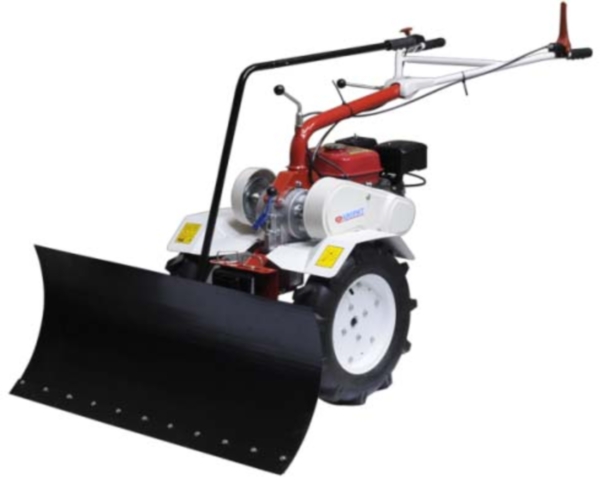

Фото снегоуборщика отвального типа

Обычно на мотоблоках впереди имеются точки крепления для оборудования, вот к ним и будет крепиться ковш. Для этого нужно взять две полоски металла толщиной от 5 мм и шириной 7-10 см. Они будут выполнять роль несущей части для ковша. К ковшу их можно закрепить при помощи сварки или болтов. Важно подобрать правильно длину этих полос, поскольку ковш должен располагаться под углом к мотоблоку, поэтому одна из полос должна быть длиннее.

Перед сборкой всех элементов в единую конструкцию, делается разметка. Металлические полосы должны крепиться к ковшу строго по центру, и расстояние между полосами должно соответствовать ширине точек крепления на мотоблоке. Далее собранный ковш, вместе с несущей частью крепится к мотоблоку. Для большей жесткости конструкции можно вварить металлические раскосы между несущей частью и самим ковшом.
На видео самодельная снегоуборочная машина для дома отвального типа:

Шнековая снегоуборочная машина

Далее рассмотрим конструкцию шнековой машины для уборки снега. Конструкция ее состоит из нескольких основных элементов: двигателя, рамы, шнека, ковша.

Двигатель для снегоуборочной машины шнекового типа можно использовать как бензиновый (от мотоблока, советской бензопилы), так и электродвигатели. Единственное условие при подборе силовой установки – скорость вращения шнека, она не должна превышать 1500 об.

К примеру, возьмем двигатель от мотоблока (5 л.с.). Далее создается рама. Суть рамы – это те же санки, то есть все элементы машины будут крепиться на двух полозьях, так что можно использовать и старые санки, но рама их должна быть металлической.

Впереди санок будет располагаться ковш. Формируется он из листового металла, который изгибается в дугу. Торцы этой дуги заделываются при помощи того же листового металла и сварочного аппарата. В этих торцах нужно проделать отверстия для вывода вала шнека.

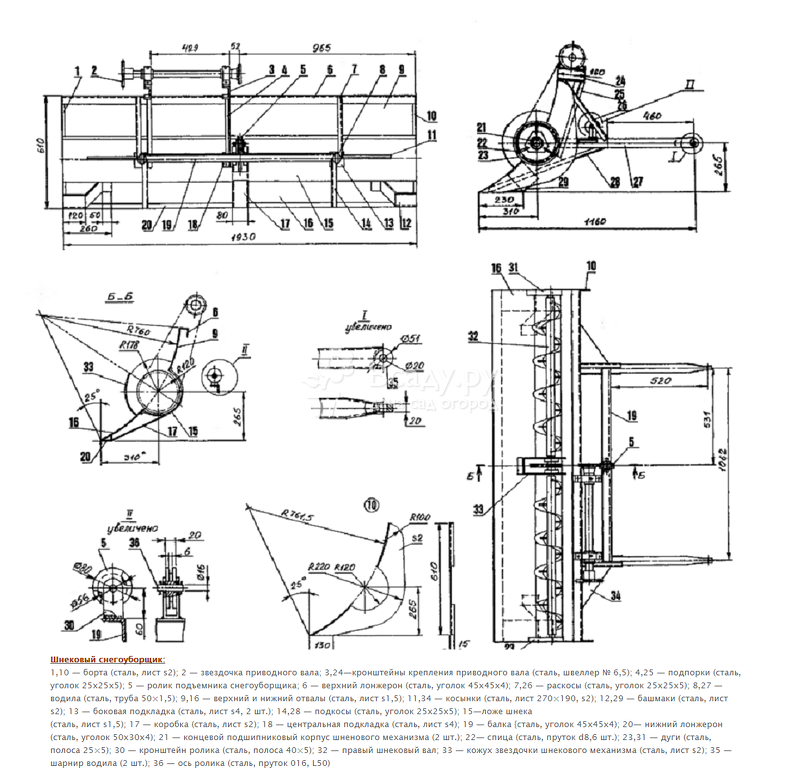

Схема шнекового снегоуборщика

В верхней части этого ковша проделывается отверстия большого диаметра для установки снегоотвода. Для изготовления снегоотвода можно использовать водосточную трубу, которая закрепляют в проделанное заранее отверстие и закрепляется.

Далее изготавливается шнек. Для возможности выброса снега через снегоотвод, шнек должен быть с двумя лопастями, направленными к центру. Для изготовления шнека потребуется металлическая труба, листы металла, пластина, подшипники, шкив или звездочка.

Затем эти круги с одной стороны разрезаются и в месте разреза они растягиваются, тем самым формируя из круга спираль.

Схема изготовления шнека для снегоуборочной машины

По центру подготовленной трубы приваривается металлическая пластина, которая будет выбрасывать снег через снегоотвод. Две подготовленные спирали из металлических кругов одеваются на трубу таким образом, чтобы витки их шли в сторону центра и сварочным аппаратом закрепляются на трубе. В зависимости от того, какой привод будет использоваться – цепной или ременной, на трубу с одной стороны закрепляется шкив или звездочка. Заранее на приводной элемент лучше надеть ремень или цепь, чтобы в дальнейшем не пришлось разбирать конструкцию.

Готовый шнек вставляется в отверстия, проделанные в торцах ковша. Далее к торцевым стенкам подвигаются установленные подшипники, которые потом нужно к ним прикрепить.
Фото шнека установленного в ковш

Остается только проделать отверстие со стороны приводного элемента, чтобы была возможность вывести цепь или ремень к двигателю.

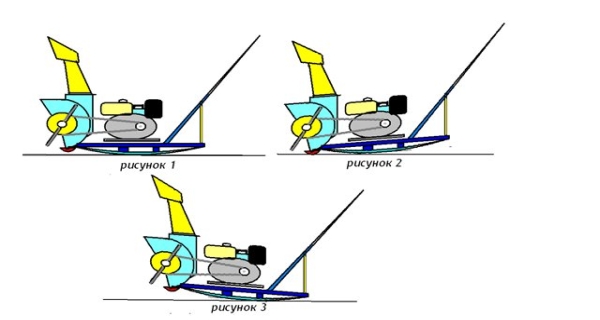

Готовый ковш вместе с шнеком закрепляется впереди на санях. За ним на сани устанавливается двигатель, на шкив или звездочку которого одевается заранее выведенные от шнека цепь или ремень. Двигатель должен иметь возможность перемещаться, поскольку им будет выполняться натяжение привода. Остается к саням приделать ручку и вывести на нее элементы управления двигателем.

Перед начальным запуском важно проверить все элементы крепления, сварочные швы, а также несколько раз провернуть шкив, чтобы убедиться, что он при вращении нигде не цепляется.
На видео шнековая снегоуборочная машина изготовленная своими руками:

Самоделки снегоуборщиков

Плюсы и минусы сборки снегоуборщика из газонокосилки

Снегоуборщик из бензопилы своими руками

Несмотря на отличные характеристики и высокое качество современных снегоуборщиков, они по-прежнему остаются недоступными для многих владельцев загородной недвижимости. Выйти из ситуации в этом случае поможет самостоятельная сборка машины. Для этого подойдет практически любой агрегат. Главное – запастись точными чертежами и заранее подготовить все необходимое для работы.

Как сделать снегоуборщик своими руками?

Существует несколько вариантов самостоятельного изготовления снегоочистительной машины. Каждый из них требует определенной последовательности, а также использования тех, или иных материалов. Зная порядок действий и перечень необходимых комплектующих, изготовителю будет гораздо проще сделать собственный эффективный и простой в эксплуатации снегоочиститель.

Читать еще:  Удобренные грядки перца в теплице

Снегоуборщик из триммера

Один из наиболее бюджетных и простых вариантов – сделать снегоуборщик своими руками из бензокосы. Для этого потребуется полностью исправный и обслуженный двигатель, правильно настроенный карбюратор, а также металлические комплектующие для изготовления рамы. Каркас самодельной машины лучше всего сваривать, так как болтовые соединения из-за сильной вибрации со временем ослабляться.

Одно из главных преимуществ самодельного снегоуборщика из триммера заключается в его высокой мощности при сравнительно небольших габаритах. Машина успешно справится с расчисткой свежевыпавшего снега на территориях, площадью от 5 до 25 соток, а также в труднодоступных местах.

Самодельный уборщик снега на основе бензокосы прост в обслуживании и ремонте. При условии использования высококачественного масла и подходящего бензина владелец сможет использовать машину практически в любых погодных условиях, без риска преждевременной поломки.

Снегоочиститель из газового баллона

Этот метод подразумевает использования пустого газового баллона для изготовления заборного ковша снегоочистительной машины. На баллоне потребуется начертить прямоугольник, после чего вырезать в нем своеобразное окно. Его края потребуется обработать напильником.

С учетом того, что баллон из-под газа весит достаточно много, заднюю часть самодельного снегоуборщика потребуется утяжелить для равновесия машины. Для этого к задней части рамы необходимо приварить несколько грузов.

Снегоуборочная самодельная техника из газового баллона хорошо справится с расчисткой влажных налипающих масс. Во время передвижения она весом ковша будет дробить слипшиеся куски снега. После этого они будут попадать к шнековому механизму.

Снегоуборщик из газонокосилки

Этот метод сборки снегоуборщика – один из наиболее простых, так как изготовителю потребуется только собрать ковш, шнек и выбросной желоб для самодельной машины. Рамой для снегоуборщика послужит заводской каркас газонокосилки. При необходимости его можно утяжелить, приварив к нему дополнительный металлические уголки.

Сборка снегоочистителя выполняется достаточно просто. Для этого к передней части рамы газонокосилки крепиться металлический ковш с предварительно установленным в нем шнеком. Затем привод от двигателя подключается к шнеку. Для более удобной эксплуатации самоделки из газонокосилок можно оборудовать дополнительными приводами для колес.

Готовая самоделка будет довольно маневренной, но не достаточно проходимой. Это связано с малым расстоянием между нижней частью рамы и придомовым покрытием. Исправить это поможет установка более крупных колес.

Снегоочиститель из бензопилы

Для сборки самодельного снегоуборщика из хозяйственной пилы потребуются точные чертежи, так как изготовителю нужно самостоятельно оборудовать машину всеми узлами, кроме двигателя. Важно, чтобы помимо размеров деталей в схеме был указан правильный порядок и способ их установки.

Самодельный снегоочиститель необходимо оборудовать двумя приводами, один из которых будет отвечать за работу шнека, а второй – за вращение колес. Машину также можно укомплектовать только одним приводом на рабочий орган, однако в этом случае во время эксплуатации его потребуется подталкивать.

Возможности самодельного снегоуборщика из бензопилы будут зависеть от мощности его двигателя. Чем она выше, тем более тяжелый снег сможет убирать самоделка. В связи с этим лучше всего сразу установить на нее мощный ДВС с достаточным запасом тяги и крутящего момента.

Снегоуборщики самодельные из хозяйственных бензопилы отличаются высокой маневренностью. Они успешно справятся с уборкой участков с ограниченным пространством без риска повредить рукояткой или ковшом фасадную отделку жилых зданий, рядом растущие деревья или декоративные элемента ландшафтного дизайна.

Снегоуборщик из культиватора

У двигателей бытовых мотокультиваторов мощности, как правило, значительно больше, чем у бензопил или газонокосилок. Поэтому самодельные снегоуборочные машины для дома из них будут способны расчистить большие территории с влажными налипающими массами и крупными снежными сугробами.

Изготовление снегоуборщика из культиватора начинается со сварки прочной и устойчивой к ударам рамы. Внутри каркаса должны располагаться приводные механизмы для колес и шнека. При необходимости нижнюю часть рамы можно закрыть приваренными к ее продольным трубам цельными стальными листами.

На самодельный снегоуборщик из культиватора лучше всего сразу устанавливать крупный широкий ковш. Его нижние кромки потребуется оклеить плотной резиной, которая будет защищать покрытие придомового участка от царапин.

Одно из главных преимуществ снегоуборочной техники из культиватора заключается в ее способностях. При условии оборудования самодельной машины крупными колесами она сможет показывать высокую эффективность не только на ровных участках, но и на территориях с уклонами и спусками.

Самодельный снегоочиститель из культиватора не нуждается в регулярном обслуживании и частом ремонте. Все, что потребуется от оператора – заправлять машину качественным бензином и маслом, вовремя смазывать редуктор, а также очищать шнек и выбросной ковш от налипающего снега.
