Самодельный снегоуборщик из мотоблока

Самодельный снегоуборщик для мотоблока чертежи, фото и видео

В последние годы, зима радует нас большим обилием снега. Если для любителей покататься на санях и лыжах это особая радость, то хозяевам дач и частных домовладений снегопады напоминают об уборке снега. Один из вариантов по упрощению и ускорению монотонной работы — приобретение личного снегоуборщика.

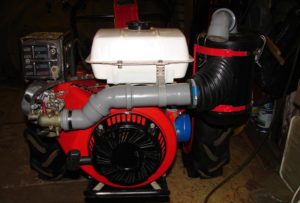

Не все могут себе позволить потратить несколько десятков тысяч рублей на приобретение фирменного снегоуборщика, который будет востребован 5-7 раз за всю зиму. Можно сделать снегоуборщик для мотоблока своими руками. Для этого используют двигатель мотоблока. Его можно купить отдельно или же снять с неиспользуемой зимой техники. Если в конструкции снегоуборщика будет использован электродвигатель с воздушным охлаждением, нужно предусмотреть установку защиты от снега для воздухозаборника. Потому что при работе в воздухе будет очень много снега.

Как сделать снегоуборщик для мотоблока своими руками чертежи

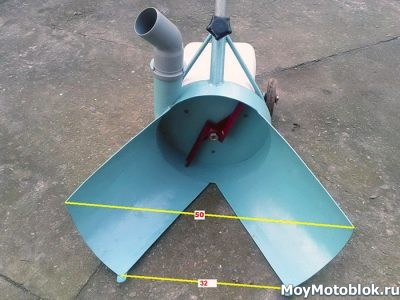

Чтобы было легче справляться с снегоуборщиком, ширина захвата у этой конструкции — 50 см. Подходящий размер для чистки садовых дорожек зимой. Для того, чтобы снегоуборщик можно было заводить в гараж или сарай через дверь, габаритная ширина должна быть 60-65 см.

Для изготовления корпуса шнека снегоуборщика, было использовано кровельное железо. Боковины сделаны из фанеры (10 мм). При изготовлении рамы использовали металлические уголки (50х50). Ручку смастерили из трубы в полдюйма. Вал шнека изготовлен из трубы (3/4″). В трубе, посередине, сделан сквозной пропил, для установки металлической пластины (120х270 мм). Когда вал будет вращаться, эта пластина начнет откидывать снег.

К пластине снег будет сдвигаться благодаря двухзаходному шнеку, изготовленному из транспортерной ленты. Также к специальным пластинам прикреплены четыре резиновых кольца.

Подшипники одеваются на трубу. Если у подшипника внутренний диаметр меньше, чем внешний диаметр трубы, тогда трубу нужно немного обточить. На чертеже видно, что для подшипников использованы переходники.

Чтобы изготовить шнек понадобится 1,5 м транспортерной ленты. Желательная толщина 10 мм. Из нее необходимо вырезать 4 кольца, диаметр которых должен быть 28 см. Для этого можно использовать два шурупа, ввернутые в дощечку, и вращать ленту по кругу. Или воспользоваться электролобзиком.

Для вращения шнека нужно использовать самоцентрирующиеся закрытые подшипники 205. Подшипники должны быть закрытые, чтобы избежать попадание снега.

Если в конструкции предусмотрен двигатель от мотоблока с установленным шкивом, тогда привод шнека будет осуществляться при помощи ремня или цепью. Нужные для этого шкивы, ремни и подшипники приобретаются в автомагазинах. На холостом ходу частота вращения шнека достигает 800 оборотов в минуту.

Для предотвращения попадания льда в шнек предусматривается изготовление страховочного штифта. В момент заклинивания шнека он будет срезаться. Если же будет использована ременная передача, штифт будет дополнительным предохранителем, позволяющий проскальзывать ремню.

Ширина шнека на 2 см меньше размера корпуса. Делается это, чтобы зазор между шнеком и корпусом был небольшим, а также чтобы избежать задевание шнеком корпуса. В конструкции снегоуборщика предусмотрена возможность перестановки двигателя буквально за пару минут на другую технику.

Для этого крепление двигателя делается быстросъемным, что позволяет не использовать инструмент при перестановке. Процесс очистки снегоуборщика от снега, будет намного проще, если снять двигатель. Потому что основной вес снегоуборщика — вес двигателя.

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

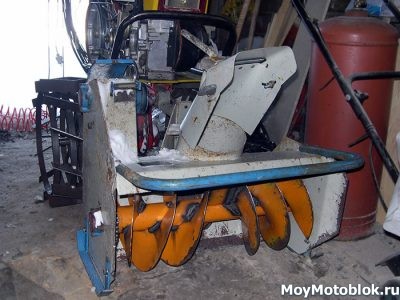

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.

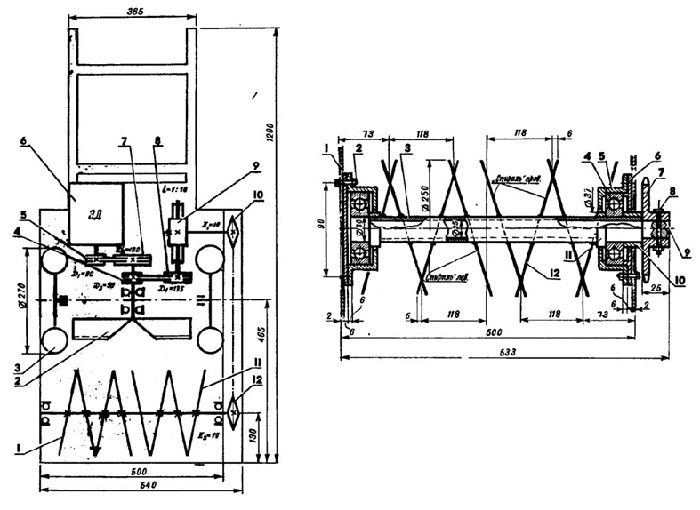

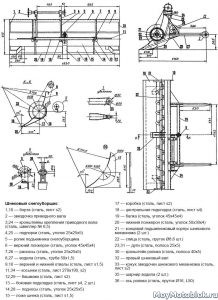

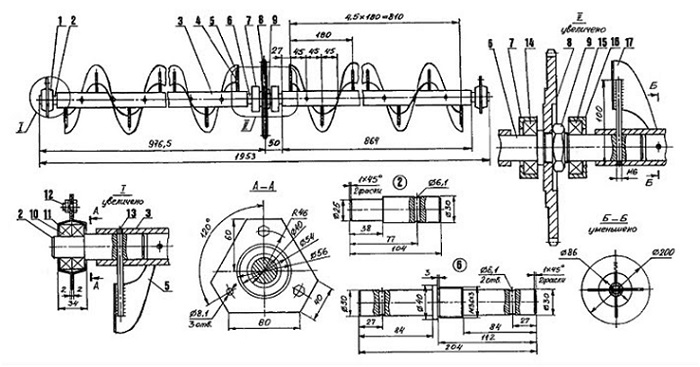

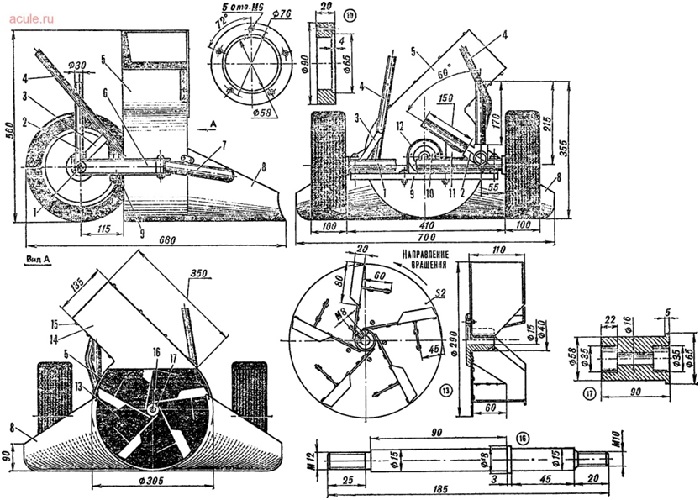

Чертежи самодельного снегоуборщика к мотоблоку

Принцип работы самодельного снегоуборщика такой:

привод на шнек(1);
привод гусеницы (2);
ремень привода (3);
паразитный ролик (4), который обеспечивает задний ход,
промежуточный вал (5);
ролик натяжки ремня (6), который обеспечивает движение вперед.

Как сделать снегоуборщик для мотоблока своими руками

В зимний период владельцам загородных домов приходится часто убирать снег. В сельской местности специальная техника используется крайне редко и людям приходится полагаться исключительно на свои силы. Чтобы облегчить задачу, можно самостоятельно изготовить снегоуборщик для мотоблока либо отдать предпочтение готовому решению.

Типы снегоуборочного оборудования

В специализированных магазинах сегодня можно приобрести различные механизмы, облегчающие работу на поле. Все более популярным становится и снегоуборочное оборудование. На данный момент существует четыре основных вида снегоочистителей:

Бульдозерного типа — располагается спереди мотоблока.
Шнековые — снег захватывается с помощью шнека, который и перемещает его к отверстию трубы.
Вентиляторно-лопастной — снежинки с помощью вентилятора доставляется в наклонную трубу, после чего выбрасывается.
Воздушно-вентиляторный — снежинки втягиваются сильной струей воздуха и удаляются в противоположную сторону.

Если оборудование для уборки снега приобретается в магазине, то все четыре типа отлично справляются с поставленной задачей. Но если интересует вопрос, как сделать снегоуборщик своими руками на мотоблок, то стоит обратить внимание лишь на первые три вида. Для изготовления воздушно-вентиляторного снегоотбрасывателя потребуется мощная силовая установка и с ее поиском могут возникнуть проблемы.

Как сделать самодельный снегоуборщик для мотоблока

С наступлением зимы спрос на снегоуборочную технику для дома заметно возрастает. Особо ценятся съемные устройства, которые могут быть использованы совместно с минитракторами и мотоблоками. Некоторые самодельщики тоже выставляют свои приспособления для механизации уборки снега для продажи на разных площадках, биржах и досках объявлений. Поговорим о том, как самостоятельно сделать снегоуборщик для мотоблока своими руками.

Чтобы самому изготовить снегоуборщик, нужно:

изучить устройство и принцип действия известных машин для механизированной уборки снега;
определиться с типом снегоуборочной приставки к мотоблоку, которую можно изготовить своими руками;
найти рабочие чертежи или разработать их самостоятельно;
проработать технологию и порядок выполнения работ;
приобрести или подготовить инструмент для изготовления деталей и узлов;
собрать материалы и комплектующие для будущего снегоуборщика.

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
ножницы по металлу;
мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

Читать еще: Фуксия в саду секреты выращивания и размножения организация зимовки

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

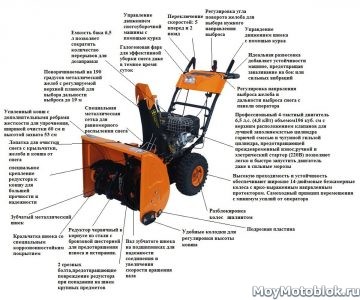

Устройство снегоуборщика

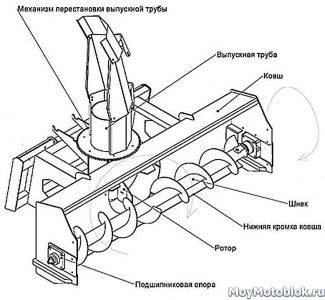

Навесной шнекороторный снегоуборщик имеет металлический корпус, внутри которого размещен вал. На валу есть лопасти шнека из стального листа сложной формы. Вал установлен в подшипниках, что позволяет ему вращаться.

Внутри виден ротор. Выше ротора расположен поворотный патрубок. Его можно развернуть в любую сторону. Для навески шнекового снегоуборщика имеется сцепка, внутри которой размещается вал отбора мощности (ВОМ) мотоблока.

Крутящий момент передается исполнительным механизмам. При вращении вала шнека и поступательном перемещении вперед снег захватывается лопастями и с периферии движется к его центру. Снежная масса, перемещаясь по шнекам, разрушается, меняется ее структура, поэтому ее будет легко откинуть в сторону.

Из шнекового механизма подбора снег поступает на лопасти ротора. Здесь его поступательное движение преобразуется во вращательное перемещение. Он получает тангенциальное ускорение и по патрубку выбрасывается в заданном направлении: вправо или влево по ходу движения снегоуборщика. Здесь оператор направляет дефлектор так, чтобы убранный снег не мешал выполнению работы.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
профильная труба понадобится для изготовления кронштейнов;
корпуса подшипников и сами подшипники для установки вала;
труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
шкивы, звездочки и другие элементы трансмиссии;
метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

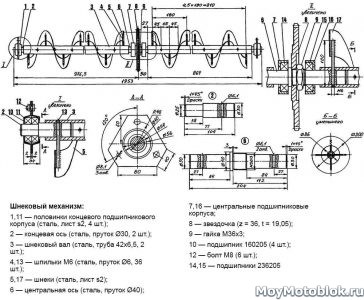

Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Снегоуборщик для мотоблока своими руками

Сейчас в специализированных магазинах продаются мотоблоки разных моделей. Там же продаются сменные навесные механизмы. Зачастую сменные механизмы стоят дорого. Снегоуборщик для мотоблока своими руками чертежи к которому будут даны ниже, хорош тем, что его сборка для специалиста и непрофессионала — полезное и престижное дело. Сделать снегоуборщик своими руками – не слишком сложно. В Интернете полно чертежей, каким образом изготовить такой механизм, Хорошее дело. Ведь кроме пользы: уборки снега — экономится немалая сумма денег.

Четыре вида механизмов

Прежде чем разбираться, как сделать снегоуборщик на мотоблок своими руками, надо выяснить, какими они бывают.

Бульдозерный способ очистки снега. Делается вручную механизм — отвал вроде бульдозерного в качестве насадки к мотоблоку.

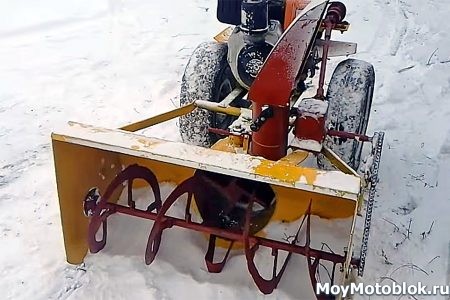

Шнековый способ. Делается шнековый механизм, подсоединённый к механической части мотоблока. Созданный механизм насаживается на адаптер.
Вентиляторный, роторный снегоуборщик для мотоблока. Выполняется короб с вентилятором, который через ремни или цепи подсоединён к мотору мотоблока. Снег засасывается через лопасти вентилятора и выкидывается через боковую трубу.
Шнековый с вентиляторным (смешанный способ). Снег захватывается шнеком, подаётся в трубу для вывода. Там работает вентилятор. Он засасывает поступающий от шнека снег, и выбрасывает по трубе.

Подробное описание способов

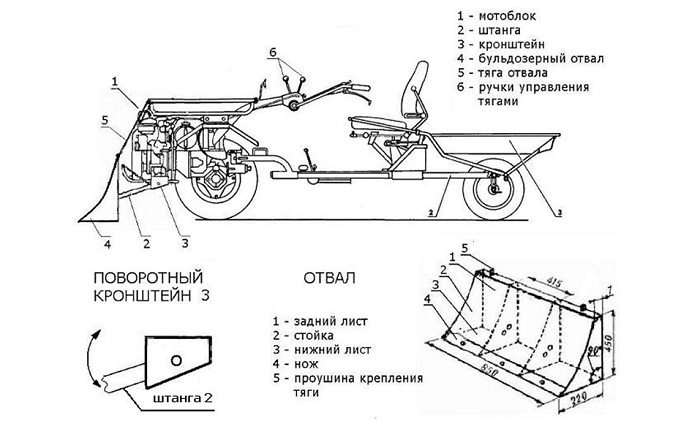

Бульдозерный самодельный снегоуборщик для мотоблока.

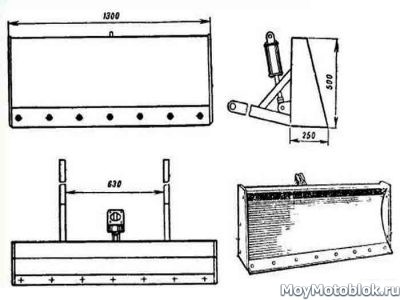

Отвал типа бульдозерного делается из стального листа. Размеряется по чертежу. Сваривается. Отвал прикрепляется к мотоблоку кронштейнами со штангами, которые нужно будет изготовить. Нижняя часть отвала – нож. Им срезается снег, и отвозится в сторону. Тяги (приспособление для поворотов) от отвала пропустить в проушины в отвале и провести через прикреплённые трубки к управлению. Для удобства из разных деталей делается коляска, состоящая из рамы, двух дополнительных (задних) колёс, сидения. Рама крепится к мотоблоку навесно. Впереди — управляемый через тяги мотоблока отвал. Ручки мотоблока – рули устройства. Два задних колеса расставлены для устойчивости. Колёса мотоблока становятся передними колёсами самодельного бульдозера – снегоочистителя.

Читать еще: Правильная посадка яблонь и груш в саду

Шнековый снегоуборочный мотоблок.

Из стального листа делается коробка для шнека. Внизу короб подобен лыжам. В коробке с боков делаются проушины, через которые будет продет вал. Сверху вала внутри короба будет одета металлическая трубка, на которую приварены элементы шнека: по 2 металлических кольца. На трубке по центру надо приварить захват. Он выполняется из двух отрезков лёгкого уголка, соединённых вместе друг с другом, сваренных, и приваренных к трубке. На конце желательно приварить главный элемент конструкции – лопаточку захвата. Делать с расчётом, чтобы между лопаткой и задней стенкой короба было минимальное расстояние.

К этой приваренной посередине трубы конструкции – приварены крайние внутренние концы лопастей шнека. Другие концы шнека (правой и левой стороны) приварены к трубке, сварку усилить дополнительной полоской стали, с обеих сторон. С правой и левой стороны — спирали навстречу друг к другу. Готовый шнек вставляем в кожух. Через трубку (ось шнека) с приваренными спиралями и конструкции захвата, вставляется вал. Через боковые проушины.

Трубка с приваренными элементами оказывается внутри на валу, в промежутке между внутренних стенок. Сверлим по краям трубку и вал. Закрепляем вал с трубкой двумя болтами с гайками. У стенок короба, где продет вал, делаем крепления. В гнёздах (стаканах) на валу должны быть подшипники. Подшипники в стаканах надо подобрать закрытого типа. Чтобы снег не попадал в подшипники. Вал должен торчать из корпуса короба. Шнек для мотоблока закреплён.

На конце вала посадить шкив или звёздочку. Для ременной или цепной передачи.
Соединить созданную систему с механизмом мотоблока. Цепной или ременной передачей. Если внизу шкив, то пойдёт ремень А100, для передачи от мотоблока. Из пластиковой трубы для сантехники сделать поворотный желоб. К нему прикрепить желоб для выброса снега. Он должен быть шире ширины шнека. Чтобы шнек не забивался снегом. Дополнительно: колёса мотоблока можно заменить на лыжи. Сделать надо компактные широкие короткие лыжи для мотоблока. Тогда и снег будет легко чиститься. Можно и колёса оставить, если очищаемая поверхность гладкая, к примеру, асфальт.

Вентиляторный снегоотбрасыватель для мотоблока.

Сначала из металла выполняется овальный короб, для всасывания снега. С задней стороны короба, с разными ухищрениями надо вмонтировать стакан с подшипником (подшипник – закрытый), вместе с крыльчаткой вентилятора. Вентилятор защитить решёткой (кожухом). Подшипники (4 штуки – попарно с двух сторон) держат внутри себя вал, на который надет вентилятор. Задняя часть вала закреплена в кронштейне, где находятся два закрытых подшипника. Вал выглядывает из устройства. На его конце – сидит шестерёнка или звёздочка, откуда идёт трансмиссионная передача через ремень или цепь на движительный механизм мотоблока. В овальном коробе, рядом с вентилятором, вверху – широкое отверствие. В неё вставляется лёгкая изогнутая труба. Широкая достаточно, чтобы выбрасываемый снег не застревал. Навесной снегоуборщик для мотоблока готов.

Шнеково-вентиляторный (роторный) – смешанный способ.

Чтобы сделать такой механизм, надо выполнить все работы с созданием шнекового устройства, добавив к нему вентиляторно-роторный способ. Вымеряем. Из металла делаем короб определённых размеров для шнека. Изначально в коробе вверху намечаем место для выходной трубы. Делаем соответствующее отверстие в кожухе.

Приступаем к созданию шнека. Подбираем вал и трубку на вал с расчётом, что трубка на вал будет садиться без люфта, будет впритирку. Так как вал будет сидеть на подшипниках с двух сторон короба, надо вал сделать такой длины, чтобы он был немного больше по длине, чем ширина кожуха. Трубка должна быть по внутреннему размеру короба, но всё-таки чуть меньше. Чтобы при кручении вала торцы трубки не задевали короб. Теперь делаем детали для шнека. Цапфы делаем из двухмиллиметровой стали. Два кольца из стали разрезаем с одной стороны. Разомкнутое кольцо аккуратно выворачиваем спиралью. Две спирали – кольца соединяем, свариваем вместе. Получаем одну спираль в два витка – для одной стороны шнека.

То же самое делаем ещё с двумя кольцами из двухмиллиметровой стали. Получаются две спирали для двух сторон шнека. Теперь делаем ещё одну деталь – выбрасыватель снега. Из двух уголков, буквой П, свариваем их вместе, на конце привариваем лопаточку. Эту деталь варим к трубке, по центру. Всё надо отмерить и сделать так, чтобы в собранном виде деталь лопатки по центру шнека была на минимальном расстоянии от задней стенки короба.

Лопатку приварили. Привариваем цапы, сделанные спиралью. Спирали – глядят друг на друга, внутрь. Внутренние концы спиралей привариваем к выбрасывателю снега. Внешние – к трубке, усилив полосками стали.

Готовую конструкцию всовываем внутрь кожуха. Продеваем через бока кожуха и через трубку вал. Закрепляем вал с трубкой двумя штифтами из болтов и гаек с двух сторон, предварительно просверлив насквозь их.

Делаем стаканы для подшипников с двух сторон. Укрепляем на валу в стаканах подшипники (закрытого типа). С одной стороны вала крепим звёздочку или шкив (для цепной или ременной передачи). Соединяем передачу – цепью или ремнём с движителем мотоблока. Навесной снегоуборщик для мотоблока почти готов. Делаем сверху на кожухе широкое большое кольцо из металла. Приварить над дырой в кожухе. Сбоку кольца приделать ротор с вентилятором. Соединить его с движителем мотоблока. Тут можно применить цепную передачу. Все движущиеся части закрыть ограждениями. В дыру выброса вставить пластиковую сантехническую трубу. Закрепить. И работать. Чистить снег.

Стоимость таких самодельных агрегатов в разы дешевле, чем магазинные. Если магазинный б/у стоит 18000 рублей, то детали, материал для самодельного обойдутся во много раз дешевле. Тем более магазинные не всегда соответствуют критериям уборки снега на наших просторах. Это неоспоримые преимущества. Недостаток – не всегда получается то, что задумано.
