Самодельный дисковый окучник для мотоблока своими руками чертежи видео

Изготовление окучника для мотоблока своими руками

Посадка и выращивание картофеля в нашей стране давно уже стало очень популярным занятием. Поэтому каждый владелец собственного огорода часто задумывается над тем, как облегчить свой труд и как можно быстрее и качественнее производить вспашку, перекопку и подготовку грунта к посадке картофеля. Приобретение мотоблока является решением этих задач в полной мере. Этот очень ценный в работе агрегат позволяет эффективно произвести вспашку и культивирование земельных участков различной протяжённости и степени сложности грунта.

Неудивительно, что каждый счастливый владелец такого устройства изъявляет желание в дальнейшем применить дополнительное навесное оборудование, чтобы значительно расширить возможности своего помощника. Конечно, можно приобрести такое оборудование в специализированных торговых точках, но при этом придётся потратить определённое количество денежных средств. Поэтому многие люди стараются изготовить окучник самостоятельно. При этом вовсе не обязательно делать точную копию заводского оборудования. Главное — учесть при изготовлении принцип действия и общие черты изделия.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

  • дискового типа;
  • листерный;
  • пропеллерный (активный).

Листерный

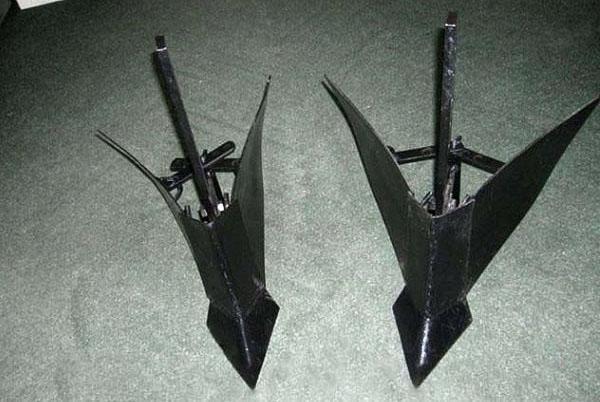

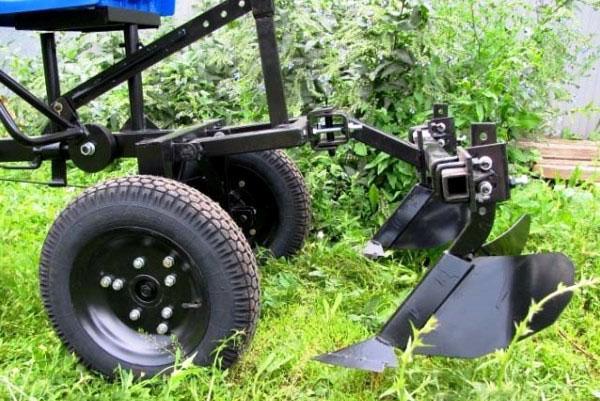

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

  • Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
  • Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
  • Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

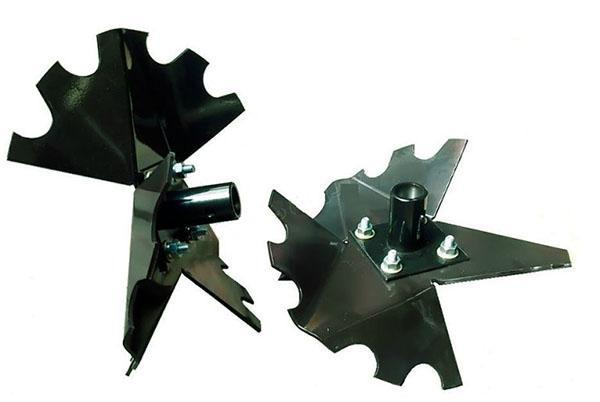

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

  • Дуговой сварочный аппарат.
  • Дрель электрическая с набором надёжных свёрл разного диаметра.
  • Болгарка и несколько насадок и дисков в комплекте.
  • Наждак электрический.
  • Газовая горелка, предназначенная для нагрева металла при его закаливании.
  • Верстак с тисками.
  • Различные напильники.
  • Расходный крепёжный материал (болты, гайки, заклёпки).
Читать еще:  Уход за теплицей осенью и зимой

Изготовление окучника листерного типа

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства.

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

  • Из стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
  • При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
  • Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
  • Сами колёса дискового устройства соединяем переходниками.
  • Расстояние между дисками делается равнозначным размеру междурядий.
  • Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
  • Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

Дисковый окучник для мотоблока своими руками фото и чертежи

Картофель по популярности выращиваемых культур занимает второе место. Если же вы занимаетесь выращиванием картофеля, то вам в хозяйстве будет необходим мотоблок с соответствующим навесным оборудованием, ниже опишем для чего нужно окучивать картофель и как сделать дисковый окучник для мотоблока своими руками, что бы сэкономить вам время и деньги.

Картофель — растение довольно живучее и у него достаточно высокий показатель всхожести. Именно от культивации и окучивания картофельных грядок зависит получение высокого урожая. Окучивание — одна из самых эффективных и полезных агрономических технологий, которые используются во время выращивания картофеля.

При окучивании происходит кислородное насыщение почвы, т.е. происходит процесс аэрации, который приводит к увеличению роста и количеству клубней куста. Благодаря чему достигается высокая урожайность картофеля.

Поскольку в современных условиях картофель выращивают на больших сельскохозяйственных площадях, то этот культивационный метод без применения механизмов просто невозможен. В наше время без окучника не обойтись даже на грядках дачников.

На больших кооперативных или фермерских хозяйствах, работу по окучиванию картофеля проводят тракторы. Дачники же, просто работают лопатой. Это становится физически невыносимо, если насаждения картофеля превышают один гектар. В этом случае прибегают к помощи средств малой механизации.

Как сделать дисковый окучник для мотоблока своими руками

Оптимальное решение, в условиях российской реальности — это приобретение мотоблока. Сейчас на рынке настолько огромный выбор окучников для мотоблока, что можно потеряться при выборе подходящего инструмента. В использовании дисковый окунчик — один из самых практичных и удобных.

Но минус все-таки есть — дороговизна в сравнении с другими видами. Поэтому легче сделать дисковый окучник для мотоблока своими руками.

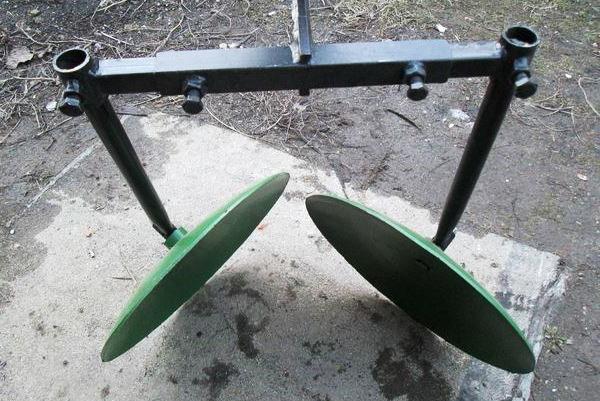

Устройство дискового окучника


Ручной окучник, собирается только с одним отводом, чтобы работал один человек. Состоит окучник из четырех элементов:

  • два диска;
  • два винтовых талрепа;
  • две стойки;
  • Т-образный поводок.

Талрепы используются для регулировки поворота дисков вдоль вертикальной оси. Однако угол наклона вперед регулировать не получится. Для более удобной работы, нужно установить диски так, чтобы ширина колеи колес было равно расстоянию между нижними точками, которое, в свою очередь, должно быть равно ширине междурядий. Это будет сделать легко, если предусмотрена возможность менять ширину между лемехами.

Читать еще:  Скороспелые сорта огурцов для теплицы

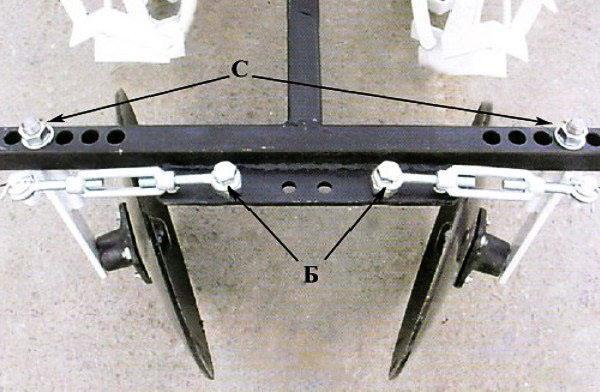

  • С — стойки, которые симметрично переставляются, для изменения расстояния между дисками.
  • Б — болты, которые держат диски.

Чтобы окучник не тянуло в сторону, диски нужно выставить строго симметрично. Иначе при работе будет очень неудобно.

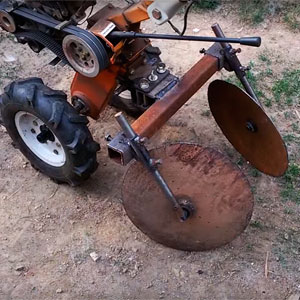

Чтобы прикрепить инструмент к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепится к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

Для увеличения тяги мотоблока, работаем с окучником на пониженной (первой) передаче. Если же колеса пробуксовывают, а у мотоблока одна передача, для удобства окучивания нужно спарить колеса.


Дисковый окучник к мотоблоку — очень эффективное и удобное средство, когда работаешь с картофелем. Это приспособление позволяет обработать большие площади, потратив на работу намного меньше усилий, в сравнении с обычным ручным

инструментом. Как вы уже убедились, собирается такой агрегат своими руками без особых проблем.

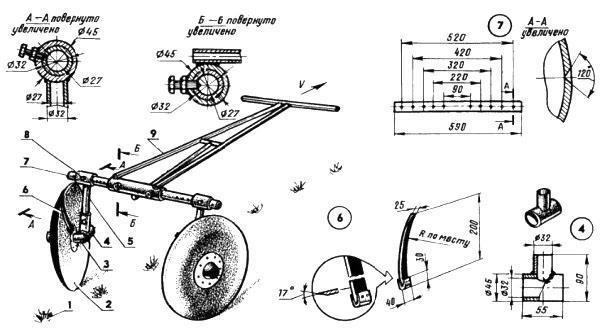

Схемы и чертежи окучника для мотоблока

Окучник для мотоблока своими руками видео

Дисковый окучник своими руками

Подробное изготовление дискового окучника своими руками: фото, а также видео всего процесса сборки окучника.

Автор этой самоделки — Ильдар Сунагатуллин. Умелец сделал своими руками простой и надёжный дисковый окучник для своего мотоблока.

Предлагаем посмотреть небольшой фото отчёт по изготовлению самоделки.

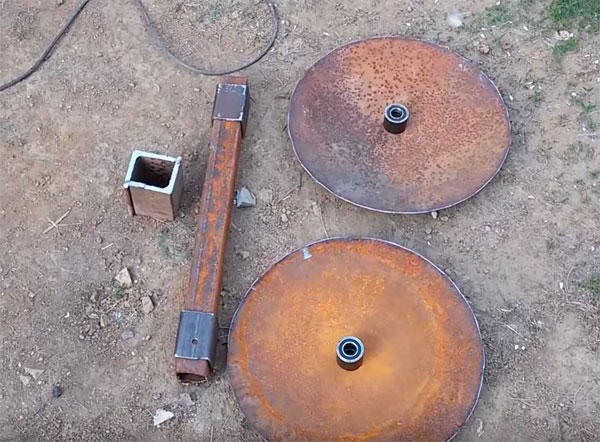

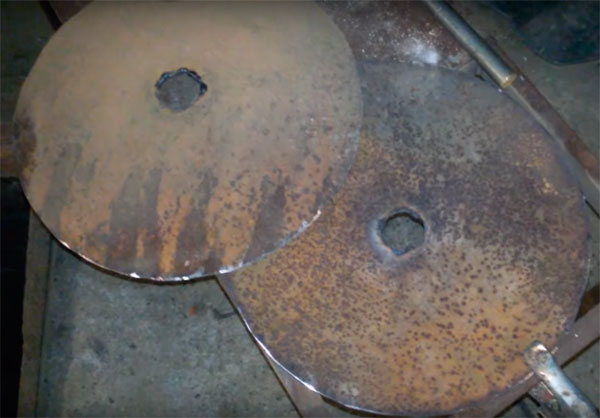

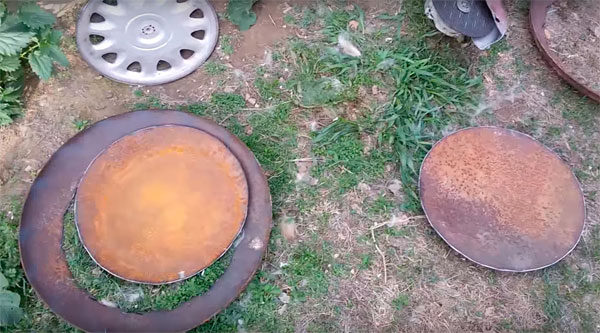

Итак, первым делом из округлой бочки с толщиной металла 3 мм, были вырезаны вот такие слегка вогнутые два круга диаметром по 40 см.

Ещё понадобились куски квадратной трубы.

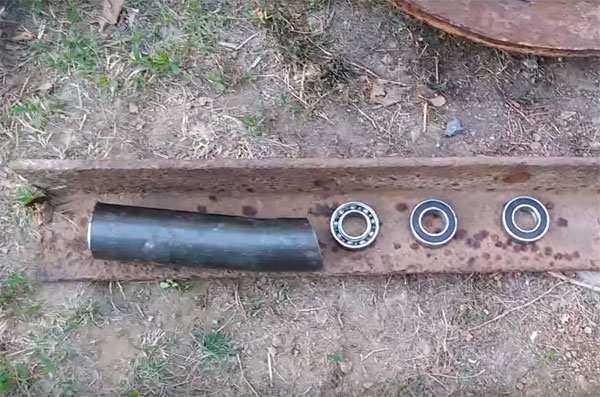

Четыре подшипника были взяты с колёс от садовой тачки, кусок трубы под внешний диаметр подшипников.

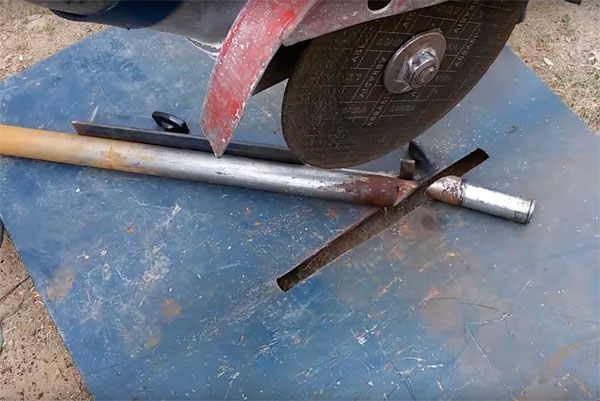

Две оси разрезал под углом 45 градусов.

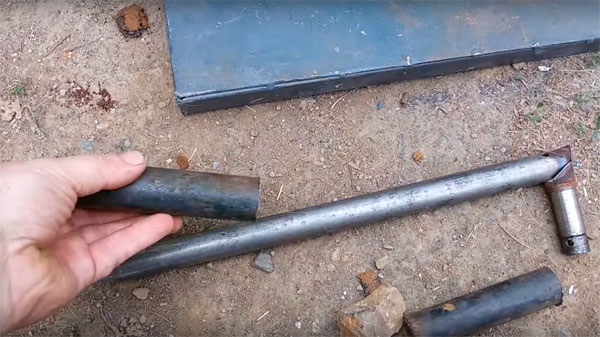

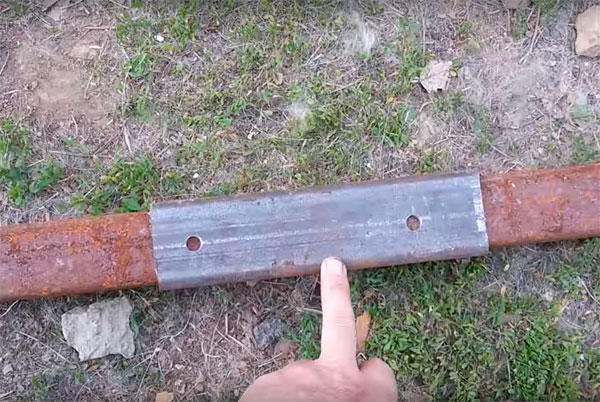

Кусок трубы под размер осей.

По центру каждого круга сделал отверстия.

На каждую ось одеты по два подшипника посаженные в отрезки труб.

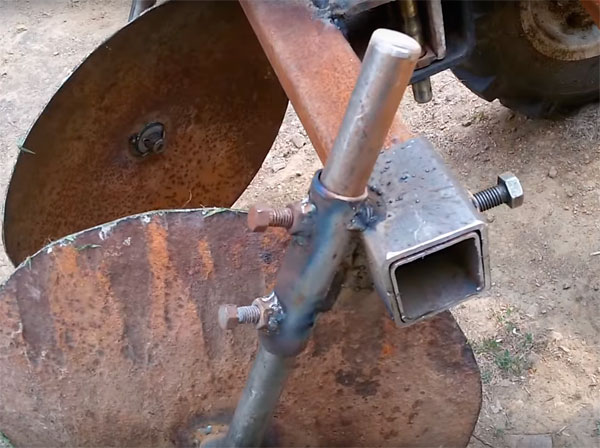

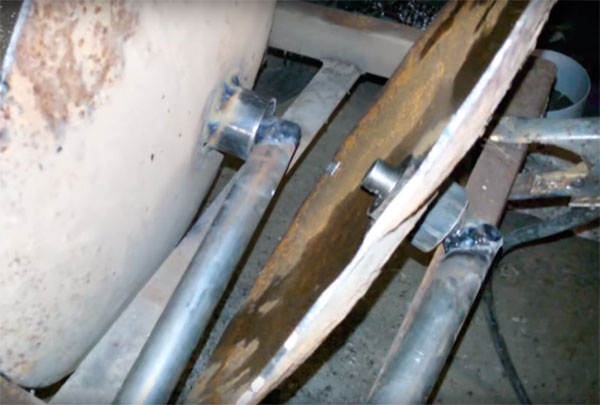

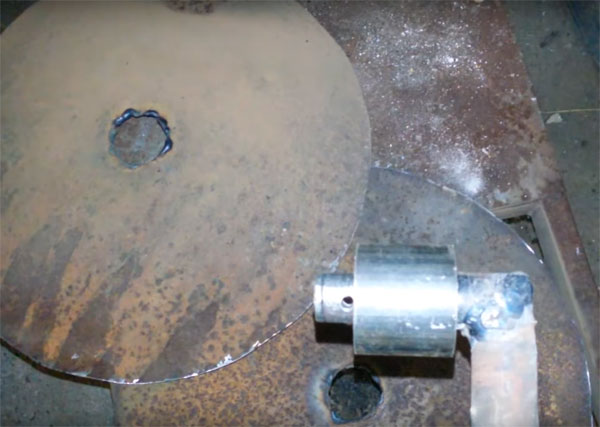

Ступица приваривается к центру диска.

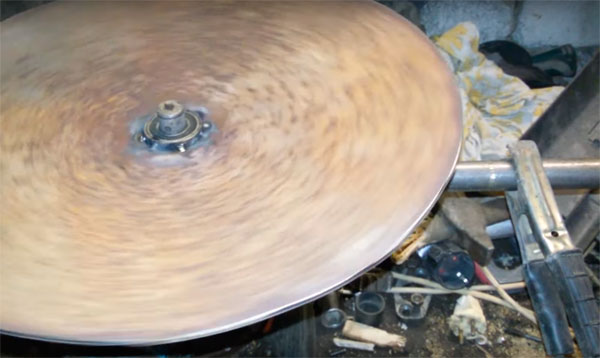

Диски свободно вращаются.

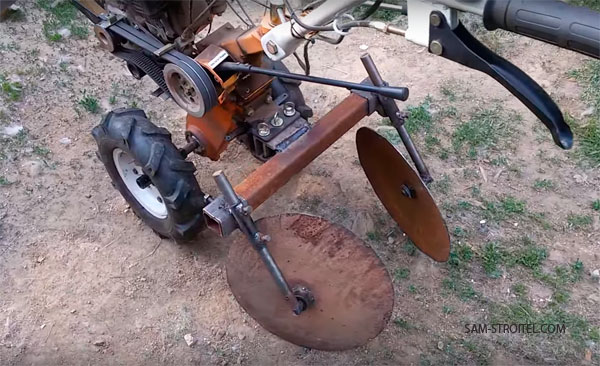

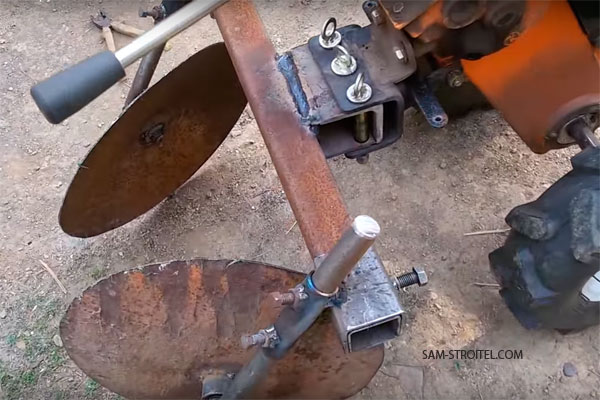

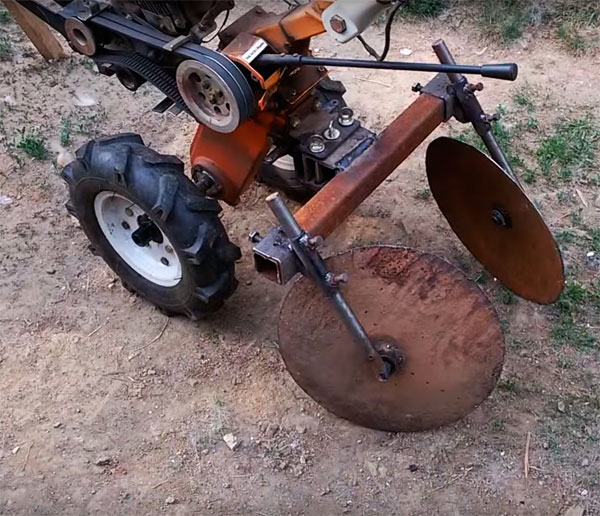

Вот собственно готовый самодельный дисковый окучник для мотоблока, всё просто и надёжно, сделано из металлолома.

Глубина и ширина окучивания регулируется болтами.

Теперь помощью дискового окучника и мотоблока можно быстро и легко подгорнуть картофель на огороде.

Закрепим материал просмотром видео, где автор подробно показывает пошаговое изготовление самодельного дискового окучника.

Устройство и применение окучника для мотоблока на дачном участке

Мотоблок с помощью прицепных и навесных орудий без труда может выполнять круглогодично работы, связанные с сельской жизнью. Окучник для мотоблока необходим, с ним можно создать борозды для посадки, нарезать грядки и окучить растения. Эффективность обработки почвы зависит от конструкции инструмента.

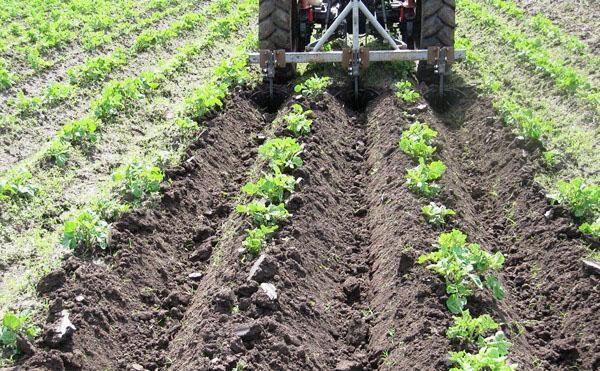

Применение окучника при возделывании почвы

Окучник должен, преодолевая сопротивление почвы поднимать её с ровной площадки вверх, создавая гребень. Заострённый конец должен быть опущен ниже поверхности на заданную глубину. Он поднимает и взрыхляет почву, а для того, чтобы направить грунт к основанию растения существуют направляющие плоскости, создающие развал на обе стороны. Конструкция окучника для мотоблока сверху смотрится как стрела, сбоку лопасти похожи на крылья бабочки.

Конструкторские доработки касаются обводов, уменьшающих сопротивление, делающих гребень выше или шире. Принцип работы такого окучника не изменяется – он рыхлит, вынимает слой почвы и окидывает к основанию растений, посаженных в ряд. Таким же способом происходит нарезка борозд под посадку картофеля.

Другой вид окучников для мотоблоков представляет собой парные диски. За счёт тонкого обода конструкция входит в почву на заданную глубину с малым сопротивлением. Их не протягивают в неподвижном состоянии, они крутятся, и тем самым преодолевают сопротивление с меньшим усилием. Но для того, чтобы диски создавали гребок, у них должен быть отрегулированный угол наклона по вертикали и угол разбега. Расстояние между дисками на раме выставляют соответственно ширине обрабатываемого ряда. Посмотрите на видео, как окучивают картошку мотоблоком на каменистой почве Симферополя:

Условно все окучники по форме и принципу работы называют:

При этом листерные имеют различные формы изгиба плоскостей, углубляющаяся в землю стрела может иметь массивный наконечник. Закрылки или лемеха имеют изгиб, наклон, могут иметь регулируемый и настраиваемый профиль.

Пары дискового окучника для мотоблока должны совпадать по размеру, обводу и весу. Иначе гребень ровным не получится. Система регулирования углов схода и наклона позволяет установить нужный профиль гребка.

Для мощных тяжёлых мотоблоков окучники спаривают, лёгкие полольники для мотоблока МТЗ монтируют по три.

Приспособление облегчило и ускорило окучивание картофеля мотоблоком – видео

Как изготовить окучник для мотоблока самостоятельно

Навесные орудия в комплекте с мотоблоком не идут. Их изготавливают и продают отдельно. На рынке сельскохозяйственной техники к любому виду культиваторов можно найти окучник, рассчитанный под тягловую силу вашего коня. Но проблема в том, что готовый инструмент стоит больше 10 тысяч, а это для сельского жителя в современных условиях сумма значительная. Зато на свалке или за околицей можно найти всё необходимое, чтобы соорудить окучиватель для мотоблока.

Для того чтобы установить пропеллерный окучник необходимо убедиться, что в вашем мотоблоке двухвальный двигатель с реверсом, 2 скорости вперёд. Должен быть отборный вал.

Вначале нужно определиться, дисковый или листерный окучник будем делать. Однорядный или двухрядный инструмент потянет культиватор. Нужно ли предусмотреть раздвижные крылья, регулируемое расстояние между двумя инструментами. То есть, прежде чем строить, окучник для мотоблока своими руками, нужны чертежи и видео, например, такое:

Читать еще:  Появились мохнатые белые жучки на орхидеях как избавиться

Конечно, навыки работы с металлом иметь необходимо. Не каждый сельский житель в брошенной бочке обогревателя разглядит ценные для хозяйства узлы. Поэтому к умельцам идут за советом, просят помочь.

Но не только диски, приспособление для крепления их должны быть продуманными, и в помощь мастеру предлагаются чертёжи дискового окучника для мотоблока своими руками.

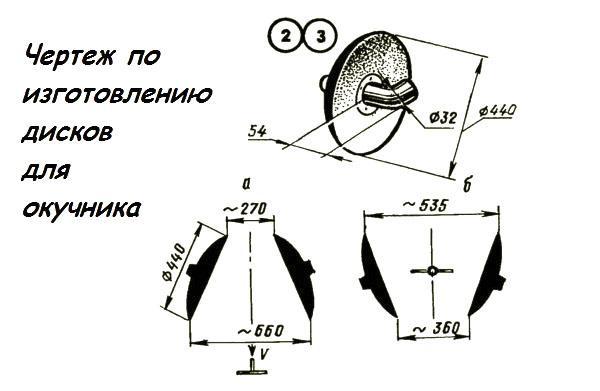

Здесь кроме дисков даны размеры и разрез наиболее важных узлов самодельного окучника.

Конструкция значительно претерпит изменения, если вам удастся найти диски от списанных лущильников или другой сельскохозяйственной техники. В любом случае при изготовлении рамы потребуется продумать систему регулировки дисков.

Мудрость мастеров с золотыми руками безгранична. Так если нет дисков, их может заменить круглое полотно от дисковой пилы. Сталь качественная, зубья дополнительно рыхлят почву. Создавать подшипниковый узел всё равно придётся, иначе пильное полотно вращаться не будет. Но сталь инструментальная и в руках умельца окучник дисковый для мотоблока своими руками будут работать эффективно.

Создавая новое приспособление в домашнем подворье, не забывайте о мерах безопасности. При проведении сварочных работ вы работаете с маской. Но в это время «зайчики» могут поймать близкие, наблюдая за умельцем. При работе с опасным инструментом позаботьтесь о безопасности окружающих.

Разновидности листерных самодельных и заводских окучников

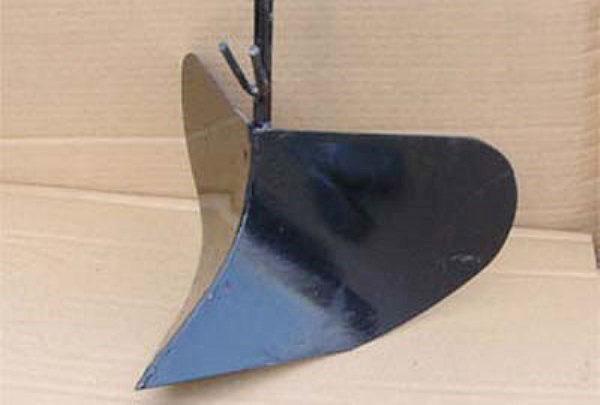

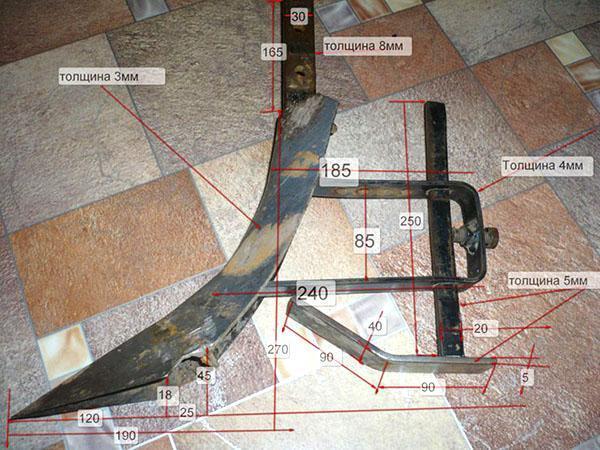

Простейший нерегулируемый окучник представляет собой сплошную конструкцию их двух расходящихся фигурных пластин, расположенных зеркально и имеющих общее ребро жесткости.

Это основа, но если к ней добавить закрылки в виде регулируемых пластин, получится регулируемый окучник собственного изготовления. Без пластин — это прекрасный рыхлитель междурядий картофеля, в которых почва уплотняется, и воздух не поступает к корням.

Окучник с фиксированным захватом может применяться на ровных полях, с одинаковыми междурядьями при использовании сеялки. Такой инструмент применяется с маломощной тягой, так как регулируемые пластины создают дополнительное сопротивление слоя земли.

Мотоблоки средней мощности оборудуют приспособлением с регулируемым захватом. Такие конструкции используют в узких междурядьях шириной около 35 см. Гребок на кукурузе выполняется именно таким окучником.

Но создать развальный механизм и заставить его работать – две разные истории. Для регулирования глубины опускания в почву, для ровного создания гребка должна быть выполнена рамная конструкция со сцепкой. Только хорошо отцентрованный узел будет тратить минимум усилий для качественной обработки почвы. Погружение окучника в землю происходит за счёт вертикально выставленной стойки. Если окучник для картофеля к мотоблоку своими руками при настройке идёт низко или по поверхности регулируют угол наклона стойки. Для листерного двухрядного инструмента при монтаже на раму необходимо точно установить расстояние между стрелами.

Окучники пропеллерного типа

Приспособления, напоминающие домашний вентилятор, используют в обработке почвы поступательное и вращательное движение. Но устанавливать инструмент можно на агрегат с двухвальным двигателем, имеющим реверс и 2 передачи. Должен быть вал отбора мощности. Окучник пропеллерного типа эффективнее других моделей, но ввиду сложности исполнения стоит дорого. Народные умельцы идею взяли, но инструмент не очень похож на пропеллер.

Для изготовления потребуется качественная сталь, сварочный аппарат и болгарка. На подогнанные к раме оси привариваются детали «пропеллера». За один проход идёт глубокое рыхление земли и переброс её в гребень. Окучиватель для мотоблока изготавливается нерегулируемый, поэтому углы необходимо выставить опытным путём.

Зачем нужен узел сцепки для инструментов мотоблока

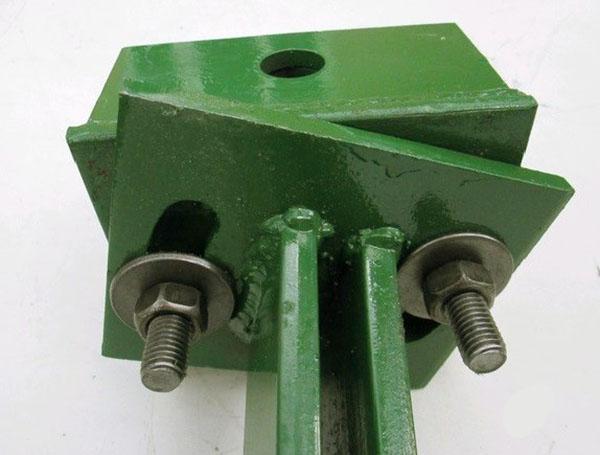

Для того чтобы окучник закрепить на мотоблоке, кроме изготовленной рамы, должен быть узел сцепки, регулируемый и надёжный. Путём совмещения отверстий на стойке и на корпусе сцепки и закрепления орудие будет составлять единое целое с агрегатом.

Универсальный сцепной узел, созданный своими руками, облегчает регулировку инструмента до рабочего положения. Именно в этот узел вносятся коррективы по положению стойки относительно земли, радиальные углы. После регулирования затягиваются гайки и приспособление настроено на тип почвы, влажность земли, высоту растений.

Как настроить окучник любой конструкции для работы

К любому навесному или прицепному оборудованию для обработки почвы необходимо приспособиться. Прежде чем приступить к работе на поле, нужно убедиться, что всё поставлено правильно, закреплено и отрегулировано. Выбирается пробный участок и делается пробный заход. В этот момент следует прислушаться к технике, проверить профиль гребка, расстояние между захватами. На дисках необходимо выставить углы атаки, на листерах – заглубление.

Важно подобрать скорость обработки, которая бы соответствовала мощности механизма и качеству обработки поля.

Видео о дисковых окучниках для мотоблоков
