Принцип работы дисковых окучников для мотоблока

Окучник для мотоблока. Какие устройства предлагает рынок мини-техники?

Хозяин приусадебного участка, фермер, занимающийся растениеводством, имеющие в своём распоряжении мотоблок, могут значительно сократить объёмы ручного труда на механизации рыхления, прополки и окучивания посадок картофеля, свёклы, других корнеплодов.

Рынок сельхозмашин предлагает в качестве дополнительного оборудования к вашей мини-технике окучники различной конструкции.

Дисковый окучник для мотоблока

Принцип работы и типы устройств для окучивания

Рабочий орган агрегата при перемещении по полосе захватывает почву и формирует валик, подсыпая разрыхлённой грунтовой массой растения. Крепится к тяговой машине универсальной сцепкой.

Окучники допускают регулировку ширины захвата и глубины рыхления. Эффективнее работают при замене пневмоколес мотоблока грунтозацепами.

Могут иметь створчатую рабочую часть (подразделяются на однорядные и двухрядные), или в виде дисков — дисковые окучники.

С мотоблоками агрегатируются:

  1. Однорядные и двухрядные створчатые окучники с постоянной и настраиваемой шириной захвата.
  2. Устройства с дисковым рабочим органом.
  3. Модели пропеллерного типа.

Устройство створчатого типа с постоянной шириной захвата наиболее просто по конструкции и дешёво по цене приобретения.

  • Рабочий орган – V-образное крыло, зафиксированное на стойке рамы. Ширина полосы обработки междурядья задаётся производителем и составляет 25-30 см.
  • Особенность подобного изделия в необходимости формирования размера междурядий под возможности сельхозмеханизма, а не наоборот.
  • В двухрядном исполнении добавляется ещё одно крыло. В качестве силового привода могут использоваться мотоблоки небольшой мощности и веса, соответственно до 4 л. с. и до 30 кг.

У машин с настраиваемой шириной обработки междурядий предусмотрен механизм изменения рабочего угла установки крыльев, что позволяет увеличить или уменьшить полосу обработки.

Подобный агрегат более энергозатратен, в качестве средства тяги будет эффективным использование мотоблока на 5 л. с. с весовым параметром более 40 кг.

Окучник для мотоблока створчатый

Исполнительным органом окучника дискового типа являются два вращающихся полусферической формы стальных элемента, которые выставляются с учётом высоты окучиваемых растений.

Пропеллерный окучник дополнительно рыхлит грунт и лопастями направляет его на ряды растений. Устанавливается вместо рабочих фрез культиватора или на вал мотоблока. Широкого распространения не получил.

Технические и эксплуатационные параметры окучников

ПараметрЕд. изм.Окучники для мотоблоков – величина параметра
СалютK1 ИнтерсколDDEЗиДОДР-1
Ряды в обработке11211
Исполнительный органммстворчатый-/--/-дисковый⌀ 400-/-
Ширина полосы обработкисм20-452540-9040-7025-35
Рыхление на глубинусм25252510-1415
Вескг3,52,296,01412,5
Цена в интенет- магазинах апрель 2016 от1123817228238802850

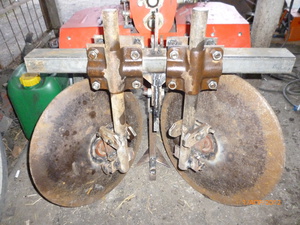

Дисковый окучник для мотоблока своими руками

Для самостоятельного изготовления окучника выбрана однорядная схема с двумя дисковыми элементами с регулировками углов их установки и глубины рыхления.

Схема самодельного дискового окучника

Базовая балка изготовлена из квадратной трубы длиной 500 мм (В), разнос (b) по установке дисков регулируется и фиксируется болтами 2, углы наклона диска в поперечно-вертикальной плоскости и атаки изменяются за счёт секторов на стойках и болтов 1.

В качестве исполнительного органа применены диски от бороны ⌀ 375 мм. Усилия сопротивления вращению снижают роликовые подшипники на осях дисков.

Для установки окучника на мотоблок применена жёсткая сцепка с возможностью регулировок установки изделия по высоте.

Как настроить дисковый окучник:

  1. Высота вала у гребня увеличивается сближением дисковых элементов, установкой больших глубины обработки и углов атаки дисков.
  2. Угол атаки меняется перестановкой болта 1 в дополнительные отверстия в секторе. Наклон сектора в направлении движения уменьшает угол атаки.
  3. Угол наклона дисков относительно вертикальной оси постоянный и составляет 10-15°.

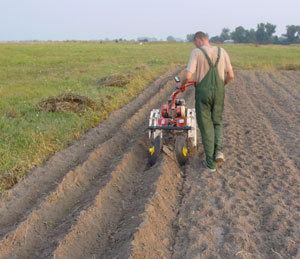

Окучивание картошки мотоблоком

Владельцу мотоблока для проведения работ по окучиванию посаженных в ряды корнеплодов, включая картофель, необходимо приобрести или самостоятельно изготовить простой сельскохозяйственный агрегат – окучник.

Для небольших объёмов работ эффективно использование однорядных створчатых или дисковых устройств, которые за проход обрабатывают один ряд посадок. Более производительны машины в двух и трехрядном исполнении. Но они более требовательны к мощности и весу тягового механизма.

Качественные показатели работы у дискового окучника более заметны, чем у изделий в створчатом исполнении.

При применении любого из типов окучников качество работ определяют правильные регулировки исполнительного органа устройства.

Как отрегулировать окучник:

  1. Мотоблок устанавливается на ровную поверхность, окучник закрепляется на сцепке.
  2. Нижние точки дисковых элементов разводятся в соответствии с шириной междурядья — 40-70 см в зависимости от схемы посадки и вида корнеплодов.
  3. Узлами регулировки стоек диски выставляются на глубину рыхления почвы.
  4. Агрегат готов к работе
  5. Величина угла атаки дисков подбирается при нескольких проходах по рядам. Подобранный параметр должен обеспечивать:
    • наименьшее сопротивление грунта движению мотоблока;
    • требуемую высоту гребня вокруг стеблей растения.

Регулировки должны быть идентичными для обоих дисков и не допускать ухода окучника с обрабатываемого ряда.

Работая с дисковым окучником мотоблок, направляют над обрабатываемым рядом картофеля, соседние ряды не затрагиваются. Колея и размерность пневмошин у тягача должна обеспечить сохранность посадок.

Дисковый окучник для мотоблока

Сельскохозяйственные работы, связанные с окучиванием некоторых культур (таких как картофель, кукуруза), считаются самыми тяжелыми. Конечно, проводить окучивание можно вручную. Однако каждый пробовавший окучивать картошку тяпкой или ручным окучником, помнит свои не самые приятные ощущения. Поэтому сегодня широко используются такие средства малой механизации, как окучники для мотоблоков.

Виды окучников для мотоблока

Существует несколько видов окучников:

  • с определенной, фиксированной шириной захвата;
  • с изменяемой шириной захвата;
  • активные пропеллерного типа;
  • дисковые.

Окучники с постоянной шириной захвата делают борозды неизменяемой ширины в 20−30 см. То, что ширину борозд нельзя регулировать, удобно не всегда. Такие окучники удобнее применять с мотокультиваторами мощностью менее 3,5 л. с. и весом, не превышающим 30 кг. Также подобные инструменты имеют тонкие стойки и не подходят для твердой почвы. К тому же их неудобно использовать при влажной почве.

Окучники с изменяемой шириной захвата как раз позволяют регулировать ширину борозды. Подходят они для мотоблоков не меньше 30 кг весом и мощностью выше 4 лошадиных сил. Такие устройства одни из самых распространенных, несмотря на то, что после прохода такого окучника часть земли сыплется обратно в борозду (а значит энергоемкость их достаточно большая).

Отдельно стоит рассмотреть так называемые голландские окучники (имеющие переменную ширину захвата). Они лишены этого недостатка. Крылья их регулируются и по горизонтали, и по вертикали. Подсоединяют их к мотоблокам с весом более 30 кг и с мощностью не менее 4 л. с.

Очень удобны в использовании окучники активные пропеллерного типа. Они имеют другой принцип работы (пропеллерами измельчают почву, сорняки вычесывают и окучивают растения рыхлой почвой), а применять их можно только с мотоблоками и мотокультиваторами с двумя передними передачами.

Дисковые окучники намного больше распространены, они не менее удобны и комфортны в работе. Что представляют собой эти агрегаты?

Конструкция дискового окучника

Внешне дисковый окучник выглядит как рама на двух колесах с двумя подвешенными к ней дисками. Эти устройства могут выполнять несколько задач: культивация почвы перед посевом культур и после уборки урожая, междурядная культивация, окучивание. Установить такой окучник можно на мотоблок или культиватор.

Читать еще:  Схема посадки арбузов и дынь в открытом грунте

В состав дискового окучника входят:

  • Т-образный поводок;
  • два винтовых талрепа (они регулируют угол поворота дисков вокруг вертикальной оси);
  • две стойки;
  • два диска.

Благодаря регулированию стоек можно изменять расстояние между краями дисков. Это позволяет устанавливать ширину между рядами такой, какой нужно (от 35 до 70 см).

Также необходимо выставить у дисков одинаковые углы поворота (это делается регулировкой талрепов). Без этого будет тянуть окучник в бок. Наклон дисков к вертикали не регулируется и практически всегда постоянный.

Для колес мотоблока рекомендуется диаметр около 70 см и 10−14 см ширина. В этом случае колеса не повредят растений при окучивании.

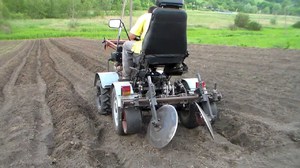

Принцип работы дискового окучника

Окучник крепят к мотоблоку на кронштейн сцепки без грядиля. Делают это с помощью стопора, двух болтов и плоских шайб. Работать с окучником для мотоблока удобнее на первой пониженной передаче. Это позволит увеличить тягу за счет понижения поступательной скорости.

Принцип работы дискового окучника прост: диски при движении захватывают грунт и создают при окучивании валик, подсыпая грунтом растения. Вращение дисков позволяет измельчать грунт дополнительно и рыхлить его.

Дисковый окучник имеет определенные преимущества перед другими своими собратьями: гребни он делает ровнее и выше, в работе он легче и приятнее, энергозатраты при этом гораздо меньше. Оператору с таким устройством работать проще.

Конечно, не все так замечательно. Всегда за комфорт приходится платить. И цены на дисковый окучник — еще одно тому подтверждение. Стоит удовольствие пользоваться удобным и легким в использовании дисковым окучником примерно в три-четыре раза больше, чем другими видами. Цена же на этот инструмент зависит от некоторых параметров. Среди них:

  • диаметр и толщина дисков;
  • материал изготовления: простая сталь или легированная;
  • использование в конструкции либо втулок скольжения, либо подшипников качения;
  • механизм регулировки.

При покупке дискового окучника для мотоблока все эти факторы стоит учесть. Выбрав устройство, приемлемое по цене и качествам, вы сможете наслаждаться комфортом в работе с ним.

Учитывая то, что эта техника недешевая, возникает резонный вопрос: можно ли сделать самому дисковый окучник для мотоблока?

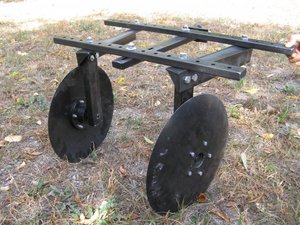

Как можно сделать дисковый окучник самостоятельно

Для того, чтобы соорудить этот инструмент, понадобятся две крышки от старых ненужных кастрюль. Их оптимальный диаметр — в пределах 50−60 см.

Крышки надо заточить по всей длине окружности. Это будет рабочей поверхностью. Далее молотком изгибаем крышки: с одной стороны должна быть выпуклость, с другой — вогнутость. Это необходимо для того, чтобы диск приподнимал почву и присыпал кусты рядом. Можно также использовать и диски от старой сеялки. Кроме них потребуются два винтовых талрепа, две стойки и Т-образный поводок.

Элементы устройства соединяют между собой болтами или сваривают. Диски же сами соединяют регулируемыми переходниками.

Талрепы дадут возможность отрегулировать углы поворота диска по вертикали. Диски надо установить так, чтобы они были симметричны и расстояние между их краями совпадало с шириной междурядий.

Собранную конструкцию через поводок крепят к кронштейну мотоблока болтами с плоскими шайбами и стопором.

Таким образом, при наличии определенных навыков и требующихся элементов среди ненужных старых вещей, дисковый окучник вполне можно собрать самостоятельно, и сэкономить вполне приличную сумму.

В любом случае, купите вы дисковый окучник для мотоблока или сделаете его сами, этот замечательный инструмент способен значительно облегчить тяжелый труд на приусадебном участке и повысить урожайность выращиваемых культур.

Принцип работы и советы по выбору дисковых окучников

Дисковой окучник является популярным сельскохозяйственным инструментом и используется в качестве навесного оборудования для средств малой механизации. С помощью этого незатейливого инструмента удаётся решить проблему обработки картофельных плантаций, избавив фермеров от тяжёлого ручного труда.

Целесообразность процедуры

Дисковые окучники используют для очень важного агротехнического приёма – окучивания. Проведение данного мероприятия является обязательной процедурой при выращивании картофеля. Оно выполняет ряд важных задач:

  • устранение сорной травы, выполнить которое вручную с помощью тяпки довольно проблематично;
  • окучивание защищает клубни от воздействия прямых солнечных лучей, которые при близком расположении картофелин к поверхности земли могут затормозить их развитие, а иногда и вовсе привести к высыханию;
  • правильное и своевременное окучивание приводит к улучшению воздухообмена почв и нормализует испарение влаги с поверхности земли.

Окученный картофель меньше подвержен гниению и нашествию паразитов, что обусловлено высокими дренажными свойствами разрыхленного грунта и свободным оттоком лишней влаги. К тому же размеры клубней у окученной картошки намного больше, чем у культуры, уходом которой не занимаются.

При наличии нескольких рядков картошки на дачном участке необходимости в приобретении окучника, конечно же, нет, но если картофелем заняты довольно обширные площади, то без механизации данного процесса не обойтись.

Устройство и предназначение

Конструктивно дисковый окучник представлен в виде рамы, оснащённой двумя колёсами, с подвешенными на ней сферическими дисками. Углы поворота дисков регулируются при помощи двух винтовых талрепов, которые осуществляют движение дисков вокруг вертикально расположенной оси. Причём углы атаки у обоих дисков должны быть абсолютно одинаковыми. В противном случае окучник начнёт уходить в сторону и изрежет кусты. Расстояние между дисками регулируется посредством движения стоек, и может составлять от 35 до 70 см.

Высота земляного гребня регулируется путём сближения дисков, изменением угла наклона и заглублением. Так, при раздвигании дисков высота гребня уменьшается, а при сближении – увеличивается. В качестве тяги для дисковых окучников обычно используют мотоблок, хотя работа с мини-тракторами и культиваторами также допускается.

Для работы с окучниками мотоблоки оснащают грунтозацепами, представляющими собой металлические колёса с глубоким протектором. Их устанавливают вместо родных колёс с резиновыми шинами, обеспечивая таким образом надёжное сцепление тягача с грунтом.

Сфера применения окучника не ограничена окучиванием картофеля. С его помощью можно обрабатывать плантации фасоли, спаржи и кукурузы, а также пользоваться им как пропольником. Благодаря раздвижной конструкции, позволяющей осуществлять регулировку ширины захвата земли, можно обрабатывать посадки с любой частотой расположения борозд. Однако используют окучник не только для окучивания и прополки.

С его помощью производят весеннюю культивацию земли перед посадкой культур и готовят почву к зиме после уборки последнего урожая. Кроме того, заострять внимание именно на дисковой модели нужно и в тех случаях, когда необходимо нарезать борозды под посадку растений либо засыпать их слоем земли после посадки семян. Для такой работы лучше выбрать модель с бороздоделом – специальным клиновидным приспособлением, расположенным на раме и предназначенным для нарезания борозд.

Как работает?

Принцип работы дискового окучника довольно прост. Агрегат прицепляют к мотоблоку при помощи кронштейна сцепки, стопора, двух плоских шайб и такого же количества болтов. Затем выставляют одинаковый угол наклона дисков, включают пониженную передачу, и выводят мотоблок на полосу. При движении тягача диски окучника захватывают почву и укладывают её в валок. При этом происходит измельчение мелких и крупных комьев и глубокое рыхление земли. Гребни при этом получаются довольно высокие и ровные, что позволяет хорошо закрыть клубни и сформировать красивые и аккуратные ряды.

Читать еще:  Расстояние между помидорами в теплице

Разновидности

Современный рынок представляет два вида дисковых окучников. Первый, наиболее распространённый вид, представлен моделями с регулируемой шириной захвата, и используется в хозяйствах, где, помимо картофеля, занимаются выращиванием других культур. Раздвижная конструкция позволяет изменять расстояние между дисками и выставлять его под нужную ширину борозд. Например, при обработке картофельных плантаций диски следует разводить на расстояние 450 мм друг от друга, притом что для окучивания фасоли достаточно будет и 350 мм.

Помимо многофункциональных раздвижных моделей, существуют и простые агрегаты, у которых ширина захвата постоянна, и в зависимости от модели составляет от 20 до 30 см. Окучники имеют простое устройство и состоят из двух скреплённых крыльев с расположенными на них дисками. Такие изделия стоят гораздо дешевле раздвижных экземпляров, они рассчитаны на мотоблоки с маломощным мотором, весящие не более 30 кг.

Особенности эксплуатации

Прежде чем приступить к окучиванию картофеля посредством окучника, его необходимо правильно настроить. Для этого нижние точки дисков разводят друг от друга на расстояние, равное ширине междурядий, и рассчитывают угол атаки, величина которого зависит от типа и структуры почвы. Так, для сухого грунта величину угла следует немного увеличить, а для увлажнённого – выставить в минимальное положение. В противном случае есть риск повреждения стеблей растения большими навалами влажной, а следовательно, и тяжёлой земли.

Настраивать диски нужно абсолютно симметрично, иначе окучник начнёт уводить на соседний ряд, и он повредит ботву и клубни.

Обработка картофельного поля окучником не вызывает сложностей даже у новичков. Главное, внимательно прочитать инструкцию по его эксплуатации, и соблюдать ряд простых правил.

  • Итак, первое окучивание картофеля производится сразу после того, как он взойдёт. В особо холодные годы при угрозе возвратных заморозков гребни при первой обработке рекомендуется делать повыше. Это убережёт культуру от замерзания и обеспечит поддержание внутри земляного вала комфортной для растений температуры.
  • После того как ботва вырастет примерно до 30 см, окучивание следует повторить. В этом случае нужно быть особенно осторожными, стараясь произвести работу так, чтобы стебли остались в вертикальном положении и не полегли.
  • Окучивание должно проводиться в утренние либо вечерние часы на увлажнённом грунте. В случае продолжительной засухи плантацию перед обработкой поливают.
  • Удалённую сорную траву, как правило, не собирают и оставляют в междурядьях. Это защищает ботву от неблагоприятных погодных условий и способствует сохранению в почве благоприятного микроклимата.

Критерии выбора

Перед тем как приступить к приобретению дискового окучника, нужно учитывать, что, несмотря на свои высокие эксплуатационные характеристики и способность обрабатывать почву любого типа, данный вид навесного оборудования является довольно дорогостоящим. Так, если листерный однорядовый окучник обойдётся всего в 1400 рублей, а при покупке двухрядного придётся отдать 1800 рублей, то приобретение дисковой модели с бороздоделом ВРМЗ с функцией регулировки ширины захвата обойдётся в 4200 рублей. Поэтому покупка дискового окучника целесообразна только при необходимости выполнения масштабных работ, например, для обработки полей площадью свыше 1 га и нарезке борозд, а также при наличии на участке сразу нескольких культур, нуждающихся в окучивании. Для поля площадью 6 соток, засаженного одной картошкой, можно ограничиться выбором одно- или двухрядной листерной модели.

Дисковый окучник является нужным инструментом, позволяющим значительно облегчить тяжёлый ручной труд на приусадебном участке и способствующим повышению урожайности.

Обзор дисковых окучников для мотоблока смотрите в видео ниже.

Дисковый окучник для мотоблока своими руками: чертежи и размеры, как сделать роторный сошник и двухрядный культиватор

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими – он должен вспахивать землю под посадку, а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Читать еще:  Теплица из пластиковых бутылок на даче

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов – погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием – окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
