Принцип работы конвекционной печи камина

Что такое конвекционная печь – принцип работы, конструкция

Рынок бытовой техники не так давно обогатился еще одной разновидностью духового шкафа – конвекционной печью. Новинка быстро завоевала большую популярность, постепенно вытесняя с верхних позиций рейтинга традиционные духовки.

Особенности конструкции конвекционной печи

Чтобы понять, что такое инжекторная печь, нужно внимательно изучить ее конструкцию. Она включает в себя корпус, нагревательный элемент и внутренний вентилятор. Для изготовления корпуса прибора используется жаропрочная сталь высокого качества.

ТЭН непрерывно проходит по всему периметру камеры, вплотную к ее внутренним стенкам. Благодаря вентилятору нагревательные элементы направленно обдуваются воздушными потоками. Габаритные печи обычно оснащаются несколькими вентиляторами.

Специфика управления

Пульт управление может иметь следующую конструкцию:

• Электромеханическая. Состоит из нескольких поворотных регуляторов.
• Кнопочная.
• Сенсорная.

Для регулировки температуры нагрева может использоваться ручная настройка и автоматика. ЖК-дисплей выводит информацию о том, как работает конвекционная печь, отображая выбранный режим, рабочую температуру и продолжительность готовки пищи.

Разновидности

Конвекционные печи бывают бытовыми и промышленными:

1. Бытовые. Предназначены для эксплуатации в домашних условиях. Приборы данного типа примерно в 1,5-2 раза больше привычных микроволновых печей. Средний объем бытовой модели – 25 литров, что позволяет поместиться внутри 2-4 противням.
2. Промышленные. Такими приборами оснащаются кондитерские, кафе, бары, рестораны и т.п. Они очень удобны для приготовления пирогов, тортов, пиццы, сладких изделий и прочей выпечки. Размеры и масса подобных приборов весьма внушительны. Средняя вместительность промышленной конвекционной печи – 50 литров.

Для всех моделей характерно высокое качество приготовления пищи, чему способствует тот факт, что высокие температуры воздействуют на нее непрямым образом. Как результат, все блюда получаются очень привлекательными, сохраняя все витамины и полезные вещества.

Особенности циркуляции воздуха

Наличие вентилятора позволяет горячему воздуху обдувать готовящееся блюдо со всех сторон, оберегая его от пригорания. Кроме этого, значительно убыстряется время приготовления пищи, что позволяет экономить на электроэнергии. Чтобы компенсировать излишнее пересушивание воздуха в печки нагревательным элементом, изготовители поместили внутрь нее специальный увлажнитель.

Он состоит из специального резервуара и впрыскивателя: вода заливается в емкость перед началом готовки пищи, а затем впрыскивается небольшими порциями на лопасти вентилятора или на поверхность ТЭНа. Благодаря вентилятору вода распыляется по камере, после чего нагреватель превращает ее в пар. Как результат, блюда не теряют свою сочность и не оседают.

Для регулировки влажности внутри печи используются три способа:

1. Механический. Наиболее простой вариант, как готовить конвекционной печью в ручном режиме: впрыскивание жидкости здесь происходит после нажатия определенной кнопки.
2. Автоматический. В этом случае прибор сам регулирует внутреннюю влажность, уровень которой зависит от выбранной программы и температуры.
3. Интуитивный. Применяется в самых последних разработках, которые специально для этого оснащаются датчиками влажности воздуха. Информация от них поступает на встроенный мини-компьютер, который сам принимает решение о необходимости дополнительного увлажнения. Подобные приборы работают практически без участия человека.

Стеклянная дверь

Это позволяет осуществлять визуальный контроль за готовкой блюда, не останавливая и не открывая печку. Таким образом риск ожогов для повара сведен к минимуму. Конвекционные печи обычно комплектуются двухслойными стеклами с автономной системой обдува и охлаждения.

Сферы применения

Персонал современных ресторанов и кафе практически не мыслит себя без конвекционных печей. Это объясняется высокой скоростью приготовления блюд, при сохранении их привлекательности. Значительная вместительность промышленных моделей дает возможность за один раз готовить много еды, используя стабильный температурный режим. Выпечка получается пышной и вкусной: она способна сохранять свою свежесть длительное время.

Разработчики в каждую новую модель вкладывают все больше полезных функций. Очень удобен режим отложенного старта, позволяющий включать прибор с запланированным запозданием. В спящем режиме минимальная температура сохраняется не остывающим ТЭНом. Благодаря звуковым сигналам происходит оповещение о завершении процесса готовки. Перед тем, как выбрать конвекционную печь, рекомендуется уточнить ее функциональные возможности.

Хорошая альтернатива

Аэрогриль нередко называют уменьшенной версией конвекционной печи: чаще всего этот прибор можно встретить в бытовом исполнении. В состав его конструкции входит подставка из пластика, оснащенная внутренним нагревателем, стеклянная колба (с характерным верхним расширением) и пульт управления. Для установки блюд можно применять один или несколько уровней вдоль стеклянной колбы: ее прозрачная поверхность дает возможность визуально контролировать процесс готовки. Внутри аэрогриля имеется уже знакомый вентилятор, обдувающий готовящиеся блюда.

Некоторые модели аэрогриля имеют другую конструкцию, предполагающую размещение ТЭНа и вентилятора на поверхности крышки. Увлажнители воздуха здесь также могут иметь автоматический или механический принцип действия. Автоматические системы состоят из узких трубок на дне прибора, в районе нагревательного элемента. Когда воздух в камере сильно пересыхает, емкость сама начинает испарять воду, наполняя паром всю внутреннюю камеру.

Это видео недоступно.

Очередь просмотра

Очередь

• Удалить все
• Отключить

Система воздушного отопления дома при помощи камина, конвекционная система

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Камины и печи Almod, http://fireplaces.almod.ru/
Конструкция отопительных каминов и печей — Раздел 2. Конвекционная система камина. Как организовать систему воздушного отопления дома при помощи камина.

В этом видео мы рассказываем о том, как организовать систему воздушного отопления дома при помощи конвекционной системы камина. Мы, вкратце рассказываем об общем принципе устройства камина, об основных принципах конвекционной системы, а так же о том, как используя воздух, нагретый камином, обогреть несколько помещений на разных этажах дома.

Содержание видео:
00:28 — конструкция камина;
01:01 — основной принцип обогрева помещения камином;
01:26 — где узнать о конструкции отопительного камина подробнее;
01:45 — основной принцип конвекционной системы камина;
02:30 — воздушное отопление помещения в котором находится камин;
03:01 — как обогреть второй этаж при помощи конвекционной системы камина;
03:15 — конструкция системы отвода горячего воздуха на второй этаж;
03:55 — схема конструкции камина с разветвленной конвекционной системой;
04:05 — вывод горячего воздуха в соседние помещения;
04:20 — нюансы при организации конвекционной системы камина;
04:58 — какие решетки лучше использовать для установки на камин;
05:25 — рекомендации по сопутствующим видео;
06:05 — контактная информация;

Другие видео из цикла «Конструкция современных отопительных каминов и печей»

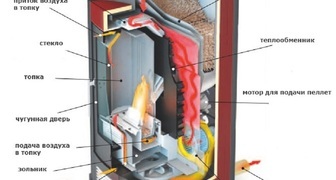

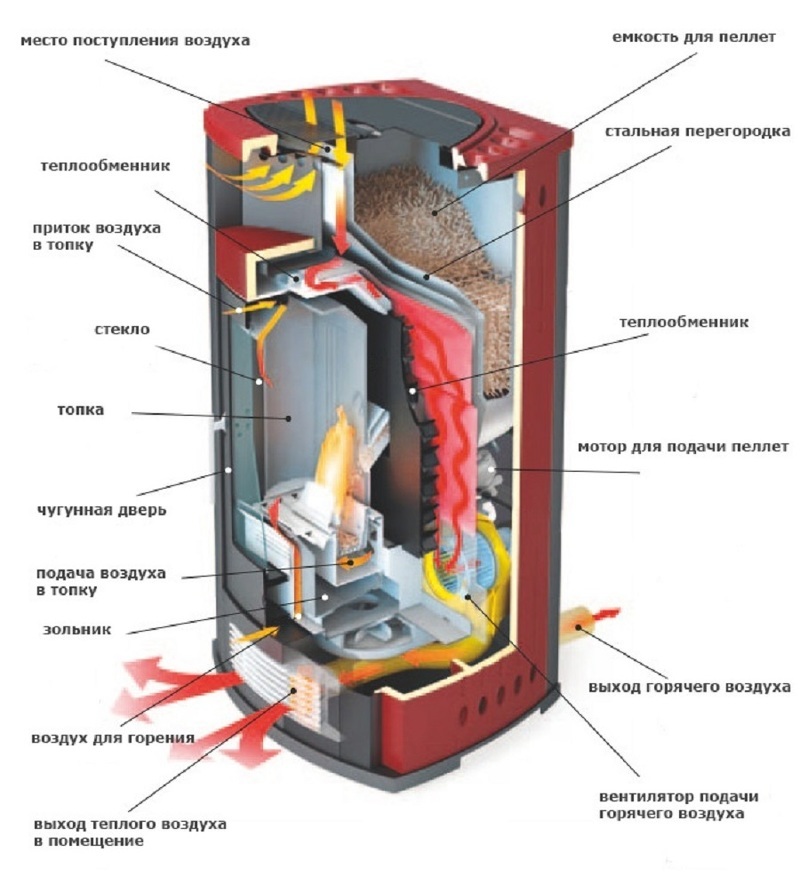

Принцип работы конвекционной печи-камина

Читайте в рубрике

Выбирать котел в баню необходимо исходя из многих факторов. Такая покупка имеет строго индивидуальный подход, и во многом зависит от характеристик постройки, а также от личных требований к парной. Мы расскажем какое оборудование экономичнее и продуктивнее, как его правильно устанавливать и подключать, и в каких случаях целесообразно сделать дровяной котел для бани своими руками.

В далекие годы Октябрьской революции, когда в разгар зимы в Питере и в Москве уголь стал чуть ли не на вес золота, рабочие и солдаты возле уличных костров с завистью косились на окна тогдашней интеллигенции, где в каждой квартире стояла небольшая чугунная печка. Именно тогда эти отопительные приборы, отличающаяся неприхотливостью и отменным качеством, стали завистливо называть «буржуйками».

19 сентября «Леруа Мерлен» предложит пользователям социальных сетей в прямом эфире растопить с помощью обогревателей, тепловентиляторов и тепловых пушек слово «ЦЕНА». Противостоять ледяной скульптуре весом почти 1,5 тонны будут более 20 товаров для отопления, представленных в гипермаркетах компании по доступным ценам.

Небольшие печи барбекю для дачи пользуются огромной популярностью. Так как дают возможность приготовления пищи самыми изысканными способами — на углях, на огне, копчение в дыму. В нашем материале вы найдете информацию о том, как построить простую уличную печь своими руками и сделать её максимально комфортной.

Печи для дома на дровах длительного горения — современное решение для обогрева небольших жилых помещений, как временного, так и постоянного проживания. Такой вариант отопления не только дает полную автономию от трубопроводной подачи теплоносителя, но и является одним из самых экономичных благодаря пиролизному горению.

Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.

Русская баня своими руками возведенная на даче станет настоящей гордостью хорошего хозяина. Благодаря ей вы сможете расслабиться после тяжелого дня, хорошо отдохнуть и закалить организм. Мы расскажем с чего начинать планирование и проектирование постройки, как правильно выбрать материалы, а также поделимся секретами обустройства бани для идеального отдыха и укрепления здоровья.

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Сделать печь для бани из кирпича своими руками без помощи специалистов может каждый дачник, хоть немного владеющий навыками строительства. В нашем материале вы найдете подробную инструкцию с фото о том как выложить простую каменку самостоятельно, понятные чертежи с порядовками, а также необходимые проекты и схемы.

• Вопрос / Ответ
• Новости и события
• Реклама
• Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Введение

На протяжении сотен лет, выхлопные газы были выписаны домой печей в атмосферу. Таким образом, только небольшой процент энергии, вырабатываемой в камине остается в холдинговых номеров. Вопрос использования тепла от камина не был проигнорирован, пока расходы, связанные с отоплением начали представлять значительную позицию в наших семейных бюджетов. Развитие технического мышления привело к значительному прогрессу в области энергосбережения и надлежащего управления.

Прежде чем решиться на приобретение и строительство камина стоит задуматься, хотите ли вы, чтобы насладиться только наличие треск огня»» у себя дома, или хотели бы получить нечто большее, чтобы помочь или заменить отопление в нашей квартире или доме. Прекрасным примером земель ранее неиспользованной энергии современные камины (камин), специально разработанные для этой цели.

Для того чтобы правильно выполнить их камин задача должна быть спроектирована и построена на основе определенных принципов, приведенных в данном руководстве. Они являются результатом многолетнего сотрудничества с производителями, монтажников и научно-исследовательских институтов, участвующих в обоих строительной техники и экономических системах отопления.

2 Принцип работы камина

Стандартный камин построили дома является своего рода движущихся огонь, на котором согрел первобытного человека. На свободном пространстве не придется беспокоиться о доставке столь необходимой кислорода для сжигания или для эвакуации продуктов сгорания. С передачи печи в дома принадлежали решить сразу несколько задач. Открытый очаг был помещен под устойчивы к высоким температурам, при отделении их от пола. Накрыть двух или трех сторон ограничена возможное распространение огня. RSS дымоход, часто строятся из камня или кирпича, для разряда выхлопных газов из помещения, где камин был расположен. Принцип работы этого устройства было очень просто. Утечки в воздуха, поступающего в канал дом utleniło печи (дерево) и в виде отходящего газа был выпущен в атмосферу дымового канала. * Эффективность такой системы отопления не была очень высокой, так как большая часть тепла выходит вместе с топочным газом.

* Эффективность системы отопления это отношение солнечной энергии нагрева дом с общей энергии, произведенной в печи.

Современный камин для обогрева вместо мартеновского камин вставки, которая имеет камеру сгорания. Вы должны доставить воздух ему принимать участие в процессе горения. Современные технологии, построенные дома обеспечивают их высокую герметичность и, следовательно, у камина должен быть установлен воздухозаборник (за пределами забора воздуха). В камере сгорания (для камина) это предусмотрено встроенных, регулируемые воздухозаборники. В камере сгорания в то время как выделение газов, выходящий из дымового газа. Наиболее значительные изменения в современный камин является использование второго обращения потока воздуха. Это называется. конвекция **, по которому получил тепло от печки и доставлены в отапливаемых помещениях. Эффективность системы отопления камином можно оценить количество приобретенную конвекции воздуха тепла ** горячей камин вставки. Если это число высока по сравнению с общей тепло, выделяемое стоит сказать, что система спроектирована правильно и казнен. Правильная работа системы отопления камином настолько зависит от правильного воздушного потока в то время как конвекция, которая зависит от правильного подбора и установки камина решеток (решетки выход на базе огня и эвакуации в карнизах), через которые воздух конвекции. От правильности их установки также подлежит эксплуатационной безопасности камина.

Конвекция ** представляет собой явление, в котором нагревается воздух подняться на вершину. Конвекция воздуха в камин является воздух, который после нагрева поднимается вверх и выходит через выпускные баров прямо в комнату, где камин является или распределяется через систему отопления в другие комнаты.

Рисунок 1: Распределение воздуха.

3 воздуха для горения

Воздух для горения подается в помещение через так называемый. внешний воздухозаборник. Это отверстие в стенке внешней стороне в маске металлической сеткой с ячейками (до грызунов и насекомых поступает в систему). От внутри отверстия покрыта регулируемый решетку, которая позволяет ее открытие во время работы камина. Воздух для горения после прохождения за пределами решетки воздухозаборника, после частичной смешивания внутреннего воздуха поступает в камеру сгорания специальные регулируемые входы, а затем на дымоход газов наружу. Внешний воздухозаборник обеспечивает безопасную работу камина и предотвращает сквозняки и сосать воздух из других комнат. S = 200 см2 — 600 см2

На входе 4 конвекция

Правильный способ доставки конвекции воздуха (то есть воздуха, который участвует в обмене и диффузии тепла) с нагревательным пространстве (между вкладышем и корпусом камина) обеспечить решетки, установленные в основании камина и двух сторонах крышки. Общая активная область впускных решеток не должна быть меньше: S = 600cm2.

Это не всегда возможно установить входную решетку (предварительно воздушный фильтр), то воздух всасывается отверстия в основании камина.

Рисунок 2: Циркуляция.

Легенда:
1 Потолочный
2 Уолл-
3 Горячая конвекция
4 Выхлопные газы (дым)
5 Выделение металлической фольги
6 Защитная стена (YTONG)
7 Пункт 6 применяется к стенам древесины
8 Воздухозаборник свежего воздуха
9 Регулировка и закрытия потребление
10 Подложка изоляции
11 Основание камина
12 Основание должно быть несущим,
13 Отделку пола
14 Konwekc круто воздуха на входе.
15- Элементы сжигания горючих
16 Печь железа
17 Венок защитный деревянный брус
18 Лесоматериалы луч
19 Хром выхлопная труба
20 Капюшон гипсокартона, стекловолокном
21 Конвекция горячего воздуха.
22 Изоляция металлическая фольга
23 Электрическая прочность изоляции мин. 700 ° C

Рисунок 3: Пример подключения камин с дымохода в стене.

5 Прямая теплый воздух

Нагревается плита конвекции воздуха выходит отверстия в дистрибьютора или пробелов между вкладышем и корпусом к карнизу. Встроенный в карнизе на решетке выходит в комнату, где камин, таким образом, непосредственно нагревая их. Общая площадь боксов не должно быть меньше: S = 1000 см2 может быть большой решетка устанавливается в передней, две боковые решетки или три с общей минимальной площади 1000cm2. На лицевой стороне капота, вы также можете установить клетчатый держатель гребень вне эстетических функциональных преимуществ. При установке решетки оружия можно пропустить включать дополнительную дверь, используемый для проверки и обслуживания пространство внутри вытяжки. Это решетка из вытяжки позволяет для рассмотрения возможного поддержания внутренней части камином, проверить дымоход, и т.д. Номер, где камин работает, следовательно, нагревается двумя способами: с помощью теплового излучения печи и прямых решеток выхода воздуха около того. диффузии.

Защита 6 поверхность потолка

Температура внутри капотом может быть до 250 ° С, и поэтому внутри капота на расстоянии 40 см от потолка установлен «потолок», в верхней части выпускной решеткой. Грили (декомпрессии), установленных с двух сторон более «подвесного потолка» позволяют для интенсивного воздушного потока, который охлаждает поверхность потолка (используется для подключения картридж к дымоходу в потолке) решение используется не только по соображениям безопасности, но и для предотвращения пожелтение и разрушая потолок. Для выполняется безудержное формируется охлаждения воздуха на входе решетка должна быть расположена в нижней части подвесного потолка, розетки сетки в верхней части этой поверхности. Рекомендуемый минимальный активный площадь поверхности каждого из боксов: S = 2 ’50cm2

7 Механическая распределение теплого воздуха

• Турбина. Сердце механической системы распределения теплого воздуха тепло воздушная турбина. Это устройство, изготовлены из оцинкованной стали и термически и акустически, имея вход и выход горячего воздуха. Турбина работает с напряжением 220

V и имеет мощность около 60 Вт Теплый воздух от каминном продувается турбиной к сетке. Турбина имеет встроенный термостат, что после освещения камин и увеличить желаемую температуру автоматически запускает теплый воздух. Вы также можете оборудовать регулятор скорости турбины.

8 Выбор компонентов системы.

Выбор компонентов системы зависит от количества установленных точек забора воздуха и сложности сети. Ниже приводится подборка воздушных вентиляторов, используемых для строительства горячего сети распределения воздуха.

• AEROVAL 250 м3 / ч до 80 м2
• AEROVAL 450 м3 / ч до 120 м2
• AEROVAL 650 м3 / ч до 180 м2

Доступный в продаже воздушный фильтр, термически и акустически изолированы, чтобы предотвратить загрязнение возникающих вокруг вентиляционных отверстий, он оснащен слой стальной сеткой, которая следует чистить каждые два — три раза в течение отопительного периода.

9 Вторичный воздух.

Теплый вентилятор втягивает воздух из помещения, где установлен камин и посредством кабельной системы доставляет их в других комнатах. Количество воздуха, вынуждены через довольно значительное о 300-600 м3 / ч должны определить маршрут возвратного воздуха (используется для отопления) от диффузора (диффузора) в помещении, где камин. Путь назад воздух (вторичный) может быть коридор и лестница. Если предположить, такое решение должно позволить поток воздуха из комнаты в коридор. Это делается путем установки вентиляционные решетки в двери. Другое решение состоит в разработке вторичный канал возврата воздуха через номера рядом друг с другом в направлении камина. Потока может быть спроектирована таким образом, что возвращение воздух проходит через кухни и ванной комнаты в то же время нагревания их. Для этого, вышеуказанные полу (на дороге вторичного воздуха) стены пробивать отверстия маскирования им вентиляционные решетки.

10 Аксессуары

Регулятор скорости это устройство, которое позволяет для плавного изменения скорости вращения вентилятора, которая является следствием плавного изменения расхода воздуха. Это требуется в тех случаях, когда из-за слишком большого потока воздуха типа вентилятора, слишком много тепла закачивается в других номерах, и вы должны ограничить его. Это устройство, специально предназначенные для управления индуктивной нагрузки, или, например, двигателей вентиляторов AEROVAL. Контроллер имеет систему ограничения искажений, возникающих обычно электрический радио Тиристор и возможность установить минимальную RPM.

Внешний регулируемый термостат используется в тех случаях, когда теплый воздух от камина, чтобы стоять в вертикальном положении не доходит термостат, установленный в вентилятор, не вызывая включение вентилятора.
