Схема стандартной печи камина

Порядовка камина: технология обустройства

От правильности составления порядовки камина во многом зависит окончательный результат. Для этого нужен тетрадный лист в клеточку, ручка и проектные расчеты. Когда
делают печь камин из кирпича — порядовка является схемой кладки. До ее составления необходимо решить вопросы относительно вида и параметров отопительной конструкции с учетом размера помещения.

  • классический камин;
  • угловой камин из кирпича с прямоугольной или круглой аркой;
  • печь — камин.

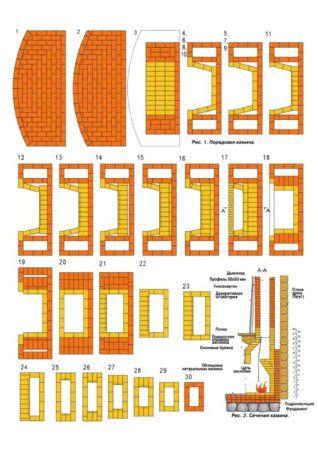

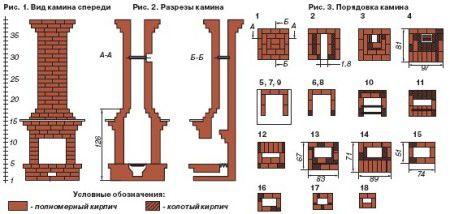

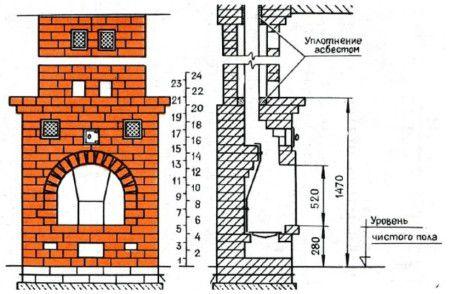

Схема-порядовка простого камина

В качестве примера в статье будет рассмотрена порядовка камина из кирпича, который планируется поместить в проеме стены в комнате площадью 20 «квадратов». Его внешний и в разрезе вид изображен на фото.

  • задняя стенка конструкции выйдет в соседнее помещение;
  • проем перекроет клинчатая перемычка;
  • объем топочной камеры составит 0,3 «квадрата», а размеры 62х49 сантиметров;
  • глубина топливника будет равна 32 сантиметра;
  • боковые стены топки нужно развернуть на 30 градусов, а заднюю стенку, начиная с четвертого ряда, наклонить вперед на 23 градуса и таким образом получить перевал;
  • камин будет обустроен глухим с приямком для золы размером 26 × 26 × 13 сантиметров;
  • в боковых стенках предусмотрены вертикальные колодцы для обеспечения циркуляции воздушных масс;
  • в пятом ряду необходимо сделать отверстия для забора воздуха;
  • в комнату тепло будет поступать через душники, предусмотренные в боковых стенках в 16-17 рядах;
  • под приподнимут над уровнем пола на 40,5 сантиметра;
  • над приямком для топлива смонтируют стальную решетку;
  • в задней стенке на уровне перевала предусмотрена прочистная дверка;
  • камеру дымосборника выложат в шесть рядов кладки, она будет постепенно сужаться и выйдет в дымовую трубу сечением 26 × 13 сантиметров;
  • для кладки используют глинопесчаный раствор;
  • порядовка камина содержит монтаж на 28 ряду задвижки с отверстием, размеры которого должны совпадать с сечением канала дымоотведения;
  • в месте выхода дымовой трубы в чердачное помещение или на другой этаж будет обустроена противопожарная разделка;
  • заднюю стенку топливника выложат горизонтальными рядами и закроют металлическим экраном. Для крепления необходимы специальные штыри, их замуруют в кладку;
  • для устройства перевала, когда делают камин своими руками — порядовка планирует в 13-14 рядах напуск кирпича на ¼. Читайте также: «Устройство камина своими руками в доме».

Для кладки камина с 1 по 21 ряд потребуются следующие стройматериалы и изделия:

  • кирпичи – 396 штук;
  • глина – 0,2 м³;
  • песок — 0,2 м³;
  • печная задвижка;
  • прочистная дверца;
  • рубероид – 2 м²;
  • нержавеющая сталь – лист площадью 0,3 м².

Чтобы выложить дымовую трубу необходимо приобрести кирпичи из расчета 70 штук на один метр высоты.

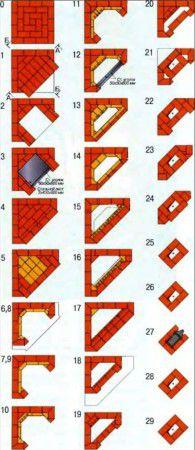

Схема-порядовка углового камина

Для установки камина в жилом доме нужен отдельный фундамент, даже когда очаг небольшой. Его необходимо делать на 10 сантиметров ниже, чем уровень чистового пола.

После того, как раствор затвердел, на него укладывают 2 слоя рубероида для гидроизоляции. Затем следует 2 ряда кирпичей. Потом приступают к кладке. Содержит пояснения, как выложить угловой камин своими руками порядовка в виде схем (прочитайте также: «Как выложить камин своими руками — секреты и советы»).

  • отражающий экран, сделанный из оцинкованного листа стали, его закрепят на стены, которые будут соприкасаться с камином. При этом верхний край экрана следует располагать на 35 сантиметров выше, чем нижний ряд топки. Стенки камина нужно отдалить от экрана на расстояние 8 сантиметров, что предусматривают проекты каминов из кирпича;
  • как предусматривает на угловой камин порядовка, по длине очага боковые стены будут уложены в 3,5 кирпича;
  • для кладки первого ряда используют глиняный раствор. Следует убедиться в соблюдении длины каждой из стенок и перпендикулярность боков;
  • нишу для дров образуют во втором и третьем рядах. Ее перекроют двумя рядами кирпичей;
  • на печь камин своими руками порядовка содержит пояснение, что пятый ряд в топливнике требуется для очага, для этих целей надо использовать шамотный кирпич (прочитайте: «Порядовки печей из кирпича своими руками»);
  • двенадцатый ряд станет перекрытием портала. Для внутренней его части требуется шамотный кирпич, а для наружной – облицовочный кирпич. Их ставят на металлические уголки и связывают глиняным раствором с торца.
  • на 27 ряду монтируют задвижку, срезав под ней четверть кирпича (прочитайте также: «Портал для камина из дерева — украшаем конструкцию»).

Кладка камина, смотрите на видео:

Схема-порядовка печи-камина из кирпича

В том случае, когда домовладельцем впервые строится отопительная печь с камином – порядовка очень важна. Без нее невозможно качественное выполнение работы. Даже печники с большим опытом работы при кладке каминов и печей используют порядовки. Наличие схемы позволяет рассчитать необходимое количество стройматериалов и тем самым избежать лишних расходов (прочитайте также: «Порядовка русской печи — кладка своими руками»).

Когда кладка камина-печи выполняется своими руками впервые, необходимо точно следовать порядовке – на схеме нужно помечать каждый установленный на место кирпич. Читайте ещё: «Печь голландка: порядовка и устройство своими руками»)

Размеры камина: расчеты, частые ошибки

Из всех отопительных агрегатов, используемых в настоящее время, камин, пожалуй, является самым древним. Свое начало он берет от обычного, открытого очага. Чтобы улучшить тягу и не позволить дыму заполнять помещение, для очага стали сооружать трубу. В древние времена почти все строения были выполнены из древесины и для обеспечения безопасности очаги обкладывали камнями, так появился камин.

Украшение интерьера

В наше время камины приобрели большую популярность, их устанавливают не только в частном доме. Современные биокамины позволили использовать данный агрегат и в обычных квартирах. Но такие конструкции предназначены в первую очередь для декоративных целей, мы же сегодня хотим поговорить о настоящих, работающих на дровяном топливе, для установки которых требуется сооружать фундамент.

И греет, и сушит

Независимо от того, какой камин устанавливается в доме, многие воспринимают его как атрибут украшения помещения и не задумываются, почему данный агрегат почти без изменений сохранился с древних времен и до наших дней. А ведь он является великолепным устройством вентиляции дома.

С его помощью можно провентилировать и просушить комнату, при этом данная операция выполняется в очень короткий срок, за который с данной задачей не сможет справиться не один отопительный прибор. Данный агрегат очень хорошо использовать в помещениях, где отсутствует центральное, постоянное отопление.

К примеру, затопив камин в частном доме, используемом для периодического проживания, вы очень быстро просушите и прогреете дачу. (См. Печь-камин для дачи)

Размер имеет значение

Но надо понимать, что все данные преимущества являются действенными только в том случае, когда размеры каминов для дома выбраны правильно. Ведь не секрет, что устраивая его, многие заботятся в первую очередь о внешнем виде, расположении в комнате. И только в последнюю очередь обращают свое внимание на такой важный факт, как размер камина.

Читать еще:  Прекрасные цветыдекоративного портулака фото

Сегодня мы как раз и поговорим о том, как правильно выполнить расчет камина для дома и сделать чертеж конструкции, исходя из имеющихся задач, чтобы обеспечить максимальную эффективность.

Важные аспекты: что необходимо учесть?

Когда вы приступаете к выполнению проектирования камина для дома, делать чертеж (См. Чертежи угловых каминов) и выполнять расчеты необходимо, исходя из размеров помещения. Дрова могут сжигаться как в специальной металлической корзине, так и на колосниковой решетке, а, может быть, и просто на поду топливника.

Наши постоянные читатели знают, что для нормального горения, помимо топлива необходим достаточный приток воздуха.

  • в случае, когда топливо будет сгорать на плоском поде и размеры каминных топок будут одинаковыми, сжигание на колосниковой решетке будет происходить намного эффективнее;
  • при этом в обоих случаях размеры будут идентичными.

Дело в том, что использование колосниковой решетки обеспечивает дополнительный приток воздуха, в данном случае можно уменьшить размеры топки, не потеряв при этом на эффективности.

Двойной эффект – тепло плюс вентиляция

Раз мы заговорили о подачи воздуха и возможности его забора разными способами, следует добавить, что в отдельных случаях воздух можно забирать не только из комнаты, в которой размещен камин, но и из соседней комнаты или даже с подвала.

Такое устройство позволяет добиться одновременно нескольких положительных моментов:

  1. Забирая воздух из подвала, вы значительно увеличите его вентиляцию, что само по себе является хорошим результатом.
  2. Если забор воздуха производится из другого помещения дома, в комнате, где находится камин, не создается разрежение, а его отсутствие не позволяет холодному воздуху извне поступать в отапливаемую комнату. Эффект налицо — комната прогревается очень быстро с минимальной затратой топлива.
  3. Если потребуется провентилировать отапливаемую комнату, просто перекрывается внешний забор воздуха. В этом случае воздух для сжигания начинает поступать из помещения, где он находится, происходит вентиляция комнаты.

Выполняем расчеты

Но мы не ответили на главный вопрос — как рассчитать размер камина и сделать чертеж?

Первым делом топочное отверстие

В первую очередь необходимо определить размер топки камина. Чтобы точно рассчитать размер топки, необходимо измерить комнату, в которой будет установлен камин. Начнем с определения размера отверстия топки. Соотношение топочного отверстия к площади комнаты составляет 1:50.

Для того чтобы было более понятно, возьмем комнату определенных размеров и рассчитаем правильные размеры каминов, которые могут быть в ней установлены.

  1. Площадь комнаты составляет 20 м².
  2. Выполняем расчет – 20/50=0,4 м², или 4000 см², мы определились с размером отверстия топки, эти данные можно вносить в наш чертеж.

Определение ширины и высоты

Далее, чтобы выполнить чертеж, необходимо определить ширину и высоту, при этом высота к ширине составляет 2:3.

  • В нашем случае получается 51Х77 см или 510Х770 мм.
  • Перепроверить эти данные довольно просто, 51Х77 =3927 см2, почти 4000 см2, как видим наши расчеты совпадают с требованиями.

Важная часть — глубина

Выполняя чертеж, нужно рассчитать размеры портала камина, определяя его глубину. Это очень важный момент. Правильная глубина напрямую влияет на тягу, и ошибки приведут к плохому прогреву помещения или к его задымленности.

  1. Глубина составляет 2/3 от высоты.
  2. Высоту мы уже знаем, она у нас равняется 510 мм.
  3. Делаем расчет – (510/3)*2=340 мм — глубину мы определили.

Данная глубина является идеальной для камина такого размера.

  • если увеличить глубину, тепло начнет просто вылетать в дымоход;
  • уменьшение данного размера приведет к задымленности помещения.

Для тех, кто по каким-то причинам не хочет самостоятельно проводить все измерения и расчеты, ниже мы приводим таблицу основных параметров, которые помогут сделать чертеж. По ним, зная площадь помещения, можно определить стандартные размеры камина, которые вам требуются.

Дымоход – особое внимание

Выполняя проектирование, важно правильно рассчитать размер дымохода для камина. Рассчитывается он исходя из площади портала и должен быть в 10-15 раз меньше его.

Совет: зная размеры топок каминных, вы, конечно, сможете рассчитать размер дымохода, но стоит знать, что это очень ответственное мероприятие. Если у вас нет большого опыта в данной сфере, лучше доверьте это профессионалом, потому что такое понятие, как обратная тяга, никто не отменял. Отравление угарным газом смертельно опасно! Помните об этом!

Более подробно получить информацию о дымоходах вы можете, прочитав соответствующие статьи на нашем портале. Там детально описаны различные дымоходы, в том числе и дымоходы каминные.

Габариты и материал – прямая взаимосвязь

Устраивая камин, размеры дымохода и топливника не являются единственными, которые необходимо знать. К примеру, кого-то больше интересует вопрос — сколько кирпича нужно на камин? Вопрос не праздный и вполне понятный.

Но прежде чем на него ответить, мы хотим немножко добавить ко всему вышесказанному. В нашей статье, рассматривая способы расчетов и определений размеров той или иной части, мы не упомянули о материалах. Почему мы говорим об этом только сейчас? Потому что это напрямую связанно с вопросом о количестве кирпича.

Выбор места и габариты

Ранее мы подсчитали топочные размеры, камин и его габариты напрямую зависят от материала, из которого он будет сложен. Зная материал, можно довольно точно рассчитать габариты и определить место под будущий камин.

На наших страницах мы уже описывали о том, как выбрать место, поэтому не будем повторяться. Единственное, что нужно добавить: зная правила размещения и правильно рассчитав габариты, вы сможете установить данный агрегат наилучшим образом.

Фундамент

После определения размеров топки и дымохода, следует рассчитать, каким должен быть фундамент.

Строят фундамент, исходя из веса будущей конструкции. Если вес камина менее 700 кг, то фундамент можно не делать, однако, зачастую, вес конструкции существенно выше, поэтому фундамент необходим.

При постройке камина средних размеров, как правило, делают фундамент глубиной от 0,75 до 1 метра. Эти цифры справедливы, если в доме планируется жить постоянно и грунт под ним промерзать не будет. При строительстве камина на летней даче, фундамент должен быть заглублен на глубину промерзания грунта.

Обратите внимание: крайне важно, чтобы фундамент камина и фундамент дома не имели перевязок, так как эти конструкции могут давать разную осадку, что приведет к образованию трещин.

Основные ошибки

К сожалению, так происходит не всегда. В отдельных случаях нарушается одно или сразу несколько правил:

  1. Правильный размер камина для конкретного помещения.
  2. Правильное размещение с соблюдением его размеров для конкретно помещения.

Знание — сила

Данные знания необязательны в случае, когда вы своими руками будете заниматься строительством, они пригодятся вам и тогда, когда для строительства вы наймете посторонних рабочих.

В наше время встречаются «специалисты», способные построить что-то, что на первый взгляд выглядит и работает хорошо, но при глубоком рассмотрении оказывается очередной недоработкой. Знания помогут вам выполнить правильный контроль над строительными работами в вашем доме.

Читать еще:  Элементы электронной схемы

Количество кирпича – считаем порядовки

Что касается количества кирпича, приводить подробные расчеты мы не станем по одной простой причине — они вам совершенно не пригодятся. Ведь для каждого конкретного случая требуется совершенно другой расчет.

Тем не менее мы постараемся в двух словах объяснить, как можно приблизительно определить количество кирпича. Зная размеры камина, габариты кирпича и толщину шва, можно довольно точно рассчитать его количество.

  1. В любом случае, устраивая камины, размеры его переносятся на порядовки.
  2. Имея на руках порядовки, используйте их для подсчета количества кирпича.
  3. Не забывайте о швах. Толщина шва в данном случае играет важную роль.

Мы уже описывали, как правильно устроить швы, в статьях о кладке на своем ресурсе, поэтому не будем повторяться. Сложив количество кирпича во всех порядовках, вы получите общее количество. Если основание выполняется из кирпича, не забывайте про него.

Наш совет: к полученному количеству кирпича прибавьте еще 10%.

Сложить воедино

Сделав чертеж камина, вы наверняка убедились, что соблюдение основных параметров является чрезвычайно важным при его устройстве, а внешний вид играет в данном случае второстепенную роль.

Печь камин своими руками: чертежи

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

Печь камин своими руками чертежи и сборка печи

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

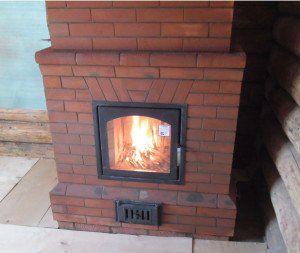

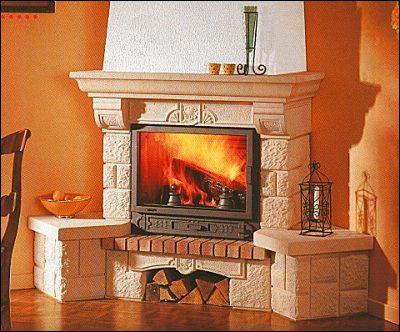

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

  1. Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

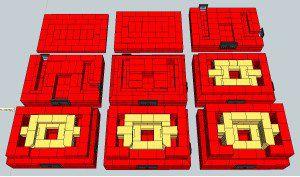

Схема кладки первых рядов печи-камина

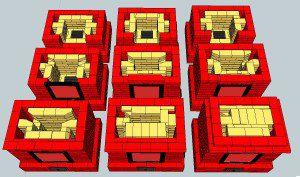

Пошаговая кладка печи-камина — фото

Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

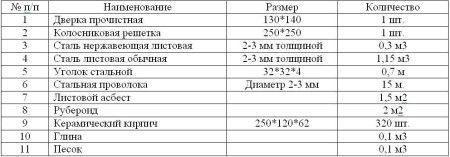

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

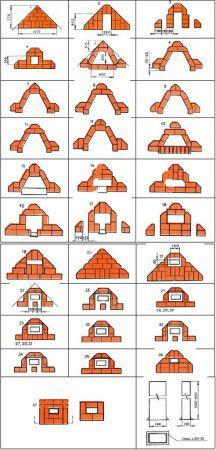

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Читать еще:  Технология выращивания зелёного лука в теплице

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Понравилась статья?
Сохраните, чтобы не потерять!

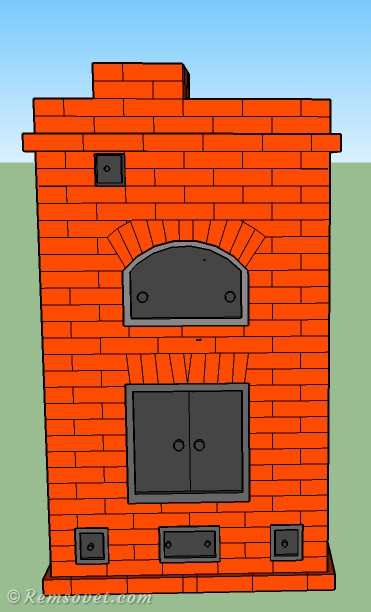

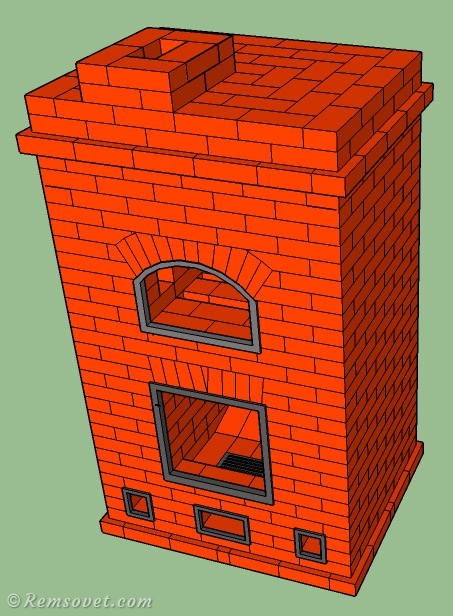

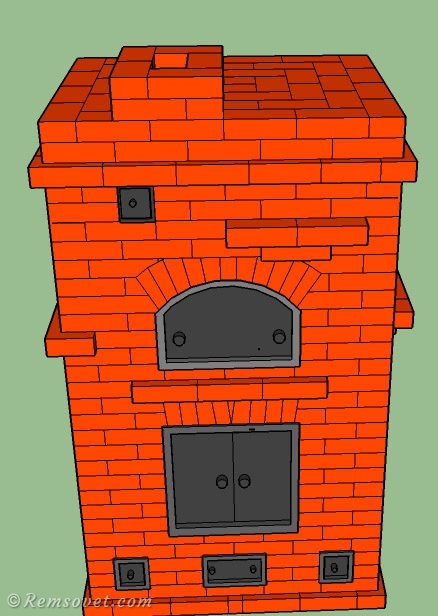

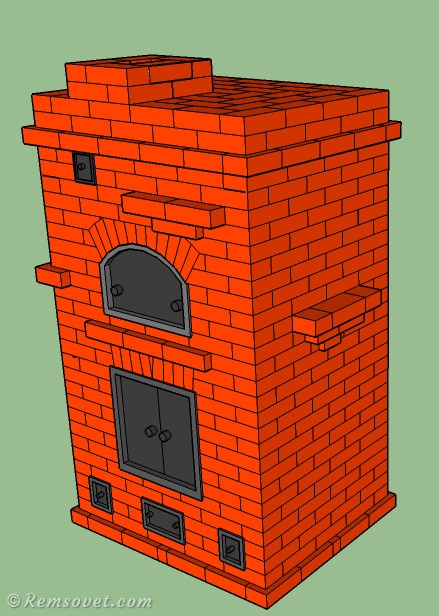

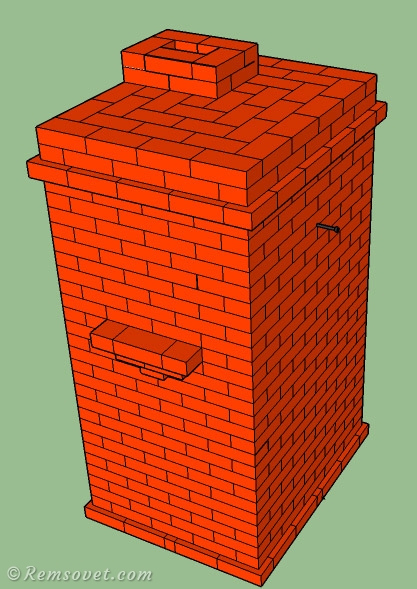

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 — Вязальная проволока
  • 3 — Дверцы-чистки — 3 штуки
  • 4 — Топка поддувала с регулировкой воздуха
  • 5 — Каминная дверца для топки 500х500 мм
  • 6 — Базальтовый шнур — 2 комплекта
  • 7 — Задвижка трубы в кирпич — 3 штуки
  • 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

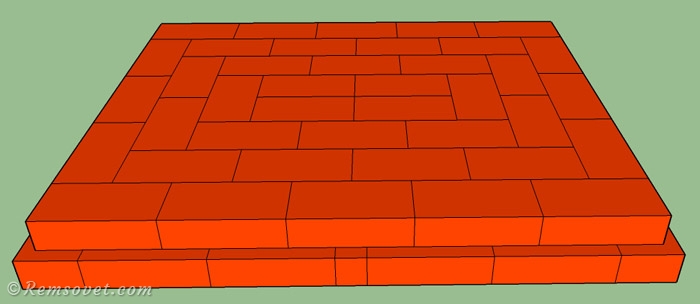

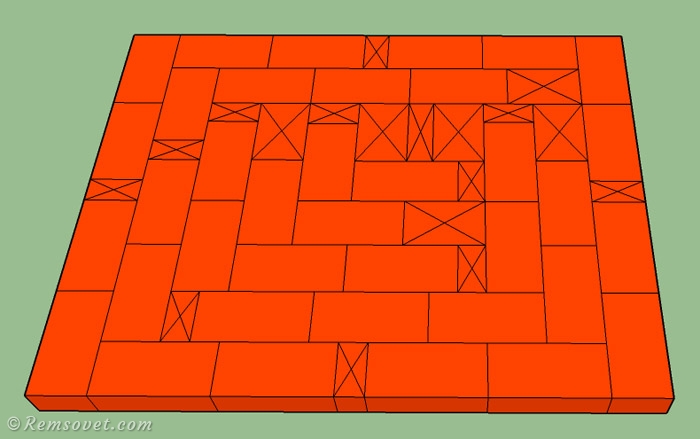

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

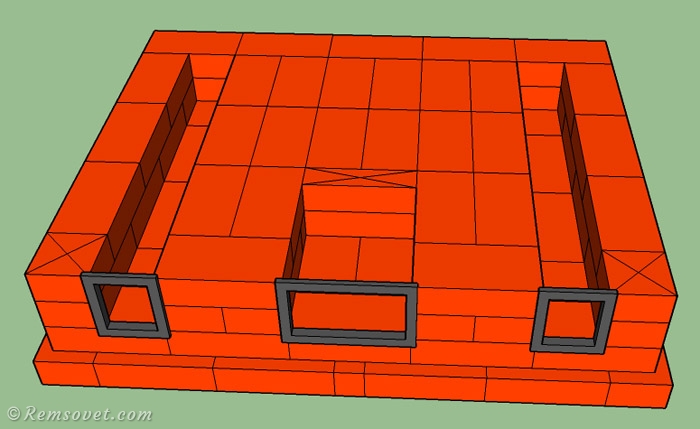

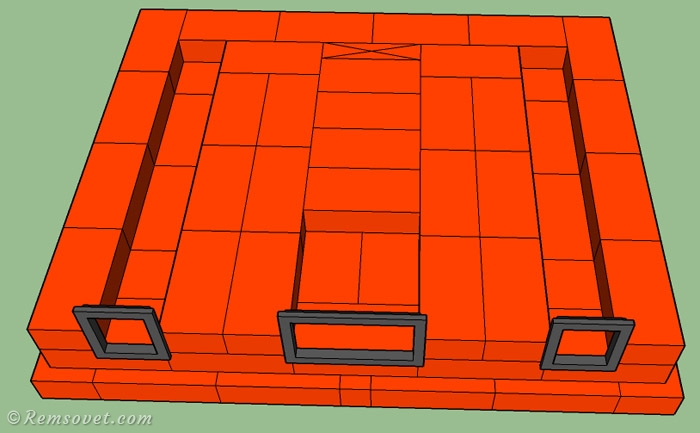

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

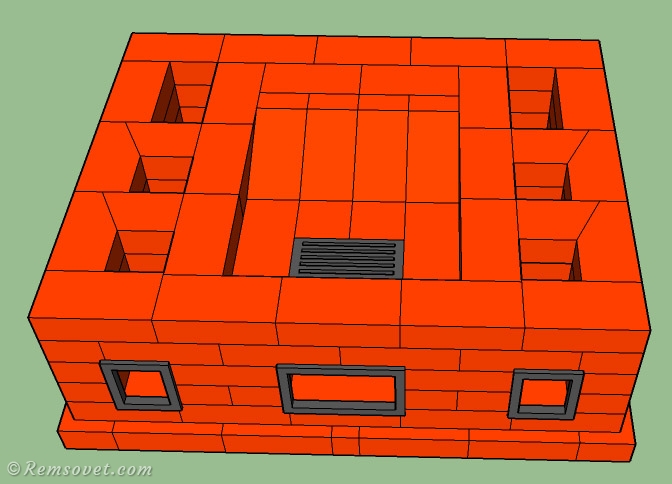

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

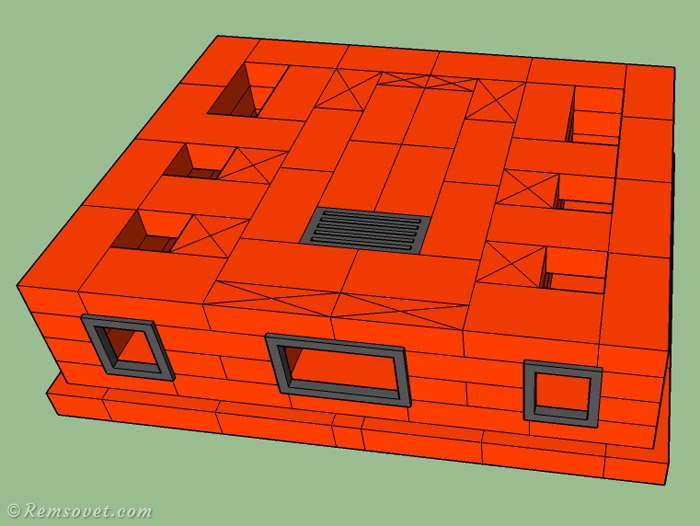

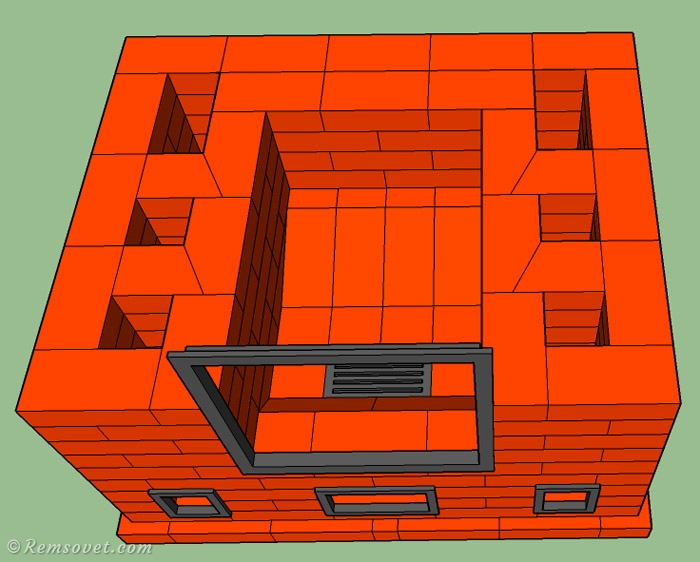

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

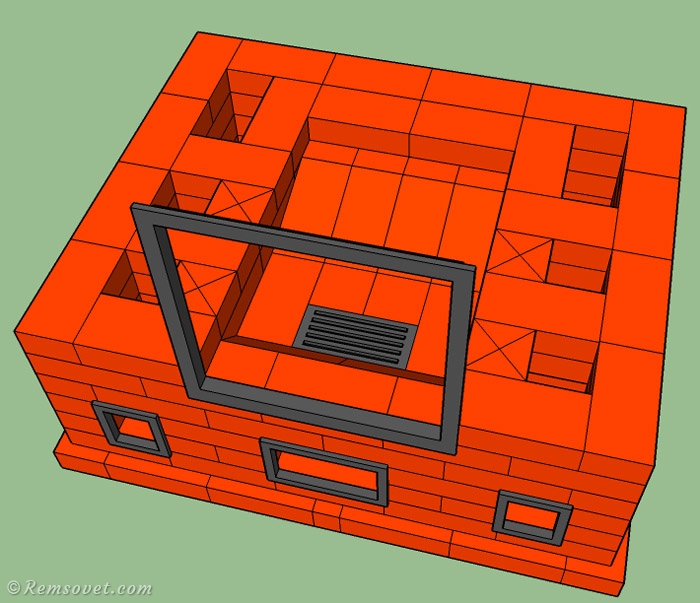

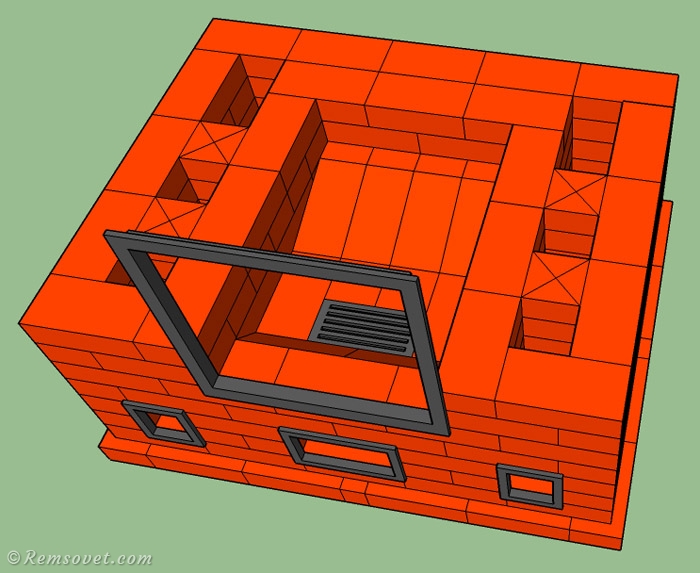

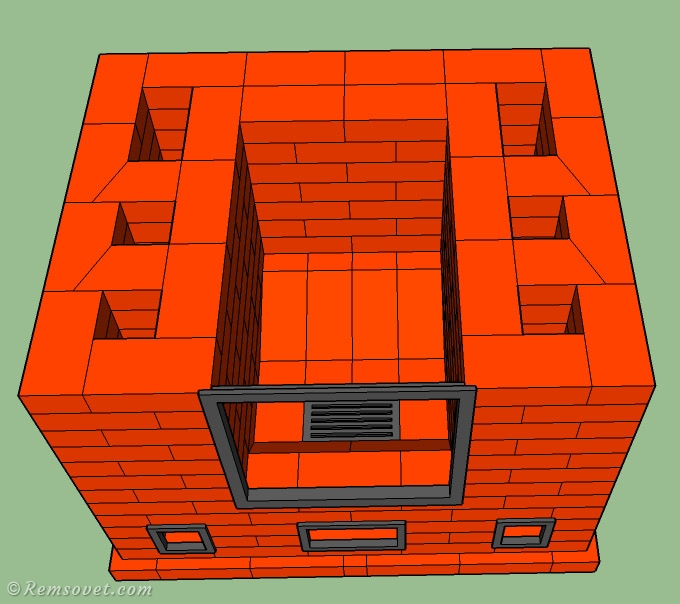

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

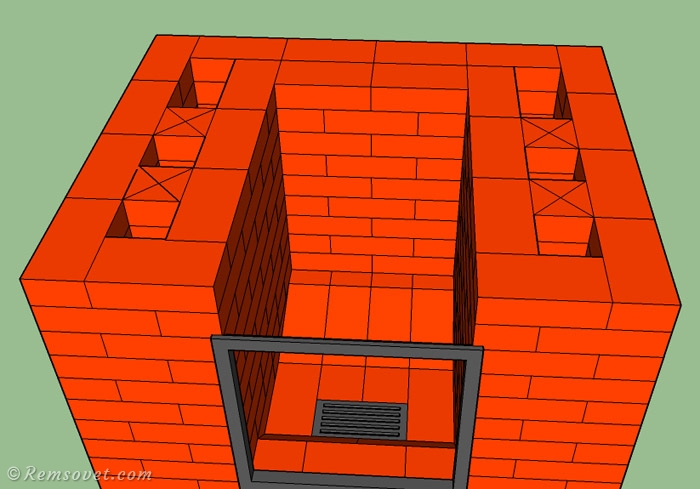

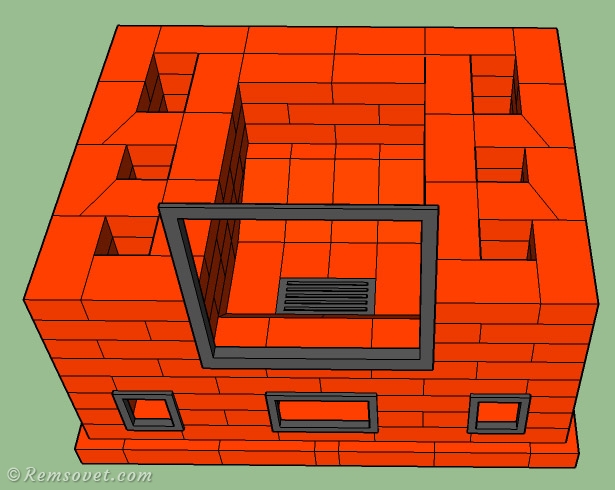

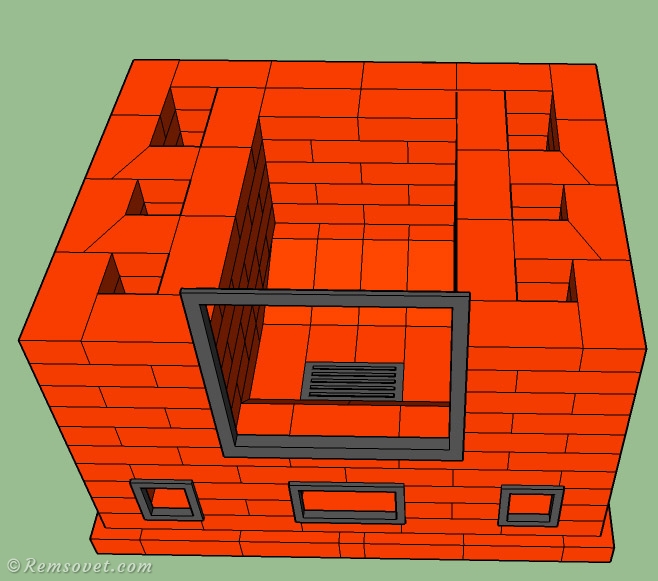

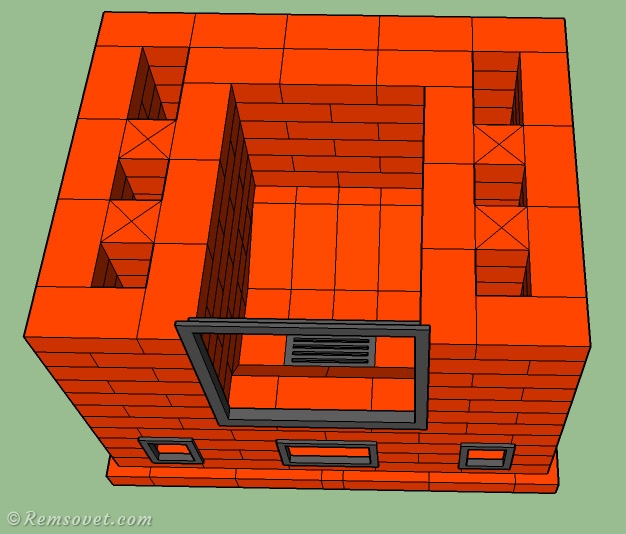

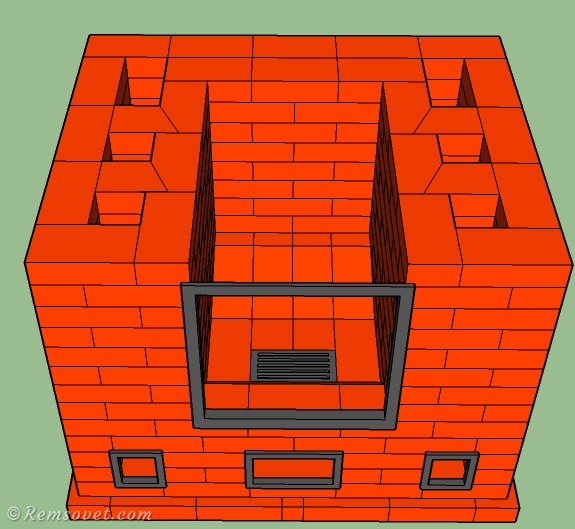

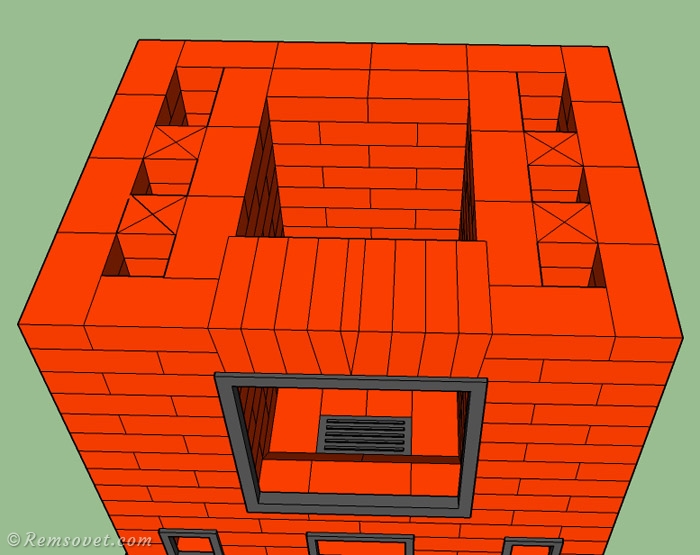

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

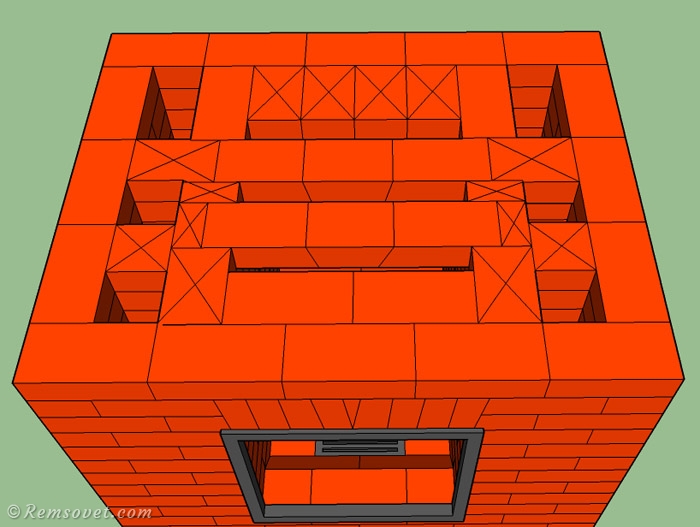

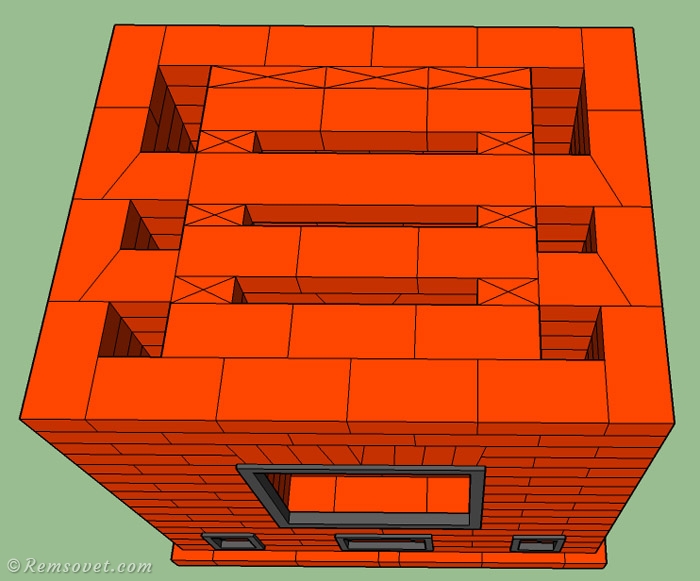

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

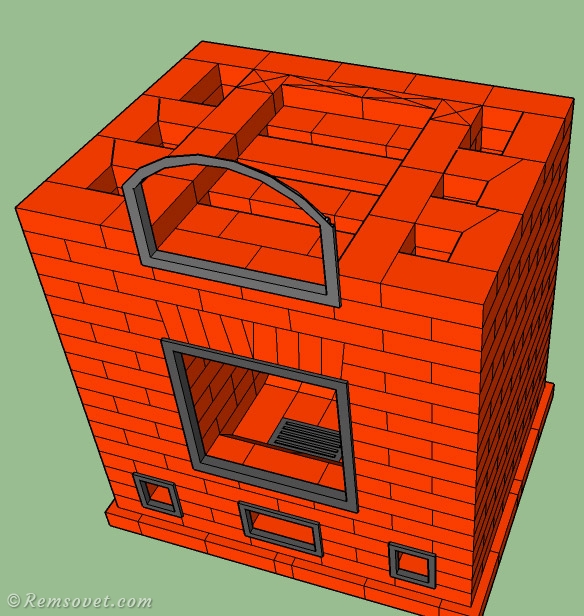

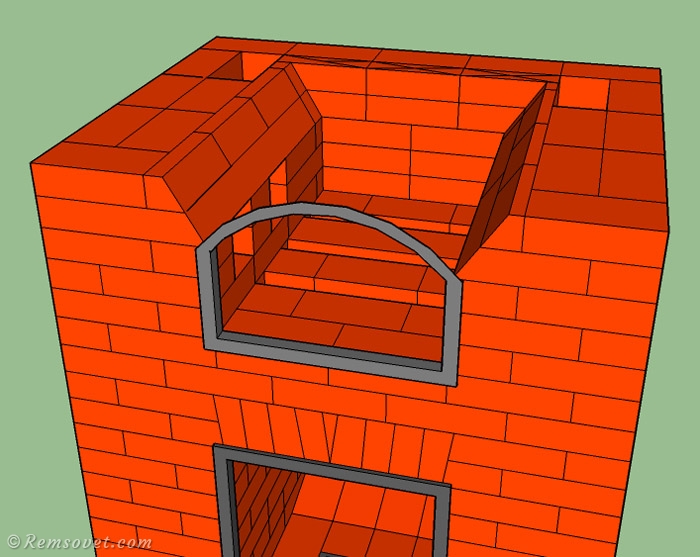

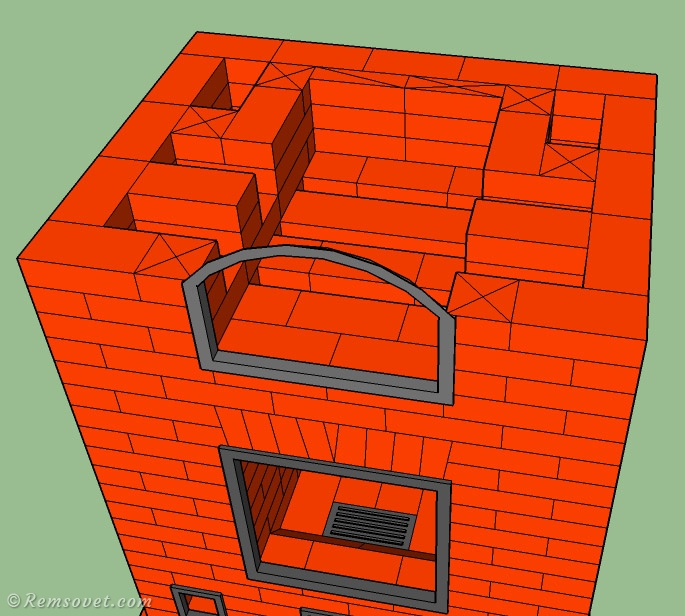

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

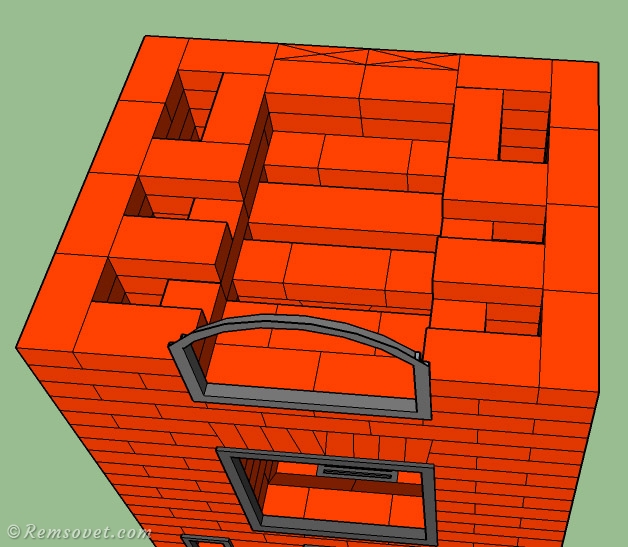

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

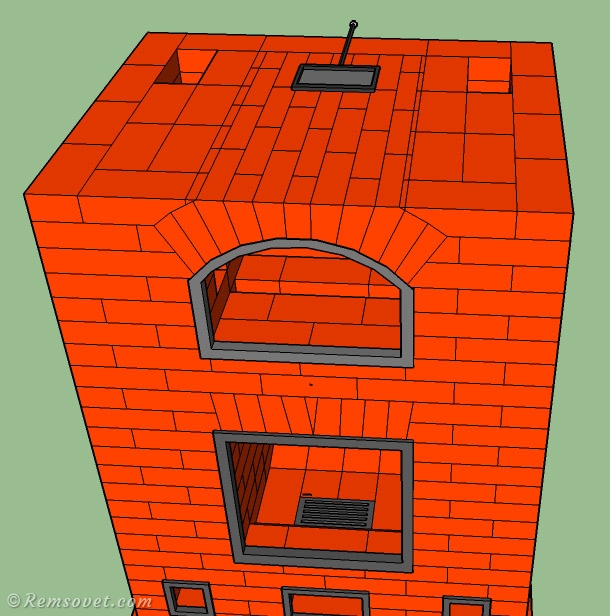

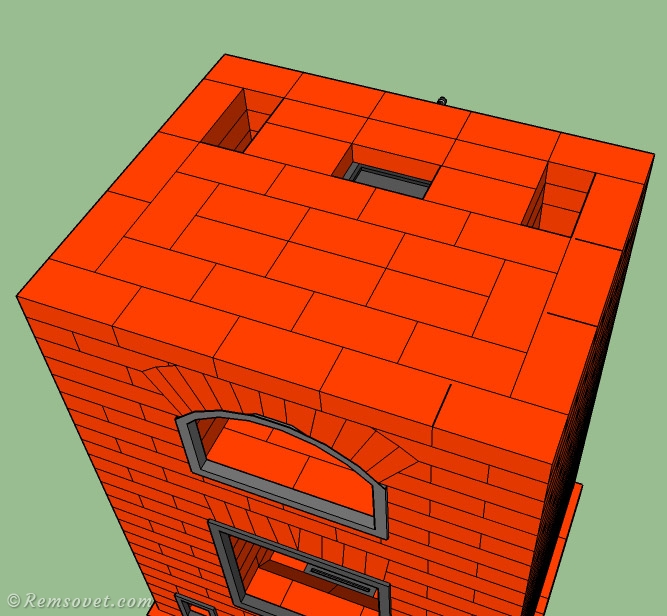

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

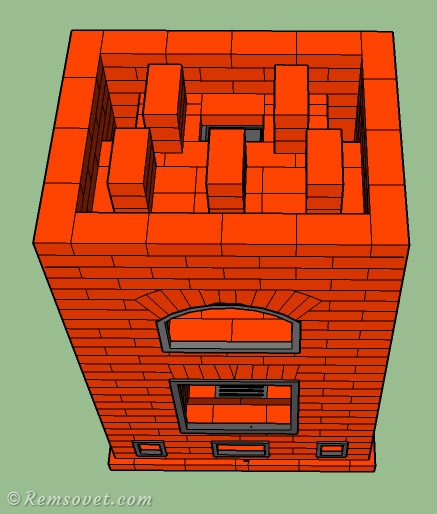

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
