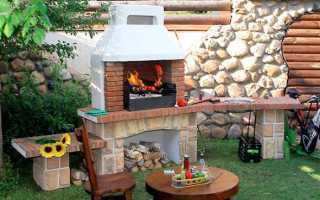

Схема уличного камина для барбекю

Как построить барбекю из кирпича

Природа, свежий воздух, запах и вкус шашлыка, поджаренного на углях, – непременные атрибуты праздничного или выходного дня для многих людей. Обычно для приготовления шашлыков на даче устраиваются импровизированные мангалы из подручных средств – старых кирпичей, камней и решеток. Есть и альтернатива — купить электрическую барбекюшницу или готовый мангал из металла на ножках. Но если сопоставить, сколько стоит такая барбекюшница, с эффектом от ее использования, то за эти средства лучше построить садовую печь барбекю своими руками. Как это правильно сделать, вам расскажет наша статья.

Проекты уличных печей

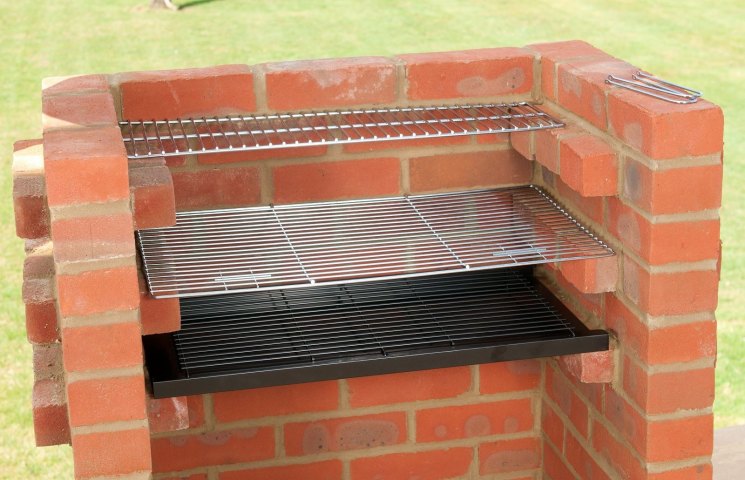

Любое строительство, в том числе и уличного барбекю из кирпича, надо начинать с подбора подходящего проекта. Надо понимать, сколько места вы можете отвести под его возведение и какие блюда планируете готовить во время отдыха на даче. Если ваше меню ограничивается шашлыками, а величина бюджета на устройство садового очага стремится к нулю, то при известной сноровке можно сделать своими руками вот такие простые шашлычницы:

Как видите, раствор здесь не нужен вовсе, а мангал строим на ровной площадке из любого подходящего кирпича. Потратиться придется лишь на приобретение решеток и толстого листа из несгораемого материала (на фото справа), желательно – минерита. При этом барбекюшница может иметь какие угодно размеры, лишь бы было комфортно готовить и над углями помещалось требуемое количество шампуров.

Примечание. В отличие от отопительных печей из кирпича, садовые очаги и мангалы не имеют какой-то канонической конструкции и размеров, даже приведенные в литературе кладочные чертежи можно спокойно изменять под себя. При этом важно не нарушить концепцию дымооборотов и отведения продуктов горения.

Если вы хотите сделать как лучше и основательно построить более эстетичную барбекюшницу, то за основу можете взять схему и порядовку, изображенную ниже. Для ее постройки придется самому отлить небольшую бетонную плиту, что послужит связующим звеном между опорами из кирпича и одновременно поверхностью для установки жаровни из металла.

Чтобы дым от барбекю не развеивался ветром во все стороны, сверху на опоры устанавливается дымосборник, сделанный своими руками из листового металла.

Раствор для кладки этой простой барбекюшницы используется обычный, цементно-песчаный с добавлением глины для эластичности. Кирпич – керамический любой марки, а нижнюю часть до плиты можно сложить и из белого силикатного. Высота и размеры мангала могут меняться в зависимости от ваших потребностей, а для его защиты от осадков рекомендуется установить навес из имеющихся в наличии материалов.

Тем владельцам земельных и дачных участков, у кого есть достаточно места и возможностей, стоит рассмотреть варианты создания целой зоны барбекю с печным комплексом и беседкой. Помимо шашлычницы комплекс может включать в себя следующие элементы:

  • варочную плиту;
  • гриль;
  • коптильню;
  • духовку;
  • очаг с казаном для приготовления азиатских блюд.

Что из этого списка должно попасть в зону барбекю – решать вам, после чего придется подыскать подходящий проект. Благо нетрудно найти кладочные чертежи садовых комплексов с разными наборами, в том числе и угловых, в том же интернете. Далее, мы представим в качестве примеров пару проектов печей барбекю и расскажем, как их правильно построить. То же касается проектов беседок для размещения уличной печи, а за основу мы предлагаем взять следующий чертеж с барбекюшницей в виде камина:

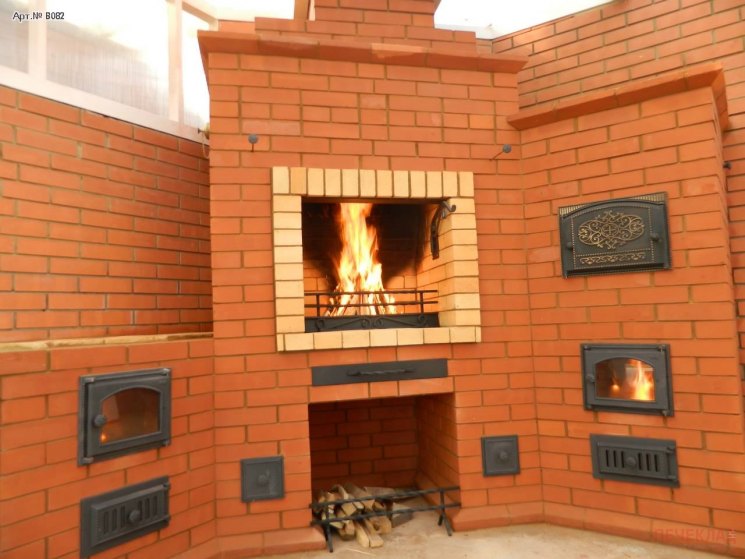

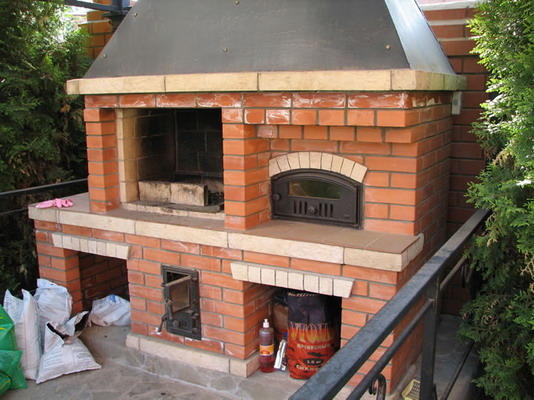

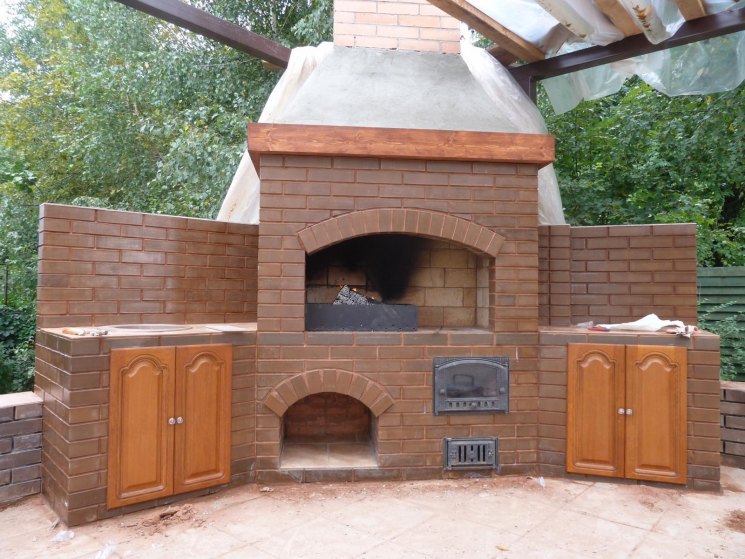

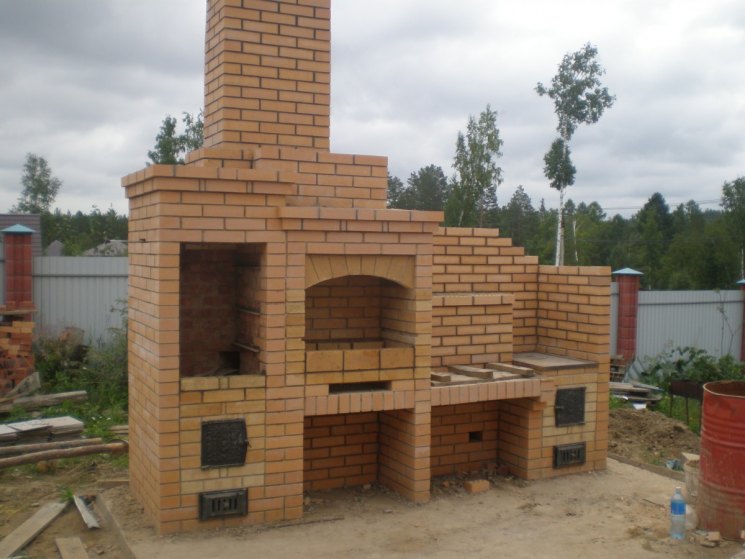

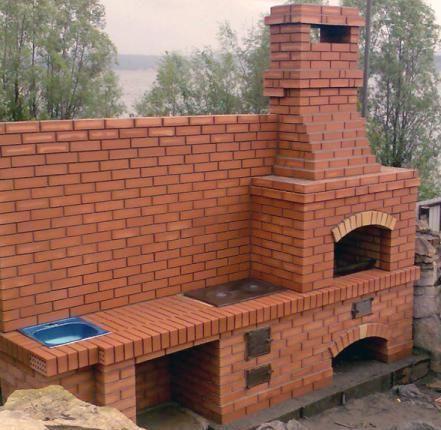

Схема и порядовка уличного комплекса

Данная печь барбекю совмещена с варочной плитой, сюда же при желании может быть приспособлен гриль. Имеется и дровничок для складирования поленьев с целью предварительного просушивания. Арочный свод над топливником и конструкция дымохода делают эту печь во многом похожими на камин, только уличный. Итак, для строительства потребуется:

  • кирпич красный печной (полнотелый) – 450 шт.;
  • шамотный камень для кладки топливника – 200 шт.;
  • керамический общестроительный кирпич – 180 шт.;
  • глина огнеупорная – 40 кг;
  • песок речной – 0.1 м3;
  • цемент М400 – 8 мешков по 25 кг;
  • дверца топочная 41 х 41 см, прочистная 14 х 14 см;
  • вьюшка – 1 шт.;
  • плита 71 х 41 см из чугуна;
  • уголок стальной равнополочный 40 х 4 мм – 4 м.

Ниже представлены кладочные чертежи и порядовка многофункциональной печки барбекюшницы:

Проект уличной плиты с коптильней

Тем, кто любит самые разнообразные копчености, будет интересна данная конструкция садовой печи, где над варочной плитой в дымосборнике устроена небольшая коптильня. Для ее постройки нужны материалы попроще, так что в целом такая барбекюшница обойдется дешевле, чем предыдущая печь. Вот перечень материалов:

  • кирпич общестроительный керамический – 430 шт.;
  • плита чугунная на 2 конфорки 71 х 41 см;
  • дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
  • задвижка 12 х 21 см;
  • стальной уголок для обрамления плиты;
  • металлические стержни для подвеса копченостей.

Преимущество данного сооружения – в отсутствии огнеупорной кладки, что значительно упрощает и удешевляет ее выполнение. Порядовка и чертежи уличного барбекю с коптильней для строительства своими руками показана на рисунке:

Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.

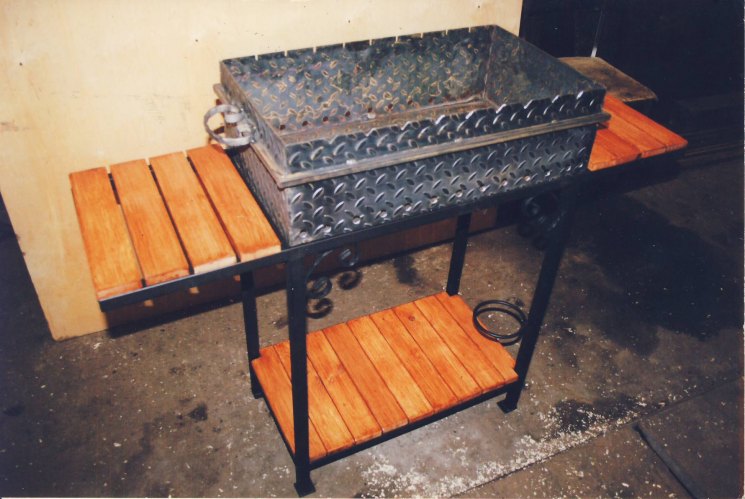

Барбекю из металла

Для домовладельца, обладающего навыками сварочного дела, проще самому изготовить переносную барбекюшницу из металла, чем класть ее из кирпича. Поэтому мы не могли обойти стороной этот весьма популярный вид мангалов. А ведь металл в хороших руках может принимать какие угодно формы, отсюда и появляются разные конструкции самодельных барбекю. Традиционную жаровню на ножках представлять нет смысла, а вот фото более оригинальных изделий точно заслуживают внимания:

Металлическое барбекю из газового баллона трудно назвать переносным из-за приличного веса. Зато у него есть крышка топливника, что позволяет сберечь тлеющие угли какое-то время до поджаривания следующей порции шашлыков. Также интересна конструкция барбекю с крышкой, изготовленного своими руками из обычной железной бочки:

Очень эстетично выглядит около дома ажурная конструкция шашлычницы с навесом из поликарбоната, чей чертеж изображен ниже:

Читать еще:  Правильная обрезка абрикоса весной летом и осенью схема

Рекомендации по строительству

Первым делом на площадке, предназначенной для барбекю, следует заложить фундамент, поскольку вес кирпичной печи довольно значителен. Есть 2 способа устройства фундамента: бутовый и в виде «плавающей» бетонной плиты. Для первого придется снять верхний слой просадочного грунта, с тем чтобы опереться на слой глины. Размеры котлована должны быть на 50 мм больше габаритов печи в каждую сторону.

Бутовый фундамент закладывается путем наполнения вырытого котлована камнем с проливкой всех полостей жидким раствором из 6 частей песка, 1 части цемента М400 и 1 части извести. Верхнюю площадку фундамента также выравнивают этим раствором, а после его застывания укладывают гидроизоляцию из 2 слоев рубероида. Для устройства «плавающей» плиты под постройку барбекю соблюдается такой пошаговый план:

  • на площадке вырыть котлован размером на 200 мм больше печи в каждую сторону, глубина котлована – 300 мм;
  • дно утрамбовать и насыпать 150 мм крупного щебня, который тоже надо уплотнить;
  • выставить деревянную опалубку, выступающую над уровнем земли на 100 мм;
  • связать арматурный каркас из стержней 10—12 мм с ячейкой 100 мм и опустить его в котлован, оперев на борта опалубки;
  • сделать бетон из цемента, песка и щебня в таких пропорциях: 1 : 3 : 7 соответственно и залить фундамент;
  • спустя неделю снять опалубку, а через 3 недели проложить 2 слоя рубероида и начинать строительство мангала.

Для кладки барбекюшницы лучше всего использовать глиняно-песчаный раствор 1 : 1 с добавлением специального печного пластификатора и небольшого количества цемента (около 20%). Шамотные камни следует укладывать на шамотный же раствор, не допуская перевязки с лицевой керамической кладкой. Толщина шва должна выдерживаться в пределах 5 мм, остатки раствора удаляются мастерком.

Каждый ряд кирпичей сначала стоит уложить насухую, произвести при необходимости их теску или колку. После чего каждый кирпич замачивается в ведре с водой, а затем укладывается на место, где уже нанесен раствор. Легкое пристукивание вполне допустимо. По окончании каждого ряда уровнем проверяется горизонталь и отвесом – вертикаль. Дымообороты барбекюшницы протираются изнутри влажной тряпкой, чтобы на стенках не оставалось раствора.

Проемы для печной фурнитуры делаются с запасом на расширение металла до 5 мм, а для кладки арочных сводов уличного камина заранее подготавливаются шаблоны необходимой формы – кружала. Обычно их делают из дерева или фанеры, иногда – из гипсокартона. Когда барбекю полностью выложено, следует дать раствору застыть в течении около 2 суток (зависит от погоды), после чего аккуратно сделать первое протапливание. Подробнее о возведении мангала рассказано на видео:

Заключение

В действительности вариантов дачных барбекю существует бесчисленное множество и привести здесь хотя бы малую часть из них невозможно. Поэтому мы представили несколько примеров, позволяющих понять суть и сложность задачи для рядового обывателя. Простым в исполнении можно назвать только первый вариант без раствора, остальные потребуют от вас времени, терпения и скрупулезности в работе, иначе печка прослужит недолго.

Выбор уличного камина и его самостоятельная постройка

Уличный камин с мангалом: схема постройки послойно

Уличный камин с мангалом состоит из бокса с тремя перегородками. Это самое необходимое количество элементов для камина, располагаемого на открытом воздухе. Выбор материала очень важен. Самый простой в строительстве камин – из кирпича. А декоративную облицовку лучше выполнить из любого негорючего материала.

Подготавливаем металлические элементы: решетку для мангала, колосник, трубу для дымохода.

Строительство начинаем с укладки фундамента. Под камин-мангал можно уложить простой фундамент из плиты толщиной примерно 15 см. Начинаем с разметки места, убираем плодородный слой и выкапываем котлован, на дно которого плотно утрамбовываем подушку из смеси песка и щебня. Делаем опалубку, внутри которой размещаем прутья из металла армирующего каркаса. Затем заливаем бетонный раствором и ждем его полного высыхания.

Строительство камина – кладка кирпича. Для соединения кирпичей разводим раствор из цемента и песка в пропорции 1 к 2. Очень важно выбрать материал для облицовки внутренней поверхности топки.

Для чего используют несколько видов материала: с пористой структурой, такие как песчаник или ракушечник; прочные камни, например, доломит или базальт.

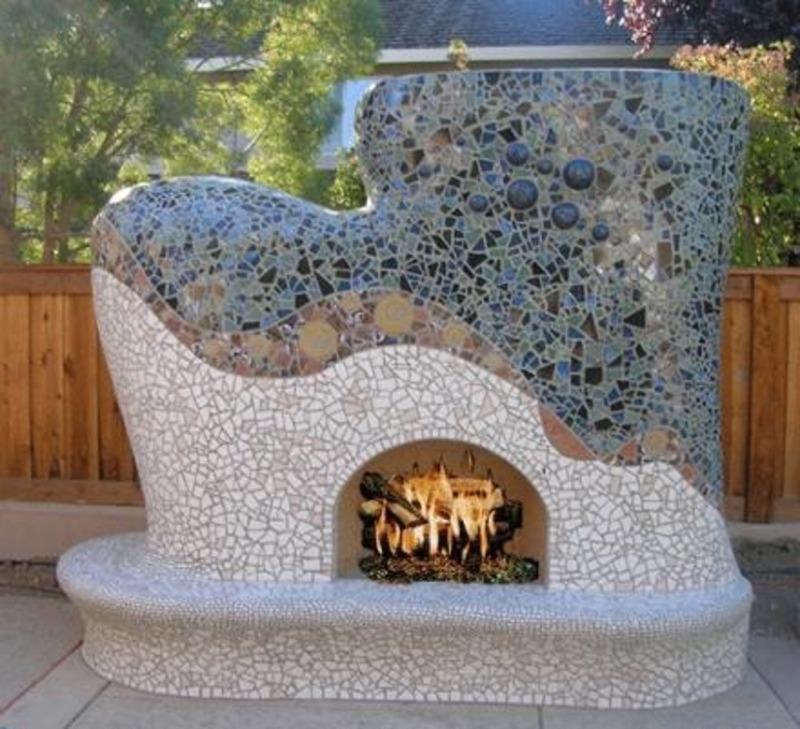

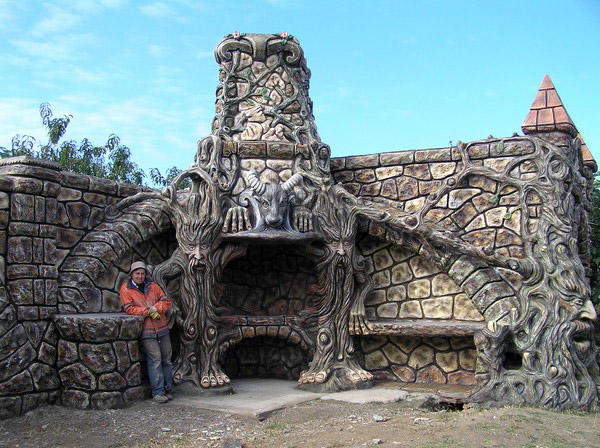

Декор уличного камина своими руками

Украсить уличный камин-мангал можно различными деталями архитектуры. Достаточно красиво сморятся арки.

Декорировать камин с мангалом возможно несколькими видами материала для облицовки:

  • Мозаика;
  • Искусственный или натуральный камень;
  • Мрамор.

Оформление можно сделать и из дерева, но тогда стоит учесть, что каждый элемент придется обработать специальной противопожарной смесью, что влечет за собой дополнительные расходы. Чтобы остаться довольным полученным результатом, заранее необходимо нарисовать эскиз желаемого камина, прорисовать каждый мраморный или мозаичный элемент. Все материалы крепятся на специальный клей, за исключением камней, которые можно прикрепить при помощи цементного раствора.

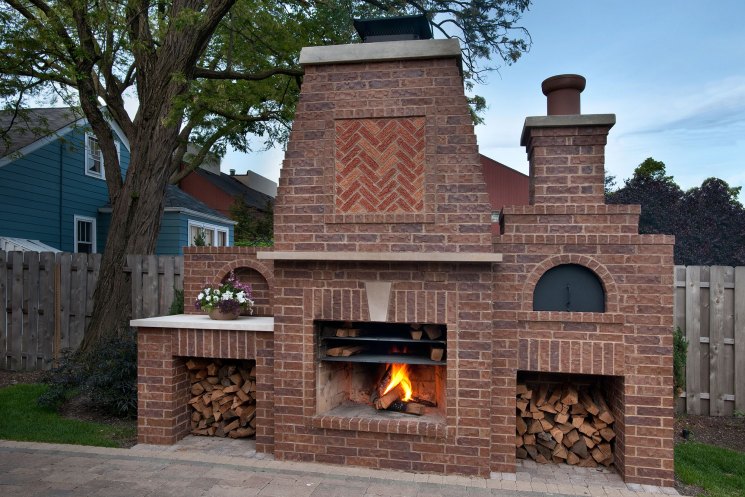

Камины-барбекю из кирпича

Перед началом работы, необходимо приготовить инструменты и материалы.

А именно:

  • Кирпич красный;
  • Кирпич шамотный;
  • Заслонки;
  • Дверцы для топки;
  • Колосники;
  • Решетки для барбекю;
  • Глина;
  • Цемент;
  • Песок;
  • Арматура;
  • Лист металлический;
  • Доски;
  • Гудрон;
  • Отвесы и уровень;
  • Молот;
  • Пила;
  • Болгарка.

Что нужно приготовить перед постройкой печи-барбекю? Кроме того, перед кладкой следует приготовить строительный раствор. Им может быть: самодельная смесь глины и речного песка или готовая смесь (имеет разный состав, для разных температурных режимов).

Далее идет расчет необходимого количества кирпичей для строительства камина-барбекю. Перед началом строительства необходимо приобрести нужное количество кирпичей. Подсчеты делают по готовому подробному чертежу будущей конструкции камина.

Поимо этого потребуется еще примерно 300 кирпичей, если планируется установка кирпичного дымохода для печи и кирпичный стол, используемый в качестве мангала.

Теперь нужно создать порядовку конструкции. Например, если камин будет состоять из 30 рядов, необходимо нарисовать каждый ряд отдельно и отметить на каждом схему кладки кирпичей. Это облегчит понимание во время работы и поможет определить нужное количество кирпичей. После завершения подготовительных работ, нужно определиться с местом установки, где будет установлен мангал.

Его подбирают, учитывая следующие критерии:

  • Камин должен располагаться на удаленном расстоянии от дачных участков;
  • Нельзя устанавливать камин вблизи с деревянными постройками и деревьями;
  • Камин-барбекю необходимо установить так, чтобы не возникло проблем с подводкой водяных и электрических сетей;
  • Рядом должно быть свободное пространство для установки беседки.

Теперь приступаем к укладке фундамента. Начинаем с разметки. При расчете размера фундамента необходимо учитывать наличие беседки. Выкапываем котлован глубиной около 50 сантиметров, засыпаем смесью из гравия и песка по уровню с землей, утрамбовываем и создаем деревянную опалубку. Монтируем арматуру и заливаем бетоном, затем еще раз утрамбовываем, чтобы не оставить пустот. В завершении, чтобы фундамент не растрескивался, накрываем его мешковиной. После полного высыхания демонтируем опалубку.

Читать еще:  Самоходные снегоуборочные машины высокого класса

Следующий этап – монтаж стен для современного камина. Стенки промазываем гудроном. Затем кладем два слоя рубероида и готовим раствор для укладки кирпича. Выкладываем первый и второй ряд кирпичей столбиками. Приблизительно на уровне 7-го и 10-го ряда устанавливаем металлическую плиту.

Устанавливаем в паз лист из металла. Начиная с 15 ряда кирпичей, создаем свод, соорудив предварительно шаблон из дерева.

Выпиливаем лист из фанеры, подбирая нужный размер. Отмечаем кривизну и делаем дугу с помощью лобзика из пары досок. Затем прибиваем фанерные листы по кривой стороне доски и вставляем между двумя досками третью, скрепив их вместе. Полученную конструкцию устанавливаем между стенками, а поверх раствора укладываем кирпичи.

При строительстве топки камина-барбекю следует использовать огнеупорный кирпич. Где-то с восемнадцатого ряда кирпичей необходимо начать выкладывать дымовую трубу. Каждый следующий ряд постепенно сужаем, каждый последующий ряд должен быть меньше предыдущего наполовину и так до двадцать восьмого ряда. Если материал необходимо сэкономить, то трубу можно сделать из металла, дым в таком случае будет уходить вверх.

Делаем камин из бетона

Необходимый материал: бетонные блоки толщиной 10 см, бетонные блоки толщиной 21,5 см, бетонная плита размером 41×90 см.

Строительство бетонного камина так же начинается с фундамента:

  1. Для начала намечают размеры камина. Контур фундамента отмечают на 22 см больше контура самого камина. Глубина фундамента должна составлять более 50 см. Затем выкапывают яму, утрамбовывают ее, ровняют и после этого начинается строительство фундамента.
  2. Фундамент для бетонного камина можно сделать из красного кирпича. Его доводят до уровня земли и создают гидроизоляцию, чтобы предохранить от сырости кирпичную кладку камина.
  3. Бетонный фундамент создают из бетонной смеси, которая состоящей из одной части серого портландцемента и четырех частей смеси песка с гравием. В качестве арматуры используют арматурную сетку размером около 10-15 см. Бетон заливают в готовую яму в два захода. После первого этапа заливки укладывают арматуру, покрывая ее бетонной смесью и утрамбовывают, потом заливают оставшуюся часть фундамента. Верх необходимо выровнять и утрамбовать.
    Через пару дней, когда бетон полностью застынет, можно начинать монтаж камина.
  4. С помощью металлических профилей выкладывают опорные стенки камина.
  5. Следующим этапом строительства является создание каминной камеры.
  6. Затем нужно замесить раствор для кладки состоящий из одной части цемента, одной части извести и шести частей песка. На цементный раствор укладывают блоки, затем кладут плиту перекрытия на которую устанавливают дымосборник.

Кладка уличного камина (видео)

Дачные мангалы с функцией гриль на улице – это очень удобно. Пошаговая инструкция с порядовкой поможет сделать такую вещь своими руками. Делайте на даче очаги и современная обстановка, станет очень теплой.

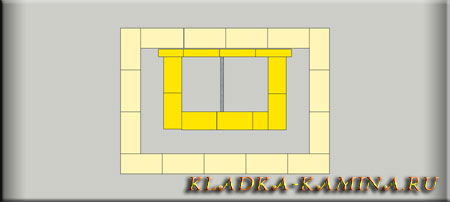

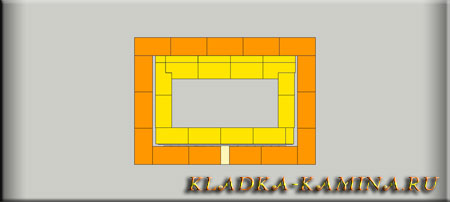

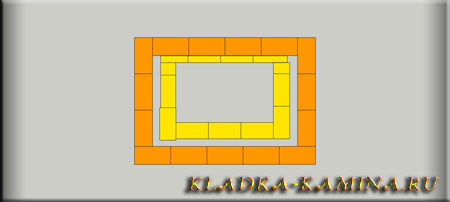

Подробная порядовка барбекю

Фото и видео барбекю со столиками

» От Романа «

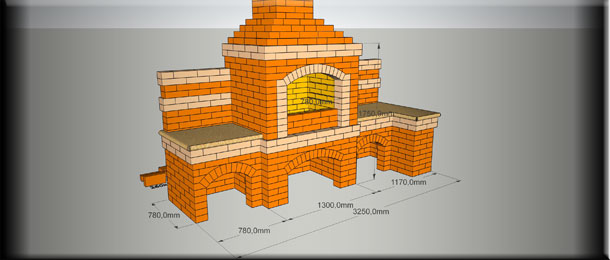

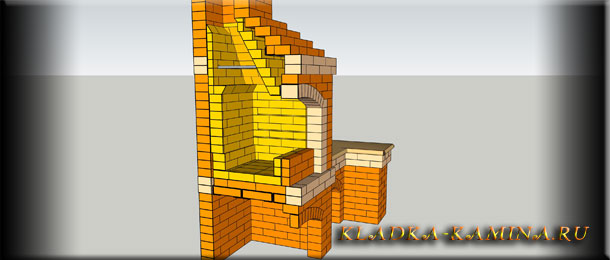

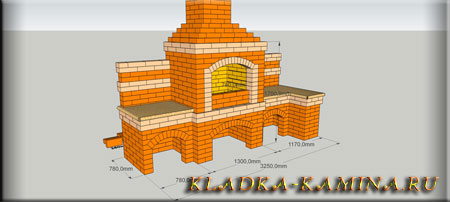

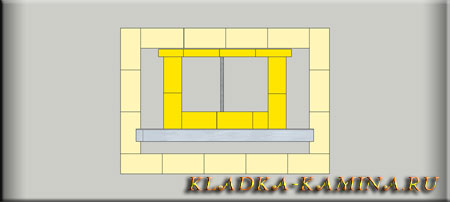

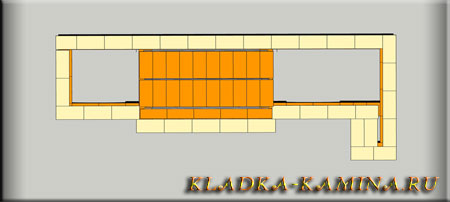

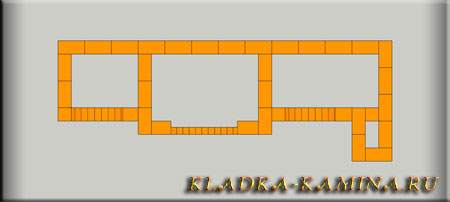

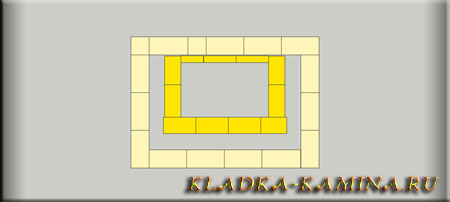

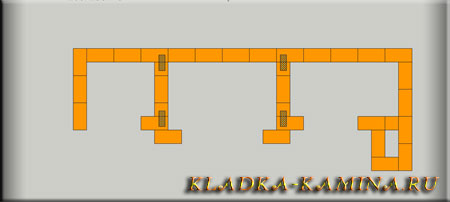

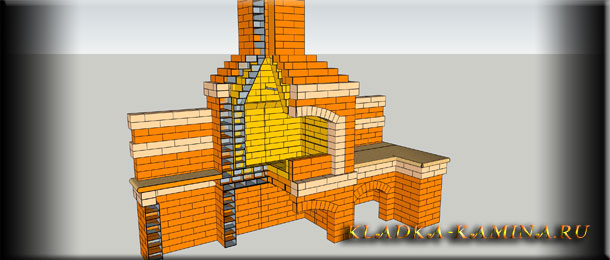

Подробная порядовка барбекю

Если будут какие либо вопросы спрашиваем в комментариях снизу.

В данном барбекю можно приготовить блюда любой кухни мира. Печь аккумулирует накопившееся тепло. На ней продукты не только жарятся, но также и тушатся и томятся. В такой кирпичной печи готовитят как мясные, так и рыбные продукты.

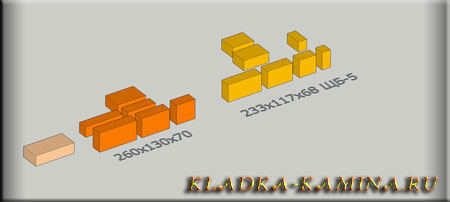

Используемый материал для строительства Барбекю :

  • Темный кирпич ( 300 шт. + 300 шт. угловых ) + 20% на брак
  • Светлый кирпич ( 150 шт. ) + 20% на брак
  • Забутовочный кирпич ( 200 шт. )
  • Огнеупорный кирпич ШБ-5 (170 шт. )
  • Глиняная смесь – Мертель (100 кг.)
  • 15 мешков песка
  • 3 мешка цемента (

250 кг. )

  • Ткань огнеупорная
  • Стальной уголок 75х75х5х1000 мм. – 1 шт.
  • Стальной уголок 75х75х5х1100 мм. – 6 шт.
  • Фото 1

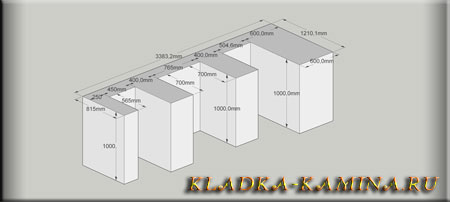

    Выравниваем под «ноль». Определяем габариты мангала, для удобства размеры в целых кирпичах. Казан – 3,5 кирпича(90 см) * 2,5 кирпича(65 см). Мангал 3,5* 3,5 кирпича. 1 кирпич = 26 см.

    Фото 2

    Проложена гидроизоляция в 2 слоя рубероида

    Фото 3

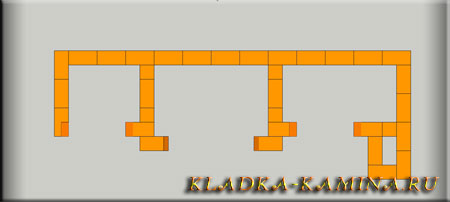

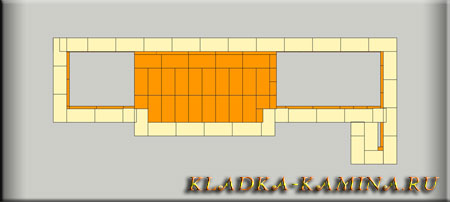

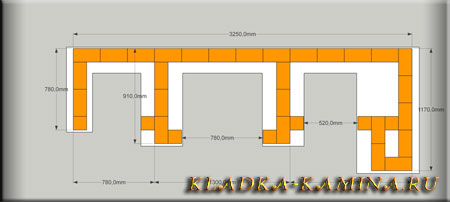

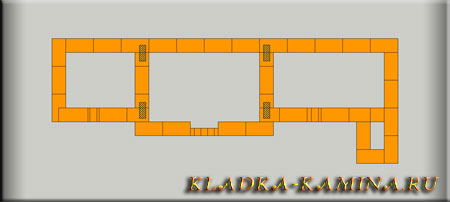

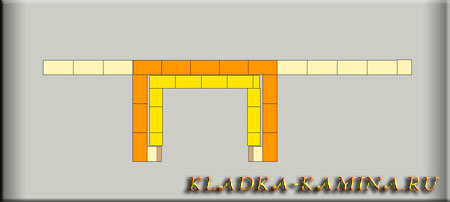

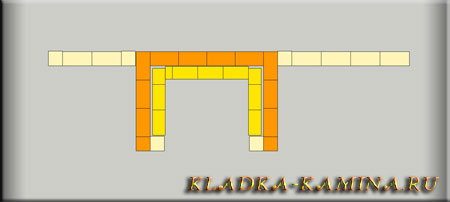

    Ряд 4

    Кладется непосредственно на фундамент, оборудованный гидроизоляцией. В этом ряду формируются две боковые ниши и центральная ниша.

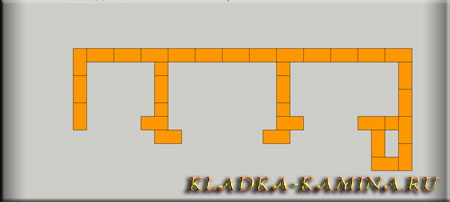

    Ряд 5

    Кладется аналогично предыдущему с учетом перевязки швов.

    Ряд 6

    Кладется аналогично предыдущему с учетом перевязки швов.

    Ряд 7

    Ряд 8

    Ряд 9

    Передние кирпичи боковых ниш подрезаются сверху наискосок под углом ≈20-21º.

    Ряд 10

    Делаются арочные перекрытия над нишами. Перекрытия выполняются клиновым кирпичом. Кирпичи над арками подрезаются снизу по форме арок

    Ряд 11

    Кирпичи, прилегающие к левой и правой аркам, подрезаются по форме этих арок.

    Ряд 12

    Кладется аналогично предыдущему с учетом перевязки швов.

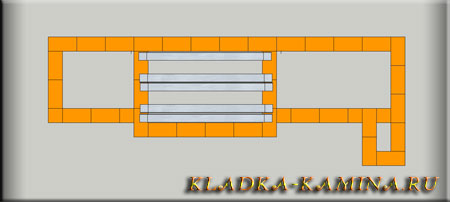

    Ряд 13

    Для выполнения перекрытия над всеми нишами укладываются пять уголков 63х63х1150 мм

    Ряд 14

    По периметру 2 ряда нависают, на 2.5 см. По уложенным уголкам выполняется перекрытие ниши барбекю.

    Ряд 15

    Кладка с перевязкой

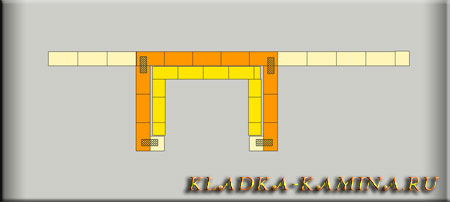

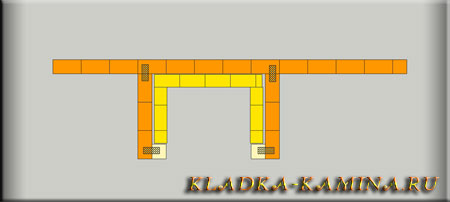

    Ряд 16

    В том месте, где будет находиться топливник барбекю, используется шамотный кирпич.Выкладывается основание самого барбекю.

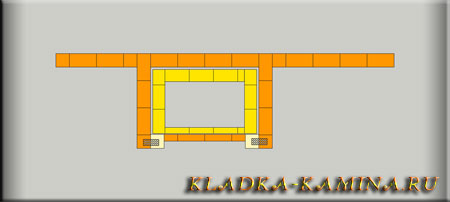

    Ряд 17

    Боковые стенки делаются из обычного кирпича, все остальное из шамотного кирпича. В вертикальные швы между обычным и шамотным кирпичами закладывается базальтовый картон. Это относится также ко всем последующим рядам и служит для свободного расширения шамотного ядра при его нагреве.

    Ряд 18

    Формируется топливник барбекю.

    Ряд 19

    . Задняя стенка топливника сдвигается назад для формирования полочки

    Ряд 20

    На боковых стенках топливника делаются вырезы в кирпичах шириной 15 мм и глубиной 15 мм. Сюда будет вставляться металлическая рамка, на которой можно будет расположить шампура для приготовления шашлыка.

    Ряд 21

    В этом ряду также делаются вырезы в боковых кирпичах топливника, чтобы можно было менять высоту установки рамки для шампуров.

    Ряд 22

    Ряд 23

    Ряд 24

    Передние кирпичи боковых ниш подрезаются сверху наискосок под углом ≈20-21º.

    Ряд 25

    Делаем арочное перекрытие. Перекрытие выполняется из клинового кирпича. Боковые кирпичи, прилегающие к арке, подрезаются по форме арки. Шаблон арки. Кладка арки

    Ряд 26

    Кладем заднюю стенку топливника и переднюю из срезаного кирпича. Боковые кирпичи, прилегающие к арке, подрезаются по форме арки. Зазор 1-2 см до уголка на топливнике

    Читать еще:  Шелковица или тутовое дерево выращивание и основные виды

    Ряд 27

    В этом и последующих рядах подрезка кирпичей снизу

    Ряд 28

    Продолжаем выпускать вовнутрь топливника кирпичи и подрезать снизу наискосок под углом. Ряд выпускается во все стороны на 25 мм

    Ряд 29

    Арматурка для казана

    Ряд 30

    Ряд 31

    Продолжается зауживание топливника с подрезкой кирпича снизу.

    Ряд 32

    Ряд 33

    Ряд 34

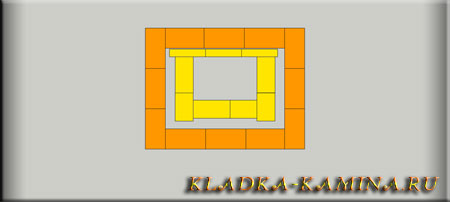

    Размер дымохода уменьшается до размера целого кирпича.

    Ряд 35

    Делается основание насадной трубы.

    Ряд 36

    Второй ряд основания насадной трубы.

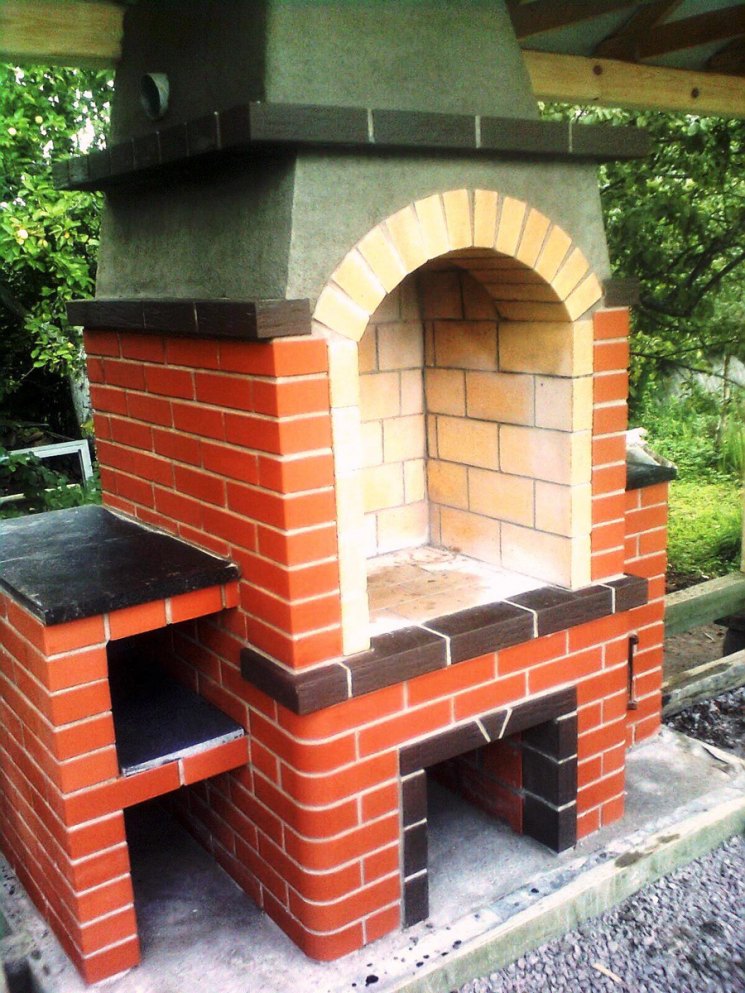

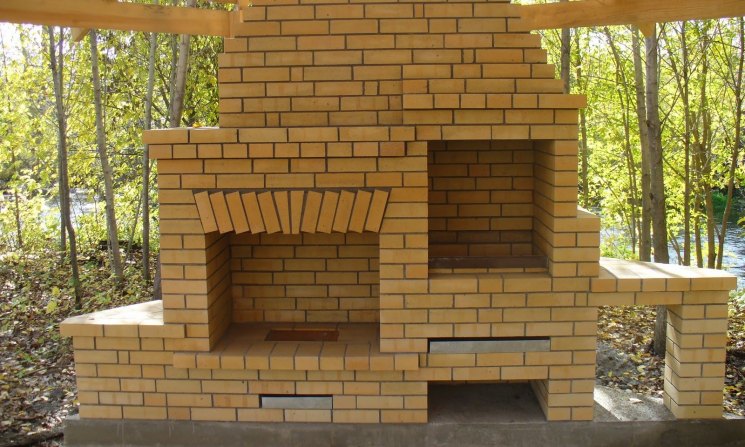

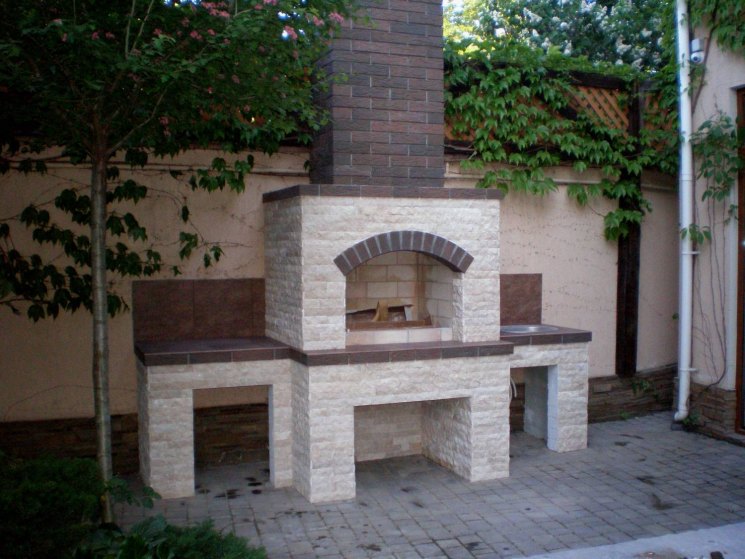

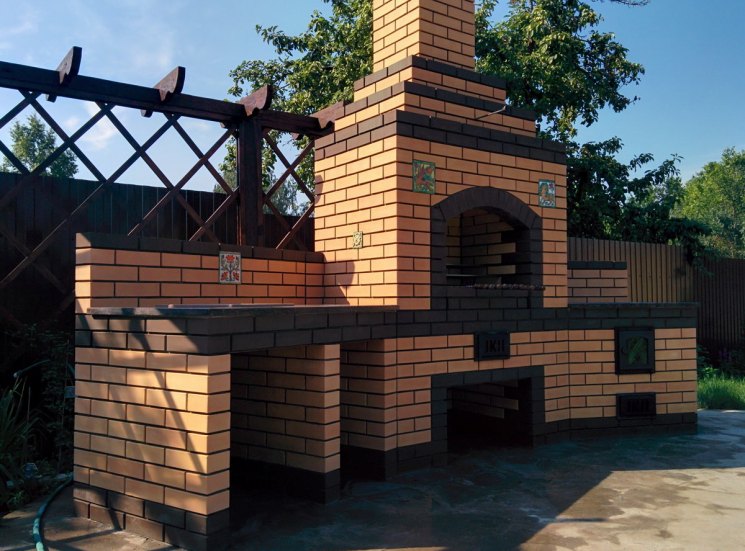

    Фото готового мангала барбекю

    Видео порядовка барбекю

    Комментарии:

    Здравствуйте Роман , я ваше видео с Ютуба ” Проект барбекю”, разместил в своей группе ” Все для сада и огорода” в Одноклассниках. Присоединяйтесь к нашей группе делитесь своими советами,опытом,видео и т.д.

    Роман здраствуйте!чем и как режете кирпич. Спасибо с уважением,
    Ербол

    Обычной болгаркой с алмазным диском

    Роман добрый день!
    Подскажите если не подрезать кирпич снизу в топливнике повлияет ли это на работу печи?

    Изнутри кирпичи лучше подрезать, или поднять повыше трубу, для хорошей тяги

    Роман добрый вечер. У меня на даче лежит белый силикатный кирпич, которому я не могу найти применение, задумался о постройке Вашего барбекю, но вот пугают что он боится высоких температур и влаги. Как вы считаете – можно ли использовать его в строительстве печи с учетом огнеупорного или все-таки не стоит? Заранее спасибо!

    Докупить 80 шт огнеупорного и сделать хороший мангал

    Роман спасибо за ответ. Как я понял можно и не стоит волноваться? И еще вопрос почему 80, по проекту ведь 170? Спасибо.

    Можно огнеупорный кирпич на ребро поставить, он все равно независим от лицевого

    Роман, здравствуйте. А нет проекта, точно такого же, только с плитой для казан. То есть чтобы и мангал и казан вместе?

    Барбекю из кирпича своими руками пошаговая инструкция для домашнего умельца (фото + видео)

    Если в скором времени вы планируете построить дачу или переехать жить за город, то наверняка возникнет сразу же вопрос: как обустроить территорию и что необходимо включить в проект. Или же вы уже дачник и точно решили строить мангал.

    И в том и в другом случае вам подойдет вариант – барбекю из кирпича.

    Проблема в том, что не все знают, какие виды печек существуют и какой принцип их установки. В статье вы узнаете, как строить барбекю из кирпича и в чем его функциональность.

    Этапы подготовительных работ, которые обязательны к изучению перед постройкой Мангала из кирпича.

    Выбор местоположения мангала

    Размещать камины барбекю можно как в доме, так и на улице. Но стоит отметить, что при приготовлении пищи в данной печи будет огромное количество тепла, поэтому рекомендуем постройку на свежем воздухе. При использовании круглогодично рентабельно строить в доме.

    На улице мангал может располагаться, как в саду, так и в беседки или террасе. Важную роль при выборе будут играть следующие факторы:

    • пожаробезопасность (не рекомендуется строительство мангала барбекю вблизи с деревянными постройками, сухими кустарниками);
    • безопасность для детей — самое главное (старайтесь строить вдали от места, где часто играют дети);
    • далеко от дома ставить печь не очень хорошая идея, так как при времяпровождении на улице будет необходимость ходить за продуктами и прочими материалами;
    • так как вес конструкции от 3 и выше тонн, обратите внимание, выдержит ли место (где вы хотите поставить печь) данную постройку.

    Функционал

    Перед проектированием обратите внимание на функционал и дополнительных конструкциях.

    Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

    • варочная панель;
    • духовка;
    • коптильня;
    • казан;
    • гриль и др.

    К дополнительным сооружениям относятся:

    • отвод дыма (дымоход, труба, вытяжка);
    • место для хранения дополнительных материалов;
    • если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
    • укрытие в виде навеса от погодных условий.

    Разнообразие стационарных барбекю достаточно: электрические, на газу, на углях или дровах. Выбор может быть любым, в зависимости от своих предпочтений.

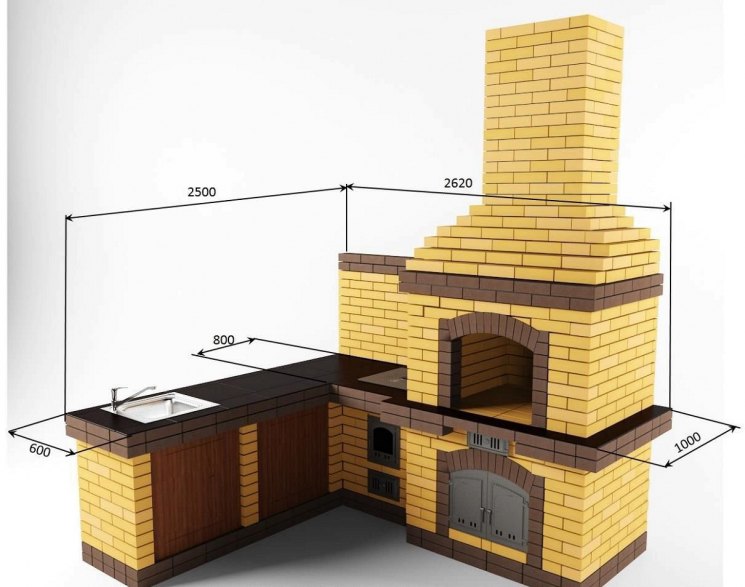

    Чертежи и планирование

    Для полноценной сборки мангала барбекю всегда нужен план-чертеж, все нюансы которых необходимо учесть:

    • Выступы в топке для установки решетки, шампуров и подставки, на которых будет готовиться блюдо
    • При наличии мангал-вставки вам не понадобится стержень, и вы без труда просто вставите ее в печь
    • Решетка должна быть примерно установлена с высотой роста человека, чтобы избежать ожога при приготовлении и перемешивании пищи
    • Обязательно начертите Ваш проект, чтобы точно рассчитать расходуемый материал и не упустить важные моменты.

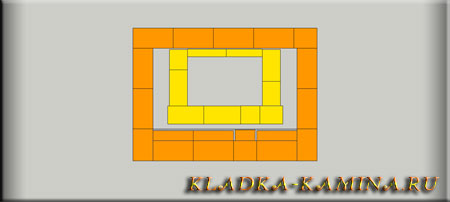

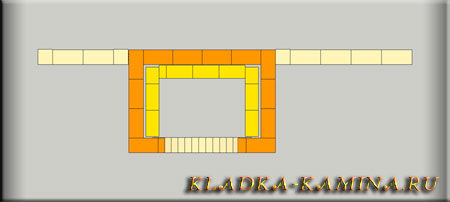

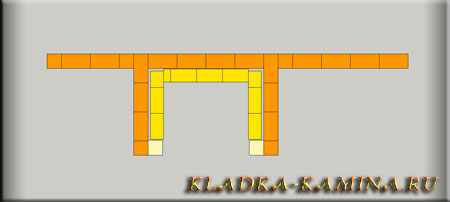

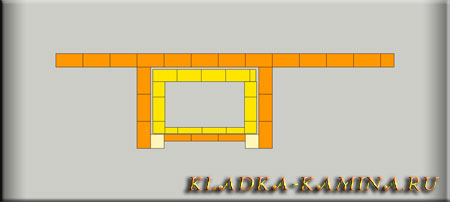

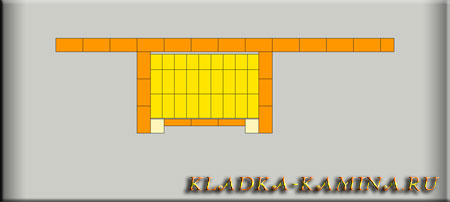

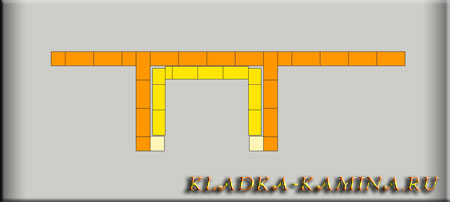

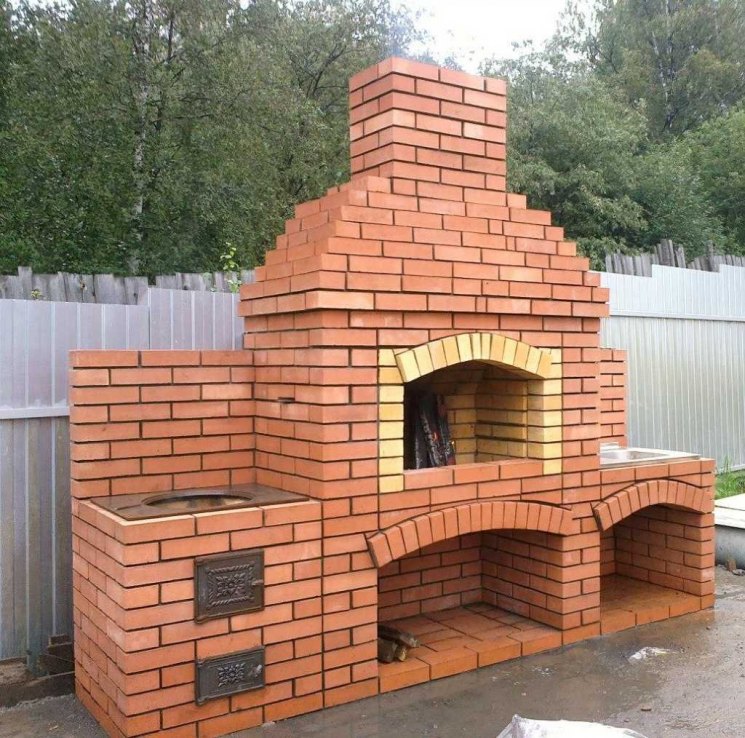

    Примерная схема печи из кирпича

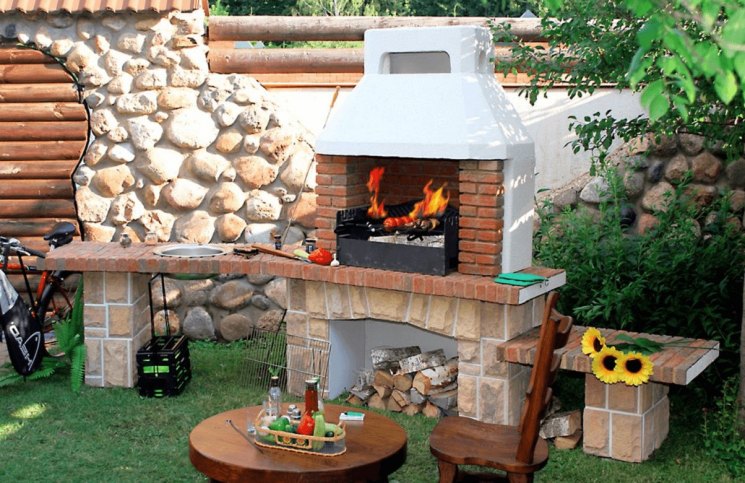

    Если Вам срочно нужно построить мангал, то можно воспользоваться проектом простой конструкции барбекю из кирпича. Необходимые детали:

    • кирпичные стенки (так как используется небольшое количество, можно построить в полкирпича);
    • выступы боковые;
    • твердая площадка под сооружение.

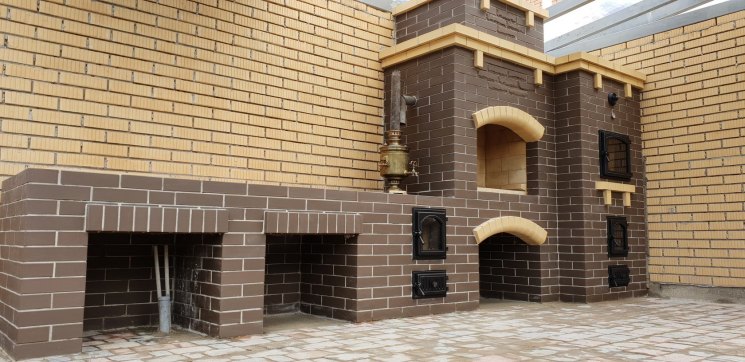

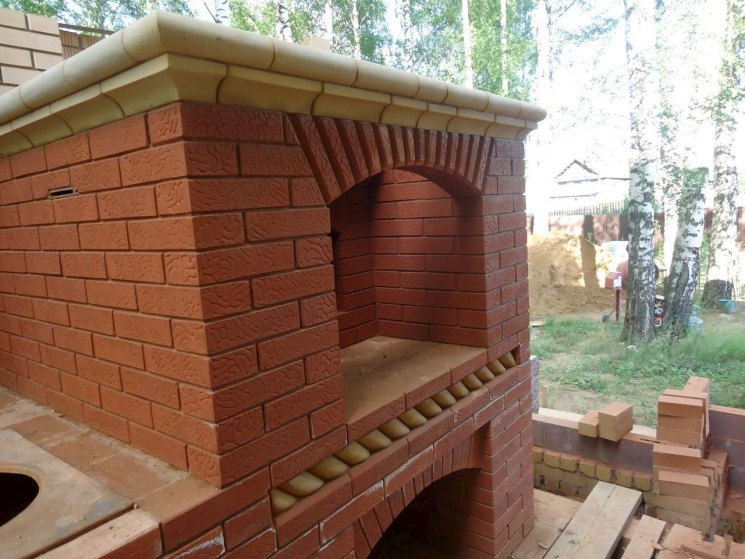

    После подготовительных этапов можно приступать к сборке своей красивой печи на даче.

    Как сказано выше, под данную конструкцию нужна прямая и стойкая площадка, поэтому для сложных и тяжёлых мангалов нужен фундамент. Для удобства, мы подготовили информацию, чтобы вы смогли в домашних условиях это сделать.

    Устойчивая и надёжная площадка должна быть приблизительно 50х50 см и ,самое главное, больше самого мангала. Чтобы соорудить долговечную поверхность, Вам необходимо:

    • снять плодородный слой грунта и при необходимости углубить на 25 см;
    • выровнять дно, используя гравий с щебнем (можно использовать песок для утрамбовки, но при этом углублять котлован в 2 раза больше);
    • обязательно уплотнять виброплитой или металлической трамбовкой;
    • если Вы используете тротуарную плитку и подобную, то далее насыпаем мелкозернистый песок перед покрытием;
    • если плитный фундамент (основа), то выкладываются арматурой прутья (10 мм толщиной) в виде сетки и в местах пересечения связывается.

    НО! Для связи можно использовать пластиковые хомуты

    • ставим по краям опалубку и заливаем бетоном (можно использовать марку М250);
    • ждем, пока застынет в течение недели.

    Важно! Температура проведения данной работы должна быть приблизительно 20-25°С.

    Ссылка на основную публикацию
    Adblock
    detector
