Схема традиционного камина

Порядовка камина

Что это такое

Порядовка является одним из важнейших этапов работы при строительстве камина. Она нужна для того, чтобы правильно осуществить будущую кладку самого камина. Именно от правильности ее составления и планирования зависит конечный результат. Чтобы уберечь себя от лишних ошибок и растрат, необходимо составить схему кладки камина.

Создать такую схему с порядовкой камина при желании можно и самостоятельно, а можно воспользоваться уже готовыми образцами или же услугами квалифицированных мастеров. Таким образом, вы сможете самостоятельно выполнить различные порядовки, а также, например, порядовку плиты с отопительным щитком.

Что потребуется

Чтобы выполнить порядовку камина самостоятельно в домашних условиях, вам понадобятся всего лишь лист в клеточку, ручка и расчетные данные для будущего плана. И, конечно же, доля вашего внимания и терпения. Если вы выбираете порядовку из готовых вариантов чертежей, то для начала стоит обратить внимание на площадь помещения, где вы решили построить камин.

Классическая

Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.

Чтобы сделать классическую или простую порядовку, необходимо следовать инструкции.

На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.

На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.

На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов — продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.

На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.

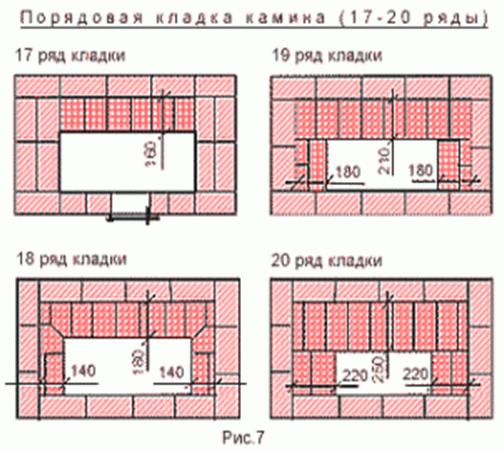

На следующем этапе на девятнадцатом ряду необходимо начать выкладывание дымохода. На двадцать втором ряду следует расположить задвижку, которая будет закрывать камин или печь.

И, наконец, на последнем, десятом этапе, вы можете создать желаемую форму дымохода. Камин из кирпича, выполненный по данной инструкции будет обладать повышенной теплоотдачей и обогревать даже большие помещения.

Для углового камина

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

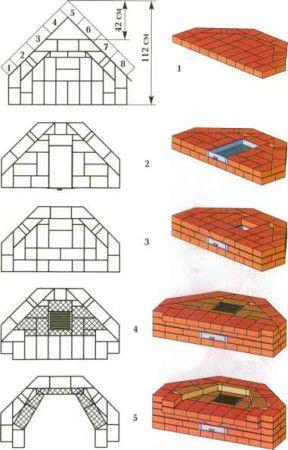

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Для английского камина

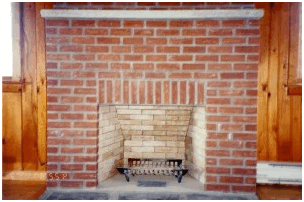

Английский пристенный камин имеет специфический очаг, у которого прямой дымоход. Кроме того, в чертеже или проекте такого камина следует сделать разрез в форме трапеции для того, чтобы тепло поступало непосредственно в помещение.

Следуя инструкции вы сможете самостоятельно выполнить порядовку английского камина.

Для начала порядовки желательно использовать керамический кирпич. Первый ряд необходимо выполнить боковой стороной кирпича. Далее и на последующих этапах кирпич следует укладывать плашмя. Не забывайте, что порядовка английского камина не предусматривает наличие поддувала и решётки. Чаще всего печки с поддувалом должны быть в конструкции для больших комнат. В качестве элементов для крепежей вы можете использовать различные листы металла.

Далее металлические крепежи должны быть перекрыты четырьмя рядами кирпича. На шестнадцатом ряду следует оставить сзади небольшое отверстие для оборудования для отопления.

Вариант английской порядовки предполагает расположение печи в открытом виде. Топка должна обкладываться огнеупорным стройматериалом. Кроме того, очень многие забывают об особенности поглощения воды кирпичом, поэтому кирпич перед кладкой рекомендуется замачивать. По завершении строительных работ следует подождать несколько недель до полного высыхания кирпича. И только после высыхания камин можно вводить в эксплуатацию.

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

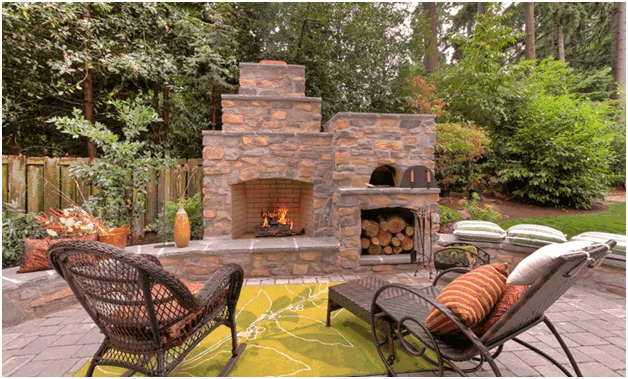

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Проект и расчет камина из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

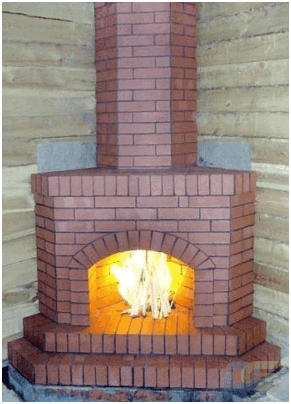

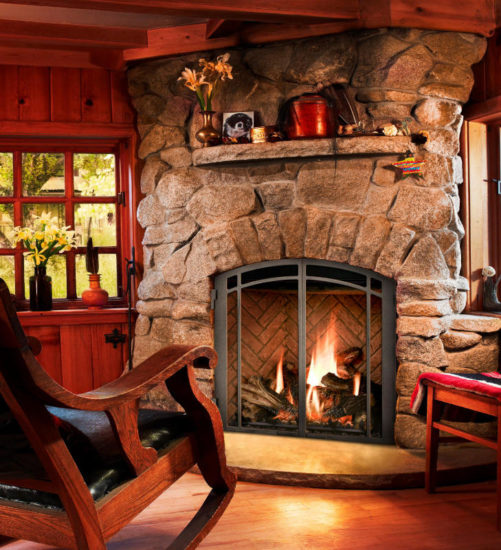

Угловой камин и его уникальность

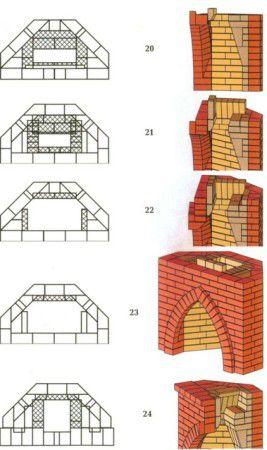

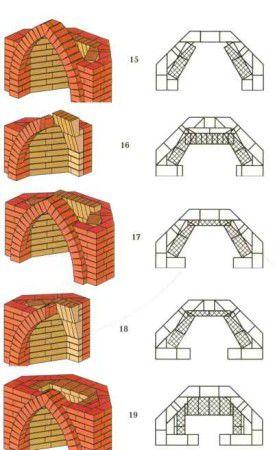

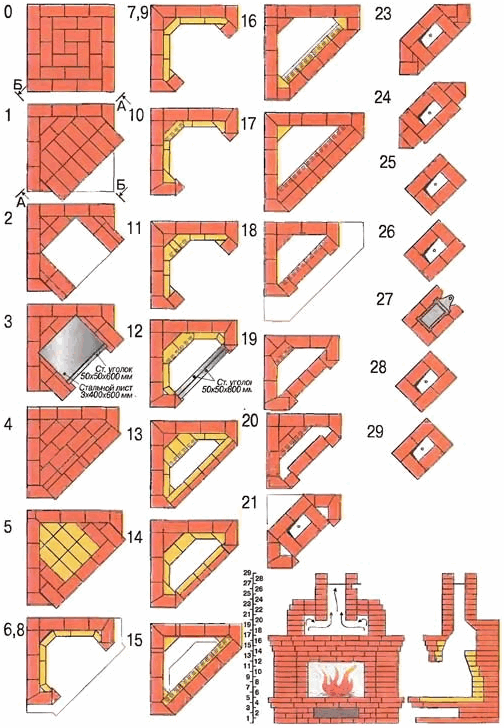

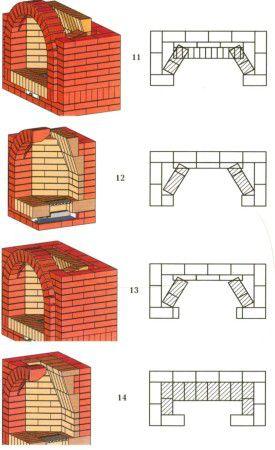

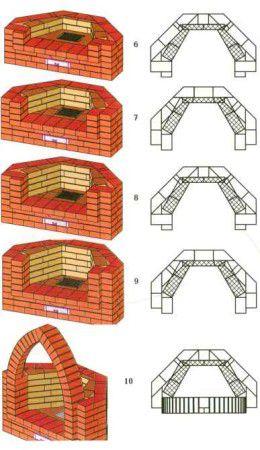

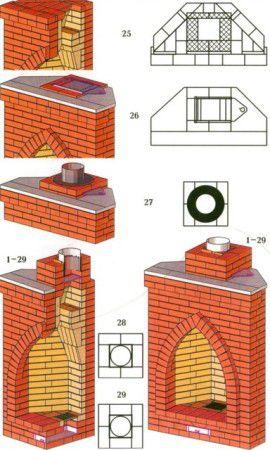

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

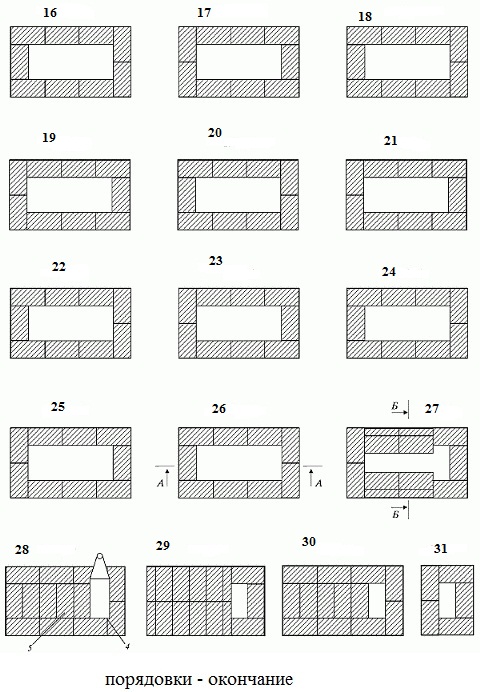

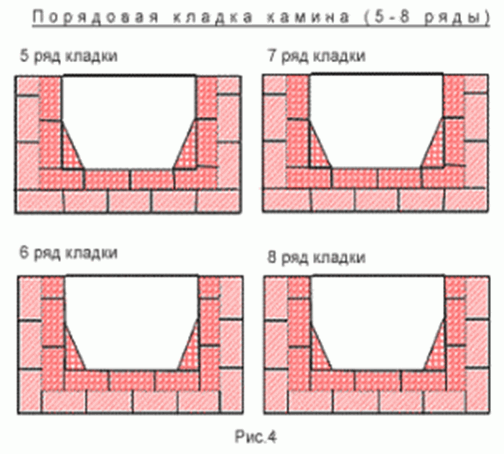

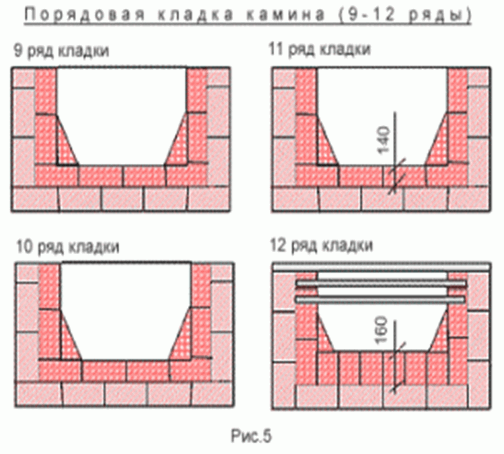

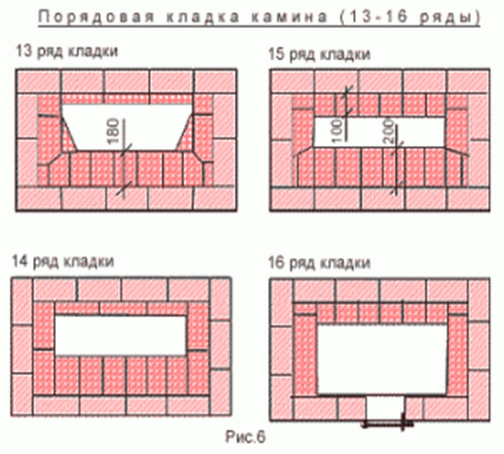

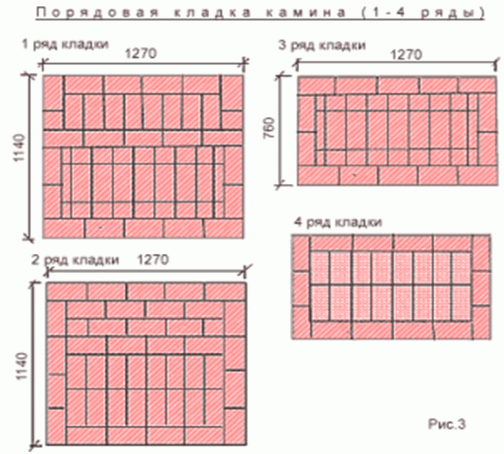

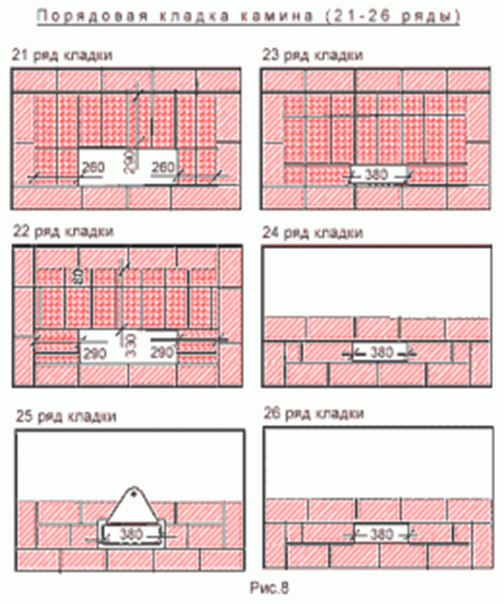

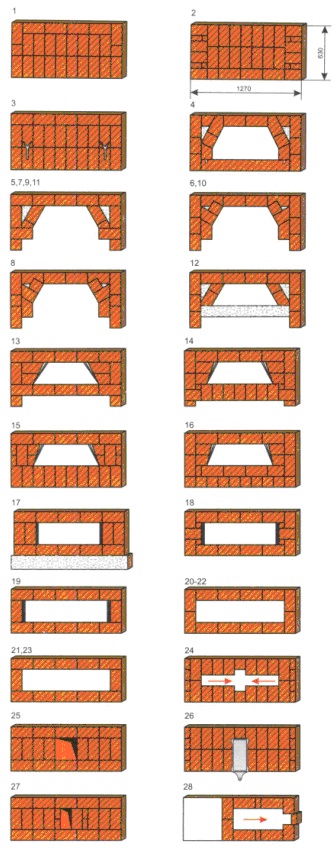

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

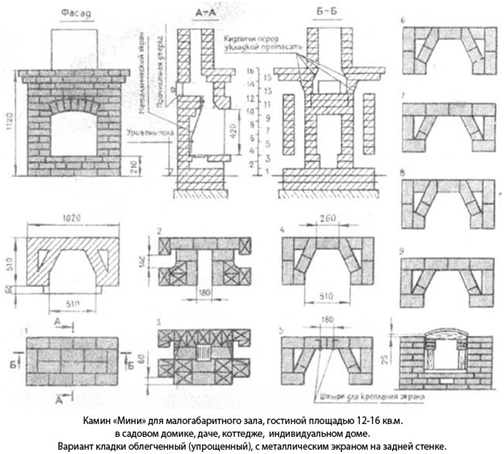

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м 2 . Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м 3 ;
• песок – 0 , 3м 3 ;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м 2 ;
• рубероид – 1,5 м 2 ;
• цемент – 15 килограмм.

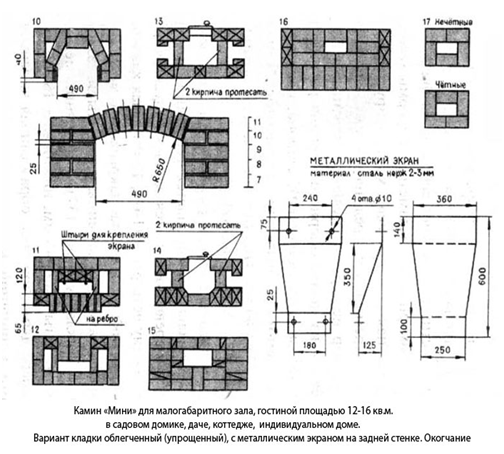

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

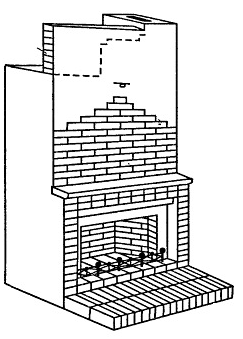

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

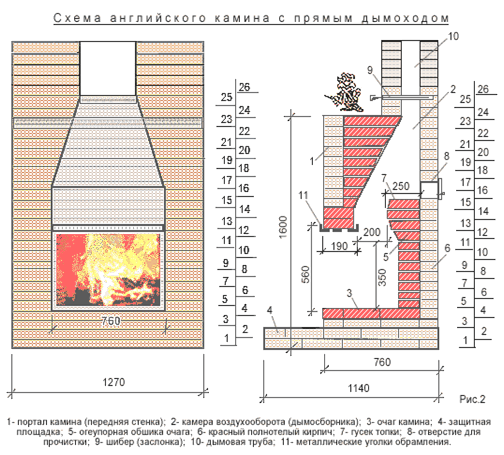

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

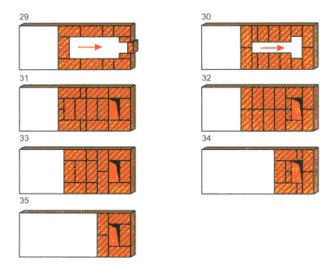

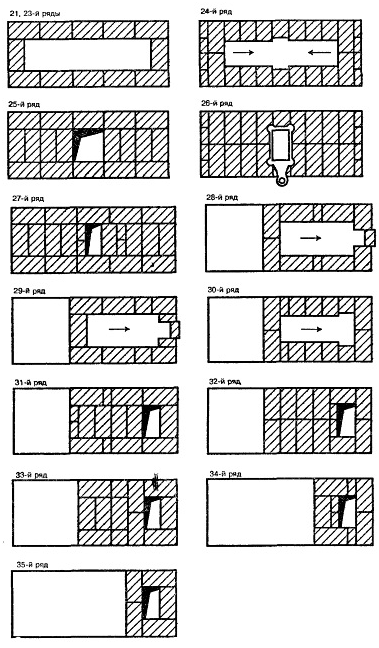

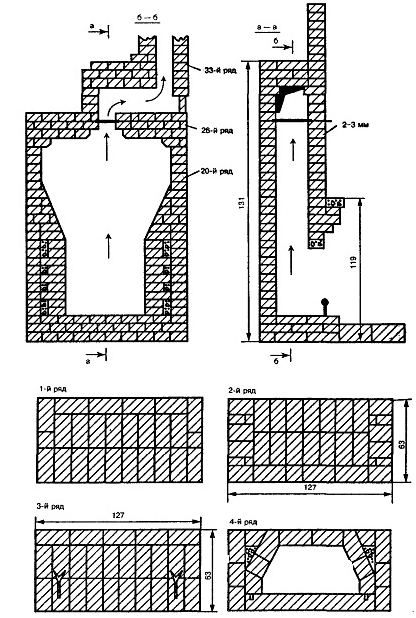

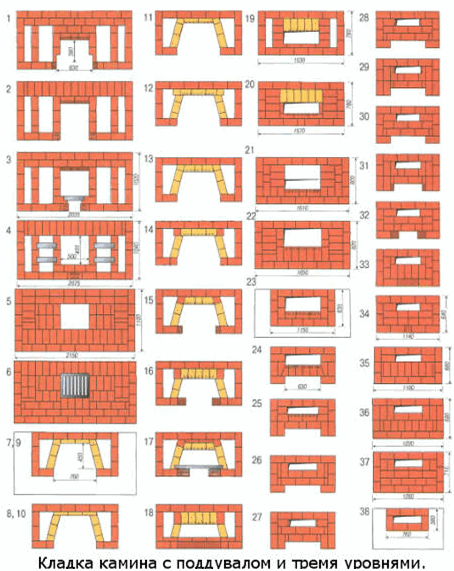

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

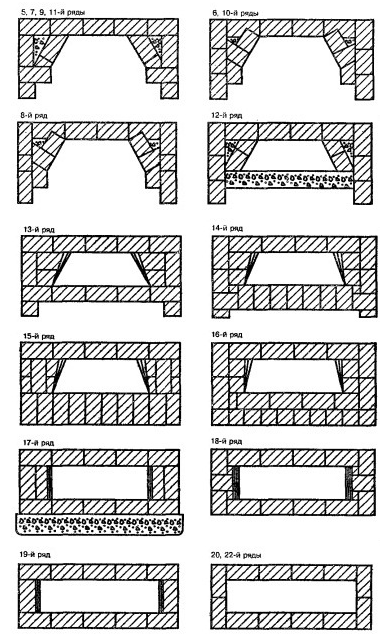

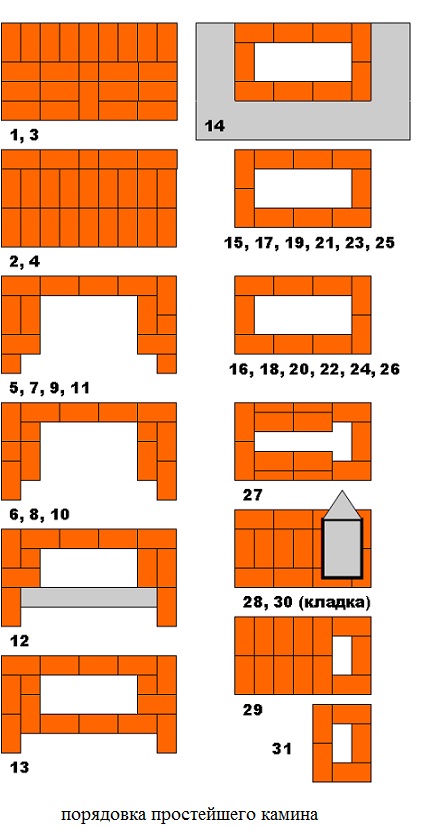

Простейшие камины. Порядовки

Предлагаемые вашему вниманию проекты каминов относятся к группе простейших. Их в состоянии самостоятельно выложить даже человек, не имеющий профессиональных навыков печника.

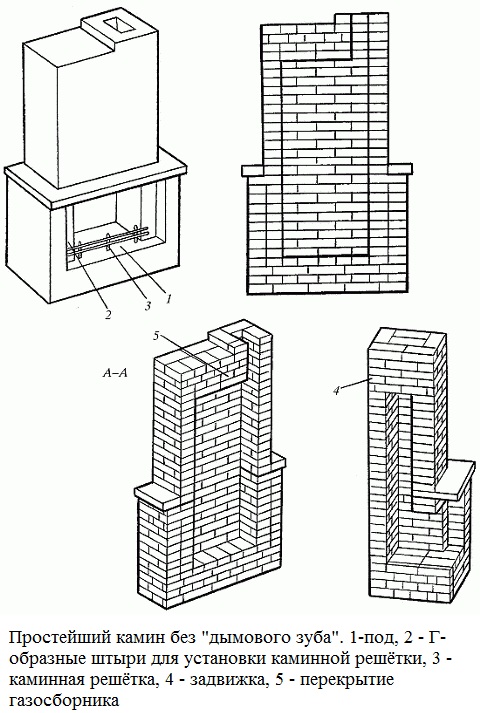

Первая конструкция камина не имеет традиционного для каминов «дымового зуба». Задняя стенка его топливника кладётся без наклона. Обычно камины подобной конструкции кладут в тех помещениях, которые имеют основной источник отопления, помимо данного изделия. Его главное назначение – декоративный элемент интерьера и обеспечение возможности отдохнуть, глядя на открытый огонь. Поэтому его топливник пытаются поднять повыше от уровня чистого пола, чтобы можно было наблюдать за пляшущими язычками пламени из любой точки помещения.

Внутреннюю часть топки желательно выложить, используя для этих целей огнеупорный кирпич. Перекрытие камина, по вашему усмотрению, можно сделать любой формы. но начинать рекомендуем с горизонтального, как более простого в исполнении. Устанавливается оно с применением металлических перемычек. Не забывайте при этом о том, что ваша конструкция будет служить гораздо дольше. Если открытое пламя не будет непосредственно соприкасаться с металлическими элементами. Перекрытие можно выполнить с использованием огнеупорного бетона.

В нижней части стенки отопительного камина рекомендуется класть в один кирпич. Это позволяет в дальнейшем использовать практически любые варианты отделки.

Для того, чтобы выложить камин такой конструкции, вам потребуется следующий материал:

Кирпич (огнеупорный и обычный красный) – 380 штук;

Задвижка размерами 240*130 – одна;

Железобетонная плита для портала и топок, изготавливаемая самостоятельно – 4 штуки;

Дверка для чистки размерами 130*130 – одна;

Металлические Г-образные штыри – два;

Каминная решётка – одна.

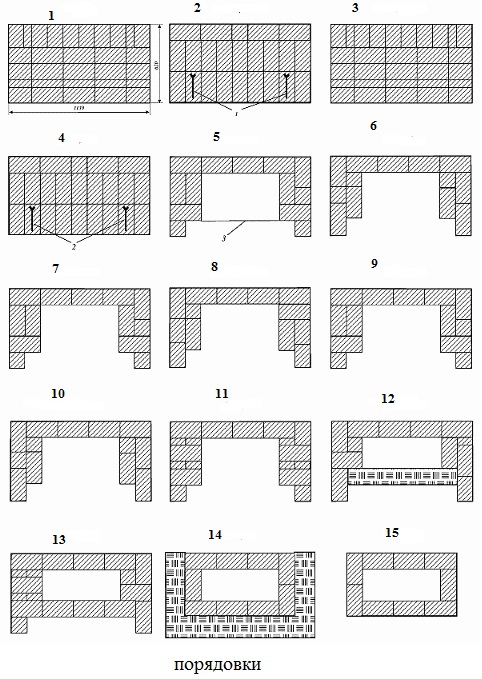

Конструкция данного изделия проста настолько, что подробного описания порядовок, на наш взгляд, не требуется. Для удобства работы здесь приведены все порядовки в чёрно-белом варианте и основные порядовки в цвете. Для того, чтобы можно было лучше ориентироваться в процессе работы.

Роль отсутствующего дымового зуба частично выполняется перекрытием газосборника. Оно же играет роль искрогасителя. Это позволяет снижать вероятность опрокидывания тяги.

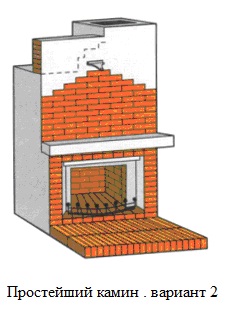

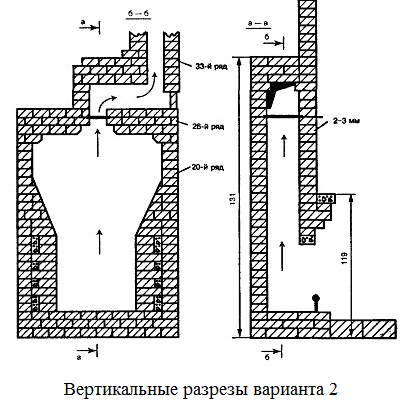

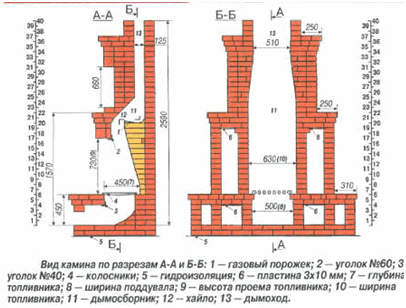

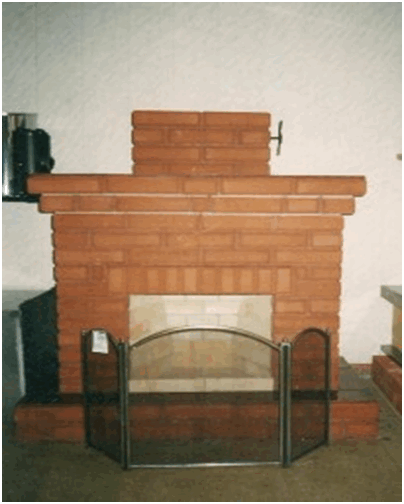

Теперь рассмотрим ещё одну конструкцию она немного сложнее. Высота кладки 33 ряда. Площадь основания 5*2,5 кирпича. Отделку лучше не использовать. Просто расшейте кладочные швы полукруглой расшивкой на глубину до 10 миллиметров. Неплохо будет смотреться и вариант, в котором для отделки будет использована терракотовая плитка. Возможно проведение частичного оштукатуривания конструкции (смотри рисунок).

Установка дымовой дверцы конструктивно не предусмотрена. Это, во-первых, упрощает кладку, а во-вторых, существенно удешевляет стоимость работ (дверка сегодня стоит 30 — 120 тысяч рублей). Для защиты помещения от задымления в данном случае используется дымовой канал, выполненный сквозным, что позволяет добиться высокой тяги (при правильном выборе места для камина). Теплоёмкость такого камина и его КПД можно считать чисто условными. Для того, чтобы несколько увеличить указанные показатели, используют проверенные технические решения: вдоль дымового канала и топливника кладутся пустые каналы с самоварниками.

Свою основную задачу, обеспечить максимально быстрый прогрев помещения после растопки, камин выполняет успешно. Причём гораздо лучше, чем камины, имеющие топки, закрытые дверцами.

Обращаем ваше внимание на то, что запрещено использовать дерево для выполнения вашей каминной доски. Лучше использовать для указанных целей мраморную плиту, либо плиту. изготовленную самостоятельно.

Этот камин уже требует отдельного фундамента. В целях пожарной безопасности перед ним выполнена пожарная разделка из кирпича, который выложен на ребро. Внутреннюю футеровку топливника выполняют из огнеупорного (шамотного) кирпича. Всю конструкцию камина кладут из полнотелого керамического кирпича, марка которого должна быть 125 или выше.

При кладке старайтесь выдерживать толщину швов в пределах 5 -7 миллиметров. До начала кладки стёсывайте неровности кирпича, притирая один к другому, это будет способствовать тонкому и ровному шву.

Проверяйте каждый ряд на горизонталь и вертикаль, используя для этого уровень. Если ваш опыт кладки невелик, то лучше делать это на каждом уложенном кирпиче.

Порядовки указанной конструкции многократно проверены в деле опытными мастерами. Поэтому не рекомендуется от них отклоняться, если вы не имеете для этого должного опыта.

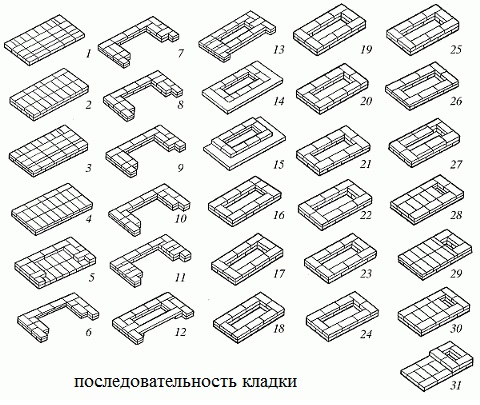

Схема кладки камина

Камины строят в квартирах, домах и дачах, выбирая подходящую форму, тип топлива и топки, материалы, способ установки. Прежде чем закупать строительные материалы, обязательно проектируют схему кладки камина и чертежи будущего сооружения.

Схема кладки камина зависит от вида камина

• закрытый (пламя и жилая зона разделены жаропрочной стеклянной дверью);
• открытый (огонь в камине отделен от жилой зоны только каминной решеткой);
• комбинированный (термостойкое стекло оснащено функцией закрытия — открытия).

По типу топлива, используемого в камине:

• дрова;
• природный или сжиженный газ;
• электричество (работает от электросети, живого пламени в камине нет);
• биотопливо, не оставляющее продуктов сгорания.

Камины без топлива (фальш-камины) — декоративные имитации каминов (топливо не сжигается, камин только элемент декора интерьера).

По форме камина:

• круглая;
• прямоугольная;
• треугольная;
• цилиндрическая;
• неклассическая (подвесные камины).

• угловое;
• внутренние закрытые камины (их располагают в стене, обычно возводя одновременно с домом);
• полуоткрытые внешние камины (не совмещены с конструктивными элементами дома);
• открытые камины (расположены в удалении от стен помещения);
• уличный камин;
• печь-камин (основная функция – отопление помещения).

Конструкция внутренней части камина

• Топливник и подтопливник (ниша, где происходит процесс горения и пространство под ней).
• Портал (внешняя часть камина, которая декоративно оформляет топку).
• Поддувальный канал (для доступа воздуха к пламени).
• Колосниковая решетка.
• Камера для золы.
• Дымовая задвижка (выдвигающаяся, в виде диска или в виде барабана).
• Дымовой карниз (выступающая в виде свода конструктивная часть камина, расположенная над открытой частью топки).
• Хайло (часть камина для сбора дыма).
• Дымоход.
• Дымовой зуб.
• Каминная полка.
• Насадки на трубу для защиты от ветра и обеспечения пожарной безопасности.

Общие этапы подготовки и постройки чертежа камина

Прежде чем строить чертеж, определяем желаемый вид камина, бюджет на его строительство, расположение в доме, внешний вид, включая отделку. Черновой вариант строят вручную, на листке в клетку, чистовой – на компьютере или той же бумаге, но уже точно сверяясь с размерами и масштабом.

Важно! Если планируется строительство кирпичного камина, необходимо учитывать его размеры (6,5 х 12 х 25) и размеры шва (около трех миллиметров).

• Измеряем помещение, где планируется установка камина, рисуем схему, придерживаясь масштаба. Должно получиться два чертежа: внешний вид камина и его разрез в вертикальной плоскости.
• На каждом чертеже обязательно помечать размеры, масштаб и вид используемого кирпича.
• Отмечаем на чертеже глубину фундамента (от пятидесяти сантиметров до полутора метров).
• Производим расчет топливника (камеры, где происходит сгорание топлива). Отношение объемов комнаты и ниши камина 1:50.
• Схематично строим портал камина. Отношение глубины к высоте два к трем или один к двум.
• Дымоход (отверстие) высчитывают и чертят в отношении к топке 1:8.
• Длину трубы вычисляют, измеряя расстояние от основания камина до козырька крыши и прибавляя к этому значению минимум 100 см.

Минимальный внутренний периметр трубы – 140 х 270 см.

После выполнения расчетов и построения изображения камина в пространстве, приступают к серии чертежей, отображающих каждый ряд кладки (вид сверху или горизонтальный разрезы).

Фундамент. Чертеж, этапы строительства

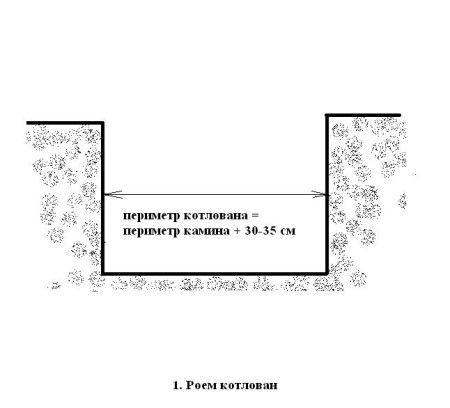

• Делаем разметку на полу, строго проверяя точность углов и линий, удаляем участок пола по намеченному контуру (роем котлован) глубиной от полуметра до полутора (в зависимости от конструкции будущего сооружения и его веса). Длину и ширину котлована делаем на 30-35 сантиметров больше, чем габариты кирпичной кладки камина.

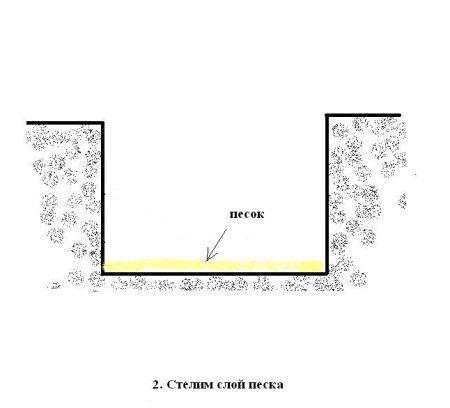

На дно вырытой ямы укладываем ряд песка, мелкого гравия или их смесь. Производим утрамбовку и выравнивание.

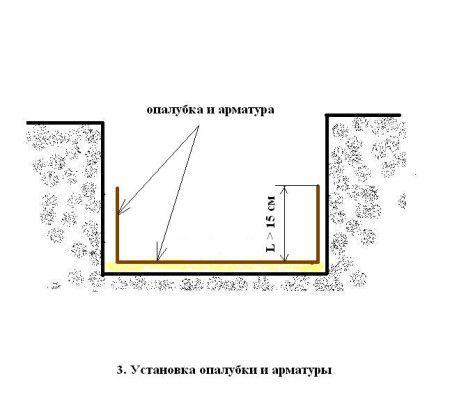

Опускаем на утрамбованный слой песка (гравия) опалубку, дополнительно обмазанную снаружи гидроизоляционным материалом (битумом и подобными). Высота опалубки не менее 15 см. Периметр опалубки = периметр камина + 15-20 см с каждой стороны. На дно опалубки стелим арматурные прутья, закрепляя их между собой при помощи сварочного аппарата (крест-накрест).

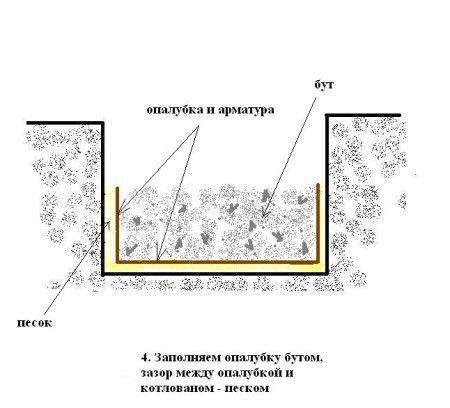

Заливаем опалубку смесью гравия, песка и цемента (бут), а зазор между стенками опалубки и стенками котлована заполняем чистым просеянным песком.

Правильность заливки фундамента для камина проверяют уровнем на каждом этапе.

• 1 Ряд.Сплошная кирпичная кладка (основание камина). Кирпичи разрезаются под различными углами, согласно чертежу.
• Во втором ряду оставляют пространство для монтажа металлического зольного ящика.
• 3 Ряд.Частично закладывают кирпичами зольник.
• 4 ряд.Желтым отмечено, где использовать шамотный кирпич. В этом ряду производят монтаж колосниковой решетки и начинают выкладывать топку.

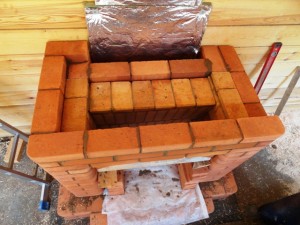

• 5 ряд.Строительство портала и стенок. Если необходимо выделить портал, кирпичную кладку сдвигают вперед на несколько миллиметров.

• 6 – 9. В этих рядах выкладывают топливник, согласно проекту, тщательно проверяя уровнем горизонтальность строения.

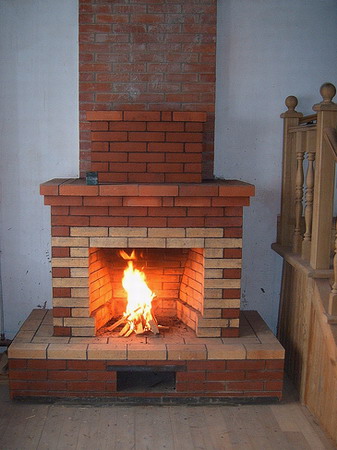

• 10. Формирование портала с использованием кружала или временных перемычек.

Важно! В том месте, где дымоход соприкасается с потолком, его обшивают фольгой или листами железа.

Последний пункт – установка металлических компонентов и отделка.

Понравилась статья?
Сохраните, чтобы не потерять!
