Как построить угловой камин из кирпича

Удобное расположение домашнего очага — угол возле внутренней стены, где он займет минимум полезной площади комнаты. В данной публикации приведено подробное руководство, как сложить угловой камин из кирпича, пользуясь готовыми чертежами и порядовками.

Устройство и размеры очага

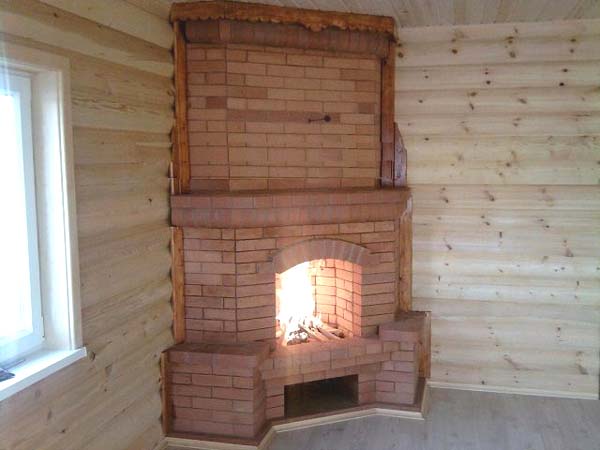

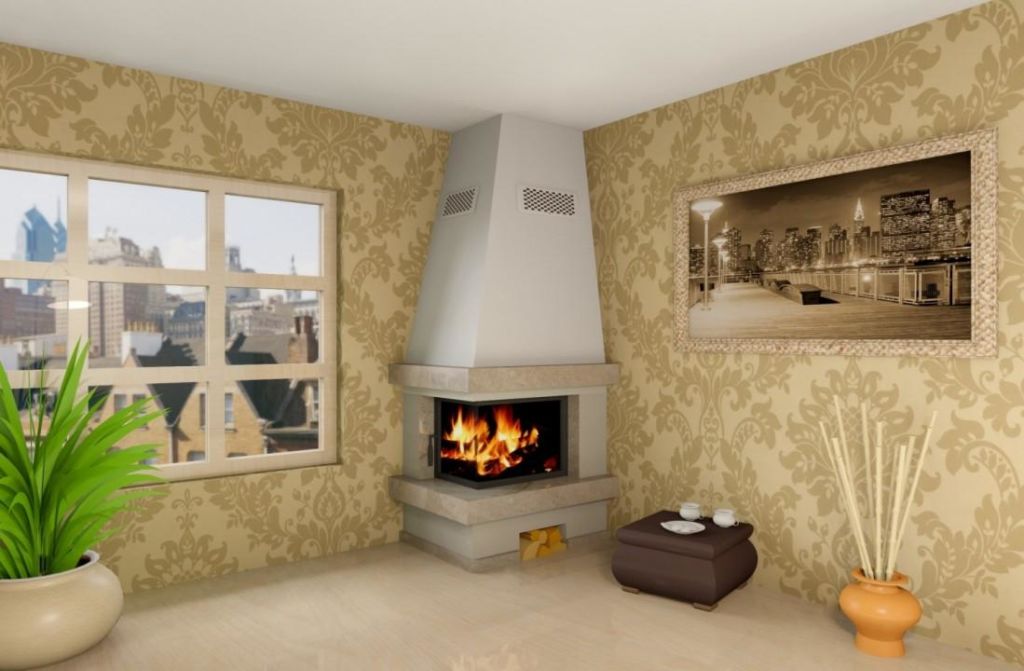

Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.

Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.

Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:

1. Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
2. При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит. Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
3. Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
4. Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
5. Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.

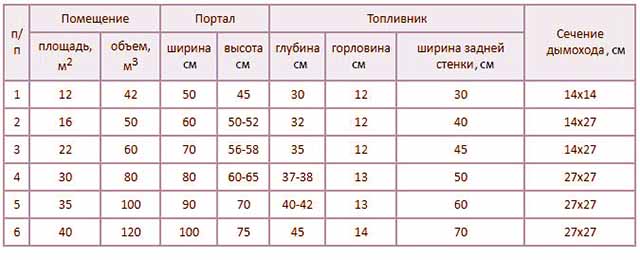

Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.

Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).

Совет. В квартире построить тяжелое кирпичное сооружение с дымоходом не получится. В других наших статьях рассмотрено 2 альтернативных варианта: вписать в интерьер фальшь-камин из картонной коробки либо сделать декоративный очаг с электрической имитацией пламени и обшить гипсокартоном.

Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:

Заготовка материалов

Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:

• керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
• кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
• задвижка дымоходной трубы 13 х 25 см;
• уголок металлический равнополочный 50 х 5 мм длиной 60 см;
• то же, 80 см в длину;
• сталь листовая толщиной 3 мм, размер – 40 х 60 см;
• асбест, базальтовый картон.

Примечание. Кладочный раствор – очищенная глина с песком – следует приобрести в виде готовой сухой смеси. Для огнеупорной кладки возьмите состав «Мертель МШ-28».

Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

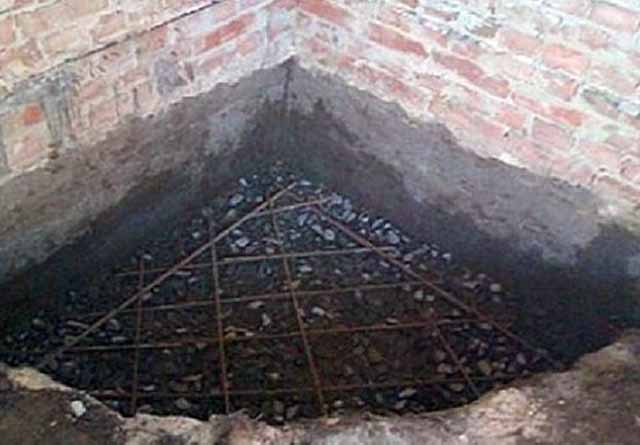

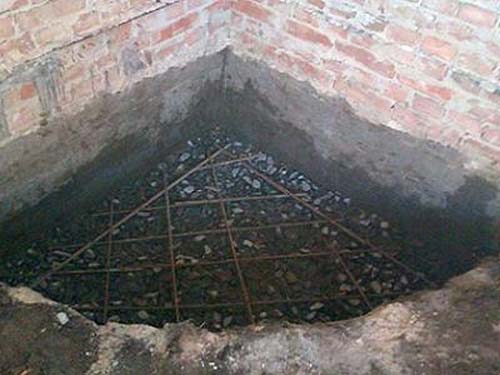

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания. Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм.

Справка. Первый ряд выступает вперед относительно строения и играет роль предтопочного листа, класть на полы металл для защиты от жара не придется.

Основание дровяного камина закладывается согласно пошаговой инструкции:

1. Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
2. До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
3. Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
4. Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
5. Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

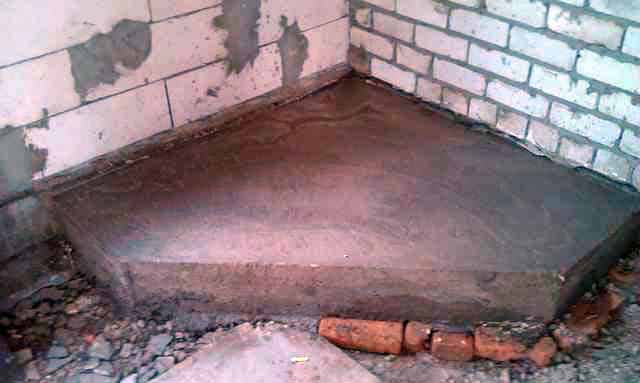

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Строительство камина согласно порядовке

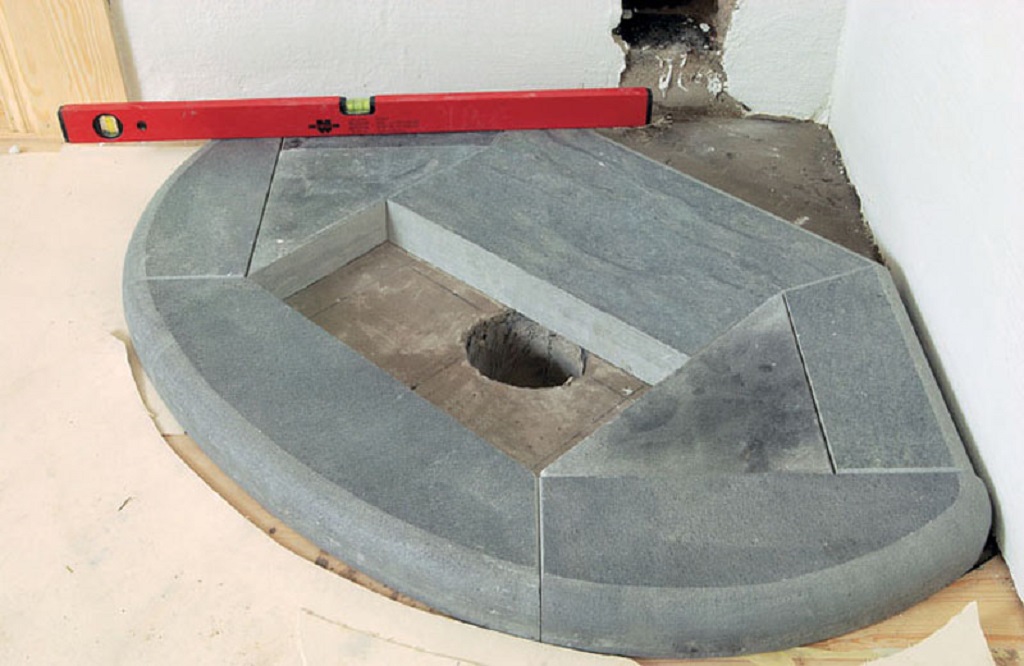

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

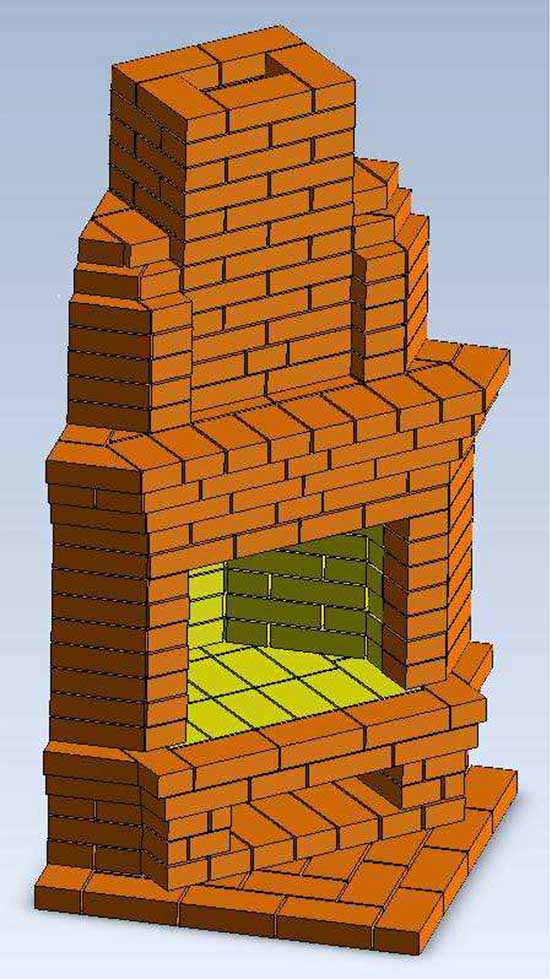

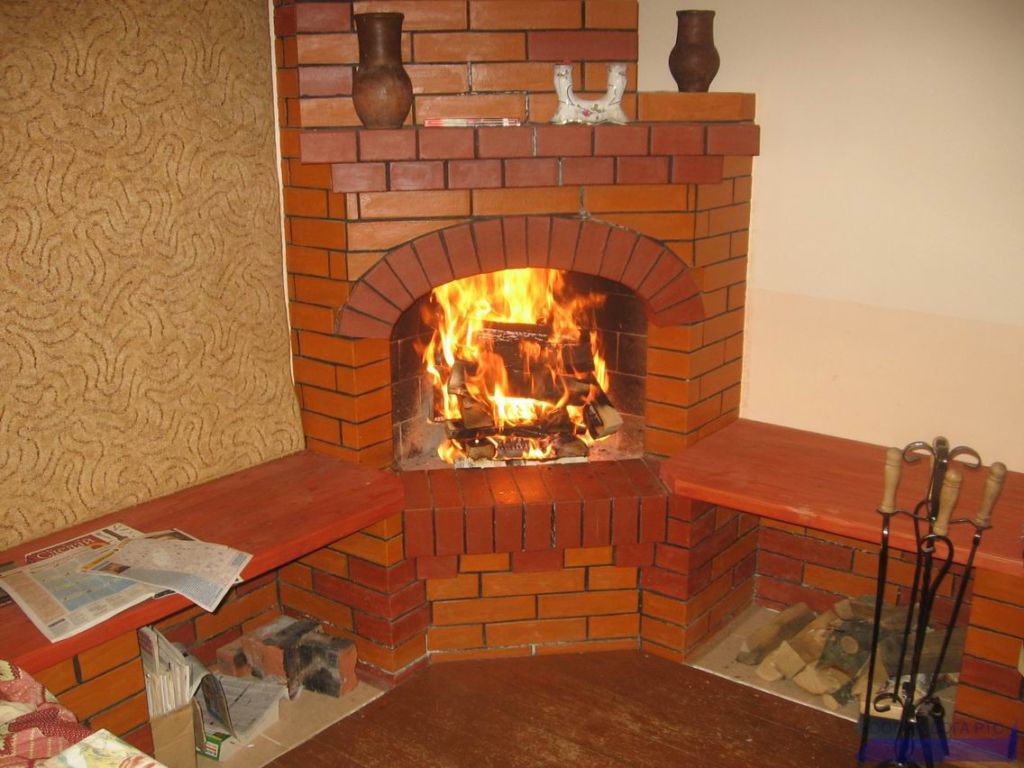

Так выглядит угловой очаг «Аннушка»

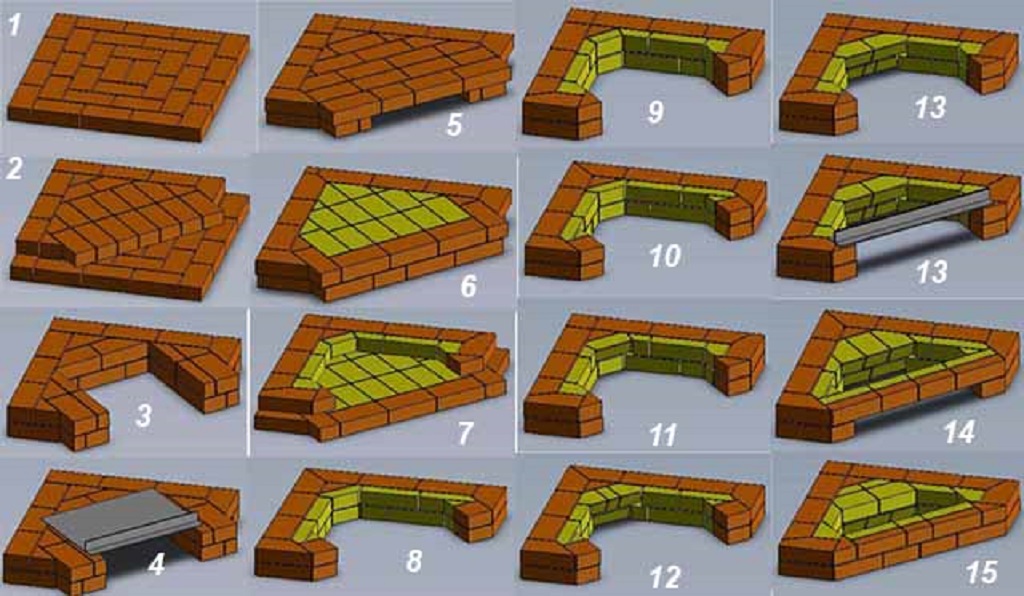

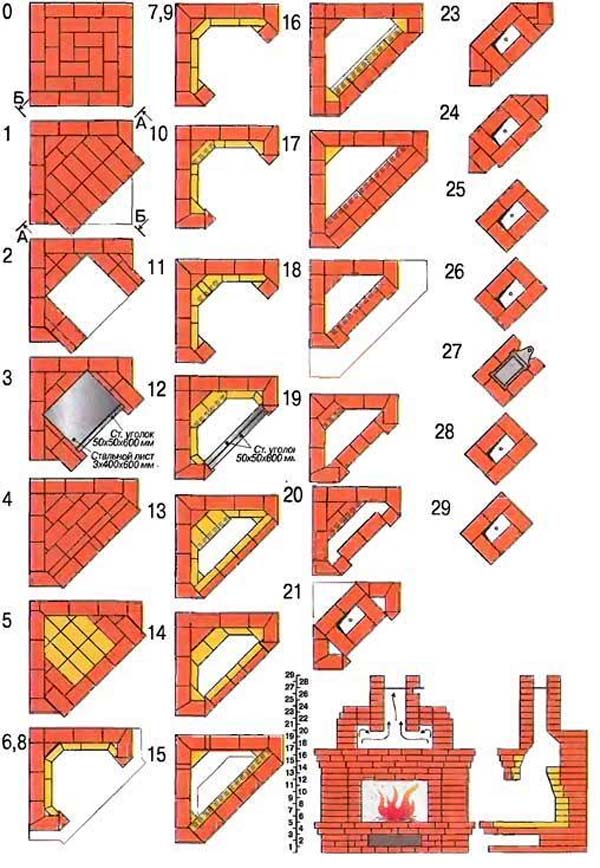

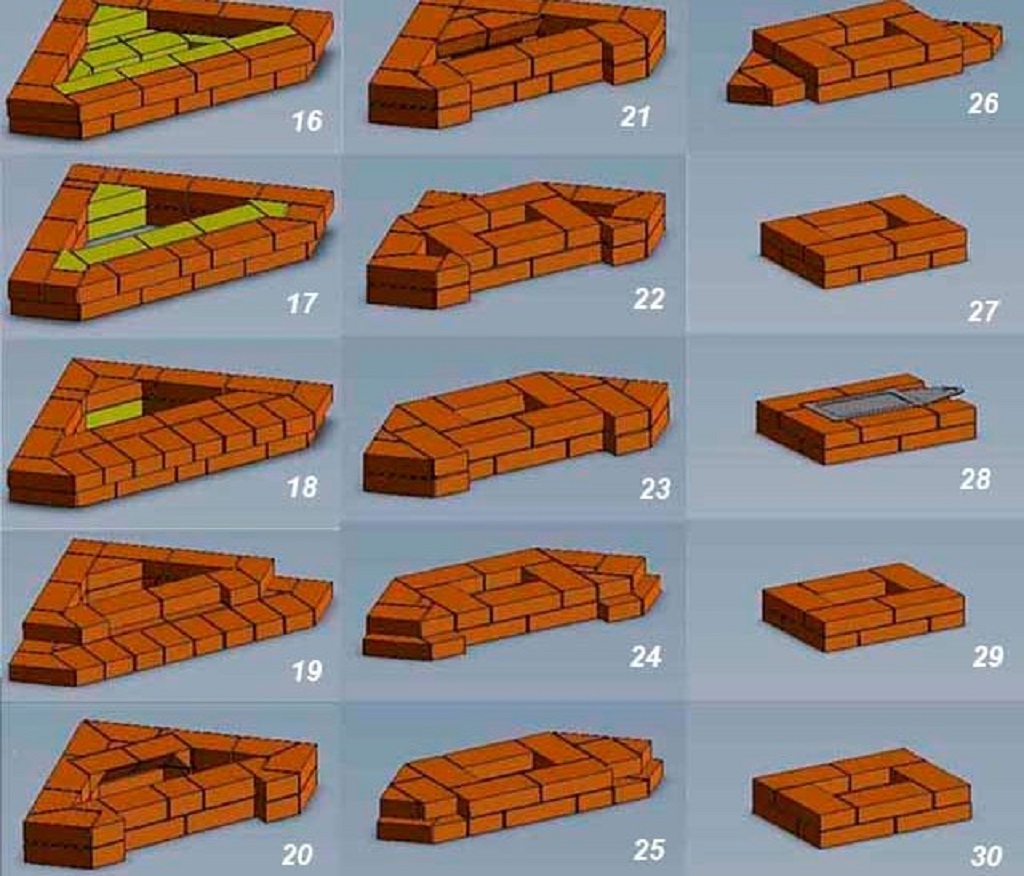

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.

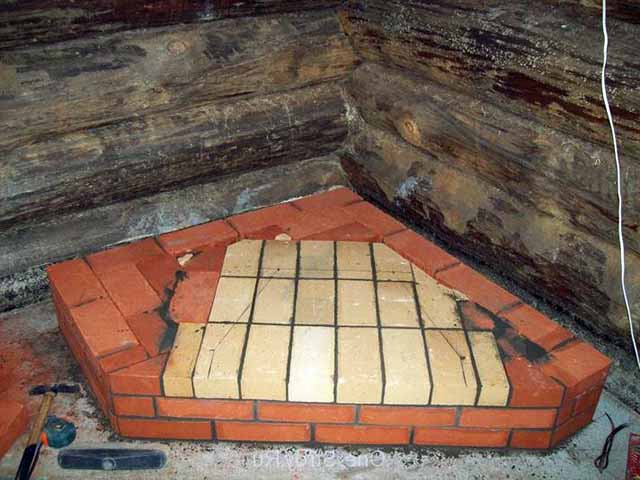

4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Примечание. При укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами.

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

1. Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.

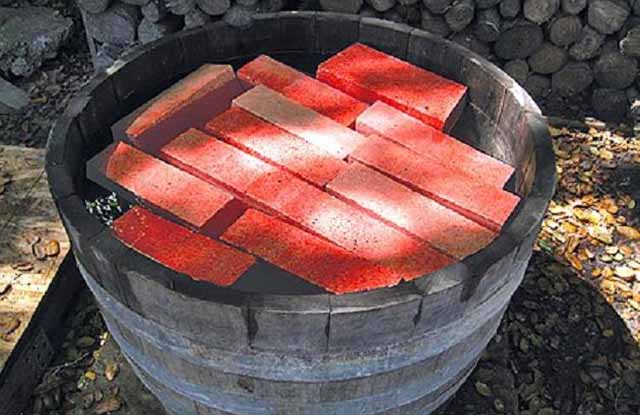

2. Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
3. Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
4. После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
5. Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
6. Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Совет. Правильно и быстро колоть кирпичи под различными углами умеют опытные печники. Вам же рекомендуется резать камни болгаркой по намеченным карандашом линиям.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Заключение

Браться за кладку угловых каминов новичкам не рекомендуется, сначала нужно потренироваться на более простой печке или плите. В порядовках вы могли заметить немалое количество косых подрезов и стесанных граней, которые сделать без навыков довольно сложно. Пока вы научитесь, израсходуете впустую дорогостоящий стройматериал, поэтому найдите способ приобрести опыт либо пригласите для консультации печника.

Как построить угловой камин

Пожалуй, не найдется домовладельца, который не пожелал, будь у него такая возможность, поставить у себя дома камин. Особый интерес представляют угловые камины, поскольку очень гармонично вписываются в интерьер любого помещения и не отнимают полезную площадь посреди комнаты. О том, как осуществить подобное желание, рассчитать и сделать угловой камин своими руками, будет описано в данном материале.

С чего начать возведение камина?

Подобные источники тепла не отличаются большой эффективностью (КПД – 15%) и обогревают пространство комнаты в пределах видимости с помощью инфракрасного излучения. Исключением являются современные камины со встроенной металлической топкой закрытого типа. По сути, это та же дровяная печь в виде камина, соответственно, ее КПД составляет 45—50%.

Для начала следует произвести расчет и подобрать для себя подходящий проект углового камина, их существует великое множество. Источники – техническая литература, специализированные интернет-ресурсы, да еще наша статья, где мы представим вашему вниманию несколько несложных схем. Алгоритм действий следующий:

• расчет углового камина в соответствии с размерами помещения:
• подбор проекта и при необходимости его корректировка под вашу площадь;
• подготовка инструмента и материалов;
• устройство фундамента;
• возведение самого очага;
• пробная протопка.

Примечание. В отдельных случаях выполняется облицовка стенок камина различными материалами под интерьер комнаты.

Расчет размеров камина

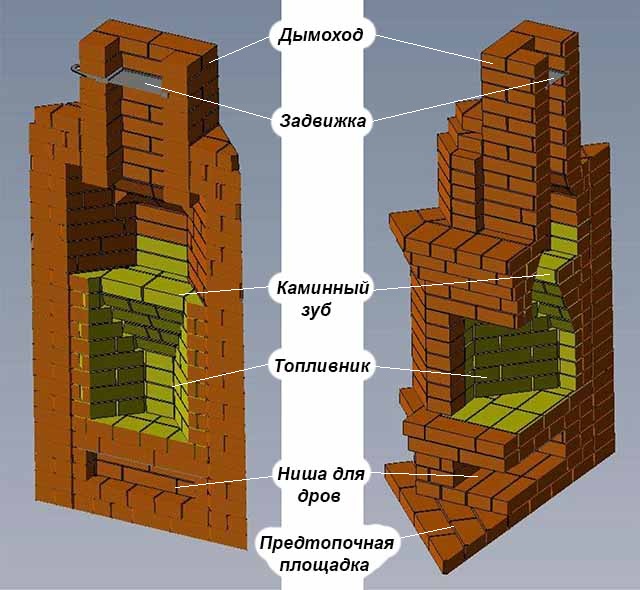

Чтобы понимать, о чем пойдет речь далее, ниже на рисунке представлено устройство камина, где показаны его основные элементы:

Расчету подлежат размеры топочной камеры и сечения дымохода. Если она будет слишком велика или, наоборот, мала для вашей комнаты, то сооружение будет дымить внутрь либо совсем слабо обогревать пространство помещения. Поэтому строительство каминов подчиняется определенным правилам:

• площадь открытой части топки (иначе – портала, устья) составляет не больше 2% от квадратуры комнаты. При этом ее высота не превышает глубину топливника больше, чем в 2 раза;
• подовая часть топки имеет размер, равный площади устья, умноженной на коэффициент 0.7;
• ширина топливника на 20—40% больше, чем его высота. Глубину определяют, умножая значение высоты на коэффициент 0.5—0.7;
• дымоход в нижней части имеет сечение, составляющее 10—15% от площади портала. При этом рекомендуется соблюдать коническую форму проходного сечения дымовой трубы;
• высота дымохода от пода топки до среза трубы – не менее 5 м. Минимальное сечение – 140 х 270 мм;
• при наличии в конструкции поддувального канала его сечение надо выдержать размером не менее 200 см2.

Чтобы было удобнее рассчитывать размеры углового камина, ниже в таблице показаны размеры всех его элементов для помещений с различной площадью:

Выбор проекта углового камина

Представим некоторые проекты, представляющие интерес с точки зрения простоты выполнения работ. Первый – это обычный камин для небольшой комнаты площадью до 15 м2. Если ваше помещение имеет большие габариты, то придется сделать перерасчет проекта по новым данным.

Здесь не обойтись без помощи опытного мастера – печника, самостоятельно подобрать порядовки под новые размеры вам будет затруднительно. Ниже показана порядовка для углового камина простой конструкции:

Несколько сложнее следующий проект, зато он более интересен с точки зрения эффективности теплоотдачи и эстетичности внешнего вида. Это камин с порталом размерами 62 х 52 см, предназначенный для комнат площадью 15—20 м2. Устройство этого очага предусматривает не только нижние отверстия для забора воздуха, но и верхние проемы – душники, откуда выходит нагретый воздух, благодаря чему прогрев помещения происходит интенсивнее. Данная угловая печь-камин потребует для строительства следующие материалы и печные приборы:

• кирпич красный керамический размером 250 х 120 х 65 мм – 320 шт.;
• глина – 0.1 м3;
• песок – 0.1 м3;
• дверца размерами 130 х 140 мм – 1 шт.;
• решетка колосниковая 250 х 250 мм;
• стальной лист (нержавейка) толщиной 2—3 мм – 0.3 м2;
• сталь листовая толщиной 2—3 мм – 1.15 м2;
• уголок 32 х 32 х 4 мм – 0.7 м;
• рубероид – 2 м2;
• асбест в листах – 1.5 м2.

Примечание. Спецификация материалов дана, чтобы возвести угловой камин из кирпича до дымовой трубы. Для ее кладки понадобится дополнительно от 120 до 180 шт. красного кирпича в зависимости от высоты перекрытия и кровли.

Конструкцией предусмотрено армирование кладки стальной проволокой мягкой структуры диаметром 2 мм. Кроме того, внутренний проход дымовой трубы выполняется из обычной листовой стали, а затем обкладывается кирпичом с зазором 60 мм, внутреннее сечение должно составлять 130 х 260 мм. Также из нержавеющей стали изготавливается отражающий экран, устанавливаемый внутрь топки. Чертежи этих деталей, да еще зольного ящика – на рисунке:

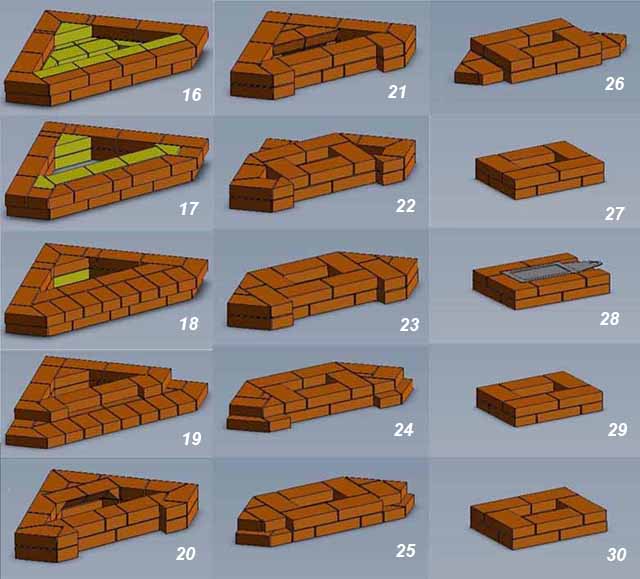

Порядовки и чертежи углового камина из кирпича с повышенной теплоотдачей можно увидеть на следующем рисунке:

Подготовительный этап

К подготовке относятся такие процедуры, как приобретение строительных материалов и необходимых инструментов. Главный материал – керамический кирпич, он должен быть полнотелым, без трещин и видимых повреждений, желательно, с гладкими боковыми поверхностями.

Примечание. Если проектом предусматривается кладка топливника из шамотного (огнеупорного) кирпича, то к нему предъявляются такие же жесткие требования.

Даже чтобы построить маленький камин, необходим минимальный набор инструмента, включающий в себя:

• измерительные приспособления (уровень, рулетка, отвес);
• кладочные инструменты (кельма, мастерок, терка);
• инструмент для резки или колки камней (кирка, болгарка).

Как правило, все угловые классические камины из кирпича строятся на глиняно-песчаном растворе в соотношении 1 : 1. Его можно приобрести в готовом сухом виде в торговой сети либо действовать дедовским методом: накопать глины, замочить ее в воде на 3 суток, а потом продавить сквозь сито. Смесь перемешивается с водой до такой степени, чтобы раствор легко сползал с мастерка, но не содержал лишней воды.

Устройство фундамента

Проще и надежнее всего выполнить фундамент в виде железобетонной плиты. Для этого нужно углубиться в землю на 30 см, утрамбовать ее и насыпать подушку из щебня высотой 100 мм. Затем, отступив 50 мм от существующих стен, установить опалубку из досок, а затем накрыть ее вместе с ямой полиэтиленовой пленкой. Она послужит гидроизоляцией, а из бетона не будет уходить молочко.

Важно. Размеры фундамента должны превосходить габариты камина не менее чем на 5 см в каждую сторону. Связывать его с основанием здания не допускается.

Внутрь не помешает на небольших подставках уложить сетку, связанную из арматуры диаметром 10—12 мм. Размеры ячеек сетки – 100—150 мм. Состав бетона для ручного размешивания таков: 1 часть цемента М400, 3 части песка, 7 частей щебня средней крупности. Готовый бетон укладывают в опалубку поверх пленки, заглаживают теркой по уровню и оставляют до полного затвердевания на 3 недели.

Возведение углового камина

В принципе, кладка камина практически не отличается от возведения кирпичных печей. Основание укрывается рубероидом, после чего производится кладка в соответствии с порядовками. До начала возведения поверхности стен, прилегающих к камину сзади, укрывают листами асбеста, поверх которого рекомендуется наклеить теплоотражающий слой из алюминиевой фольги. Кладочные работы ведут, соблюдая такие правила:

• каждый ряд выкладывают «на сухую», подгоняют камни, а затем кладут на раствор;
• кирпичи перед укладкой обязательно погружают в воду на пару минут;
• раствор наносится мастерком на предыдущий ряд, а не на новый кирпич;
• кирпич на месте фиксируют сильным нажатием или легким пристукиванием;
• самая гладкая сторона камня должна быть повернута внутрь камина;
• остатки выбившегося раствора убирают, а стену вытирают насухо каждые 3—4 ряда.
• соблюдение горизонтали и вертикали проверяют на каждом ряду кладки.

Совет. Если не планируется делать оформление угловых каминов, то во время кладки рекомендуется недотягивать раствор до лицевой части стенки. Тогда получится красивый щелевидный шов.

Угловой фальш-камин из гипсокартона

В связи с тем, что на рынке появилось множество современных изделий и материалов, строительство каминов значительно упростилось. Очень популярными стали каминные топки из металла со стеклянной дверцей и декоративные электрокамины. По сути, металлическая топка – это та же печь, к ней присоединяют дымоход из сэндвич–трубы, а снаружи все сооружение оформляется в виде камина. Это осуществляется с помощью гипсокартонных листов, как показано на схеме:

Важно. Чтобы установить своими руками металлическую топку и оформить как угловой камин, в целях пожарной безопасности нужно брать огнестойкий гипсокартон.

Как видите, кладка из кирпича или камня возводится только на высоту каминной топки, а дымоходная труба зашивается гипсокартонными листами. Для циркуляции воздуха в них встраиваются вентиляционные решетки. Еще проще и совсем без фундамента можно устроить электрический фальш-камин и облицевать его гипсокартоном по оцинкованным профилям.

Примечание. На фото показана сборка обычного пристенного камина, но принцип монтажа остается таким же.

Смонтированные ГКЛ можно облицевать искусственным камнем, оклеить обоями или другим материалом, выбор очень широкий. Правда, подобный угловой камин из гипсокартона не принесет в дом много тепла, но как яркий элемент интерьера смотреться будет замечательно.

Заключение

Самостоятельно одолеть подобное строительство не так уж просто. Надо правильно выбрать место, вывести кирпичный дымоход, сложить камин по всем правилам и выполнить отделку. В этом деле вам могут помочь советы мастера-печника, мы рекомендуем консультироваться с ним постоянно. Тогда домашний угловой камин, построенный своими руками, принесет в ваш дом тепло и уют, а еще в нем можно жарить мясо или печь рыбу.

Угловой камин из кирпича с порядовкой и размерами

В статье я рассмотрю преимущества использования и особенности углового камина, его габариты и способы постройки. Подскажу, как рассчитать конструкцию,- и какие материалы потребуются для работы. Опишу последовательность кладки и поясню, как его вписать в интерьер помещения.

Особенности углового камина

Если вы хозяин дома за городом, то будет приятно посидеть холодным вечером возле удобного камина. В маленькой комнате сложно сложить конструкцию большого размера. Проще изготовить небольшой угловой вариант, эту работу сделает и неопытный печник.

Одни виды кладут из кирпича, другие собирают, комбинируя кирпичную кладку и детали из металла.

Комбинированный камин стоит дешевле, чем сложенный из одного кирпича.

Преимущества от устройства углового камина:

1. Главное – экономия денег на покупку материала, его нужно меньше чем при постройке конструкции островного или пристенного камина.
2. Второе – разумное использование объема комнаты, его компактность дает возможность поместить его как в среднем загородном доме, так и в дачном домике;
3. У конструкции несложная схема кладки, в ней разберется и начинающий печник. Даже неровная кладка не ухудшит внешний вид помещения – сложенную конструкцию можно покрыть керамической плиткой.

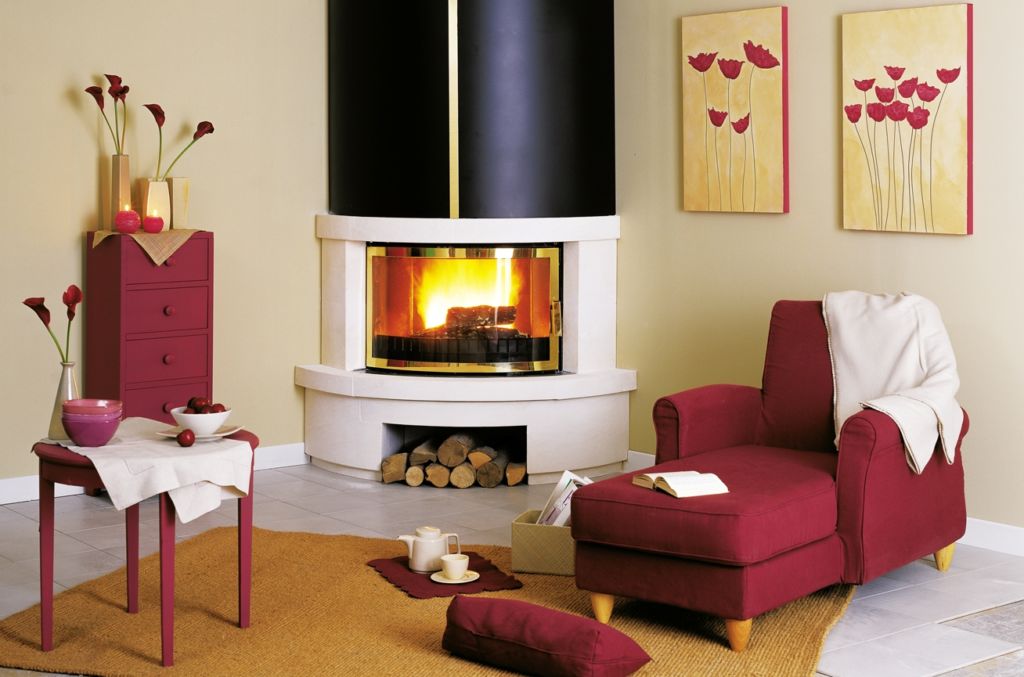

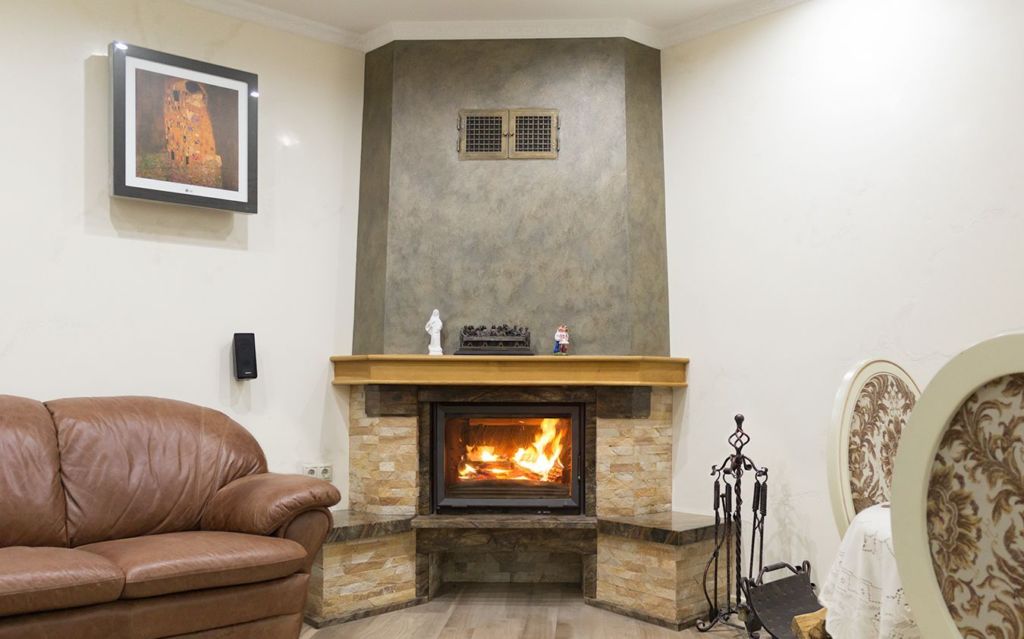

Угловой камин

Угловой камин создаст в помещении уют, позволит провести ненастный вечер в комфорте.

Устройство и размеры очага

Очаг имеет топливник, конусообразный приемник для дыма и прямой дымоход. Треугольные конструкции отличаются только сечением в виде треугольника, что осложняет процесс кладки.

Принцип его работы не отличается от обычного – сухие дрова горят в открытой топке, образующийся при этом дым уходит через дымоход. Часть тепла отражает в помещение каминный зуб (примерно 20%), а все остальное теряется вместе с уходящим дымом.

Если тяга плохая то дым будет проникать в комнату, а слишком сильная тяга станет причиной больших теплопотерь. По этой причине нужно подбирать оптимальное сечение дымового канала с учетом размера топочной ниши и площади помещения.

Горящие дрова иногда выстреливают сквозь фронтальный проем кусочками жара.

Камин стоящий вплотную к деревянным стенам, нужно изолировать оцинкованным металлом.

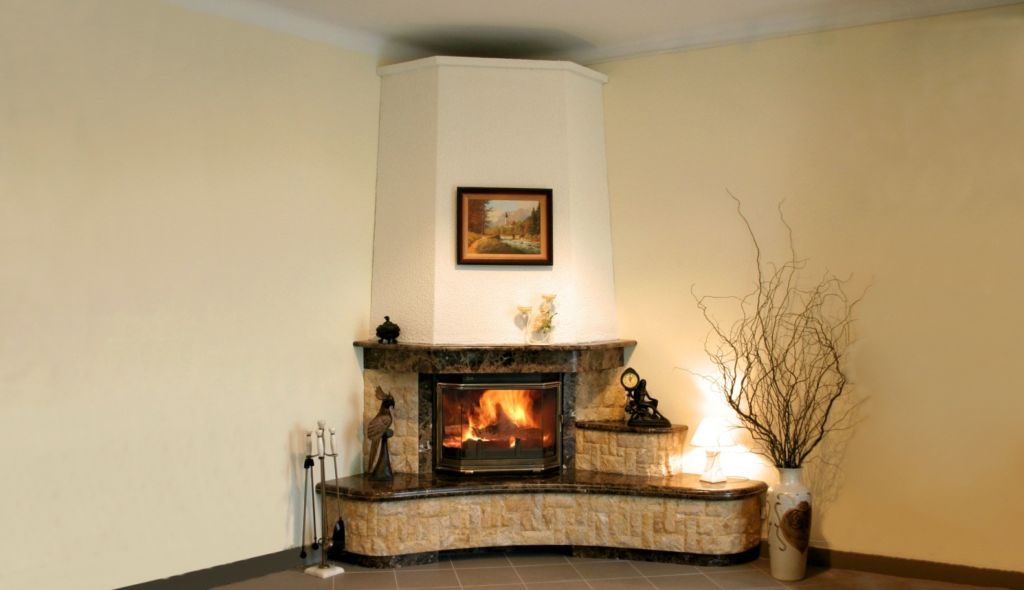

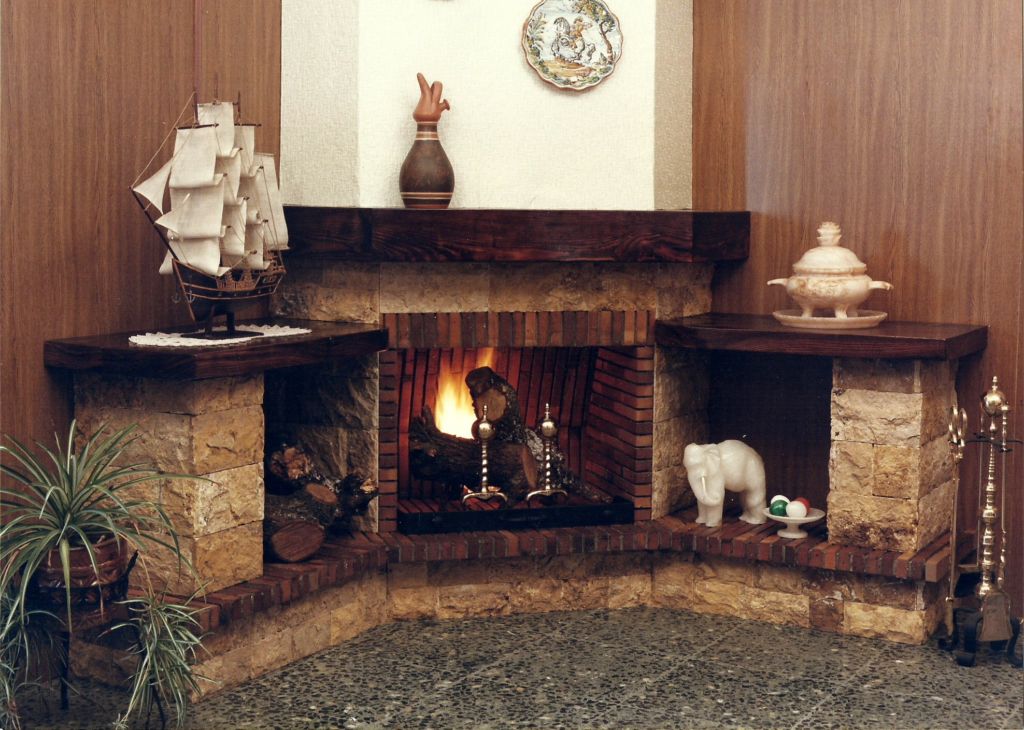

Угловой камин экономит свободную площадь в помещении

Расчеты нужных размеров упростит таблица, в которых приведены сечение дымохода и размеры портала с учетом объема и площади помещения.

В квартире сделать массивный кирпичный камин не получится.

Нередко в частных домах используют упрощенный метод кладки кирпичного очага с вмурованной в нем чугунной топки.

Как построить конструкцию из кирпича

В стенах расположенного возле окна камина создается устойчивая тяга, благодаря небольшим сквознякам в помещении.

• Сначала выбирают комнату и угол, в котором разместится конструкция;
• На бумаге подготавливают общий эскиз, позволяющий зрительно оценить, подходит ли конструкция к дизайну помещения;
• Учитывая расположения перекрытий и частей стропильной системы, подготавливают рабочий чертеж-проект.

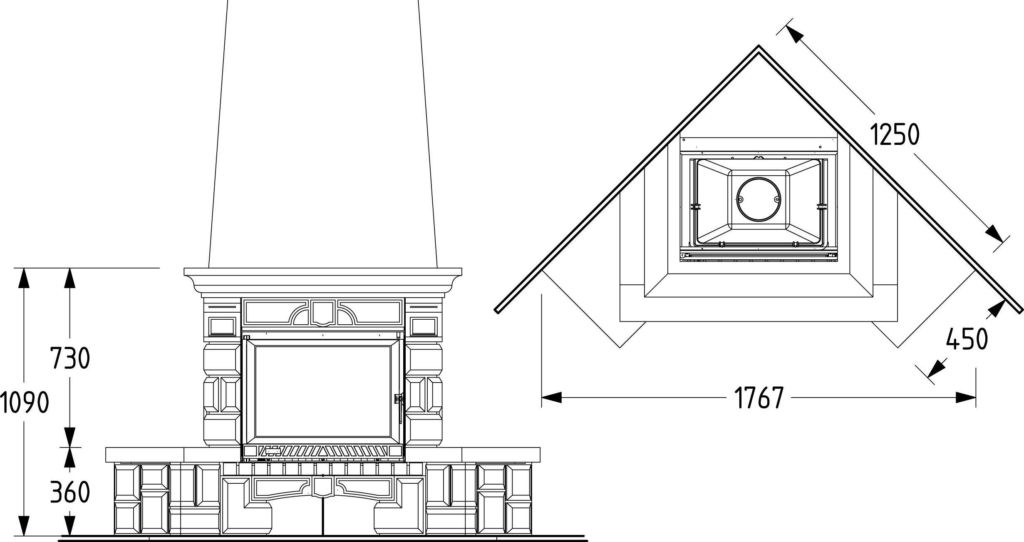

Чертёж углового камина

Топка бывает разной формы, в каждой модели — используют собственный вариант. Выбирая конструкцию камина, сначала решают, какой она будет, так как потом ее переделать не получится. Угловой делают с топкой из чугуна или сложенной из шамотного кирпича.

Расчет габаритов

Расчет производится с учетом общей площади помещения. При упрощенном расчете площадь комнаты делят на 50 – это значение даст примерные габариты окна топки. К примеру, в небольшом помещении хватит камина с топкой площадью 0,32-0,54 м².

Монтаж углового камина можно производить после проектировки дома

Каминное окно нужно делать в пропорции 3:2, при этом ширина очага должна быть больше его высоты. Важна глубина топки – она прямо влияет на эффективность конструкции, нужно ее делать 1/2-2/3 от высоты топки. При большой топке, уменьшается теплоотдача – много тепла вылетит прямо в трубу. Если у нее будет недостаточная глубина, в помещение начнет попадать дым, появится копоть на потолке и стенах.

Дымоход

Для качественного удаления дыма, важны характеристики дымохода, они влияют на горение дров и тягу в трубе. Нужно правильно рассчитать высоту трубы, сечение дымохода. По правилам безопасности, нельзя диаметр дымохода делать меньше 15-17 см, оптимальная пропорция сечения дымоходного канала 1/10 площади топки.

Длину дымохода нужно делать не ниже 5 метров, если жилой дом высокий, то его длину нужно увеличить (труба должна быть выше кровли здания).

Дымоход также находится в угловой части комнаты, не занимая всю стену

Материалы и инструменты

Рассчитав и подготовив проект, заготавливают строительные материалы и инструменты. Сперва нужно решить, будет ли отделываться конструкция, или вы камин сложите под расшивку. Это влияет на выбор кирпича. Работы и заготовку материалов начинают с подготовки фундамента для конструкции.

Фундамент

Камин весит меньше чем полноценная печь, и для него не нужно большое основание. Если дом построен на плитном фундаменте, то он подойдет для углового сооружения. Если под домом ленточное основание, то потребуется поработать дополнительно.

Дальше делают опалубку, понадобится дюймовые доски. Иногда для устройства опалубки вместо досок используют стальной лист, он удобней, если у вас фундамент сложной или полукруглой формы. В опалубке собирают арматурный каркас из металлических прутьев 8-10 мм диаметром. Их связывают вместе стальной проволокой, формируя сетку. Для создания подушки под основанием и смешивания раствора, потребуются чистый песок и щебень средней фракции.

Основа камина должна выкладываться в любом случае, независимо от того, каким типом фундамента обладает дом

Кладка камина и дымохода

Устройство стенок и дымохода для камина производится из таких материалов:

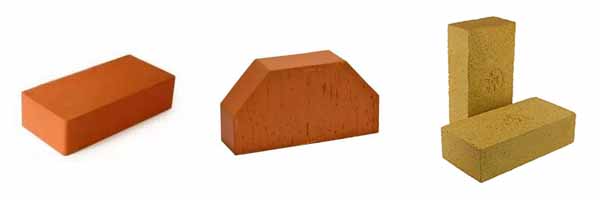

• Потребуется купить 2 вида кирпича – шамотный и красный полнотелый;
• При декорации камина расшивкой, покупают керамический кирпич высокого качества. Если будет внешняя отделка, используют обычный рядовой красный кирпич;
• Шамотный кирпич отлично выдерживает высокую температуру, из него кладут топку и низ дымохода.

На маленький угловой камин необходимо купить 350-650 единиц кирпича. При покупке материала для кладки, покупают больше на 10-12% – он понадобится при обнаружении бракованных экземпляров или в случае непредвиденной порчи.

Раствор готовят из глины и песка, при недостаточном опыте сложно подобрать глину подходящей жирности и замешать раствор в необходимой пропорции. Поэтому новичкам в печном деле лучше использовать готовые составы, которые нужно только замешать по инструкции указанной на упаковке. Эти смеси продают в специализированных магазинах.

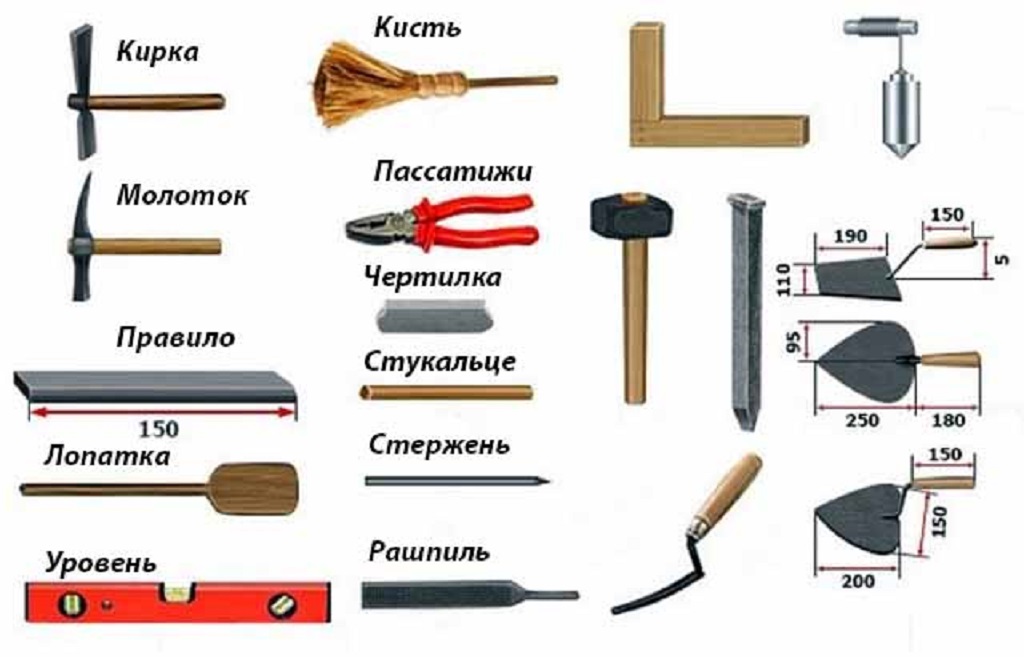

Для устройства кладки из инструментов потребуются:

1. Молоток-кирка требуется для раскалывания кирпича.
2. Мастерки разного размера.
3. Большая кельма.
4. Уровень.
5. Отвес.
6. Шнур для ровной кладки рядов.
7. Киянка для выравнивания кирпичей.
8. Правило.
9. Посуда для подготовки раствора.
10. Расшивка для разделки швов.

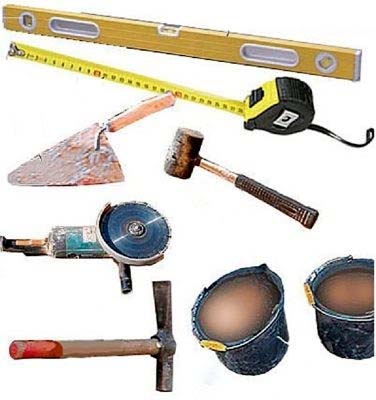

Необходимые инструменты

Изготовление углового камина

Если необходимо делать фундамент, то работу делают по схеме:

• Сначала в грунте роют яму 400-500 мм глубиной, шире камина на 100-120 мм;
• Дно углубления засыпают песком, толщиной 100-120 мм. Слой песка уплотняют, поливая водой и утрамбовывая;
• На песчаную подушку насыпают слой щебня, его делают такой же толщины, как и песчаный слой;
• На щебне собирают арматурный каркас;
• Обшивают стены деревянного дома асбестовыми листами;

Устанавливают опалубку из досок, если фундамент фигурный или полукруглый, то лучше его оградить металлическим листом.

Кладка

После этого начинайте класть первый ряд.

Кладка производится так:

1. От края основания, отступая на 5 см, выкладывают на сухую первый ряд кирпичей;
2. С помощью деревянной планки и угольника, выравнивают этот ряд и выставляют углы под 90 градусов;
3. Меряют рулеткой диагонали, отклонение не должно быть более 5 мм;
4. После выравнивания кладут кирпичи на раствор.

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности При укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами

Дальше ряды кладут так же – подгонка кладки на сухую, укладка кирпичей на раствор. Все ряды проверяется с помощью уровня и отвеса.

Есть простой способ, обеспечить правильность кладки. Когда будут выложены первые 2 ряда, угловые точки с помощью отвеса переносят на потолок и вбивают в этих местах гвозди. К ним привязывают бечевки с грузом, которые они будут служить маркерами.

Верхний ряд кладут без раствора на металле. Своды арок делают с помощью деревянных шаблонов – кружал.

Интересные решения в дизайне интерьера

Для новичка сложить камин – сложная работа. Сперва потренируйтесь на несложных конструкциях – сделайте барбекю, мангал или гриль во дворе. Попробуйте на практике и прочувствуйте все тонкости создания кладки.

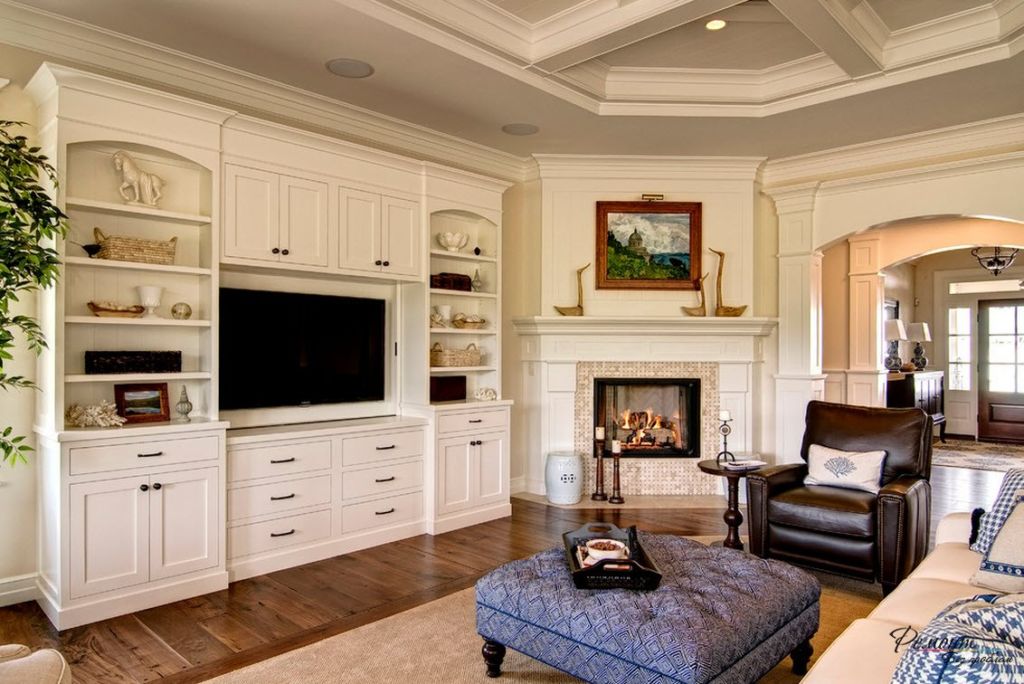

Угловой камин в интерьере гостиной Угловой камин в интерьере Камин угловой с топкой

Неплохо проконсультироваться у опытного печника.

Угловой камин своими руками: пошаговая инструкция, схема, чертеж

Угловой камин – наиболее оптимальный с точки зрения размещения в небольших помещениях. Много места агрегат не занимает, однако единственное условие правильной эксплуатации – это качественно выполненные работы по монтажу и проводке коммуникаций. Особое требование предпринимается к дымоходной части, учитывая конструктивные особенности прокладки в угловых частях дома, понадобиться проводить дополнительные расчеты.

Как выбрать место под строительство?

Угловые камины для своего дома тем и отличаются, что имеют определенные нюансы по размещению. Допустим в некоторых случаях, они оправданы, но, а где-то наоборот, человек хочет именно там уместить его, но по технологическим причинам, это просто не реально сделать. Не забывайте, что проводка тех же дымоотводящих систем довольно проблематична в таких местах.

Выбирая угловую зону в помещении, позаботьтесь о том, чтобы к месту можно было подвести трубу от дымохода. Учитывайте при этом тот фактор, что канал нельзя располагать в горизонтальном положении более чем на 3 метра. В некоторых случаях, как, к примеру, с каминами, эта величина может быть еще меньше. Лучшее решение, которое вы можете принять – это доверить проект углового камина специалистам. Они смогут провести все необходимые измерения, проведут анализ несущих способностей фундамента, возможность прокладки отводящих систем через кровлю, в конкретно взятом месте.

Что понадобится для кладки камина?

Для того чтобы построить собственный угловой камин из кирпича, вам понадобится в первую очередь обзавестись необходимыми инструментами и материалами. К примеру, из инструмента приобретите:

1. Уровень, с его помощью легко выставлять горизонты и проводить кладку идеально ровно, как для новичка.
2. «Метр». Рулетка понадобится для измерений, с ней намного проще работать, что-то измерять, к примеру, не всегда придется укладывать цельный материал.
3. Мастерков лучше купить несколько, для удобств и нескольких типоразмеров.
4. Резиновый молоток просто обязателен, с его помощью будете исправлять неточности.
5. Шлиф машина либо болгарка, но для неё требуется специальный алмазный диск. Эти приспособления необходимы для точного и ровного пропила кирпичей.
6. Емкости разного объема.
7. Несколько шпателей.
8. Отвес поможет определить отклонения от плоскости.
9. Правило понадобится для разравнивания «подушки».
10. Без уголка не обойтись при разметке поворотов.
11. Лопата, понадобится еще на моменте заливки основания.

Что касается материалов, то выбор тут нужно отдавать в зависимости от предпочтений и требований для будущего камина. Угловой дровяной камин, потребует такого перечня материалов:

• Кирпича, используйте маркировку не ниже М200.
• Песок.
• Глина (огнеупорная).
• Щебень (2-6 мм.)
• Арматура, уголки.
• Решетка для колосников.
• Экран.
• Гидроизоляция, к примеру, подойдет обычный рубероид.
• Для дымохода используйте также искраулавливатель.

Пропорции углового камина

Для любого типа камина, существуют определенные пропорции, которые просто обязательно использовать при проектировании. К примеру, камин в углу значительно влияет на функциональность и безопасность всей конструкции дома. Поэтому в доме, особенно маленьких небольших размеров нужно учитывать некоторые правила. Для наглядности приведем пошаговую инструкцию, как самостоятельно сделать проект, учитывая габариты. Итак:

• Возьмите обычный клетчатый лист бумаги, и изобразите там комнату, естественно с учетом площади.
• Объем топливного отделения камина, должен равняться 1/20, или 2% от комнаты.
• Пропорции глубины высчитываются по другой типографии, здесь необходимо учесть, что минимальное соотношение должно составлять 1⁄2 или 2/3. Так добиваются меньшей задымленности комнаты и большей энергоэффективности.
• Оптимально следует подходить к вычету сечения дымохода, в среднем это соотношение 1/8. При этом учитывайте, что минимальный диаметр не менее 100 мм, и высота не менее 5 метров.

Создание фундамента для углового камина

Что касается «подушки», то здесь угловой камин по размерам должен соответствовать расчету. Нужно верно рассчитать пропорции, ведь исходя из них, и будет производиться расчет.

Чтобы не ошибиться, имейте виду, что основание для камина делается независимым от основного фундамента строения. Итак, обращайте внимание на следующие:

1. Котлован до 600 мм. в глубину, отступы по 10 — 15 см. от приступка.
2. Вниз первым делом кладется щебень, слой, как правило, не более 150 мм.
3. Опалубку следует заранее отделать битумом.
4. После установки опалубки, заливаем раствор, пропорции должны соответствовать – цемент/песок/щебень – 1/3/5. Уровень бута делайте ниже чем «подушка» на высоту кирпича.
5. Накрыть фундамент пленкой и дать высохнуть в течение недели.

Кроме того, многие конструкции требуют дополнительного усиления, если вес самого камина будет большим. Для этого используется арматура и уголки, для формирования надежных углов.

Меры для оптимизации кладки

Чтобы оптимизировать работу и не испытать трудностей, советуем обратить внимание на некоторые рекомендации профессиональных строителей. Итак, как построить самостоятельно угловой камин, максимально эффективно:

• При проведении расчетов, подсчитывая количество кирпичей, лучше взять за основу большую величину и купить больше, чем впоследствии столкнуться с недостатком.
• Если требуется дровница, её предусмотреть лучше изначально на моменте закладки фундамента.
• Проверяйте все ряды, во избежание проседания и отклонений.
• У топки сделайте небольшой «пандус» из огнестойкого металла.

Каминная кладка

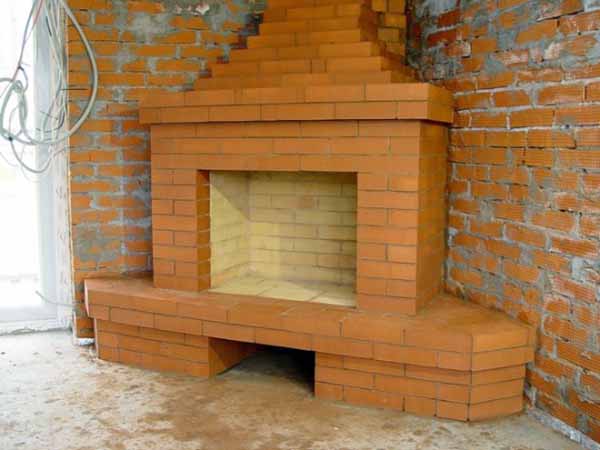

Сделать угловой камин своими руками из кирпича достаточно сложно, однако, облегчит работу создание схемы, порядовки и чертежа.

Далее приведены подробные описания для каждого ряда. Итак:

1. Наиболее важный ряд, нужно все делать исключительно по схеме.
2. Самое время формировать основу под дровницу, с края лучше вставить уголок.
3 и 4. Все согласно чертежей.

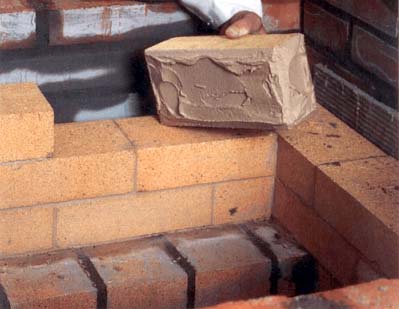

5. Здесь начинаем укладку шамотного кирпича.
6,7,8 ряды составляются из двух видов кирпичей. Сами ряды кладутся из красного кирпича, а внутренняя часть топки обкладывается половинками шамотного.
9,10,11 делаем под большим уклоном заднюю стенку.
12 ряд уже идет с усиленными углами.
13,14 идет по схеме.
15 выкладывается «зуб».
16 и 17 рядов формируется полка, за счет сдвига наружу.
18 и 20 ряды укладываются уже, для формирования дымохода.
21-25 формируют основу дымохода.
26 — 29 составляют шахту канала. На 27 ряду нужно установить задвижку.
Свыше 30 ряда, нужно формировать либо дальнейший ствол кирпичного дымохода либо вставлять металлическую трубу.

Работа над дымоходом

Зачастую дымоход формируется в виде колпака, а внутри него уже устанавливается труба либо огнеупорные керамические блоки. Учитывайте, что стенка дымохода, совместная со стеной дома, должна быть обязательно перпендикулярной «подушке». Наклон боковых стенок не более 60 градусов. Таким образом, достигается равномерное сужение ствола. Кроме того, не забывайте, что от толщины стенок будет зависеть энергоэффективность всей системы.

Чем толще стенки ствола, тем лучше. Не забывайте, что в любом случае, для нормальной работы печи, шахта дымохода должна вздыматься минимум на 5 метров. Кстати, огромное значение отдается на термическую изоляцию. В случае если пренебречь этим моментом, в дымоходе может запросто скапливаться влага, то есть конденсат. Также не забывайте, что в зависимости от типа кровли, какой материал был использован, нужно на оголовке приделывать искрогаситель и дефлектор. Такие приспособления помогут избавиться от пожара.

Облицовка готового камина

Если есть желание, «фронтальную» часть камина вполне допустимо, оставить без отделки, тем более, если использовали приятный красный кирпич. Подумать об этом стоит еще во время кладки, если не предусматривается дальнейшая отделка, раствор лучше не класть впритык до самого края, оставляя характерные прорези между кирпичами. Сделать их, потом проблематично и грозит нарушением целостности кладки. В случае если все-таки решились на облицовку, делайте выбор на одном из этих материалов:

• Камень (любые вариации, хоть природный.)
• Плитка (лучше изразцовая).
• Гипсокартон, не забывайте, что он должен быть огне и температура стойким. К тому же для него потребуется и специальный каркас (только из металла).
• Классическая штукатурка.

Некоторые советы помогут вам сохранить первозданный вид камина. К примеру, если используете камни, плитку, лучше сразу покрыть лаком. Это позволит проще относиться к протирке от пыли. Кстати, еще один момент, если в качестве отделки вы выбрали штукатурку, запомните важное правило, оштукатуривать разрешается только после полной усадки. Иначе по всей плоскости пойдут огромные трещины, которые уже точно не прибавят грациозности.

Сама по себе штукатурка, на первый взгляд простецкий способ отделки, однако с учетом вариации разных оттенков и дизайнерских стилей, можно создать более симпатичную и выразительную облицовку, даже лучше чем у природного камня. Штукатуркой можно наносить разнообразные орнаменты и узоры, чего невозможно сделать никаким другим отделочным материалом.
