Делаем печь на отработанном масле для дачи своими руками

Печь на отработке является самым выгодным решением для отопления дачи, которая используется для сезонного проживания. В нашей статье, мы расскажем о принципе работы этого нехитрого устройства, а также предоставим все необходимые материалы для самостоятельного создания печи.

Туя (лат. Thuja)

Известно 5 видов и около 120 разновидностей растения. Способно расти практически на любой почве, но лучше всего — в тени и на безветренных участках. При наличии грунтовых вод обязателен дренаж из щебня до 20см.

Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.д.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

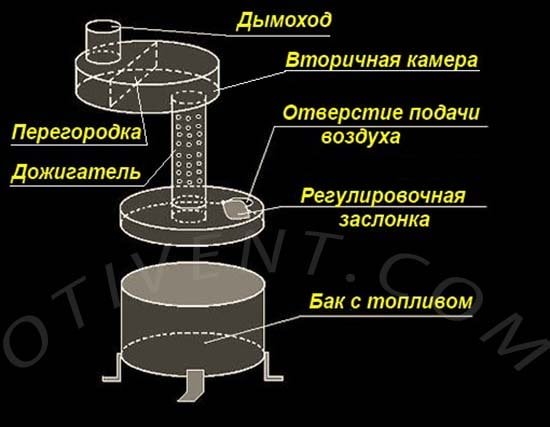

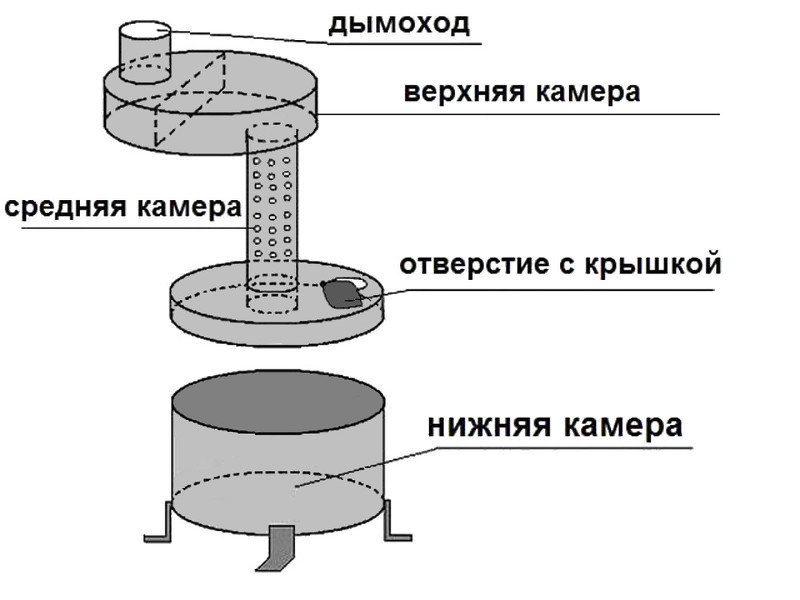

Конструктивно печка включает три основных зоны:

зона горения паров кипящего масла;
зона высокотемпературного горения продуктов пиролиза;
камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

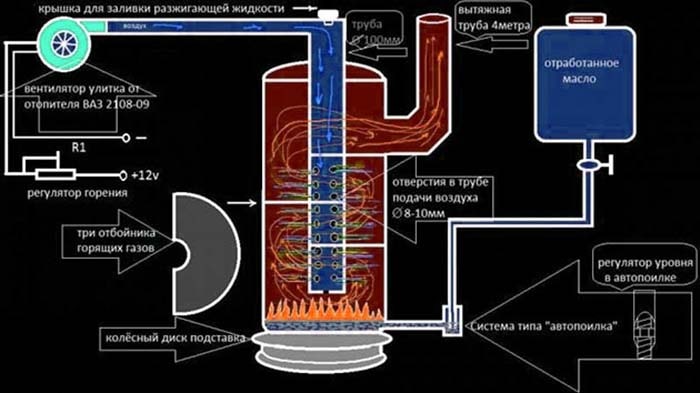

Принцип работы печи на отработанном масле

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

Конструкция печи на отработке

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

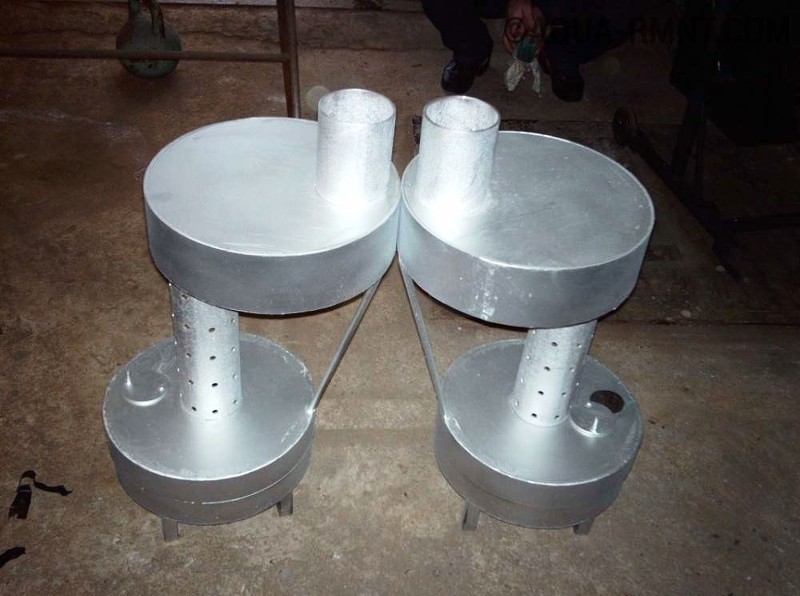

Стандартная конструкция печи на отработке, фото

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

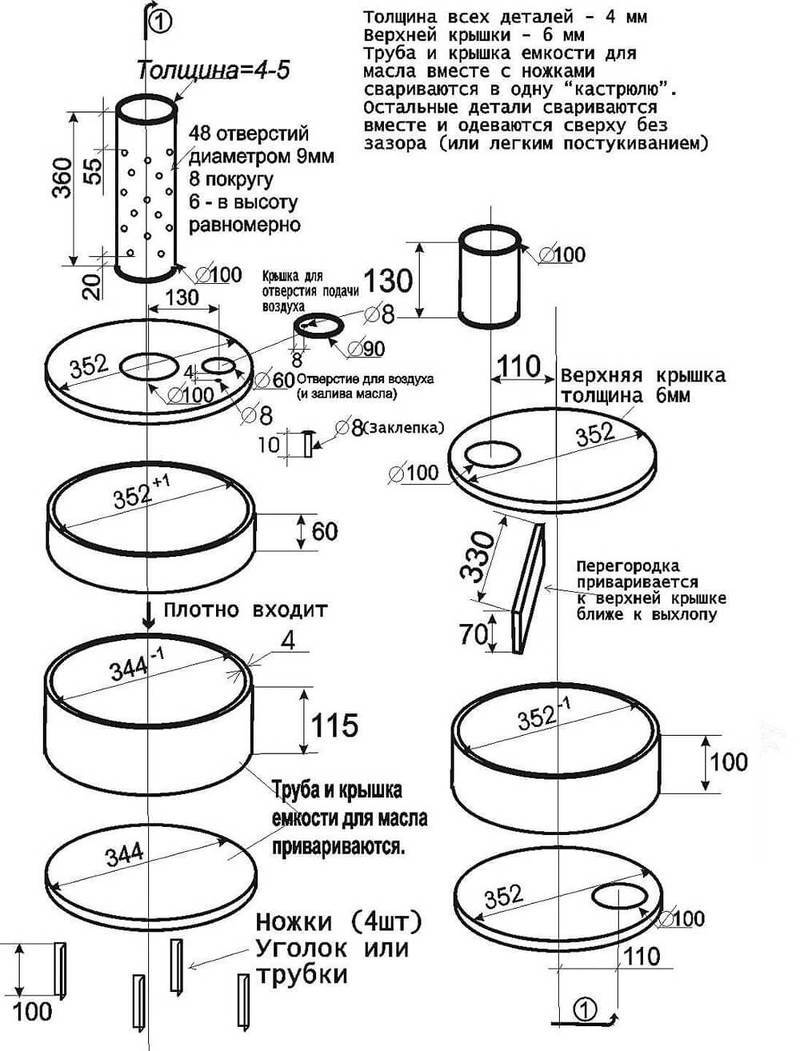

Схема печи на отработанном масле с размером деталей

Для самостоятельного изготовления печки потребуется:

сварочный аппарат;
болгарка с отрезными и шлифовальными кругами;
готовые детали и подготовленные обрезки труб необходимого диаметра;
краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

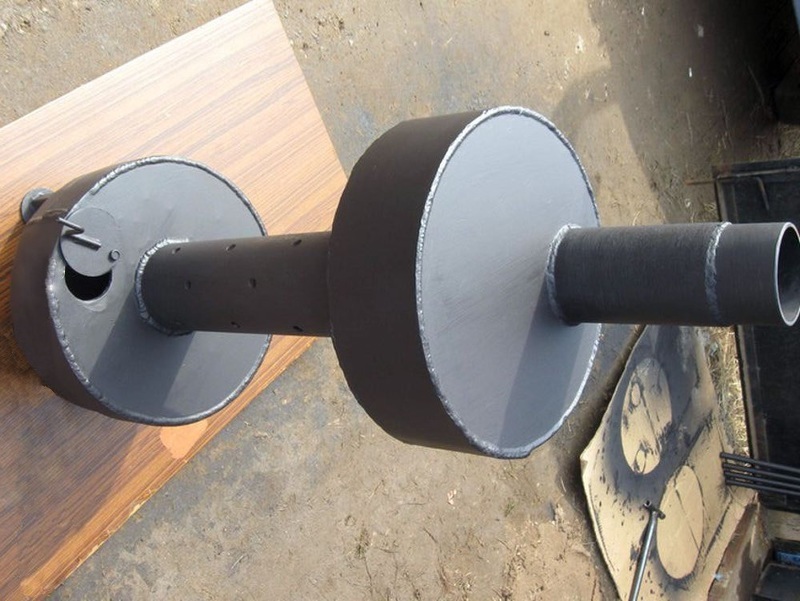

Печка на отработке после окраски

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

принудительным обдувом горячего корпуса — воздушное отопление;
нагревом воды с последующей перекачкой ее в систему отопления — радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

Печка на отработанном масле с воздушным обдувом

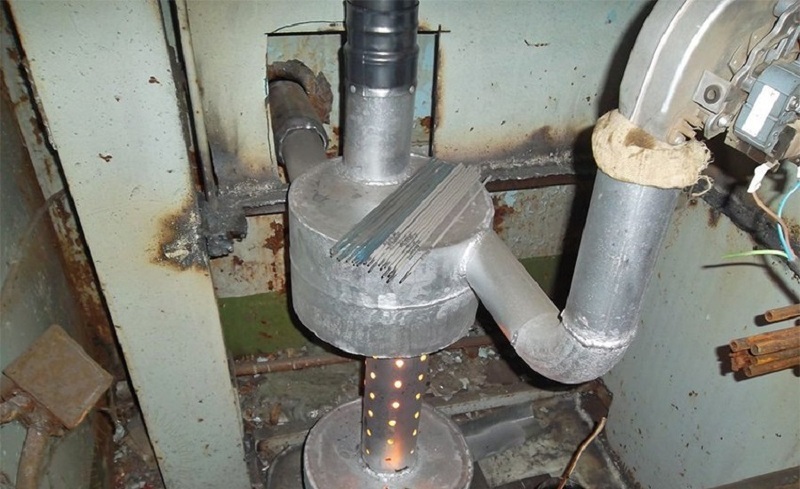

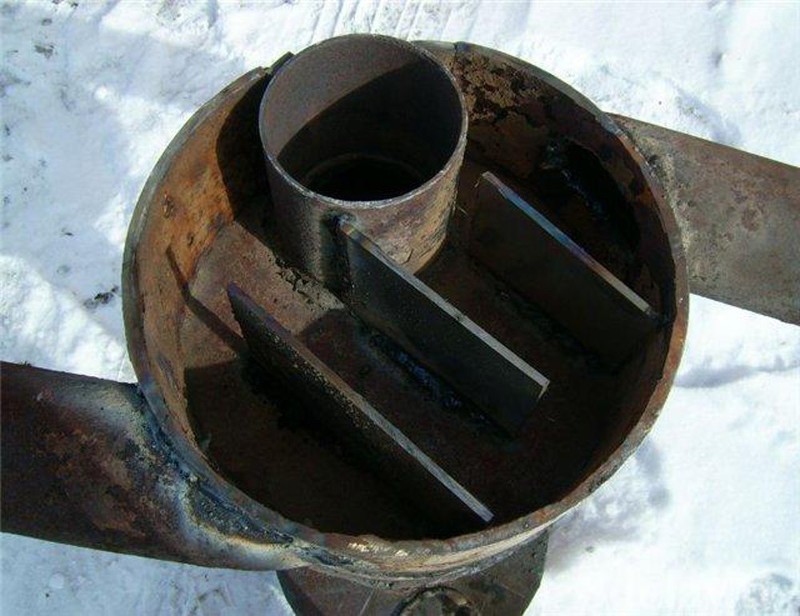

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева — печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее — не прихоть пожарного инспектора, а жизненная необходимость.

Читать еще: Что можно выращивать в теплице в краснодарском крае

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного — чтобы начального пламени хватило для появления паров масла.

Печь на отработке в системе отопления дачи

Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление — очень выгодным и в экономическом плане.

При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.

Как самому сделать печь на отработанном масле

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.20 у. е.) за 1 литр, вы ежемесячно потратите на обогрев 100 м² около 7 тыс. рублей (110 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные печки востребованы по сей день. Наша цель – пояснить доступным языком, как сделать печь на отработке своими руками из газового баллона или стальной трубы. Для ясности предоставим чертежи разных конструкций – капельницы с наддувом и простой масляной буржуйки.

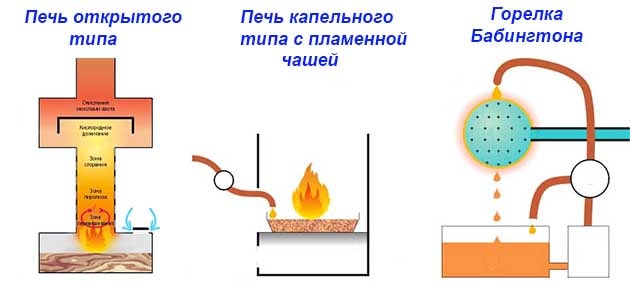

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

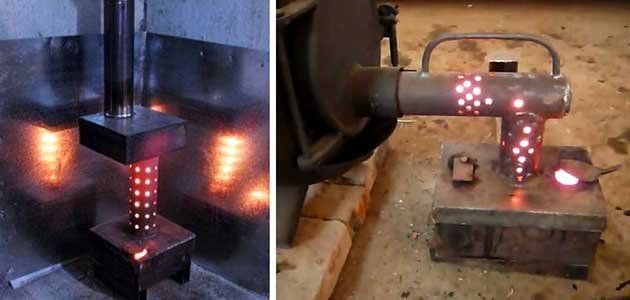

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

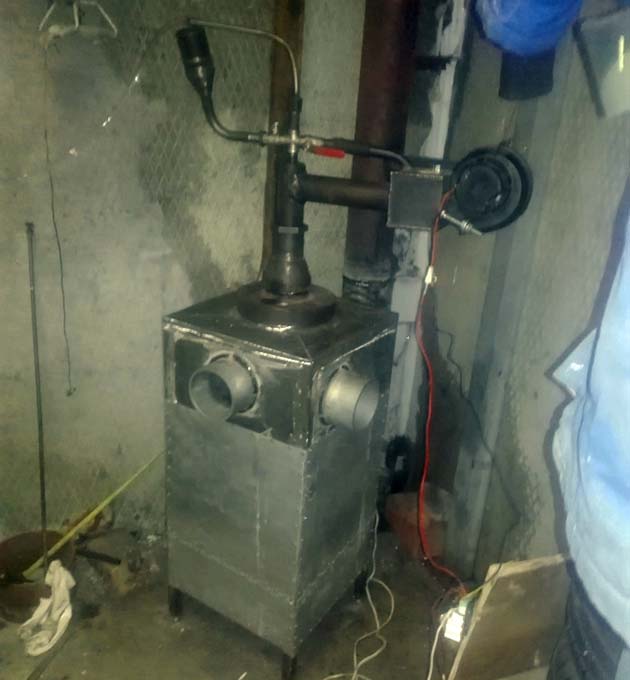

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Читать еще: Сорта помидоров для теплицы устойчивые к фитофторозу

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

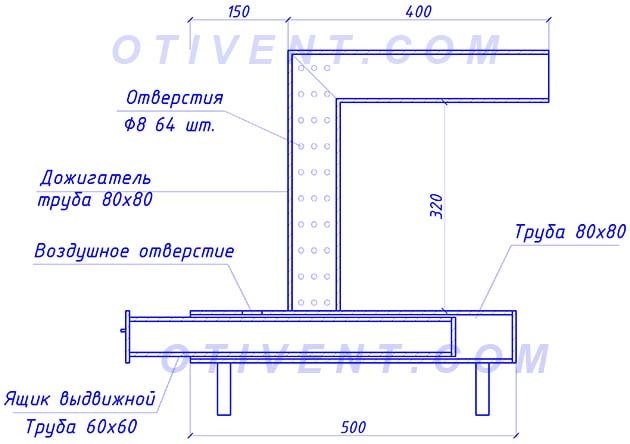

Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

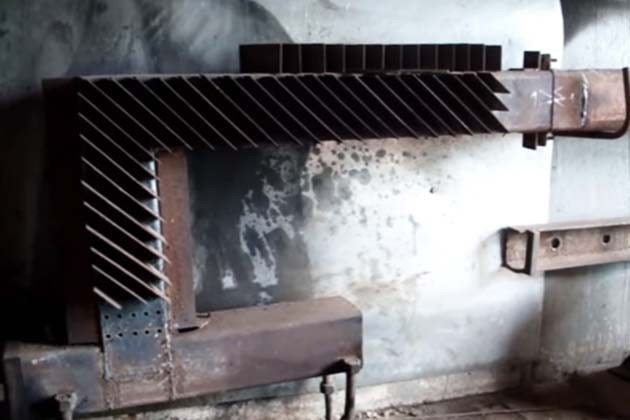

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

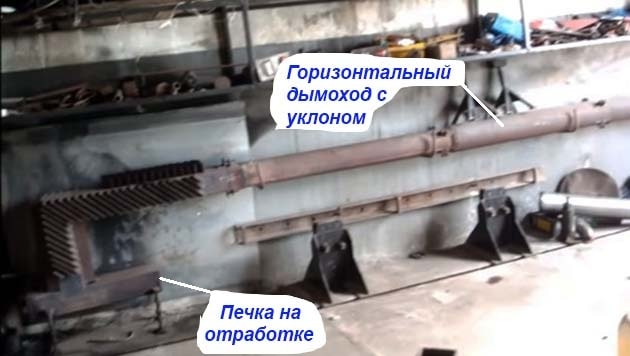

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Печь на отработке своими руками

Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Изготовление печи

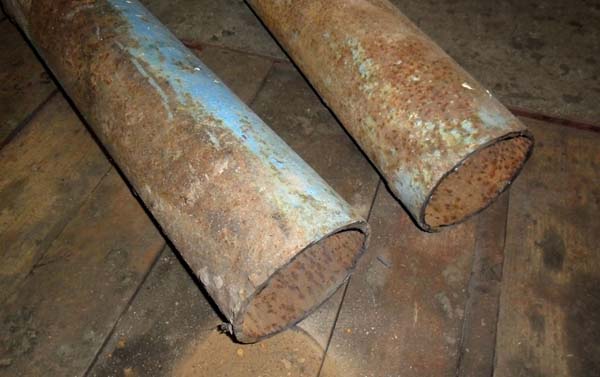

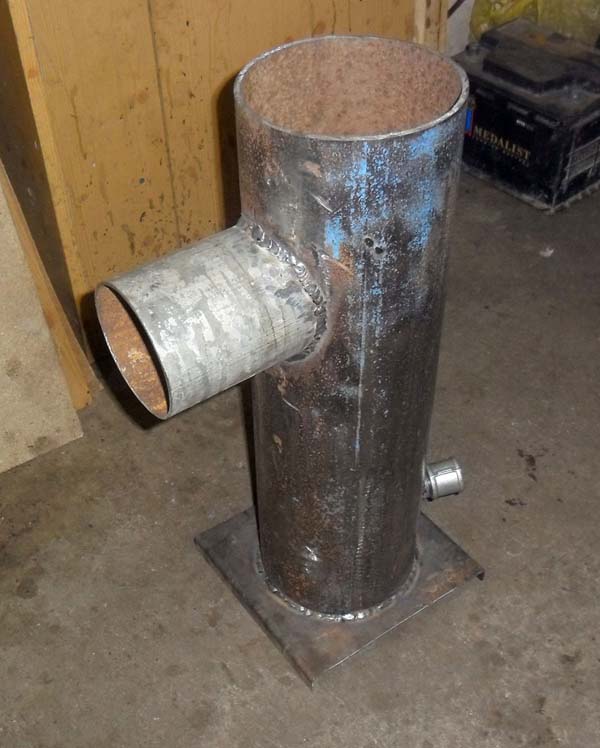

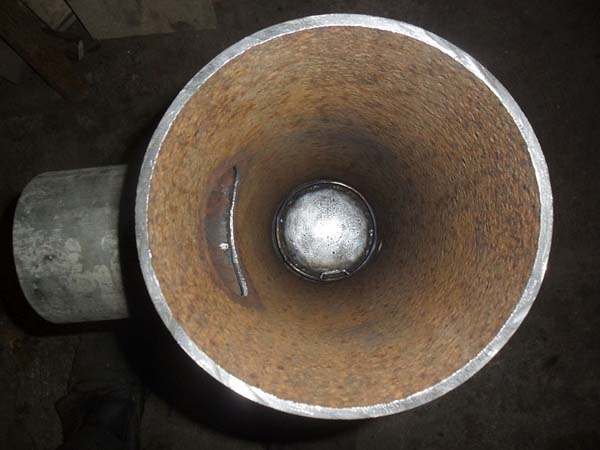

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

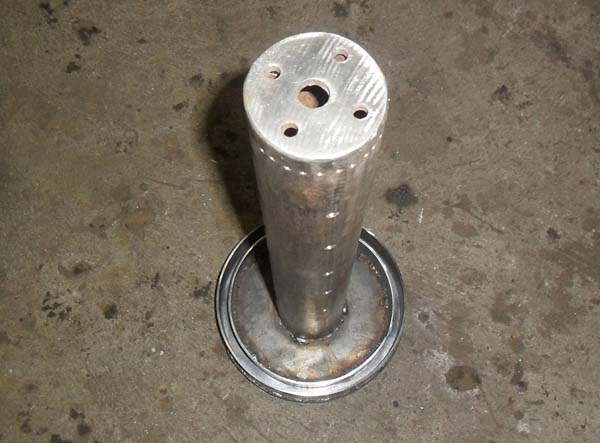

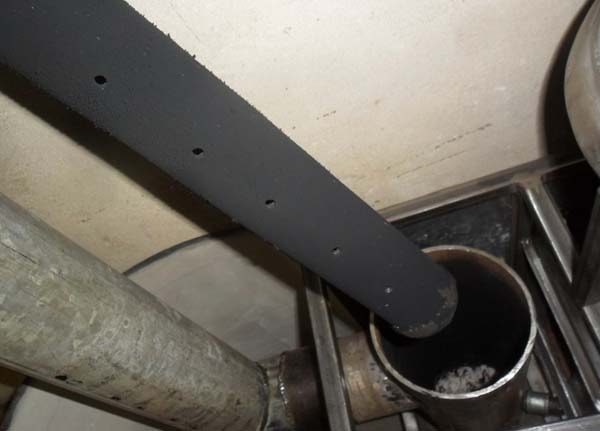

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

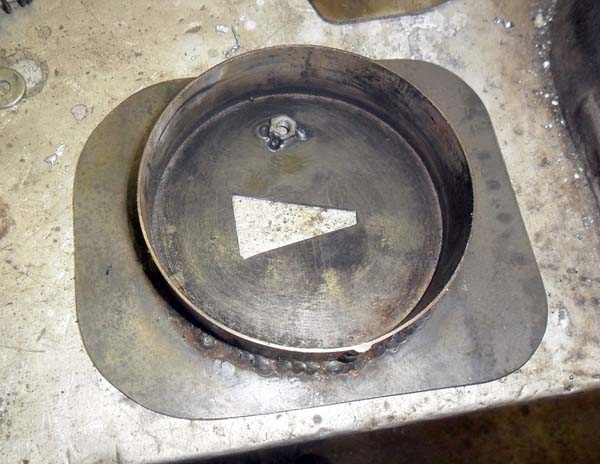

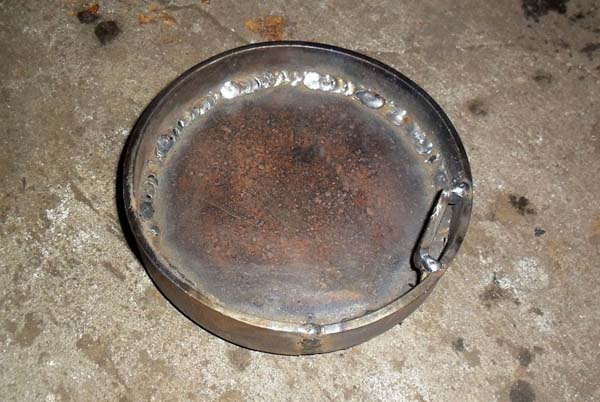

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

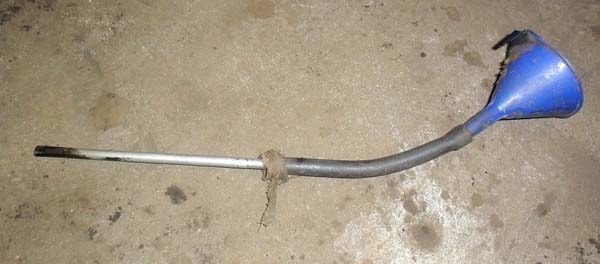

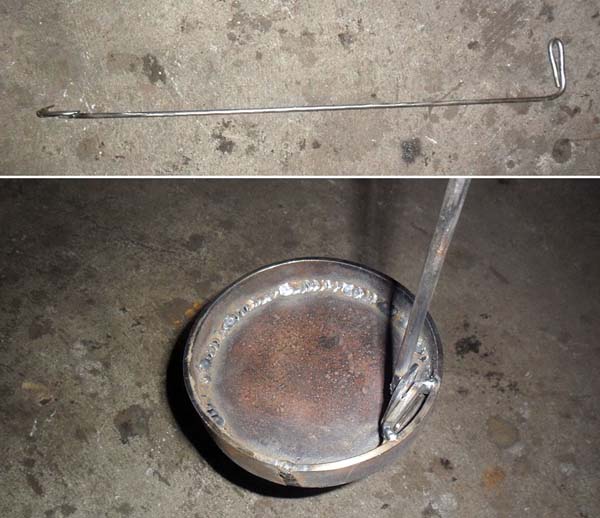

Чтобы доставать чашку из трубы, сделал специальную кочергу.

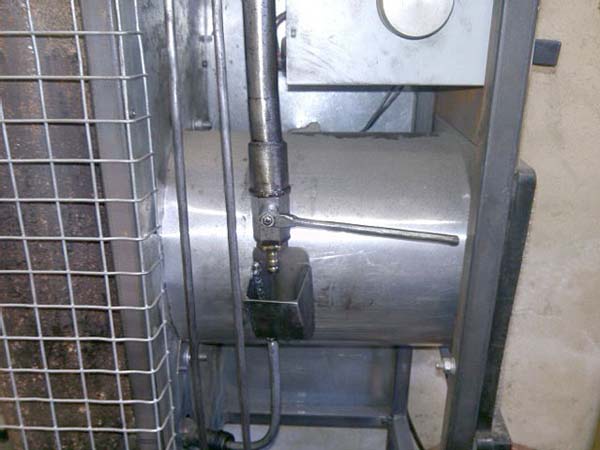

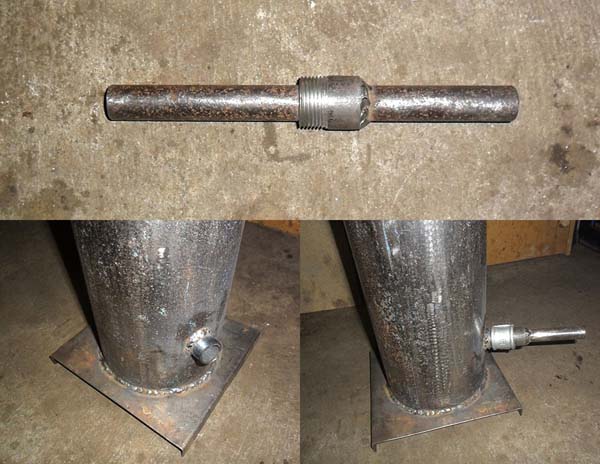

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

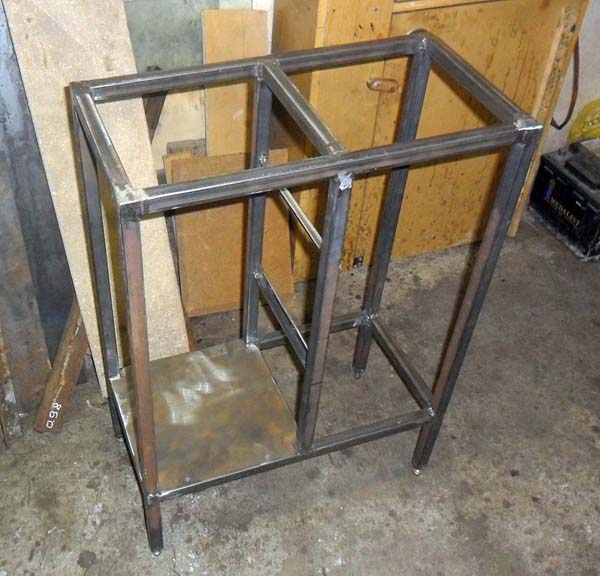

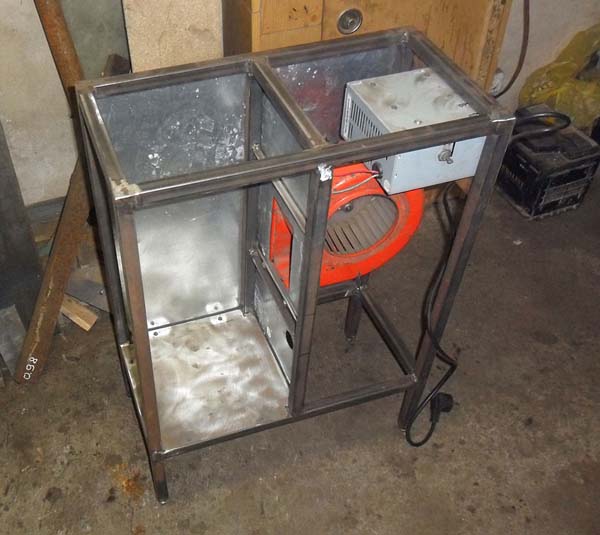

Для всего этого из квадратной трубы сварил раму:

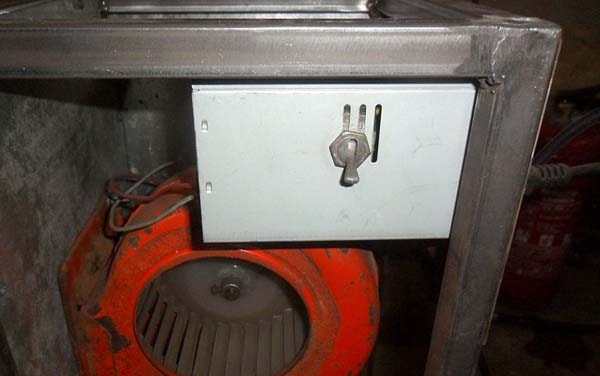

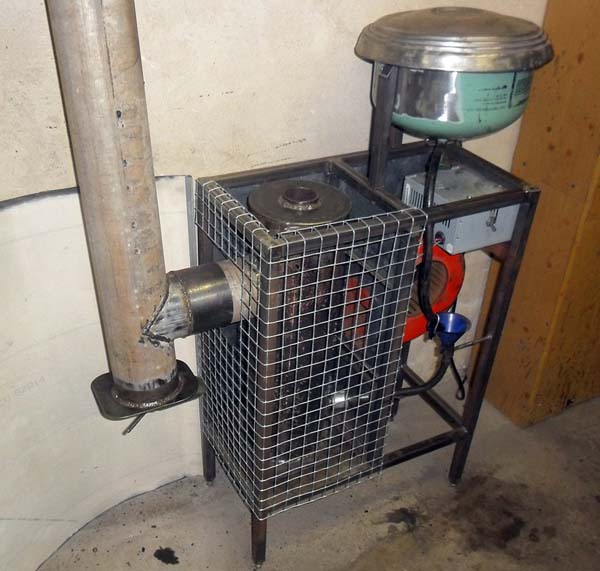

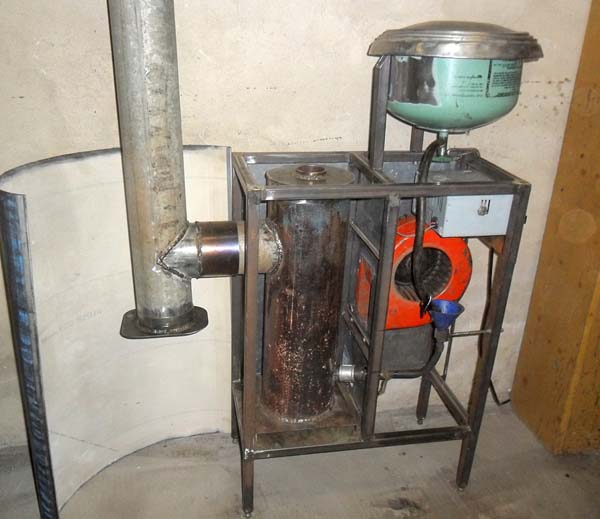

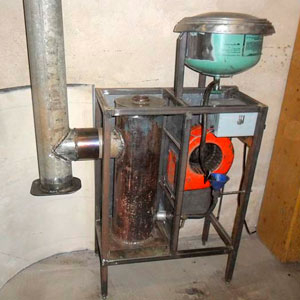

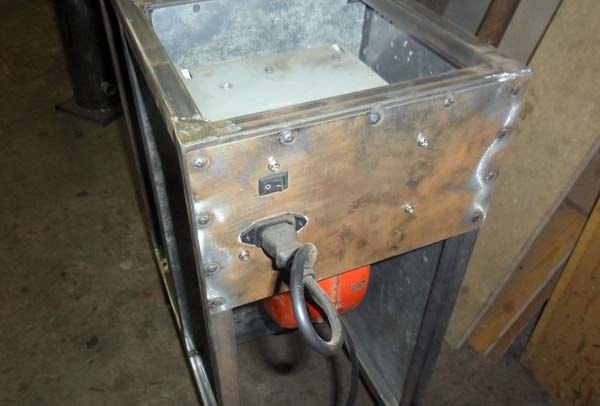

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

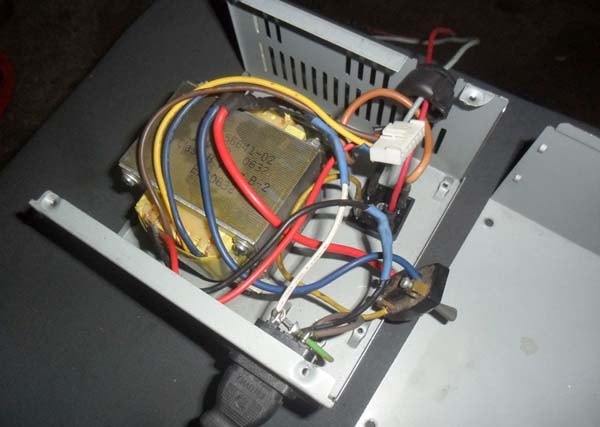

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

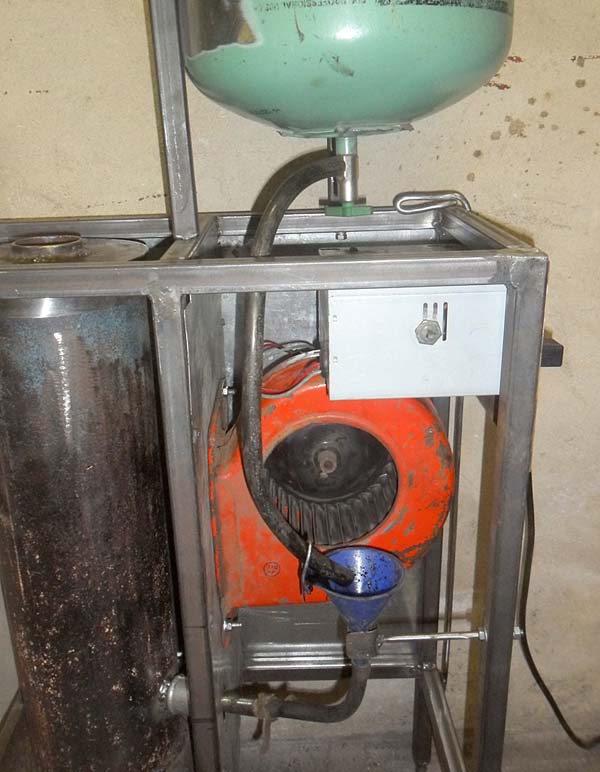

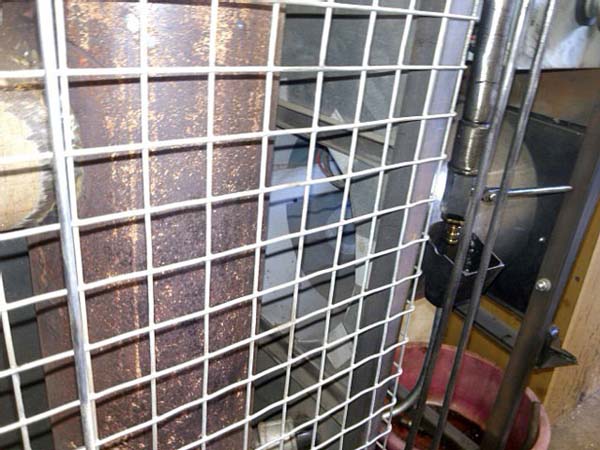

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

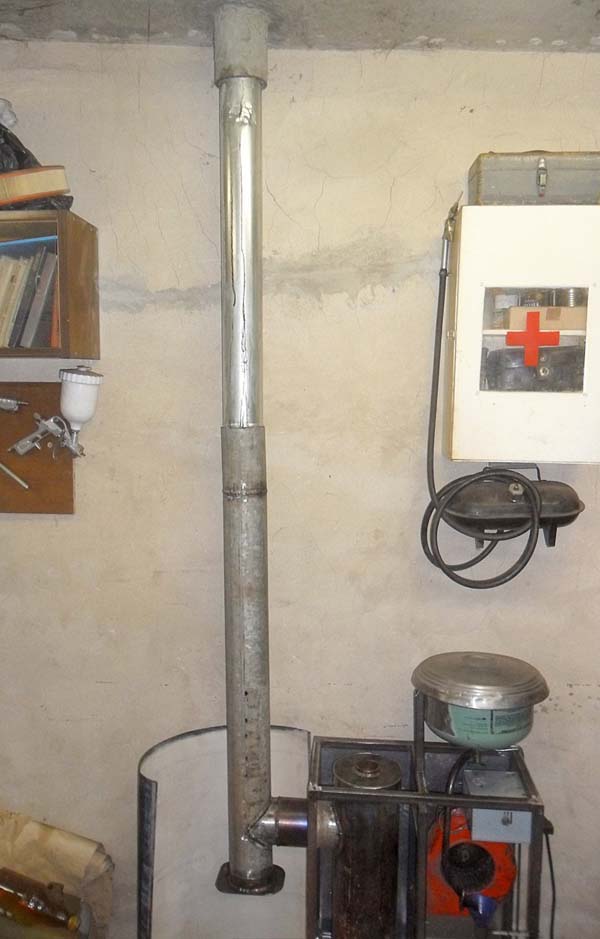

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

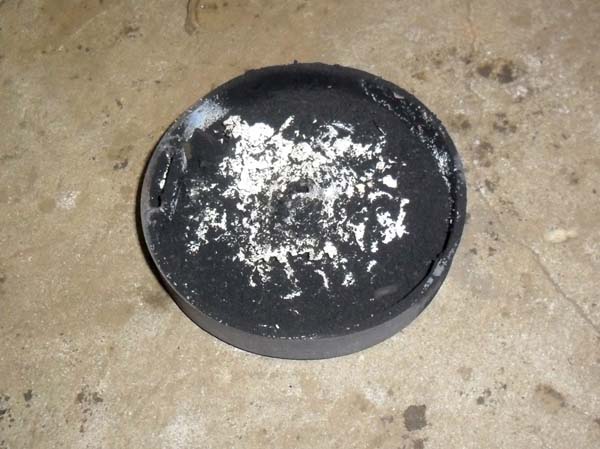

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

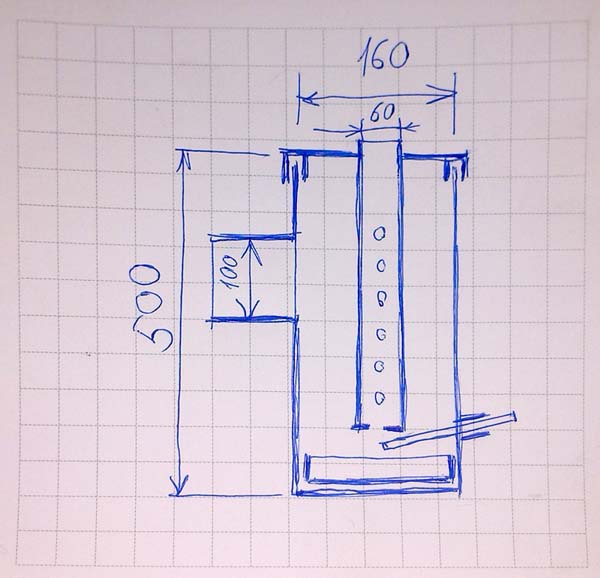

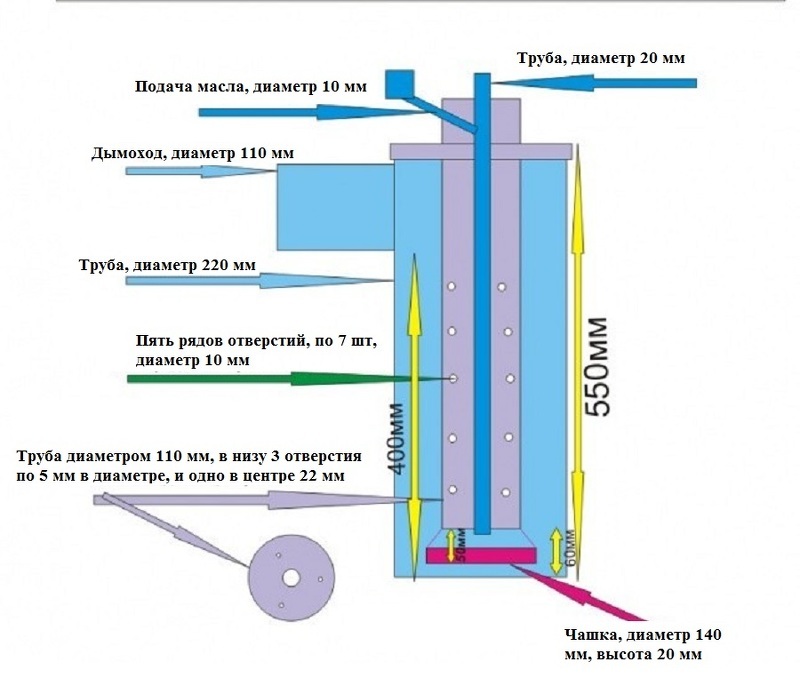

Чертежи печи на отработке.

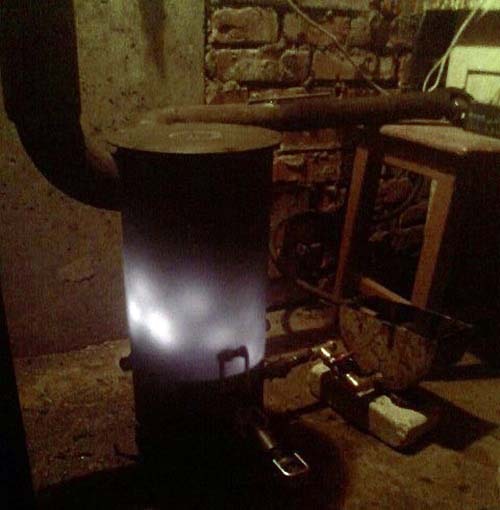

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

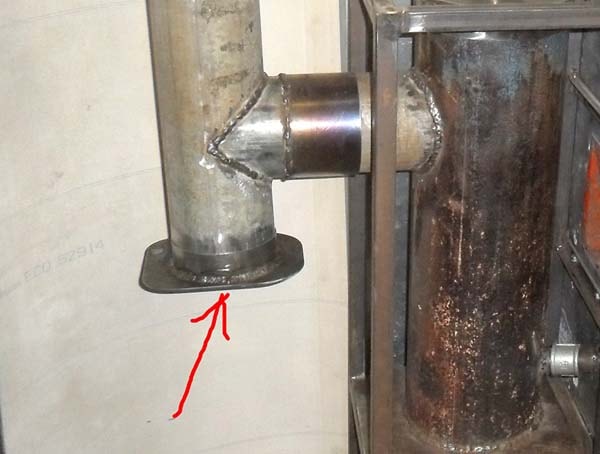

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

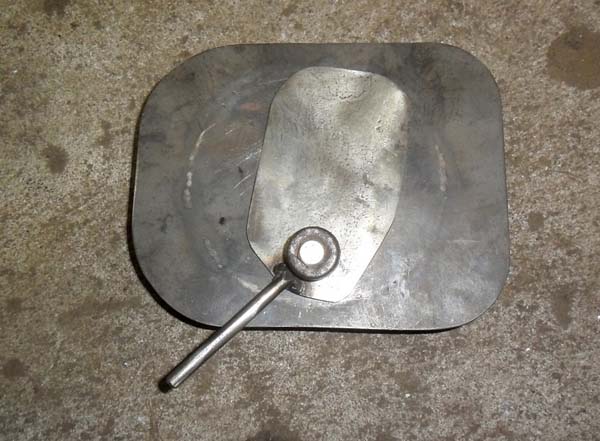

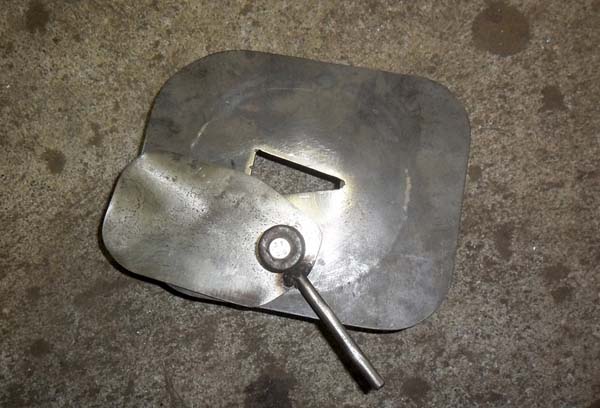

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

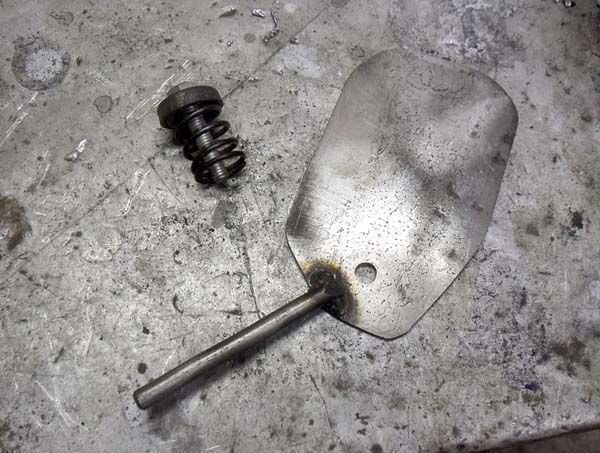

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

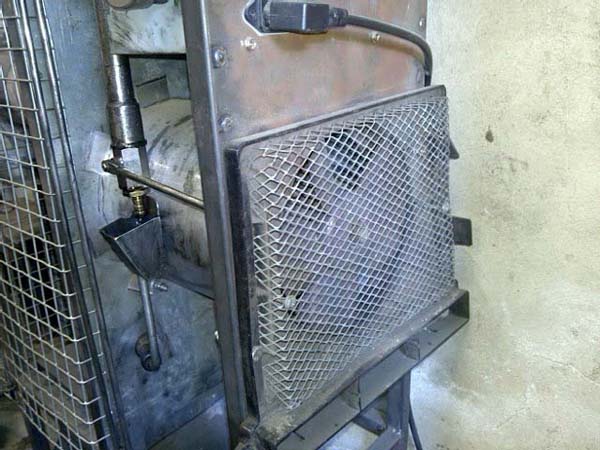

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.

Печь на отработке своими руками: чертеж, схема работы

В жизнедеятельности людей происходит тенденция «возвращения к истокам», из-за «усиленной экономии» на чем-угодно.

Коснулась эта болезнь и темы обогрева с отоплением.

И вот, в XXI веке мы наблюдаем второе рождение самодельного отопительного агрегата.

Речь о печи, которая использует отработанное масло как топливо.

Читать еще: Почему желтеют листья у помидоров в теплице

История — как появилась конструкция печи

Первая печь на отработке появилась во времена Хрущева. Личностью он был неоднозначной. При том интенсивном росте механизации всевозможных процессов производства, при той новой возможности каждому гражданину обзавестись личным транспортом, при той усиленной раздаче дачных участков, проблема в отоплении стояла остро.

Топливо на то время стоило копейки, но и копейки на то время назывались деньгами. Да и мало что удавалось достать на тот момент без приложения усилий. О вырубке леса не шла и речь: за это сажали в тюрьму, а газ в баллонах был неким подобием экзотики. Поэтому возникла необходимость в создании самодельной печи, которая бы работала на доступном и недорогом топливе.

Народные умельцы долго не думали над принципом работы: за основу взяли керогаз, так как он был в избытке на дачных участках и в частных домах. Пары керосина дожигались в отдельной камере, поэтому использование керогаза было более-менее безопасным. Избежать взрывоопасной ситуации помогал резкий запах копоти, появлявшийся задолго до возможной аварии.

Топливо и экология

В 60-е года сжигание топлива до углекислого газа считалось уже безопасным для здоровья и экологии. Сегодня же, с разрастанием угрозы парникового эффекта, это недопустимо. Сжечь топливо так, чтобы не осталось никаких вредных испарений невозможно, поэтому уникальное экологическое значение приобретает экономичность самодельной печи.

Если же сравнить качество топлива времен СССР, то XXI век снова проигрывает. Машинное масло тех лет было натуральным ректификатом из углеводородов. По одной только этой причине вредоносные испарения образовывались максимум отдельными молекулами в печке.

Нынешнее же топливо гораздо вреднее, а печь сегодняшнего дня способна выбрасывать окислы азота в опасных для здоровья и экологии количествах.

Тепловой насос для отопления дома неплохая альтернатива традиционным способам обогрева. Преимущества и недостатки в нашей статье.

Что такое теплообменник для системы отопления читайте здесь.

Принцип работы

Чтобы наладить необходимое горение, налаживают умеренную подачу воздуха в первую камеру (в которой горит отработка). Реализовывается это с помощью регулирующей заслонки. Во второй камере воздух подается через ряд отверстий в трубе, соединяющей обе камеры.

Технические характеристики

Печь на отработке входит в класс простейших приборов, не требует излишнего ухода и любого рода сервиса. Она является цельной конструкцией, разобрать которую можно только в нижней части – специально для чистки.

Рассчетные габариты стандартной печки:

70x35x50 см;
Расход масла: от 0,5 до 1,5 литра в час;
Масса нетто: 30 кг;
Толщина листа: 4 мм;
Диаметр дымохода: 10 см;
КПД: 75%.

Чертежи и схема сборки

Изготовление печи начинается с нижней камеры. Она совмещена в печке с топливным баком, на крышке которого проделаны специальные отверстия для залива отработки и для трубы, соединяющей первую камеру со второй.

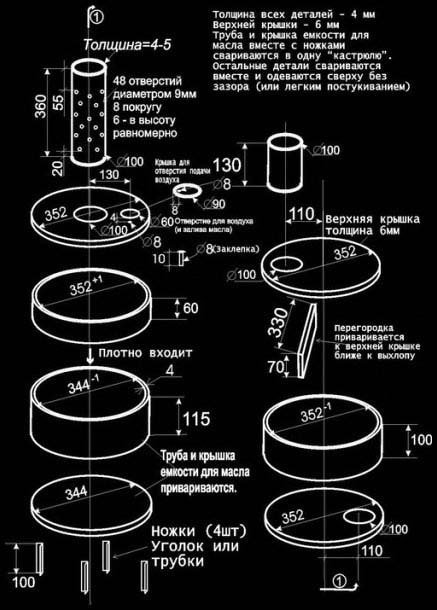

По размерам, которые показаны на рисунке, вырезают части камеры первичного сгорания, отшлифовывают края и сваривают их. Стенки делают из заготовки трубы.

К ним приваривают уголки, которые станут ножками, лист металла приваривают на дно. Отверстие размером в 10 см вырезают по центру, а другое – 6 см сбоку, ближе к краю. При желании делают съемную крышку – так легче чистить бак.

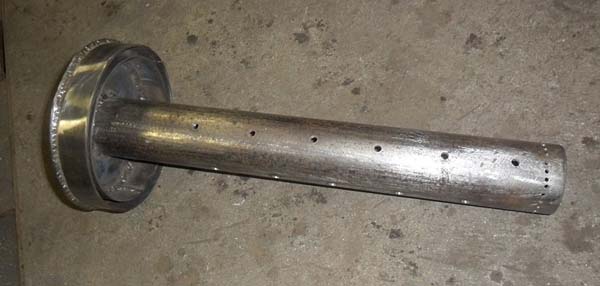

В трубе, длиной 36 см и диаметром 10 см просверливают до 50 отверстий диаметром 9 мм равномерно по всей площади трубы, чтобы поток воздуха был одинаков с каждой стороны.

Труба с проделанными отверстиями приваривается перпендикулярно к крышке бака. На нижнем баке делают воздушную заслонку. Закрепляют ее болтовым соединением или заклепкой. Через это отверстие будет производиться розжиг печи и залив отработки.

Верхний бак делается так же как и нижний. В пластине, которая крепится внизу бака, делается отверстие диаметром 10 см, смещенное к одному из краев. К отверстию внизу приваривается отрезок трубы большим диаметром от отверстия ровно настолько, чтобы его удалось надеть на перфорированную верхнюю камеру горения.

Так как крышка верхнего бака подвержена воздействию высочайших температур, ее рекомендуется выполнить из металла, толщиной минимум 6мм. В верхней части бака делают отверстие для дымохода, которое является противоположным к отверстию в дне. Между ними ставят пластину толстого металла – отсекатель. Он вставляется ближе к отверстию для дымохода.

К верхней крышке приваривается труба, которая после присоединяется к дымоходу. Для улучшения устойчивости конструкции приваривают распорку из трубы или уголка. Окрасить печь можно краской по металлу, выдерживающей высокие температурные режимы.

Печи капельного типа с наддувом

Печь с наддувом – это тот же прибор для обогрева, только оснащенный вентилятором. Размещается он ближе ко второй камере сгорания. Наддув обеспечивает равномерный обогрев помещения.

Современные народные умельцы научились совмещать капельный механизм с наддувом. Однако собирать подобный агрегат без соответствующих навыков настоятельно не рекомендуется.
