Принцип работы печи на отработанном масле

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

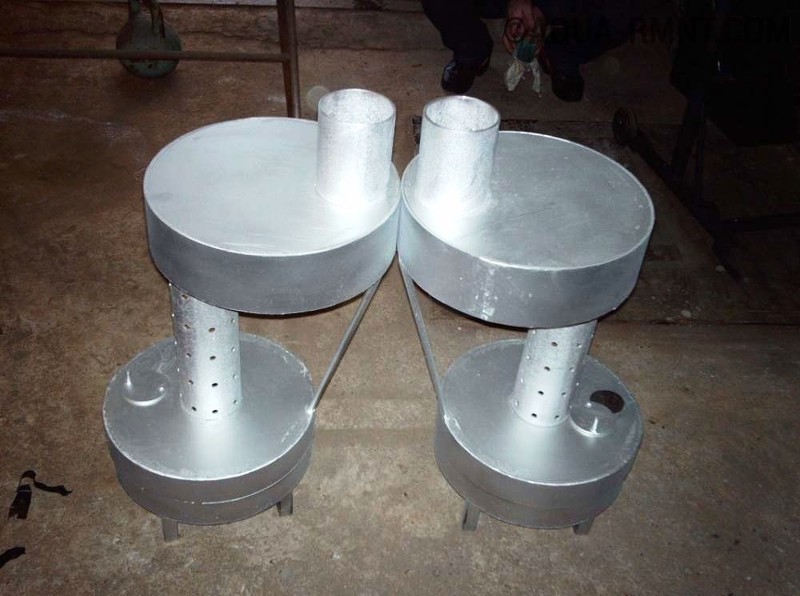

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

• простота конструкции и дешевизна;
• нетребовательность к качеству топлива;
• хорошая теплоотдача;
• отопитель спокойно переносит периодические растопки в зимнее время;
• компактность и мобильность;
• отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

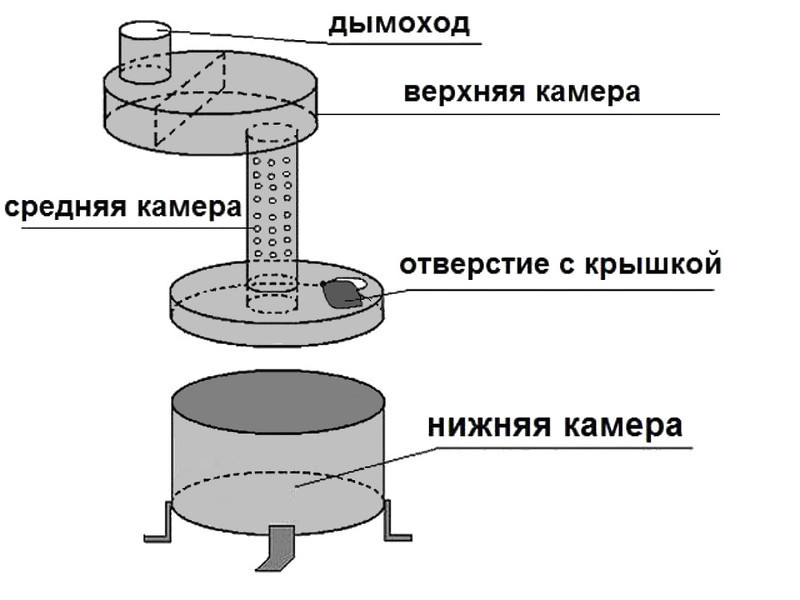

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

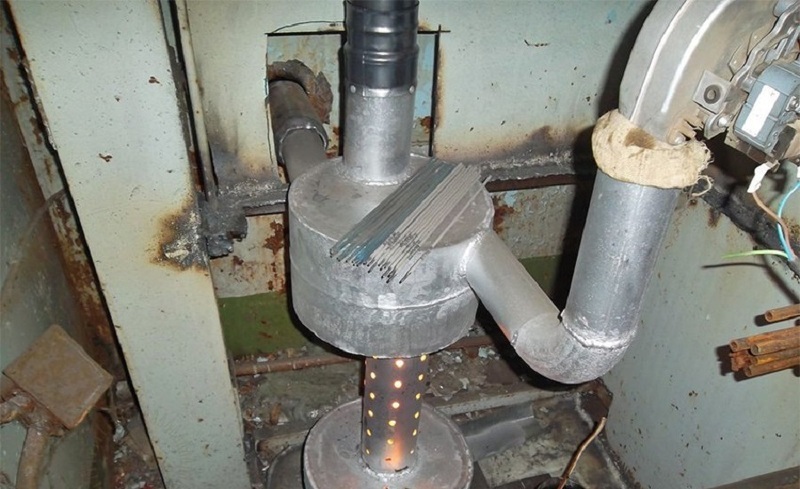

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

• проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
• сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• дрель с набором сверл;
• комплект слесарного инструмента;
• измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

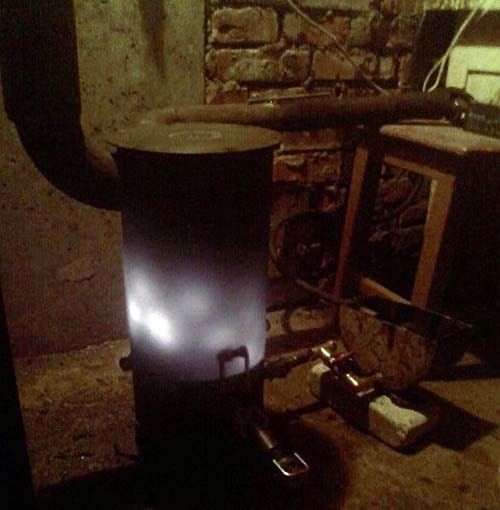

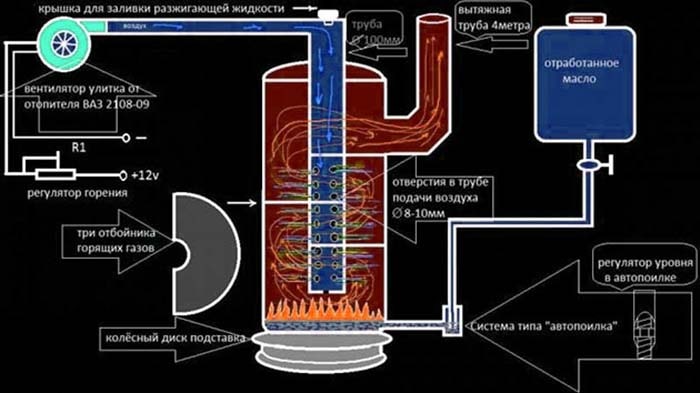

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Как самому сделать печь на отработанном масле

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.20 у. е.) за 1 литр, вы ежемесячно потратите на обогрев 100 м² около 7 тыс. рублей (110 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные печки востребованы по сей день. Наша цель – пояснить доступным языком, как сделать печь на отработке своими руками из газового баллона или стальной трубы. Для ясности предоставим чертежи разных конструкций – капельницы с наддувом и простой масляной буржуйки.

Виды самодельных печек на отработке

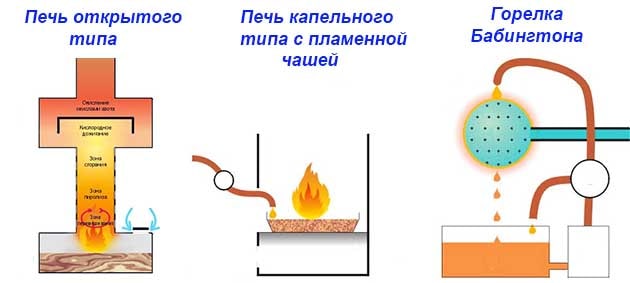

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

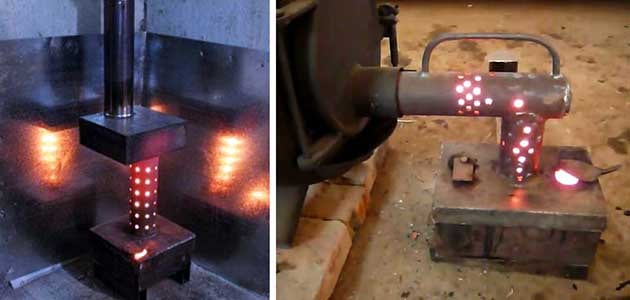

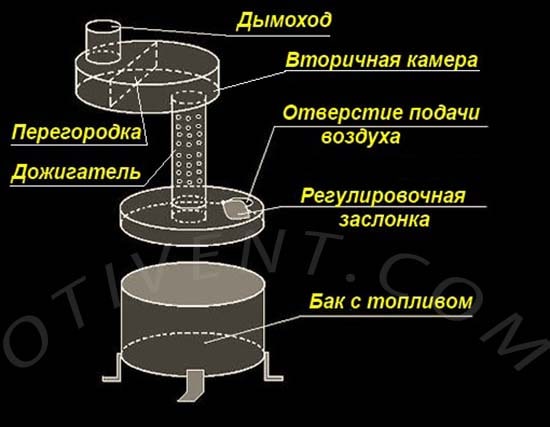

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

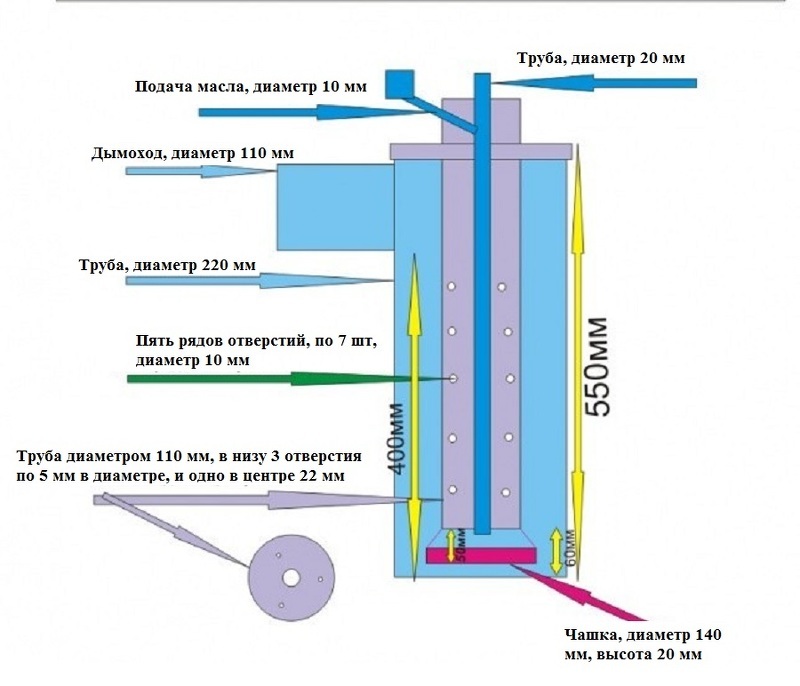

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

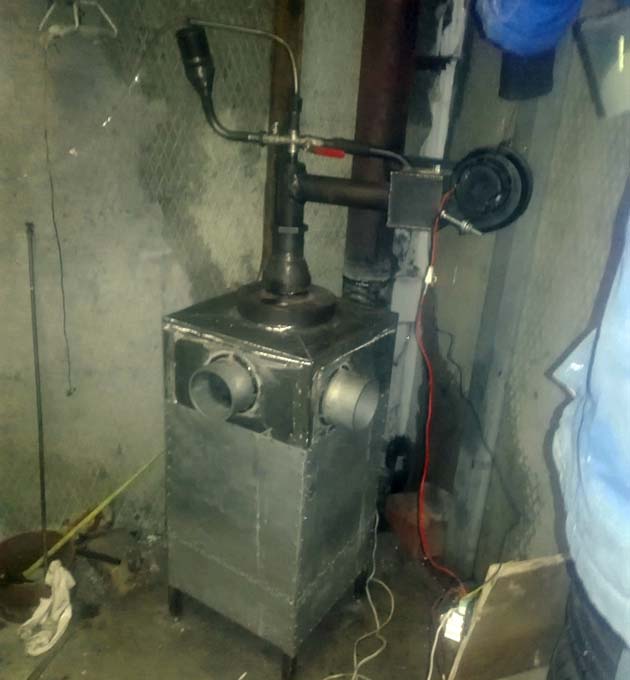

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

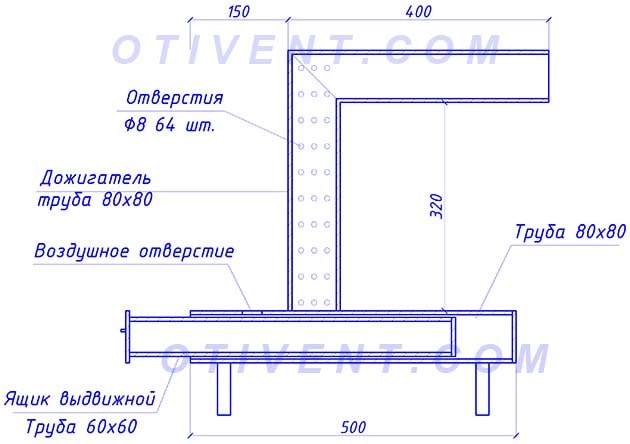

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

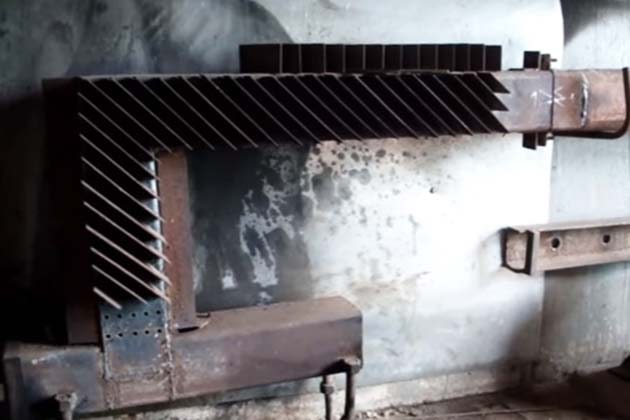

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

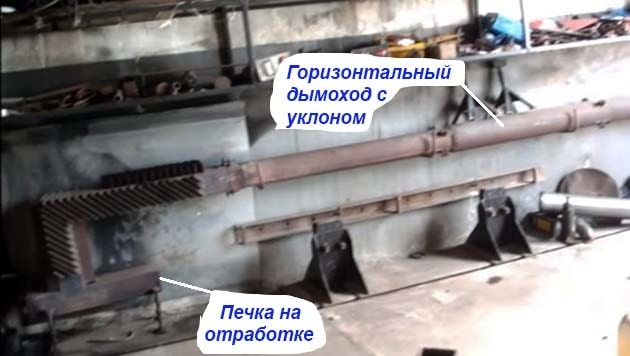

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Принцип работы печи на отработанном масле

Примером конструкций, работа которых снижает отрицательное воздействие на экологию, можно назвать отопительную печь, где в качестве топлива применяется любое отработанное масло, от трансмиссионного до растительного. Поэтому проблем с топливом для таких конструкций нет. Кроме того, не требуется приобретать дорогие материалы для изготовления самого отопительного агрегата. Для этих целей подойдёт использованный баллон из-под пропана или кислорода, обрезки строительного металлопроката.

Принцип работы печи на отработанном масле

Работает такой агрегат на основе пиролиза, когда при сжигании органического топлива происходит разложение и газификация. Первоначально при нагревании идёт расщепление сложных азотно-углеродных цепочек молекул масла на химические элементы, после чего под действием кислорода они окисляются, а затем охлаждаются, на ходу превращаясь в безопасный азот и водяной пар.

Если печь сконструирована правильно, соблюдены все размеры и форма, то топливо будет сгорать с наибольшей отдачей, а в дымоходе не будут оседать частицы углерода в виде копоти и сажи.

В таком отопительном приборе выделяют три зоны:

• в первой происходит горение паров нагретого до кипения масла;
• во второй — газификация мусора;
• третья — это камера дожига горючих веществ и снижения температурного скачка.

В нижней камере находится резервуар с отработанным маслом. При закипании органического топлива печь переходит в рабочий режим. Образовавшийся при этом пар загорается. Турбулентные потоки, возникающие в первой зоне, играют роль ограничителя и горящая смесь за счёт этого не имеет свободного доступа в зону пиролиза. Таким образом происходит саморегулирование. Помимо этого, под действием инерционной силы, горящие газы закручиваются в вихревой поток.

Необходимый для горения отработки воздух подаётся через окно с заслонкой, с помощью которой управляют скоростью сгорания масла и мощностью отопительного агрегата. Если заслонку закрыть полностью, то печь потухнет.

Закрученные в спиральный жгут пары масла попадают в камеру высокотемпературного дожига. По сути это труба, имеющая определённый диаметр и длину, с множеством отверстий для воздуха. Здесь происходит перемешивание газов с кислородом, и окислительный процесс проходит достаточно интенсивно. Температура в этой зоне может достигать 900 °C и выше, в результате чего азот становится более активным. Оксиды азота и углерода собираются вверху зоны пиролиза.

Полный дожиг несгоревших продуктов газификации происходит в верхней камере печи. Её конструктивные особенности таковы, что позволяют обеспечить понижение температурного скачка. Теряющий активность при невысоких температурах азот вновь вытесняется кислородом. Таким образом, на выходе получаем безопасный азот в газообразном состоянии, нагретый водяной пар. Выброс твёрдого оксида углерода осуществляется через дымоход.

Достоинства и недостатки печей на отработке

Простота конструкции, небольшое потребление топлива, лёгкость в эксплуатации — это те факторы, которые делают данные отопительные агрегаты особенно привлекательными. Помимо этого у них имеется ещё ряд достоинств:

1. Эффективно и быстро нагревают закрытые помещения.
2. Не зависят от наличия электричества или газа.
3. Можно использовать печь для приготовления пищи.
4. Размеры и вес конструкции позволяют её при необходимости перевозить.
5. Отсутствие открытого огня.
6. Печь позволяет сжигать отработанное масло и его пары, и при соблюдении условий эксплуатации не является пожароопасной.

Несмотря на большое количество плюсов, у данной конструкции есть немало недостатков:

1. Необходимость фильтрации масла, иначе присутствующие в нём примеси могут засорить подающую трубку.
2. Требуется слишком высокий дымоход для создания тяги, более 4 м высотой.
3. Высокая температура поверхностей оборудования.
4. Дымоход и печь приходится чистить ежедневно.
5. Грязь в помещении, шум в процессе работы и неприятный запах.
6. Возможность возгорания, если камера сгорания переполняется отработкой.
7. Отопительный агрегат гаснет лишь тогда, когда топливо сгорит целиком.

ВАЖНО! Приступать к чистке печи можно только после её полного остывания.

Область применения

Печи на отработанном масле имеют и другие названия: тепловые пушки, калориферы. Для отопления жилых помещений применяются крайне редко, так как из-за наличия раскалённых поверхностей воздух пересушивается. Но для производственных помещений они идеально подходят, поскольку очень быстро нагревают воздух.

Обычно их используют для обогрева теплиц и гаражей, СТО и автомоек и т. д. Модифицированные конструкции со змеевиком можно включать в водяную отопительную систему.

Делаем печь на отработанном масле для дачи своими руками

Печь на отработке является самым выгодным решением для отопления дачи, которая используется для сезонного проживания. В нашей статье, мы расскажем о принципе работы этого нехитрого устройства, а также предоставим все необходимые материалы для самостоятельного создания печи.

Барбарис (лат. Berberis)

Светолюбивое растение, предпочитает открытые места или полутень. В тени плохо растет и цветет, листья теряют свою декоративность. Важный момент в уходе – корневая шейка должна находиться на уровне поверхности почвы.

Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.д.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

• зона горения паров кипящего масла;
• зона высокотемпературного горения продуктов пиролиза;
• камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Принцип работы печи на отработанном масле

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

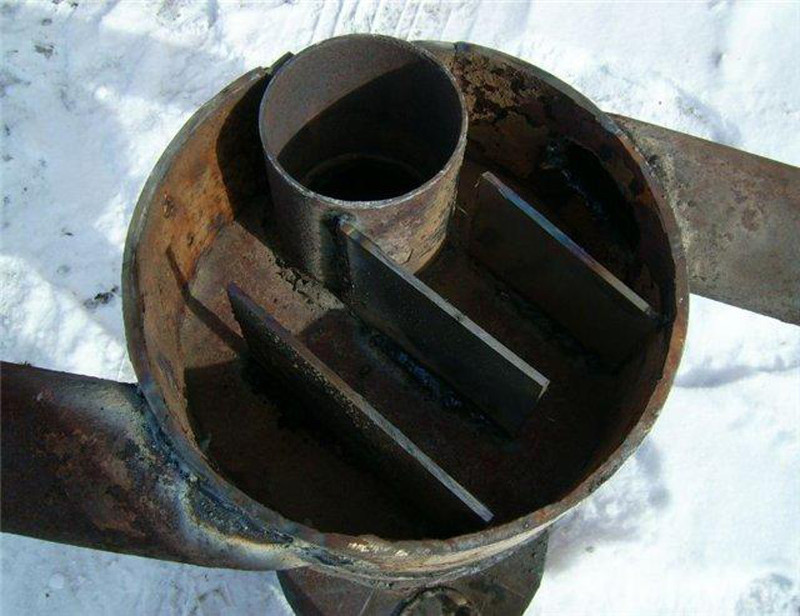

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

Конструкция печи на отработке

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Стандартная конструкция печи на отработке, фото

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

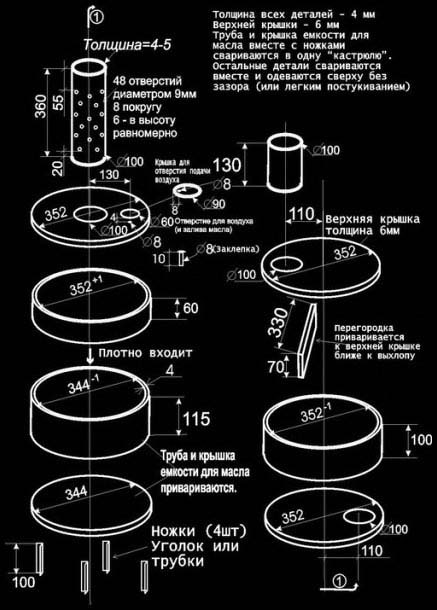

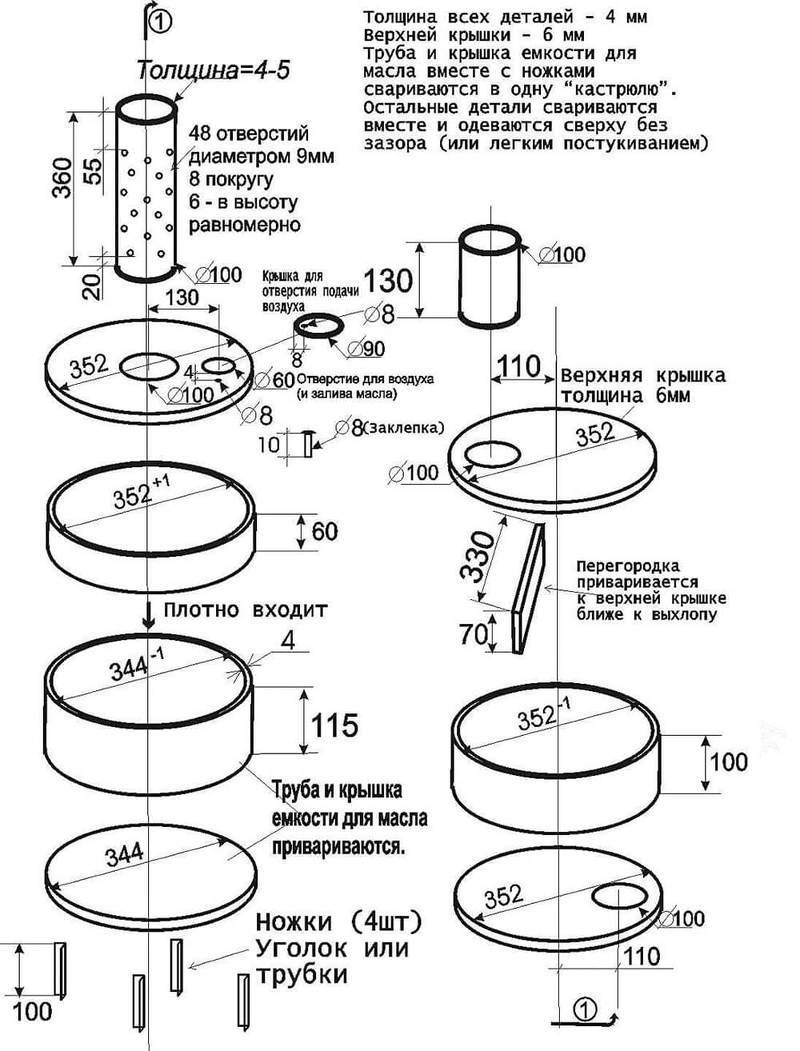

Схема печи на отработанном масле с размером деталей

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Печка на отработке после окраски

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса — воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления — радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

Печка на отработанном масле с воздушным обдувом

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева — печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее — не прихоть пожарного инспектора, а жизненная необходимость.

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного — чтобы начального пламени хватило для появления паров масла.

Печь на отработке в системе отопления дачи

Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление — очень выгодным и в экономическом плане.

При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.
