Принцип работы простого камина

Электрокамин. Виды и устройство. Работа и как выбрать. Особенности

Электрокамин – это электрический нагревательный прибор отопления с визуальным эффектом горения огня. Он широко используется в городских квартирах и домах, где нет возможности установки классической топки, работающей на дровах или углях.

Как устроен электрокамин

Фактически электроочаг состоит из двух главных элементов – нагревателя и экрана визуализации. В качестве нагревательной части используются такие же механизмы, как и для обыкновенных бытовых обогревателей. Это может быть спираль, ТЭН или инфракрасный излучатель. Почти все предлагаемые на рынке электрокамины имеют мощность до 2 кВт. В них имеется два режима работы. В первом используется мощность на 1 кВт, а во втором 2 кВт.

Нагревательная способность электроочага позволяет осуществлять отопления небольших помещений. В режиме потребления энергии на 1 кВт осуществляется обогрев комнаты на 10 м². При переходе на режим 2 кВт можно отопить 20 м². Таким образом, электроочаг нельзя считать полноценным обогревательным прибором, который позволит отапливать весь дом или квартиру без использования вспомогательных систем на протяжении всей зимы. Фактически данное оборудование может применяться только в качестве дополнительного нагревательного элемента или как временное решение на период когда в квартире или доме уже холодно, а отопительный сезон еще не начался.

Помимо визуального эффекта электрокамины также оснащаются звуковым динамиком. Он создает звук горящего очага с треском от тлеющих поленьев и углей. Звуковое сопровождение вместе с визуализацией пылающего огня еще больше создает впечатление того, что все происходит по-настоящему. В ночное время звуки могут отвлекать от сна, поэтому в настройках устройств предусматривается возможность сделать треск тише или отключить его совсем.

Довольно часто электрокамины выбирают не за их функциональность, а привлекательный внешний вид. В связи с этим производители оснащают свое оборудование функцией отключения нагрева. Фактически, можно настроить камин таким образом, чтобы работал только экран создающий впечатление горящего огня, в то время как отопление не действовало совсем. Благодаря этому пользоваться электроочагом можно даже в летнее время, когда прогревать помещение не нужно. Визуализация создает положительную обстановку, не потребляя при этом большого количества энергии.

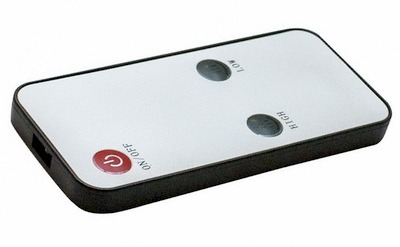

Практически все электрокамины оснащаются пультом дистанционного управления. С его помощью можно включать и выключать устройство, а также менять режим нагрева. Также с помощью пульта удастся убрать отопление, оставив только визуализацию живого огня.

Почти все электрокамины имеют недостаток – высушивание воздуха. В связи с этим нужно периодически проветривать помещение или обзавестись специальным увлажнителем. Если эту проблему не решать, то при длительном нахождении в таком сухом помещении наблюдается усталость, сонливость и головные боли. Существуют электрокамины, у которых данная проблема решена благодаря наличию ультразвукового увлажнителя.

Виды электрокаминов по способу установки
В зависимости от способа установки электрокамины бывают:
  • Мобильные.
  • Устанавливаемые.
Мобильный электрокамин

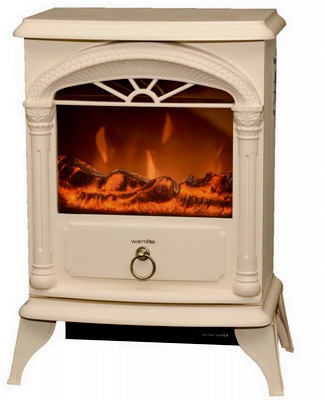

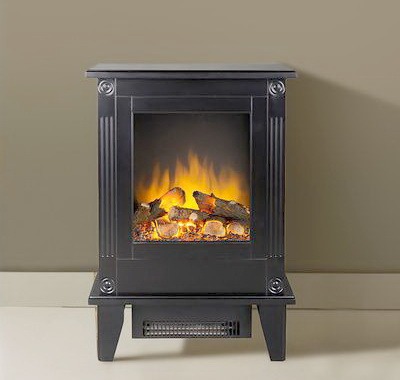

Внешне он представляет собой практически обыкновенный переносной электронагреватель, в котором имеется панель для создания эффекта живого огня. Обычно такие изделия оснащаются колесиками, что позволяет их перекатывать с одного помещения в другое. Достаточно включить электроочаг в розетку и он сразу начнет обогревать помещение, создавая при этом визуализацию горения.

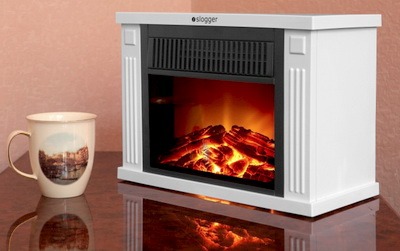

Также помимо стандартных напольных электрокаминов существуют и настольные устройства. Они очень маленькие и обычно ставятся на столы, полки или другую мебель. Их часто можно встретить в офисных кабинетах. Изображение у них довольно слабое, но все равно они пользуются популярностью благодаря тому, что дают тепло и при этом положительно влияют на интерьер. Такие электроочаги часто имеют небольшую мощность и потребляют гораздо меньше чем 2 кВт.

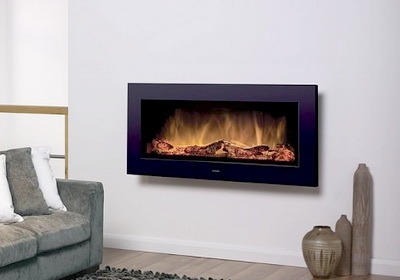

Еще одной разновидностью мобильных электрокаминов являются подвесные устройства. Такие приборы вешаются на стены так же как и картины. Они создают легкий свет, привлекательный эффект огня и тепло. Обычно их можно встретить в небольших спальных комнатах, где они применяются в качестве ночников или вспомогательного отопительного прибора.

Устанавливаемые электрокамины

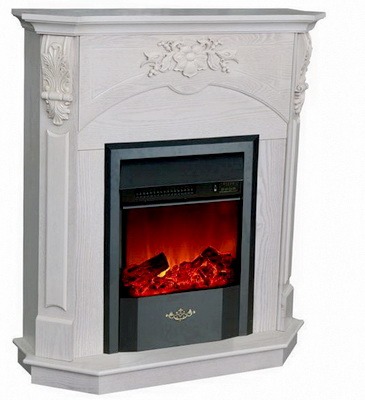

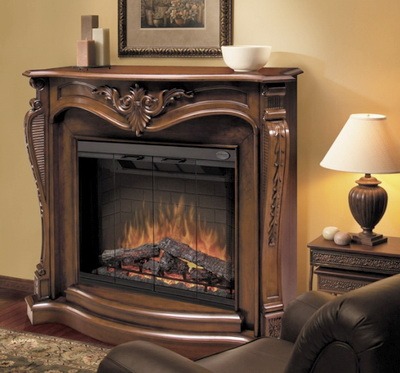

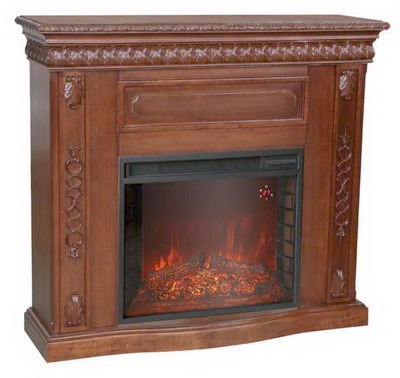

Выглядят гораздо реалистичнее и действительно похожи на обыкновенный классический очаг. Они состоят непосредственно из аппаратной части, а также окружающего портала, который имитирует кирпичную кладку или обшивку дорогим деревом. Такие электроочаги монтируются в одном месте и не могут быть переставлены без осуществления определенного разрушения созданной конструкции. Окружающий очаг портал внешне может напоминать грубый камень, кирпич, мрамор или древесину. При этом на самом деле он может быть изготовлен из более дешевых материалов. Это может быть гипс, МДФ или сосна.

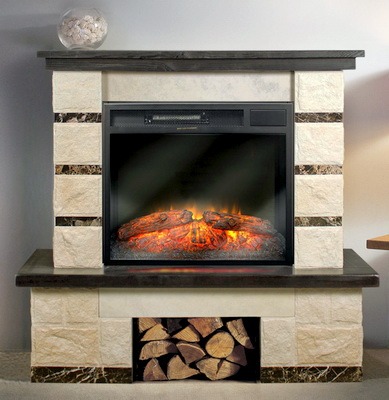

Устанавливаемый электрокамин может продаваться с уже готовым порталом или без него. Электроочаг с декором стоит дороже, но выбор в его пользу не всегда является правильным. При возможности нанять мастера удастся добиться более положительного эффекта от работающего электроочага. В этом случае можно окружить аппаратную часть устройства настоящим порталом, сделанным из обыкновенного декоративного кирпича, тесаного камня, обработанной древесины или даже мрамора. Такие материалы выглядят намного эффектнее и являются более износостойкими, чем окрашенный полиуретан, который при легком ударе может отколоться.

Виды электрокаминов по технологии создания визуального эффекта горения

Главным критерием, по которому следует выбирать электрокамин, является реалистичность эффекта живого огня. У устройств различных производителей это удается по-разному. В одних пламя выглядит жалко, в то время как у прочих очень реалистично.

По технологии визуализации электрокамины разделяют на четыре типа:
  1. Обычные камины с 2D пламенем.
  2. Очаги с 2D пламенем и регулировкой яркости.
  3. Электрокамины с 2D огнем, регулировкой и эффектом тления дров.
  4. 3D камины.
Обычный электрокамин с 2D пламенем

Представлен самым дешевым приборам. В нем создание видимости живого огня осуществляется весьма примитивно. Устройство имеет стекло, за которым находится зеркало с мощной подсветкой. Специальный вращающийся механизм двигает маленькие лоскутки отражающие свет, в результате чего получается игра теней. При взгляде на стекло создается впечатление, что за ним действительно осуществляется горение огня.

В конечном счете созданный таким образом эффект живого огня выглядит весьма жалко, но если смотреть издалека, огонь действительно похож на настоящий. У более дорогих устройств устанавливается обыкновенный экран, такой как используется на мобильных телефонах или телевизорах. В результате камин транслирует записанное видео. Это выглядит намного более реалистично, но только в том условии, если применяемый монитор действительно качественный. У большинства каминов, которые работают по такой технологии, на экране с картинкой огня четко просматриваются пиксели, что сильно портит созданную визуализацию.

Очаги с 2D пламенем и регулировкой яркости

Более дорогие очаги работающие по технологии 2D имеют возможность регулировки яркости. В ночное время можно уменьшить свечение, а днем когда в помещении попадают солнечные лучи наоборот увеличить яркость. Такие устройства немного дороже, но возможность регулировки является очень важной для реалистичной визуализации, поэтому они пользуются большой популярностью.

Электрокамин с 2D огнем, регулировкой и эффектом тления дров

У таких приборов имеется дополнительная система светодиодов, которые располагаются в композиции разложенных поленьев и углей. Благодаря их подсветке создается видимость тления. В результате визуализация очага выглядит еще более реалистичной. У всех предыдущих типов электрокаминов отчетливо видно, что хотя в них и присутствует огонь, но он не имеет никакого отношения до горения разложенных в очаге дров. При выборе оборудования с дополнительной визуализацией тления можно получить более качественное изображение.

3D электрокамин

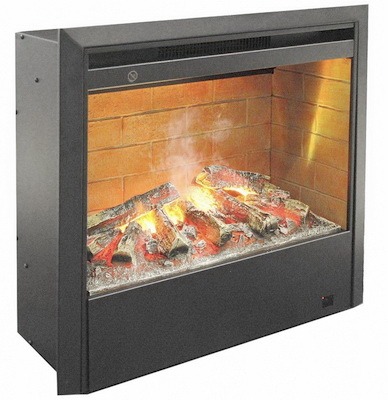

Является самым совершенным. В отличие от всех предыдущих разновидностей электроочагов при осуществлении нагрева он не сушит воздух. Принцип его работы кардинально отличается от остальных. В данное устройство встраивается ультразвуковой увлажнитель воздуха. Камин заправляется водой в специальный бачок. Созданный в результате пар похож на дым, получаемый в результате горения. Специальные проекторы освещают выходящий из увлажнителя пар, поэтому он выглядит как настоящий живой огонь. Те частицы пара, которые не освещены, принимаются за дым. Как следствие 3D картинка двигается и выглядит действительно живой.

Электрокамины с 3D эффектом появились сравнительно недавно, поэтому стоят дороже, чем предыдущее. При этом технология, по которой они работают даже более дешевая в производстве, чем у устройств с ЖК экраном.

Устройство камина своими руками в доме

Популярным предметом интерьера на сегодняшний день стали камины, которые устанавливают в загородных коттеджах, дачных домах и даже квартирах. Обычно эти конструкции выполняют декоративную функцию. Специалисты настоятельно рекомендуют планировать устройство каминов своими руками на этапе проектирования зданий. Правда, обустроить очаг можно и в уже эксплуатируемом доме.

Конструкционных решений относительно каминов существует огромное количество. Они отличаются рядом параметров: размерами, материалами изготовления и прочими характеристиками. Изучив соответствующую литературу, каждый домашний умелец сможет узнать, что собой представляет устройство камина своими руками. Обустройство очага собственноручно без участия печников позволит сэкономить приличную сумму.

Читать еще:  Схема формирования огурцов не требующих опыления

Выбор месторасположения камина

Начинают строительство конструкции с выбора места ее расположения. Чаще всего камин устанавливают у несущей стены, находящейся напротив входа в помещение. Кроме этого можно выстроить очаг в углу или сделать его отдельно стоящим. От чего зависит выбор? Прежде всего, от площади комнаты и индивидуальных пожеланий хозяев домовладения.

Есть места в помещении, где нежелательно монтировать каминную конструкцию. Очаг нельзя размещать у стены, которая находится против окон, иначе он станет причиной появления сквозняков в комнате. Когда камин планируют установить в деревянном доме, необходимо выполнять все правила пожарной безопасности.

Расчет размеров каминной конструкции

Большое значение имеет грамотный расчет очага. При проведении вычислений нужно помнить, что в процессе строительства будут использоваться как целые кирпичи, так и их половинки.

Прежде, чем выполнять расчеты, определяют площадь помещения, в котором запроектировано устройство камина своими руками. Далее на листе бумаги в определенном масштабе чертят план, а затем определяют размеры топливника. Он должен быть не менее 1/50 части объема комнаты.

Выбор типа каминной конструкции

Затем определяются с типом теплоагрегата. Если камин будет закрытым, для его установки потребуется минимум пространства, что, безусловно, очень выгодно, если площадь помещения небольшая. Закрытые конструкции строят одновременно с возведением дома. Читайте также: «Как класть камины».

Полуоткрытые кирпичные очаги считаются промежуточным вариантом между закрытыми и открытыми каминами. Агрегаты полуоткрытого типа размещают внутри стены или пристраивают к ней. Главное их преимущество в том, что строить такие очаги можно в уже эксплуатируемых зданиях.

Открытые камины из кирпича являются наиболее оптимальным вариантом для помещений больших по площади. Их обустраивают в центральной части комнаты, тем самым распространяя теплый воздух по разным направлениям.

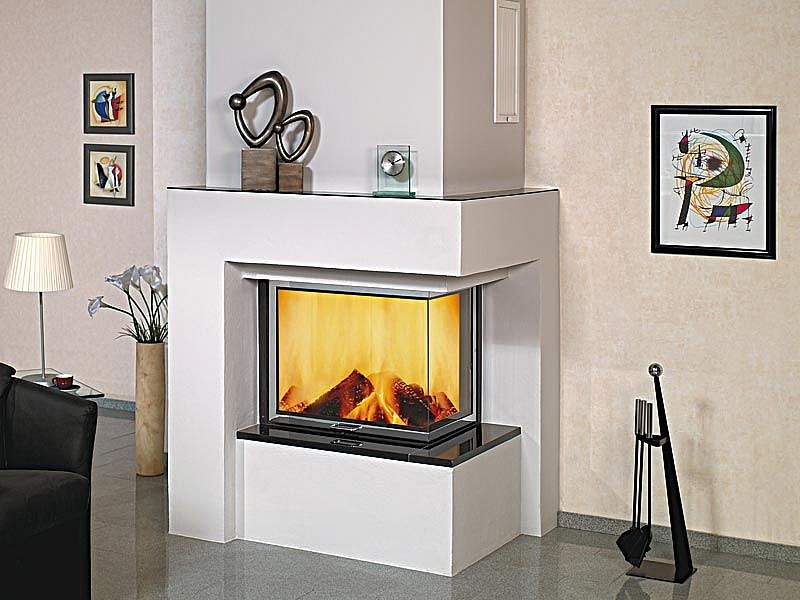

Угловые каминные конструкции, такие как на фото, идеально обогревают смежные помещения (подробнее: «Как сделать угловые камины своими руками, проект и кладка»).

Материалы для строительства камина своими руками

Устройство печей и каминов начинают с подготовки инструментов и стройматериалов.

  • красный кирпич;
  • песок;
  • щебень;
  • цемент;
  • бут;
  • уровень;
  • линейка;
  • отвес;
  • болгарка;
  • ножовка;
  • сварочный аппарат.

Выбирая кирпичи для того, чтобы построить камин в доме, следует тщательно осматривать их поверхность. Подходит продукция только с однородной структурой, не имеющая белых пятен. Проверить качество кирпичей можно при помощи молотка. Для этого им слегка ударяют по изделию, и наличие чистого звонкого звука означает, что оно качественное. Читайте также: «Экокамин своими руками».

Устройство фундамента под камин

Нередко вес камина превышает одну тонну. До того, как начинают кладку, обязательно делают фундамент. Знания, как устроен камин, помогают возвести качественную конструкцию, что невозможно без надежного основания.

Параметры фундамента зависят от размера сторон будущего очага. К длине и ширине прибавляют по 10-15 сантиметрам и в итоге получают величины основания под конструкцию. Между фундаментами дома и очага должен быть промежуток около 5-6 сантиметров, его засыпают песком и утрамбовывают. Благодаря этому имеется возможность предотвратить появление трещин на агрегате при усадке (детальнее: «Делаем фундамент для камина своими руками»).

Необходимую глубину котлована определяют, исходя из этажности постройки: для одноэтажного здания достаточно 50-60 сантиметров, а для двухэтажного дома – не менее 80 сантиметров. Если почва обычная, на дно ямы укладывают подушку из песка, а когда грунт сыпучий, то применяют песчано-гравийную смесь. Каждый слой увлажняют, уплотняют и проверяют горизонтальность поверхности при помощи строительного уровня.

При установке каминов обычно используют бутобетонный фундамент. Прежде всего, строят опалубку, ее внутренние размеры должны соответствовать параметрам будущего основания. Стенки опалубки покрывают для гидроизоляции битумом, толем или рубероидом. Читайте также: «Камины для дома своими руками — изготовление по правилам».

Потом создают основание для опалубки. Для этого укладывают камни большого размера, а щели между ними засыпают щебенкой и заливают раствором, который состоит из трех частей песка и 1 части цемента. Сверху помещают несколько рядов бутового камня и каждый из них покрывают слоем раствора.

На данное основание устанавливают опалубку. Поверхность фундамента тщательно выравнивают, проверяют строительным уровнем и накрывают полиэтиленовой пленкой. Верхний слой основания должен располагаться примерно на 5 — 7 сантиметров ниже чистового пола. Когда фундамент станет достаточно прочным, а это произойдет не ранее, чем через неделю, тогда приступают к кладке каминной конструкции.

Помогут выполнить устройство камина в доме чертежи. Каждый ряд кирпичей должен быть прорисован на схемах порядовок, а все листы проекта пронумерованы. В зависимости от конструкционного решения камина порядовки могут отличаться и иметь свои особенности. Как выглядят такие схемы, видно на фото.

Инструкция по строительству камина

В первую очередь на стену комнаты наносят контуры будущей каминной конструкции. Фундамент под очаг покрывают двумя слоями толя или рубероида с целью гидроизоляции. Сначала кирпичи укладывают без раствора для правильной и тщательной подгонки. При выкладке подтопки обязательно применяют с внутренней стороны огнеупорный кирпич. Стесанные поверхности кладочных изделий закрывают кладкой.

После завершения подготовительных мероприятий возводят заднюю и боковые стенки камина, их толщина должна равняться 20 сантиметрам. Первыми нужно укладывать угловые кирпичи. Соблюдение горизонтальности кладки постоянно следует проверять уровнем. Потом выкладывают наружный ряд и в последнюю очередь – кладут середину.

Когда происходит устройство печи-камина, до начала кладки обычных кирпичей, их необходимо поместить в воду на пару минут и тем самым удалить из них воздушные пузырьки. Огнеупорные изделия ополаскивают водой для смыва с них скопившейся пыли.

Швы делают тонкими, а излишки раствора, образующиеся во внутритопочном пространстве, непременно удаляют. В местах поворотов и сужений следует использовать закругленную форму. Дело в том, что эффективность функционирования очага во многом зависит от степени гладкости внутренних поверхностей. Небольшие выбоины нужно затирать ветошью, предварительно смоченной в глиняном растворе. Читайте также: «Чем покрасить камин».

Кладку кирпичей производят последовательно. Это означает, что каждый последующий ряд начинают выкладывать только после завершения предыдущего. После того, как работа движется к концу, приступают к возведению дымоотвода.

Для кладки рядов из красного кирпича используют цементно-песчаный раствор. Нельзя, чтобы в трубу попадали осадки, поскольку это самым негативным образом отражается на эффективности функционирования очага. Чтобы исключить подобные случаи, используют колпак, изготовленный из оцинкованного железа или жестяной дымник.

Установка металлических элементов

Металлическую раму для каминной топки устанавливают при помощи наклепанных стальных полосок, имеющих 3-миллиметровую толщину (прочитайте также: «Установка каминной топки, облицовка и монтаж открытой и закрытой топки»). Эти полосы помещают в шов кладки и только потом заливают раствором. Можно заменить стальные изделия жгутами
из отожженной проволоки 2-миллиметрового диаметра.

Поскольку металл характеризуется более высоким коэффициентом теплового расширения по сравнению с кирпичом, нужно использовать между кладкой и рамкой дверцы топки асбестовый уплотнитель, имеющий толщину 0,5 сантиметров.

Таким образом, установку металлических элементов выполняют, учитывая коэффициент теплового расширения, для чего предусматривают зазоры размером 0,5-1 сантиметр.

Верхнюю рамку топочной двери использовать как опору для кладки нельзя. Желательно задействовать кирпичную перемычку напуском или «в замок».

Как можно декорировать камин

Дизайн каминных конструкций должен соответствовать интерьеру помещения, в котором их устанавливают (подробнее: «Создаем оригинальный интерьер комнаты с камином»). Они могут быть оформлены в различных стилях, начиная от классики и заканчивая современным модерном. Согласно русским традициям, камины нередко облицовывают изразцами (прочитайте: «Чем облицевать камин — советы по облицовке»). Такие очаги добавляют в любой интерьер уют и создают атмосферу комфорта. Камины отделывают фарфоровыми изделиями, украшают изразцами, инкрустированными позолотой.

Если хозяева дома предпочитают в оформлении помещений минимализм или не желают утруждать себя внешней отделкой очага, конструкцию оставляют с кирпичными стенами, окрасив известковыми и меловыми красками, или красят только одни швы.

Камин является прекрасным дополнением и украшением любого интерьера. Очаг дарит тепло, уют, покой, комфорт и умиротворение. Строительство камина из кирпича собственными силами нельзя назвать простой строительной задачей. Но все равно самостоятельно возвести его можно, если следовать инструкции.

Введение

На протяжении сотен лет, выхлопные газы были выписаны домой печей в атмосферу. Таким образом, только небольшой процент энергии, вырабатываемой в камине остается в холдинговых номеров. Вопрос использования тепла от камина не был проигнорирован, пока расходы, связанные с отоплением начали представлять значительную позицию в наших семейных бюджетов. Развитие технического мышления привело к значительному прогрессу в области энергосбережения и надлежащего управления.

Читать еще:  Фото в саду и на даче

Прежде чем решиться на приобретение и строительство камина стоит задуматься, хотите ли вы, чтобы насладиться только наличие треск огня»» у себя дома, или хотели бы получить нечто большее, чтобы помочь или заменить отопление в нашей квартире или доме. Прекрасным примером земель ранее неиспользованной энергии современные камины (камин), специально разработанные для этой цели.

Для того чтобы правильно выполнить их камин задача должна быть спроектирована и построена на основе определенных принципов, приведенных в данном руководстве. Они являются результатом многолетнего сотрудничества с производителями, монтажников и научно-исследовательских институтов, участвующих в обоих строительной техники и экономических системах отопления.

2 Принцип работы камина

Стандартный камин построили дома является своего рода движущихся огонь, на котором согрел первобытного человека. На свободном пространстве не придется беспокоиться о доставке столь необходимой кислорода для сжигания или для эвакуации продуктов сгорания. С передачи печи в дома принадлежали решить сразу несколько задач. Открытый очаг был помещен под устойчивы к высоким температурам, при отделении их от пола. Накрыть двух или трех сторон ограничена возможное распространение огня. RSS дымоход, часто строятся из камня или кирпича, для разряда выхлопных газов из помещения, где камин был расположен. Принцип работы этого устройства было очень просто. Утечки в воздуха, поступающего в канал дом utleniło печи (дерево) и в виде отходящего газа был выпущен в атмосферу дымового канала. * Эффективность такой системы отопления не была очень высокой, так как большая часть тепла выходит вместе с топочным газом.

* Эффективность системы отопления это отношение солнечной энергии нагрева дом с общей энергии, произведенной в печи.

Современный камин для обогрева вместо мартеновского камин вставки, которая имеет камеру сгорания. Вы должны доставить воздух ему принимать участие в процессе горения. Современные технологии, построенные дома обеспечивают их высокую герметичность и, следовательно, у камина должен быть установлен воздухозаборник (за пределами забора воздуха). В камере сгорания (для камина) это предусмотрено встроенных, регулируемые воздухозаборники. В камере сгорания в то время как выделение газов, выходящий из дымового газа. Наиболее значительные изменения в современный камин является использование второго обращения потока воздуха. Это называется. конвекция **, по которому получил тепло от печки и доставлены в отапливаемых помещениях. Эффективность системы отопления камином можно оценить количество приобретенную конвекции воздуха тепла ** горячей камин вставки. Если это число высока по сравнению с общей тепло, выделяемое стоит сказать, что система спроектирована правильно и казнен. Правильная работа системы отопления камином настолько зависит от правильного воздушного потока в то время как конвекция, которая зависит от правильного подбора и установки камина решеток (решетки выход на базе огня и эвакуации в карнизах), через которые воздух конвекции. От правильности их установки также подлежит эксплуатационной безопасности камина.

Конвекция ** представляет собой явление, в котором нагревается воздух подняться на вершину. Конвекция воздуха в камин является воздух, который после нагрева поднимается вверх и выходит через выпускные баров прямо в комнату, где камин является или распределяется через систему отопления в другие комнаты.

Рисунок 1: Распределение воздуха.

3 воздуха для горения

Воздух для горения подается в помещение через так называемый. внешний воздухозаборник. Это отверстие в стенке внешней стороне в маске металлической сеткой с ячейками (до грызунов и насекомых поступает в систему). От внутри отверстия покрыта регулируемый решетку, которая позволяет ее открытие во время работы камина. Воздух для горения после прохождения за пределами решетки воздухозаборника, после частичной смешивания внутреннего воздуха поступает в камеру сгорания специальные регулируемые входы, а затем на дымоход газов наружу. Внешний воздухозаборник обеспечивает безопасную работу камина и предотвращает сквозняки и сосать воздух из других комнат. S = 200 см2 — 600 см2

На входе 4 конвекция

Правильный способ доставки конвекции воздуха (то есть воздуха, который участвует в обмене и диффузии тепла) с нагревательным пространстве (между вкладышем и корпусом камина) обеспечить решетки, установленные в основании камина и двух сторонах крышки. Общая активная область впускных решеток не должна быть меньше: S = 600cm2.

Это не всегда возможно установить входную решетку (предварительно воздушный фильтр), то воздух всасывается отверстия в основании камина.

Рисунок 2: Циркуляция.

Легенда:
1 Потолочный
2 Уолл-
3 Горячая конвекция
4 Выхлопные газы (дым)
5 Выделение металлической фольги
6 Защитная стена (YTONG)
7 Пункт 6 применяется к стенам древесины
8 Воздухозаборник свежего воздуха
9 Регулировка и закрытия потребление
10 Подложка изоляции
11 Основание камина
12 Основание должно быть несущим,
13 Отделку пола
14 Konwekc круто воздуха на входе.
15- Элементы сжигания горючих
16 Печь железа
17 Венок защитный деревянный брус
18 Лесоматериалы луч
19 Хром выхлопная труба
20 Капюшон гипсокартона, стекловолокном
21 Конвекция горячего воздуха.
22 Изоляция металлическая фольга
23 Электрическая прочность изоляции мин. 700 ° C

Рисунок 3: Пример подключения камин с дымохода в стене.

5 Прямая теплый воздух

Нагревается плита конвекции воздуха выходит отверстия в дистрибьютора или пробелов между вкладышем и корпусом к карнизу. Встроенный в карнизе на решетке выходит в комнату, где камин, таким образом, непосредственно нагревая их. Общая площадь боксов не должно быть меньше: S = 1000 см2 может быть большой решетка устанавливается в передней, две боковые решетки или три с общей минимальной площади 1000cm2. На лицевой стороне капота, вы также можете установить клетчатый держатель гребень вне эстетических функциональных преимуществ. При установке решетки оружия можно пропустить включать дополнительную дверь, используемый для проверки и обслуживания пространство внутри вытяжки. Это решетка из вытяжки позволяет для рассмотрения возможного поддержания внутренней части камином, проверить дымоход, и т.д. Номер, где камин работает, следовательно, нагревается двумя способами: с помощью теплового излучения печи и прямых решеток выхода воздуха около того. диффузии.

Защита 6 поверхность потолка

Температура внутри капотом может быть до 250 ° С, и поэтому внутри капота на расстоянии 40 см от потолка установлен «потолок», в верхней части выпускной решеткой. Грили (декомпрессии), установленных с двух сторон более «подвесного потолка» позволяют для интенсивного воздушного потока, который охлаждает поверхность потолка (используется для подключения картридж к дымоходу в потолке) решение используется не только по соображениям безопасности, но и для предотвращения пожелтение и разрушая потолок. Для выполняется безудержное формируется охлаждения воздуха на входе решетка должна быть расположена в нижней части подвесного потолка, розетки сетки в верхней части этой поверхности. Рекомендуемый минимальный активный площадь поверхности каждого из боксов: S = 2 ’50cm2

7 Механическая распределение теплого воздуха

  • Турбина. Сердце механической системы распределения теплого воздуха тепло воздушная турбина. Это устройство, изготовлены из оцинкованной стали и термически и акустически, имея вход и выход горячего воздуха. Турбина работает с напряжением 220

V и имеет мощность около 60 Вт Теплый воздух от каминном продувается турбиной к сетке. Турбина имеет встроенный термостат, что после освещения камин и увеличить желаемую температуру автоматически запускает теплый воздух. Вы также можете оборудовать регулятор скорости турбины.

  • Шланг изолированы термически и акустически предназначен для циркуляции теплого воздуха обеспечивает приглушить шум, связанный с работой сети и сводит к минимуму потери тепла.
  • Тройник позволяет дифференцирование ветвь.
  • Диффузор (воздушная решетка питания) или диффузор nawiewający теплый воздух непосредственно в отапливаемом помещении.
  • 8 Выбор компонентов системы.

    Выбор компонентов системы зависит от количества установленных точек забора воздуха и сложности сети. Ниже приводится подборка воздушных вентиляторов, используемых для строительства горячего сети распределения воздуха.

    • AEROVAL 250 м3 / ч до 80 м2
    • AEROVAL 450 м3 / ч до 120 м2
    • AEROVAL 650 м3 / ч до 180 м2

    Доступный в продаже воздушный фильтр, термически и акустически изолированы, чтобы предотвратить загрязнение возникающих вокруг вентиляционных отверстий, он оснащен слой стальной сеткой, которая следует чистить каждые два — три раза в течение отопительного периода.

    9 Вторичный воздух.

    Теплый вентилятор втягивает воздух из помещения, где установлен камин и посредством кабельной системы доставляет их в других комнатах. Количество воздуха, вынуждены через довольно значительное о 300-600 м3 / ч должны определить маршрут возвратного воздуха (используется для отопления) от диффузора (диффузора) в помещении, где камин. Путь назад воздух (вторичный) может быть коридор и лестница. Если предположить, такое решение должно позволить поток воздуха из комнаты в коридор. Это делается путем установки вентиляционные решетки в двери. Другое решение состоит в разработке вторичный канал возврата воздуха через номера рядом друг с другом в направлении камина. Потока может быть спроектирована таким образом, что возвращение воздух проходит через кухни и ванной комнаты в то же время нагревания их. Для этого, вышеуказанные полу (на дороге вторичного воздуха) стены пробивать отверстия маскирования им вентиляционные решетки.

    Читать еще:  Этапы строительства садовой беседки

    10 Аксессуары

    Регулятор скорости это устройство, которое позволяет для плавного изменения скорости вращения вентилятора, которая является следствием плавного изменения расхода воздуха. Это требуется в тех случаях, когда из-за слишком большого потока воздуха типа вентилятора, слишком много тепла закачивается в других номерах, и вы должны ограничить его. Это устройство, специально предназначенные для управления индуктивной нагрузки, или, например, двигателей вентиляторов AEROVAL. Контроллер имеет систему ограничения искажений, возникающих обычно электрический радио Тиристор и возможность установить минимальную RPM.

    Внешний регулируемый термостат используется в тех случаях, когда теплый воздух от камина, чтобы стоять в вертикальном положении не доходит термостат, установленный в вентилятор, не вызывая включение вентилятора.

    Устройство камина: конструктивные особенности, принцип работы

    Устройство камина является уникальным в своём роде. Именно поэтому такие установки, издавна использовались как в качестве основного, так и второстепенного обогревательного прибора в доме. Правильно подобрав высоту камина и другие его параметры, вы сможете существенно экономить различные ресурсы , снизить количество потребляемого газа, электроэнергии, за счёт использования твёрдотопливного отопительного оборудования. В этой статье вы сможете найти схему каминов, ознакомиться с их основными составляющими, особенностями, характеристиками, а также научиться проектировать камины.

    Основные характеристики

    Устройство камина в первую очередь подразумевает более подробное, детальное знакомство с его параметрами, особенностями. Проекты каминов обязательно должны содержать следующую информацию:

    Пристенная миниатюрная печка, оборудованная варочной поверхностью на одну конфорку

    Место расположения

    Конструкция камина может отличаться по способу своего расположения в пространстве комнаты.

    Наиболее часто встречаются островные, пристенные, угловые установки. Однако не менее популярны изделия встраиваемого, подвесного типа.

    Сам портал (обрамление) печки изготавливается только из экологичных, жаропрочных материалов (кирпич, природный камень, закалённое стекло).

    Закрытые очаги более эффективны, что позволяет получить КПД до 80-90 процентов

    Тип топочного отверстия

    Конструкция камина также подразделяется по типу топочного отверстия.

    Очаг может быть как закрытым, так и открытым. Закрытые очаги имеют более высокий КПД, достигающий 90 процентов, в то время как открытые не способны полноценно отапливать помещение (КПД не более 60 процентов).

    Принцип работы камина заключается в стандартном воздушном отапливании (пары холодного воздуха попадают в топочное отверстие, нагреваются и выходя равномерно распределяются по всем помещениям в доме).

    Важно: перед тем как узнать, из чего состоит камин, важно знать, что он может излучать тепловую энергию в определённом количестве. На это в первую очередь влияет количество сторон. Также помимо стандартных твёрдотопливных установок, работающих посредством поленьев, можно отдать предпочтение более простым электрическим или газовым вариациям.

    Для того чтобы сделать камин своими руками, схему делают как самостоятельно, при наличии навыков и опыта в данной сфере. Однако лучше всего на данном этапе обратиться за помощью к профессиональному печнику, который сможет сделать корректные чертежи, полностью учитывая все индивидуальные особенности постройки, а также ваши личные пожелания, предпочтения.

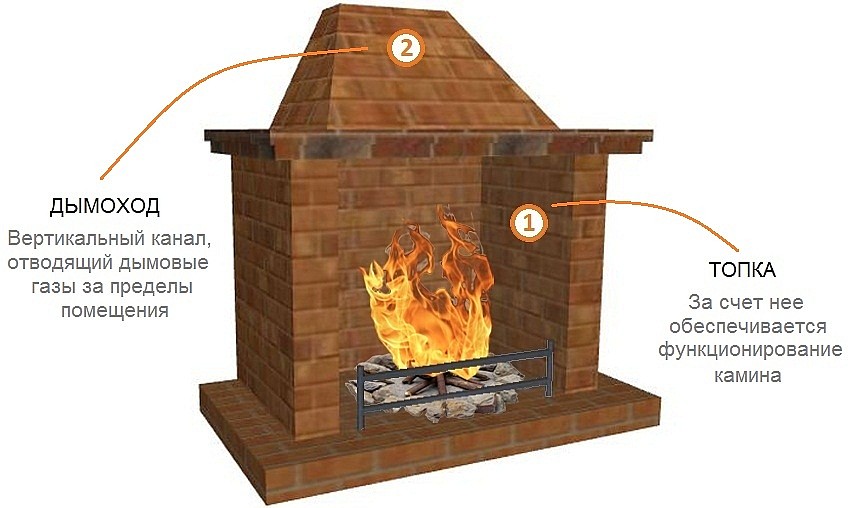

    Два основных элементов любой твердотопливной конструкции

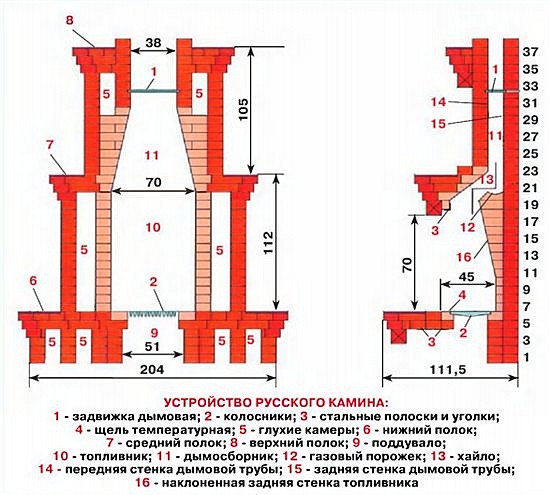

    Схема порядовка или как устроен русский кирпичный камин

    Не зная, как камин сделать своими руками, чертёж или подробная порядовка, поможет вам отладить процесс, и постепенно выкладывая каждый ряд, успешно завершить работу. Не забывайте правильно подобрать такие параметры как высота конструкции, ширина, мощность. Производительность устройства рассчитывается таким образом, чтобы количества вырабатываемой тепловой энергии хватило для отапливания всего дома или его определённого участка.

    Интересно знать: одними из самых новых являются печные установки, работающие на биотопливе. Биоэтанол относится к разряду безопасных и экологичных веществ, при горении он не выделяет в воздух вредных и опасных для здоровья веществ, продуктов распада. Схема и способ проектирования таких приборов достаточно простая – это связанно с отсутствием необходимости в проведении дымохода.

    На что обратить внимание

    Для того чтобы сделать печку своими руками, вам понадобится ознакомиться со следующими основными моментами:

    • Для кирпичных, массивных агрегатов, возникает необходимость в постройке дополнительного фундамента. Он необходим для придания камину устойчивости, большей надёжности;
    • Обязательно составьте схему, на которой будут отображаться все характерные особенности дымоходной системы;
    • Порядовка или чертёж, поможет вам максимально точно определить, какое количество материалов вам понадобится для сборки;
    • Выберите тип облицовки, стилевое исполнение (он должно сочетаться, гармонировать с интерьером гостиной, кухни, спальни или любого другого выбранного для установки помещения);
    • Конструкция должно соответствовать всем нормам и требованиям со стороны пожарной безопасности.

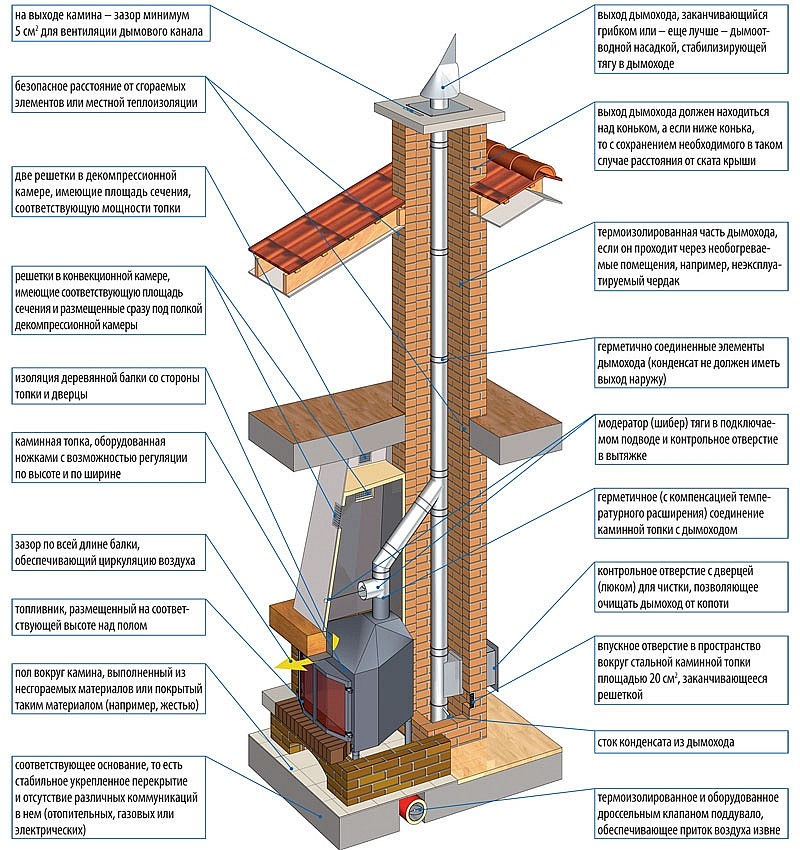

    Подробное описание всех основных и второстепенных составляющих твёрдотопливной печки

    Разделение установок по способу отапливания и распространения тепловой энергии

    Совет: если вы решили выполнить сборку своими руками, занялись проектированием, подготовкой чертежей, схем, рекомендуем заранее подготовить необходимый инструмент. Для работы вам понадобится мастерок, кирка, расшивка, строительный уровень с отвесом, угольник, тара, в которой вы будете производить замес раствора.

    Основные элементы и составляющие

    К основным составляющим твердотопливного отопительного оборудования относятся следующие элементы (кирпичные приборы):

    • Топочная камера. За счёт данного элемента отопительный прибор функционирует, обогревает помещения. В топочную камеру загружаются поленья, уголь, пеллеты;
    • Дымоходная система. Предназначается для качественного отвода образующихся в результате функционирования, работы продуктов горения, которые не должны попадать в помещение. Дымоходы могут быть коаксиального типа, собираться из элементов нержавеющей стали, кирпича, керамики;
    • К разряду составляющих вспомогательного типа относится нагревательный элемент, который в газовых, электрических приборах отвечает за нагрев конструкции, выработку тепловой энергии;
    • Дымосборник отвечает за сбор вырабатываемых продуктов горения, распада;
    • Колосник. Это элемент предназначается для того чтобы укладывать на него поленья или уголь, после чего, прогорая, воздух нагревается и поступает в топочную камеру;
    • Зольный отсек существенно облегчает уход за нагревательным прибором. Именно в этот отсек поступают все отработанные продукты, также как зола, сажа. Этот ящик после окончания топки можно легко выдвинуть, почистить. Помимо этого в зольник постоянного поступает свежий воздух;
    • Внутреннее содержимое отопительного агрегата представлено футеровкой изготовленной из огнеупорных материалов;
    • Задняя внутренняя стенка печи оснащается зубом. Он предназначается для защиты помещения от вырабатываемого дыма, продуктов горения. Ширина устройства равна сечению самого дымохода;

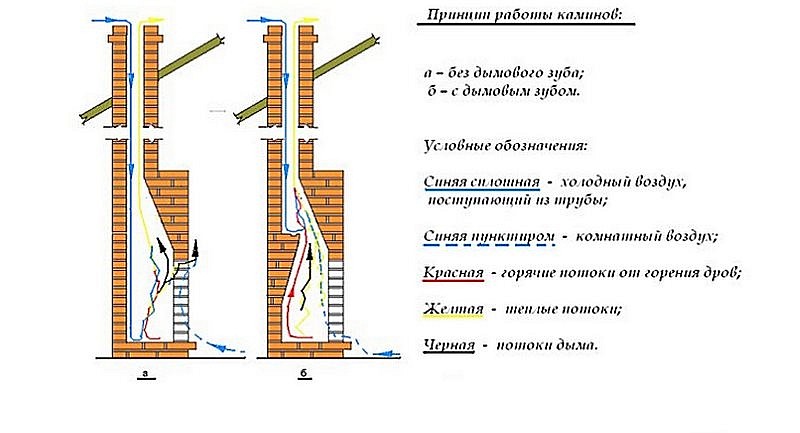

    • Регулировать уровень и интенсивность горения пламени в очаге можно посредством специальной заслонки или иначе- задвижки.

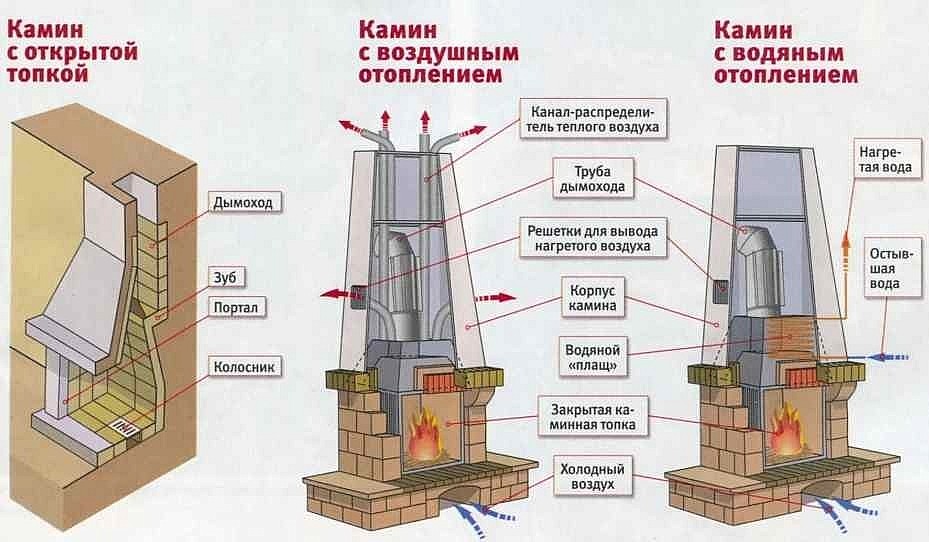

    На фото отображается направленность потоков холодных и прогретых воздушных масс

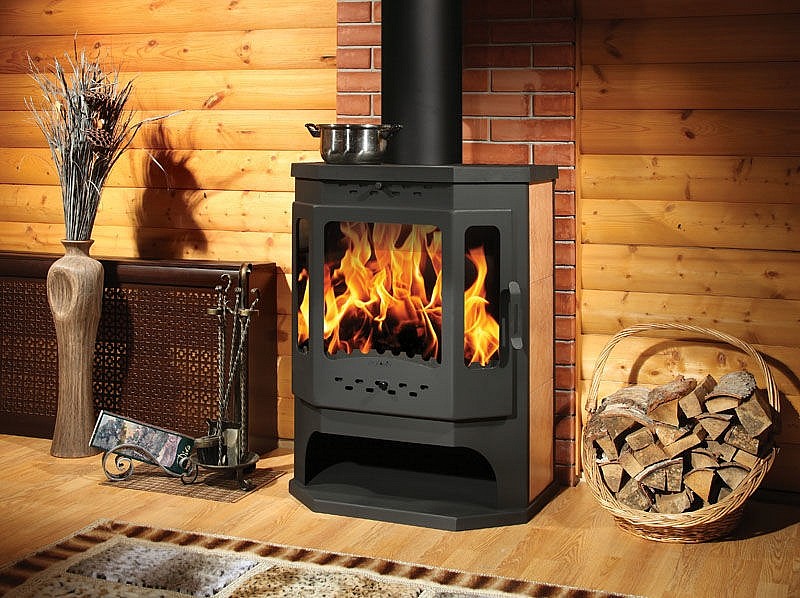

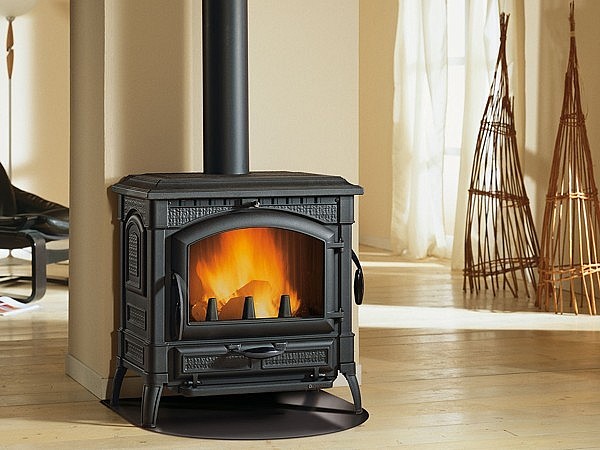

    Стандартный дровяной камин с закрытым покупным очагом

    Интересно знать: мощность и качество обогрева печкой, также во многом зависит от конструктивных особенностей прибора. Самыми эффективными являются камины с несколькими сторонами, точками излучения. В частности к ним относятся приборы, имеющие двухстороннее и трехстороннее излучение.

    Ознакомится подробней с конструктивными особенностями каминов вы можете, просмотрев данное слайд-шоу:

    Особенности строения чугунных каминов

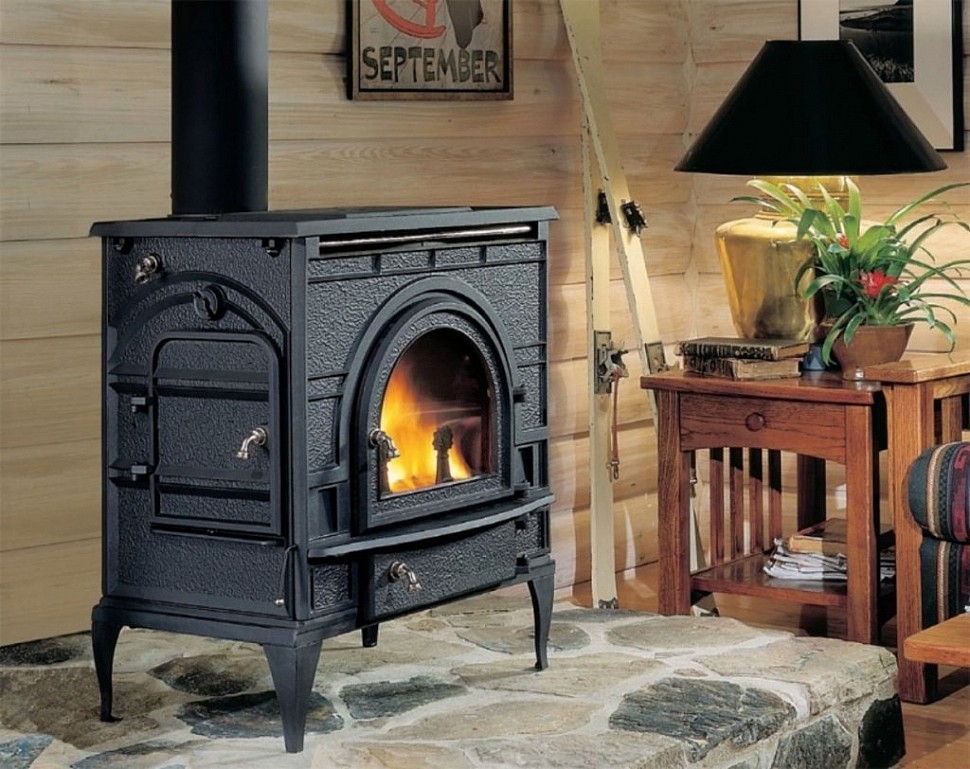

    Чугунные печки имеют массу неоспоримых преимуществ, к которым относится высокая эффективность, максимальный КПД, долговечность, надёжность, простой монтаж, использование и установка. Самые современные, дорогостоящие модели, отличаются разнообразным функционалом. Например, они выполняют не только отопительную функцию, но и оснащаются водяным контуром, имеют встроенный духовой шкаф и варочную плитку на несколько конфорок. Помимо этого, такие приборы имеют свои отличительные конструктивные особенности, ознакомиться с которыми вы можете далее:

    1. Для передачи прогретых воздушных масс, распределения их по помещениям дома, предназначается такой элемент как радиатор;
    2. Обрамление конструкции представлено порталом, который изготавливается из огнеупорного чугуна, стали или керамики;
    3. Основание одной или нескольких дверей должно быть обязательно чугунным. Для того чтобы вы могли наслаждаться видом горящего в очаге пламени – это часть дополнительно оснащается закалённым прозрачным стеклом;
    4. Основным и незаменимым элементом в данном случае является именно дымоходная система. Без неё просто невозможно правильное, безопасное использование данной дровяной установки. Ведь все продукты горения должны полностью выводиться на улицу!

    Газовый очаг имеет более простое строение и может устанавливаться даже в квартире

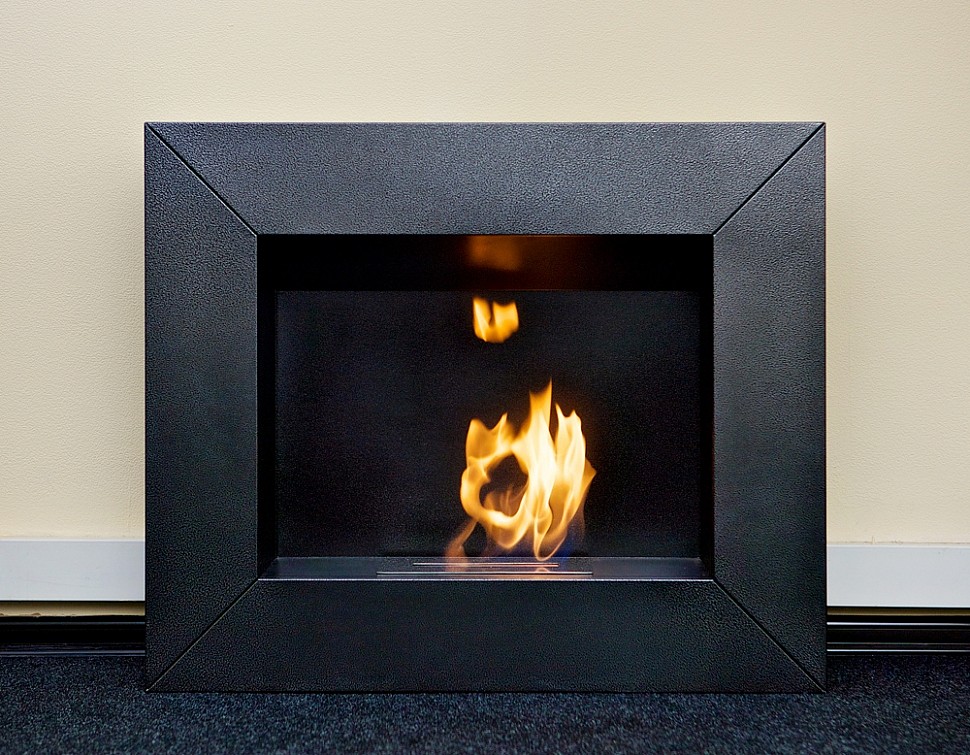

    биокамины относятся к категории безопасных и экологичных, за счёт используемого топлива- биоэтанола

    Чугунные печки считаются одними из самых эффективных, они обладают достаточной мощностью для того, чтобы стать главным и единственным источником обогрева в частом доме или на даче. Если в доме несколько этажей или много комнат, как альтернативу, вы можете установить несколько таких обогревательных приборов или подключить один к системе водоснабжения дома.

    Самыми простыми по-своему строения являются камины, работающие на биотопливе. Они состоят из топки, форсунка, декора (облицовки) с внешней стороны. В отличие от твёрдотопливных конструкций биокамины, также как газовые, электрические модели, могут устанавливаться в квартирах.

    Ссылка на основную публикацию
    Adblock
    detector
