Простой камин в доме своими руками

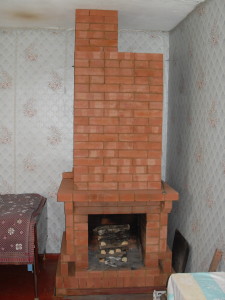

Простой камин с прямым дымоходом

Существует несколько разновидностей простых каминов. Рассмотрим наиболее распространенные из них.

Вариант 1

Для начала разберем конструкцию отопительного устройства с прямым дымоходом, который лучше всего выкладывать во всю высоту помещения, то есть от пола до потолка. Эта модель не имеет никаких фигурных элементов, у нее отсутствует отражающий тепло каминный зуб. Конструкция предусматривается установку обычной железобетонной плиты. Учитывая все особенности оборудования, его КПД равен 15-20%.

Для сооружения агрегата вам понадобится минимум материалов: 370 кирпичей среднего качества, два ведра бетона, задвижка, немного песка и глины. Себестоимость составляет примерно 5 тыс. рублей. Даже непрофессионал сможет с легкостью возвести простой открытый очаг из кирпича своими руками.

Кладка камина с порядовкой

Для того чтобы огонь в простом отопительном устройстве был на нужной высоте, от пола до подины необходимо выложить 4 ряда. Три нижних уровня засыпаются щебнем с песком или галькой. На четвертом же закладываются Г-образные штыри для каминной решетки.

Для хорошей тяги и, соответственно, обогрева комнаты, необходимо установить задвижку. При розжиге огня ее требуется полностью открыть. Когда дрова разгорелись, это приспособление закрывается так, чтобы газообразование было на оптимальном уровне. Если добавить средние ряды, камин будет выше. Этот вид устройства имеет простое газосборочное перекрытие с прямым выходом газов. Полки по бокам делать необязательно.

При необходимости верхнюю часть камина начиная с 30 ряда можно завершить по-другому, изготовив горизонтальный газоход, который будет служить искрогасителем.

Необходимые материалы

Для работы потребуются следующие элементы:

• кирпич красный – 370 штук (точное количество зависит от площади помещения);
• задвижка размером 24х13 см;
• железобетонная плитка для полки и портала; этот материал можно заменить изделием из мрамора или природного камня.

Скачать порядовку и чертеж

Скачать порядовку простого камина можно в PDF-формате по ссылке.

Вариант 2

Существует еще одна схема возведения открытого очага – с калорифером, повышающим эффективность отопительного прибора.

Этот простой камин способен обогреть комнату площадью 28 м². В зимнее время года агрегат сохраняет тепло на протяжении 8-10 часов при уличной температуре до -12 °C. Теплоотдачу можно увеличить, сделав кладку выше. Если высоту слишком уменьшить, это может привести к неправильной работе отопительного прибора и поступлению дыма в помещение.

Скачать проект. 3D порядовка

Скачать проект камина в форматах PDF и DOC. Файлы находятся в архиве.

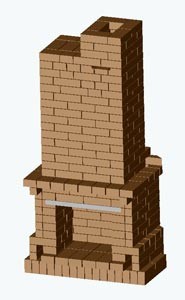

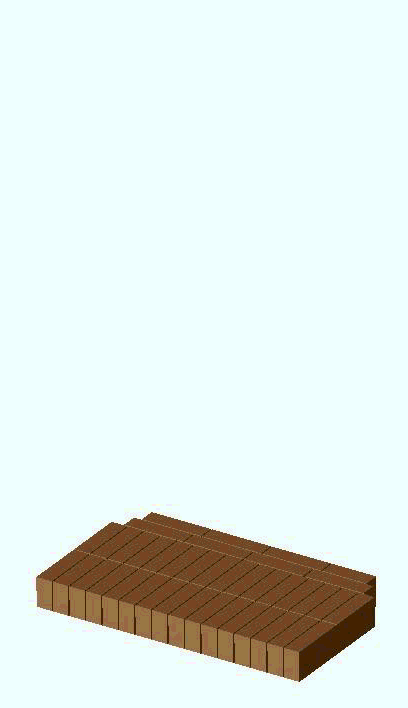

Рекомендуем изучить 3D порядовку отопительного прибора, изображенную ниже.

Вопросы и ответы

Вопрос: Будет ли агрегат нормально функционировать, если к нему добавить дверцу? Или это сильно изменит тягу?
Ответ: Все нужно пробовать. Невозможно однозначно ответить.

В: Захотел построить камин по проекту. Пригласил несколько печников, которые в один голос говорят, что он не будет работать. Специалисты утверждают, что в задней стенки топки нет наклона, в связи с чем она будет коптить. Поскольку устройство для сжигания топлива выполняется не из шамотного кирпича, камин может потрескаться. Как быть?
О: За основу этого отопительного устройства взята конструкция А. И. Рязанкина – печника почти с 40-летним стажем. Я думаю, что его работам можно доверять. Камин будет дымить, если уменьшить высоту топливной камеры, при этом высоту самой конструкции можно увеличить при необходимости.
Здесь речь идет об отсутствии каминного зуба. Сделайте горизонтальный канал влево на 3 уровня в высоту выше 27 ряда, поставьте дверцу для его очистки с левой стороны. Перекройте агрегат еще тремя уровнями, а задвижку перенесите на 32. Эта конструкция будет выполнять роль каминного зуба с трубой, расположенной слева. Если канал нужно разместить справа, с 24 ряда и выше делайте зеркальную кладку.
Со 2 по 11 уровни внутреннюю часть печи выполните из шамотного кирпича. Так удастся повысить надежность конструкции.

В: Подскажите, можно ли добавить духовку?
О: Наверное, да, но мы не пробовали.

В: Удастся ли в этот камин встроить водогрейную коробку (теплообменник), но так, чтобы это устройство нагревалось от дымовых газов? Возможно ли в принципе осуществить подобное?

О: На практике такие приспособления в каминах никогда не встречались. Есть вероятность того, что можно потерять тягу. Рекомендуем приобрести отопительный прибор с водяным контуром или заказать устройство по индивидуальному проекту. Если вы новичок в печном деле, браться за эту работу самостоятельно не советуем.

В: Возможно ли к камину подсоединить дополнительную заднюю стенку, которая будет проходить через конструкцию из газобетона в коридор, и сделать в ней еще один канал для вывода дыма для топки в зимнее время года?
О: Основной нагрев помещения происходит за счет топливника. Есть большие сомнения, что с помощью задней стенки получится прогреть соседнее помещение.

Как построить камин из кирпича своими руками, изучаем всю технологию процесса

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

• Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
• Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
• Топливник является основным элементом, в котором происходит сгорание.
• Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
• Основой камина, его несущим элементом является портал. Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
• Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
• Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
• Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
• Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Расчет параметров камина для данного помещения ведется на основании того, что все элементы находятся в определенной пропорции с габаритами комнаты. Неверно подобранные размеры могут стать причиной некорректной работы устройства. Чрезмерно большой камин займет много места, а маленький не сможет прогреть помещение.

Расчет габаритов

От площади комнаты зависит площадь топки, вернее, ее фасадной части. Их соотношение определяется, как 50/1 соответственно. Данный параметр является стартовым. Зная его, находим размеры каминного проема по формуле: высота/ширина = 2/3. Несложные подстановки дадут числовые значения этих параметров. Одним из важных показателей эффективности работы камина служит глубина его топки. Но в этом вопросе нельзя перестраховываться, увеличивая глубину с запасом, так как это приведет к потере тепла через дымоход. Оптимальным соотношением между высотой топки и ее глубиной является дробь 3/2.

Кирпичный камин необходимо изолировать от пола, чтобы избежать самопроизвольного возгорания. Делается это с помощью настила из термоизоляционного материала, но чаще всего в конструкции портала предусмотрен выступ – подиум.

Он отличается по габаритам портала по бокам на 30 см, а спереди на 50 см. Зеркало задней стенки устанавливается не произвольным способом, а по определенному параметру. Так, на высоте, равной 1/3 всей стены начинает формироваться выступ. Он имеет наклон 20° к отвесу. Вверху зеркало образует дымовой зуб. Габариты нужно соблюдать, чтобы объединить эти две конструкции в одну и не нарушить тягу.

Топочная камера не имеет постоянной ширины, так как вглубь она сужается. Стенки имеют поворот в 60° от своего первоначального направления. Высота дымохода напрямую зависит от места его выхода из кровли крыши. В непосредственной близости от конька он должен быть поднят на 0,5 м. При удалении дымоход возводится так, чтобы линия, соединяющая конек с краем трубы, образовывала угол 10° с горизонталью. На площадь канала дымохода тоже есть свое правило. Она должна быть в 15 раз меньше площади топливника.

Существуют уже разработанные проекты со всеми вычислениями. Чтобы ими воспользоваться, нужно подобрать значение площади и получить результаты.

Строительство фундамента

Камин из кирпича, даже в самом простом исполнении, имеет огромную массу, которую не выдержит никакой пол в доме. Поэтому для начала придется подготовить фундамент.

• Часть пола демонтируется, чтобы вырыть котлован. Его глубина зависит от массы камина и в среднем составляет 0,5 м.
• Используются все приемы по заливке фундамента для кирпичных построек. Дно котлована можно выстелить щебнем и песком, позаботившись о гидроизоляционной подушке.
• Наливается фундамент цементным раствором до уровня пола. Строгих правил на использование армирующих элементов нет, но каждый понимает, что при постройке камина весь фундамент можно разделить на 2-3 части и перестелить, например, армирующую сетку.
• При необходимости используются опалубки. Готовая конструкция должна основательно застыть, поэтому не спешите с продолжением работ, а займитесь приготовлением глиняного раствора, который пригодится при кладке самого камина.

Приготовление раствора

Подготовить раствор для кладки довольно сложно. Если нет под рукой специальных приборов, чтобы определить жирность глины, то помогут мудрые советы профессионалов.

Но при отсутствии опыта и эти советы могут привести к ошибке, тогда в кладке появятся трещины, через которые дым станет прорываться в помещение, и придется демонтировать конструкцию. Гораздо проще воспользоваться готовыми составами. Прочность сложенного камина при этом только увеличится.

Однако в качестве информации познакомим с этапами приготовления хорошего раствора:

• Чтобы правильно выбрать глину, нужно представленные экземпляры пропитать водой. Для этого катается шарик и помещается в резервуар. После нескольких часов следует сдавить шарик в руке, превращая его в лепешку. Если по краям стали образовываться рваные трещины, значит, глине недостаточно жирная.
• Подходящую по жирности глину замачивают на 2-3 дня в воде. Это поможет потом ее измельчить с помощью сетки. В печном растворе недопустимо появление крупных комков.
• Смешивая глину, песок и воду, получаем раствор для кладки. Однако его необходимо еще проверить на консистенцию. Слой раствора сдвигается в горизонтальном направлении. Если наблюдаются разрывы в глиняной массе, значит, нужно добавить еще воды. Если след от мастерка сразу же заплывает, то воды, наоборот, много. Нетрудно догадаться, что в нормальной консистенции борозда от мастерка остается достаточно продолжительное время.

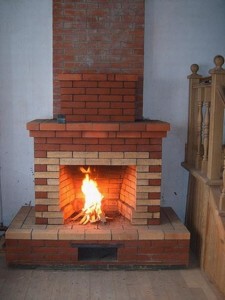

Пример простой кладки

Приведем самый простой пример, показывающий, как осуществляется кладка камина своими руками. Необходимо отметить, что существует более функциональная порядовка камина, но она доступна при желании на специализированных ресурсах, поэтому мы выбрали простую схему, чтобы показать принцип работы с проектом.

Чтобы построить камин своими руками, проведем анализ рисунка в проекте, который называется «порядовая кладка». Задача на внимательность заключается в том, чтобы найти отличия между 1, 3 и 2, 4 рядами. Эти ряды необходимо выкладывать сплошными, но так как между кирпичами должна осуществляться перевязка, то расположение кирпичей необходимо чередовать.

С 5 по 11 ряды формируют топку. Отличие опять объясняется перевязкой. Класть кирпичи нужно так, чтобы швы в двух соседних рядах не совпадали. Ряд 12 дополнен перемычкой, так как далее предстоит выполнить перекрытие и потребуется надежная опора. Если сделать перекрытие из плиты керамогранита, то одновременно получим и каминную полку, на которой удобно разместятся небольшие нужные предметы.

Обратите внимание на то, что в данной модели нет дымового зуба, поэтому такие камины из кирпича строятся крайне редко даже начинающими мастерами. Отсутствие дымового зуба несколько компенсируется большим дымосборником. Он занимает 11 рядов (с 15 по 26). Чтобы качественно выложить дымоход, проверяйте вертикальный уровень стенок по отвесу.

В 27 ряду кирпичи придется распилить болгаркой пополам, чтобы сделать выступ внутрь канала. Этот выступ позволяет сложить перекрытие и установить шиберную заслонку. Дальше построенный дымоход должен соответствовать высоте, которая указана в расчетах.

После того как удалось собрать по указанной схеме конструкцию, интрига будет сохраняться еще около двух недель, так как необходимо дождаться, пока раствор не засохнет по всей глубине. Но даже после такой паузы нельзя сразу закладывать много дров. Следует протопить камин постепенно, малыми порциями топлива. Тогда остаточная вода по всему объему испарится и камин будет готов к настоящей работе.

Строительство камина дровяной для дома своими руками недорого из кирпича? Пошаговая инструкция +Видео

Дровяной камин в доме – это добротный очаг с открытой топкой.
На него возложена не только функция обогрева: кроме прочего, это великолепное украшение, гармонично сочетающее мягкий домашний уют помещения с изысканным очарованием.
Не случайно популярность таких печей чрезвычайно высока.
[contents]

Существует мнение, что обустроить декоративный камин дома своими руками настолько трудно, что фактически невозможно. С этим можно поспорить. Камин в какой-то степени – облегченная и упрощенная версия привычной печи. Главное их отличие заключается в способе теплоотдачи. Так насколько реально, и как выложить камин в доме самостоятельно? Попробуем вместе справиться с задачей.

Принцип действия

С принципом работы дровяного камина для отопления дома довольно просто разобраться.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он же, в свою очередь, обладая способностью долго оставаться горячим, делится теплом постепенно, в течение длительного времени, снабжая им помещение.

Выглядят устройства по-разному, но незаменимые детали, дымоход и топливник, имеются в любой модели. Как добиться от печи большей эффективности?

Хороший рабочий камин, с высоким КПД, должен быть:

• не слишком глубоким и достаточно широким;
• для увеличения коэффициента полезности в конструкцию добавляют специальные тепловые щиты. Их роль выполняют массивные детали, выделяющие при нагревании большое количество тепла:
• кладку каминной печи для дома специально делают с выступами и неровностями, которые увеличивают площадь нагреваемой поверхности, а соответственно и теплоотдачу.

Как ни хорош камин в загородном доме, сложенный собственными руками, это только дополнительное отопление – без центральной системы в нашем климате не всем просто обойтись.

Подготовка

Любая работа начинается с плана, или проекта. Должен быть хотя бы простой чертеж. Он поможет не только в соблюдении порядка и очередности работ, но и в расчете необходимых строительных и отделочных материалов. Также при наличии плана печи гораздо легче подобрать подходящее для нее место в доме – а это непростая задача.

Оптимальным местом для камина в деревянном доме является внутренняя или несущая фасадная стена, либо угол пересечения двух несущих стен.

Не подойдет для камина продуваемое сквозняком место, как и участки напротив окон. Размеры будущего сооружения зависят от соотношения его параметров и размеров помещения.

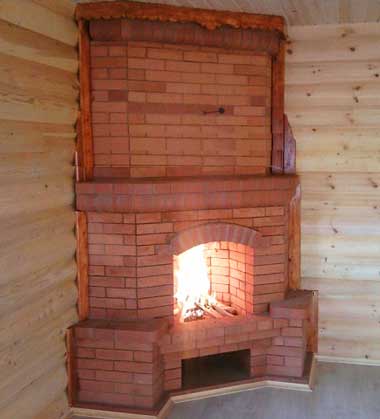

Угловой камин

Помещение, выбранное для камина в частном доме, не должно иметь чересчур малую площадь. Как известно, процесс горения требует достаточного количества кислорода.

Иногда для решения данной проблемы в подполе очага устраивают особый канал для воздуха, сообщающийся с улицей. Он и обеспечивает необходимый пламени кислород.

По способу размещения камин может быть:

Другими словами, вы можете сделать угловой камин дома, или разместить его в центре помещения, или возле одной из стен.

Тип очага

Решившись на установку камина в деревянном доме, надо определиться с типом очага. Дровяные камины могут быть закрытыми и открытыми. Первые представляют собой чугунное основание, которое снаружи обложено кирпичом или камнем.

Если сделать дверцу из жаропрочного стекла, можно любоваться открытым пламенем, не мешая процессу горения. Чугунные кассеты обходятся дешевле кирпича, и их использование позволяет уложиться в меньшую сумму расходов. И открытый, и закрытый тип вполне под силу сложить самостоятельно.

Фундамент для камина

Печка камин для дома должна располагаться на фундаменте.

Глубина его закладки в одноэтажном доме составляет не меньше полуметра, в двухэтажном жилье эта величина увеличивается примерно до 0.8 – 1,0 метра.

Удобным и бюджетным будет вариант из железобетона.

Яма под фундамент копается по периметру будущего камина, дно вымеряется уровнем.

Туда помещается битый кирпич или крупные камни, которые хорошенько утрамбовываются, затем заливаются цементом. После выравнивания полученного слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, наружная выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется около 30 сантиметров. Слои должны лежать ровно, проверяется уровнем.

Затем на гидроизоляцию из двойного рубероида, на глиняный раствор, кладется два слоя кирпичей. До чистого пола остается где-то 7 см — это основание будущего дровяного камина для дома.

Кладка

Так как самому сложить камин? Существуют разные приемы кладки печей, каминная от них фактически ничем не отличается. Она должна иметь такое качество, чтобы образовалась надежная монолитная конструкция, которую обеспечивают перевязки швов продольных и поперечных.

Кладка камина в доме

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагревании швы деформируются гораздо больше, чем кирпич. Для обеспечения равномерности следует использовать гладкий пластичный раствор.

• Красный кирпич имеет высокую пористость, из-за чего способен впитывает жидкость. Поэтому перед работой он должен быть вымочен.
• Огнеупорный кирпич сразу готов к использованию. Для улучшения сцепления с раствором с него достаточно смыть частицы пыли.

Нельзя использовать для перевязки швов одновременно и керамический, и огнеупорный кирпич: они имеют разные рабочие характеристики, в том числе коэффициент расширения. Не рекомендуется располагать части кирпичей сколом внутрь дымового канала, чтобы не мешать нормальному прохождению газов.

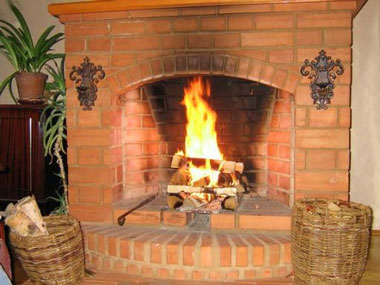

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумывая дизайн камина, можно выбрать для него подходящий вид.

Перекрытие может быть выполнено из целого красного кирпича, с идеально ровными линиями и четкими швами.

Если кладка получилась не слишком удачной внешне, ее можно облагородить штукатуркой.

Не подходит для перекрытий проема металл, железобетон, так как они сильно расширяются при нагревании, что ведет к разрушению кладки. Весьма популярными являются лучковые и арочные перекрытия, являющиеся плюс к функциональности еще и весьма декоративными.

Дымовая труба

Стенка кирпичной трубы для дыма должна иметь ширину не менее чем в половину кирпича. В том случае, когда поверхность предполагается штукатурить, допустима толщина в четверть. Каналы дымовых труб рекомендуется делать строго вертикальными.

Создать своими руками камин из кирпича в доме не составит труда, если точно следовать всем рекомендациям. Кладка каминной трубы такая же, как и у самого камина. Некоторые затруднения может вызвать прокладка трубы в месте ее вхождения в кровельный материал.

Обычно для обеспечения пожарной безопасности на чердаке делают уширение кладки, называемое разделкой. Ее также можно изготовить из заранее приготовленной плиты из железобетона, оснащенной отверстием для трубы. Важно соблюдать следующие правила:

• швы не должны иметь включений из пузырьков воздуха;
• вертикальность сооружения;
• максимально гладкая поверхность внутри трубы.

Кладка выше уровня крыши является наиболее сложным этапом работы. Здесь используется исключительно отборный кирпич, который кладется на цементно-глиняный раствор. Стояк выводится выше плоскости крыши примерно на два слоя, после чего начинают выкладывать выдру. Завершают кладку трубы шейкой и оголовком.

Кирпичную трубу вполне может заменить круглая, асбестоцементная или керамическая. Обустроить такую трубу гораздо проще, чем выкладывать из кирпича. Но она имеет существенный недостаток – весьма быстро охлаждается. Если между растопками пройдет значительный перерыв, то растопить камин будет достаточно сложно.

Отделка

При изготовлении камина для загородного дома можно дать волю собственной фантазии и воплотить в жизнь свои задумки и мечты. Когда дело доходит до отделки – есть, где разгуляться креативным идеям.

Новую печь можно отделать на свой вкус, выбирая вариант отделки из нескольких существующих.

Для облицовки можно использовать множество самых разных материалов.

Облицовку керамикой ведут снизу вверх, от проема топки до необходимого уровня. Эффектную плитку из мрамора используют для отделки предтопочной плиты и каминного портала.

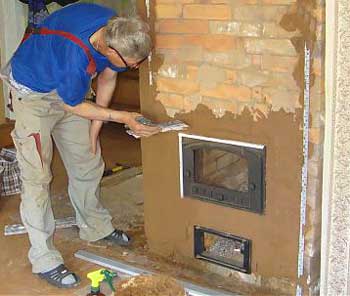

Оштукатуривание

Поверхность камина должна быть подготовлена к процессу. Кладки и щели расчищаются, на наклонные поверхности и на все площадки большого размера крепится сетка из металла.

Используются специальные скобки, или она просто прибивается. Все элементы из металла защищают слоем олифы, чтобы избежать коррозии.

Наносят сначала небольшой слой штукатурки, не толще 0,5 см. Когда он хорошо просохнет, наносится другой слой.

Для него используется более густо разведенный состав глины или штукатурки. При необходимости можно нанести еще один слой, третий, но всего толщина покрытия не должна быть более полутора сантиметров.

Облицовка гипсокартоном

Для придания изделию прямоугольной формы производят облицовку камина гипсокартоном. Для этого сначала устанавливают жесткий каркас, который далее отделывают гипсокартоном.

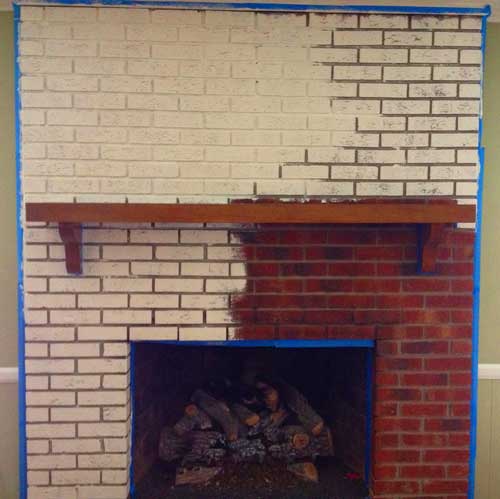

Окраска

Ее проводят по предварительно оштукатуренной поверхности. Для этого берут клеевые и меловые красящие составы. Если нужна белоснежная поверхность, можно добавить в краску немного синьки.

Эффектные жароустойчивые материалы можно использовать не только для очага, но и для стены позади него. Нередко для украшения печки заказывают специальные кованые элементы или оригинальные изделия из чугуна. Решетка, подставка под инструменты и сами инструменты – мастерски выполненные изделия подчеркнут оригинальность и самобытность помещения.

Несмотря на то, что камин в доме сделан вами на совесть, он нуждается во внимании и заботе. Только тогда он будет радовать хозяев надежной и бесперебойной работой. Любому камину необходима регулярная чистка дымохода. Даже если печь трудится без нареканий, диагностика и проверка ей жизненно необходимы.

Только так удастся избежать неприятных сюрпризов. Ведь при топке камина, в процессе горения, образуется большое количество сажи, которая затем осаждается в местах изгибов дымохода. Конструкция дымохода предусматривает специальные окошечки с дверцами, через которые можно контролировать степень загрязненности трубы. Постоянный уход и регулярная диагностика – и ваш камин будет радовать вас много лет!

Камин своими руками – пустите в свой дом тепло живого очага

Иметь действующий камин в собственном доме – это престижно, удобно и, в некотором смысле, даже романтично. Мало кто откажется от его строительства у себя на даче или в частном загородном домовладении. Эта статья рассказывает, как построить камин у себя дома своими руками.

Конструкция сооружения выбирается в зависимости от того, какую функцию будет выполнять этот объект в вашем доме. Ведь он может быть как эффективным сооружением для обогрева жилища, так и просто декоративным украшением, создающим иллюзию живого очага.

Разновидности домашних каминов по способу их расположения

По способу места своего расположения камины делятся на несколько разновидностей.

Встроенный камин – сооружение, выполненное в нише несущей стены. Это единственная разновидность, которая должна создаваться еще на этапе строительства дома. Она изначально включается в основной проект здания, имеет мощный дымоход, экономит пространство помещения и гарантирует мощную отдачу тепла. С помощью такого устройства можно обогреть в ненастье помещение внушительных размеров.

Пристенный камин – наиболее распространенная разновидность. Его конструкция располагается обособлено от стены, а его дымоход пристраивается непосредственно к стене. Он создается уже после строительства дома (после того, как его владельцу захочется почувствовать себя английским аристократом и насладиться треском горящих поленьев, сидя в кресле-качалке).

Угловой камин – это объект, располагающийся в углу жилого помещения. Его непривычное расположение придает особый шарм окружающей обстановке. Эта конструкция довольно проста, а его дымоход аналогичен дымоходу, использующемуся в составе пристенных каминов. Располагается дымоход у одной из несущих стен, прижимаясь к ней своей задней стенкой.

Отдельно стоящий камин – его еще называют центральным. Он находится во внутреннем пространстве комнаты, а его дымоход никак не связан с несущими конструкциями. Подобное сооружение смотрится весьма оригинально, а вокруг него может с удобством разместиться сразу несколько человек.

Конструкция всех перечисленных разновидностей предусматривает обустройство топки открытого типа. Независимо от способа расположения, все камины обладают примерно одинаковой схемой и имеют в составе одни и те же элементы. Принципиальные различия между ними могут возникать лишь тогда, когда в конструкцию встраивается контур водяного отопления или теплых полов. Но этот вопрос требует отдельного рассмотрения, ведь его тематика больше склоняется к правильному обустройству современных систем отопления.

Фундамент для камина

Как и любое строительство, создание камина начинается с обустройства надежного фундамента. При его создании следует учитывать тот факт, что камин имеет довольно массивную конструкцию и его вес может достигать нескольких сотен килограмм.

Глубина, габариты и остальные особенности фундамента зависят от конструкции. Вопрос не в нагреве, а в большом весе камина с дымоходом. Поэтому под камин свыше 200 кг заливается или уширение ленты, или отдельный массивный фундамент на ту же глубину, что и лента.

Фундамент создается на основе бетонного раствора. Укрепить его можно, установив в вырытый котлован решетку из металлической арматуры. В качестве основания создается бутобетонная подушка. Это тоже является приемлемым вариантом фундамента, который заливается послойно. Независимо от типа фундамента, на дне котлована следует создать песчаную подушку толщиной 5…6 см, поверх которой необходимо насыпать тонкий слой щебня.

Площадь фундамента должна быть такой, чтобы монолит выступал за периметр камина на 100…150 мм с каждой стороны. Нижняя плоскость фундамента должна быть на 150…300 мм ниже чистового пола.

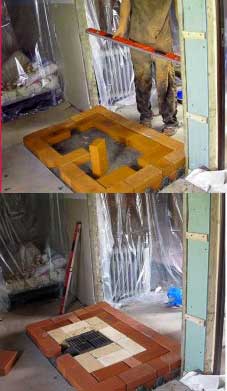

Под будущий камин отлит фундамент 1х1 метр (он не в самом центре помещения, но и не примыкает к стенам). Сейчас уровень фундамента ниже чистового пола на 280 мм.

До уровня полов, после создания гидроизоляции, основание камина поднимается с помощью армированной стяжки.

Проектирование и расчет

Перед строительством камина необходимо разработать подходящий проект этого сооружения. В принципе, для собственных потребностей можно заказать проект в специализированной организации. Но если вы желаете делать камин своими руками от начала и до конца, то проектировку тоже следует производить собственными силами.

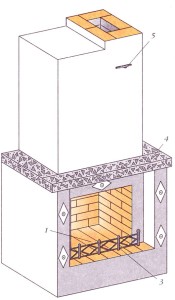

Каждый камин имеет в своей конструкции несколько обязательных элементов:

1. Портал.
2. Карниз.
3. Защитная площадка перед топкой (каминный стол).
4. Под.
5. Топка.
6. Колосник.
7. Зольник (поддувало).
8. Задняя плита.
9. Дымовая камера.
10. Дымовой зуб.
11. Дымоход.

Во внутреннем пространстве топки создается футеровка – специальная отделка из огнеупорных материалов (роль футеровки вполне может сыграть огнеупорный кирпич).

Рассчитать основные габариты самостоятельно – несложно. В большинстве случаев для этого достаточно знать площадь помещения, в котором устанавливается камин. Используя приведенную ниже таблицу, это можно сделать довольно быстро.

Нижняя часть камина с колосником показана на схеме. Зольник можно сделать полностью открытым, для того чтобы в топочную камеру мог беспрепятственно проникать воздух. Но в целях противопожарной безопасности на входе в нижнюю камеру лучше установить специальную дверцу.

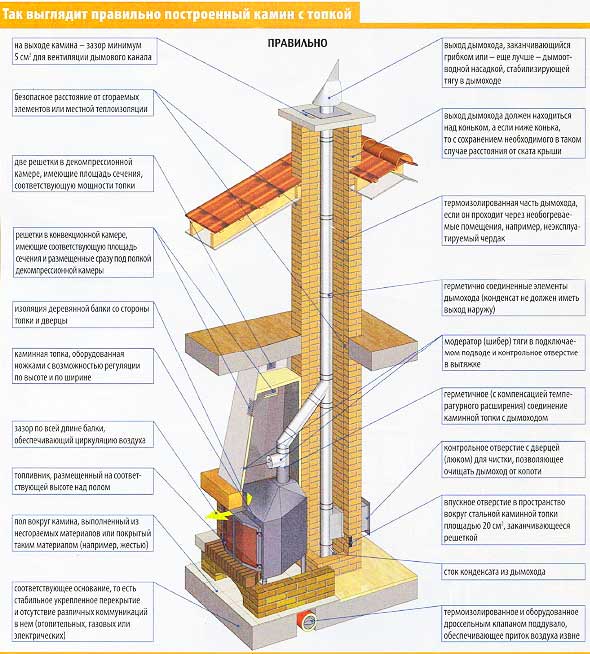

Модным трендом на сегодняшний день является покупка готовых топок. Ассортимент этих изделий поистине огромен, а их приобретение будет оправдано. Ведь установка готовой топки значительно упрощает конструкцию и расчет камина. Топочную камеру с встроенным зольником можно установить на специальный кирпичный постамент (высотой от 30 см), а образовавшееся внизу пространство можно использовать для хранения свежих поленьев.

Кладка камина

Для внутренней облицовки камина следует использовать шамотный кирпич. Он хорошо выдерживает высокие температуры и демонстрирует высокую долговечность.

Для наружной облицовки следует использовать красный керамический кирпич (марка – не ниже М200).

Тепло печь отдает именно наружными кирпичами, которые могут нагреваться до приличных температур, и применять во время строительства каминов можно только полнотелый красный кирпич. Пустоты просто сильно ослабляют кирпич, а силикатный вообще при нагреве выделяет всякую гадость.

Раствор для кладки необходимо готовить на основе шамотной глины и кварцевого песка. Вариант с цементным раствором лучше сразу выбросить из головы. Ведь ничего более губительного, несуразного и неприемлемого, чем цементный раствор, используемый в составе каминной кладки, и придумать нельзя. Шамотную глину иногда называют каолином, а продается этот ингредиент в большинстве строительных магазинов.

Не цемент, а глина шамотная. Сейчас в продаже полно разной – на любой вкус и даже цвет! По качеству между ними сильного различия нет.

Кладка начинается с создания цокольного ряда. Первый ряд кирпича всегда становится на ребро, а остальные следует выложить плашмя.

Перед началом работы используемый кирпич необходимо на несколько минут погрузить в воду. Это позволит значительно увеличить прочность конструкции, ведь влага из раствора не будет впитываться поверхностью кирпичей.

Перед тем, как приступить к кладке камина, необходимо составить порядовку, соответствующую имеющемуся проекту. Дальнейшее строительство необходимо производить в строгом соответствии с порядовкой:

• постамент;
• топка (начиная с 4-го ряда);
• карниз и так далее.

Обустройство дымохода

После того, как «тело» камина будет готово, можно приступать к созданию дымохода. Его проход должен соответствовать расчетной величине. Сверху дымоход следует надежно защитить от попадания осадков. Для этих целей следует использовать широкий дымовой колпак, изготовленный из листового оцинкованного металлопроката.

Лучшего материала для дымохода, чем красный керамический кирпич, не найти. Вот что об этом думает один из участников нашего форума.

Преимущества у кирпичного дымохода немалые. Добиться образования конденсата в кирпичной трубе гораздо сложнее, нежели в сэндвиче – постараться надо. Возгорание сажи не страшно, нагрев внешней поверхности трубы на мансарде минимален или даже вовсе незаметен. Долговечность у правильно сложенной кирпичной трубы – многие десятилетия.

В качестве дымохода можно использовать оцинкованную трубу, изготовленную из жаропрочной стали. Такой дымоход делается многослойным (в результате получается своего рода «сэндвич), с трех сторон он закрывается гипсокартоном.

В те периоды, когда камин бездействует, любой дымоход становится причиной возникновения сквозняков. Для того чтобы избежать столь вредного явления, в шахту дымохода монтируются специальные задвижки (шиберы). Открываются они только тогда, когда топка «оживает», наполняя помещение приятным теплом.

Особое внимание следует уделить высоте наружной части дымохода:

если промежуток от конька до дымохода составляет менее 1,5 м, то дымоход должен быть выше конька не менее чем на полметра;

если расстояние от дымохода до конька более 1,5м, то верхний срез дымохода не должен быть ниже уровня конька.

Дизайн камина

Дизайн должен подходить под общий стиль интерьера. И если во время строительства использовался качественный и эстетичный кирпич, то, для того чтобы придать камину завершенный внешний вид, потребуется минимум усилий. Все зависит от фантазии владельца. По отношению к камину можно применять смелые дизайнерские решения, используя самые разнообразные материалы. Это может быть плитка или природный камень, мрамор или изразцы. Главное, чтобы материалы обладали противопожарными свойствами и не разрушались под действием высоких температур.

Теплопередача через керамическую плитку так же, как и через изразцы, только увеличивается (плотность материала выше). С поверхности глазури и со спеченной подглазурной части глиняного шликера, при нагревании 35 и выше градусов, инициируется теплое инфракрасное излучение. Оно гораздо более интенсивное, чем с поверхности кирпича. Облицовка плиткой или керамогранитом даст пользу однозначно.

Приобретая специальные наборы для каминов, можно качественно улучшить внешний вид этих сооружений. Ведь в комплект подобной покупки, помимо обязательных аксессуаров (щетки, щипцы, кочерга и т. д.), входит большое количество дополнительных подставок и украшений, способных значительно преобразить внешний вид домашнего очага.

Если вы желаете использовать домашний камин в качестве декоративной домашней теплоцентрали, то вам просто необходимо посетить раздел форума, посвященный строительству печи-камина. О том, что необходимо учитывать, выбирая топку для камина, вы можете узнать в соответствующем разделе FORUMHOUSE. Поделиться опытом и получить практический совет, касающийся строительства дымохода для домашнего камина, вы можете в разделе «Выбор дымохода для печи-камина». Также, для всех посетителей нашего проекта доступно интересное видео, которое поможет вам качественно декорировать свой домашний камин.
