Самодельная мотолебедка для пахоты

Лебедки для вспашки

Лебедка для вспашки электрическая своими руками

Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.

Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.

В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы «Урал», «Дружба», она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Чертежи лебедки смотрите здесь. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.

Изготовлена лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (электрический двигатель 2.2 кВт 1500 об/мин, трубы , уголки, звездочки и цепи от мототехники).

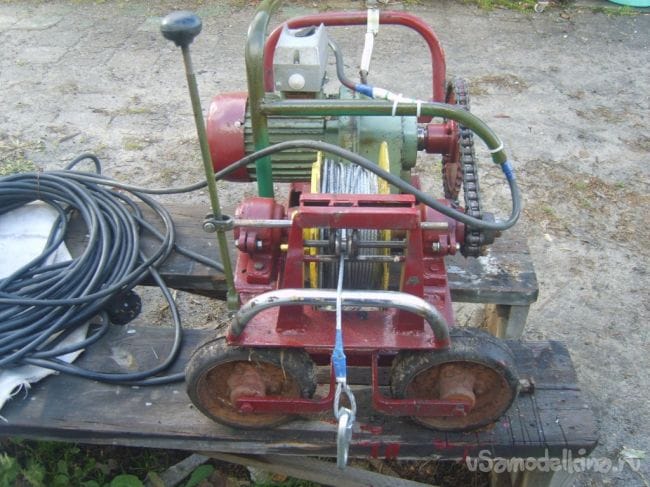

Лебедка для вспашки электрическая

Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.

Однофазный двигатель стоит более 10000 рублей. Речь идет о городе Смоленске, поэтому поставлен 3-х фазный. К тому же люди, которые сталкивались с перемоткой однофазного двигателя, сталкивались с большими проблемами. 3-х фазный двигатель на практике более надежный — может работать непрерывно годами.

Принцип работы с лебедкой сельскохозяйственной заключается в последовательном вспахивании земли с возвращением плуга в начало борозды. Работу желательно осуществлять вдвоем, но при необходимости возможно и одному. При этом возможно вносить удобрения (перегной) непосредственно в борозду.

Пашет даже дерн (целину). На первых порах использовался классический самодельный плуг с ручками, который требовал наличие начальных навыков пахаря и весил на пару килограмм больше модернизированного.

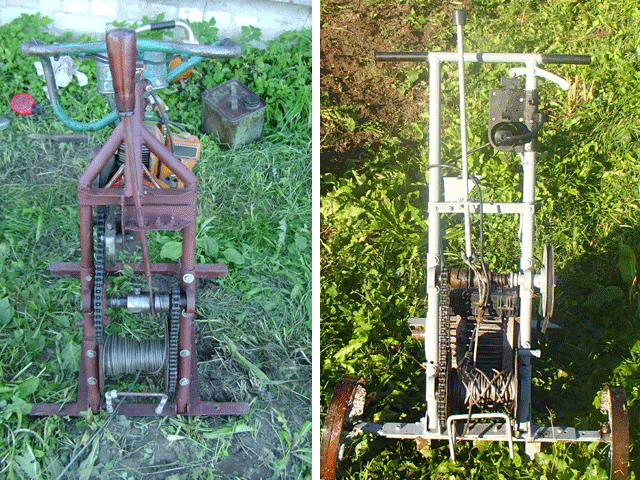

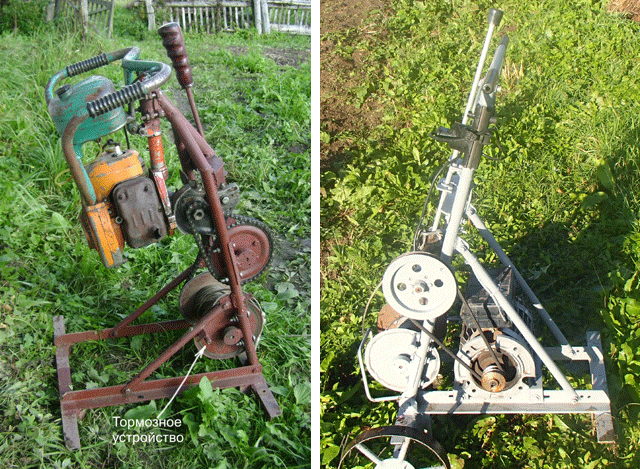

Лебедка электрическая и бензиновая

(колеса на лебедке используются только для транспортировки по участку)

Детали, которые необходимо выточить на токарном станке или купить в магазине мотозапчастей.

Лебедка настоящая — «конь» для плуга

У меня есть небольшой земельный участок под овощи. Обрабатываю его фрезой, каждую весну. Под фрезу даже сажаем картофель своим способом. Но землю требуется под зиму перекапывать. Конечно труд не из легких. Для этой цели (вспашке) был сделан плуг, который требует «коня». Таким конем стала изготовленная лебедка. Тяговое усилие которой хватает с лихвой, для такой работы.

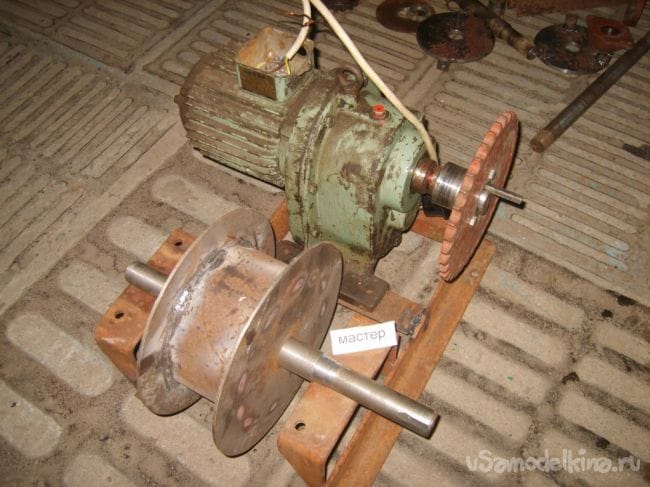

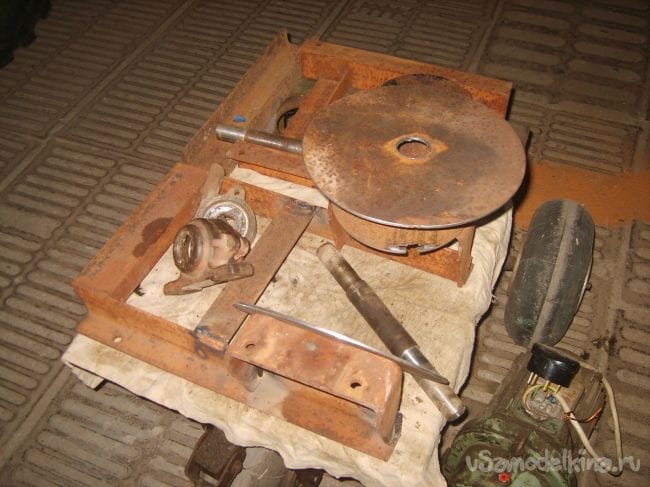

Продумав конструкцию, просчитав параметры, собрал (из того, что было) необходимые «железки». Прикинув основания под необходимый «набор».

Затем приступил к реализации проекта, собирая все в «кучу».

Читать еще: Уютная зона отдыха с беседкой и барбекю

Вот что получилось из этой «затеи».
Прежде всего надо было сделать надежный «стопор- якорь» связь с землей.
Он должен был убираться (когда надо) и надежно обеспечивать фиксацию лебедки при нагрузке.

Самодельная мотолебедка для вспашки

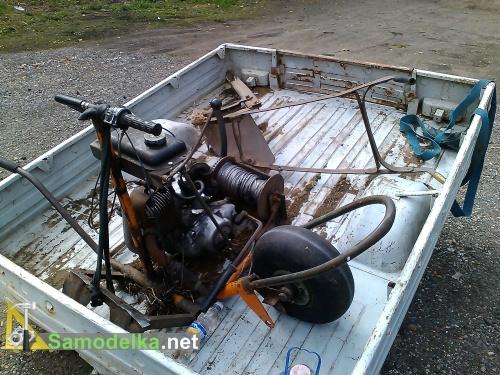

Представляю дачную самоделку — мотолебедка для вспашки огородов и других земельных участков.

Далее покажу небольшое видео про эту мотолебедку, там все понятно. Но сначала добавлю пару слов, которые не вошли в видео, для ясности…

— Принцип работы мотолебедки ясен из названия — тросом тянем плуг. Затем относим плуг обратно, разматывая трос и проходим еще одну борозду.

— Лебедка сделана на базе двигателя с воздушным охлаждением от «тульского» мотороллера. Это позволяет работать без перерыва и не бояться перегрева двигателя. Мощности хватает с избытком.

— Привод и все механизмы лебедки самодельные. Из подручных материалов вроде трубы, листов металла. Соединения сварные. Цепь и звездочка от старой мототехники.

— Органы управления мотолебедкой также пересажены от старых мотоциклов. Самодельные только рычаг переключения передач и кикстартер.

— Из новшеств грунтозецеп на резиновой подвеске, он позволяет быстро вгрызаться в землю и также быстро вынимать якорь.

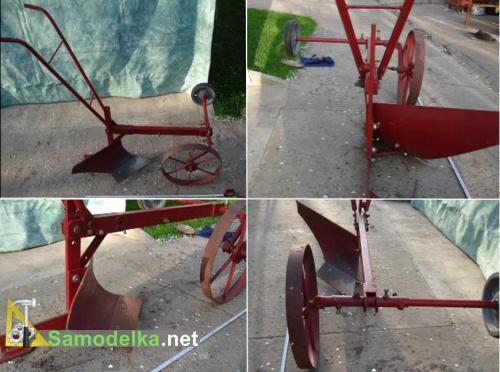

— Для вспашки пока применяется обычный конский плуг. В дальнейшем планируется модернизировать его или сделать новый, добавив пару колес как на вот этом:

Это позволит во-первых осуществлять вспашку гораздо проще и ровнее, и во-вторых каждый раз таскать на себе плуг довольно тяжело, а на колесах он передвигается легче.

— Чтобы облегчить труд по вспашке в мотолебедку добавили несколько деталей и теперь она транспортируется по огороду по принципу обычной тачки. Благодаря колесу и двум съемным ручкам теперь не нужно перетаскивать тяжелую конструкцию вручную.

Вот в принципе и все, далее обещанное видео — мотолебедка для вспашки на базе двигателя от мотороллера:

Мотолебедка

Буду рад почитать советы, как сделать из бензопилы лебедку. На некоторых небольших участках минитрактором не обработаешь почву.

Романтик, а не проще уж тогда собрать из бензопилы мотоблок. Мотор, сцепление центробежное уже есть, редуктор 1,64 .
Ну а там уж с редуктора добавить еще пару ступеней и на колеса. И это будет намного маневренней и многократно экономичней, чем заинтересовавший вас аппарат.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Андрей, у меня два мотоблока, МТЗ и Нева. А лебедка тоже не помешает

Лето — это маленькая жизнь

Андрей, у меня два мотоблока, МТЗ и Нева. А лебедка тоже не помешает

Хорошо бы было найти червяк, и поставить его на барабан для троса. Червячное колесо соединить через разъеденительную муфту с осью барабана, чтоб была возможность раскручивать трос при свободно вращающемся барабане, а сам червяк, соединить с выходом редуктора пилы, через мягкую резиновую муфту.
Ну короче подробности все можно легко просчитать.
П.С
А где это вы хотите лебедку использовать, куда ваши 2 мотоблока не влезают?

Читать еще: Смешанные посадки в саду

Видел из бензопилы лебедку в инете, да не сохранил рисунка, а вот на базе моторчиков тулы, ИЖ, муравя. народ соорудил, можно идею позаимствовать.
Андрей, сажают и у нас на болоте там офигенный урожай капусты, картохи идр. но там только пешком или вот такой лебедкой самое то, попробывал народ мотоблоком вязнет по самые ушы.
Файлы:

Я когда вязкие огороды перепахиваю, то фрезу переворачиваю задом наперёд(тупой стороной вперёд). У лебёдки один минус есть — нужен помощник. Это меня и останавливает пока от её изготовления. А так вещь хорошая, сам наблюдал в работе.

У лебёдки один минус есть — нужен помощник. Это меня и останавливает пока от её изготовления. А так вещь хорошая, сам наблюдал в работе.

всем привет!да,лебёдка штука прикольная.сам пашу каждый год ей.кстати о помощнике.я один пашу.правда набегаешься за день туда сюда.двигун восходовский стоит 14 л.с.цепь и на барабан.троса 40 метров.а плуг так отрегулирован,что его не надо толкать и держать перед собой.его только в борозду кинуть и всё,бегом к лебёдке.я прошлый год целину пахал.намучился здорово.на 1 скорости.но вспахал.а если земля мягкая,то на 2 или 3 пашу.самое интересное что лебёдкой здорово землю поднимает.и пахать надо один год в одну сторону,а следующий в другую.а то такие буераки нагребает.вообщем я вполне доволен.10 соток за4 часа.

Здравствуйте! да на маленьких участках вещь хорошая,изготовил несколько вариантов с различными двигами и двс и электро, один из вариантов собрал на раме плуга (окучника), по примеру из МК , заякоривается штыком, который может установить любой пацан, и работать можно в любом направлении! двиг от мото электрон 7лс,(он есть на фото выше),плохо запчастей на него нет и когда поршневая и коленвал кончились я соединил коробку от него с двигом от бп урал или дружба, получилось отлично. Самое главное этот двиг за счёт лёгкого крепления на раму я использую и как привод мотоблока и для лебёдки на тракторе при погрузке дров. надо пилу , снять двиг 2 мин,он без изменений. заинтересует, пишите.

Мужики а про электролебедку кто может дать информацию,ведь на стационаре вещь очень экономная,не надо бензин.

Читать еще: Растения аллергены в саду

это так, но опять провода нужны длинные. почитай выше про технологию обработки почвы, а так люди даже электродрель приспосабливают, задавай вопросы отвечу.

Как трос наматывается есть что то что заставляет его туда сюда распределяться или как ляжет. И еще какя то муфта есть или включил двигатель и все завертелось.

делается спец тросоукладчик, направляет на центр барабана, или с управлением от руки. отключение нужно обязательно, так как разматывать трос будет трудно. напиши что ты имеешь из материала и твои возможности и для чего она тебе.

сделай простые ворота как на автомобильных лебёдках.только ролики делай из поршневых пальцев,а то из трубы стираются быстро.

Как трос наматывается есть что то что заставляет его туда сюда распределяться или как ляжет

Слушай,kulibin64, а ты колен вал из двигателя убрал и точил новый ровный или как то приспособил старый. Я только сейчас присмотрелся что у меня точно такой и я его разобрал выточил новый но проблема со шпонкой в районе муфты короче возня да и с материалом проблемы а токарей так вообще хана .

Всем привет!
Вот смотрю я форумы про лебедки,для обработки огорода,и вижу везде,что лебедку передвигают по полю,и получается пахать в одну сторону,если в другую,то переноси ее на другую сторону,что не удобно и тяжко!
Раскрою тайну,как сделано у меня (ни где такого не видел,придумал сам)

Лебедка закреплена стационарно на 3х забетонированных рельсах,и привинчена к платформе тремя болтами м10.Одна передняя рельса выше (длиннее),и в ней просверлено отверстие на 16мм.
На против в конце поля забита тоже рельса с отверстием 16мм.Между рельсами натягиваю трос,толстый 10мм,на концах тороса шпильки м16,просунуты в отверстие в рельсах,и гайками натягиваю трос,сильно,что бы не пружинил.
По тросу ходит ролик,и затягивает (спец приспособой) этот трос в любом месте,где нам это нужно.
Далее процедура проста,трос с лебедки (тонкий 3,5-4мм) накидывается на ролик и под 90град. протягивается в другой конец участка!

Здесь все так же (тока нет лебедки,и 2 рельсы по краям).
Накидываем трос лебедки на ролик,и разматываем в обратку!
Таким образом мы пашем в оба конца!
Зы. Сажаю картошку тоже ей — плугом,при это требуется распахивать,и запахивать в оба конца!
Так же имеются все (почти)конные инструменты,для обработки почвы
Плуг,и окучник.

Ежик,и х.з. может культиватор (сам придумал из тракторного),удобно им сгребать ботву после уборки картофеля.

Борона

При бороновании картофеля к бороне ставится спереди колесико,сзади ручки,что бы регулировать глубину.
Соответственно всеми инструментами работаем в оба конца!
