Самодельные мотолебедка мини трактор мини бульдозер и мини самосвал

Самодельные мотолебедка, мини-трактор, мини-бульдозер и мини-самосвал

Если на «шести сотках» можно обойтись без серьезной техники, то на больших приусадебных участках или мини-фермах требуется хотя бы минимальная механизация. Многие народные умельцы совершенствуют тяжелую технику, делая её пригодной для использования на непромышленных полях. Широкое распространение в фермерских хозяйствах получили самодельные мотолебедки для пахоты, мини-тракторы, мини-бульдозеры и мини-самосвалы.

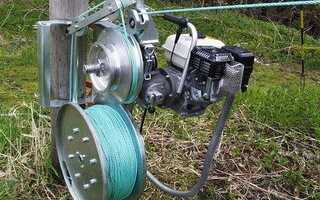

Самодельная мотолебедка для пахоты

Самодельная мотолебедка поможет гораздо быстрее выполнять такие работы, как пахота, высаживание картофеля, его окучивание и выкапывание. Для конструкции понадобится мотопила «Дружба», «Урал» или какая-либо другая, которую обычно используют при заготовке дров.

Но можно расширить сферу применения этого инструмента, создав на его основе тяговое приспособление — мотолебедку с комплектом орудий на канатной тяге.

Это оборудование вместе с пилой весит около 40 кг, но легко переносится взрослым человеком в процессе обработки участка. Дополнительно мотолебедку следует снабдить колесным ходом, чтобы облегчить ее передвижение.

Плуг самодельной мотолебедки для вспашки имеет особую конструкцию и сам удерживается в борозде, поэтому не требует дополнительного приложения физической силы. При этом с ее помощью удается сделать вспаханную полосу шириной и глубиной до 20 см (на глубину штыка лопаты).

После пахоты плуг на оборудовании, т. е. на том же колесном станке, заменяется на окучник, а затем производится посадка картофеля в гребни.

Причем мотолебедка позволяет нарезать идеально прямые гребни. Когда подойдет пора окучивания, также применяется мотолебедка, с помощью которой можно быстро взрыхлить ряды участка, засаженного картофелем.

При выкапывании клубней на станок устанавливается еще одно приспособление — выкопщик. Он также легко и быстро «справляется» с поставленной задачей, проходя участок, ряд за рядом в короткий промежуток времени. Это приспособление выбирает картофель наружу, а потом остается только собрать его.

Скорость перемещения мотолебедки составляет примерно 3-5 км/ч. Эффективность ее работы неоднократно подтверждалась на практике. Кроме того, работать с этим агрегатом легче, чем с аналогичным, но созданным на основе мотоблока.

Помимо вышеизложенных функций, этот аппарат можно использовать для других операций, например при выкорчевке старых пней и валунов, для перемещения тяжелых предметов или вытаскивания застрявшего автомобиля (в качестве буксира), можно даже приспособить ее в качестве фуникулера — возможности конструкции велики, потому ее наличие всегда будет кстати.

Универсальный самодельный мини-трактор (с фото)

Самодельный мини-трактор можно использовать не только на приусадебном участке, но и в домашнем, тепличном и фермерском хозяйствах.

Мини-трактор, несмотря на свои малые габариты, может выполнять десятки операций: пахать, сеять, высаживать картофель, прореживать свеклу.

Также мини-трактор для домашнего хозяйства способен бороновать, рыхлить, косить сено и кормовые травы, перевозить различные грузы и пр.

Существует несколько различных конструкций данного механизма. Здесь представлена машина с двигателем «Дружба» или аналогом с приводящим червячным редуктором (передаточное число 40:1). В данном случае ведущий вал редуктора соединяется приводом с механизмом косилки.

Вал червячного колеса оснащен двумя выходами и храповой муфтой, которая предназначена для различных вариантов ходовой части.

Ниже редуктора нужно располагать кулачковый барабан, который должен приводить в действие определенные навесные механизмы. Над двигателем следует поместить бак для горючего.

Как видно выше на фото, самодельный мини-трактор управляется посредством рычагов, посаженных на рукоятки. Их рекомендуется сделать раздвижными из водопроводной трубы (3/4 и 1/2 дюйма).

Навесное оборудование для самодельного мини-трактора

Вся хитрость заключается в том, что к минитрактору, выполненному в виде своеобразного унифицированного шасси, прилагается целый набор различных навесных и прицепных устройств. Мини-трактор, в зависимости от характера выполняемой работы, может быть одно-, двух- или трехколесным. Для прореживания свеклы или окучивания картофеля можно использовать одноколесный вариант, для косьбы — двухколесный, для выкапывания ям, перевозки грузов или выполнения других трудоемких работ — трехколесный вариант мини-трактора.

Высота рукояток универсального мини-трактора должна регулироваться с помощью специальных кронштейнов. В зависимости от того, какой рабочий механизм навешивается на трактор, можно будет изменять длину и высоту рукояток. Для регулировки глубины обработки почвы трактор снабжается механизмом заглубления, который следует расположить в задней части корпуса машины. Этот механизм состоит из скобы с навесным колесом и фиксирующей рейки.

В комплект навесного оборудования для мини-тракторов входит ящик для инструментов и балласта. Его лучше расположить в передней части машины над колесом, чтобы увеличить силу сцепления колеса с почвой.

Бур на мини-трактор

Одним из прицепных устройств к мини-трактору является бур, с помощью которого можно высаживать молодые деревья и кустарники, устанавливать подпор для виноградной лозы, а также столбы под изгородь. Мини-бур помогает быстро и без усилий выкапывать ямы: за 1 час он может пробурить 10-20 ям глубиной до 50 см.

Данное навесное устройство может работать с отбором мощности от мини-трактора: через цепь усилие двигателя передается на ведомую звездочку силовой передачи бура. На этом же ведомом валу располагается еще одна звездочка, через которую по цепи передается вращение на ходовой винт. Здесь располагается вертикальная шестерня зубчатого редуктора с пересекающимися валами, который приводит в движение рабочий вал. И ходовой винт, и рабочий вал являются основными элементами, которые непосредственно участвуют в бурении. Ходовой винт позволяет изменять направление вращения винта благодаря реверсу, а рабочий вал при работе бура может опускаться (при подаче) и подниматься, т. е. возвращаться в исходное положение при выводе его из ямы. Оба этих элемента (вал и винт) должны быть соединены муфтой, которая позволит им вращаться относительно друг друга. Они находятся в направляющем кожухе, который может быть сделан из трубы диаметром 40 мм. Рабочий вал необходимо оснастить по всей длине шпоночной канавкой, которая позволит ему свободно перемещаться вверх-вниз в горизонтальной шестерне редуктора.

Читать еще:  Что такое фасадная термопанель с клинкерной плиткой

Бур на трактор включает в свою конструкцию рабочие лопасти. Их можно сделать сменными, т. е. выполнить несколько лопастей различных размеров, чтобы выкапывать ямы разной глубины — 150-300 мм, меняя при необходимости эти приспособления.

Устройство бура также предусматривает наличие рамы, которая представляет собой жесткую металлическую конструкцию, сделанную из уголков 30 X 30 мм. Она навешивается на мини-трактор с помощью кронштейнов и болтов.

Самодельный мини-бульдозер

Мини-бульдозер — это одна из разновидности мини-трактора, предназначенная для разравнивания грунта, чистки дороги от грязи, снега и т. п.

Кронштейн крепления отвала самодельного мини-бульдозера в данном случае устанавливается на лапах мотора. К ним крепится основание откидной передней опоры мотоблока с помощью болтов М10. К кронштейнам также привинчиваются штанги (длиной 52 см), которые идут непосредственно к отвалу. Крепление здесь производится болтами М8 с барашковыми гайками. Отвал следует делать из жести толщиной 1-2 мм. К отвалу с внутренней стороны необходимо приварить четыре стойки, сделанные из стали толщиной 3-4 мм. В стойках нужно просверлить отверстия для крепления отвала к штангам по месту. При этом важно учесть, чтобы отвал стоял строго вертикально относительно передней части мотоблока.

Низ отвала необходимо обшить жестью, чтобы он не «зарывался» в землю. Дополнительно его рекомендуется зафиксировать на мотоблоке двумя регулировочными тягами. Эти приспособления позволят в нерабочем состоянии разгрузить кронштейны. Также к нижней части отвала нужно прикрепить нож размером 3 х 100 х 850 мм. Он крепится болтами. Отвал желательно делать из нержавеющей стали. Можно использовать бак от старой стиральной машины и т. п.

В данной конструкции бульдозерный отвал используется без тележки. Здесь оператор сам может регулировать угол и глубину резания с помощью наклона рукояток штанги мотоблока.

Самодельный мини-самосвал

Еще одна разновидность мини-трактора — мини-самосвал, который поможет перевозить различные тяжелые предметы и грузы до 200 кг, удобрения на огород, мусор с участка и пр.

Для конструкции можно использовать обычную садово-огородную тележку в качестве самосвального кузова. Эту тележку можно будет использовать как ручную, но сначала потребуется ее переделка. От тележки нужно отрезать ось, на ее место приварить трубу (диаметром 0,5 дюйма), затем к ней необходимо приварить два «стакана», т. е. две трубы диаметром 33,5 мм и длиной 145 мм. Далее в эти трубы следует вставить полуоси колес. В таком модернизированном виде тележка может служить как ручная.

Чтобы установить кузов на мотоблок, нужно выдвинуть задний мост, зафиксировать его стопором через отверстие. Затем необходимо совместить проушины на раме кузова и выдвижной раме и штифтовать их.

Далее рукоятки кузова следует опустить на опоры на крыльях тележки, затем можно зафиксировать кузов с помощью запора. Рукоятка управления этим механизмом должна располагаться под сиденьем. Чтобы опрокинуть кузов, нужно будет приподнять рукоятку вверх (вниз ее потянет пружина), тогда запор будет освобожден от зацепления с проушиной на кузове. В итоге кузов опрокинется и опустится на салазки.

Самоделкин. Создание мини трактора своими руками.

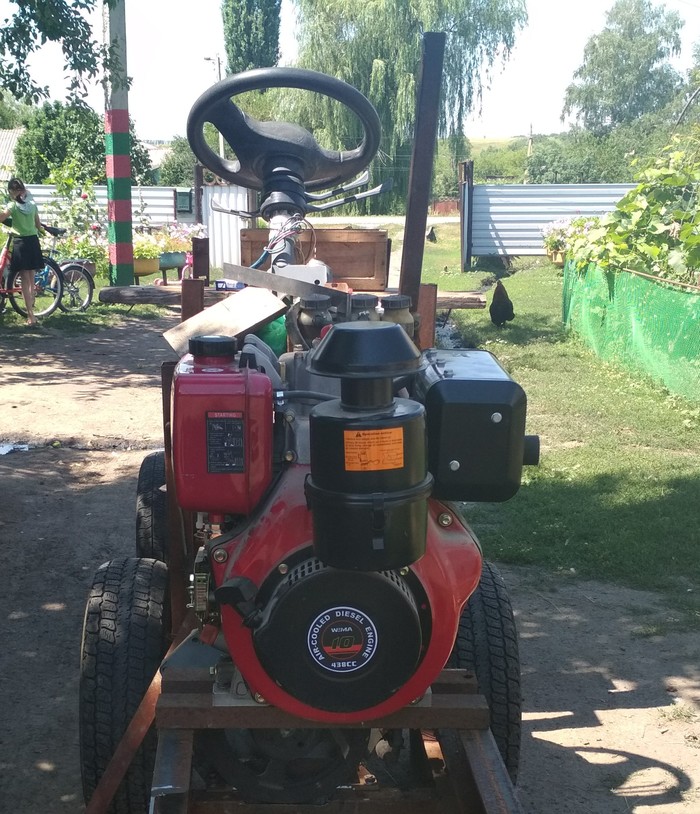

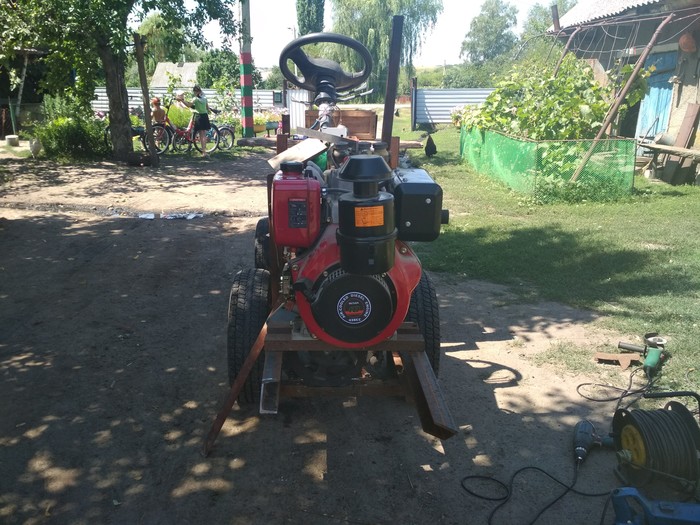

Доброго времени суток Кулибины! Приехал я тут к товарищу в отпуск , а он собирает себе тракторчёнок из того что нашел дома. Думаю многим будет интересна данная тема. Поехали.

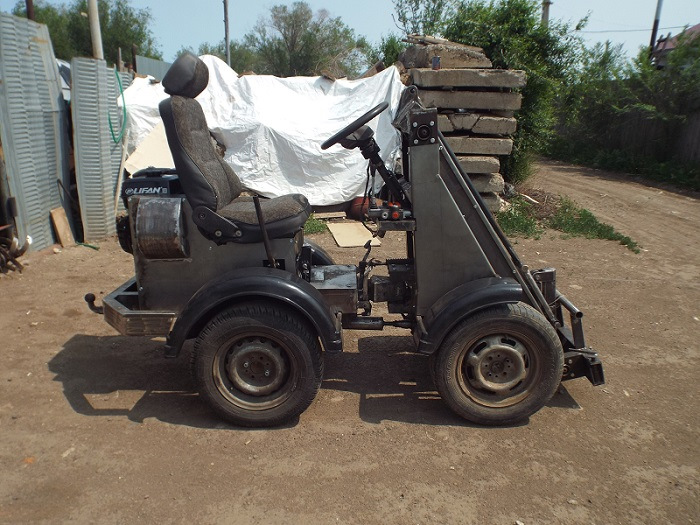

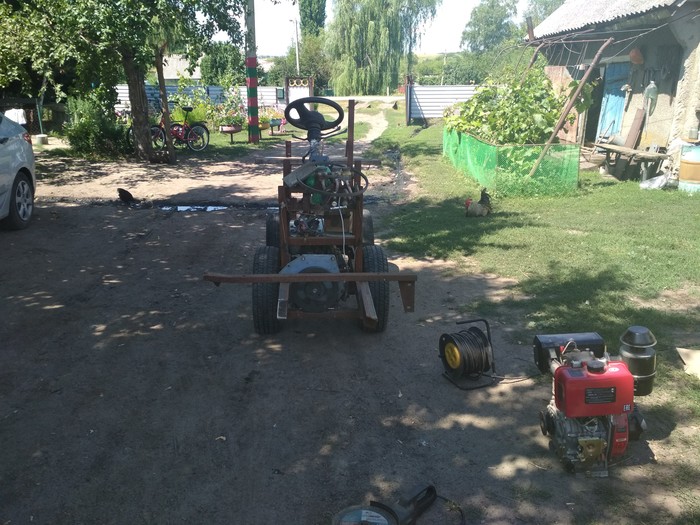

Поскольку я не застал полный процесс сборки некоторых элементов , расскажу и покажу что из чего и как сделано.

Немного опишу конструкцию. а точнее историю создания.

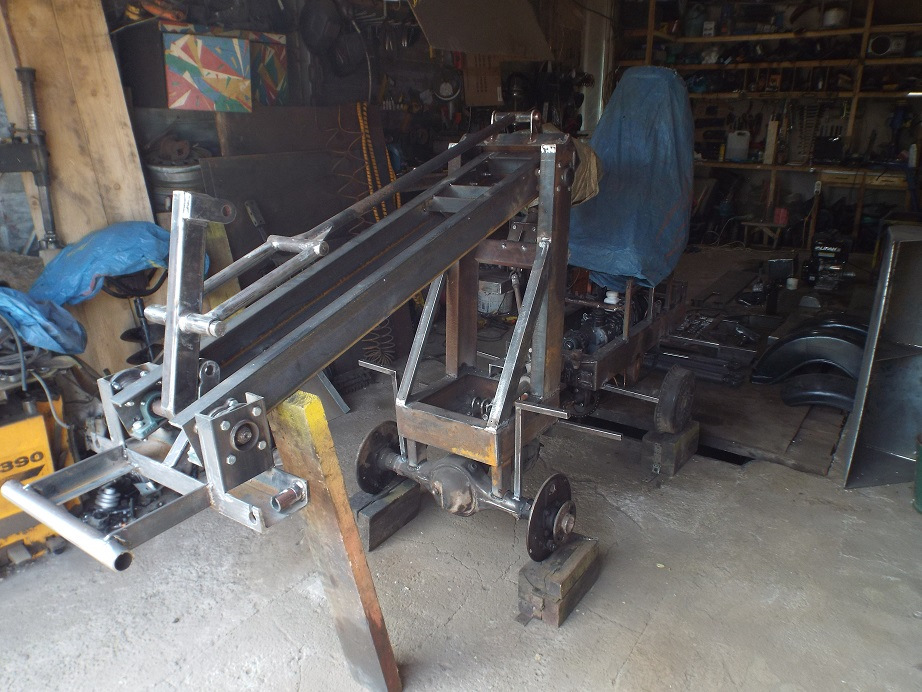

Для создания рамы и несущих конструкций был использован швейлер десятка — рама. Для всех навесных элементов используется профиль труба. В начале по задумке автора была куплена машина «копейка» за 10 тысяч. Рублей для донорских целей. Сразу хочу отметить тот факт, что он пожелел об этом т.к. отдельные фрагменты купить можно было бы дешевле. А тут пришлось использовать то что было. Поэтому думайте об этом заранее, просчитывайте. После покупки донора , он кликнул клич по родственникам . может что у кого завалялось в гараже от стареньких ВАЗов. и о чудо . Бесплатно он ещё разжился двумя мостами и раздаткой от нивы. Далее Лёха — именно так зовут Кулибина начал изобретать конструкцию — основу. Поскольку он работает на тракторе на ферме для него не составляет проблем со сборкой, фантазией и прочеми хитростями. У Лёхи давно была мечта собрать трактор для дома. поскольку на покупку готового варианта нет денег. По поводу пользы небольшого помощника во дворе я думаю и обьеснять не нужно. нежен перевести груз. пожалуйста. плуг пожалуйста. посадить, вскопать, дёрнуть, поднять и т.д. Для комфортной работе во дворе нужен не просто трактор, а нечто более. Интересно.

Характеристики трактора: он должен проезжать в любую калитку, сажать, сеять и исходя из этого у него узкая база. с возможностью её увеличения. Колёса пока от машины, полный привод, раздатка. В Питере было заказано и изгтовлено на заказ сцепление (12000 + 500 доставка за 2 тысяч. Км). Был куплен дизельный двигатель за 24000. Чтобы обеспечить повышенную манёвренность трактор поворачивает по типу «Кировец»

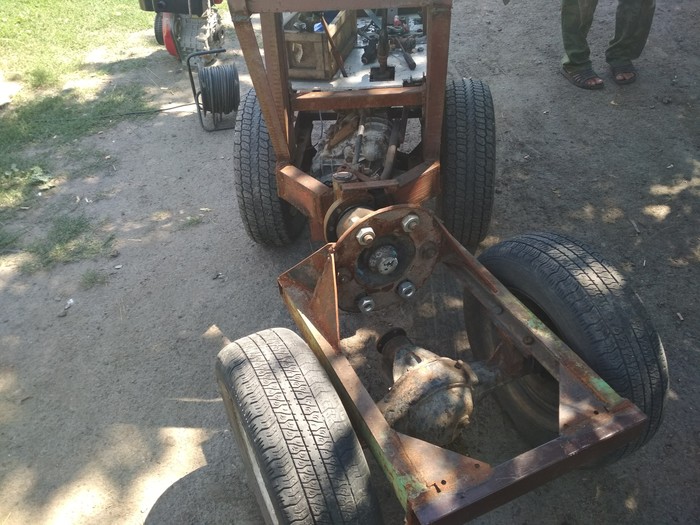

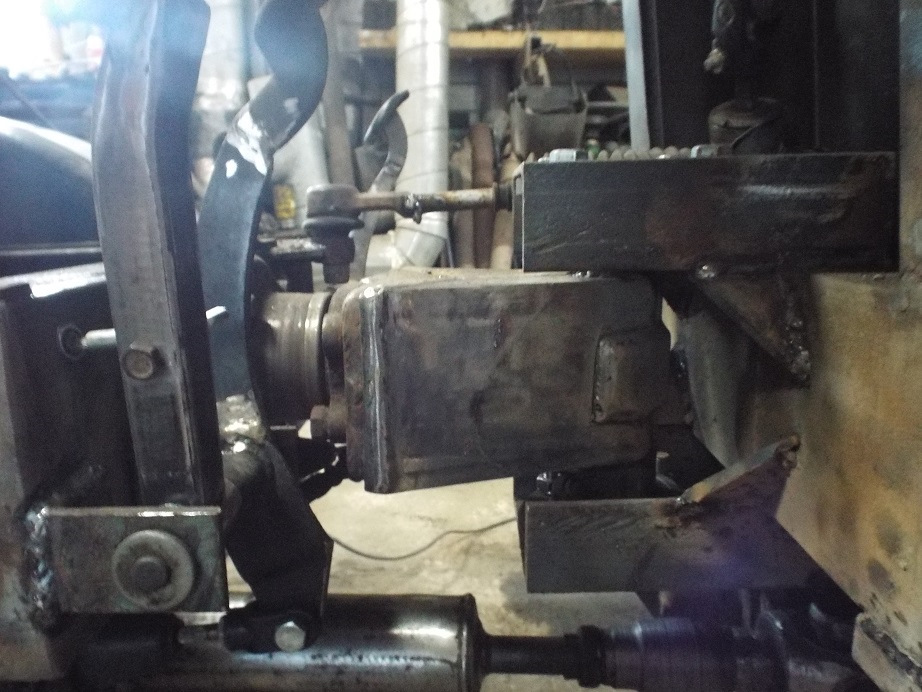

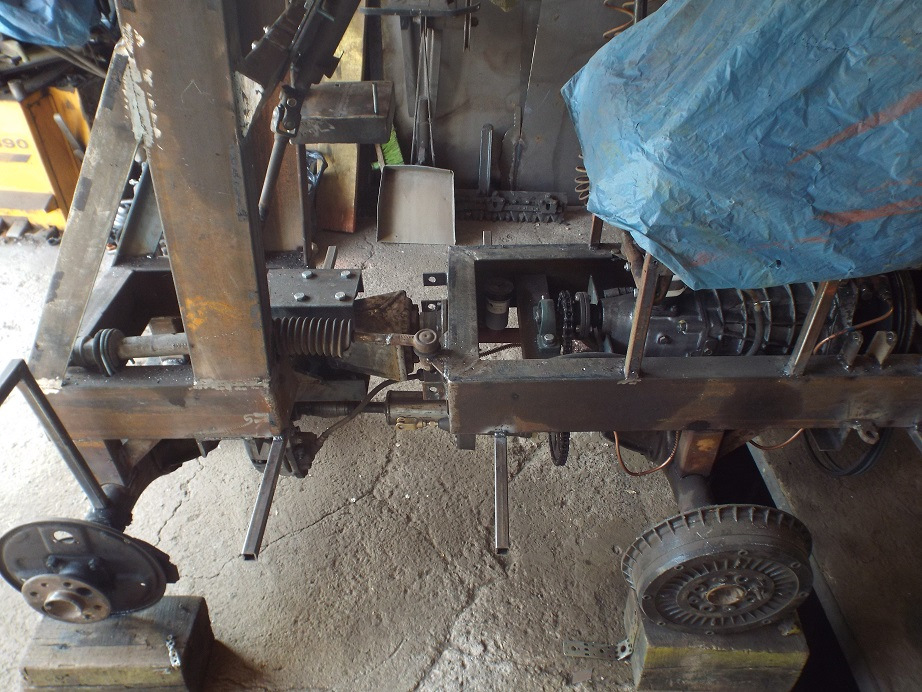

Вот так выглядит конструкция мостов и внутренних элементов:

Сообщества › Кулибин Club › Блог › САМОДЕЛЬНЫЙ МИНИ ТРАКТОР ПОГРУЗЧИК /Проект закончен.

У себя разместил, а в сообществе «Кулибин клуб» разместил трактор забыл.

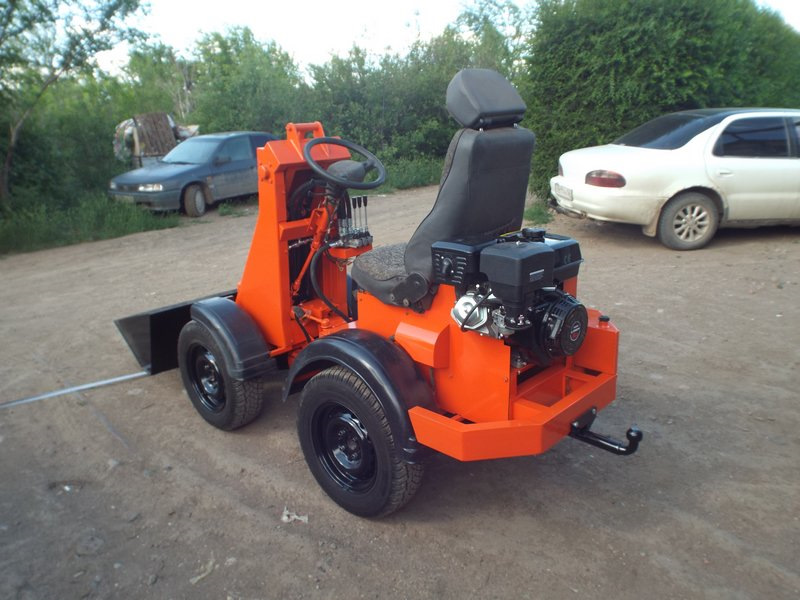

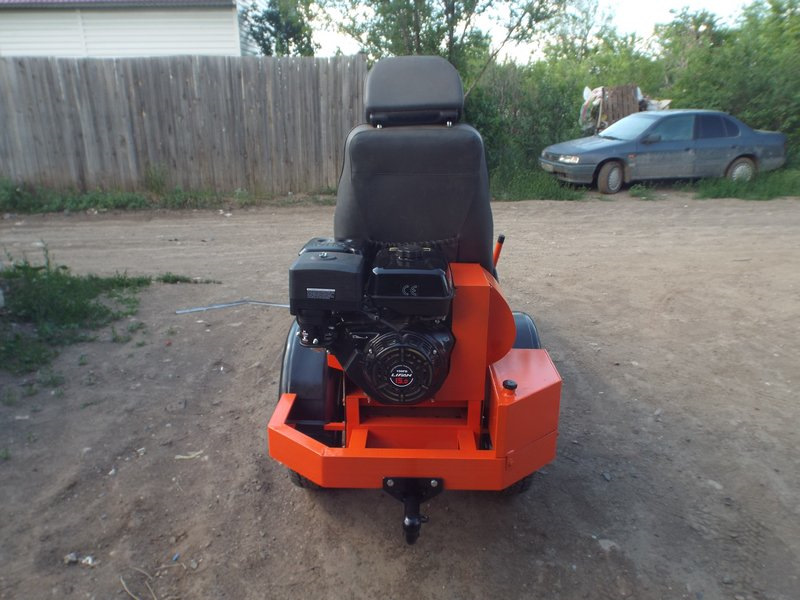

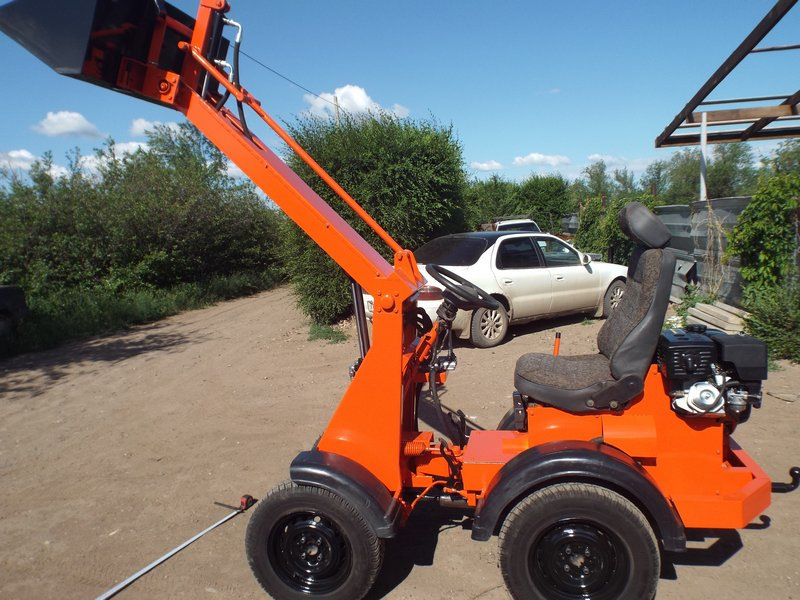

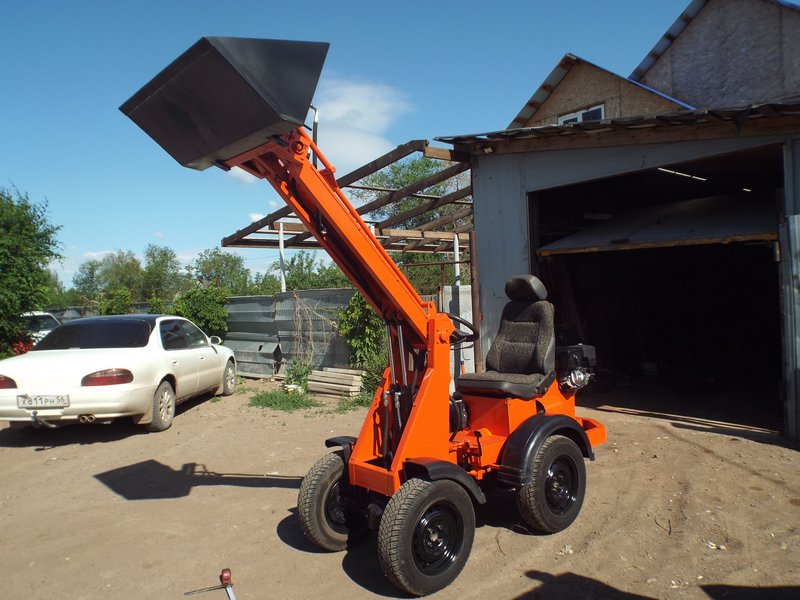

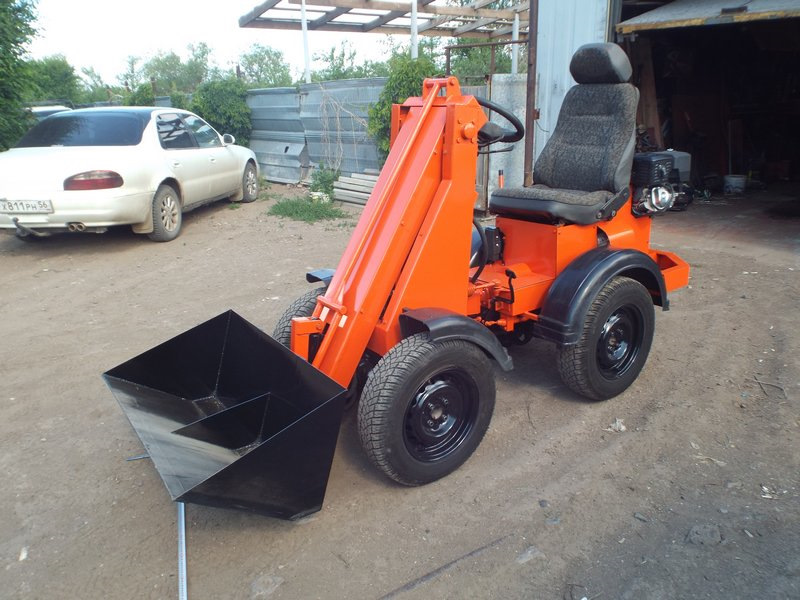

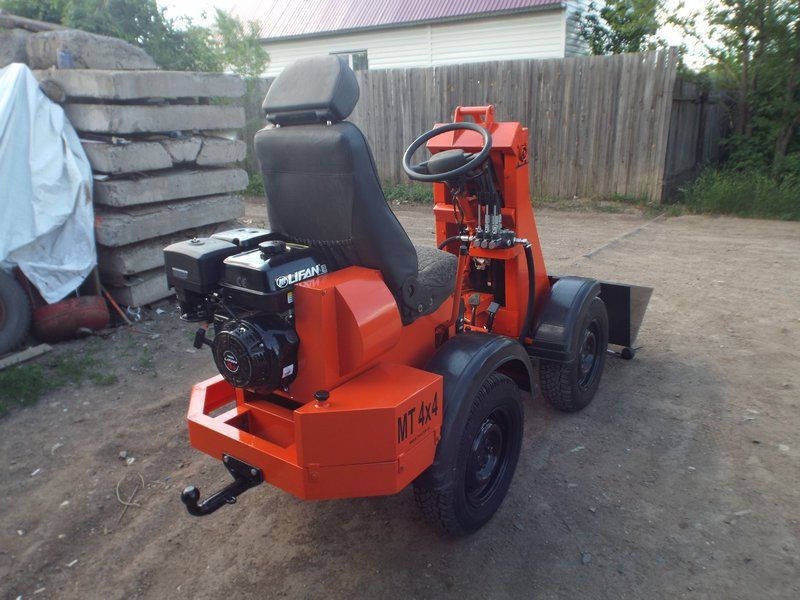

Всем привет, на днях выкладывал погрузчик не крашеный, а сейчас он готов и сегодня буду отправлять заказчику.Проект был сделан для Павла с г.Балашов.
ВНИМАНИЕ!Будьте добры и про цену не здесь, не в личку не спрашивайте.Цены не озвучиваю и заказы не принимаю.Пост чисто для того, чтобы сподвигнуть людей, кто хочет себе собрать тракторок.

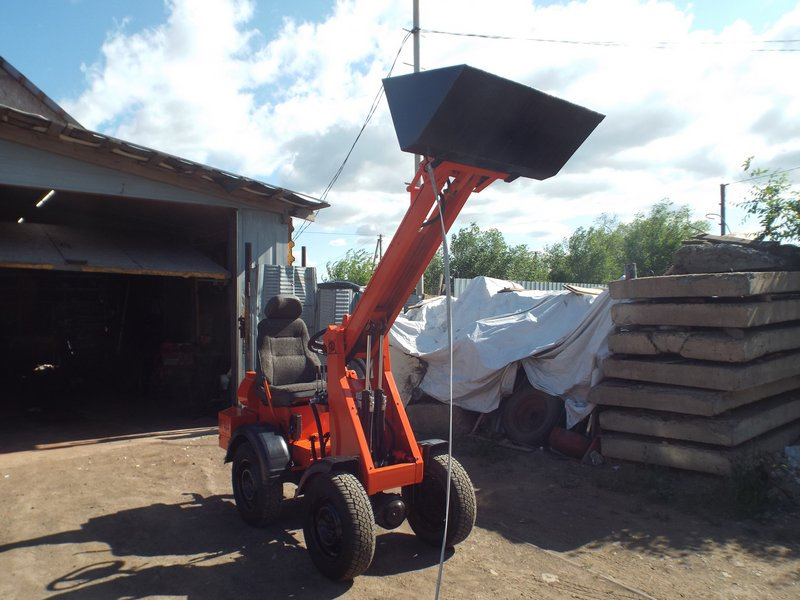

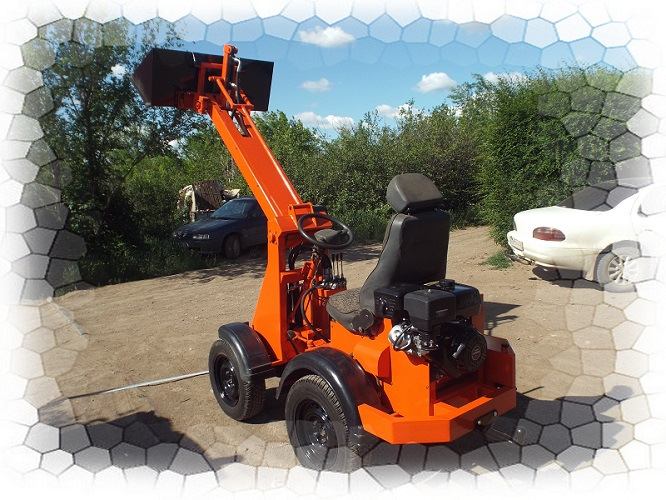

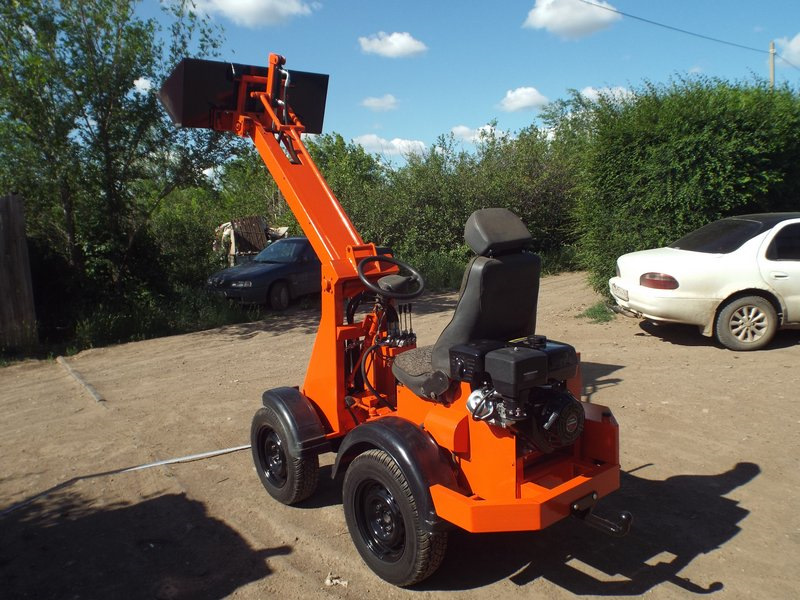

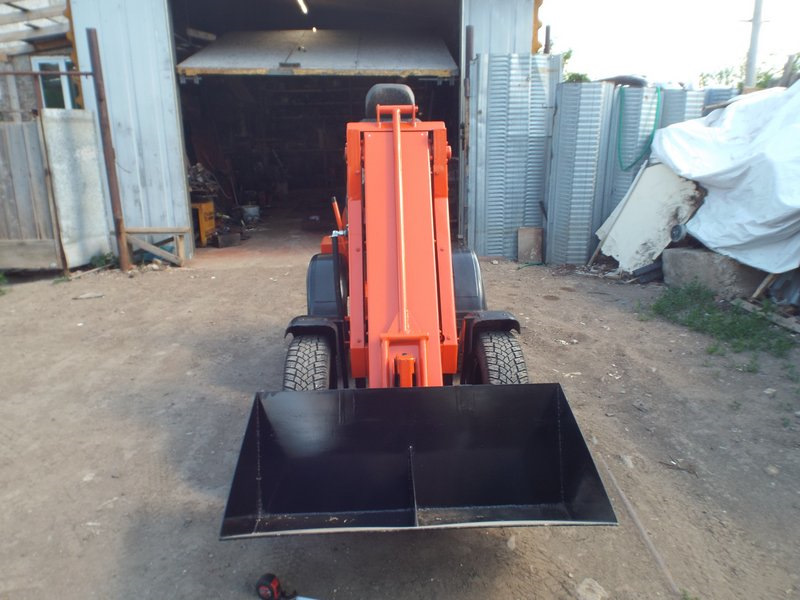

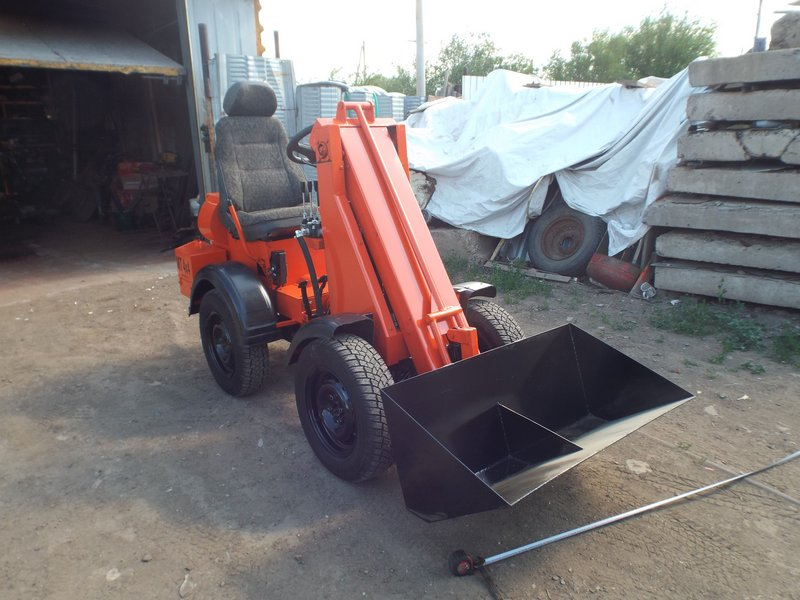

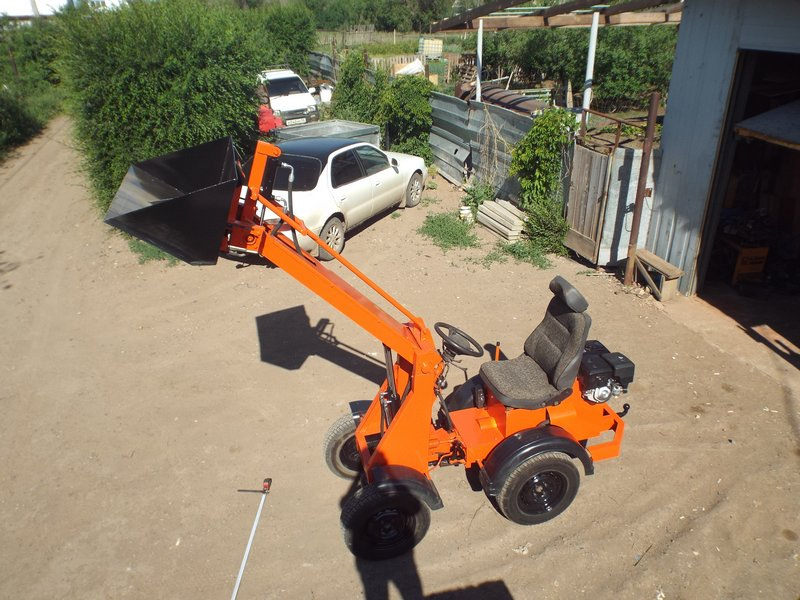

Этот погрузчик с обычным ковшом.

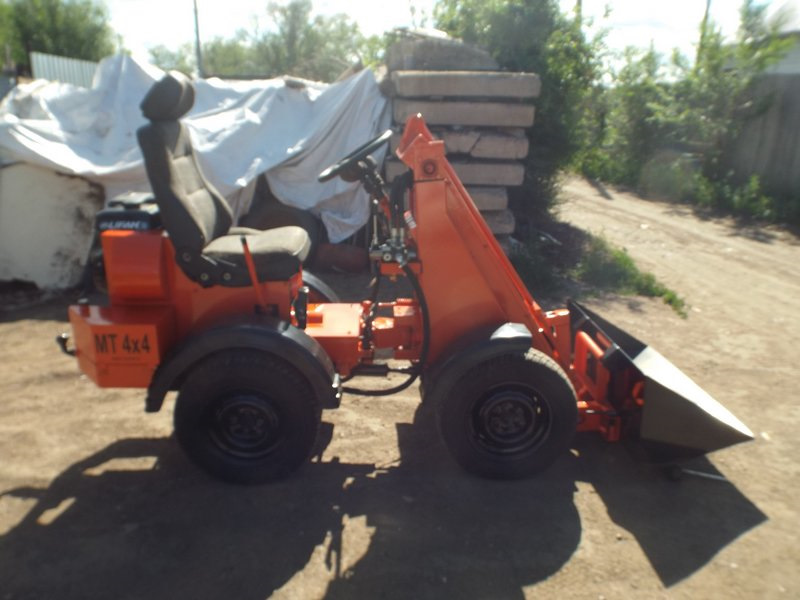

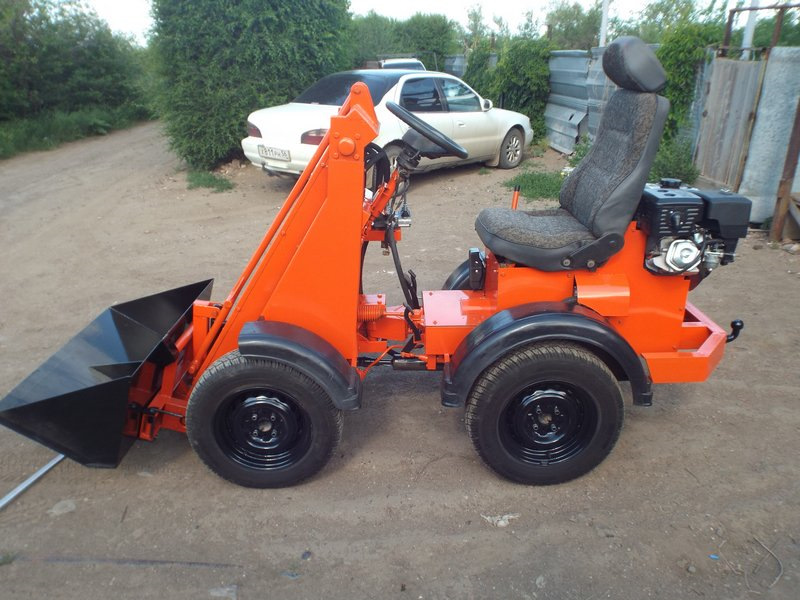

ХАРАКТЕРИСТИКИ такие же как и на предыдущих погрузчиках:

1.ПОСТОЯННЫЙ полный привод.4х4
2.Грузоподъемность без противовеса не более 200 кг, с противовесом рекомендуемая не более 250-300 кг.
3.Самодельный поворотный кулак, усиленный.
4.Подъем стрелы 2,2
5.Вес примерно 500-550кг
6.Длина 1,9 без стрелы и 2,4 со стрелой и 2,9 с ковшом
7.Высота 1,4
8.Ширина 94 см.
9.Мотор ЛИФАН 15сил, со стартером + генератор.
10.Рама и стойки стрелы из швеллера 12-ка, стрела 10-й швеллер.
11.Ковш, метал 3-ка.
12.НШ-10.
13.Распределитель Р-40,3-х секционный

Читать еще:  Уход за розами в саду кустарниковые

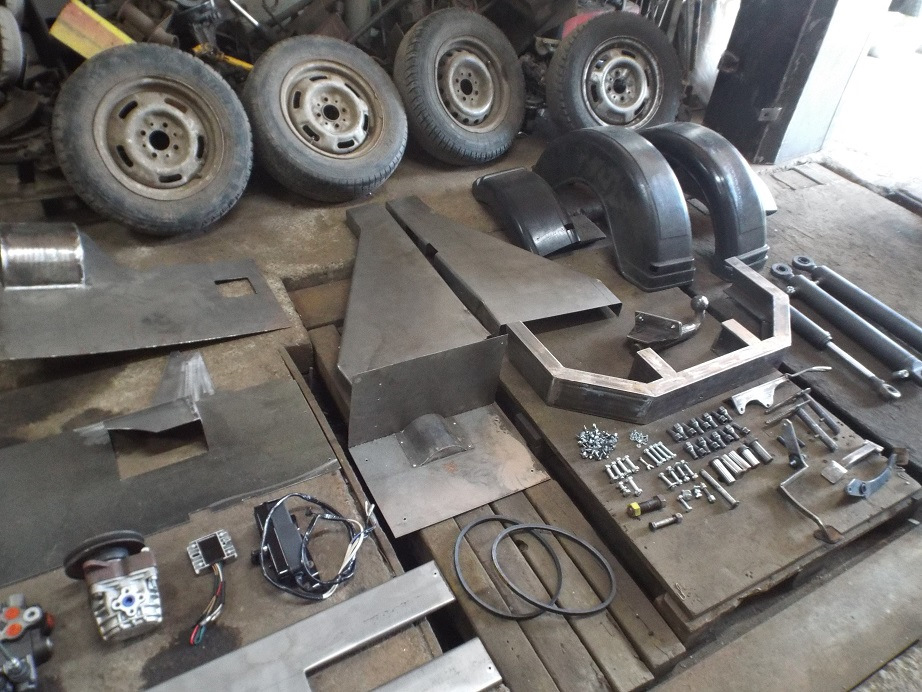

А вот как все было:

Метки: минитрактор, своими руками, 4х4, полный привод, самодельный трактор, мини трактор, міні трактор

Комментарии 50

о вас репортаж был на ютубе- форум хаус, если я не ошибся

Нет, к форум хаусу я отношение не имею.И что за ролик был, тоже не в курсе.Может быть про меня, но значит без моего ведома или про человека, который тоже собирает погрузчики.

классный. и сколько такое стоит ?

Вы наверное текст не читали)))Там написано, про цену не спрашивать не здесь, не в личку.

без цены это просто картинка из «юного техника» а вот если построен за 600-700 баксов = вот это масстерство достойное уважения этой группы

А где вы здесь увидели рекламный пост с указанием цены.Для этого цена и не указывается.Этот пост просто мотивация для других самодельщиков построить себе подобное.Здесь только гидравлика на 600-700 баксов.За 600-700 баксов можно построить если гидравлика спижена в ближайщем колхозе и движка почти холявная.

про колхозы -это шикарно было время Но суки всё на металл сдали . Цены пошли и видно что теперь сам делал, да и людям ориентировочная цена более важна для начала проекта важнее чем столько фоток . у меня другие проекты, менее затратные, на такие нет лишних денег замахнуться, я из 469 никак не доделаю трактор .с нашими зарплатами приходиться по необходимости минимизировать . удачи в проектах

без цены это просто картинка из «юного техника» а вот если построен за 600-700 баксов = вот это масстерство достойное уважения этой группы

И я так понял вы в этой группе себя возомнили оценщиком всех самоделок?

без цены это просто картинка из «юного техника» а вот если построен за 600-700 баксов = вот это масстерство достойное уважения этой группы

Дайте мне любую свою страничку в любой соцсети, форуме или в ютубе и мы оценим ваши самоделки, если они есть))))И посмотрим что вы собрали подобное за 600-700 баксов и вам поаплодируем, если вы такой мастер так дешево собирать и значит у вас есть опыт в этом деле, а значит есть право судить другие самоделки.А так без этого, с чего вы решаете что достойно этой группы, а что не достойно.Дискуссию вы начали по поводу достойно-не достойно, не предоставите доказательство что вы хоть что то собрали на колесах, пропишу вас в «Диванные эксперты».

да можно писать хоть на небо, нет времени вылаживать . цена к примеру была, меня к примеру с моей зарплатой отпугнула, а высшее мастерство — это грамотное вложение денег в проект, к примеру по сопрамату высчитав силы и метал, а не от балды с запасом подороже металл и т.д.

Вы уклон сделали на метал, а самого метала в тракторе на 10-12т.р.Уменьшить и поставить меньше метал нет смысла, в этом вы выйграете 2-3000р всего.Это можно сказать почти низшая точка затрат.Мосты + коробка еще 10.000р.Движок 21000р, гидравлика на 35.000р.4 ступы от девятки по 700р= 2800р.Вот тут не съэкономишь не хрена.Плюс вся остальная мелочевка, все боты, гайки, шайбы, цепи, звезды, тросики, сиденье, руль, втулки, пальцы + токарные работы.И это сотка только себестоимость погрузчика как минимум без наворотов.Прибавим ко всему этому метал и работа на бампер, метал на обшивку всего трактора, краска, электроды, круги, электроэнергия и это все из нового материала.Из б/у только мосты, коробка, руль и сиденье.И где вы тут 600-700$ найдете.Вот из-за этого говорю, что если в основном материал будет из своих закрамов и половина спижено, тогда можно уложится в 600-700$.
А КУЛИБИНСТВО это создание любого изделия своими руками, а не как вы выразились, Достойно этого сообщества, уложится как можно дешевле.Оно тоже не лишнее в этом деле, но в наше время, за пузырь в колхозе распределитель с цилиндром ничего не купишь, так как покупать уже нечего и в наше время уже не канает собрать такую технику из подручных материалов.Так как ни у кого железки во дворе
и в колхозах нет, все по здавали на метал.Приходится только покупать.И в наше время хорошая самоделка, за дорма не построится.Из говна, можно только говно построить.А если хочешь более-менее путное построить, придется вкладывать денюшку.

цену я к примеру написал, а вся беда в пунктах приёма = закрыть их нахер, а то у людей много проектов заморожено что нет денег купить в магазе, да и у токарей с металлом не ахти . а у нас всё тракторчики малые мтз некому впулить, вроде крепкие но цены для нас кусаются

никогда не эксплуатировал мини мтз, может и купил бы, но цены да кусаются.

так кто ездил гворят достойный, но цена не для всех. а так жиги по 100 баксов или таврию за 50 и на переделку, на крайняк и из тяжолых мотиков хватает две коробки последовательно и в путь если земля позволяет то и с одним мостом ходит, только чтоб не буксовал с опорным выставить правильно

Для ковша не хватает вставки съёмной, хотябы из того-же металла. А так зачетный трактор.

Вы про какую вставку съемную?

Я про режущую кромку, думаю она будет быстро изнашиваться.

Да это уже кому как надо и из чего надо приделают.У меня доступ только к чернухе, а к коленному металу, быстрорезу и все такое нет доступа.Все равно каждый заказчик будет свой трактор модифицировать его под себя.

Читать еще:  Чем садовая лебеда отличается от дикой

в шоке… веса хватает что нинь сдвинуть *?

Да для дома хватает за глаза

Прекрасная работа. Молодец!

Как заводской! Однозначно!

Да нет, до заводского пока далеко, даже взять те же сварочные швы.Много по мелочи выдает гаражное исполнение.

Сам себе мастер: мини-трактор самодельный, особенности конструкции

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

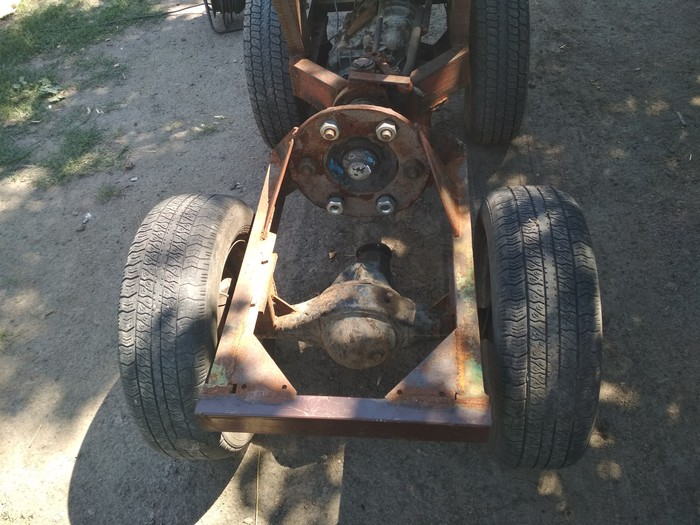

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

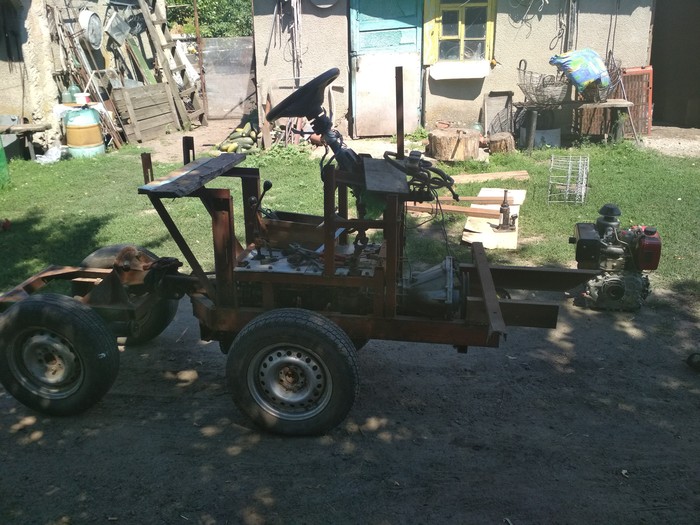

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Трансмиссия

В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

  • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
  • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
  • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.
