Сетка Рабица
Сетка Рабица — многофункциональный конструкционный материал, используемый для устройства заграждений и вольеров, для армирования штукатурных слоев, бетонных покрытий и теплоизоляции, в шахтах, для укрепления стенок горных выработок. Свое название она получила по имени немецкого инженера Карла Рабица (считается, что он запатентовал технологию плетения сетки из металла и специальный станок в 1878 г.).
Основные характеристики
Сетка Рабица различается:
- по форме ячеек: ячейки бывают квадратными или ромбовидными, причем допустимый размер ромбовидной ячейки не превышает 20 мм; сетка со стороной ячейки выше 20 мм выпускается только квадратной формы;
- по размеру ячеек в свету: ячейка сетки Рабица может иметь размеры от 5 до 100 мм, номер сетки для условного обозначения приравнивается к длине стороны ячейки в миллиметрах;
- по толщине используемой проволоки. Сетку производят из низкоуглеродистой стальной проволоки диаметром от 1,2 до 5 мм, изготавливаемой в соответствии с ТУ 14-4-1563;
- по точности изготовления: группы 1 и 2. Для первой группы отклонения по длине стороны ячейки допускаются до 6%, для второй группы — до 10%;
- по виду поверхности: без покрытия, с оцинкованной поверхностью (ТУ 14-4-1563), с полимерным покрытием.
Прочность сетки находится в прямой пропорциональной зависимости от диаметра проволоки и обратной — от размера ячейки. Чем меньше ячейка и толще проволока, тем выше прочностные механические характеристики сетки Рабица.
Размеры и маркировка сетки Рабица
Основные параметры, размеры и технические требования для одинарной стальной сетки из проволоки круглого сечения устанавливаются ГОСТ 5336-80. Согласно ГОСТ, условное обозначение сетки включает следующие данные: группа точности изготовления, вид ячейки (для ромбовидной ячейки используется буква «Р», квадратная ячейка не обозначается), номер сетки (определяется по размеру ячейки в мм), диаметр проволоки, ГОСТ.
Например, маркировка Сетка 2-Р-10-1,4 ГОСТ 5336-80 расшифровывается следующим образом: сетка второй группы точности изготовления с ромбовидной ячейкой № 10 (величина ячейки 10 мм), толщина проволоки 1,4 мм.
Ширина сетки Рабица зависит от величины ячеек и измеряется по выступающим загнутым концам проволоки. Высота рулона является величиной, также регламентируемой ГОСТ 5336-80 (таблица 1).
| Размер стороны ячейки, мм (№ сетки) | Номинальный диаметр проволоки, мм | Высота рулона сетки Рабица, мм |
| 5, 6, 8 | 1,2-1,6 | 1000 |
| 10, 12, 15 | 1,2-1,6 | 1000, 1500 |
| 20, 25, 35 | 1,8-2,5 | 1000, 1500, 2000 |
| 45, 50, 60 | 2,5-3,0 | 1500, 2000 |
| 80 | 4,0 | 2000, 2500, 3000 |
| 100 | 5,0 | 2000, 2500, 3000 |
Вид поставки, теоретический вес м²
Сетка Рабица поставляется в виде рулонов, зафиксированных низкоуглеродистой проволокой, причем для сетки второй группы точности изготовления рулон может состоять из двух фрагментов, сшитых спиралью. Длина одной части должна быть не меньше 3 м для сеток с размером ячеек 80-100 мм и 5 метров — для сеток с размером стороны ячеек 5-60 мм.
Для сетки первой группы точности изготовления рулон поставляется одним куском:
- сетка №№ 5-60 — кусками длиной от 10 м;
- сетка №№ 80-100 — кусками длиной от 5 м.
Вне зависимости от группы точности, рулоны могут быть в диаметре от 200 до 600 мм, вес одного рулона не должен превышать 80 кг (сетка №№ 5-60), и 250 кг — сетка №№ 80-100.
Соответствие диаметра проволоки и размера ячейки устанавливается ГОСТ 5336-80 (данные в таблице 2). Масса квадратного метра сетки Рабица (определяется теоретически) не нормируется ГОСТом и является справочной величиной для ориентировочных расчетов:
| № сетки | Диаметр проволоки, мм | Вес, кг/м² | № сетки | Диаметр проволоки, мм | Вес, кг/м² |
| Рабица с ячейками в форме ромба | Рабица с ячейками в форме квадрата | ||||
| 5 | 1,2 | 4,52 | 15 | 2,0 | 3,60 |
| 6 | 3,73 | 20 | 2,66 | ||
| 8 | 2,78 | 25 | 2,15 | ||
| 8,4 | 1,4 | 3,80 | 25 | 2,5 | 3,36 |
| Рабица с ячейками в форме квадрата | 35 | 2,0 | 1,56 | ||
| 10 | 1,2 | 1,96 | 35 | 2,5 | 2,44 |
| 10 | 1,4 | 2,68 | 45 | 3,0 | 2,70 |
| 12 | 2,24 | 50 | 2,42 | ||
| 12 | 1,6 | 2,92 | 60 | 2,00 | |
| 15 | 2,27 | 80 | 4,0 | 2,76 | |
| 15 | 1,8 | 2,88 | 100 | 5,0 | 3,40 |
По согласованию с заказчиком, производитель может изготавливать облегченный вариант сетки (в маркировке указывается аббревиатурой ОБ):
- №№ 20, 25, 35 взамен проволоки с диаметром 2,0 мм применяется диаметр 1,8 мм;
- № 45 взамен проволоки с диаметром 2,5 применяется диаметр 2,0;
- № 50 из проволоки диаметром 2,5 мм, № 80 — 3,0 мм, № 100 — 4 мм.
Также вы можете:
ООО Атлант-Металл © 1994–2011
Все права защищены.
Размеры сетки рабицы
Сетка рабица используется чаще всего для создания заборов и ограждений, укладки дорог и заливки бетонных оснований.
Главные параметры плетеной сетки (рабица):
- Размер стороны ячейки: 5 (мм), 6 (мм), 8 (мм), 10 (мм), 15 (мм), 20 (мм), 35 (мм), 45 (мм), 50 (мм), 60 (мм), 80 (мм), 100 (мм).
- Толщина проволоки: 1.2 (мм), 1.4 (мм), 1.6 (мм), 1.8 (мм), 2 (мм), 2.5 (мм), 3 (мм), 4 (мм), 5 (мм).
Характеристики и маркировка сетки рабицы:
Сетка может иметь несколько вариантов исполнения (ромбическая ячейка, квадратная) и делится на 2 группы по точности размера ячейки.
При маркировке первая цифра – это группа точности, затем тип ячейки (квадратная ячейка не обозначается, ромбическая обозначается буквой Р) затем номер ячейки (соответствует размеру стороны ячейки) и толщина проволоки.
Основной нормативный документ:
Стандартизация сетки по ГОСТу 5336-80.
Например: проволока с ромбической ячейкой
- 25 и толщиной проволоки 2 (мм) первой группы точности маркирована как Сетка 1-Р-25-2 ГОСТ 5336-80.
Основные размеры сетки-рабицы для забора и рекомендации по выбору
Заборы облегченного типа на дачах, как правило, делают именно из сетки-рабицы. В классификации продукции разобраться несложно. Основная разница между образцами рабицы – в наличии (отсутствии) защитного покрытия и форме ячеек (ромб или квадрат).
Для забора более важны основные размеры сетки-рабицы. Это и денежные затраты на приобретение, и вес конструкции, и ее прочность. О встречающихся на рынке размерах сеток, о том, на какие целесообразно ориентироваться при устройстве ограждения, мы и поговорим.
В основном высота подобных заборов по периметру – до 1,5 м. Поэтому, зная сортамент сетки-рабицы, выбрать оптимальный вариант не составит труда.
Размеры сетки-рабицы
Не все производители придерживаются стандарта, предусмотренного для рабицы, поэтому указанные далее численные значения характеристик – не единственные из тех, что встречаются на рынке.
- Длина (м): в основном, все рулоны – по 10, но продаются и по 15.
- Ширина (м): от 1 до 3. Градация – 50 см.

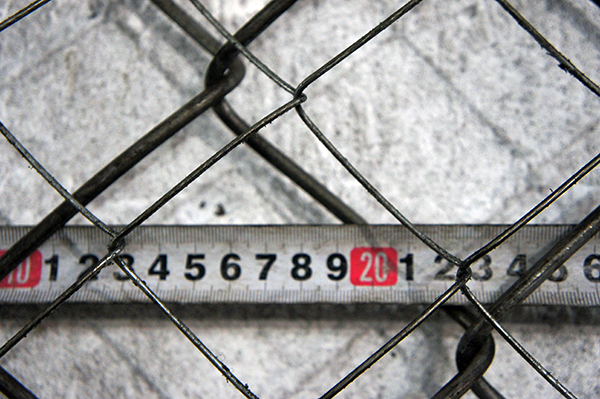

- Размеры ячеек (мм). Это зависит от их конфигурации. Для квадратных – от 25 до 100, ромбических – в пределах 5 – 10. Хотя можно встретить сетку-рабицу со сторонами ячеек от 10 до 25, независимо от их формы.
- Диаметр проволоки (мм): 1,2 – 5.
Маркировка рабицы
По ней можно получить всю необходимую информацию о конкретной сетке, даже если она в рулоне.
По позициям, слева направо:
- 1 – группа точности (по размерам).
- 2 – форма ячейки.
- 3 – ее сторона (в мм).
- 4 – толщина проволоки.
- 5 – бывает не всегда. Если отсутствует, то сетка без защитного покрытия. «0» свидетельствует,
- что это оцинковка.
Рекомендации по выбору
Заборы из сетки-рабицы подразделяются на натяжные и секционные — подробнее о строительстве такого забора читайте здесь. В первом случае необходимо учитывать, что из-за такого инженерного решения прочность участков (пролетов) между опорами снижается. Следовательно, целесообразно устанавливать сетку с мелкими ячейками. Для заборов же, возводящихся из опор и отдельных секций, это не так актуально.
Надежность обеспечивается прочностью рамы, которая сваривается из массивного уголка или профилированной трубы. С целью снижения веса и конечной цены конструкции, для ограждений этого типа можно выбирать рабицу с крупными ячейками.
Если речь идет о загородном участке (например, дачном), то достаточно стороны квадрата (ромба) в пределах 45 – 60 мм и ширины полотна в 1,5 м. Естественно, территория с улицы сквозь ячейки будет отчетливо просматриваться. Данный недостаток подобного ограждения (а многие так и считают) несложно нивелировать высадкой вдоль забора густой растительности. Как вариант – плющ, дикий виноград или кустарники, в том числе, и плодовые.
Как выбрать диаметр проволоки для сетки рабицы?
Какой диаметр проволоки выбрать?

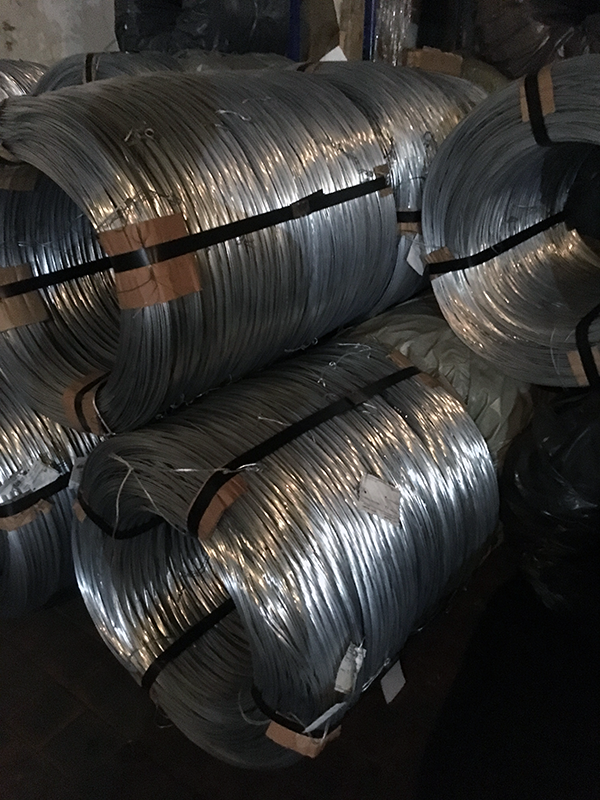

При производстве сетки-рабицы применяется проволока толщиной от 0,8 мм до 6 мм. Теоритически можно изготовить сетку и из катанки 10, 12 и более миллиметров. Но задача эта, будет по финансовым средствам — запредельная. При выборе все же надо быть прагматичным. Да и вряд ли кому-то понадобиться ограждение из танковых опор. Но по заказу Березенского заповедника, для ограждения зубров была изготовлена сетка из 5-ти миллиметровой проволоки.
 |  |
По техническим условиям производства ГОСТ 5336-80 номинальный диаметр проволоки для отдельных сеток выглядит вот так:
Ячейка 35 мм – диаметр проволоки 2,0 – 2,5 мм.
Ячейка 45 мм – диаметр проволоки 2,5 – 3,5 мм.
Ячейка 50 мм – диаметр проволоки 3,0 мм.
Ячейка 60 мм – диаметр проволоки 3,0 мм.
Сетка рабица облегченная.
Учитывая финансовые трудности, а также желание потребителя сэкономить при покупке, производители стали заниматься изготовлением сеток облегченных из низкоуглеродистой термически необработанной проволоки с номинальным диаметром не установленным ГОСТом. Это влечет за собой дополнительную аккуратность работы с данным материалом (сеткой рабицей). Более тонкая проволока, плетеная еще и с более увеличенной ячейкой представляет собой довольно «мягкий» материал. При установке который требует дополнительных затрат по натяжению удерживающих канатов (тросов, катанки, толстой проволоки) для эстетичного вида ограждения. Поэтому при выборе сетки рабицы, помимо покрытия нужно уделить внимание диаметру проволоки из которой она сделана.
К примеру, примерное усилие на разрыв проволоки разных диаметров составляют:
1,6 мм – 1400 кг/с
1,8 мм – 1800 кг/с
2,0 мм – 2200 кг/с
3,0 мм – 4900 кг/с
Позвоните или напишите нам —
мы с удовольствием вам ответим на все вопросы!
Тел. +375-44-752-02-26 (VELCOM)
Режим работы: 09:00 — 20:00.
E-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Полная информация про проволоку которая используются для изготовления сетки рабицы описана в ГОСТ 3282-74.
Учитывая финансовые средства которые вы решили потратить на данный товар, мы рекомендуем во вторую очередь (после выбора покрытия), выбирать наиболее увеличенный диаметр проволоки. С более толстой проволоки, срок службы сетки рабица увеличиться многократно. И при правильной установки будет радовать вас не одно десятилетие.
