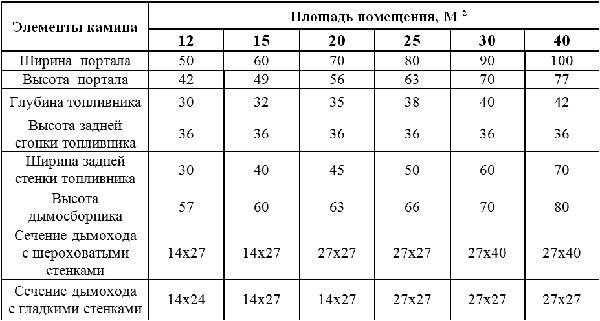

Таблицарасчет площади под камины размеры

Размеры каминов

О правильных размерах каминов существует столько мнений, сколько людей их высказывает.

Размеры и форма топливника камина во многом определяют эффективность его работы, т.к. теплоотдача открытого очага зависит от расположения и площади ограждающих поверхностей (речь идет о каминах, открытых с одной стороны). Лучшими параметрами обладают большие камины, но для их использования нужны соответствующие помещения. Чем меньше дом, тем труднее разместить в нем камин.

Эффективное функционирование камина возможно при наличии постоянного притока воздуха в открытое топочное пространство. Воздухообмен в помещении зависит от его объема и количества воздуха, поступающего в него через неплотности в стенах, полах, окнах и дверях. Если помещение маленькое и неплотности отсутствуют, от недостаточного притока воздуха камин будет дымить.

Сделать маленький камин с оптимальной теплоотдачей сложнее, чем сделать маленькую печь. Существуют вполне определенные минимальные параметры открытого очага, делать камин с топочной камерой меньших размеров нет смысла. Единственно возможный вариант, обеспечивающий эффективную работу камина в небольшом помещении, — это подача наружного воздуха непосредственно в топочное пространство по специальному каналу или подача его в помещение через устройство предварительного подогрева. Специальный канал должен оборудоваться задвижкой для его перекрытия и регулирования количества подаваемого воздуха. Сечение канала должно быть не менее 150 см 2 . Для перекрытия канала можно использовать обычную печную задвижку.

Внешний размер портала и самого камина, естественно, зависит от размера очага, но существенное влияние на его размер оказывает способ перекрытия проема. Применение металлических конструкций для этой цели нежелательно. В основном проемы перекрывают с помощью клинчатых, лучковых и арочных перемычек.

Известно, что клинчатые и лучковые перемычки создают значительные распорные нагрузки, передающиеся на стенки портала. Для обеспечения надежности конструкции приходится увеличивать толщину боковых стен, в результате чего увеличивается внешний размер камина. При использовании клинчатой перемычки частично распорные нагрузки можно погасить за счет применения металлических стяжек. В случае применения арочной перемычки можно выполнить боковые стенки камина минимальной толщины. Ранее в замках и дворцах камины утапливались в стены, поэтому распорная нагрузка не имела никакого значения. В современной индивидуальном строительстве такая возможность предоставляется не всегда.

При расположении камина в проеме или нише толстой стены появляется также возможность спрятать в стену и дымовую трубу, как это делалось во всех дворцах и замках. Следует обратить внимание и на то, что у большинства известных нам каминах, расположенных во дворцах, под расположен на уровне пола помещения. В современной практике под камина принято приподнимать над уровнем пола на 4. 6 рядов кладки.

Рекомендации по выбору размеров камина.

Размеры камина: произведение расчётов, самые распространённые ошибки

Размеры камина играют ключевую роль в выборе данной разновидности отопительных агрегатов, вне зависимости от того, какое топливо выбирается, используется для работы. Изначально камины использовались исключительно для отапливания помещений, но со временем стали неотъемлемой частью интерьера загородных домов, дачных коттеджей и даже квартир. Правильно составленные чертежи каминов из кирпича позволяют создать максимально эффективный очаг, который будет полностью соответствовать вашим пожеланиям, предпочтениям, характерным особенностям самого дома.

Правильно подобранная длинна, глубина, ширина каминов, позволяет производить быстрое, качественное отапливание, просушивание помещений дома. Также такой отопительный агрегат станет выходом из положения в том случае, если в дом не проведено центральное отопление.

Основные критерии

Размеры камина из кирпича и других материалов высчитываются строго индивидуально в каждом конкретном случае. Подробней с основными критериями, правилами размеров каминов в планах, вы можете ознакомиться в данной таблице:

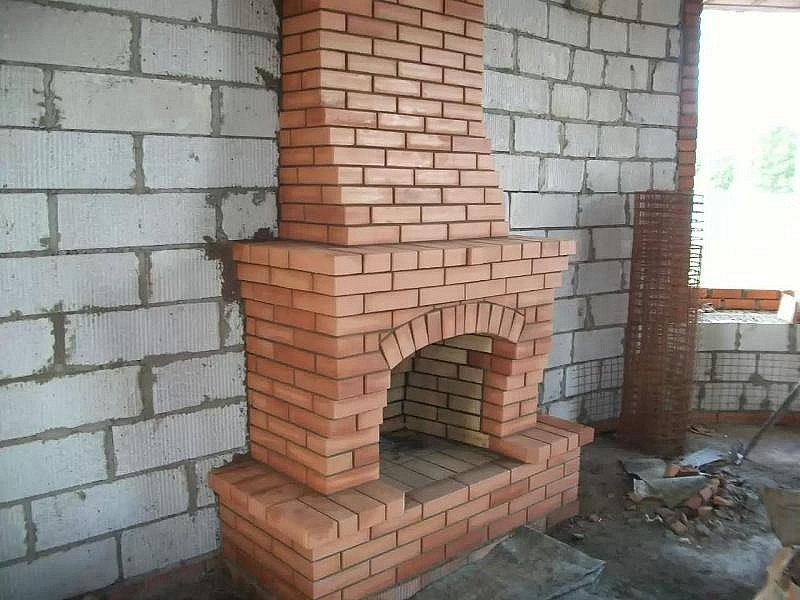

Установка кирпичного камина возможна в деревянном доме

Площадь помещения

Размеры камина в доме во многом зависят от площади выбранного для установки помещения. Заявленной мощности, функциональности отопительного агрегата купленного в магазине или собранного своими руками должно хватить для того, чтобы он смог качественно, быстро, равномерно, полноценно отапливать одну, несколько комнат или несколько этажей коттеджа.

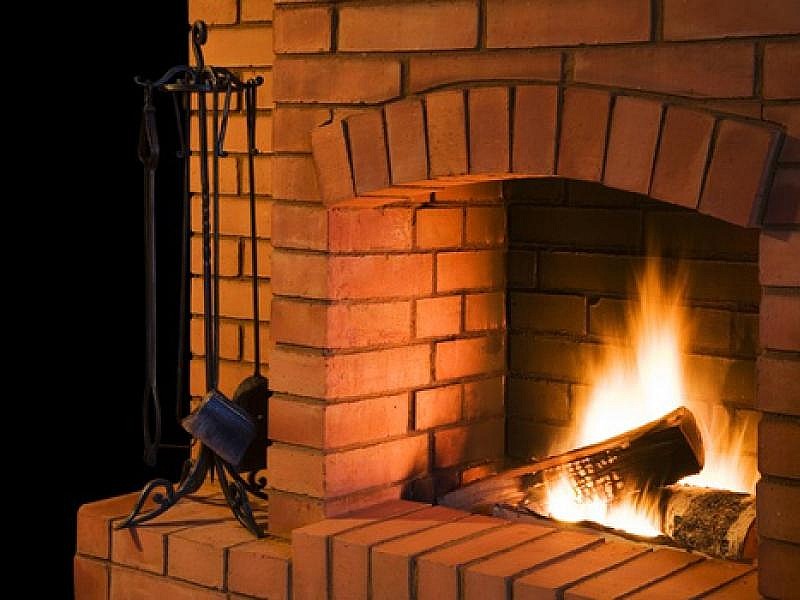

Внутренняя часть топочной камеры выкладывается шамотным кирпичом

Роль в доме

Стандартный размер камина не может быть в каждом случае строго одинаковым.

Габаритные размеры устройства выбираются исходя из отведённой роли. Печка может выполнять роль основного прибора, источника отопления или выступать в качестве второстепенного.

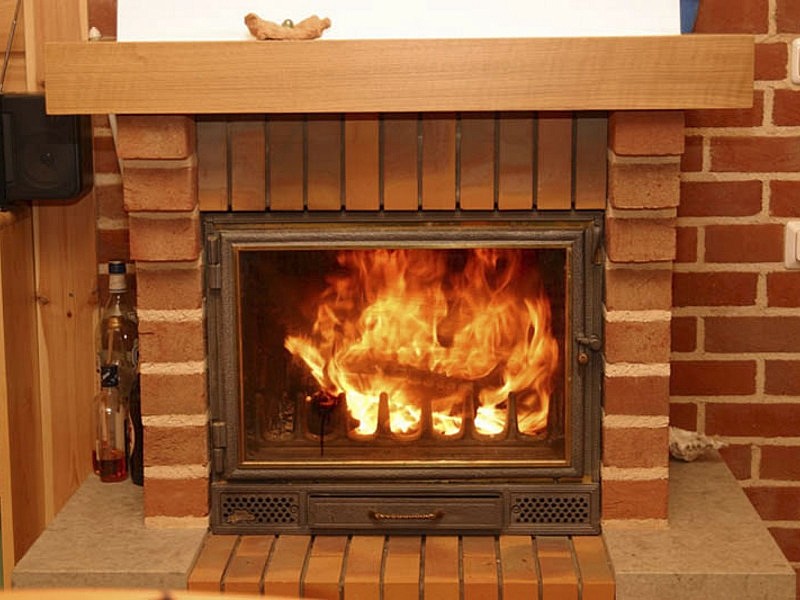

Более эффективны очаги закрытого типа

Тип топочного отверстия

Камин из кирпича своими руками в каждой вариации имеет определённые габариты, глубину, тип топочного отверстия.

Для сжигания топлива может использоваться металлическая корзина, колосниковая решетка или под топливной камеры.

Максимального КПД, эффекта от топки таким устройством можно достичь в том случае, если топливо сжигается на колосниковом поддоне.

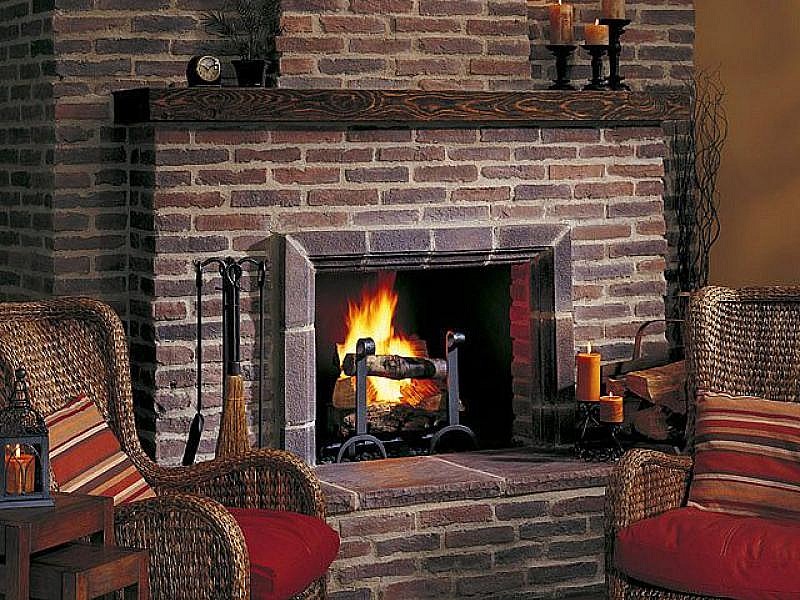

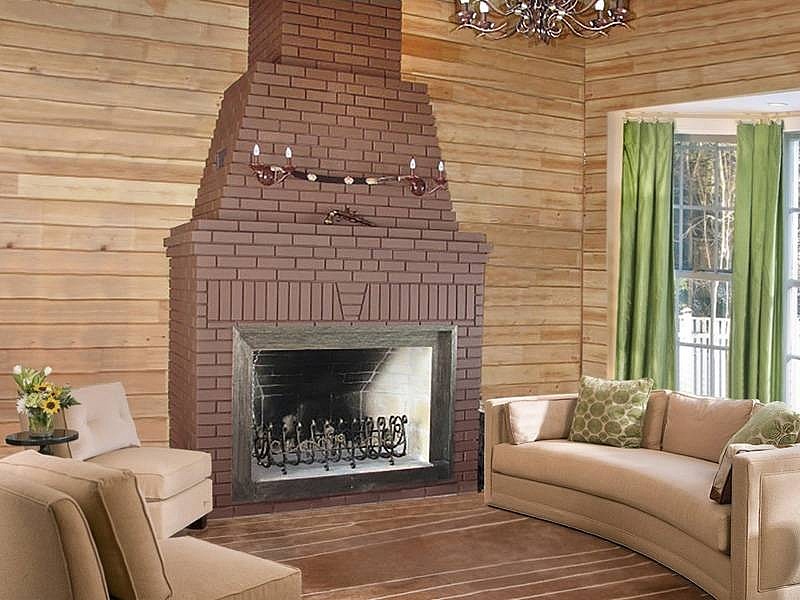

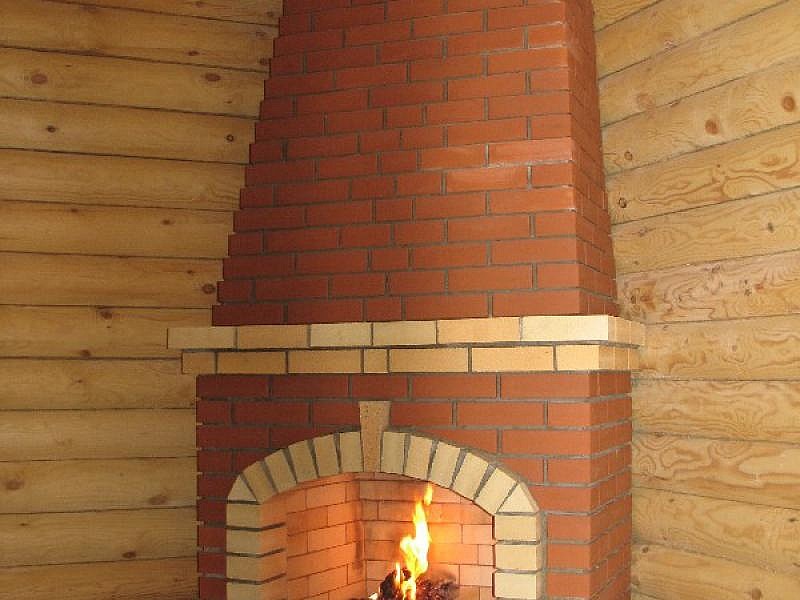

Пристенный массивный камин из кирпича

Расположение в интерьере

Размеры электрических каминов определяются и их расположением в интерьере помещения. Угловые устройства могут быть достаточно миниатюрными, так как в любом случае их КПД не позволяет использовать агрегат в качестве основного источника отопления.

Более эффективными, являются пристенные, островные устройства. Их габариты достаточно внушительные, а для кирпичных конструкций даже возводится дополнительный фундамент.

Разных размеров, форм, могут быть встраиваемые, подвесные печки. Они выполняют только декоративную функцию.

Интересно знать: размер электрокамина, твёрдотопливного отопительного агрегата не имеет значения в том случае, если вами используется колосниковая решетка. Такой тип конструкции позволяет обеспечить естественный, необходимый приток воздуха, позволяющий достичь максимального КПД.

Важно: к преимуществам каминов относится возможность их установки в подвальном помещении. За счёт нахождения в данном помещении отопительного прибора, вентиляция будет улучшена, а влажность воздуха станет оптимальной. При установке печки в другой комнате, она позволит достичь оптимального микроклимата, комфортной температуры.

Совет: если вы хотите произвести вентиляцию помещения, просто перекройте отсек, через который осуществляется забор воздушных масс. Таким образом, воздушные массы, которые ранее сжигались, начинают поступать в саму комнату. По такой схеме производится вентилирование.

Произведение расчётов

Камин своими руками, чертежи которого вы собираетесь делать, должны учитывать точные габариты топочного отверстия. Если брать определённое соотношение, размер топки составляет один к пятидесяти, в соотношении к площади выбранного для установки помещения.

Пример: чертёж камина на данном примере будет таковым. Например, площадь комнаты составляет 25 квадратных метров. Значит, топочное отверстие будет иметь следующий размер: 0,5 квадратов (5000 сантиметров квадратных). Для получения данного значения мы разделили 25 на 50.

Камин своими руками, размеры, чертёж которого выполнен по всем правилам будет не только максимально эффективным, но и гармонично впишется в окружающую атмосферу, интерьер.

Читать еще:  Удобренные грядки перца в теплице

Пред тем как сложить камины своими руками, чертёж, необходимо также определиться с шириной и высотой топочного отсека. Важно помнить о самом основном правиле: высота соотносится с шириной в пропорции два к трём.

Возведение отопительного агрегата лучше всего производить на этапе строительства самого дома

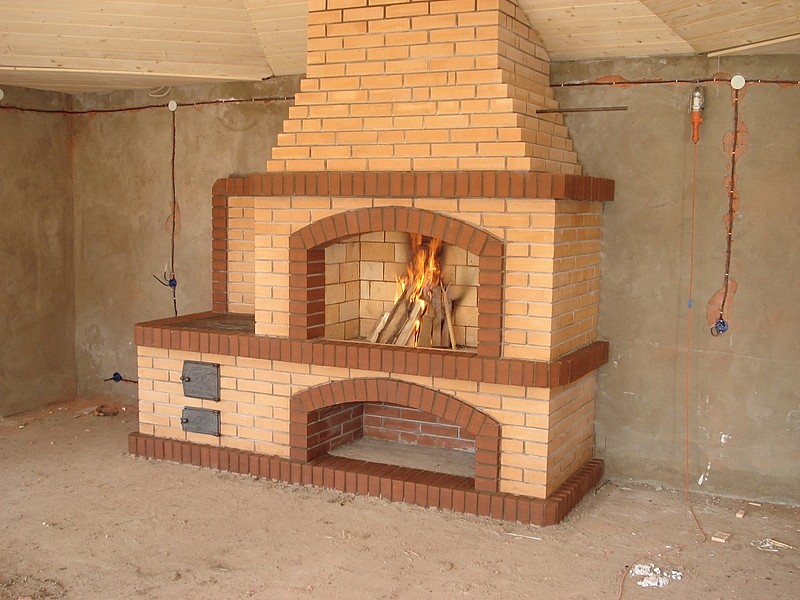

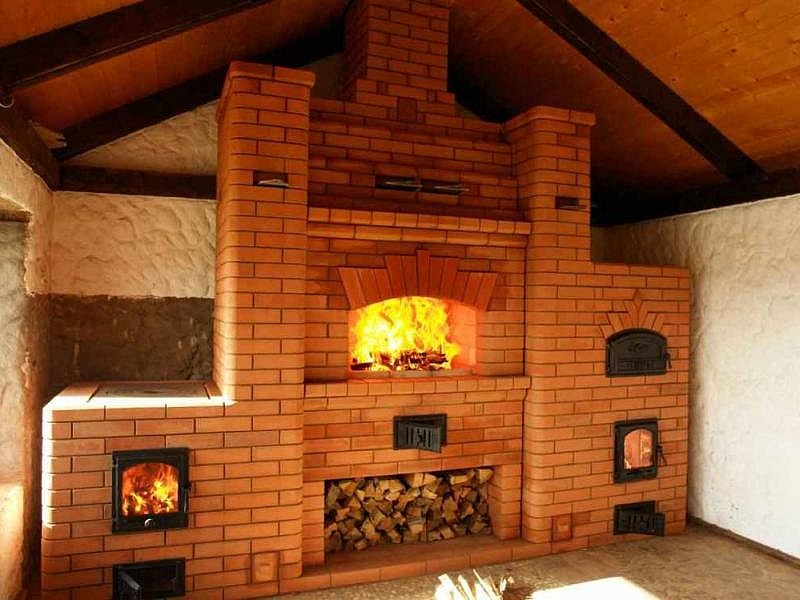

Большая, массивная кирпичная печка с двумя топками, дровницей, варочной поверхностью

Пример: в нашем случае, данное соотношение будет равно 57х87 сантиметров, или иначе 570 на 870 миллиметров. Для проверки необходимо просто умножить два числа и получить 4959 или практически 5000 сантиметров квадратных.

Для того чтобы тяговый механизм работал на полную мощность, необходимо правильно и точно рассчитать такой параметр как глубина:

  • Глубина должна составлять две третьих от полученного значения высоты;
  • Высота в нашем случае составляет 570 миллиметров или 57 сантиметров;
  • Глубина для данного примера составит 380 миллиметров. Для получения этого числового значения мы разделили 570 на 3, после чего умножили на 2.

Интересно знать: полученные пропорции являются оптимальными. Если, например вы захотите увеличить глубину топочного отверстия, тепло будет быстро теряться. Если вы напротив, уменьшите показатели, возможно возникновения задымлений.

Если вы не хотите или не имеете возможности делать замеры для вашего конкретного случая, вы можете скачать или просмотреть в интернете таблицу, в которой указан диапазон оптимальных, допустимых значений.

Важно: на последнем этапе составления своими руками плана, схемы, необходимо рассчитать такой параметр как габариты, размеры дымоходной системы:

  • Дымоходная труба должна быть меньше основания камина (портала) примерно в 9-16 раз;
  • В отличите от более простых предыдущих подсчётов, расчёт размеров, габаритов дымоходной системы является наиболее ответственным этапом. Именно поэтому, если у вас нет опыта, советуем обратиться на данном этапе за помощью к профессиональному печнику.

Дополнительная информация

При выполнении подсчётов, сборке камина своими руками, необходимо брать во внимание следующие основы, рекомендации:

  1. Исходя из определённых на предыдущих этапах габаритных размеров, вы с лёгкостью сможете определить общие параметры отопительного агрегата, исходя из чего, выбрать наиболее подходящее помещение и место для установки оборудования;
  2. Для конструкций, масса которых превышает 650 килограмм, необходимо возвести дополнительный фундамент;
  3. Глубина фундамента в жилом доме составляет порядка 800 сантиметров;
  4. Для дачи или другой постройки, в которой не планируется проживать круглый год, фундамент заглубляется на глубину, грунт на которой промерзает.

Кирпичные дымоходы более громоздкие и сложные в уходе

Облицовку поверхности можно произвести декоративным кирпичом

Для небольших угловых печей, возводить дополнительный фундамент не обязательно

Открытый очаг дополняется большой полкой, расположенной перед топочной камерой

Важно: для того чтобы дом и сам отопительный агрегат не дал трещин, каждый фундамент возводится и располагается полностью обособленно, без перевязок.

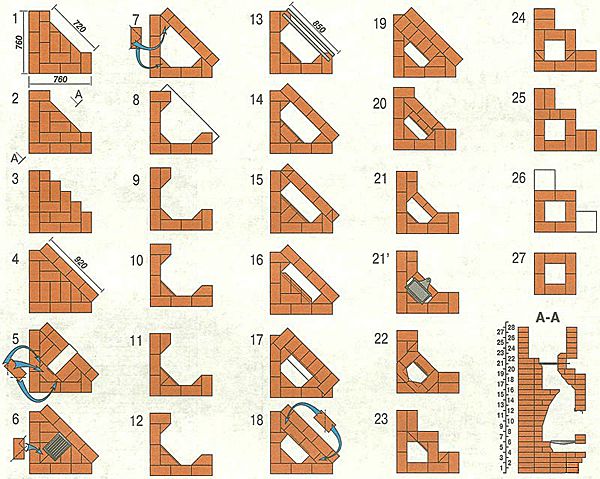

Произвести расчёты необходимых материалов можно по предварительно составленной схеме или имеющейся порядовке. На этом этапе важно взять во внимание следующие правила:

  • Размер вашего камина должен переноситься на подобранную порядовку, и корректироваться в каждом случае индивидуально;
  • Утверждённая порядовка с внесёнными корректировками позволит точно рассчитать количество затрачиваемых, используемых материалов, смесей, кирпича;
  • Толщина швов между кирпичами должна быть строго одинаковой;
  • Кирпич закупается с небольшим запасом, составляющим около 9-15 процентов от первоначально рассчитанного количества.

Составляя подробный чертёж с произведением точных и индивидуальных подсчётов, вы сможете убедиться на собственном опыте, насколько удобно, эффективно использование такого отопительного агрегата.

Узнать подробней о том, как выбрать размеры камина:

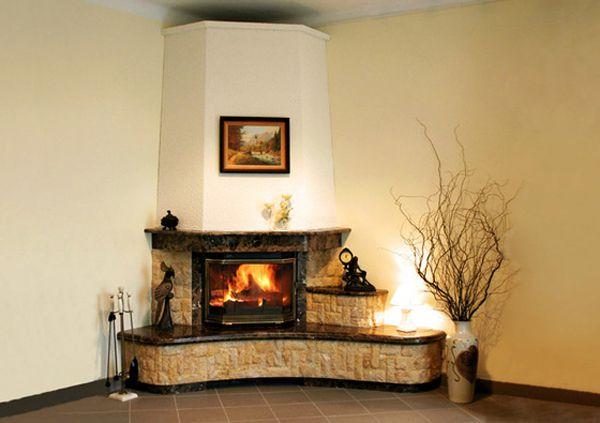

Размеры углового камина

Камин – это уют, оригинальный дизайн и домашняя атмосфера. В настоящее время благодаря многообразию моделей камин можно установить даже в небольшом доме или гостиной, расположив его компактно – в нише или в углу.

Размеры углового камина

Первый вопрос, который возникает у людей, решивших возвести в доме угловой камин – размеры камина, а также материал, из которого он будет сделан.

Определение размеров камина

С выбором материала, как правило, не возникает проблем, это вопрос личных предпочтений, финансовых возможностей, а также конструкции здания. Так, например, установка кирпичного камина в типовой городской квартире потребует серьезной реконструкции перекрытий, ремонта и согласований с надзорными органами. Поэтому владельцы квартир часто отдают предпочтение электрическим или биокаминам, не требующим установки дымохода, выполняющим скорее декоративную функцию. Если же основное назначение камина – обогрев частного дома, то оптимальным выбором станет металлический или кирпичный камин с дровяной или газовой топкой.

Читать еще:  Специфика выращивания томатов в теплице

Естественно, при всем многообразии моделей угловые камины имеют совершенно разные размеры. Для декоративных каминов размер определяется исходя из общего дизайна и планировки дома, а для отопительного камина необходимо также учитывать площадь обогреваемых помещений.

Декоративный угловой камин – максимальные размеры

Размеры углового фальш-камина, выполненного своими руками, выбирают исходя из размеров комнаты. Чтобы конструкция не выглядела громоздкой, площадь углового камина не должна превышать 1/25 площади комнаты. Так, для гостиной в 20 квадратных метров оптимальная площадь камина должна быть не более 0,8 метра, а длина его сторон, примыкающих к стенам, не должна превышать 1,2 метра.

Конструкцию можно сделать более легкой и не загромождающей пространство, но вместе с тем функциональной, если пристроить к фальш-камину полки с обеих сторон. Эти полки могут играть роль подставок под книги, сувениры и безделушки.

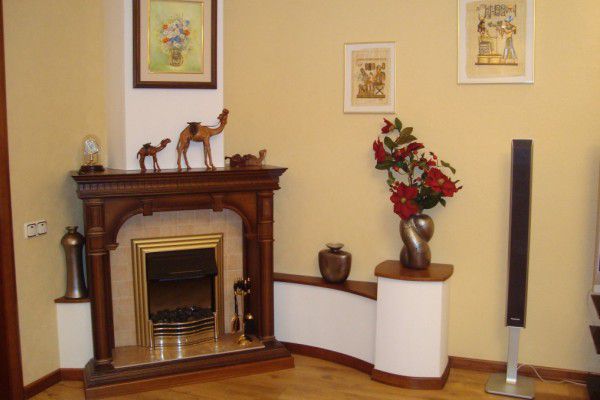

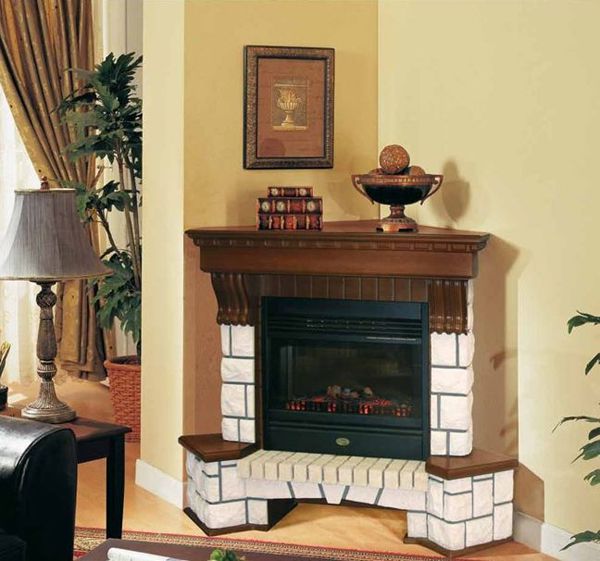

Угловой декоративный камин с полками

Аналогичным образом рассчитывают размеры портала под встроенную электрическую топку или биокамин, но в этом случае необходимо учитывать также установочные размеры топки, которые указаны в паспорте. Например, для топки биокамина с габаритами 625х628х267 мм, чертеж которой приведен на рисунке, необходимо выбрать размеры портала.

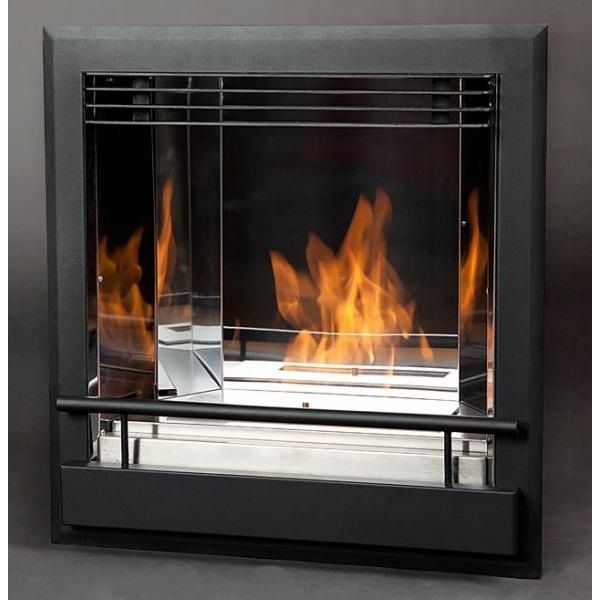

Топка встраиваемого биокамина

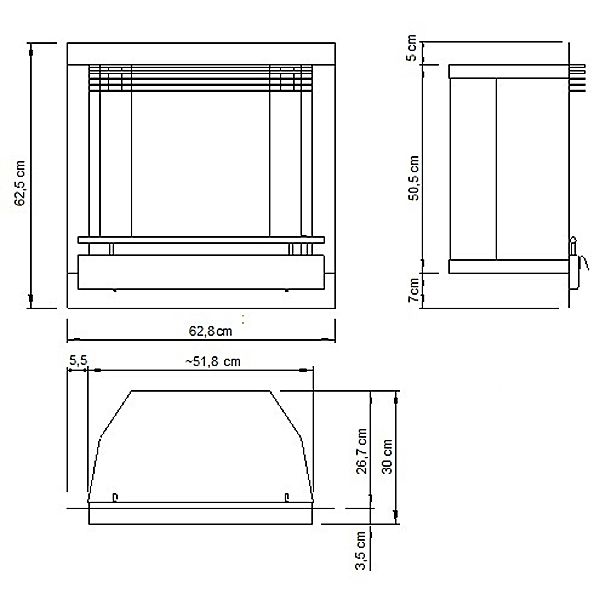

Габаритные размеры топки

Для того чтобы рассчитать его ширину, необходимо прибавить к ширине топки ширину боковых обрамлений и консолей портала, а к высоте – высоту дровницы, каминной полки, декоративных элементов. Необходимо также учесть глубину топки. Примем ширину боковых обрамлений 250 мм с обеих сторон, высоту дровницы 400 мм, а высоту карниза и каминной полки – 300 мм. В результате мы получим ширину камина 1125 мм, высоту – 1328 мм. Ширина боковых стенок портала с учетом глубины топки примем 250-300 мм. Длина прилегающих к стенам сторон для симметричного камина рассчитывается как ширина портала, деленная на 1,4 – в нашем случае она будет равна 0,8 м.

Проще всего взять чертеж топки в трех проекциях и прямо на нем начертить чертеж портала с учетом всех расстояний, после чего рассчитать требуемые размеры. Можно также приобрести готовый портал, размеры которого соответствуют выбрнной вами топке – специалисты торгового центра помогут вам в этом.

Топка, установленная в готовый портал

Камин из металла

Камины из металла бывают нескольких видов: напольного размещения, в готовом корпусе с декоративной отделкой, или встраиваемые топки. Они могут работать на дровах, пеллетах, газу в зависимости от выбранной модели. Размеры таких каминов для конкретного помещения определяют по обогреваемому объему воздуха – этот параметр называется мощностью и указывается в паспорте на камин. Для выбора подходящего камина нужно рассчитать площадь дома, которую вы планируете обогреть, умножить ее на высоту потолков, а полученный объем разделить на 20. Вы получите минимальное значение мощности камина, необходимое вам для обогрева.

Например, для загородного дома площадью 60 квадратных метров с высотой потолка 2,7 м объем помещения составит примерно 160 кубов. Нужно разделить этот показатель на 20, получится необходимая мощность 8 кВт. Для такого дома вполне подойдет печь-камин с мощностью 9 кВт, представленная на рисунке. Ее размеры указаны на чертеже.

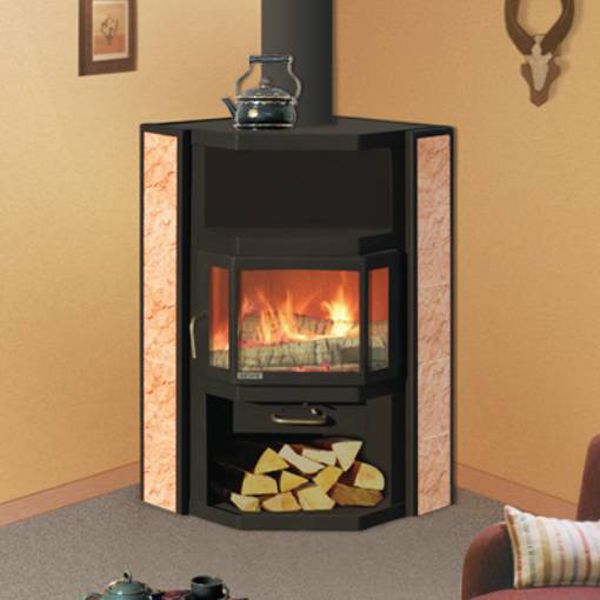

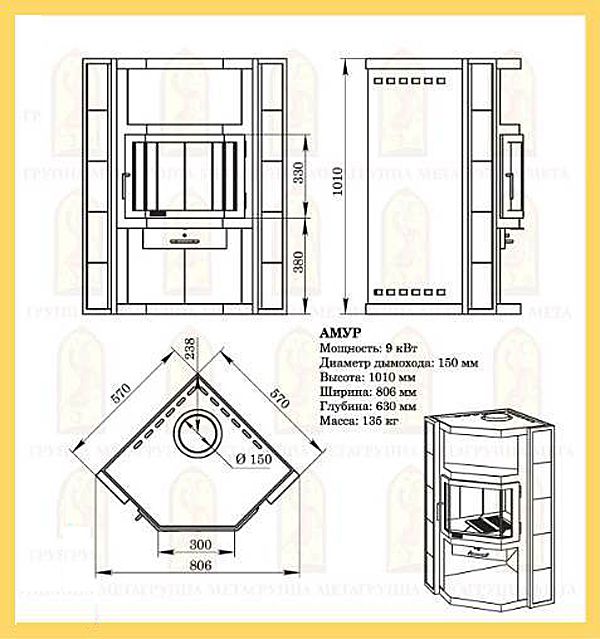

Размеры и мощность печи-камина «Амур»

Для встроенной топки после выбора модели с необходимой мощностью расчет размеров портала проводят так же, как для декоративного камина. Исключение составлет случай, когда топка ставится в подготовленный корпус камина из кирпича. Для такого камина при расчете необходимо учитывать стандартные размеры кирпича, чтобы избежать дополнительной подгонки.

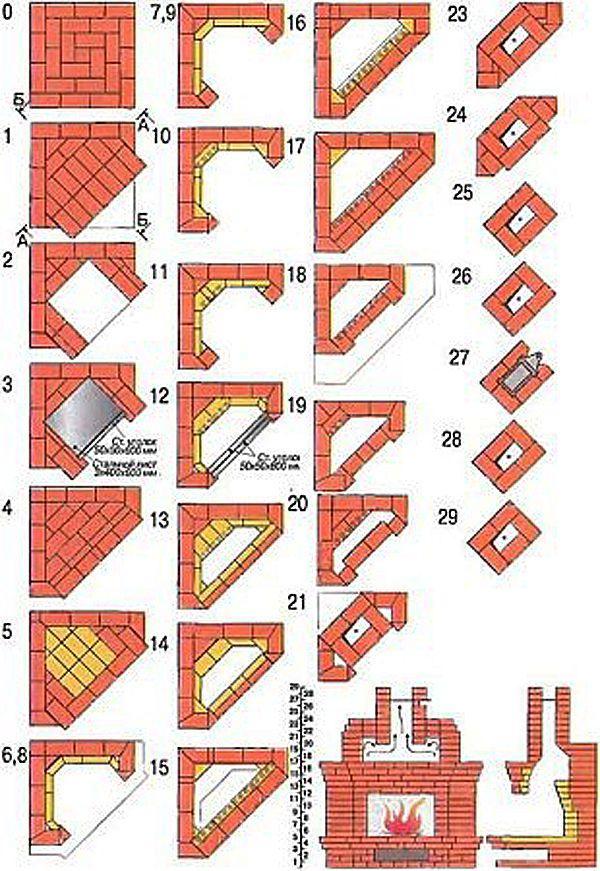

Размеры кирпичного углового камина

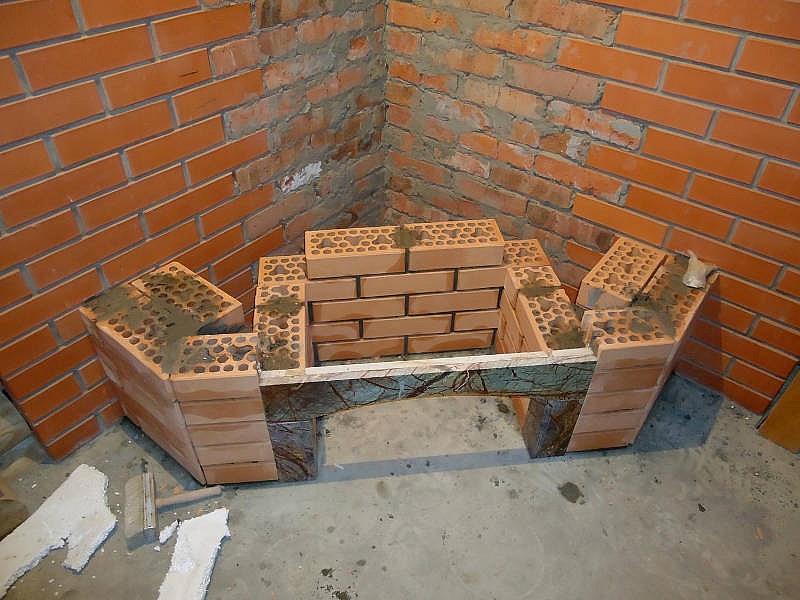

Самый сложный случай, требующий тщательных расчетов, это строительство дровяного углового камина из кирпича. В этом случае необходимо провести предварительный расчет минимальных размеров топки и дымовой трубы в зависимости от обогреваемого помещения, после чего адаптировать результаты под стандарные размеры кирпича.

Для расчета необходимо знать площадь обогреваемой комнаты или дома. Этот показатель делят на 100, в результате получается площадь топки. Топку в угловом камине выполняют треугольной или трапецивидной с сужением к задней стенке – такая форма способствует лучшей теплоотдаче.

Для топки с треугольным дном ширину передней части находят так: извлекают квадратный корень из значения площади и умножают его на два. Глубину обеих боковых сторон определяют, разделив ширину на 1,4. Высота топки для классических угловых каминов обычно чуть больше ее ширины. Диаметр дымового отверстия должен быть в пределах 1:10…1:15 площади топки. Например, необходимо рассчитать размеры углового камина из кирпича для отопления гостиной 30 квадратных метров. Для этого делят площадь на 100, получают значение 0,3 квадратных метра. Находят ширину топки: извлекают квадратный корень из 0,3 и умножают знчение на 2, получают 1,1 м – такая ширина соответствует примерно 4 кирпичам. Глубина боковых сторон будет равна 1,1/1,4 = 0,78 м – 3 кирпича.

Читать еще:  Схема прививки лимона методом копулировки

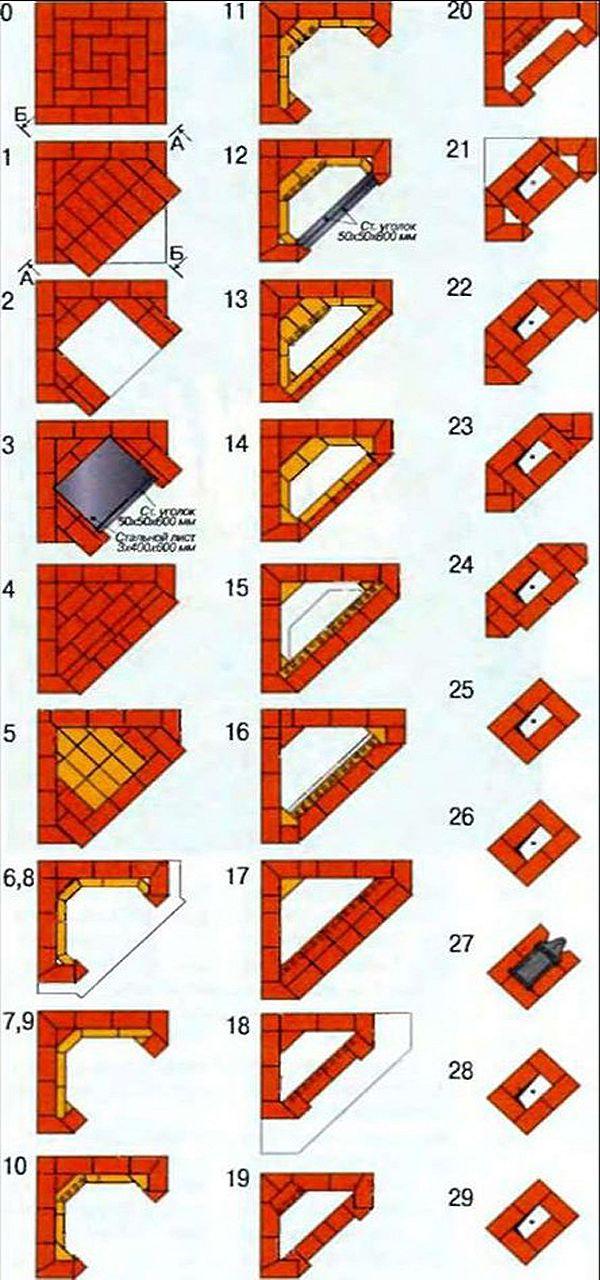

Определение размеров трапециевидной топки углового камина

Для определения размеров топки трапецивидной формы можно использовать готовую таблицу. По результатам расчетов выбирают подходящую модель камина из представленных на рисунках ниже, и кладут камин в соответствии с порядовкой.

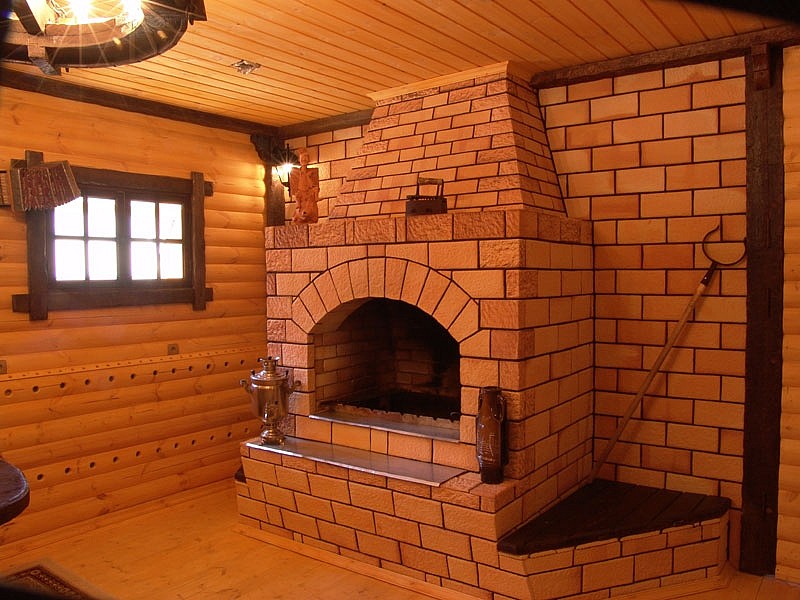

Угловой камин с треугольной топкой

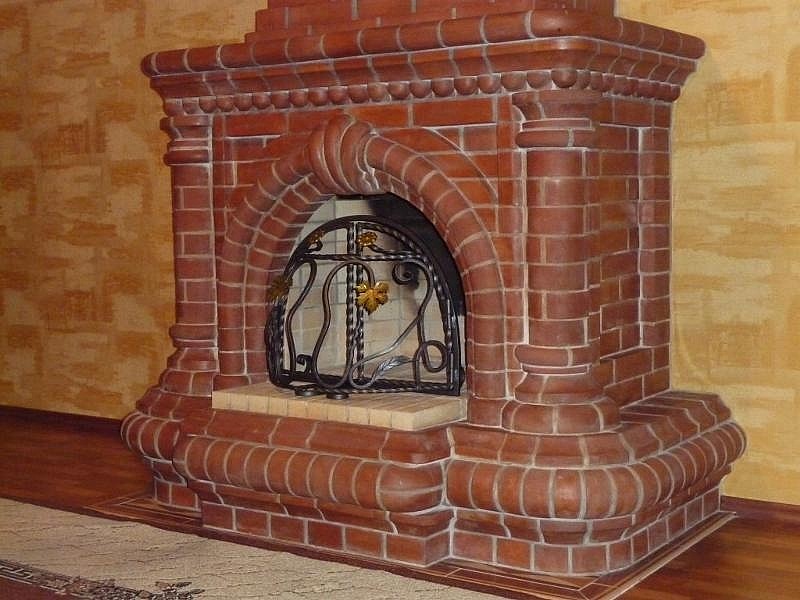

Угловой камин с увеличенной топкой

Угловой камин со скругленной топкой

Другие важные размеры каминов

Если ваш камин устанавливается на отдельный фундамент, при его заливке необходимо соблюдать некоторые требовния:

  • Бетонное основание должно быть больше площади камина на 5-10 см с каждой стороны;
  • Фундамент камина нельзя жестко скреплять с фундаментом дома, он должен отстоять от него не менее, чем на 10 см, и это рсстояние после затвердевния бетона необходимо засыпать песчаной подушкой;
  • Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.

Также необходимо соблюсти противопожарные расстояния в 25 см от трубы до балок перекрытия и стен, а сгораемые конструкции у стенок самого камина обезопасить с помощью толстой фольги.

Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки. Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.

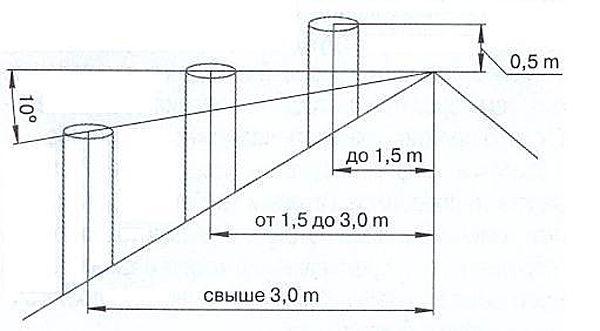

Высота трубы по СНиП 41-01-2003

Как видно из статьи, построить угловой камин, размеры которого рассчитаны заранее, совсем несложно. Чтобы лучше узнать технологию возведения декоративных или угловых дровяных каминов из кирпича, рекомендуем вам ознакомиться с другими статьями на нашем сайте.

Понравилась статья?
Сохраните, чтобы не потерять!

Как рассчитать размеры камина в зависимости от площади комнаты

Камин — это не просто украшение комнаты. Он способен обогревать, отапливать её. Конечно, если отвечает площади помещения. Сайт RMNT приведёт вам простой и понятный расчёт, позволяющий точно определить размеры камина для конкретной комнаты дома.

Если ошибиться с размерами камина для конкретной комнаты, возможны два варианта:

  1. Слишком маленький камин помещение не согреет. Это будет просто декоративный элемент, к тому же не слишком заметный на достаточно большой площади комнаты.
  2. Слишком большой камин приведёт к появлению сквозняков из топки. И займёт много места, что тоже нехорошо для скромной по площади комнаты, нефункционально.

Сразу уточним, что портал камина, его обрамление, может быть какого угодно размера. На эффективности отопления комнаты это никак не скажется. Нам важно рассчитать размеры топочного отверстия, «сердца» домашнего очага. Принятое экспертами соотношение топки к площади помещения составляет 1:50.

Берём простой пример — камин будет установлен в просторной гостиной площадью 20 квадратных метров. В таком случае отверстие топки должно составлять 20/50 = 0,4 м 2 .

Но это пока не всё. Нужно определиться с высотой, шириной и глубиной топки камина. Соотношение высоты и ширины должно составлять 2:3. Вспоминаем школьную алгебру и решаем простое уравнение: 2х · 3х = 4000 см 2 , х = 25,8 см.

Умножим и округлим, ведь до миллиметра рассчитывать размеры топки камина не нужно. Получается, что оптимальные размеры топочного отверстия составляют 52 сантиметра в высоту и 77 в ширину. Проверим: 52 · 77 = 4004 см 2 . Не точно 0,4 м 2 , но это самое близкое значение.

Теперь осталось вычислить глубину топки камина. Она относится к высоте тоже как 2:3. Высоту мы уже знаем, считаем: (52 · 2) / 3 = 34,67 см. Округлим до 35 сантиметров.

Нельзя выбирать глубину топки камина на глазок, это чревато последствиями:

  • Слишком большая глубина приведёт к тому, что всё тепло будет уходить внутрь камина, в дымоход.
  • Слишком маленькая глубина приведёт к задымлению комнаты.

Размеры дымохода для камина, чья площадь топки составляет вычисленные нами 4000 см 2 , должна быть 270–400 сантиметров, то есть в 10–15 раз меньше. Техника расчётов, как видите, проста. Вы можете просто подставить значение площади вашей комнаты, в которой решено установить камин, и провести простые расчёты по формулам.

Важно! Электрический камин тоже должен отвечать размерам комнаты. Пропорция та же — 1:50, но речь идёт обо всём фасаде электрического очага, а не о топке. Для спальни, например, площадью 15 м 2 достаточно будет электрокамина с размерами 50х60 сантиметров.

Напомним, что о том, как построить камин из кирпича своими руками, портал Rmnt.ru уже писал.
