Как правильно рассчитать размер камина
При всем многообразии внешних форм и размеров каминов, все они — изделия стандартизированные. Причина в том, что для нормального горения топлива и вывода дыма необходимо наличие воздушного потока, способного доставить необходимое количество окислителя (кислорода) и предотвратить выход продуктов горения из топки в любом направлении, кроме дымохода. Соблюдение всех размеров камина — залог его надежной работы.
Воздух поступает в топку через портал (окно) камина. Считается, что для обеспечения правильной работы отопительного прибора скорость движения воздуха через портал должна быть не менее 0,25 м/сек.
На практике измерить значение скорости трудно. До растопки камина можно только определить, есть тяга или ее нет по отклонению пламени зажженной бумаги. Насколько тяга (скорость воздушного потока) хороша или плоха, пользователь камина убеждается на практике по запаху гари (задымлению помещения) и скорости сгорания дров.
На тягу влияет множество параметров, среди которых — температура внутри и снаружи помещения, степень разогрева дымовых газов, состояние дымохода (наличие или отсутствие в нем трещин, через которые в трубу подсасывается дополнительный воздух), вид, количество и влажность топлива.
Но самое главное условие исправной работы камина, обеспечивающее его функционирование в широких пределах переменных параметров — соблюдение основных размеров и их соотношений в конструкции отопительного устройства.
Основные размеры каминов

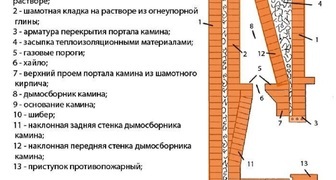

К основным размерам конструкции камина относятся высота (В), ширина (А) каминного окна и его площадь (F), высота (Hтр), размеры проходного сечения, площадь сечения дымовой трубы (f). Конечно же, все эти размеры могут быть различны, но между ними должно соблюдаться определенное соотношение, иначе камин работать не сможет.
Не определяет работоспособность камина, но существенно влияет на эффективность его работы глубина топливника © и размеры, определяющие положение его боковых стенок. Не меньше чем параметры топки, на эффективность работы камина влияют размеры и положение каминного зуба (выступа), высота начала выступа от пода камина (L), превышение уровня зуба над верхней границей каминного окна (G), ширина проема трубы, не перекрываемая каминным выступом (M).
Остальные размеры камина на его работоспособность и эффективность влияния не оказывают. Форму камина, размеры корпуса, положение каминного стола (каминной полки) выбирать следует исходя из того, насколько гармонично камин вписывается в общий интерьер помещения.
Дымовая труба
В статье «Устройство камина» уже упоминалось, что площадь окна каминного портала выбирают в зависимости от объема помещения, в котором он установлен, а именно, количество квадратных метров площади окна должно быть в 20 раз меньше количества кубических метров объема помещения. Исходя из выбранных размеров каминного окна, рассчитывают площадь поперечного сечения трубы не менее чем 1/16 от площади портала. В случае, если камин пристраивается к уже готовой дымовой трубе, то исходя из требуемых соотношений расчет ведется на основе размеров готовой трубы, из которых высчитываются допустимые параметры каминного окна.
Приведенные рассуждения и соотношения в основном верны, но в них не учтены важные параметры — высота дымовой трубы и форма ее сечения.

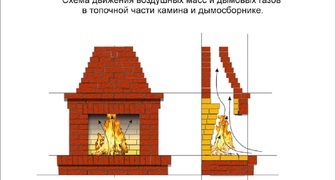

Дымовая труба в поперечном сечении может быть круглой, квадратной или прямоугольной. Дым (каминные газы) поднимается по трубе не вертикально вверх, а восходящими спиралеобразными потоками. В круглой трубе форма потока соответствует форме трубы, все ее пространство занято единым восходящим потоком газов.
В трубах квадратного сечения по углам образуются завихрения, направленные против основного потока газов, в результате восходящее движение дыма происходит не по всей площади сечения трубы, а только в ее центре, что практически ведет к уменьшению эффективного сечения трубы. Еще сильнее мешают восходящему движению завихрения, образующиеся в трубах прямоугольного сечения.
Из-за уменьшения эффективного поперечного сечения трубы в зависимости от формы, трубы круглого, квадратного и прямоугольного сечения, имеющие одни и те же пропорции по отношению к площади портала, выводят дым из камина с различной эффективностью.
Точный инженерный расчет параметров дымовой трубы — задача скорее для теоретика, чем для практика, требующая не только учета множества непостоянных параметров, но и обладания определенными специальными познаниями в теплотехнике.
На практике обычно пользуются усредненными таблицами и диаграммами, рассчитанными специалистами. Различные специализированные фирмы предлагают расчеты дымовых труб применительно к собственной продукции, поэтому точные значения «фирменных» параметров могут различаться.
На рисунке представлена диаграмма, разработанная немецкой фирмой «Shiedel», связывающая диаметр круглого дымохода собственного производства с высотой дымовой трубы и площадью портала открытого камина.
Следующая диаграмма облегчает выбор высоты трубы с разной геометрией проема в зависимости от соотношения площади портала и сечения проема дымовой трубы.
Как видно из графика — разница в необходимой для обеспечения тяги высоте трубы при одних и тех же значениях соотношения площади портала и сечения довольно значительна. На практике соотношение выбирают в зависимости от диаметра трубы, имеющейся в наличии, а при строительстве кирпичных труб ориентируются на размеры проема, выложенного целыми полноразмерными кирпичами.
Еще один фактор, влияющий на окончательную высоту трубы — размещение выхода дымохода над кровлей. При расположении трубы вблизи конька крыши (до 1,5 м), верхний срез дымохода должен располагаться выше конька как минимум на 50 см. На расстоянии 1,5-3 м — не должен опускаться ниже конька. При удалении свыше 3 м, угол между горизонтальной линией, проходящей через конек, и линией, соединяющей его с верхним срезом трубы, не может превышать 10°. Если пренебречь рекомендациями, то тягу будет существенно уменьшать воздушный поток, образованный атмосферным ветром, дующим со стороны противоположного ската крыши.
Приведенные в таблицах и диаграммах значения высоты трубы и соотношения между сечением трубы и площадью портала не абсолютны. Различие цифр, полученных из разных источников, объясняется тем, что четких границ между камином, работающим правильно или с некоторыми незначительными недостатками, не существует. Кроме того, как уже отмечалось, на эффективность камина оказывают влияния и другие факторы, а не только геометрические размеры. Поэтому практически определить (тем более до начала эксплуатации), насколько идеально будет работать отопительное устройство, невозможно.
При наличии сомнений в целесообразности той или иной цифры лучший советчик — личный опыт. К сожалению, домашний мастер обычно им не обладает, поэтому без консультации с профессионалом не обойтись.
Благодарим фирму «РЕТРО» за помощь в подготовке материала. Компания «РЕТРО» осуществляет весь спектр печных работ, занимается изготовлением, ремонтом, реставрацией печей и каминов.

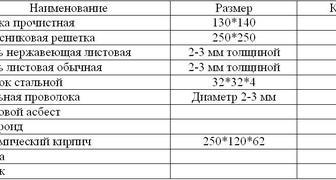

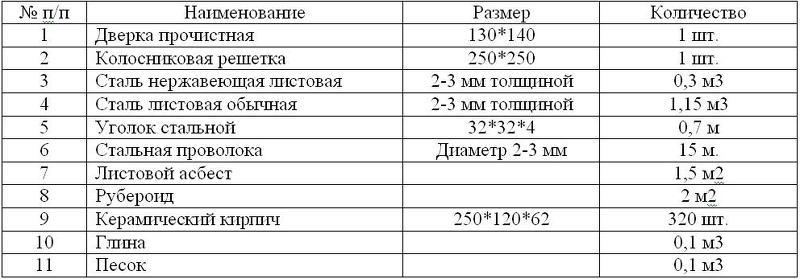

Таблица материалов для камина
Читайте в рубрике
Выбирать котел в баню необходимо исходя из многих факторов. Такая покупка имеет строго индивидуальный подход, и во многом зависит от характеристик постройки, а также от личных требований к парной. Мы расскажем какое оборудование экономичнее и продуктивнее, как его правильно устанавливать и подключать, и в каких случаях целесообразно сделать дровяной котел для бани своими руками.
В далекие годы Октябрьской революции, когда в разгар зимы в Питере и в Москве уголь стал чуть ли не на вес золота, рабочие и солдаты возле уличных костров с завистью косились на окна тогдашней интеллигенции, где в каждой квартире стояла небольшая чугунная печка. Именно тогда эти отопительные приборы, отличающаяся неприхотливостью и отменным качеством, стали завистливо называть «буржуйками».
19 сентября «Леруа Мерлен» предложит пользователям социальных сетей в прямом эфире растопить с помощью обогревателей, тепловентиляторов и тепловых пушек слово «ЦЕНА». Противостоять ледяной скульптуре весом почти 1,5 тонны будут более 20 товаров для отопления, представленных в гипермаркетах компании по доступным ценам.
Небольшие печи барбекю для дачи пользуются огромной популярностью. Так как дают возможность приготовления пищи самыми изысканными способами — на углях, на огне, копчение в дыму. В нашем материале вы найдете информацию о том, как построить простую уличную печь своими руками и сделать её максимально комфортной.
Печи для дома на дровах длительного горения — современное решение для обогрева небольших жилых помещений, как временного, так и постоянного проживания. Такой вариант отопления не только дает полную автономию от трубопроводной подачи теплоносителя, но и является одним из самых экономичных благодаря пиролизному горению.
Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.
Русская баня своими руками возведенная на даче станет настоящей гордостью хорошего хозяина. Благодаря ей вы сможете расслабиться после тяжелого дня, хорошо отдохнуть и закалить организм. Мы расскажем с чего начинать планирование и проектирование постройки, как правильно выбрать материалы, а также поделимся секретами обустройства бани для идеального отдыха и укрепления здоровья.
Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.
Сделать печь для бани из кирпича своими руками без помощи специалистов может каждый дачник, хоть немного владеющий навыками строительства. В нашем материале вы найдете подробную инструкцию с фото о том как выложить простую каменку самостоятельно, понятные чертежи с порядовками, а также необходимые проекты и схемы.
Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.
- Вопрос / Ответ
- Новости и события
- Реклама
- Партнеры
Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.
Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.
Размеры каминов из кирпича
Соорудить камин своими руками многим кажется непосильной задачей. И совершенно напрасно. Все оказывается достаточно просто при правильном и обстоятельном подходе к делу. Размеры каминов из кирпича определяются в зависимости от площади помещения и разобраться в этом сможет каждый.
С чего начинать
Для начала следует определиться с местоположением камина в доме. Нежелательно размещать его напротив окон, так как тогда будут сквозняки. Задняя стенка камина может сильно нагреваться, поэтому лучше, чтобы он примыкал к наружным стенам дома. В деревянных домах во избежание пожара следует принять дополнительные меры для устранения этой опасности.
Расчет размеров следует начинать с топки.
Они определяются следующим образом: площадь помещения, в котором расположен камин, относится к площади топки как 1:50 – 1:70.
Так, для комнаты 20 кв. м и стандартной высотой потолков (3 – 3,5 м) площадь портала топливника составит 0,4 кв. м или 52 × 77 см.
Аналогично для помещения 15 кв. м – 0,3 кв. м или 44 × 67 см.
Для комнаты 10 кв. м – 0,2 кв. м или 36 × 45 см.
Глубина топливника должна составлять от ½ до 2/3 высоты портала. Важно соблюдать данное правило, иначе это неприятно отразится в процессе эксплуатации камина. Слишком маленькая глубина приведет к задымлению, а слишком большая – к потере теплоотдачи.
Размеры дымохода определяются размерами топки. Его площадь должна быть примерно в 8 – 15 раз меньше. Если планируется делать дымоход из кирпича, размеры будут 14 × 14 и 14 × 27 см. При использовании нержавеющей трубы – 8 – 14 см. Стандартная высота дымохода – 4 – 5 м.
Общие размеры камина определяют, отталкиваясь от стандартов кирпича: 6,5×12×25 см. С учетом толщины швов высота одного ряда кладки будет 7 см. Заднюю стенку можно выполнять в полкирпича – 12,5 см. Боковые стенки в один кирпич – 25 см.
Специалисты настоятельно рекомендуют перед началом работы сделать на бумаге чертеж будущего камина.

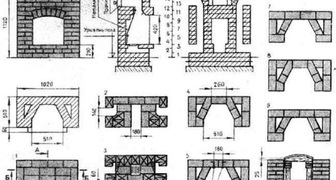

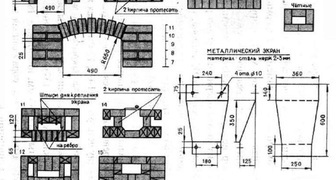

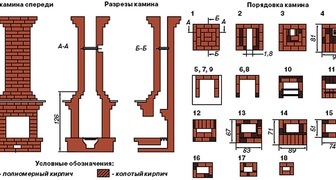

Вместе со схемой порядовки (схемы, где для каждого ряда указывается порядок расположения в нем кирпичей) он позволит определить количество кирпичей, необходимых для работы. Стоит учесть, что готовые схемы с уже просчитанным количеством материала считают каждую половинку и три четверти как целый кирпич.
Для новичков, чтобы избежать неприятных сюрпризов, предпочтительнее использовать именно готовые схемы порядовки. Нужно помнить, что, даже четко следуя такой схеме, фактический расход материала может отличаться от заявленного.
Тип камина также играет роль. Так, на угловой камин размерами 1 × 1 метр пойдет примерно 200 шт. красного кирпича и 100 шт. огнеупорного. Для простого камина габаритами 65 × 115 см количество красного кирпича – примерно 250 шт., а шамотного – 100. Для традиционного большого английского камина уже понадобится 300 шт. красного и 130 шамотного.

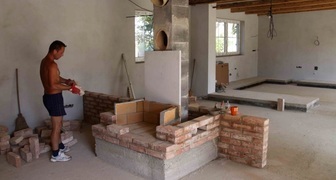

Чтобы оценить размеры и убедиться в правильности расчета стоит сделать сухую кладку.
Т.е. сложить камин по схеме порядовки без раствора, а затем, разобрав, приступить к настоящей кладке. Это позволит избежать ошибок, не слишком удлиняя процесс.

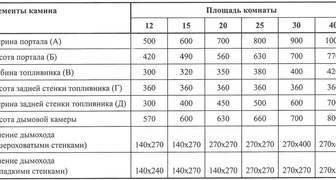

Размеры каминов
О правильных размерах каминов существует столько мнений, сколько людей их высказывает.
Размеры и форма топливника камина во многом определяют эффективность его работы, т.к. теплоотдача открытого очага зависит от расположения и площади ограждающих поверхностей (речь идет о каминах, открытых с одной стороны). Лучшими параметрами обладают большие камины, но для их использования нужны соответствующие помещения. Чем меньше дом, тем труднее разместить в нем камин.
Эффективное функционирование камина возможно при наличии постоянного притока воздуха в открытое топочное пространство. Воздухообмен в помещении зависит от его объема и количества воздуха, поступающего в него через неплотности в стенах, полах, окнах и дверях. Если помещение маленькое и неплотности отсутствуют, от недостаточного притока воздуха камин будет дымить.
Сделать маленький камин с оптимальной теплоотдачей сложнее, чем сделать маленькую печь. Существуют вполне определенные минимальные параметры открытого очага, делать камин с топочной камерой меньших размеров нет смысла. Единственно возможный вариант, обеспечивающий эффективную работу камина в небольшом помещении, — это подача наружного воздуха непосредственно в топочное пространство по специальному каналу или подача его в помещение через устройство предварительного подогрева. Специальный канал должен оборудоваться задвижкой для его перекрытия и регулирования количества подаваемого воздуха. Сечение канала должно быть не менее 150 см 2 . Для перекрытия канала можно использовать обычную печную задвижку.
Внешний размер портала и самого камина, естественно, зависит от размера очага, но существенное влияние на его размер оказывает способ перекрытия проема. Применение металлических конструкций для этой цели нежелательно. В основном проемы перекрывают с помощью клинчатых, лучковых и арочных перемычек.
Известно, что клинчатые и лучковые перемычки создают значительные распорные нагрузки, передающиеся на стенки портала. Для обеспечения надежности конструкции приходится увеличивать толщину боковых стен, в результате чего увеличивается внешний размер камина. При использовании клинчатой перемычки частично распорные нагрузки можно погасить за счет применения металлических стяжек. В случае применения арочной перемычки можно выполнить боковые стенки камина минимальной толщины. Ранее в замках и дворцах камины утапливались в стены, поэтому распорная нагрузка не имела никакого значения. В современной индивидуальном строительстве такая возможность предоставляется не всегда.
При расположении камина в проеме или нише толстой стены появляется также возможность спрятать в стену и дымовую трубу, как это делалось во всех дворцах и замках. Следует обратить внимание и на то, что у большинства известных нам каминах, расположенных во дворцах, под расположен на уровне пола помещения. В современной практике под камина принято приподнимать над уровнем пола на 4. 6 рядов кладки.
Рекомендации по выбору размеров камина.
