Размер и конфигурация помещения
Наш калькулятор работает круглосуточно.
Заказ по телефону вы сможете оформить:
пн-пт: с 9:00 до 18:00
;
/// Что нужно знать перед звонком?
Перед звонком нашим операторам вам необходимо подготовить следующие данные:
/// Конфигурация помещения
Какое у вас помещение? Прямоугольное, Г-образное, П-образное или более сложной конфигурации? Если конфигурация помещения сложна для понимания в разговоре, вы можете отправить нам письмо через форму обратной связи, прикрепив рисунок помещения с размерами.
/// Размеры сторон
Вам необходимо знать точные размеры стен каждой из сторон вашего помещения, причем, желательно, на уровне будущего потолка, потому что, как правило, размер стен у пола и у потолка бывает разный. Для того, чтобы правильно снять размеры помещения, посмотрите пожалуйста наши схемы обмеров.
Также необходимо сразу проверить помещение на параллельность стен (сумма длин противоположных стен должна быть равна).
Если не удается передать конфигурацию помещения никаких путем, то мы вам можем предложить услугу замера помещения, для этого вы можете связаться с нашими операторами и выбрать удобное для вас время, когда может приехать замерщик.
/// Направление панелей
После уточнения конфигурации и размеров помещения необходимо понять направление панелей в данном помещении. То есть, другими словами, по какой стороне будут располагаться панели. Здесь важно помнить, что мы не рекомендуем вам делать слишком длинные панели (более 3 метров), поскольку в этом случае будет затруднительна доставка, подъем и монтаж.
/// Тип потолка
После этого необходимо определиться с типом будущего потолка. Типы отличаются шириной панелей и наличием вставок между панелями. Самый дешевый тип это 150мм, самый популярный это 84+16.
/// Расцветка потолка
Следующим шагом надо определиться с расцветкой панелей. При этом надо не забыть про цвет вставки, если тип потолка его подразумевает. Вы можете посмотреть фотографии из нашей галереи.
/// Высота опускания
Следующий вопрос: на какое расстояние от основного потолка вы будете опускать подвесной потолок? Необходимо помнить о следующем: минимальная высота опускания нашего потолка 4 см (это просто высота стрингера, если стрингер присверливается к основанию потолка), регулировочная пружина со стрингером дает увеличение высоты опускания до 10см (например расстояние необходимое для монтажа светильников), спица 250мм с регулировочной пружиной дает соответственно 25 см высоты. Спицы также бывают 500мм и 1000мм. Их можно сделать любой длины либо укорачивая их, или же наоборот наращивая друг на друга.
/// Монтаж
Теперь можно подумать и о монтаже. Если вы хотите, чтобы мы вам установили потолок, пожалуйста, сообщите об этом оператору. Он рассчитает для вас стоимость установки.
/// Контакты
В конце разговора оператор еще раз повторит все параметры заказа, если будут какие-то правки, вы должны сможете обсудить их еще раз. Убедитесь, что оператор вас правильно понял. Также ему необходимо будет сообщить ваше имя, контактный телефон (лучше мобильный), адрес доставки (вплоть до номера подъезда и домофона).
/// О Potolok-online
Potolok-online — это удобный интернет- магазин, который может предложить Вам самую большую коллекцию потолков в городе! Наша команда старается сделать все, чтобы покупателю было удобно приобретать нашу продукцию.
Замеры помещений. Основные принципы, правила и задачи.
Замеры помещений. Основные принципы, правила и задачи.
На первый взгляд кажется, что провести подобные замеры проще простого, однако качественно сделать это могут только специалисты, в распоряжении которых есть все необходимые для этого инструменты. Обмеры производятся с точностью до 1 см. Правильность замера – очень важная составляющая проектирования. От его точности зависит многое, если допущена ошибка, расплачиваться придется не только временем, но и деньгами.
Общие принципы проведения работ

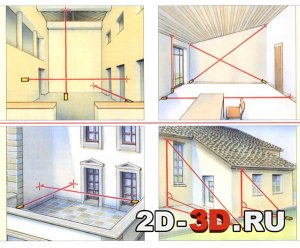

При помощи обмеров определяют конфигурацию, размеры, положение, занимаемое в плане и т.д.
Во время выполнения работ проверяются основные размеры объектов: длина пролетов, высота колонн, сечение конструкций и другие параметры, величина которых способна повлиять на появление деформаций в элементах строения.
Если при осмотре были обнаружены отклонения, также проверяется горизонтальность перекрытий, соблюдены ли заданные уклоны, вертикальность несущих сооружений и т.д.
После проведения измерений составляются планы, которые отображают реальное расположение конструкций, здания в разрезе, чертежи несущих конструкций и узлов сопряжений сооружений.
Разновидности обмерных работ помещений
Выделяют следующие разновидности обмерных работ:

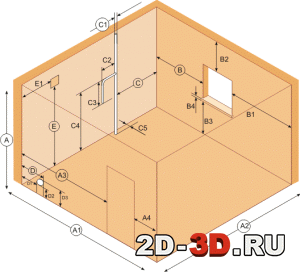

1. Обмер помещения полезен, если планируется делать ремонт или появилась необходимость получить новую техническую документацию по дому.
2. Обмер БТИ. Подобный обмер производится для подачи документов в различные государственные инстанции. Его проводят для продажи недвижимого имущества или переоформления документации на него.
3. Контрольный обмер может проводиться для того, чтобы проверить качество работ, проделанных строителями, а именно ровность основных поверхностей: пол, стены, потолок.

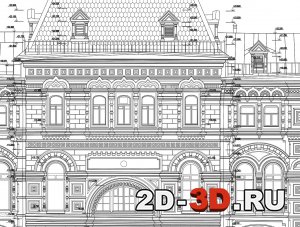

4. Обмерные чертежи и обмерные планы разрабатываются специалистами для того, чтобы решить задачи планирования, ведения имущественного учета и т.д. Данные документы нужны для того, чтобы определить текущие геометрические параметры и конфигурацию здания. Необходимость в этом может возникнуть, если была утеряна проектная документация. Кроме этого, за время существования здание может подвергнуться ряду трансформаций как внешних, так и внутренних, поэтому возникает потребность получить актуальные данные о нем.
Виды обмерных процессов
Задачи, которые позволяют решить обмеры зданий и помещений
Информации, которая содержится в обмерочных планах, позволяет:
1. проверить, соответствует ли фактический метраж помещения тому, который указан в кадастровом паспорте, а также соответствует ли фактическая конфигурация плану БТИ;
2. определить реальную площадь помещений, их габариты, и понять, как они соотносятся между собой. Также появляется возможность увидеть несущие стены и перегородки, которые при необходимости можно снести;
3. провести анализ и подобрать оптимальное решение для перепланировки;
4. подготовить смету, определив таким образом стоимость работ, которые будут проводиться при ремонте или проведении перепланировки, а также рассчитать, какое количество материалов нужно закупить;

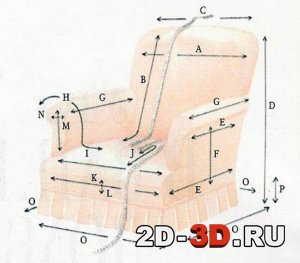

5. подготовить варианты расстановки мебели в помещениях, при этом сразу становится понятно, сколько места данная мебель займет.
Таким образом, обмерные работы выполняются в следующих случаях:
— когда необходимо определить фактические размеры конструкций сооружений и отдельных его элементов для восстановления проектной документации в случае ее отсутствия или потери;
— когда нужно сравнить фактические размеры и геометрические параметры различных конструкций объекта со значениями, зафиксированными в проектной документации;
— для того чтобы выполнить поверочные расчеты, нужно определить максимально точные размеры конструкций;
— когда замеры нужно провести для того, чтобы разработать проект усиления, реконструкции или капительного ремонта помещения.
Спектр работ, проведение которых предполагает обмер помещения
— уточняются разбивочные оси строения, а также его горизонтальные и вертикальные размеры;
— проверяются прогоны и шаг несущих сооружений;
— измеряются основные параметры этих сооружений;
— определяются фактические размеры расчетных сечений, и проверяется, соответствуют ли они проекту;
— определяется форма и размер узлов стыков, и их соответствие проекту;
— проверяется вертикальное положение конструкции и месторасположение стыков;
— определяются изгибы, прогибы и отклонения от вертикали, наклоны, перекосы, смещения и сдвиги.
Правила, которые установлены законодательством при проведении замеров:
— измерение оконных и дверных проемов происходит в свету (по завесам);
— измерение кухонных печей происходит по горизонтальному сечению на уровне расположения топливника;
— если стены частично обшиты панелями или обложены плиткой, выполняют измерение дважды: по обшивке или облицовке, и второе – по стенам;
— не измеряется сантехника: краны, унитазы, раковины и ванны, отопительные колонки. Они просто наносятся впоследствии на план;
— помещения, в которых есть перегородки, недостающие до потолка, измеряются и берутся на учет как отдельные;
— все выступы, размер которых превышает три сантиметра, подлежат измерению.
Размер и конфигурация помещения
Проектируемое бескаркасного типа с продольными несущими стенами с опиранием плит перекрытия по 2-м сторонам.
Наличие подвала, технического подполья
В проектируемом здании, подвал, техническое подполье не предусмотрены.
Описание эвакуации людей из здания
В проектируемом здании для осуществления безопасной эвакуации людей предусмотрено 2 наружных входа. Открывание внутренних дверей осуществляется по ходу движения людей из помещения. В здании разработан план безопасной эвакуации людей.
Технико-экономические показатели здания
Технико-экономические показатели здания представлены в виде таблицы (табл. 3) технико-экономические показатели здания.
Таблица 3 — Технико-экономические показатели здания
Характеристика и методика определения
Произведение длинны здания на ширину по наружному обмеру выше цоколя.
Произведение площади застройки на высоту.
Сумма всех площадей имеющихся помещений.
Строительный объем надземной части
Произведение площади застройки на высоту от уровня чистого пола
Отношение объема надземной части к рабочей площади.
Сумма рабочих помещений и площадей коридоров, тамбуров.
1. Sзастр. = 44,3*17,95 = 796 м 2 ;
2. Vстр. = 796*9,9 = 7880 м 3 ;
3. Sраб.=49,5+19,5+201,4+225,6+32,8+22,0+16,4+13,4+24,6+6,4+2,5+86,0+41,0+16,0=757,1 м2;
4. Vстр. надз.части. = 796*9,3= 7402 м 3 ;
5. Vкоэфф. =7402 /757,1 =9,77;
6. Sобщ. = 757,1+110,8= 867,9м 2 ;
Расчеты к архитектурно-конструктивной части
Расчет бытовых помещений
В общественных зданиях следует предусматривать хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки. Уборные располагаются на первом этаже здания на расстоянии не более 75 метров от наиболее удаленных мест пребывания людей.
Количество санитарных приборов в здании принимают из следующих условий:
o 1 унитаз и 1 писсуар на 50 мужчин;
o 1 унитаз на 20 женщин;
o 1 умывальник на 6 унитазов (но не менее одного на уборную).
Вход в уборные устраивают через шлюз (тамбур). Стены санитарных узлов на высоту 1,5 метра облицовывают керамической плиткой. Полы делают водонепроницаемыми с уклоном к трапам (водоприемникам).
В проектируемом здании принято 120 человек, 60 женщин, 60 мужчин, исходя из вышеизложенных условий по количеству санитарных приборов в общественном здании принимаем, 12 унитаз и 12 умывальника.
Расчет лестницы
В проектируемом здании высота этажа 3,400 метра, ширина марша 0.9 метра, уклон лестницы, принимаем ступень размерами 150*300 мм.
Ширина лестничной клетки:
Высота первого марша: Н1= 550м
Высота второго: Н2= 2.6м
Число подступенков в одном марше:
п = 1250 / 150 = 11 шт.
Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:
п — 1 = 11 — 1 = 10 шт.
Длина горизонтальной проекции марша, называется его заложением, и она будет равна:
а = 300 * (п — 1) = 300 * 10 = 3000мм.
Принимаем ширину промежуточной площадки с1 = 1500 мм, этажной с2 = 1500 мм, получим, что полная длинна лестничной клетки (в чистоте) составит:
А = а + с1 + с2 = 3000 + 1500 + 1500= 6000 мм.
Технико-экономическое обоснование выбора конструкции
Для проектируемого здания данные по технико-экономическому обоснованию выбора конструкции приведены в табл. 4. и табл. 5.
Таблица 4 — Технико-экономические показатели перегородок на 1 м 2
Большая Энциклопедия Нефти и Газа
Конфигурация — здание
Конфигурация здания в плане зависит от его функционального назначения и архитектурного замысла. [2]
Применение конфигурации здания с выступами и впадинами в плане нежелательно, так как в этом случае ухудшаются техно-экономические показатели и, кроме того, появляются плохо проветриваемые ( застойные) места, из которых загрязненный воздух попадает в производственные помещения. [3]
При сложной конфигураций здания и разнохарактерности стен по толщине и материалу подсчет следует вести по осям и отдельным участкам. [4]
Форма крыши определяется конфигурацией здания , условиями водостока и архитектурными требованиями. [5]
По габаритным размерам и конфигурации здания , весу и габаритам элементов определяют потребные грузоподъемность, вылет стрелы и высоту подъема крюка крана. [7]
Выбор схемы обычно обусловливается конфигурацией здания или условиями стадийного развития цеха. [8]
Место установок подъемника зависит от конфигурации здания , технологии и темпа строительства, вида материалов, расположения путей подвоза материала к подъемнику. [9]
Большое значение при использовании территории имеет конфигурация зданий и сооружений, располагаемых на заводской площадке. При размещении на генеральном плане зданий и сооружений лучших показателей удается достигнуть при простой прямоугольной конфигурации корпусов без пристроек. [10]
На плане крыши линиями невидимого контура изображается конфигурация здания , а стрелками указывается направление ската. Кроме того, на рабочих чертежах дается расположение слуховых окон, дымовых труб, вентиляционных каналов. [12]
Большое значение для экономичного использования территории имеет конфигурация зданий . Сложная конфигурация зданий приводит к значительной потере территории и к уменьшению плотности застройки. Поэтому при компоновке цехов нужно стремиться к простым прямоугольным формам плана и объемов зданий. Пристройки и выступы зданий отнимают ширину улицы или проезда, которая может быть использована для прокладки коммуникаций, тем самым увеличивая величину разрыва между зданиями. [13]
Одним из первых должен быть решен вопрос о конфигурации здания . Сооружения, имеющие в плане форму прямоугольника, позволяют относительно просто и удобно организовать общезаводскую территорию, без нарушения симметричного расположения зданий и проездов, и достаточно просто вписываются в свободные кварталы заводских площадок. Прямоугольная форма сооружения позволяет также принять более простые проектные решения и достигнуть максимальной повторяемости отдельных конструктивных элементов здания, что сокращает объем проектных работ и упрощает строительство. [14]
Перед началом компоновки оборудования одним из первых должен быть решен вопрос о конфигурации здания . Сооружения, имеющие в плане форму прямоугольника, позволяют относительно просто и удобно организовать общезаводскую территорию без нарушения симметричного расположения зданий и проездов и достаточно просто вписываются в кварталы заводских площадок. Прямоугольная форма сооружения позволяет достигнуть относительно большей простоты конструктивных решений, максимальной повторяемости отдельных конструктивных элементов здания, что сокращает объем проектных работ и упрощает строительство. В здании прямоугольной формы можно достаточно удобно расположить оборудование и достигнуть хорошей двусторонней освещенности рабочих мест. [15]
