Устройство туманообразующей установки для орошения

Туманообразующая установка

Туманообразующие установки, в последнее время, получили широкую известность. Что связано с очень жарким летом, температурные максимумы которого не выдерживают даже самые стойкие растения.

С целью снизить температуру на участке и были разработаны туманообразователи. Принцип работы их очень прост, и в тоже время эффективен. Вода распыляется под очень большим давлением, которое создается специальными компрессорами.

Туманообразование – это особое слово в создании сада, ладшафтном дизайне и обустройстве участка. Установки туманообразования позволяют добиться очень хороших результатов при выращивании тропических растений, создав благоприятный для них микроклимат.

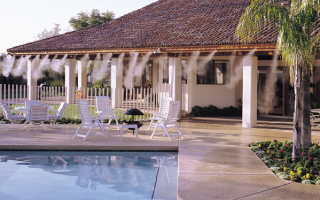

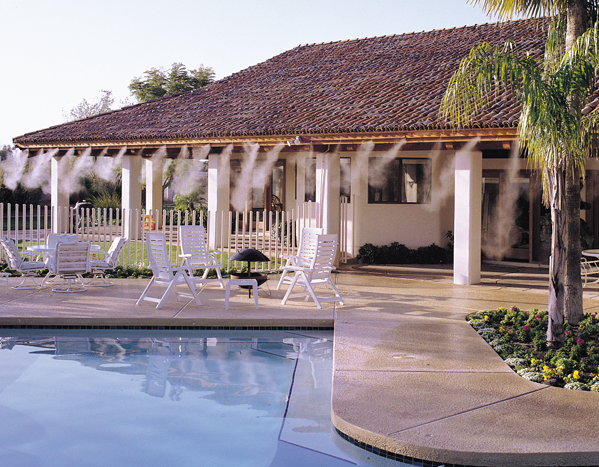

Туманообразующие установки применяют для охлаждения террас домов; оформления ландшафта; создания туманного ковра для газона и бассейнов; в промышленных целях (поддержание температуры и влажности, пылезащита); в теплицах — для увлажнения и охлаждения; в сельском хозяйствептичниках и свинарниках).

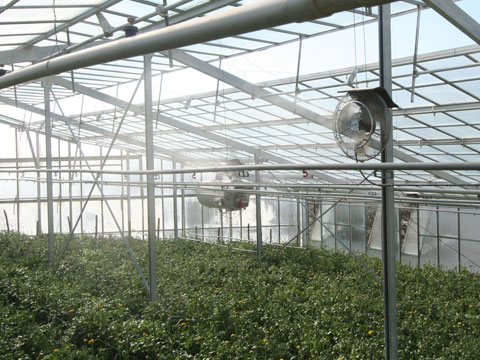

Туманные установки в теплицах

Системы туманообразования широко используются в теплицах и зимних садах для создания более благоприятных условий тропических, цветущих и влаголюбивых растений. Туманные установки позволяют значительно улучшить микроклимат в теплицах. Растения растут и развиваются гораздо быстрее, потому что эффективней используют влагу, так как получают ее не только корнями, но и через листья и стебли.

Туманообразующая установка своими руками

Благодаря применению систем тумана у декоративных растений на фоне повышенной влажности улучшается внешний вид, их цвет становится более насыщенным. Туманные установки в теплицах можно также использовать для воздушного внесения инсектицидов, фунгицидов, регуляторов роста, а также хорошо растворимых в воде удобрений.

Системы тумана для охлаждения

В условиях жаркого и сухого климата туманные установки идеально подходят для снижения температуры воздуха в душные летние дни. Для этих целей используют сопла с минимальным диаметром выходного отверстия. Образующийся при этом туман позволяет создать комфортный прохладный микроклимат в летних ресторанах, кафе, беседках, на верандах.

В сельском хозяйстве туманные установки также могут найти свое применение. Системы тумана могут создать в жаркие летние более благоприятный микроклимата для животных . При этом за счет подбора форсунок с наименьшим диаметром отверстия, а также благодаря высокому давлению, создаваемому насосом (до 70 атм), повышения влажности воздуха практически не происходит. В результате заметно сокращаются процессы размножения и развития патогенной микрофлоры, которые могут вызвать различные заболевания животных.

Искуственный туман как охлаждение можно использовать, чтобы создать более комфортные условия труда на предприятиях, где работать приводится в жару. Благодаря этому производительность труда значительно повышается. Процесс генерации тумана для снижения температуры воздуха можно автоматизировать и туманообразование будет происходить только в те часы, когда Вам это необходимо.

Туман при очистке воздуха

Системы тумана удачно используются для очистки воздуха как от пыльных веществ, так и от вредных летучих соединений. Для этого в системе туманообразования возможно использование химических веществ, способных к нейтрализации вредных соединений. Для борьбы с запахом биологического происхождения используют биологические добавки , воздействующие на процесс разложения.

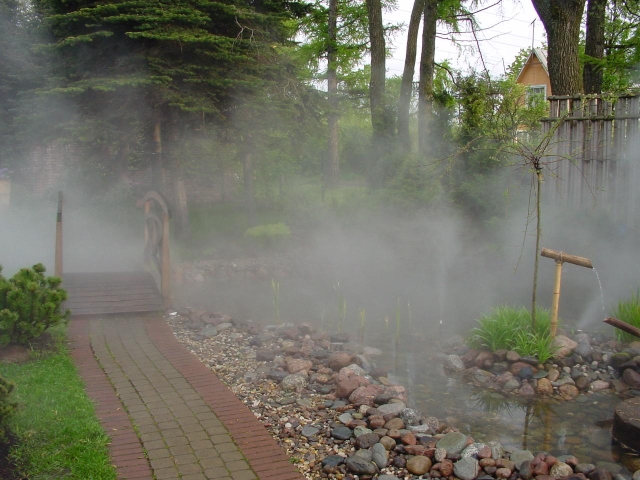

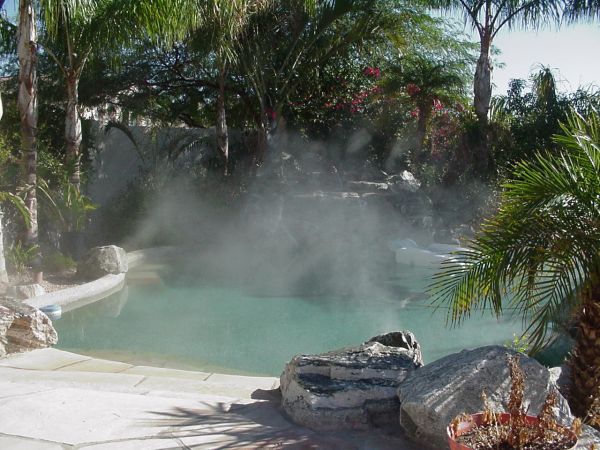

Туманобразование в ландшафтном дизайне

Одно из важнейших направлений использования систем туманообразования — это их применение в ландшафтном дизайне. Искусственный туман идеально впишется в любой пейзаж. Его можно создать вокруг искусственных водоемов, ручьев, водопадов, альпийских горок. В ряде случаев системы тумана выполняют не только эстетическую функцию, но и способствуют росту и развитию растений, требовательных к влажности воздуха и более прохладному климату. Можно подобрать туманную установку для прудов, населенных рыбой, что благоприятно скажется на обитателях водоема.

Использование систем туманообразования в ландшафтном дизайне – это лучший способ сделать Ваш участок особенным и не похожим на остальные. Туманные установки позволят создать совершенно особую атмосферу на Вашем участке, превратив его в уютное и прохладное место, либо в уголок с тропическим пейзажем. А использование элементов автоматизации позволяет включать систему тумана именно в те часы, в которые это Вам это удобно. Туманообразующую установку можно купить в нашем магазине ЭкоВсё !

Монтаж системы туманообразования для овощей и фруктов с датчиком влажности:

Устройство туманообразующей установки для орошения

Для правильного развития растений необходимо обеспечить не только обильный и своевременный полив, но и достаточную влажность воздуха. Только при этом условии можно рассчитывать на обильный урожай и декоративность культур на протяжении всего сезона. Для этих целей производится орошение с помощью туманообразующей установки, которая способна снижать температуру воздуха на определенном участке, тем самым способствуя нормальному росту зеленых насаждений.

Системы туманообразования высокого давления, в первую очередь, призваны охлаждать воздух, а поливальная система применяется также в качестве декоративного оформления. Туманообразующие установки используются на летних площадках, в открытых беседках ресторанов и кафе, внутренних двориках гостиниц, возле шезлонгов на пляжах и бассейнах, а также в теплицах.

Система туманообразования располагается по периметру охлаждаемой территории, создавая как бы завесу из тумана.

При его испарении температура внутри периметра снижается. В то же время туман действует как барьер, задерживая на границе территории не только горячий и сухой воздух, но и пыль, насекомых и пр.

При грамотной установке системы туманообразования можно снизить температуру воздуха до 15 °С, но уровень влажности при этом повысится незначительно. Система устроена так, что капли воды под давлением в 70 бар измельчаются до состояния мелкодисперсной пыли, создавая эффект молниеносного испарения.

Читать еще:  Самодельный капельный полив помидоров

Системы туманообразования используются для создания эффекта натурального тумана в любое время суток вокруг бассейнов, фонтанов, водоемов, над клумбами в садах, на альпийских горках и пр. Их можно применять как на открытой местности, так и в закрытых помещениях. В сочетании с подсветкой такая система создает удивительное, немного мистическое зрелище, вместе с тем избавляя от изнуряющей жары в летние вечера.

На дачах можно использовать такие системы для охлаждения спортивных площадок и площадок для отдыха, засеянных газонной травой. Здесь одновременно будут осуществляться и охлаждение воздуха, и очищение его от пыли, и увлажнение травы, так что дополнительного полива не потребуется. Тем самым будет обеспечен комфорт, как для газонной травы, так и для человека.

Как известно, комфортной для человеческого организма является среда с температурой воздуха около 21 °С, а при высокой температуре он испытывает стресс. Так что охлаждающие системы туманообразования позволят чувствовать себя лучше и в самый жаркий день, обеспечивая защиту от зноя и пыли, и душным летним вечером, защищая от комаров и прочих насекомых, которые не смогут проникнуть за завесу искусственного тумана.

С помощью системы туманообразования можно создавать специфический микроклимат в теплицах и грибницах.

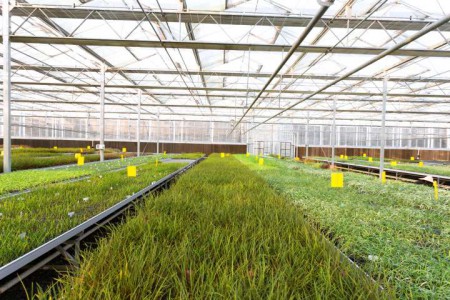

Системы туманообразования для орошения теплиц

В последнее время такие установки стали активно применяться во многих тепличных хозяйствах, оранжереях и зимних садах. Как оказалось, туманообразование в теплице является прекрасным помощником при ускоренном производстве посадочного материала, любой рассады и пр. Так что при правильном проектировании и монтаже системы туманообразования можно существенно повлиять на производительность теплиц.

На эффективность работы теплицы влияют различные показатели — влажность, солнечный свет, температура воздуха и почвы, качество воздушной среды, а также концентрация углекислого газа и содержание влаги. Конечно, система туманообразования не способна влиять на все эти параметры, но некоторые из них, например температура, влажность и чистота воздуха, зависят от нее в значительной степени, создавая необходимый для тепличных растений микроклимат.

При оптимальном сочетании всех этих параметров можно создать наилучшие условия для роста и развития растений. Также можно использовать систему туманообразования для удобрения и обработки растений. Поскольку растения впитывают многие вещества через листья, вместе с туманом в теплицу можно закачивать фитогормоны, удобрения, белковое питание, регуляторы роста и пр., и расходоваться они при этом будут намного экономнее.

То же относится и к влаге — растения теряют больше всего жидкости через листья и через них же поглощают больше всего углекислого газа, который необходим для их роста и созревания плодов. Система туманообразования для теплиц позволяет более равномерно распределять влагу, при этом расход воды оказывается минимальным, что особенно важно при малом ее количестве на участке.

Завеса из тумана в теплицах не только влияет на температуру, но и создает необходимое для растений затемнение.

Такую систему можно использовать в теплицах круглый год — и летом для охлаждения и увлажнения воздуха, и зимой, когда растения особенно подвержены дегидратации. В данном случае, умело управляя системой, можно добиться благоприятного для растений микроклимата без чрезмерной конденсации влаги.

Наличие системы туманообразования позволяет обеспечить высокую плотность посадки растений, не опасаясь развития болезней и однородности урожая. Помимо овощных культур и рассады, выращиваемых в теплицах, а также оранжерейных цветов, систему туманообразования можно использовать при выращивании грибов, если у садовода есть такое прибыльное «увлечение». Прохладный и влажный воздух как нельзя, кстати, подходит для этих целей.

Преимущества орошения с помощью туманообразующей установки

Можно выделить основные преимущества орошения с помощью туманообразующей установки при использовании в теплицах:

  • гарантированный уровень влажности, необходимый для тепличных растений;
  • снижение потребности растений во влаге, а значит, возможность существенного уменьшения расхода воды для полива;
  • уменьшение потребности тепличных растений в затенении;
  • возможность круглый год поддерживать благоприятные условия в теплице или оранжерее;
  • создание внутреннего запаса для вегетации растений;
  • в совокупности со всеми перечисленными факторами существенное повышение общей производительности теплицы.

Устройство туманообразующей установки зависит от конструкции теплиц и грибниц. Поскольку все они разные, то и проект монтажа каждой системы индивидуальный, однако принцип устройства во всех случаях одинаковый.

Монтаж системы довольно прост, а расход электроэнергии в целом очень экономен. Дальнейшее обслуживание и эксплуатация не требуют каких-либо дополнительных усилий. Нужно лишь время от времени очищать форсунки от накопившихся на них известковых отложений и грязи, а также менять масло в насосе (1л компрессорного масла хватает на 1000 часов работы системы).

Принцип работы системы туманообразования

Принцип работы системы туманообразования основан на том, что специальный насос создает в системе давление 70 бар, благодаря чему капли жидкости распыляются до частиц диаметром 5 микрон (это почти в 20 раз меньше толщины волоса человека).

Одновременно наблюдается эффект «молниеносного испарения», благодаря чему и понижается температура воздуха и создается специфический микроклимат.

Этот процесс еще называют термодинамическим. Его эффективность объясняется тем, что на испарение воды уходит много энергии — испарение 1 мл воды происходит при затрате 500-600 калорий тепла. Следует отметить, что именно вода имеет одно из самых высоких в природе значений теплоемкости фазового перехода. Отток энергии, требуемой для осуществления фазового перехода (жидкость — газ), как раз и приводит к снижению температуры.

Читать еще:  Система капельного полива лука

Любая система туманообразования включает конструкцию из нейлоновых труб диаметром 3/8 дюйма, фитинги, специальные туманообразующие форсунки (насадки), блок фильтров и насоса высокого давления (70-100 бар).

Всю систему можно собрать вручную, приобретя заранее необходимые комплектующие (желательно целым комплектом).

По желанию в нее можно встроить управляющий процессор, который будет по заданной программе осуществлять включение подачи воды. Регулируя время работы системы и время паузы, можно добиться желаемой степени охлаждения помещения и влажности воздуха. Можно также оснастить ее пультом управления.

Очень важен обильный полив при посадке деревьев и кустарников. При этом нужно проследить, чтобы почва плотно прилегала к корням. Летом все растения, высаженные в открытый грунт, под воздействием солнечных лучей подвергаются естественному подсыханию, хотя и получают достаточно влаги с зимними осадками. Известно, что снежный покров толщиной 40 см дает 1000 т воды на 1 га земли (100 л на 1 м2). Поэтому в конце зимы, желательно собирать оставшийся снег на участке вокруг деревьев и кустарников, поскольку не только дождь, но все естественные осадки очень полезны для растений. Интересно, что слой дождевой воды в 1 мм может дать на 1 га 10 м3 (10 т) воды. Дождевую воду можно дополнительно собирать в специальные емкости и затем использовать ее для полива.

Туманообразующая установка (ТОУ) орошения Шохина — альтернатива теплицам и парникам

Всем известны виды сельского земледелия: в поле, то есть открытом грунте; теплицах или парниках (закрытый грунт). Работу в поле, в настоящее время, считают малорентабельной и рискованной в наших широтах, так как затраты большие и трудоёмкие, при непредсказуемых погодных условиях. Урожай не обеспечивает гарантированную прибыль, да и период достаточного тепла для открытого грунта, в среднем не более четырёх месяцев.

Себестоимость закрытого грунта (теплиц) и необходимые затраты огромны, трудоёмкость работ значительно больше из-за ограниченного применения средств механизации. Главным критерием оценки считается круглогодичное использование теплиц. Современная тепличная техника шагнула вперёд, она обеспечивает удовлетворительный микроклимат для многих растений, как холодной зимой, так и в жаркое лето. Обязательно используется всевозможная химизация для повышения урожайности, борьбы с патогенной микрофлорой и насекомыми, тем более что почвы в современных теплицах нет.

Специалисты тепличного хозяйства игнорируют главное для людей – здоровый, природный урожай, который получают только в открытом грунте на натуральной почве, применяя органические удобрения и при использовании всего спектра энергии солнца!

Прибыльное сельское хозяйство России базируется на пионерском патенте РФ № 2338368 с приоритетом от 07.03.2007 на вегетационную систему для создания микроклимата.

Система с туманообразующими установками (ТОУ) не является полем или теплицей, это климатрон в «ячейках» открытого грунта. Каждая «ячейка» имеет площадь 21х21=441 кв.м, ограниченную прозрачным ветрозащитным барьером. «Ячейки» в поле устанавливают парными рядами. К примеру: система состоит из 12 «ячеек», как оптимальный минимум. Каждая ТОУ покрывает свою ячейку дозированным количеством тёплого тумана. С помощью ТОУ возможно проведение внекорневых подкормок, опрыскивание омагниченной или электризованной водой, для благотворного повышения биопотенциала растений. Работа каждой ТОУ контролируется автоматической системой управления (АСУ), осуществляющей компьютерное документирование процессов, за сезон.

Ранней весной создаётся возможность прогреть грунт для быстрого развития полезных микроорганизмов почвы. С ранней весны до поздней осени, растениями используется вся энергия и полный спектр солнца, даже в жаркие часы дня. Благотворно используются все теплотворные свойства воды, при её рациональных расходах. Расширяется период продуктивной вегетации, для России как минимум еще на 2 месяца. Зимой можно нарастить снежный покров, что способствует уменьшению глубины промерзания почвы и сохранению озимых.

Всё вышесказанное умножает эко урожайность в открытом грунте в «. дцать» раз!

Система туманообразующей установки Шохина используется на любых грунтах и пустынях (даже с повышенной концентрацией солей) – территориях с солнцем 350 дней в году:

  • для благотворного использования всей энергии солнца;
  • для создания наилучших гидротермических режимов, окружающих растения, в биологически полезной почве;
  • для стимулирования развития растений, электризованными осадками теплого тумана с обеспечением органических, внекорневых подкормок;
  • для защиты растений и урожая от заморозков, града и воров;
  • для улучшения и умножения производительности сельского труда;
  • для первоначального повышения урожайности, как минимум, в 2-3 раза;
  • для выращивания в поле грандиозных урожаев овощных культур и получения 6-7 урожаев кулинарных трав, за сезон;
  • для научной селекции в полевых условиях, с целью умножения урожайности в 25-50 раз;
  • для массового выращивания ценных лекарственных растений и необходимых грибов;
  • для промышленного размножения посадочного материала методом зелёного черенкования.

С применением системы ТОУ Шохина обеспечиваются меньшие капитальные вложения энерго-, водо- и трудозатрат, по отношению к тепличным комплексам. К примеру: экономия воды — в 20 раз, в сравнении с капельным поливом; сокращаются потребности в металлоконструкциях, трубах, распылителях, материалах и электроэнергии, как минимум в 40 раз. Монтаж мобильных систем ТОУ Шохина (полезной площадью 1 га) выполняет бригада из 6-12 человек за две-три недели, для этого предусмотрена отвёрточная сборка, в полевых условиях.

Читать еще:  Полив и удобрение картофеля летом

Видео: применение ТОУ Шохина как альтернативы теплицам и парникам.

История создания туманообразующей установки (ТОУ)

ТОУ испытали в 1975 году в Главном ботаническом саду (ГБС АН СССР), для быстрого укоренения в открытом грунте, стимулирования активного фотосинтеза и ассимиляции у различных видов растений. Акт испытаний утвердил директор ГБС АН СССР академик Цицин Н.В.

С целью выяснения скрытых возможностей сельскохозяйственных культур в работах участвовали многие научные сотрудники Института физиологии растений (ИФР АН СССР). При использовании фитотронов, они повышали урожайность различных культур, в 50 и более раз. Начали опыты по переносу научных достижений в поле, с помощью ТОУ. В подтверждение этому получено А.С. № 695633, от 01.02.1977 года.

Производственное использование ТОУ было ограниченным и держалось на энтузиазме авторов и Управления садоводства Министерства сельского хозяйства СССР. Известно и подтверждается документально, ТОУ работали с 1977 года в двух хозяйствах Грузии, где массово размножали зелёными черенками чай сорта «Колхида». Для агротехнических работ применяли малогабаритную технику фирмы Mepol-Terra. Секции прозрачного ветрозащитного барьера ТОУ были удобны для демонтажа при производстве механизированных полевых работ.

Система туманообразования своими руками в частном хозяйстве.

Монтаж системы туманообразования в частном приусадебном или фермерском хозяйстве помогает решить несколько основных задач:

  1. Поддержание необходимой влажности.
  2. Поддержание заданной температуры.
  3. Внекорневая подкормка.
  4. Поддержание влажности

1. Поддержание необходимой влажности.

Для оптимального роста и плодоношения многих культур (помидоры, огурцы, грибы, многие другие) рекомендуется поддерживать определённый уровень влажности. Соблюдение требуемой влажности повышает урожайность и минимизирует риск развития заболеваний.

Однако в условиях закрытого грунта (в теплице, например) требуемая влажность сама собой не будет поддерживаться в течение сезона и тем более круглый год. В зависимости от времени года, погоды, солнечной активности, графика полива и многих других факторов влажность будет меняться в широких пределах.

Значит задача рачительного хозяина взять контроль влажности в свои руки.

От повышенной влажности можно избавиться с помощью вентиляции, но от пониженной влажности можно спастись только с помощью монтажа системы туманообразования, которая за счёт распыления воды в виде тумана повышает влажность до заданной.

2. Поддержание температуры

Летом за счёт солнечной активности температура на улице может достигать высоких значений, а в замкнутых помещениях ещё выше. Высокая температура может нанести вред урожайности культур как в период цветения, так и при вегетации и плодоношении.

Можно и даже нужно понижать температуру в теплице установкой систем затенения и проветривания, но в дополнение к ним используется и система туманообразования. Эффект снижения температуры достигается за счёт испарения распылённой мелкодисперсной воды.

3. Внекорневая подкормка

Система туманообразования может использоваться для внекорневой подкормки и защиты растений: распыления удобрений, микроэлементов, защитных растворов.

Существует два вида туманообразования:

  • с высоким давлением,
  • с низким давлением

I. Туманообразование с высоким давлением

Отличается очень высоким давлением в магистрали с туманообразователями — выше 20 атмосфер. Все компоненты такой системы рассчитаны на высокое давление, туманообразующие форсунки чаще всего выполняются из латуни. Для создания такого давления необходимо использовать специальную насосную станцию и соблюдать очень высокие требования по фильтрации воды. К тому же высокое давление опасно при небрежном обращении.

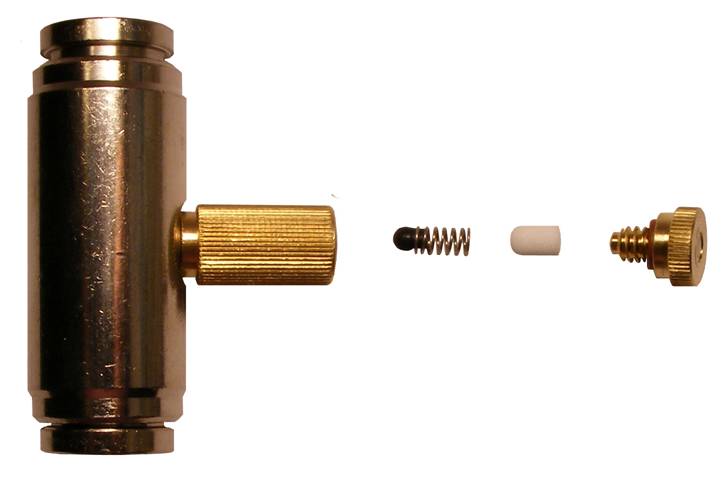

Сопло туманообразования высокого давления

Насос высокого давления для туманообразования

Туман, получаемый в такой системе, соответствует настоящему туману из-за очень мелких размеров получаемых капелек воды, но из-за использования высокого давления стоит такое оборудование и комплектующие очень дорого и применяется на больших промышленных теплицах.

II. Туманообразование с низким давлением

Существует целый класс оборудования для получения тумана, работающего при низком давлении — около 2-2.5 атмосфер.

Конечно назвать полноценным туманом получаемую водяную взвесь от таких систем нельзя назвать. Это скорее не туман, а очень мелкие капли, но для большинства применений этого достаточной особенно при использовании в средних и малых теплицах.

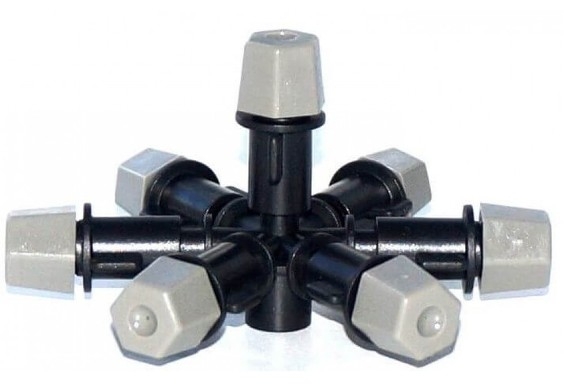

Туманообразователь на 7 сопел

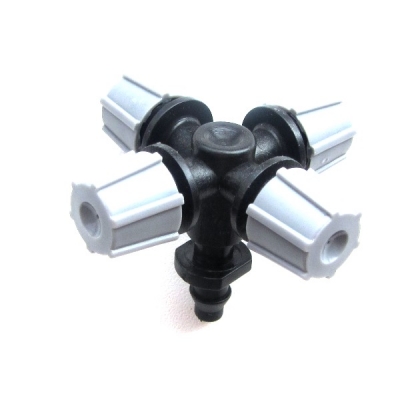

Туманообразователь на 4 сопла

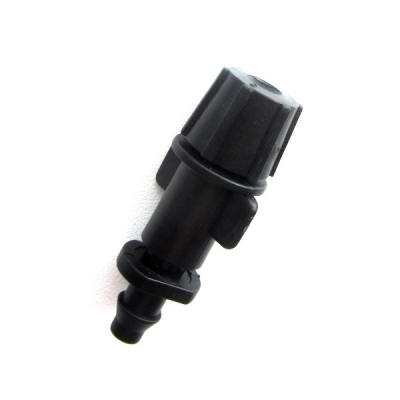

Туманообразователь 1 сопло

Низкое давление, обычная фильтрация воды как для капельных систем полива, стандартные насосы и контроллеры — всё это оборудование стоит вполне разумно.

Поэтому купить и собрать туманообразующую установку с низким давлением может любой владелец теплицы.

Что нужно для сборки системы туманообразования низкого давления:

  1. Контроллер — управляет работой системы по расписанию или датчикам,
  2. Насосная станция — обеспечивает необходимое давление в магистрали туманообразования,
  3. Фильтр — очищает воду и предохраняет сопла от засорения,
  4. Магистраль подачи воды — обеспечивает разводку воды по теплице к соплам

1. Контроллер для туманообразования

Автоматический режим работы системы туманообразования обеспечивается правильным выбором контроллера. Контроллер должен обеспечивать выполнение необходимой задачи по поддержанию температуры, влажности и пр.

Главной особенностью контроллера для систем туманообразования является возможность включения подачи воды на секунды. Так как включение туманообразования осуществляется как правило на 10-15 секунд.

В системах туманообразования можно применять только специфические контроллеры, так как обычные таймеры не способны включать подачу воды на секунды.

Специально для таких целей наша компания выпускает контроллер туманообразования Аквастрим Д2. Это надежный контроллер Российской сборки, который имеет специальные режимы работы, необходимые для туманообразования.
