Устройство насосной станции

Как устроена насосная станция водоснабжения частного дома и дачи

Обустройство частного дома начинается с монтажа коммуникаций. Одной из них является водопровод и канализационный коллектор. Как правило, подачу чистой воды осуществляют из скважины или колодца. Чтобы процесс водоснабжения был бесперебойным, прибегают к установке насосной станции. Комплекс позволяет обеспечивать дом водой круглосуточно и иметь её постоянный запас. Устройство насосной станции для домашнего водопровода достаточно простое.

Назначение и принцип работы

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

  1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
  2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
  3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
  4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Циклы работы станции постоянно повторяются за счет перепадов давления в баке.

Основные элементы домашней насосной станции

Работа насосной станции для частного дома базируется на её основных элементах:

  • насос – поверхностный или погружной в зависимости от модели агрегата;
  • накопительный резервуар – он же гидроаккумулятор или гидробак;
  • фильтры – их ставят самостоятельно, поскольку в комплект элементы не входят;
  • блок управления автоматический;
  • обратный клапан, отвечающий за своевременную подачу воды в дом при повышении давления в баке.

Установка фильтров позволяет защитить все рабочие элементы оборудования от неисправностей при наличии в воде мелких взвесей: песка, глины и др.

Виды и классификация

Различают все насосные системы для частного пользования по нескольким категориям. По типу всасывания существует два вида оборудования:

  • С встроенным эжектором. Предназначены для подъема и транспортировки воды в дом с глубины до 8 метров. Модель актуальна для установки на колодец. Работают станции с встроенным эжектором очень громко. Их лучше устанавливать в специальном кессоне, а не в доме.
  • С выносным эжектором. Оборудование, способное поднимать воду с глубины от 8 до 50 метров. Оптимально для использования со скважиной. Работает тихо.

По типу запаса и подачи воды:

  • Оборудование с отдельно установленным баком. Обеспечивает постоянный запас воды. Резервуар занимает достаточно много места и есть риск подтопления помещения в случае неполадки с накопителем. При малом напоре воды бак не работает, приходится ставить дополнительный повысительный насос.
  • Гидравлическая станция. Контроль наполняемости бака осуществляется аккумулятором и мембраной (обычно в разрезе на схеме она часто выглядит, как диафрагма). Резервуар имеет компактные габариты. Актуально использование гидравлического оборудования при небольшой глубине подъема воды.

Считается, что резервуар гидравлической станции более надежный.

По типу насоса выделяют такие системы:

  • Погружные. Агрегат углубляют в воду. Специалисты считают, что этот вид оборудования более долговечный и простой в монтаже, обслуживании.
  • Поверхностные. Насос располагается на суше. В источник опускают заборную трубу. Поверхностные насосы имеют более простую систему управления.

Существуют также специальные скважинные и колодезные станции. Первые имеют более мощный погружной центробежный насос, который требователен к качеству воды. Колодезное оборудование выдерживает наличие примесей в ней.

Как выбрать насосную станцию

Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:

  • Мощность. Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт.
  • Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике.
  • Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров.
  • Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике.
  • Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.

В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.

Этапы установки

Монтаж оборудования для перекачки воды из скважины/колодца проходит в несколько этапов:

  • Полностью собранную систему оснащают фильтрами.
  • Выполняют подключение агрегата к всасывающей магистрали и обязательно следят за заземлением.
  • Заполняют мембранный бак и систему водой, регулируют реле давления.
  • Включают насосную станцию.

Для глушения вибраций под оборудование нужно уложить специальную антивибрационную прокладку. Помещение или кессон под установку станции нужно утеплять, чтобы в зимнее время вода в резервуаре не замерзла.

Важные моменты в обслуживании и эксплуатации

Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:

  • Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
  • Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
  • Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
  • Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.

Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.

Преимущества и недостатки насосных станций

Основными положительными моментами насосной станции считаются:

  • простота установки и эксплуатации: системы поставляются в уже собранном виде;
  • обеспечение частного дома бесперебойной водоподачей в автономном режиме;
  • защита оборудования от перегрева и холостого хода;
  • умеренный шум в работе, который глушится правильным расположением системы; некоторые виды оборудования вообще работают бесшумно;
  • большой срок эксплуатации при условии правильного использования агрегата.

К относительным минусам относят стоимость насосного оборудования и необходимость предварительных настроек перед запуском.

Стоимость насосных станций

Цена на насосную станцию водоснабжения для частного дома варьируется в зависимости от производителя, мощности, объема накопительного бака. В среднем по Москве и региону за малопроизводительные модели просят от 2 000-3 000 рублей. Модели помощнее будут стоить на порядок дороже – от 4 000 до 10 000 рублей. Если же речь идет о сложной многоступенчатой станции с сильными техническими характеристиками, цена на нее будет стартовать от 15 000 рублей и выше. Сколько заплатить за надежную модель агрегата, решает мастер в зависимости от потребностей семьи и бюджета.

Установка насосной станции на загородном участке устраняет проблемы с бесперебойной эксплуатацией колодца или скважины. Жить в загородном коттедже в результате становится не менее комфортно, чем в городской квартире. При наличии собственной канализации не приходится платить и за водоотведение.

Устройство насосной станции

Для того чтобы обеспечить свою дачу бесперебойным и автономным водоснабжением на протяжении всего года необходимо позаботится о приобретении и установке насосной станции. Кроме этого ее установка поможет обеспечить необходимое давление в водопроводе, даже при выключенном насосе. В настоящее время производители предлагают огромный выбор станций, которые отличаются друг от друга не только стоимостью, но и устройством. Так как приобретенная насосная станция для дачи поможет решить вопрос с подачей воды, к ее выбору необходимо подходить ответственно и обязательно принимать во внимание количество членов семьи и наличие домашнего хозяйства.

Читать еще:  Что такое аэрация почвы

Виды насосных станций для дачи

Насосная станция, установленная на даче, позволит обеспечить подачу воды в водопроводные трубы и соответственно даст возможность функционировать бытовым приборам. А в том случае если дача оборудована автономным водопроводом, то подключив к нему станцию, появится возможность пользоваться полноценной автоматизированной водопроводной системой. Эта водопроводная система будет функционировать даже в том случае, если произойдет отключение электроэнергии. Единственным условием для этого будет наличие запаса воды в гидроаккумуляторе.
В свою очередь насосные станции подразделяются на следующие разновидности:

  1. С встроенным эжектором – эта станция дает возможность поднимать воду с глубины около 45 метров. Кроме этого такие насосы отличаются высокой производительностью, но из-за этого они работают достаточно громко. Так как их шум будет препятствовать комфортному проживанию лучше всего их размещать в отдельных помещениях.
  2. С выносным эжектором – этот вид отличается тем, что работает совершенно бесшумно и способен закачивать воду с глубины около 50 метров. Благодаря этому показателю их можно устанавливать в жилых помещениях. Также данный вид насосных станций является более экономичным по сравнению со встроенным эжектором, так как требует меньшего количества электроэнергии в процессе эксплуатации. Установка такого насоса выполняется непосредственно в самой скважине, но для этого необходимо обеспечить поступление чистой воды без пузырьков воздуха. Мощность ее значительно ниже по сравнению с той, в которой установлен встроенный эжектор. Это, несомненно, сказывается и на параметрах подачи воды, которая в данном случае может поступать по горизонтальной плоскости на промежуток около 40 метров.
  3. Без эжектора – работа таких насосных станций осуществляется совершенно по другой технологии. В таком случае всасывание воды происходит поэтапно с использованием гидравлических составляющих. Отличительной особенностью таких насосов считается их бесшумная работа и ощутимая экономичность, а также возможность выполнять идентичный объем работ, как и насосные станции с эжекторами.
  4. Повышающий – этот вид станции отличается тем, что вода поступает непрерывным потоком благодаря вихревым насосам. Применяются эти станции совершенно для воды любого качества, так как различные загрязнения никак не влияют на долговечность и работоспособность прибора.

Также для того чтобы безошибочно выбрать насосную станцию для дачи необходимо определиться с тем для какого типа водоснабжения она необходима. В зависимости от этого они бывают погружные и поверхностные.
Поверхностные насосные станции отличаются легкой управляемостью и простотой в ремонте. В таких насосах эжектор расположен вверху, а шланг в воде. При применении этого устройства необходимым условием считается чистота воды. Для достижения этого необходимо чтобы вода залегала на глубине не более 9 метров.
Погружные имеют водонепроницаемую оболочку и располагаются в воде. Их достаточно просто монтировать. Такие насосы считаются наиболее экономичными и способными доставать воду с глубины около 10 метров.
Кроме всего этого насосные станции для дачи бывают различных видов в зависимости от запаса воды. Этот показатель также важен и от него зависит работоспособность агрегата.
В зависимости от запаса воды насосные станции бывают:

  1. С накопительным баком – он устанавливается отдельно от всего механизма. В большинстве случаев такой бак крепиться над потолком или на чердаке, что способствует полному распределению воды по водопроводу. Наполнение бака происходит в автоматическом режиме, после того как осуществляется спуск воды, а процесс регулируется клапаном. При приобретении такого насоса обязательно нужно учитывать его недостатки, которые заключаются в возможном затоплении помещения при неисправности бака, плохой работоспособности при низком напоре воды и его внушительных размерах, которые занимают достаточно много свободного пространства.
  2. Гидравлические – принцип работы этого насоса заключается в том, что уровень воды контролируется аккумулятором. Благодаря этому емкость можно размещать совершенно в любой части домовладения, он не протекает и не занимает много места.

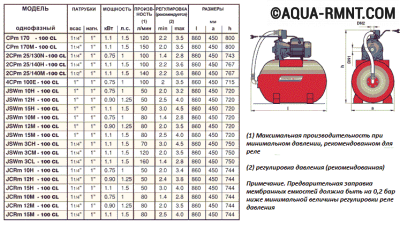

Технические характеристики

По техническим характеристикам все насосные станции подразделяются на промышленные и бытовые. В свою очередь промышленные агрегаты отличаются большей производительностью, мощностью и прочностью. Что касается бытовых моделей, то они способны выдерживать меньшие нагрузки, но и стоимость их значительно меньше. Для дачи в основном используются бытовые модели, при выборе которых стоит обязательно ознакомиться с их техническими характеристиками, такими как:

  • Мощность;
  • Производительность;
  • Тип насоса;
  • Предельная высота подъема воды;
  • Допустимый объем гидроаккумулятора;
  • Наличие функции работы «на сухую»;
  • Защита от перегрева.

Особенности выбора насосной станции для дачи

Выбор насосной станции для дачи необходимо осуществлять в зависимости от следующего:

  1. От типа насоса — при выборе обязательно нужно учитывать возможность установки непосредственно в домовладении и расстояние до воды.
  2. От мощности насоса – этот показатель должен быть рассчитан в зависимости от состава семью и времени пребывания на даче.
  3. От производительности станции – это будет напрямую зависеть от производительности источника воды.
  4. От емкости бака – объем полностью зависит от количества человек в семье.
  5. От фирмы производителя – качество и продолжительный срок эксплуатации полностью зависит от проверенных компаний.
  6. От материала, из которого он изготовлен – это будет влиять на надежность и стоимость агрегата.
  7. От наличия дополнительных узлов защиты и автоматики – они отвечают за надежность и безаварийную работу.
  8. От типа источника и глубины залегания воды.

Устройство насосной станции

Насосная станция, предназначенная для подачи воды в дом или полива земельного участка, состоит из следующих элементов:

  • Насоса, который считается самым основным элементом агрегата и благодаря которому осуществляется перемещение воды;
  • Бака, в котором хранится вода;
  • Гидрореле, которое является регулятором функционирования насоса и отвечает за перемещение воды к баку;
  • Манометра, который показывает давление в емкости;
  • Фильтров, необходимых для улучшения качества воды путем очистки механизма от загрязнения.

Преимущества и недостатки насосных станций

Насосные станции для дачи по сравнению с погружными агрегатами отличаются следующими преимуществами:

  • Запас воды, который просто необходим в случае возникших перебоев с электроэнергией. Этот запас позволит перекрыть основные потребности;
  • Уменьшенный цикл включения и отключения оборудования, который существенно продлевает срок эксплуатации. Это достигается за счет внушительного объема гидробака;
  • Автоматизированная работа;
  • Универсальность;
  • Экономичность;
  • Надежность;
  • Приобретение готового комплекта, в котором все детали в сборе.

К недостаткам относится следующее:

  1. При использовании насосной станции для горячего водоснабжения или отопления происходит снижение давления;
  2. Многие насосные станции применяются исключительно на глубине водного зеркала не превышающей 9 метров;
  3. При поливе и набирании воды в емкости или бассейн оборудование выполняет несколько циклов отключения и включения, когда погружной насос делает только один.

Но все же если рассматривать достоинства и недостатки насосной станции, то преимущества, несомненно, перевешивают. Что касается некоторых недостатков, то при правильном подходе их можно сразу устранить.

Монтаж насосной станции

Несомненно, от того насколько качественная насосная станция будет приобретена и правильно учтены все нюансы напрямую зависит ее работоспособность, но это еще не все, правильный монтаж тоже очень важен. От того насколько верно и профессионально будут выполнены все установочные работы будет зависеть качество подачи воды и срок эксплуатации всей системы.
Установка и подключение всех агрегатов должно осуществляться по следующей схеме:

  • Насосная станция должна быть размещена только на идеально ровной поверхности, а также должным образом закреплена. Это поможет избежать возникновения вибрации в процессе эксплуатации.
  • Следующим этапом является конструирование входящей магистрали. Для этого необходимо опустить трубу в воду на глубину около 30 сантиметров, а другую ее сторону подключить к насосу. При этом требуется строго соблюдать угол по направлению к скважине.
  • Затем осуществляется наполнение магистрали и насоса водой через заливное или выходное отверстие, а потом подключение напорной части к станции.
  • Далее регулируется, необходимы уровень давления в баке. Регулировка выполняется ручным способом.
  • Завершающим этапом подключение является включение насосной станции в розетку.
Читать еще:  Помещаем саженец в емкость с водой

Также при монтаже насосной станции для дачи необходимо учитывать тот факт, что агрегат должен располагаться в непосредственной близости с домом. Это поможет обеспечить бесперебойное поступление воды по трубопроводу. В том случае если планируется пользоваться таким водоснабжение в холодное время года, то необходимо выполнить утепление труб. Еще одним важным моментом, который обязательно стоит учитывать это давление воды циркулирующей по системе. Для этого требуется использовать только качественные фитинги и дополнительно уплотнять их соединения фум-лентой.

Заключение

Если каждый, кто решит приобрести насосную станцию сначала ознакомиться с ее техническими характеристиками, областями применения и разновидностями, то без проблем приобретет качественный агрегат, который будет эксплуатироваться долгое время. Но также не стоит забывать, что многое зависит еще и от качественно выполненных монтажных работ, поэтому лучше всего доверить это профессионалам. Если же все-таки решено осуществлять установку самостоятельно, то требуется делать это в строгом соответствии с предложенными схемами. Еще одним очень важным моментов при выборе насосной станции для дачи является то, из какого материала она изготовлена. Тем, кто любит тишину лучше всего отдавать предпочтение агрегатам, выполненным из чугуна, так как он способен в процессе эксплуатации гасить звуки, и отличается продолжительным сроком эксплуатации. Но, несмотря на это более выгодным все же считаются изделия, изготовленные из нержавеющей стали, хоть они и более шумные, но доставляют намного меньше хлопот.

Как работает насосная станция для домашнего водопровода

При организации водоснабжения индивидуального коттеджа или небольшого предприятия, расположенного в сельской местности, требуется должным образом оборудовать точку водозабора и проложить необходимые трубопроводы. В случае постоянного проживания и регулярного потребления воды установка обыкновенного центробежного насоса не может обеспечить пользователю должный уровень удобства. Для этого разработано и представлено на рынке специальное оборудование, способное комплексно решить задачу бесперебойного водообеспечения для частного дома или иного обособленного объекта. Данная статья посвящена устройству и принципу действия насосной станции, которую без труда можно найти в специализированном магазине.

Конструктивные особенности современной насосной станции для бытовых нужд

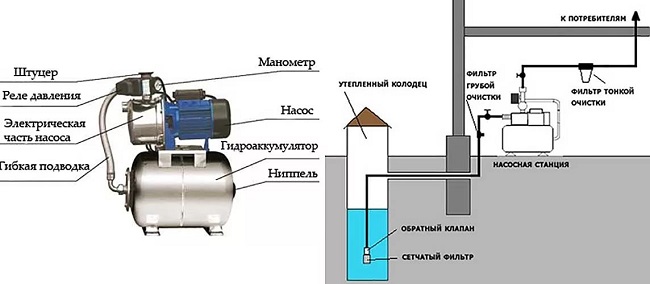

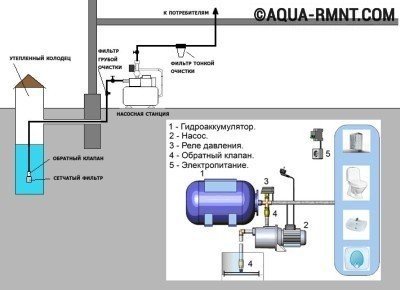

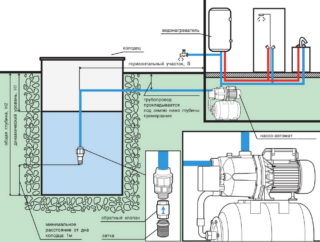

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.

  1. Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
  2. Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
  3. Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
  4. Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

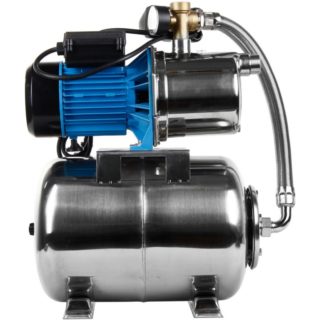

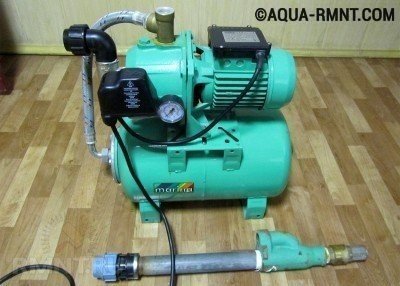

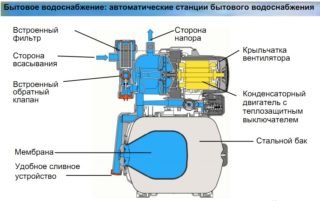

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

  1. Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
  2. Манометр, позволяющий на месте следить за тем, как работает насос.
  3. Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.

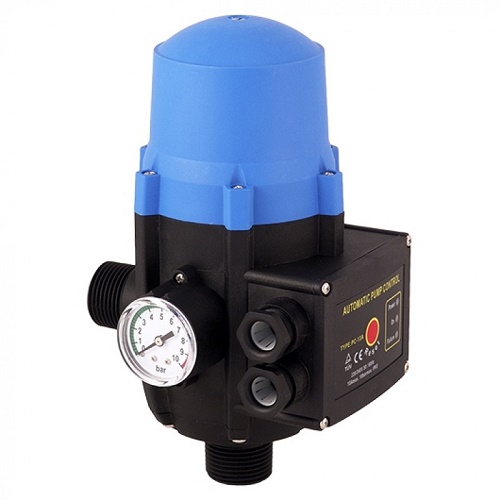

  4. Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
  5. Гибкий шланг, связывающий насос с гидроаккумулятором.
  6. Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.

Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.

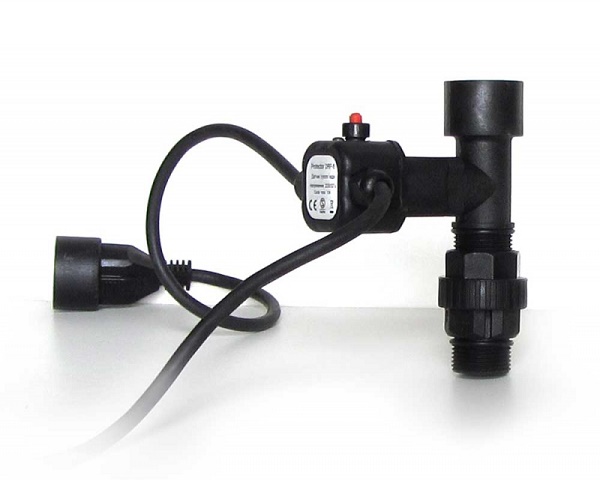

Датчик сухого хода DPR-6

Как работает такая система

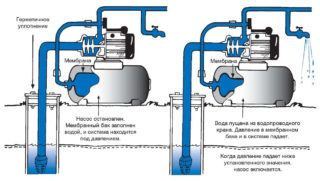

Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.

Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.

Конструкция гидроаккумулятора и его преимущества перед водонапорным баком

Гидроаккумулятор представляет собой герметичную емкость, рассчитанную на работу под повышенным давлением. Его внутреннее пространство разделено на две части резиновой мембраной, прочно прикрепленной краями к стенкам аппарата. С одной стороны от нее подается вода, с другой – через ниппель закачан воздух до давления 1,5 атмосферы.

Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.

Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.

Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:

  • компактные размеры;
  • простой монтаж;
  • возможность поддержания большого напора;
  • отсутствие риска перелива в случае неисправности датчика заполнения.

При выборе оборудования лучше выбирать модели, способные работать без бака.

Работа блока управления

Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.

Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.

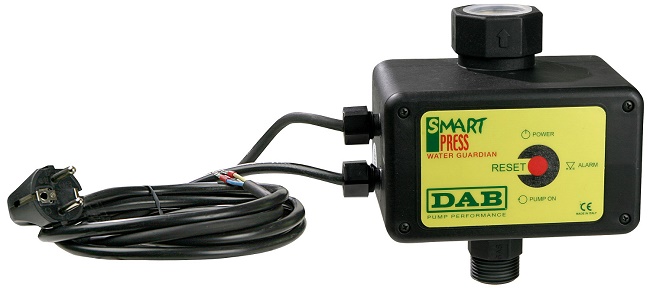

Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.

Различия насосных станций по типу всасывающих устройств

Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.

Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.

Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.

Читать еще:  Сколько требуется поливов редису

Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.

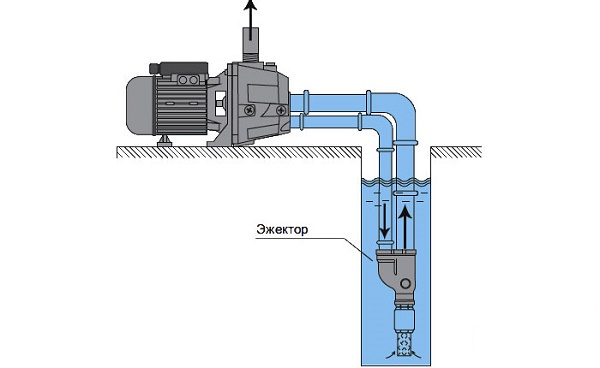

Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.

Правильная эксплуатация оборудования

Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:

  • периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
  • не реже одного раза в год промывать фильтр грубой очистки;
  • в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
  • при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.

Устройство и принцип работы насосной станции

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

  • производительность;
  • глубина;
  • статистический уровень воды – при неработающем насосе;
  • динамический уровень воды – при включенном насосе;
  • тип фильтра;
  • диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

  • с самовсасывающим центробежным насосом;
  • с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

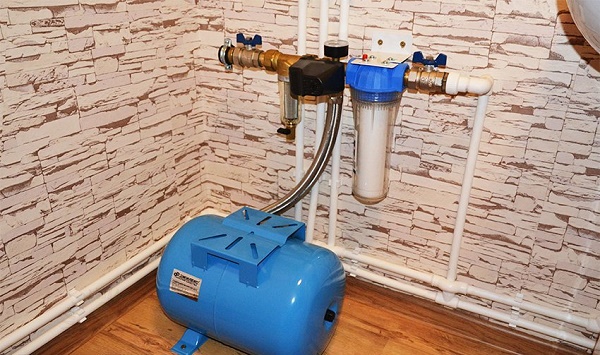

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

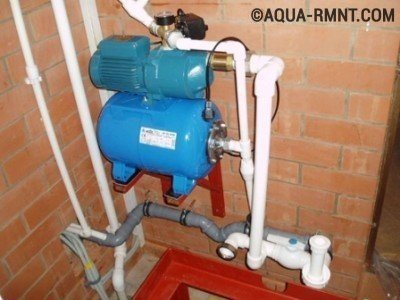

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
