Составляющие элементы насосной станции

Как устроена насосная станция водоснабжения частного дома и дачи

Обустройство частного дома начинается с монтажа коммуникаций. Одной из них является водопровод и канализационный коллектор. Как правило, подачу чистой воды осуществляют из скважины или колодца. Чтобы процесс водоснабжения был бесперебойным, прибегают к установке насосной станции. Комплекс позволяет обеспечивать дом водой круглосуточно и иметь её постоянный запас. Устройство насосной станции для домашнего водопровода достаточно простое.

Назначение и принцип работы

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Циклы работы станции постоянно повторяются за счет перепадов давления в баке.

Основные элементы домашней насосной станции

Работа насосной станции для частного дома базируется на её основных элементах:

насос – поверхностный или погружной в зависимости от модели агрегата;
накопительный резервуар – он же гидроаккумулятор или гидробак;
фильтры – их ставят самостоятельно, поскольку в комплект элементы не входят;
блок управления автоматический;
обратный клапан, отвечающий за своевременную подачу воды в дом при повышении давления в баке.

Установка фильтров позволяет защитить все рабочие элементы оборудования от неисправностей при наличии в воде мелких взвесей: песка, глины и др.

Виды и классификация

Различают все насосные системы для частного пользования по нескольким категориям. По типу всасывания существует два вида оборудования:

С встроенным эжектором. Предназначены для подъема и транспортировки воды в дом с глубины до 8 метров. Модель актуальна для установки на колодец. Работают станции с встроенным эжектором очень громко. Их лучше устанавливать в специальном кессоне, а не в доме.

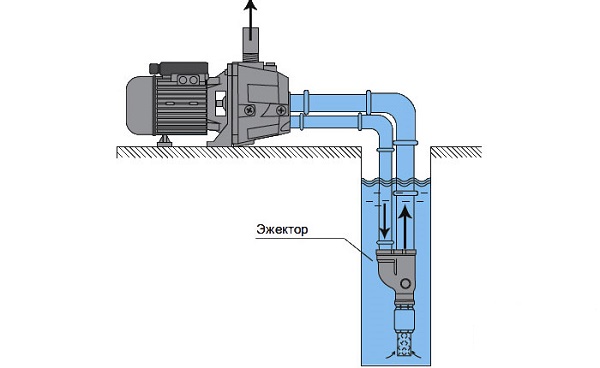

С выносным эжектором. Оборудование, способное поднимать воду с глубины от 8 до 50 метров. Оптимально для использования со скважиной. Работает тихо.

По типу запаса и подачи воды:

Оборудование с отдельно установленным баком. Обеспечивает постоянный запас воды. Резервуар занимает достаточно много места и есть риск подтопления помещения в случае неполадки с накопителем. При малом напоре воды бак не работает, приходится ставить дополнительный повысительный насос.
Гидравлическая станция. Контроль наполняемости бака осуществляется аккумулятором и мембраной (обычно в разрезе на схеме она часто выглядит, как диафрагма). Резервуар имеет компактные габариты. Актуально использование гидравлического оборудования при небольшой глубине подъема воды.

Считается, что резервуар гидравлической станции более надежный.

По типу насоса выделяют такие системы:

Погружные. Агрегат углубляют в воду. Специалисты считают, что этот вид оборудования более долговечный и простой в монтаже, обслуживании.
Поверхностные. Насос располагается на суше. В источник опускают заборную трубу. Поверхностные насосы имеют более простую систему управления.

Существуют также специальные скважинные и колодезные станции. Первые имеют более мощный погружной центробежный насос, который требователен к качеству воды. Колодезное оборудование выдерживает наличие примесей в ней.

Как выбрать насосную станцию

Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:

Мощность. Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт.
Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике.
Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров.
Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике.
Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.

В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.

Этапы установки

Монтаж оборудования для перекачки воды из скважины/колодца проходит в несколько этапов:

Полностью собранную систему оснащают фильтрами.
Выполняют подключение агрегата к всасывающей магистрали и обязательно следят за заземлением.
Заполняют мембранный бак и систему водой, регулируют реле давления.
Включают насосную станцию.

Для глушения вибраций под оборудование нужно уложить специальную антивибрационную прокладку. Помещение или кессон под установку станции нужно утеплять, чтобы в зимнее время вода в резервуаре не замерзла.

Важные моменты в обслуживании и эксплуатации

Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:

Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.

Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.

Преимущества и недостатки насосных станций

Основными положительными моментами насосной станции считаются:

простота установки и эксплуатации: системы поставляются в уже собранном виде;
обеспечение частного дома бесперебойной водоподачей в автономном режиме;
защита оборудования от перегрева и холостого хода;
умеренный шум в работе, который глушится правильным расположением системы; некоторые виды оборудования вообще работают бесшумно;
большой срок эксплуатации при условии правильного использования агрегата.

К относительным минусам относят стоимость насосного оборудования и необходимость предварительных настроек перед запуском.

Стоимость насосных станций

Цена на насосную станцию водоснабжения для частного дома варьируется в зависимости от производителя, мощности, объема накопительного бака. В среднем по Москве и региону за малопроизводительные модели просят от 2 000-3 000 рублей. Модели помощнее будут стоить на порядок дороже – от 4 000 до 10 000 рублей. Если же речь идет о сложной многоступенчатой станции с сильными техническими характеристиками, цена на нее будет стартовать от 15 000 рублей и выше. Сколько заплатить за надежную модель агрегата, решает мастер в зависимости от потребностей семьи и бюджета.

Установка насосной станции на загородном участке устраняет проблемы с бесперебойной эксплуатацией колодца или скважины. Жить в загородном коттедже в результате становится не менее комфортно, чем в городской квартире. При наличии собственной канализации не приходится платить и за водоотведение.

Основные принципы работы насосной станции

Чтобы организовать водоснабжение в частном доме, понадобится насосная станция, включающая в себя компактный блок из гидробака, блок автоматики и электронасос. Принцип ее работы заключается в слаженной работе электронасоса (поверхностного), гидроаккумулятора с ниппелем, манометра, реле давления и соединительной арматуры. Чтобы устройство забирало воду, устанавливают всасывающую трубу. Агрегат должен быть обязательно оснащен встроенным фильтром и клапаном.

Описание работы гидроаккумулятора

Это накопительное устройство. Оно представляет собой специальную металлическую герметичную емкость, в состав которой входит эластичная мембрана и объем жидкости, имеющий определенное давление. Прибор следит за тем, чтобы давление в системе оставалось стабильным. Его регулировка позволяет предотвратить преждевременный износ насоса.

Читать еще: Цветение воды в садовом водоеме

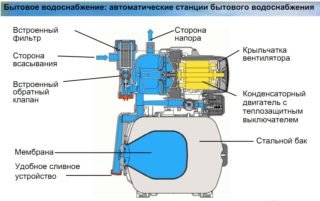

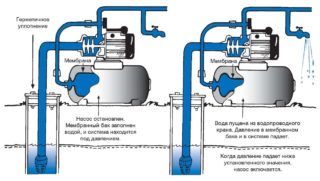

Понять принцип работы насосной станции можно из представленной иллюстрации

Благодаря гидроаккумулятору насос защищен от возможных ударов, а при отсутствии напряжения он обеспечивает наличие небольшого количества воды про запас.

Бак из мембран гидронасоса запасает воду, поэтому в момент открытия крана насос включается только тогда, когда ее запас закончился. Каждый отдельный прибор отличается определенной нормой включений за один час. Гидроаккумулятор обеспечивает его запасом неиспользованных включений.

Принцип работы устройства:

Специальная мембрана разделяет корпус на две камеры. В одной хранится вода, в другой находится воздух.
Водяная камера-мембрана предотвращает соприкасание жидкости с поверхностями корпуса, сделанными из металла.
Благодаря наличию пневмоклапана происходит регулирование давления. Вода проникает в аккумулятор при помощи специального присоединительного патрубка на резьбе.

Важно, чтобы устройство можно было легко разобрать, если понадобится ремонт. Одним из важных условий слаженной работы гидроаккумулятора и всей системы является совпадение диаметров трубопровода и патрубка, отвечающего за напор. Когда благодаря насосу вода попадает в мембрану, устройство следит за порогом давления и в нужный момент отключает прибор при помощи реле.

Особенности устройства

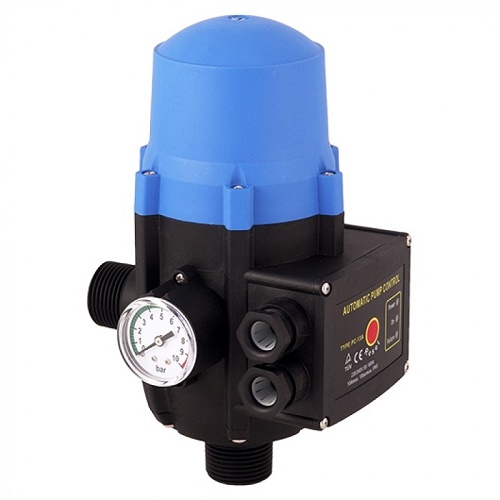

Автоматика отслеживает давление в системе, по мере необходимости следит за включением и выключением двигателя давления гидронасоса. Именно поэтому блок управления состоит из манометра и реле. Манометр предназначен для контроля текущего давления, а реле занимается управлением насоса.

Основным элементом реле являются две пружины: одна замыкает контур при низком давлении, вторая контролирует максимальное давление.

Покупая устройство, следует проверить, есть ли в наличии контролер потока. Он необходим для того, чтобы предохранить двигатель от перегрева, если в водозаборе отсутствует жидкость. Каждый отдельный компонент должен работать исправно и слаженно с другими устройствами.

Перед началом эксплуатации насосной станции следует сделать проверочный запуск

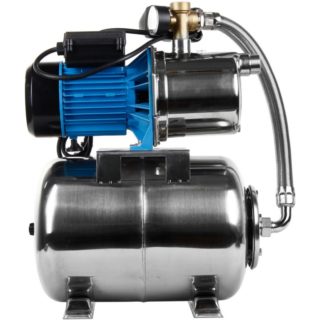

Насосная станция состоит из:

Выходного штуцера;
Заливного отверстия;
Входного штуцера;
Сливного отверстия;
Электрокабеля с вилкой;
Блока автоматики;
Гидроаккумулятора;
Манометра;
Реле давления;
Шланга.

Заводская компоновка предполагает, что в состав агрегата входит поверхностный гидронасос. Бытовая станция, подкачивающая воду, является комплексом устройств: при выходе из строя одного она перестанет работать исправно. Насосное оборудование можно сделать своими руками. Но лучше приобрести заводскую версию системы.

Параметры системы автоматического водоснабжения

Неотъемлемый этап строительства дома за городом – обустройство системы водоснабжения. Самое простое решение – подключиться к централизованному водопроводу. Но такая возможность есть не у всех. Именно поэтому важно знать, как правильно организовать автономную систему.

Станция автоматического водоснабжения является оборудованием, в состав которого входят резервуар-гидроаккумулятор, насос, манометр и автоматика.

Ключевой компонент – насос. Именно благодаря ему возможна выкачка воды из скважины или колодца. При выборе станции водоснабжения следует обращать внимание на ее параметры:

Производительность;
Мощность;
Тип насоса;
Уровень давления;
Объем гидроаккумулятора;
Система защиты от сухого ухода.

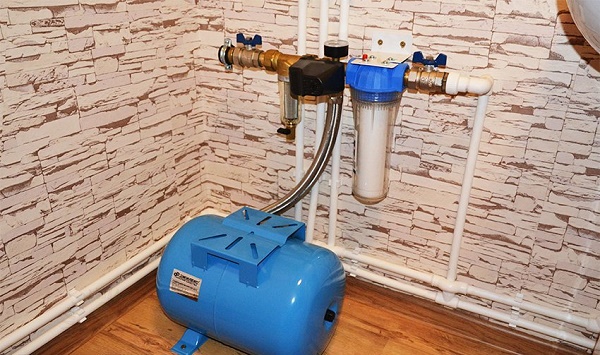

Насосную станцию лучше установить в сухом месте, куда можно легко и быстро получить доступ

К преимуществам автономной системы водоснабжения можно отнести большой выбор устройств. Но стоит учитывать, что каждый бренд имеет свои недостатки. Модель нужно выбирать исходя из потребностей: глубины скважин и частоты использования станции.

Схема сборки станции

Если в наличии есть гидроаккумулятор, можно собрать устройство самостоятельно. Перед началом работ необходимо ознакомиться с принципами, по которым оно работает. При открытии крана вода поступает из гидроаккумулятора. Давление в баке снижается, это приводит к тому, что срабатывает автоматика.

Одним из основных элементов здесь является гидроаккумулятор. Его устанавливают для того, чтобы накапливалась вода и регулировался ее напор в системе.

Отсутствие накопительного бака приведет к постоянному включению и отключению насоса. Сделать насосное оборудование с погружным прибором можно самостоятельно. Для этого его необходимо соединить с накопительным баком.

Перед сборкой насосной станции следует посмотреть обучающее видео

Схема создания:

Накопительный бак необходимо оснастить блоком автоматики и манометром.
Для соединения гидроаккумулятора и насоса используют трубы.
Насос оснащают обратным клапаном, который предотвращает возвращение воды в источник.
Выполняют подключение к разводке по потребителям.

Перед тем как начинать собирать насосную станцию, необходимо изучить ее технические характеристики. Алгоритм сбора будет зависеть от особенностей расположения дома, глубины скважины и пр. Следует заметить, что поверхностная станция отличается от устройства с погружным насосом, поэтому с моделью необходимо определиться заранее.

Насосная станция идеально подходит для дачи и дома, в котором нет возможности подключиться к централизованному отоплению. Устройство автономного действия позволит пользоваться водой без дополнительных усилий и контроля работы прибора. Водяной насос обеспечивает бесперебойное поступление воды из скважины или колодца. Для правильной подкачки воды необходим гидроаккумулятор. Станцию можно сделать самостоятельно. Но перед началом работы следует узнать, как устроена система.

Насосная станция водоснабжения: конструкция, принцип работы + советы по выбору

Жизнь в мегаполисе с его многолюдностью и бешеным темпом жизни нравится далеко не всем. Сегодня все больше и больше людей задумывается о жизни в собственном доме, вдали от высоток и шумных улиц. И неспроста, ведь намного приятнее просыпаться в собственном доме, который по площади будет в несколько раз больше квартиры, а еще лучше, если в доме есть гараж, бассейн и огород. В таком случае жизнь во многоквартирном доме кажется совсем непривлекательной перспективой. Однако, порой от переезда в пригород и постройки своего дома нас останавливает то, что мы не сможем так же наслаждаться благами цивилизации, как в городе.

Одна из тем, больше всего вызывающих беспокойство – водоснабжение в доме. Чистить зубы под умывальником на протяжении нескольких лет не самое удобное занятие, не говоря уже о том, что для семьи, безусловно, необходимо большое количество воды, которое от скважины каждый день носить не будешь. Для решения такой проблемы устанавливаются насосные станции водоснабжения для частного дома. В этой статье мы разберем, что же это такое, из чего состоит насосная станция для дома и какой принцип ее работы, а также дадим несколько полезных советов по выбору и установке насосной станции в частном доме.

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

Насос – двигатель и насосная часть;
Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
Гидроаккумулятор;
Шланг, соединяющий насос с гидроаккумулятором.

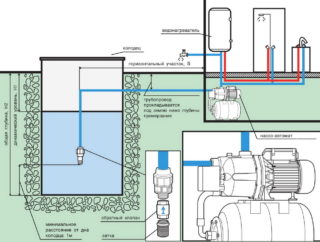

Обратимся к схематичному изображению типовой насосной станции:

На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

Совет! После бытовой насосной станции водоснабжения лучше всего установить фильтр тонкой очистки воды.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Читать еще: Схема водопровода из колодца с погружным насосом

Также насосные станции бывают следующих видов:

Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

Принцип действия

Разобравшись в составляющих частях станций и их разновидностях, перейдем к принципу работы таких систем.

Основная задача станций – регулировка давления в системе и включение или отключение двигателя гидронасоса. Для отслеживания уровня давления устанавливается манометр, а «решает» необходимость подключения гидронасоса реле. Пример внешнего вида реле вы можете увидеть на иллюстрации ниже:

Несмотря на небольшие размеры, на реле лежит одна из главных функций по работе всей системы насосной станции водоснабжения, а также значительно облегчает жизнь, поэтому большинство современных моделей станций включают в себя реле давления.

Как выбрать насосную станцию?

При выборе насосной станции водоснабжения для дома возникает большое количество вопросов, особенно, если покупатель новичок в устройстве системы водоснабжения частного дома. Существует несколько критериев, на которые стоит опираться при выборе насосной станции:

Если вы выбираете насосную станцию с накопительным баком, то необходимо правильно оценивать его объем, исходя из количества необходимой воды в семье;
На какую высоту необходимо поднять воду? Если источник воды находится достаточно глубоко, а давления нет, то нужно помнить, что в таком случае вихревая станция не подойдет;
Из чего сделан корпус накопительного резервуара и насосной станции: лучше всего выбирать наиболее неподверженные ржавчине материалы, то есть, нержавеющую сталь;
Наличие дополнительных функций: критически относитесь к различным доп. функциям, которые могут быть предложены производителем, ведь самое главное, чтобы он безупречно справлялся со своей основной задачей.

Конечно, у насосной станции водоснабжения для частного дома цена может быть довольно высокой, но в этом вопросе важно одновременно и не скупиться, так как от этого зависит долговечность и работоспособность системы, и не покупать чудо-агрегат с множеством дополнительных функций за баснословные деньги. Лучшим выбором будет насосная станция от надежного, проверенного производителя и по средней стоимости.

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность. Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период.

Установка может быть произведена в следующих местах:

Подвальном помещении дома;
В кессоне, если вода подается из скважины;
Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания.

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

Важно! Если вы проживаете в местности, где зимний период отличается особо низкими температурами, то даже если вы планируете использовать насосную станцию только летом, необходимо утеплить или оборудовать обогревателем строение, в котором будет установлена станция.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Итоги

В данной статье мы рассказали, что такое насосная станция, какова ее конструкция, составные части и принцип действия. Помимо этого, проанализировали различные существующие виды насосных станций: вихревый, центробежный и насосная станция для сточных вод. И, наконец, дали полезные рекомендации относительно места для установки такого оборудования, а также привели распространенные проблемы при установке и дальнейшей работе станции и способы их решения.

Установка насосной станции водоснабжения требует определенных знаний и навыков, при наличии которых вполне можно провести монтаж своими руками.

Читать еще: Полив травы после стрижки

При выборе станции стоит особое внимание обращать на мощность и характеристики насоса, а также учитывать то, с какой частотой будет использоваться данный агрегат. При использовании его в зимний период, необходимо заранее позаботиться об утеплении павильона, где будет установлена станция, или же установить ее заблаговременно в подвальном помещении вашего дома.

Насосная станция водоснабжения – покупка отнюдь не дешевая, но и служить она будет долгое время, обеспечивая вас благами цивилизации даже вдали от города.

Как работает насосная станция для домашнего водопровода

При организации водоснабжения индивидуального коттеджа или небольшого предприятия, расположенного в сельской местности, требуется должным образом оборудовать точку водозабора и проложить необходимые трубопроводы. В случае постоянного проживания и регулярного потребления воды установка обыкновенного центробежного насоса не может обеспечить пользователю должный уровень удобства. Для этого разработано и представлено на рынке специальное оборудование, способное комплексно решить задачу бесперебойного водообеспечения для частного дома или иного обособленного объекта. Данная статья посвящена устройству и принципу действия насосной станции, которую без труда можно найти в специализированном магазине.

Конструктивные особенности современной насосной станции для бытовых нужд

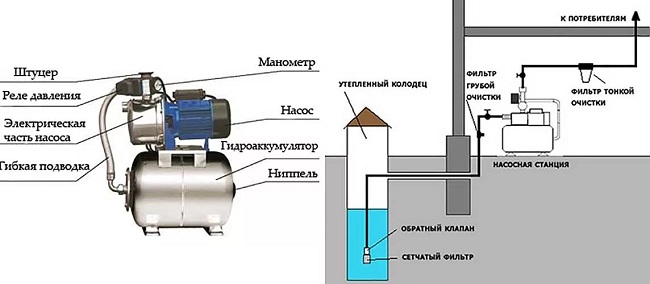

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.

Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
Манометр, позволяющий на месте следить за тем, как работает насос.
Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
Гибкий шланг, связывающий насос с гидроаккумулятором.
Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.

Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.

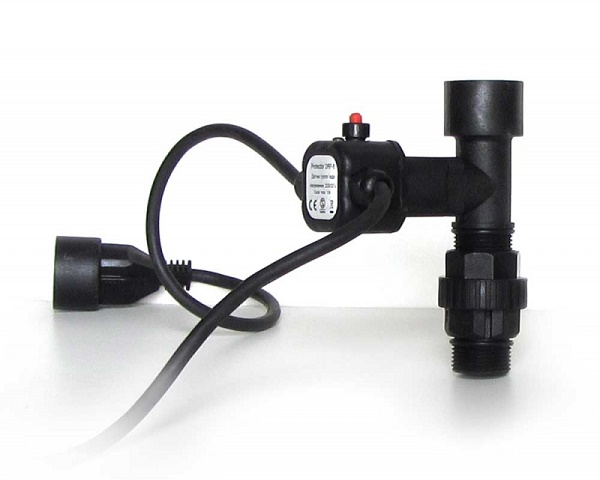

Датчик сухого хода DPR-6

Как работает такая система

Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.

Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.

Конструкция гидроаккумулятора и его преимущества перед водонапорным баком

Гидроаккумулятор представляет собой герметичную емкость, рассчитанную на работу под повышенным давлением. Его внутреннее пространство разделено на две части резиновой мембраной, прочно прикрепленной краями к стенкам аппарата. С одной стороны от нее подается вода, с другой – через ниппель закачан воздух до давления 1,5 атмосферы.

Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.

Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.

Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:

компактные размеры;
простой монтаж;
возможность поддержания большого напора;
отсутствие риска перелива в случае неисправности датчика заполнения.

При выборе оборудования лучше выбирать модели, способные работать без бака.

Работа блока управления

Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.

Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.

Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.

Различия насосных станций по типу всасывающих устройств

Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.

Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.

Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.

Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.

Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.

Правильная эксплуатация оборудования

Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:

периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
не реже одного раза в год промывать фильтр грубой очистки;
в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.
