Райн бирд полив isa руководство по установке и эксплуатации

Регулируемые форсунки (сопла) VAN Rain Bird

Регулируемые форсунки Rain Bird используются вместе с разбрызгивателями серий Uni-Spray и 1800. Они позволяют настроить полив газонов, клумб и других участков неправильной формы, используя для этого минимальное количество разбрызгивателей и воды.

Навигация по статье:

Регулируемые форсунки VAN Rain Bird: основные характеристики

Форсунки Rain Bird относятся к серии VAN (Variable Arc Nozzles). Всего их семь:

  • 4-VAN (90 см – 1,2 м, желтая);
  • 6-VAN (1,2 – 1,8 м, оранжевая);
  • 8-VAN (1,8 – 2,6 м, зеленая);
  • 10-VAN (2,4 – 3 м, синяя);
  • 12-VAN (3 – 3,7 м, коричневая);
  • 15-VAN (3,7 – 4,6 м, черная);
  • 18-VAN (4,3 – 5,5 м, кремовая).

В скобках указан минимальный и максимальный радиус действия. Регулировка между этими пределами осуществляется путем поворота винта из нержавеющей стали на крышке.

Регулировка сектора выполняется путем поворота кольца, никаких инструментов для этого не нужно. Первые три форсунки могут охватывать сектор от 0 до 330°, остальные – от 0° до полной окружности. Допустимое давление воды находится в пределах 1 – 2,1 bar, причем оптимальным и рекомендуемым является максимальное значение.

Преимущества

  • Хранить регулируемые форсунки Rain Bird серии VAN очень удобно: они поставляются в многоразовой упаковке с отдельными кармашками.
  • Позволяют полностью охватить участок любой формы. При этом не расходуется вода на двойное перекрытие отдельных мест, не остается сухих пятен на газоне, вода не льется на отмостку, дорожки и заборы.
  • Чтобы сменить форсунку, не требуется специальных знаний. Сама процедура выполняется за пару минут.
  • Форсунки Rain Bird VAN совместимы со всеми разбрызгивателями и переходниками этого производителя.
  • Отлично подходят для орошения кустарников, небольших клумб и газонов вдоль дорог.
  • Каждая форсунка окрашена в свой цвет. Эта особенность упрощает их хранение, установку и замену.

Оригинальные комплектующие Rain Bird

Оригинальное оборудование для полива от американского бренда вы всегда можете приобрести у официального представителя Rain Bird в России – компании Mr.Water. Мы предлагаем только настоящие форсунки, спринклеры и другие комплектующие с гарантией производителя.

Регулируемые форсунки Rain Bird VAN позволяют настроить систему таким образом, чтобы добиться максимальной эффективности при минимуме расходов.


Отправить сообщение, используя
форму обратной связи

В сервисное обслуживание входят следующие виды работ: послегарантийный ремонт, консервация системы на период холодов, расконсервация системы после потепления. Для консервации либо расконсервации системы достаточно обратиться в нашу компанию по телефону +7 (499) 381 40 51. После этого на участок прибудет команда профессионалов и выполнит все работы качественно и быстро. В случае возникновения неисправности в системе вы можете рассчитывать на квалифицированные…

Проект системы автоматического полива необходим для ее профессионального построения. Даже если она не будет иметь сложную структуру и будет состоять только из базовых элементов, без проектирования не обойтись. Чтобы мы могли создать проект системы автоматического полива, потребуются следующие вводные данные: схема участка в масштабе с указанием размеров; источник воды для полива и его характеристики; ваши пожелания. Давайте подробнее рассмотрим каждый…

Под руководством этого консультанта вы сможете самостоятельно выполнить монтаж системы, что позволит заметно сократить расходы. В обязанности консультанта входит: разъяснение рабочим общих принципов функционирования системы автоматического полива, требований к соединениям; контроль качества монтажа системы труб, ее промывка, выявление потенциально слабых мест; монтаж насосного оборудования и электроники, консультация по установке спринклеров; проверка качества монтажа системы перед закрытием траншей, инструктаж по настройке…

Консервация системы автоматического полива растений – обязательная процедура, которая должна быть проведена до наступления заморозков. Она подразумевает продувку всех частей системы, которая может быть выполнена автоматически или вручную. Процесс консервации системы Прежде всего, необходимо прекратить поступление воды в систему автополива. Для этого перекройте кран, регулирующий поступление воды в систему, слейте всю воду из накопительной емкости, затем снимите с нее арматуру…

Расконсервация системы автоматического полива производится в строго определенном порядке. Ниже приведен общий план весеннего запуска системы автополива. Начать необходимо с установки на положенное место насоса и арматуры его обвязки, затем установите арматуру обвязки накопительного бака. Поместите заглушки на трубки капельного полива. Тщательно промойте фильтрующий элемент основного фильтра системы полива. Теперь можно открыть вентиль или кран подачи воды в систему и…

Владельцы придомовых садовых участков хорошо знают, сколько времени и сил требует уход, особенно в тех случаях, когда этот участок занимает значительную площадь. Большую часть этого времени занимает полив растений. Чтобы добиться зеленого и цветущего сада, придется изучить особенности каждого растения, выяснить, насколько частый и обильный полив ему необходим. Дождь по расписанию При заказе работ по устройству автоматического полива у нашей компании,…

Читать еще:  Правильный полив и подкормка

Инструкция по инсталляции и эксплуатации электромагнитного клапана «Rain Bird»

ИНСТРУКЦИЯ ПО ИНСТАЛЛЯЦИИ И ЭКСПЛУАТАЦИИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА «RAIN BIRD».

Перед установкой клапана слейте всю воду из магистрального трубопровода Установите клапан в магистральный трубопровод, при этом входное отверстие клапана должно быть соединено с магистральной трубой, а выходное отверстие – с боковой трубой. Обратите внимание на направление стрелки на клапане, которая указывает направление потока воды. При этом соленоид должен располагаться около выпускного отверстия клапана. Внимание: клапан предназначен для инсталляции в магистральный трубопровод. Для угловой инсталляции необходимо снять заглушку с углового впускного отверстия и установить ее на основное впускное отверстие. Чтобы избежать повреждения литых частей клапана, рекомендуем использовать гаечный ключ с замкнутыми концами. Резьбу впускного и выпускного отверстия трубы необходимо обмотать тефлоновой лентой. При помощи фитинга соедините впускное отверстие трубы и впускное отверстие клапана и затяните соединение вручную. При помощи фитинга соедините выпускное отверстие трубы и выпускное отверстие клапана и затяните соединение вручную. Не следует слишком сильно затягивать соединения. Присоедините один провод соленоида к проводу контроллера, а другой провод – к контроллеру разводки питания. Используйте только водонепроницаемые кабельные муфты, например RAIN BIRD ST-03. После установки клапана, медленно откройте подачу воды до отметки «место включения». Клапаны могут моментально слить воду и затем закрыться. Чтобы привести клапан в действие при помощи регулятора внутреннего стравливания, необходимо повернуть ручку соленоида против часовой стрелки на ¼ или ¾ оборота либо до тех пор, пока не услышите, как вода течет по клапану. Чтобы закрыть клапан необходимо повернуть ручку соленоида по часовой стрелке на ¼ или ¾ оборота и подождать пока клапан не закроется. Чтобы закрыть клапан достаточно закрутить соленоид вручную. Для автоматической работы клапана, включите контроллер, который должен быть подсоединен к клапану в соответствие с инструкцией для данного контроллера, поскольку различные контроллеры имеют разные принципы работы. Для регулировки количества воды, поступающей в клапан, используйте регулятор потока. Чтобы увеличить поток необходимо поворачивать ручку регулятора потока против часовой стрелки, и соответственно наоборот, если необходимо уменьшить поток воды. В случае необходимости можно установить PRS-B модуль регулирования давления, следуя соответствующей инструкции.

1) Провода контроллера

2) Ручка регулятора потока

3) Основное впускное отверстие

4) Угловое впускное отверстие

5) Выпускное отверстие

6) PRS-B модуль регулирования давления

7) Регулятор внутреннего стравливания

Головка спринклера пропускает воду, когда клапан закрыт.

На диафрагме осела грязь.

Выньте диафрагму и очистите от грязи.

Соленоид не до конца закрыт после ручной операции.

Поверните ручку соленоида по часовой стрелке до упора.

Уплотнительное кольцо соленоида повреждено или перекручено.

Закройте подачу воды и поверните соленоид против часовой стрелки, чтобы снять и осмотреть уплотнительное кольцо. Очистите прокладку от грязи или, в случае необходимости, замените на новую.

Диафрагма повреждена или искривлена.

Закройте подачу воды и снимите крышку. Проверьте, чтобы на диафрагме не было никаких искривлений, трещин или других повреждений. Диафрагма должна быть ровной и соответствовать размерам корпуса клапана. Распрямите диафрагму или, в случае необходимости, замените на новую.

В соленоид попала грязь.

Закройте подачу воды и открутите соленоид против часовой стрелки, снимите его и промойте гнездо соленоида чистой водой. Промойте основание соленоида чистой водой. Чтобы промыть соленоид изнутри, снимите белый фиксатор при помощи маленькой плоской отвертки. Снимите сердечник, защитный фильтр и прочистите их с помощью чистой воды. Соберите обратно соленоид и установите его на место, закручивая его при этом по часовой стрелке.

Поврежденный или закороченный соленоид.

Закройте подачу воды и открутите соленоид против часовой стрелки. Замените соленоид на новый и установите его, закрутив по часовой стрелке.

Вода не закрывается.

Возможно, контроллер управляет клапаном автоматически.

Проверьте, закрыт ли контроллер.

Клапан установлен ручной регулировкой в позицию «ON»

Поверните вручную соленоид по часовой стрелке и установите его в позицию «OFF». Внимание: не закручивайте слишком сильно, в противном случае можно повредить гнездо соленоида. Подтяните гайку на ручке регулятора стравливания, если возникнет утечка воды. Проверьте, не повреждено ли уплотнительное кольцо.

Заблокирована сетка диафрагмы фильтра.

Отключите подачу воды и снимите крышку. Осмотрите сетку диафрагмы фильтра, расположенную внизу диафрагмы. Очистите грязь, промойте сетку чистой водой и установите обратно на место.

Читать еще:  Пруд или садовый водоем

Поврежденный или закороченный соленоид.

Закройте подачу воды и открутите соленоид против часовой стрелки. Замените соленоид на новый и установите его, закрутив по часовой стрелке.

Слабый или неадекватный режим потока.

Перекрыт контрольный плунжер потока.

Отрегулируйте положение плунжера потока, поворачивая его против часовой стрелки, чтобы диафрагма могла открываться.

Давление воды расходуется в других целях.

Проверьте водопотребление во всех участках клапана, используя одну и ту же подачу воды.

Одновременно работает много спринклеров.

Проверьте, чтобы контроллер управлял только одним клапаном в один и тот же промежуток времени. Гидравлическая система способна приводить в действие одновременно только один клапан. Если все спринклеры расположены в одной цепи, то необходимо установить дополнительный клапан, чтобы достичь максимального потока.

Закрыт затвор клапана или не до конца открыт главный вентиль.

Откройте затвор клапана или главный вентиль.

Засорение магистрального трубопровода.

Очистите все засорения.

Клапан не работает от электропривода.

Контроллер не подает питание в клапан.

Проверьте контроллер на выходную мощность, подводимую к клапану. Если на контролере отсутствует мощность, то проблема заключается в самом контроллере. Проверьте подводимую мощность на соленоиде клапана. Если на контроллере обнаружена выходная мощность, а на соленоиде отсутствует подводимая мощность, то поврежден провод питания. В этом случае необходимо изолировать и восстановить провод питания.

Закрыт затвор клапана или не до конца открыт главный вентиль.

Откройте затвор клапана или главный вентиль.

Проблема с соленоидом.

Если при наличии подводимой мощности на соленоид, клапан все равно не работает, то необходимо перекрыть подачу воды. Затем, не отсоединяя провода, поменяйте местами данный соленоид с соленоидом от соседнего клапана. Если после замены соленоида клапан стал работать, то необходимо заменить вышедший из строя соленоид. Если клапан так и не заработал, продолжайте искать причину неисправности.

Все время закрыта заслонка контроллера потока.

Отрегулируйте заслонку контроллера потока, поворачивая ее против часовой стрелки до тех пор, пока вода не начнет поступать в клапан, но не следует оставлять заслонку полностью открытой. Когда вода начнет течь в клапан, отрегулируйте положение заслонки контроллера, поворачивая ручку контроллера по часовой стрелке. Затем поверните ручку контроллера против часовой стрелке на один оборот и оставьте в таком положении. Данное положение контроллера является оптимальным для эффективной работы клапана.

Клапан с PRSB модулем регулирования давления.

Для решения проблем, связанных с модулем регулирования давления, обращайтесь к дополнительным инструкциям.

Райн бирд полив isa руководство по установке и эксплуатации

Надёжные системы aвтоматического полива

В Москве и Московской Области

Оборудование для автоматического полива

Оборудование для автополива Hunter

Увеличиваются темпы строительства поселков коттеджного типа и спортивных комплексов, растет численность частных землевладений, есть необходимость в модернизации обустроенных ранее общественных мест для отдыха и проведения досуга. Все это требует новых методов орошения зеленых насаждений, в частности газонов.

Компания Hunter является лидером в области создания систем для ирригации и орошения любых территорий, общественных и частных: газонов, садов, парков, цветников и т. д. Фирма гарантирует неизменно высокое качество производимого для систем автополива оборудования.

Специалисты компании уделяют особое внимание контролю качества выпускаемого оборудования, в том числе тестированию производимой продукции. Поступающая от дилеров и независимых экспертов информация подвергается тщательному анализу. В результате фирма эффективно совершенствует существующую и разрабатывает новую высококачественную продукцию. Приоритетом деятельности компании является разработка и внедрение инновационных технологий в системы автополива.

Для прямых заказчиков (частных лиц) наша компания представляет полный комплекс услуг, начиная от консультаций и заканчивая квалифицированным монтажом системы автополива Hunter под ключ.

Скачать полный каталог продукции HUNTER в формате PDF

Оборудование для автополива Rain Bird

Американская фирма Rain Bird является известным и уважаемым во всем мире производителем поливочного оборудования в своем сегменте рынка. Специалисты нашей компании высоко ценят и широко используют в работе продукцию этого производителя.

Компания Rain Bird разработала множество решений для систем автоматического полива, предназначенных для орошения участков больших площадей: сельскохозяйственных ферм, полей для гольфа, муниципальных территорий и спортивных площадок. Все предлагаемые компанией конструкционные решения прошли проверку временем на надежность и долговечность, а все оборудование и материалы имеют гарантию качества.

Инновационные разработки компании в области экономии воды, стабильно высокое качество продукции, расположенные по всему миру сервисные центры и постоянная поддержка пользователей позволяют Rain Bird оставаться одним из лидеров в сфере автополива.

Данные обзора Glassdoor.Com за 2009 год свидетельствуют, что компания Rain Bird находится на 5-м месте среди мировых лидеров по производству оборудования для систем автоматического полива. В настоящее время компания выпускает более 4000 наименований продукции и предназначенных для систем автополива аксессуаров.

Читать еще:  Пруды с мостиками из различных материалов и их фото

Скачать полный каталог продукции Rain Bird в формате PDF

Оборудование для автополива Irritrol

Компания Irritrol работает на рынке ирригационного оборудования свыше 70 лет. Оборудование, которое она производит, отлично зарекомендовало себя за годы многолетней практики в самых разнообразных условиях эксплуатации. Отличное качество изделий, выпускаемых компанией, гарантировано.

Irritrol позволяет выбрать оптимальное решение любой задачи в сфере водоснабжения на всех типах участков. Применение выпускаемых компанией материалов обеспечивает надежность конструкции, ее простоту и длительную эксплуатацию. Все изделия изготавливаются из высококачественных материалов. Фирма Irritrol предлагает полный ассортимент комплектующих, которые необходимы для монтажа функциональных систем автоматического полива.

Профессиональные специалисты нашей компании подберут именно тот тип оборудования, который наилучшим образом подходит для полива вашего участка.

Уровень компетентности наших специалистов позволяет находить технически грамотное решение наиболее сложных задач, в том числе возможно воплощение в жизнь уникальных объектов, требующих применения новых технологий. Системы автополива разрабатываются и устанавливаются с учетом требований современной ландшафтной архитектуры.

Скачать полный каталог продукции IRRITROL в формате PDF

Оборудование для автополива Nelson

Компания Nelson является одним из ведущих производителей на рынке оборудования для систем автоматического полива. В настоящее время фирма специализируется на производстве широкого ассортимента оборудования, с помощью которого монтируются системы автополива для газонов, ландшафтов и садов.

Над созданием линейки оборудования работают перспективные дизайнеры, которые используют в своей деятельности новейшие разработки и технологии. Каталог товаров, которые выпускает компания Nelson, насчитывает более 1000 товарных позиций.

Ассортимент производимого фирмой Nelson оборудования включает программное оборудование, статические и роторные дождеватели, интеллектуальные контроллеры, электромагнитные клапаны и другие комплектующие. Компания предлагает широкий выбор оборудования, которое предназначено для использования в условиях частных загородных участков: водяные пистолеты, импульсные дождеватели, таймеры подачи воды и т. д.

В работах по обустройству систем автополива специалисты нашей компании в полной мере используют преимущества, которые предоставляет продукция фирмы Nelson. Заказчики могут получить весь доступный ассортимент оборудования, а также комплектующих деталей для систем автополива.

Скачать полный каталог продукции Nelson в формате PDF

Автоматический полив «под ключ» в Поволжье.
Продажа оборудования

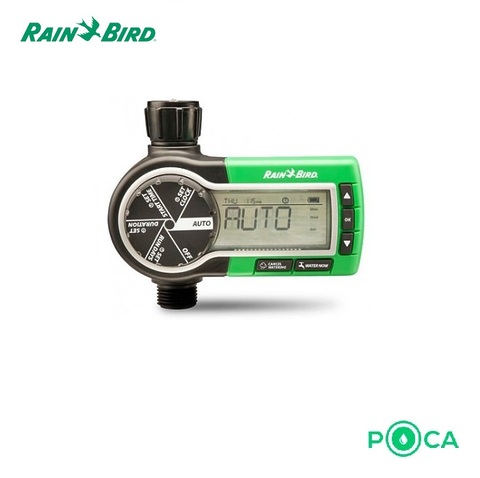

Садовый таймер Rain Bird 1ZEHTMR

Не упустите возможность купить данный товар со скидкой 11%
по акции до 16.05.2020

Производитель: «Rain Bird»

Cадовый таймер работает от 2-х батареек типа AA 1,5 В. ( в комплект не входят) Позволяет автоматизировать любой садовый шланг, систему капельного полива. Предназначен для эксплатации на улице, не боится дождя. В течение сезона данный профессиональный контроллер предоставляет сложные функции для беззаботного и комфортного полива.

Особенности :

  • Очень большой цифровой экран и удобный диск для программирования и навигации по меню
  • В процессе работы на экране также отображается статус программы, а именно следующий цикл по графику и оставшееся время работы в текущем цикле.
  • Расширенные функции включают в себя программирование до двух времен полива в сутки в любые дни недели, а также кнопки «water now» (полив сейчас) и «cancel» (отмена) для безотлагательного обхода программ при необходимости.
  • Идеально подходят для использования с оросителями капельного полива и любыми другими оросителями Автоматизируйте полив на любом участке своего двора: в садах, на клумбах и только что засеянных или устроенных газонах.

ХАРАКТЕРИСТИКИ :

  • Цифровая настройка позволяет адаптировать графики полива для лучшего озеленения при меньшем расходе воды
  • Полив по графику до 2 раз в день обеспечивает пропитывание водой даже на склонах и глинистой почве
  • Программирование по дням недели обеспечивает соблюдение ограничений на полив
  • Кнопки немедленного обхода для задержки по дождю (отмены полива) и принудительного включения полива (ручного полива)
  • Возможность задания конкретной задержки по дождю длительностью до 96 часов без оказания влияния на сохраненную программу
  • Большой экран позволяет видеть сразу все настройки.
  • Продолжительность полива: от 1 мин до 6 часов
  • Количество станций: 1
  • Вход ¾” с внутренней резьбой (BSP)
  • Выход ¾” с наружной резьбой (BSP)
  • Предназначены для эксплуатации вне помещения только при использовании холодной воды.
  • Рабочее давление воды: 1 бар (минимум) – 6 бар (максимум)
  • Рабочая температура: предотвращающая замерзание – максимальная температура: 43°
  • Максимальный расход: 2,2 м3 /ч
  • Используются 2 щелочных элемента питания AA 1,5 В (не входят в комплект)
