Система водоснабжения медными трубами

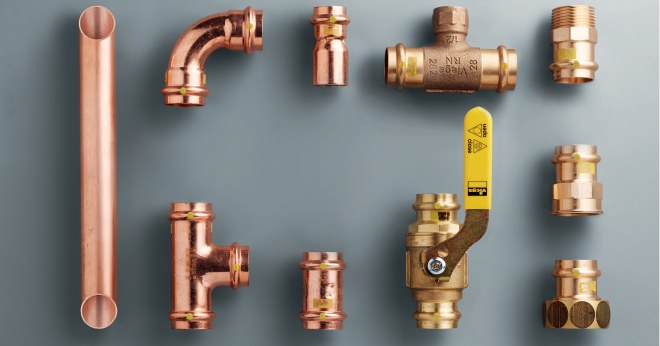

Эксплуатационные характеристики и преимущества медных труб и фитингов для водопровода

В последнее время все большей популярностью начинают пользоваться медные трубы, для изготовления которых применяется бесшовная технология. Именно технология производства, наряду с характеристиками самого материала, является основной причиной широкого распространения таких изделий.

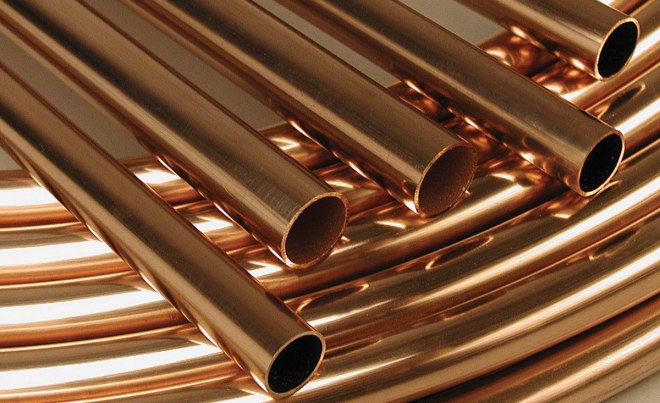

Медные бесшовные трубы

Характеристики медных труб для систем водоснабжения

Основное достоинство, за которое особенно ценятся медные трубы для водопровода, заключается в их исключительной надежности. Если сравнивать такие изделия с аналогичными стальными, то при одинаковых параметрах (диаметр 12 мм и толщина стенки 1 мм) последние рассчитаны на давление, достигающее 100 бар при эксплуатационной температуре теплоносителя 250 градусов. Медные трубы, в свою очередь, могут успешно эксплуатироваться при давлении, достигающем 500 бар, а эксплуатационная температура может доходить до 600 градусов. Кроме того, медь, в отличие от многих других материалов, не только не становится ломкой при снижении температуры, а даже увеличивает свою пластичность и прочность.

Благодаря этому качеству медные трубы безболезненно переносят неоднократную заморозку и размораживание (до 3 раз), при этом не утрачивают своих эксплуатационных характеристик. Если на медном водопроводе происходит прорыв, то он локализован на минимальной площади, что выгодно отличает такую систему водоснабжения от стальной, прорыв в которой начинает распространяться по всей длине труб. Такое качество делает медные водопроводы более экономичными в техническом обслуживании, ликвидировать на них последствия аварий обходится значительно дешевле, чем практически полностью менять трубы в вышедшей из строя стальной системе водоснабжения.

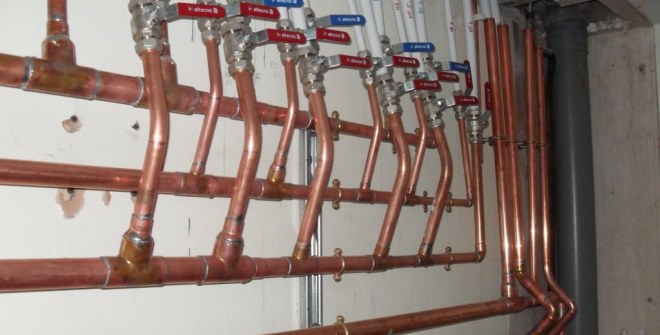

Разводка водопровода с использованием медных труб

Отличает медные трубы также простота их монтажа и обработки различными способами: они отлично гнутся и успешно соединяются как с фитингами, так и между собой. Для того чтобы работать с такими трубами, достаточно иметь в своем арсенале традиционный набор инструментов ручного или механизированного типа и посмотреть видео на соответствующую тему.

Медные трубы и все остальные элементы для монтажа систем водоснабжения отличаются исключительной универсальностью. Трубы, изготовленные в соответствии с требованиями одного стандарта, можно без проблем использовать для монтажа коммуникаций различного назначения с помощью однотипного оборудования и инструментов.

Чаще всего для соединения медных труб применяется метод капиллярной пайки, который отличается высокой надежностью. Незначительным недостатком такого метода, позволяющего получать соединения, превосходящие по своей прочности и надежности даже сварные, является ширина спайки: она не может быть меньше 7 мм, что характерно даже для монтажа изделий небольшого диаметра. При пайке труб из меди для получения более качественного соединения может использоваться специальный эспандер (ручной или механизированный). С помощью эспандера на конце одной трубы делается раструб, в который вставляется конец второго соединительного элемента.

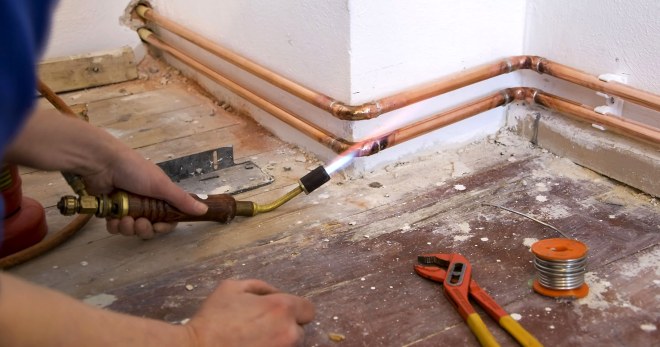

Пайка медного трубопровода в процессе монтажа

Преимущества капиллярной пайки становятся еще более очевидными, если сравнивать данный метод со сваркой как пластиковых, так и стальных труб. В первом случае необходимо очень аккуратно и тщательно выполнять соединение, а для сварки стали требуется громоздкое оборудование.

Для оперативного монтажа труб, изготовленных из меди (если от соединения не требуется высокая надежность), могут быть использованы специальные фитинги. Следует знать, что применять для соединения медных труб водопровода можно только комбинированные фитинги, так как нарезать на них резьбу не допускается. Такой метод соединения, наряду с оперативностью его выполнения, дает возможность получать надежные и герметичные системы водоснабжения.

Медные трубы могут замоноличиваться в стены, при этом их помещают в специальный короб или другую оболочку большего диаметра (гофро- или обычную пластиковую трубу), что необходимо для того, чтобы при температурном расширении они разрушали материал, в который вмонтированы. При открытом монтаже трубы из меди, которые выглядят очень эстетично как в крашенном, так и в естественном состоянии, необходимо размещать так, чтобы минимизировать риск случайного повреждения. К слову сказать, исключительную декоративность медных водопроводов можно оценить даже по фото или видео.

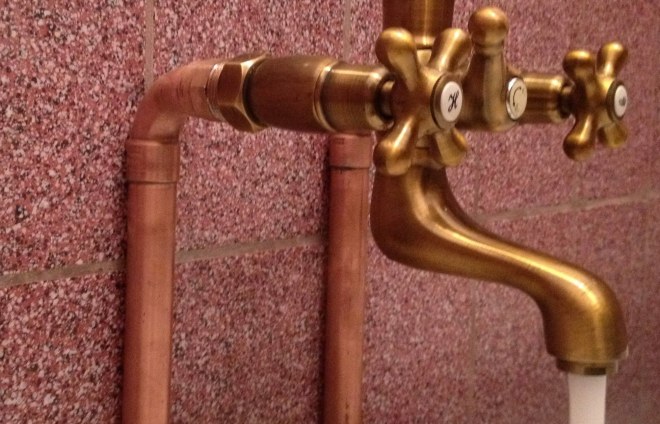

Эстетический вид сантехнических медных труб

Выбор между пластиковыми и медными трубами

Медные трубы не являются инновационной продукцией, их успешно используют уже на протяжении многих десятилетий. Однако они по своим характеристикам во многом превосходят аналогичные изделия, которые появились совсем недавно и являются результатом развития передовых технологий. К такой продукции, в частности, можно отнести трубы из пластика и металлопластика, которые значительно уступают изделиям из меди по целому ряду параметров.

• Медные трубы не пропускают дурно пахнущие и вредные вещества, в том числе и газы.
• Трубы из меди не разрушаются под воздействием хлора, содержащегося в каждой системе водоснабжения. Таким качеством не могут похвастаться современные пластиковые трубы, поставляемые преимущественно из стран Европы, где в воде содержится незначительное количество хлора. Более того, хлор способствует значительному увеличению срока службы медных труб, так как создает на их внутренней поверхности тонкую и прочную пленку – патину.

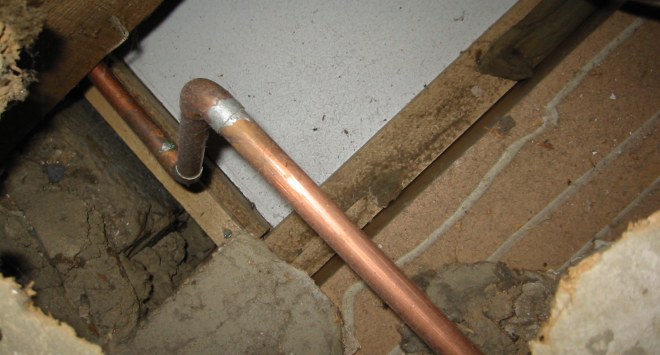

Прокладка медного водопровода под полом строящегося дома

• Выбирая трубы из меди от разных производителей, практически невозможно столкнуться с некачественной или контрафактной продукцией, чего нельзя сказать об аналогичной продукции из пластика.
• Медь (а соответственно, и трубы из нее) отличается антибактериальными свойствами. Даже при длительном сроке эксплуатации трубы из меди не покрываются биопленкой, которой зарастают пластиковые водопроводы.
• Срок службы водопроводов, которые выполнены с использованием медных труб и соответствующих фитингов, сопоставим с периодом эксплуатации самого здания, в котором они смонтированы.

Сравнение медных и стальных труб

Трубы из меди и стали обладают сопоставимыми характеристиками, но медные изделия, если сравнивать их со стальными, имеют целый ряд неоспоримых преимуществ, среди которых:

• исключительная устойчивость против образования и развития коррозии, высокая прочность на разрыв и надежность, что значительно увеличивает срок службы, который значительно (в 2–3 раза) превышает период эксплуатаций аналогичных изделий из стали;
• меньшая материалоемкость (при использовании медных труб нет необходимости выбирать толщину их стенки с запасом, учитывая дальнейшую коррозию);

• меньший, по сравнению с изделиями из стали, коэффициент трения, что позволяет использовать для монтажа систем водоснабжения медные изделия меньшего диаметра;
• надежность мест пайки и соединений с фитингами в медных водопроводах (в стальных системах такие элементы требуют постоянного внимания и регулярного обслуживания);
• возможность применения для монтажа систем водоснабжения из медных труб всех известных методов соединения;
• возможность механической обработки даже в процессе монтажа (что удобно, для этого не потребуется использования сложного и громоздкого оборудования).

Ограничения при использовании труб из меди

Несмотря на многочисленные преимущества, которыми обладают медные трубы, существуют определенные ограничения по их использованию. Обусловлены эти ограничения следующими характеристиками данного металла.

Медь является очень мягким и пластичным металлом, поэтому скорость потока жидкости по трубам, изготовленным из этого материала, не должна быть выше 2 м/с.

Фитинги для медных труб

• При выполнении пайки труб и медных фитингов необходимо следить за температурой их нагрева, так как перегрев может привести к снижению прочности материала и его разрыву в месте соединения.
• После пайки медных труб и выполнения монтажа фитингов необходимо удалить использованный флюс из внутренней части водопровода, для чего применяется метод промывки. Такой флюс, являясь химически агрессивным веществом, может привести к развитию коррозионных процессов в трубопроводе.
• После медных труб и соединительных фитингов (по направлению движения водного потока) в системах водоснабжения нельзя использовать элементы из цинка, стали и алюминия, это может привести к активному развитию коррозионных процессов. Если же использование таких элементов необходимо, то предотвратить их коррозию помогут пассивные аноды, присоединяемые к системе.
• Фитинги, которые применяются для соединения медной трубы с элементом водопровода из другого металла, должны быть изготовлены из латуни, бронзы или нержавеющей стали, это позволит избежать коррозии данных элементов.

Однако даже эти ограничения, которые можно считать незначительными, не снижают популярности медных труб, считающихся лучшим материалом для обустройства систем водоснабжения.

Монтаж медных систем водоснабжения и отопления

Монтаж медных систем водоснабжения и отопления

Профессиональный подход гарантирует сверхдолгие сроки беспроблемной эксплуатации.

В странах Восточной Европы — Венгрии, Чехии, Польше, Румынии — все чаще для изготовления систем водоснабжения, отопления и газоснабжения зданий применяется медь. И Россия не является исключением. Традиционно в таких системах применялись стальные трубы, в начале 1990-х стали экспериментировать с пластиковыми. Но, несмотря на то, что доля пластиковых труб на рынке не так уж и мала (поскольку некоторые виды и бренды пластиковых труб предлагают привлекательные цены), лишь трубы из меди и нержавеющей стали могут обеспечить заказчику спокойствие на многие годы. В последние годы обозначилась тенденция полного отказа от применения стальных труб (их использование запрещено в Гонконге, Сингапуре, с некоторыми оговорками в Китае) и пластиковых (крупнейший шведский застройщик — компания JM — ввела мораторий на использование пластиковых и ме-таллопластиковых труб в своих зданиях) в пользу медных.

В российских нормативах медь тоже относят к рекомендуемым материалам для внутренних трубопроводных систем. Характерно, что МГСН 4.19-2005 «Временные нормы и правила проектирования многофункциональных высотных зданий и зданий-комплексов в г. Москве» требует, например, для систем водоснабжения применения металлических, в т. ч. медных труб: «. 8.6. Трубопроводы водопровода холодной и горячей воды (вертикальные и горизонтальные) должны предусматриваться из металлических труб (стальных с надежным антикоррозионным покрытием внутренней и наружной поверхностей, из нержавеющей стали, медных).

8.7. Подводки трубопроводов к санитарно-техни-ческим приборам и другому оборудованию допускается выполнять из металлопластиковыхтруб или труб из полимерных материалов. «

Рассмотрим причины, по которым специалисты выбирают медные системы: — срок безаварийной эксплуатации, превышающий требования нормативных документов;

• устойчивость к хлорированной воде;
• устойчивость к ультрафиолетовой составляющей солнечного света;
• устойчивость к любым значениям температуры воды, теплоносителя или пара, которые даже теоретически можно представить в инженерных системах зданий;
• универсальность: одни и те же трубы применяются в системах и водоснабжения, и отопления, и газоснабжения зданий;
• значения давления на разрыв для наиболее часто используемых значений диаметров труб превышает номинальные рабочие значения давления в десятки раз;
• единый стандарт производства: трубы, произведенные по европейскому стандарту EN 1057 и гармонизированному с ним ГОСТ Р 52318-2005 взаимозаменяемы и совместимы как друг с другом, так и со всем многообразием соединительной и крепежной арматуры;
• три состояния твердости для различных задач: мягкие в бухтах, полутвердые и твердые в отрезках;
• многообразие надежных способов соединения для различных условий монтажа при одновременной простоте;
• прочность на растяжение и на разрыв надежных соединений, выполненных способом капиллярной пайки, прессования или сваркой, превышает прочность самих труб;
• устойчивость при пожарах и отсутствие выделения токсичных веществ;
• отсутствие выделений в питьевую воду органических веществ, в т. ч. токсичных;
• на внутренней поверхности медных труб не образуются биопленки;
• осевшие на медные поверхности колонии бактерий не размножаются и быстро исчезают из-за бактериостатичных свойств меди;
• медь сохраняет свою ценность в течении всего срока эксплуатации и легко перерабатывается без изменения своих свойств.

Рис. 1. Питьевая вода: медь используется только после стали
Рис. 2. Подключение водонагревателя без циркуляции. Отсутствует необходимость в защите внутренних поверхностей водонагревателя
Рис. 3. Подключение водонагревателя с циркуляцией. Поверхность водонагревателя необходимо защитить

Как видно из этого перечня, медные трубопроводы обладают набором крайне важных в смысле обеспечения долговечности и надежности инженерных систем свойств, которыми в полной мере ни одна другая система не обладает.

Подразумевает ли легкость монтажа медных трубопроводов, что за него может взяться каждый?

Ответ, как ни странно, будет и «да», и «нет». Дело в том, что промышленность предлагает разнообразные решения на все случаи жизни, в том числе и для самостоятельного творчества. Нам известно много случаев, когда смекалистые граждане, ознакомившись с требованиями нормативных документов (СП 40-108-2004 «Проектирование и монтаж внутренних систем водоснабжения и отопления из медных труб» или пособий, предлагаемых производителями, успешно установили простые системы водоснабжения и отопления в своих домах. Качество монтажа в этом случае не вызывает нареканий в силу того, что системные требования к производству как самих труб, так и соединительной арматуры уже наполовину гарантируют долговечность и надежность собранной системы. Разумеется, для самостоятельного монтажа лучше применять наиболее легкие способы соединения, как, например, самофиксирующиеся, обжимные (компрессионные) или пресс-фитинги. Неспециалисту гораздо проще осуществлять манипуляции с мягкой медной трубой, которая и режется легче всех, и гнется руками. Тысячи домов успешно эксплуатируются с медными системами водоснабжения и отопления, установленными самими владельцами домов.

При самостоятельном монтаже простых систем рекомендуется обратить внимание:

• на соответствие качества воды требованиям и рекомендациям нормативов;
• после резки труб перед соединением их любым способом необходимо тщательно удалить грат (заусенец);
• при сгибании труб, в т. ч. руками, избегать образования на стенке трубы, обращенной к центру окружности, волн, складок и замятий.

При самостоятельном монтаже напорных систем следует также обратить внимание на механическую чистоту воды: лучше всего установить хороший фильтр механических загрязнений. Другим важным требованием при монтаже напорных внутренних систем является правильный подбор диаметров труб (и в когда это возможно — насоса) с тем, чтобы обеспечить рекомендуемые предельные скорости потока.

Монтаж, который осуществляют профессиональные организации, отличается от самостоятельного творчества объемом, разнообразием решений и условий, в которых он осуществляется, и временными ограничениями, поэтому специалист-профессионал должен быть подготовлен к выполнению любых возможных операций, понимать их необходимость и причинно-следственную связь каждой нормируемой операции с долговечностью и надежностью системы.

Сегодня подавляющее большинство строительно-монтажных организаций являются универсальными в том смысле, что готовы обеспечить монтаж инженерных систем из любого материала. По крайней мере, именно так позиционируют себя большинство из них. Практика показывает, что истинный уровень профессионализма монтажника достигается в ходе специальной подготовки. Для этой цели НП «Национальный Центр Меди» и ООО «ЦентрТехФорм» организуют цикл подготовки специалистов монтажных организаций и индивидуальных монтажников на базе учебного отдела в Москве, который включает теоретическую и практическую подготовку, сдачу экзамена и получение соответствующего свидетельства.

1. Обрезка трубы — при помощи трубореза или ножовки с зубьями малого шага.	2. Удаление заусенцев с внутренних и внешних поверхностей трубы (калибровка)
3. Убеждаемся в том, что уплотнительное кольцо подходит по всем параметрам. Запрещается использщовать какие-либо масла, консистентные смазки или смазочные материалы.	4. Осторожно надеваем фитинг с поворотом до упора.
5. Отмечаем глубину вставки.	6. Вставляем подходящую пресс-насадку в пресс, вставляем и закрепляем крепежный штифт.
7. Выполнение прессования.	8. После выполнения прессования необходимо раскрыть зажим

Специалисту на заметку

Использование меди с другими материалами. 1. При выполнении соединений для предупреждения электрохимической коррозии медь следует комбинировать с другими материалами (сталью, алюминием) только при использовании арматуры, изготовленной из сплава меди, т. е. из красной бронзы или латуни. Поскольку переходные фитинги изготовлены именно из таких сплавов, проблема имеет чисто академических характер. 2. Применительно к типу системы и веществу, которое предполагается транспортировать по трубам, для водоснабжения необходимо учитывать «принцип направления потока».

Использование меди и стали в оборудовании водопроводов питьевой воды.

В некоторых случаях (например, при проведении реконструкции) возникает необходимость совместного использования медных трубопроводов с оцинкованными трубопроводами (рис. 1) либо с водонагревателями для питьевой воды, изготовленными из стали (рис. 2, 3). В указанных случаях необходимо соблюдать «принцип направления потока» для того чтобы не повредить сталь.

Принцип направления потока: если рассматривать направление, совпадающее с направлением течения воды, то медные детали могут устанавливаться только после стальных деталей. Необходимо соблюдать «принцип направления потока», поскольку в питьевой воде (как в холодной, так и в горячей) содержится много кислорода. Кислород, соединяясь с ионами меди, может вызывать точечную коррозию стальных труб и труб из оцинкованной стали. Медь и нержавеющую сталь можно использовать совместно без каких-либо ограничений. Водонагреватели и цистерны для питьевой воды, изготавливаемые из стали, могут использоваться совместно с медными трубопроводами при соблюдении определенных правил. Следует различать:

• системы без циркуляционных трубопроводов;
• системы с циркуляционными трубопроводами.

В системах, в которых используются циркуляционные трубопроводы, невозможно соблюдать «принцип направления потока». Поверхность водонагревателя необходимо защитить. Защита может быть выполнена в виде: — эмалированного покрытия;

• пластикового покрытия;
• анодного покрытия (например, из магния). Аноды необходимо регулярно заменять. Источник: журнал «Сантехника» 2007, №3

Медные трубы для водопровода

Популярность медные трубы для водопровода получили благодаря использованию новейших технологий при изготовлении. Материалы, используемые для подачи воды, должны быть надежными и качественными. Конструкции из меди относятся к высокой ценовой категории, но отличаются хорошими эксплуатационными качествами.

Медные трубы для водопровода

Характеристики медных труб для систем водоснабжения

Медные трубы и фитинги для водопровода при производстве проходят степени очистки. В бытовой сфере используют материалы высокой степени очистки, с минимальным количеством примесей. У каждого продавца есть сертификаты качества, в которых указаны все характеристики продукции. Водопровод из медных элементов имеет ряд преимуществ:

1. Период эксплуатации, превышающий 50 лет.
2. Невосприимчивость к резким перепадам температур.
3. Устойчивость к воздействию коррозии, бактерий, ультрафиолетовых лучей.
4. Простота установки и легкость в уходе.

При выборе материала для водопроводной системы учитывают не только его положительные характеристики, но и отрицательные. К недостаткам медных конструкций относятся:

• более высокая стоимость в сравнении с пластиком и сталью;
• во время установки используют специальные инструменты;
• компоненты не сочетаются с другими материалами;
• хорошая проводимость электрического тока.

Преимущества медных труб перед ПВХ

Медный водопровод давно лидирует на рынке строительных материалов. Качественные характеристики продукции во многом превышают показатели других подобных изделий. Пластиковые системы появились сравнительно недавно и являются результатом использования новых технологий.

Совокупность преимуществ и недостатков медных труб выводит изделия на лидирующие позиции в сравнении с аналогами из пластика и других материалов. Среди преимуществ выделяют несколько основных параметров:

1. В отличие от пластиковых изделий, они не пропускают вредные вещества и газы.
2. Материал устойчив к воздействию хлора, который присутствует в водопроводной системе.
3. Пластиковые и металлопластиковые элементы подвержены влиянию ультрафиолетового излучения, которое снижает период использования и прочие характеристики изделия.
4. Медные конструкции менее шероховатые, поэтому в одинаковых по конфигурации системах диаметр элемента из меди будет меньше, чем у аналога из пластика.
5. Период использования у металлопластиковой продукции меньше.
6. ПВХ-изделия в процессе эксплуатации покрываются биопленкой, в которой могут размножаться бактерии. Системы из меди имеют антибактериальные свойства, которые улучшают качество воды.

Сравнение медных и стальных труб

Стальные конструкции часто используют при строительстве здания. Они имеют ряд достоинств, за которые и приобрели популярность. В сравнении со сталью, медные водопроводные трубы выгодно отличаются от конкурента:

1. Они устойчивы к появлению коррозии и не разрываются при низких температурах. Стальные элементы легко ржавеют и при длительном воздействии низкой температуры разрываются.
2. Стальные водопроводы имеют большую материалоемкость и удельный вес.
3. Технологии, используемые в процессе производства, привели к увеличению срока службы медных труб.
4. Медь имеет небольшой коэффициент трения, что позволяет использовать трубы меньшего диаметра, чем в стальных аналогах.
5. Места спайки герметичны и не требуют постоянного контроля за целостностью швов.
6. Элементы стальной системы требуют внимательного ухода при использовании.
7. Для соединения продукции используют разные методы спайки.

Применение медных трубопроводов

Продукция приобрела популярность благодаря свойствам материала и его устойчивости к воздействию негативных факторов как внешней, так и внутренней среды. Изделия из этого материала используют в разных отраслях:

1. Водопровод с медными трубами устойчив к воздействию влаги и появлению коррозии. В зимний период системе не страшно замерзание воды внутри полости труб из-за пластичности материала. Поверхность изделия гладкая, что влияет на пропускную способность и позволяет использовать продукцию меньшего диаметра. Система водоснабжения из металлических элементов выдерживает высокое давление даже горячей воды.
2. В системах отопления нередко используют трубы из этого материала благодаря его характеристикам.
3. Газопровод из этого металла герметичен и надежен.
4. Такие системы часто применяют в качестве топливного трубопровода.
5. Медные изделия получили широкое применение в промышленности. Они встречаются в газовых нагревателях, тормозных системах, климатических приборах и др.

Ограничения для использования труб из меди

Ограничения в применении системы напрямую связаны со свойствами металла медь. Основные из них:

1. Пластичность металла не позволяет перегонять жидкость со скоростью более 2 м/с.
2. Вода, протекающая по системе, не должна содержать твердые элементы, которые наносят механические повреждения трубам. Это приводит к эрозии металла.
3. Для трубопроводов с питьевой водой нельзя использовать свинцовые припои.
4. Внутри изделий из меди формируется оксидная пленка, которая выполняет защитные функции. Для ее появления подходит жидкость с жесткостью 1,42-3,42 мг/л. В противном случае износ системы происходит быстрее и период использования сокращается.
5. При спаивании элементов конструкции важно не перегревать металл, чтобы не снизить его прочность.
6. Свойства меди предусматривают использование фитингов из бронзы, латуни и нержавеющей стали.

Несмотря на ограничения и некоторые негативные моменты, медные трубы все равно пользуются популярностью в сфере водоснабжения.

Трубопровод из меди: особенности, преимущества и недостатки, нюансы монтажа, классификация фитингов

Обустройство системы водоснабжения – это важный и сложный этап ремонтных работ. Из-за жёсткости водопроводной воды и перепадов давления в системе жителям квартир и частных домов приходится регулярно менять или ремонтировать элементы водопровода и канализации. Почему бы вам не рассмотреть вопрос установки более надёжных и качественных изделий? Медные трубы для водопровода могут использоваться десятки лет. Особенно в том случае, если каждая труба для водопровода была правильно изготовлена и установлена профессиональным мастером.

Преимущества и недостатки медных труб

Почему медные трубы для водопровода столь популярны? Всё дело в том, что они обладают целым рядом преимуществ:

• Изделия не изнашиваются, не стареют и практически не утрачивают свою начальную прочность;
• Если труба для водопровода выполнена из меди, то она выдержит высокую температуру и давления, которые могут изменяться;
• Медь и трубы водоснабжения, выполненные из данного материала, имеют высокие антикоррозионные характеристики. На поверхности изделия образуется окисная плёнка, которая будет постоянно защищать изделие от агрессивного воздействия воздуха и воды;
• Изделия из цветного металла имеют абсолютно гладкую поверхность, что препятствует образованию накипи;
• Непроницаемая структура предохраняет питьевую воду от воздействия внешних сред: газов и вредных веществ;
• Монтаж медных труб и их обработка всевозможными способами доступны каждому. Они без особых усилий гнутся и просто соединяются как между собой, так и с использованием фитингов.

Фитинги, которые могут использоваться в медном трубопроводе

Обустройство системы водоснабжения из меди имеет свои недостатки. К ним относят высокую стоимость медных сантехнических аксессуаров. Процесс установки таких сообщений потребует от вас сосредоточенности, большое количество времени и наличие специализированного оборудования для прессовки и пайки.

Взаимодействие цветного металла с обычной сталью считается недопустимым, поэтому медные коммуникации водоснабжения можно соединять только с аналогичными изделиями.

Одно из главных преимуществ медных трубопроводов – отсутствие даже теоретической возможности появления коррозии.

Особенности и размеры медных коммуникаций

Коммуникации из цветного металла имеют конструкцию, которая мало чем отличается от конструкции изделий из пластика или стали.

Сравнение диаметра труб и их пропускной способности

Но медные трубы и фитинги для водопровода обладают некоторыми особенностями, которые характерны исключительно для них:

• Пластичность материала сохраняется даже в среде низких температур. Это даёт возможность прокладывать водопровод не только внутри, а и снаружи архитектурных строений;
• Медное изделие имеет оптимальное значение коэффициента температурного расширения (0,0166 мм/мК). Оно отличается от характеристики пластиковых сообщений. Если происходят колебания температур в пределах 50 градусов, то геометрия медной трубы изменится всего на 0,83 мм. У пластикового изделия эти изменения могут достигать 7,5 мм;
• Так как показатель коррозии у меди низкий (не более 1 мкм в год), то толщина и геометрические размеры коммуникаций проектируются по параметрам прочности;
• При осуществлении пайки соединений нужно строго следить за температурой. Если изделие перегреется, то возможно снижение его прочности или разрыв в месте соединения.

Трубы из медного материала бывают различных размеров. Наиболее распространённые диаметры, которые используются для создания водопроводов и канализации в квартирах, бывают следующими (в мм): 6, 8, 10, 12, 15, 18, 22, 28, 35. Перед покупкой конкретного изделия следует проконсультироваться со специалистом.

Пример устройства резьбовых фитингов для медных труб

Сравнение с трубами из других материалов

Чтобы провести сравнительную характеристику всех видов коммуникаций, которые сегодня используются для оборудования системы водоснабжения, необходимо выделить основные требования, предъявляемые к изделиям:

1. Длительность эксплуатации. Медные трубы являются бесспорным лидером, когда речь заходит о сроках эксплуатации. Их можно использовать в течение 50-70 лет. Для стали этот срок составляет 20 лет. Системы из полипропилена также долговечны (служат около 50 лет), но должны строго выполняться все температурные требования;
2. Сложность монтажа. Строительная практика показывает, что для установки системы из цветного металла потребуется специальное оборудование. Качественно выполнить пайку сможет только профессиональный мастер. Если говорить об изделиях из пластика или стали, то для монтажа нужно запастись только сварочным аппаратом и набором стандартных инструментов (дрель, отвёртки, плоскогубцы);
3. Условия эксплуатации. Цветной металл может эксплуатироваться в широком диапазоне температур. Даже когда вода в системе замерзает, то конструкция не разрушится и не деформируется. Пластиковые сообщения имеют узкий температурный диапазон эксплуатации. Они не выйдут из строя только в том случае, если вы не превысите нижнюю границу в +1 градус и верхнюю в +90 градусов. Стальные коммуникации имеют оптимальный диапазон эксплуатационных температур, но при превышении значений может произойти разрыв механического типа;
4. Цена. Качественная труба для водопровода из меди стоит очень дорого. Это обусловлено высокой стоимостью расходного цветного металла. Сталь имеет цену на порядок ниже, но она зависит от качества и вида обработки. Полипропиленовые изделия являются дешёвыми, но большую часть суммы вам придётся заплатить за фитинги для труб.

Схема соединения медных труб

Особенности монтажа

Монтаж медных труб может осуществляться двумя способами: посредством пайки и резьбовым соединением (с использованием колец обжимных). Перед проведением каких-либо монтажных работ следует провести предварительные мероприятия.

Вначале важно набросать подробный план трубопроводной разводки. После этого вы уже сможете рассчитать точное количество расходных материалов (фитингов, сообщений), подобрать весь необходимый инструмент.

Схема пайки медных труб не является сложной

Выбор инструмента зависит от того, каким способом будет осуществляться монтаж:

1. Пайка медных изделий может быть высоко- и низкотемпературной. Низкотемпературный процесс происходит с использованием мягкого припоя (легкоплавких материалов типа олова или свинца). Пайка низкотемпературная выполняется при 450 °C. Соединительными элементами являются стандартные фитинги или части системы, которые уже подверглись отбортовке и расширению. Перед началом процесса установки части водопровода, которые подлежат соединению, тщательно зачищаются обычным припоем. Это улучшит последующее сцепление. При помощи горелки разогревается медное изделие и фитинг. Припой автоматически нагревается и заполняет собой все пустоты между трубой и фитингом. Пайка считается наиболее популярным, так как даёт гарантию полной герметичности созданного соединения и сбережения целостности коммуникаций;
2. При осуществлении второго метода происходит последовательная запрессовка части системы с использованием особого фитинга. Так вы сможете скрепить изделия между собой даже в самых труднодоступных местах.

Разновидности медных труб для водоснабжения и отопления

Медь – очень мягкий металл, поэтому пайку надо проводить с предельной осторожностью!

Фитинги

Классификация по назначению

По своему функциональному назначению фитинги подразделяются на следующие виды:

Пример схемы водоснабжения частного дома из скважины

Классификация по способу крепления

Фитинги для отопления, фитинги для канализации и водопровода подразделяются на изделия под пайку и обжимные фитинги для медных труб.

В зависимости от способа скрепления конструкции они подразделяются на капиллярные фитинги и пресс-фитинги (резьбовые фитинги для медных труб). Первый тип представлен в виде муфт-переходников, прямых муфт, отводов, заглушек, отводов-переходников или углов.

Схема соединения медных труб при помощи пайки своими руками

Пресс-фитинги имеют различную конфигурацию:

• тройные;
• обводные;
• прямые;
• переходные (для соединения отличных диаметров);
• угловые.

Видео

Можете посмотреть видео о том, как осуществляется установка медного трубопровода.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
