Самодельный электрический водонагреватель своими руками

Как сделать самодельный индукционный нагреватель воды

Современным и наиболее экономичным прибором для нагрева воды является индукционный водонагреватель. В отличие от аналогов он полностью экологичен, не сушит и не выжигает воздух, отвечает современным требованиям безопасности. Может применяться как в качестве проточного водонагревателя, так и исполнять роль котла для отопления помещения. Устройство обычно покупают в магазине, предлагаем альтернативу – самостоятельное изготовление. В последнем случае прибор, может, и не будет иметь такого привлекательного внешнего вида, но обойдется намного дешевле.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

• намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
• полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
• во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
• имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
• ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

• первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
• второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
• третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Узлы и детали теплогенератора

Устройство включает в себя:

• генератор переменного тока, который увеличивает частоту тока;
• индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
• нагревательный элемент, чаще всего его роль играет металлическая труба.

Принцип работы

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Индукционные нагреватели воды для отопления

Подобное устройство хорошо зарекомендовало себя не только в качестве проточного водонагревателя, но и котла для отопления. Правда, в таком случае сварочный аппарат в роли генератора уже не подойдет, придется использовать трансформатор, имеющий две обмотки. Последний трансформирует вихревые токи, возникающие на первичной обмотке в электромагнитное поле, которое создается на вторичном контуре.

Котел из индукционного водонагревателя нужно оснастить двумя патрубками для горячей и холодной воды. С нижнего будет поступать холодная вода, его нужно монтировать на вводном участке линии, а сверху необходимо расположить патрубок, который будет подавать горячую воду в систему отопления. В итоге циркуляция воды осуществляется естественным путем под действием конвекции без насоса.

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
6. Не забудьте сделать заземления индуктора.
7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Заключение

Индукционный водонагреватель имеет высокий КПД, может выступать в роли котла для системы отопления, также допускается самостоятельная сборка и установка, а его использование никак не регламентируется законом РФ. Но все же прежде чем его использовать, стоит взвесить все за и против. Несмотря на высокую эффективность, прибор потребляет большое количество энергии, считается небезопасным (особенно самодельный) и плохо воздействует на здоровье человека. Поэтому рекомендуем монтировать индуктор в частном доме или на даче.

Как сделать электрический проточный водонагреватель своими руками: пошаговая инструкция по изготовлению и полезные советы мастеров

Водонагреватель – важнейшее оборудование в доме, где нет централизованного водоснабжения. Постоянная потребность в горячей воде вынуждает приобретать дорогостоящие приборы, которые часто ломаются.

Конечно же, можно греть воду старым проверенным способом – на плите в кастрюле. Но, если в доме есть маленькие дети, домашние питомцы, пенсионеры, то такой способ весьма трудоемок.

Для облегчения бытовой жизни человека был придуман накопительный бойлер, который состоит из тена, маленького насоса, накопительной бочки. Как напольный, так и навесной, агрегат занимает много места. Тем более накопительный нагреватель имеет явный минус для дачников – если вы приезжаете редко, то в зимний период вода внутри просто замерзнет, что приведет к его поломке.

При сравнении водонагревательного оборудования по цене и производительности, на первое место можно отнести электрический тен, так как он наиболее безопасен при эксплуатации. Бензиновый, газовый и дровяной потребляют большое количество топлива, поэтому их использование не всегда рационально.

Как сделать своими руками

Обычно бойлеры работают от сети и имеют разводку к смесителю. Но как же можно сэкономить деньги? И что же делать дачникам, садоводам и просто любителям летнего отдыха в деревне?

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

[advice]Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.[/advice]

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

1. Измерьте диаметр блина электроплиты или конфорки.

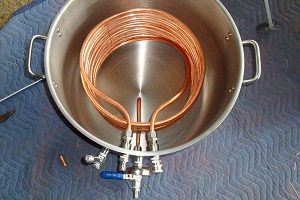

2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

[warning]Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.[/warning]

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Для того чтобы контролировать температуру воды из проточного водонагревателя, можно установить на него биметаллическую пластинку от обычного масляного бойлера или утюга. По цене недорого, зато решает много проблем. А благодаря удобной ручке регулировку может осуществлять даже ребенок.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Преимущества бойлера

Существуют неоспоримые преимущества бойлера, рассмотрим их:

1. Датчик температуры, который работает автоматически. В случае неисправности он просто отключается. Если смотреть с точки зрения пожарной безопасности, то конечно же, выигрывает производственный бойлер, так как он оснащен несколькими видами блокировок. А вот если рассматривать ситуацию с самодельным – то тут все на Ваше усмотрение.
2. Датчик расхода воды и датчик давления. Конечно, бойлер нивелирует перепады давления, выносит гидроудары, а также легко справляется с большим напором воды. Экономить воду с бойлером выгодно только в том случае, если он малогабаритный. Например, бойлер на 50 литров потребляет достаточное количество электроэнергии, так что экономия на воде практически не заметна. Как только в системе водоснабжения появляется недостаточное давление (менее 0,6 бар), то бойлер автоматически отключается. Что же касается проточного водонагревателя, то даже с минимальным потоком воды, количество вытекаемых литров воды в минуту составляет около 1,5 л.

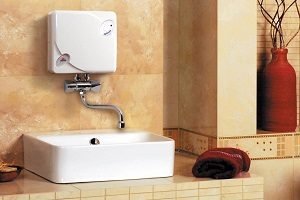

В продаже есть проточные водонагреватели, имеющие производственную сборку и гарантию качества.

Они фиксируются на место крана и имеют презентабельный вид. Для дополнительной безопасности корпус необходимо заземлить, так как оборудование имеет электропитание.

В более дорогих моделях в комплект прилагается насадка-душ, что весьма удобно для дачников. Но, к сожалению, цена такого устройства весьма внушительна.

[advice]Примите к сведению: не рекомендуется устанавливать проточный нагреватель в ванне, так как это может привести к пожару. Лучше всего, проведите вдоль стены пластиковые или металлические трубы и установите их в душевой кабине.[/advice]

Если закрепить к проточному нагревателю кастрюлю или любую большую емкость, то он станет еще и накопительным. Чтобы вкрутить шланги, используйте латунный нипель.

Установка металлического крана шарнирного типа значительно упростит эксплуатацию накопителя. Без крана это будет больше походить на рукомойник, что весьма нецелесообразно. Уделите внимание герметичности накопителя (крышку необходимо варить аргоновой сваркой) и всей конструкции в целом. Утеплите корпус и сделайте его более безопасным.

При использовании накопительного проточного нагревателя, обращайте внимание на показания счетчика: в сельской местности максимальная мощность составляет порядка 4 кВт.

Если обычный электрочайник тянет 1,5 -2 кВт, а телевизор 1 кВт, то Вы уже можете посчитать, какие электроприборы можно включать одновременно, а какие нет. Если счетчик автоматический, то он просто выбьет пробки, так как сработают предохранители, которые можно заменить. А вот если Ваш счетчик не имеет предохранителей, то включение одновременно насоса для закачки воды, электроплиты и телевизора, может вызвать возгорание проводки.

Идея на заметку

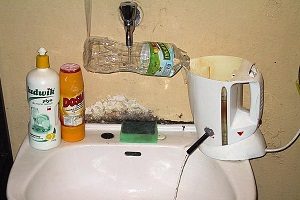

Если у Вас есть неработающий чайник, то водонагреватель можно соорудить, достав из корпуса следующие детали:

• спираль, которая находится под нагревательным блином;
• кнопка включения/выключения;
• датчики температуры;
• шнур электропитания.

Возьмите небольшую металлическую или пластиковую коробку и прикрутите к ее основанию все детали, затем следует припаять кнопку и датчики. Присоедините к одному из выходов спирали шланг и закрепите всю конструкцию с помощью саморезов. Включите воду и проверьте работоспособность. Такой вариант отлично подойдет для дачи, так как выход теплой воды невелик.

Подводя итоги, можно сказать, что затраты на изготовления самодельного проточного водонагревателя зависят от наличия, либо отсутствия каких-либо деталей. А дальше можно применять фантазию как угодно. Главное понять суть и схематичное строение, а также технические особенности системы.

Смотрите видео, в котором пользователь наглядно демонстрирует, как сделать проточный водонагреватель своими руками:

Как сделать проточный водонагреватель своими руками

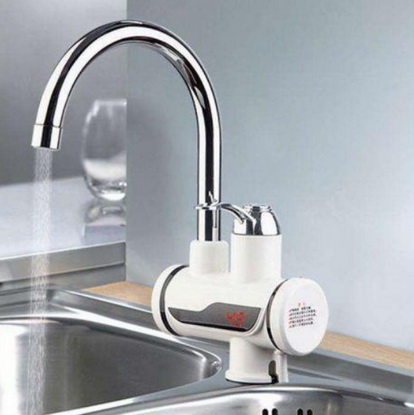

Можно пойти в магазин и купить кран-проточник, имеющий встроенный тен мощностью 3 кВт. Но придется потратится на 20 – 30 у.е. Также большие траты ожидаются в будущем, ведь электричество является наиболее дорогим энергоносителем. Поэтому принять душ и помыть посуду оказывается не столь дешево, и если делать это все горячей водой регулярно…

Нагревание воды газом намного дешевле, но проблема значительная в установке газового проточника. Можно ли решить вопрос с нагревом воды, соорудив нечто своими руками, из дешевых или подручных материалов… Посмотрим, что получается у умельцев, как можно сделать проточный нагреватель самостоятельно и дешево…

Электрический проточник из недорогих тенов и труб

Проточный нагреватель можно спаять из полипропиленовых трубок диаметром 32 мм и подобрать к ним пару тенов по 1,5 – 2,0 кВт, вкручивающихся на резьбе ¾ или 1 дюйм.

К тройнику с одной стороны подключается подача воды, с другой – муфта под тен, а напротив нее — трубка 30 см, куда этот тен помещается. Важно обеспечить прямолинейность муфты и трубы, чтобы тен не касался стенок. Поэтому во время пайки рекомендуется пользоваться внутренним шаблоном-трубой, чтобы не пришлось позже подгибать в кипятке.

Два таких тройника с трубками под тены, которые соединяются между собой, образуют полный нагреватель. Но есть вопрос – как управлять включением, и главное, как выключить, когда кран закрывается и проток воды прекращается? Посмотрите видео о монтаже своими руками проточного нагревателя работающего на электричестве…

На что хватит горячей воды с проточника

Наш самодельный проточный водоагреватель сопоставим по мощности с изделиями заводского изготовления – все те же 3,0 кВт, которые можно включить в любую сеть 220 В. Но расход горячей воды здесь совсем небольшой, приблизительно 1,5 литра при нагреве на 25 градусов и меньше 1,0 литр/мин при нагреве на 35 град, т.е. примерно до 42 – 45 градусов. Душ принять не очень комфортно, воды попросту мало. Но для мытья рук и посуды под краном, в принципе, достаточно.

Таким образом, экономя совсем немного при изготовлении прибора, мы можем понести довольно значительные затраты в будущем по оплате счетов энергосети, если наше изделие будет работать часто.

Хорошо экономить возможно лишь с дешевым газом, энергия от которого минимум в 5 раз дешевле чем от электричества, но как это сделать?

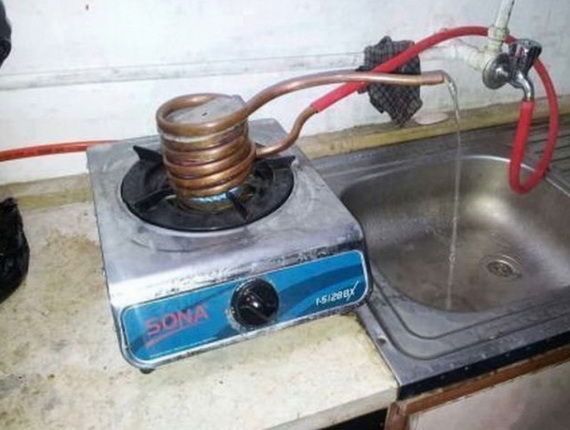

Как делают проточный нагреватель на газовой печке

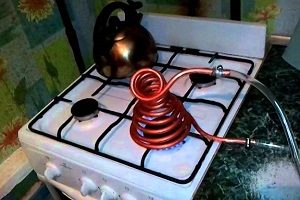

Во всех квартирах имеется газовая плита с 3 – 4 конфорками, а также кастрюли и мыски большого диаметра. Осталось докупить (достать) медную или стальную гибкую трубку диаметром 10 – 13 мм общей длиной не менее 5 метров, намотать ее в змеевики, и разместить их в паре-тройке кастрюлей. Также приобщить силиконовую гибкую трубочку для соединения нескольких таких бойлеров косвенного нагрева между собой. А также для подключения к водопроводной сети, где использовать стандартный переходник, например, 12 мм на ½ дюйма.

Видео расскажет, как можно сделать самостоятельно проточный водонагреватель на газу. Но польза от него под вопросом…

Поможет ли самодельный газовый нагреватель

Мощность трех газовых конфорок не превысит 5 кВт в лучшем случае, но с учетом качества газа и несколько уменьшенной отдачи каждой горелки от паспортной (обычно), можно не получить мощность горения и 4 кВт. Но главное, что КПД самодельного проточного нагревателя на газу будет низким – много тепла уходит на обогрев кухни. При самом оптимистичном прогнозе он не более 70%.

Итого, получаем все те же 3 кВт нагрева воды – ни душик принять толком, ни тем более ванночку горячей водой наполнить. Получается, что целесообразней просто в ведре нагреть воды для ванной за 20 минут до кипения…

Но терпеть эту бытовую проблему — нагромождение на газовой печке и поджигать-тушить конфорки только для того, чтобы тарелку сполоснуть, вряд ли кто-то будет. И перспектива у этого эксперимента по созданию проточного газового нагревателя своими руками только одна – быть разобранным обратно на запчасти.

Что же практичного можно создать самостоятельно?

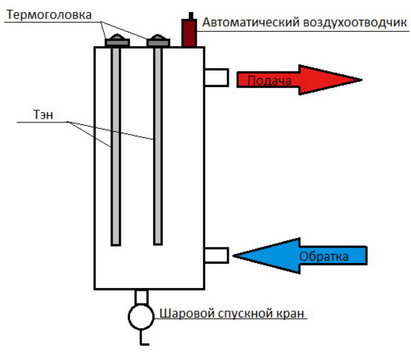

Котел или водонагреватель из металлической трубы и тенов

Солидный электрокотел своими руками можно изготовить из трубы диаметром 100 мм, если сделать филигранно сварочные работы по монтажу муфт под тены. Так как в отрезке трубы нужно разместить параллельно 3 шт длинных нагревательных приборов.

Как сделать, расскажет уважаемый специалист на видео. Но данные аппарат с успехом может нагревать и проточную воду, если только его снабдить автоматикой на включение и выключение… При мощностях порядка 10 кВт и трехфазном питании это будет уже довольно приемлемый электрический водонагреватель, собранный своими руками…

Как сделать водонагреватель для дачи своими руками?

Наличие горячей воды в доме существенно повышает комфорт отдыха за городом. Именно поэтому все больше дачников стремятся организовать на своих шести сотках хотя бы какое-нибудь горячее водоснабжение. Позволить себе покупной водонагреватель могут не все. Даже если подобрать подходящую модель по доступной цене, нет гарантии, что прибор будет нормально работать в дачных условиях, без хорошего давления в трубах и стабильного напряжения электросети.

Еще один возможный вариант – это попытаться смастерить водонагреватель для дачи самостоятельно. Самодельные устройства могут работать от самых разных источников энергии. О разновидностях водонагревателей, которые можно собрать самостоятельно, мы поговорим в сегодняшней статье.

Электрический

Для начала следует отметить, что самостоятельно собирать электроприборы разного рода можно только в том случае, если вы хорошо разбираетесь в подобной технике и владеете необходимыми знаниями по электробезопасности. В противном случае, сделанное вами устройство может причинить вред жизни и здоровью ваших домочадцев.

Если вы считаете, что опыт и знания позволяют вам смастерить водонагреватель в домашних условиях, мы предлагаем вам вариант прибора, который можно легко собрать собственноручно.

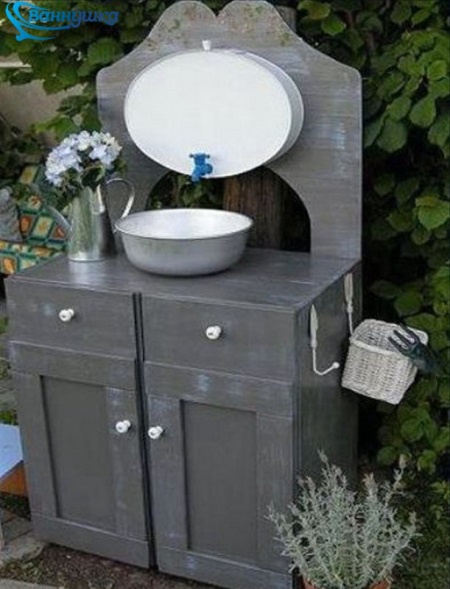

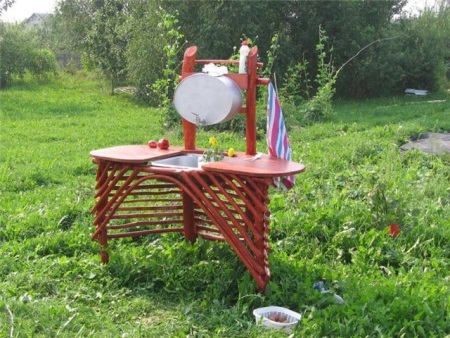

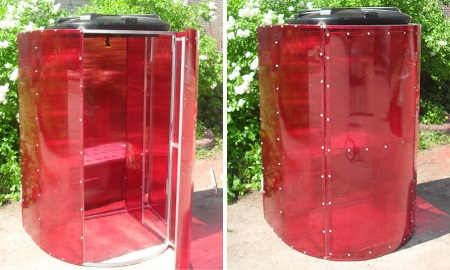

Создавать наш прибор мы будем на основе устройства, которое называется «мойдодыр». Оно представляет собой умывальник с присоединенным к нему баком для воды, который оснащен водонагревателем. Стоит такое приспособление совсем недорого, в районе двух-трех тысяч рублей. Наша задача – усовершенствовать «мойдодыр», снабдив его баком большего объема (120 литров) и насосом, позволяющим автоматически заполнять бак.

• В первую очередь, нужно найти подходящее для размещения бака место. Он не должен мешать передвижению в комнате. Кроме того, следует расположить бак так, чтобы он был недоступен для маленьких детей.
• Затем прорезаем в бачке отверстие и вставляем в него клапан с поплавком – таким, какие используются в сливных бачках унитазов. Чтобы система заработала, штангу, удерживающую поплавок, нужно сделать немного короче.
• Далее присоединяем бак к смесителю умывальника или мойки. Удобнее всего делать это при помощи специального шланга от стиральной машинки.
• Устанавливаем нагревательный элемент в предварительно вырезанное для него отверстие. Уплотняем соединение, используя резиновые прокладки. Лучше всего выбрать для этих целей нагреватель, рассчитанный на мощность 1.2 кВт, оснащенный терморегулятором.
• На электропроводку устанавливаем устройство защитного отключения с парой индикаторов, один из которых будет сигнализировать о том, что наше устройство включено, а другой – о том, что идет процесс нагрева.
• Для того чтобы система работала более эффективно, рекомендуется утеплить бак, обернув его теплоизолирующим материалом. Спрятать водонагреватель или придать ему более эстетичный вид можно, если соорудить для него аккуратный короб.

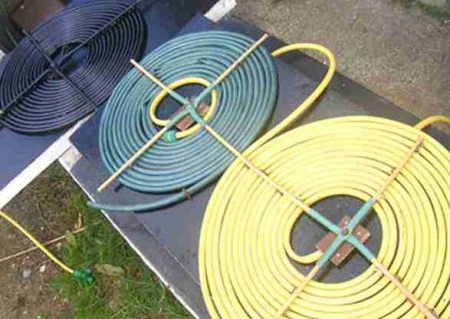

С нагревом от солнца

Более сложным, но и более безопасным в использовании, будет водонагреватель, работающий от солнечной энергии. Его тоже можно смастерить своими руками, но на это уйдет значительно больше времени и разнообразных материалов, чем в предыдущем случае. Если вас это не останавливает, инструкцию по сборке солнечного водонагревателя читайте ниже.

Необходимые инструменты, материалы и принцип работы

• стеклянная вата;
• деревянный брус;
• трубы диаметром 20 мм;
• листы стекла;
• профильная квадратная труба диаметром 20 мм;
• металлические профили;
• металлические уголки;
• утеплитель для стекла;
• листы тонкого металла;
• бак для воды нужного объема;
• фитинги;
• саморезы;
• дюбели;
• термостойкая черная матовая краска;
• водостойкая фанера;
• водопроводные трубы;
• теплоизоляция для труб;
• труба с высокой степенью теплопроводностью (для змеевика);
• дрель;
• аппарат для сварки.

Как сделать теплообменник?

Теплообменник – это емкость, в которой циркулирует и нагревается вода, оснащенная двумя выходами. Через один выход в емкость поступает холодная вода, а через другой – выливается горячая.

Для того чтобы собрать теплообменник, сначала нужно изготовить змеевик. Змеевик представляет собой изогнутую по спирали металлическую трубку. Он нужен для того, чтобы обеспечить максимально эффективный нагрев воды.

Трубка, из которой вы будете делать змеевик, должна хорошо проводить тепло. Лучше всего для этой цели подходят изделия из меди.

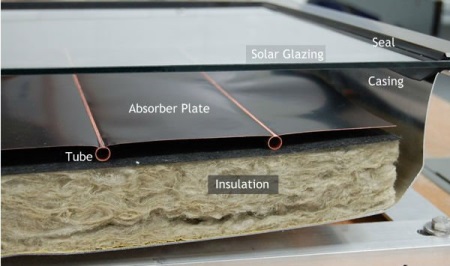

Как сделать абсорбер для коллектора?

Собранный нами теплообменник должен нагреваться от солнечного тепла. Но чтобы большие объемы воды в баке прогревались под солнцем быстро и равномерно, площади одного только теплообменника недостаточно. Нужно соорудить еще одно, большее по площади устройство, которое будет аккумулировать тепло, и передавать его водонагревателю. Подобное приспособление называют «абсорбер».

Абсорбер можно сделать из тонких металлических листов, которые, как известно, очень хорошо нагреваются и долго сохраняют тепло. Между пластин прокладываются трубки, а поверх – стеклянные листы. Внизу конструкции находится толстый слой утеплителя, в роли которого обычно выступает стекловата.

Как сделать короб для водонагревателя?

Для того чтобы наша конструкция хорошо держалась, плюс была защищена от воздействий внешних факторов, следует заключить ее в короб. Короб будет выполнять функцию своеобразной опорной рамы, и обеспечивать дополнительную теплоизоляцию.

Собирать короб мы будем из деревянного бруса. Его высота должна быть не менее 70 мм. Дно застилаем листами влагостойкой фанеры, а края утепляем при помощи той же минеральной ваты.

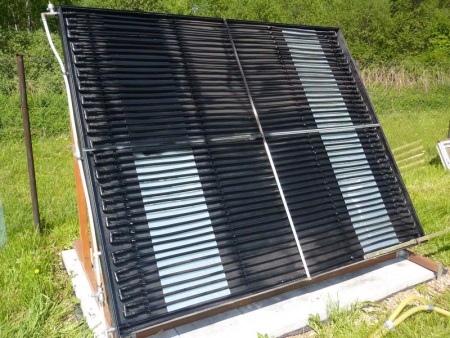

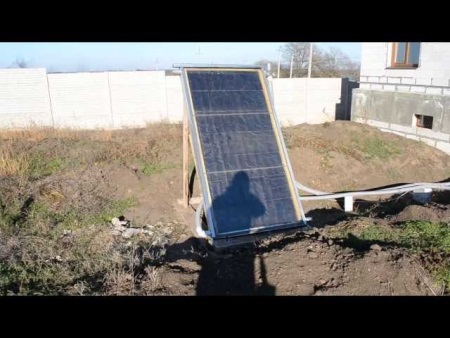

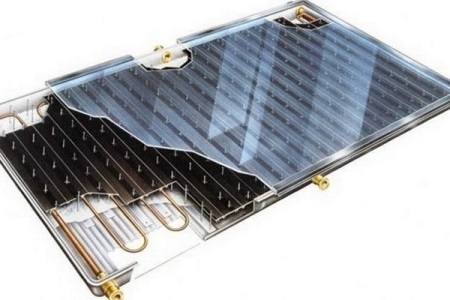

Как собрать солнечный водонагреватель?

Сборку прибора, использующего для нагрева воды солнечное тепло, производим в следующем порядке:

• выкладываем первый слой – это будет фанерная подложка;
• на подложку устанавливаем теплообменник;
• поверх теплообменника укладываем абсорбер;
• выкрашиваем абсорбер в черный цвет;
• собираем короб из бруса;
• поверх абсорбера выкладываем стеклянные листы.

Подробнее о солнечном коллекторе и о его устройстве можно узнать в следующем видеоролике.

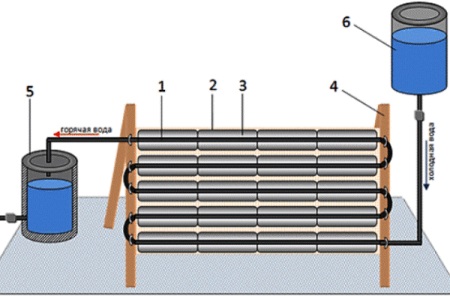

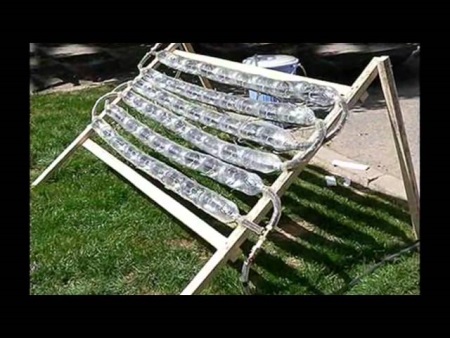

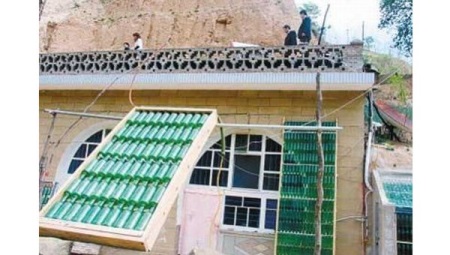

Водонагревательная система из пластиковых бутылок

Еще один интересный вариант водонагревателя для дачи, который можно смастерить своими руками – это устройство для нагрева жидкости, собранное из пластиковых полуторалитровых бутылок.

Набор необходимых материалов будет очень доступным: все нужное для работы вы без проблем найдете в ближайшем хозяйственном магазине. Итак, вам понадобятся:

• герметик, подходящий для изделий из пластика;
• соединительные трубы из поливинилхлорида;
• пара кранов – вентильных или шаровых.

Чтобы работа шла быстрее, рекомендуем вам также вооружиться электрической дрелью.

• Первое, что следует сделать – это подготовить пластиковые бутылки. Тщательно их промываем, освобождаем от этикеток. Затем в днище каждой бутылки проделываем отверстие, диаметр которого соответствует диаметру ее горлышка. Заметим, что все бутылки желательно должны быть одинаковыми по форме и размеру – так работать будет удобнее, а конструкция будет смотреться более эстетично.
• Следующий этап – это сборка основного элемента нашего будущего водонагревателя. Берем две пластиковые бутылки, и горлышко одной вставляем в днище другой. Собираем цепочку примерно из 10 бутылок, потом приступаем к следующей. Количество цепочек ничем не ограничено. Для наибольшей надежности все соединения смазываем герметизирующим составом.
• Далее следует найти подходящее место для установки водонагревателя. Лучше всего для этих целей годится южная сторона крыши. Если крыша шиферная, цепочки из бутылок укладываем во впадины между «волнами».

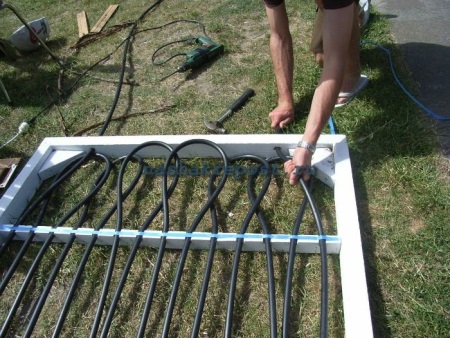

• Пропускаем между бутылками в цепочке гибкую пластиковую трубку, цепочки соединяем между собой при помощи соединительных труб.
• Устанавливаем по обоим концам солнечной «батареи» по одному выходу для воды. Присоединяем систему к баку, из которого будет поступать холодная вода.

Производительность такого водонагревателя, сделанного своими руками, достаточно для того, чтобы нагревать до 60 литров жидкости в час. Но потери тепла будут очень велики, поэтому на практике этот показатель будет значительно меньше. Если объем бака составляет около 100 литров, то в течение солнечного дня вода из него прогреется до 40-45 градусов два или три раза.

Наглядно посмотреть как устроен и как работает водонагреватель из пластиковых бутылок можно в следующем видео.
