Установка проточного водонагревателя своими руками

Руководство по монтажу и подключению проточного водогрея

Проточный электрический водонагреватель – удобный и необходимый в быту прибор. Он отличается небольшими габаритами и высокой мощностью, так что установив его в любом месте ванной или кухни, вы моментально сможете пользоваться горячей водой. Однако подобные бойлеры весьма требовательны к правильному подключению и врезке в трубопровод. Как выполнить монтаж этой чудо-техники самому, расскажет наша инструкция.

Чтобы своими руками установить водонагреватель проточного типа, понадобится стандартный набор инструментов домашнего мастера и дополнительные расходники:

  • Электродрель со сверлами, которые «берут» ваши стены.
  • Медный провод не меньше 2,5 мм 2 .
  • Разводной ключ и пассатижи.
  • Отвертка (без шуруповерта можно обойтись – крутить придется немного).
  • ФУМ-лента или пакля, промазанная сантехнической пастой.

Проточные водонагреватели практически всегда устанавливаются стационарно, так что наверняка понадобится еще парочка деталей для врезки в основную систему снабжения. Это тройники (для стандартной схемы 2 шт), столько же запорных кранов плюс клапан сброса, а также шланг нужной длины, если его нет в комплекте.

Подготовительный этап

В первую очередь размечается место установки под крепежные отверстия. Обычно проточные водонагреватели просто фиксируются в двух или четырех точках, и особо мощные анкера здесь не нужны – вес у приборов невелик. По разметке высверливаются гнезда и забиваются пластмассовые дюбели. Следующим подготавливается водопровод: холодную ветку надо полностью перекрыть и своими руками врезать тройник. Правый и левый отводы должны соединить два отрезка подающей трубы, а к верхнему подключается шланг проточного водонагревателя. Не забудьте уплотнить все резьбы фторопластовой обмоткой для герметичности.

Установка и подключение:

1. Корпус прибора закрепить на стене шурупами, проверить горизонтальность с помощью уровня.

2. На подающий патрубок холодной воды поставить кран со спускным клапаном.

3. К запорной арматуре подключить гибкий шланг или отрезок пластиковой трубы, а второй конец закрепить на свободном отводе установленного ранее тройника.

Некоторые проточные водонагреватели могут иметь свой излив для горячего потока, например, идущий в комплекте кран или лейку душа. Но если таких дополнений конструкцией водонагревателя не предусмотрено, патрубок все равно должен быть. Его и нужно подключить к смесителю на кухне или в ванной по стандартной схеме. Для этого понадобится еще один соединительный шланг и пара метров фторопласта для уплотнения.

Если проточный прибор нужен лишь на несколько дней, пока в квартире нет ГВС, установка бойлера допускается на выход душевого шланга. Достаточно просто скрутить лейку и вместо нее подсоединить подающий патрубок. В этом случае корпус проще подвесить на вмонтированные в стену кронштейны, а после восстановления снабжения слить его и убрать из ванной. При таком способе подключения перенаправлять поток выйдет краном на смесителе.

В случае когда установка водонагревателя выполняется стационарно, необходимо сделать врезку и на подачу ГВС – по аналогии с уже рассмотренной инструкцией через тройник и дополнительный шланг. Запорная арматура на этой ветке также обязательна. На время включения прибора она предотвратит отправку теплой воды по общим трубам к соседям, а когда централизованное снабжение восстановится, горячую линию можно пустить в обход бойлера.

Подключение к сети

Маломощные проточные водонагреватели зачастую достаточно включить в евророзетку в ванной с заземлением. Ее степень пылевлагозащиты должна быть не меньше ip44. Однако сегодня нередко можно встретить приборы производительностью от 8 кВт и выше. Здесь уже нужна трехфазная линия, и без необходимых знаний электротехники самому за ее подготовку лучше не браться.

Когда подключение выполняется через клеммный блок самого водонагревателя, внимательно изучите руководство по установке от производителя. Там указана не только схема подсоединения проводов, но и должны быть расписаны условные обозначения фаз. Если чертеж не читается, осмотрите сам клеммник и отыщите соответствующую маркировку:

  • Фаза записывается буквами A, L либо P1, ответный провод на кабеле традиционно идет в коричневой оболочке.
  • Нуль – это B, N или же P2, к этим клеммам подключается жила в голубой оплетке.

По завершении монтажа выполняется проверка работы проточного водонагревателя. Нужно открыть все вентили на подаче и собственно кран, чтобы убедиться в герметичности соединений. Только после этого можно включать ТЭН. Напор воды должен быть небольшим, а ступень нагрева на приборе выбирается минимальная. Если все сделано правильно, уже через несколько секунд из крана потечет теплая вода. Таким же образом поочередно проверяются оба ТЭНа (если в корпусе их два), а затем бойлер включается на полную мощность.

Что учесть при выборе?

Еще до того, как купить проточный нагреватель, стоит оценить состояние проводки в ванной. Электроприборы без накопительной емкости оснащаются довольно мощными ТЭНами, а такую нагрузку выдержит не каждая бытовая сеть даже в квартире. На даче где-нибудь за городом для нее и 3-киловаттный водогрей может оказаться «тяжеловат», так что придется вести отдельную линию. Естественно, на нее ставится своя защита.

Чтобы подобрать характеристики автомата, можно воспользоваться нехитрой формулой: разделить мощность прибора на напряжение в сети и добавить 10% запаса. На том же примере, где проточный нагреватель воды потребляет 3000 Вт, получаются разные результаты:

  • Для квартиры, где в розетке стабильные 220 В: 3000 ÷ 220 х 1,1 = 15 (А) – то есть хватит обычной пробки на 16 А.
  • Для дачи с напряжением в 180 В: 3000 ÷ 180 х 1,1 = 18,3 (А) – берем автомат на 25 А.

Мощность и напряжение также влияют на выбор кабеля для подключения проточного водонагревателя. Указанных выше 2,5 мм 2 достаточно для прибора производительностью 5-5,5 кВт в однофазной сети и 16 кВт в трехфазной. Если модель водонагревателя не попадает в этот диапазон, нужно брать уже жилу на 4 мм 2 , а для редких видов техники на 19 кВт и выше – не меньше 6. Мощным агрегатам подходят силовые кабели типа ПВС 3х6.

Также проточные водонагреватели чувствительны к качеству жидкости, поскольку из-за высокой температуры ТЭНов на них часто нарастает известковая «шуба». Чтобы продлить срок их эксплуатации, желательно установить своими руками систему очистки как минимум от механических примесей, если вода поступает из скважины на даче. В квартире может понадобиться дополнительное умягчение.

Место монтажа водонагревателя лучше выбрать поближе к точке водоразбора, чтобы тепло не терялось по пути. Будет ли проточный нагреватель находиться под мойкой, над ней или полностью заменит смеситель – зависит от его конструкции. Однако не забывайте, что прибор во влажном помещении при неправильном подключении окажется опасным соседом. Помимо удобства в эксплуатации при подборе места обращайте внимание на близость душа – водонагреватель желательно ставить от него подальше, чтобы не попадали случайные брызги.

Неправильная подготовка стеновых отверстий, несмотря на всю простоту этой операции – не такая уж и редкая ошибка. Особенно часто домашние мастера промахиваются при монтаже кронштейнов для подвешивания водонагревателя, если над его корпусом оказывается полка или верхняя грань ниши. Чтобы не пришлось заново все переделывать из-за не влезающего на место прибора, не поленитесь дополнительно измерить расстояние от точек крепления до края верхней крышки.

Установка проточного водонагревателя несколько отличается – в зависимости от того, напорная или безнапорная модель оказалась в вашей ванной. Первые агрегаты спокойно переносят высокое давление в трубопроводе, так что особых требований к схеме монтажа не предъявляют. Со вторыми сложнее, поскольку избыточный напор на подаче приведет к разрыву внутренней емкости. Чтобы этого не произошло нужно, установить регулятор давления (РДВ). Работа нетрудная и также может быть выполнена своими силами:

Читать еще:  Процедура № полив винограда

1. Высечь участок трубопровода и припаять или сделать плашкой резьбы с двух сторон.

2. Намотать ФУМ-ленту, подсоединить запорный кран, а сразу за ним – переходник на механический фильтр.

3. Следующим в цепочке идет собственно редуктор – его прикручивают так, чтобы манометр оказался в верхнем положении.

4. Замыкает цепочку снова четвертной кран.

5. Отрегулировать работу РДВ с помощью специального винта, выставив стрелку прибора на допустимом для водонагревателя показателе (обычно 3 атм).

Главная ошибка – включение пустого водонагревателя в сеть по окончании монтажа. Хорошо, если у вас «умный» проточный нагреватель воды, в котором предусмотрена защита на такой случай. Но если ее нет, вы как минимум сожжете ТЭН, а то и оплавите проводку. Не забудьте наполнить бачок перед первым включением.

Установка проточного водонагревателя – алгоритм монтажа

В теплое время года коммунальные службы интенсивно занимаются ремонтом инженерных коммуникаций.

А для городских жителей наступает период отключений горячей воды.

Это явление создает дискомфорт в повседневной жизни – ведь к удобствам человек привыкает быстро, и любые лишения в этом плане переносит весьма болезненно. Спасти ситуацию поможет установка проточного водонагревателя.

Инструменты

  • пригласить специалиста;
  • выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

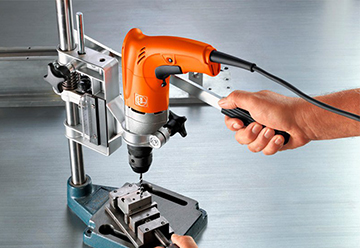

  • дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
  • сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
  • медный электрический провод: сечение выбирайте по мощности водонагревателя;
  • защитный автомат;
  • водопроводный ключ;
  • отвертка или шуруповерт;
  • пассатижи.

Подготовительные работы

Подготовка к монтажу начинается с проверки электросети. Собственно, сделать это надо еще до момента приобретения прибора. Иначе вы можете потратить деньги впустую – купите мощный водонагреватель, а потом выясните, что сети вашей квартиры его просто не потянут.

В магазинах продаются водонагреватели проточного типа мощностью от 3 до 27 кВт.

По количеству фаз проточники делятся на:

  • однофазные: их мощность не превышает 8 кВт. Эти приборы пригодны для установки в квартирах;
  • трехфазные – на 12-27 кВт. С их помощью можно обеспечить горячей водой загородный дом или общественное здание.

Обычно в городских квартирах устанавливают водонагревательный прибор мощностью 6 кВт.

Для его работы потребуется тока 27 А. В старых домах электросчетчики рассчитаны на 32-40 А.

Но ведь в доме будет работать не только проточник: в быту используется большое количество электроприборов.

Если маломощный прибор выдержит старая проводка, то под мощный водонагреватель вам придется прокладывать новую.

Поэтому под водонагреватель прокладывается отдельный кабель соответствующего сечения.

Например, для прибора мощностью 6 кВт этот параметр составит 4 мм 2 . Для семи-восьмикиловаттного потребуется кабель сечением 5 мм 2 . Под более мощное устройство – 13-16 кВт – прокладывается линия сечением 10-16 кВт.

Проверить допустимую мощность сети можно следующим образом:

  1. Выясните, какой автоматический выключатель установлен перед электросчетчиком – на вводе в квартиру.
  2. Перемножьте две величины: номинальный ток автомата и рабочее напряжение сети.

Так, при автомате на 16 А допустимая мощность составит:

16 х 220 = 3520 (3,52 кВт).

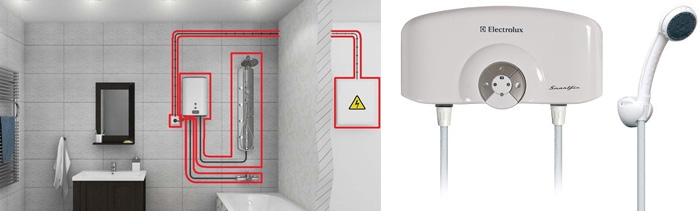

Место установки прибора

Далее определитесь с местом установки нагревателя. На это решение большое влияние оказывает тип прибора. Безнапорные нагреватели устанавливают в точке водоразбора – над раковиной или под ней, либо сбоку от крана. При этом желательно разместить электроприбор таким образом, чтобы исключить возможность заливания его водой. Хотя модели в исполнении IP24 и IP25 имеют хорошую влагозащиту.

Место установки должно выбираться таким образом, чтобы включение, механическая регулировка напора и температуры не доставляли пользователю неудобств.

Сверление отверстий под кронштейны

Завершается подготовительный этап сверлением отверстий и установкой в них дюбелей.

Кронштейны для подвешивания водонагревателя входят в комплект, так что вам остается только разметить по ним места крепления.

Делается это так:

  1. Возьмите в руки уровень и карандаш, и отметьте место установки проточника.
  2. Снимите верхнюю крышку с прибора, приложите к стене, выводя уровнем горизонталь и отмечая центры будущих отверстий.
  3. При помощи дрели просверлите отверстия под крепеж.
  4. Установите дюбели и шурупами прикрепите водонагреватель к стене.

Порядок установки оборудования

Проточный водонагреватель устанавливается в следующем порядке:

  1. Прибор монтируется в штатное положение.
  2. Производится его подключение к электроснабжению.
  3. Выполняется обвязка водопроводной трубой.
  4. Проводятся испытания водонагревательного узла на работоспособность.

Перед подключением нагревателя к электросети следует принять меры безопасности. Пренебрежение этим правилом может привести к получению электротравмы.

Подключение водонагревателя

Перед подключением проверьте положение прибора. Он должен быть ориентирован строго по вертикали и горизонтали. Малейшее отклонение может привести к поломке: ТЭН не будет полностью покрыт водой и быстро перегорит.

Если проверка дала положительные результаты, можете приступать к его подключению к инженерным коммуникациям.

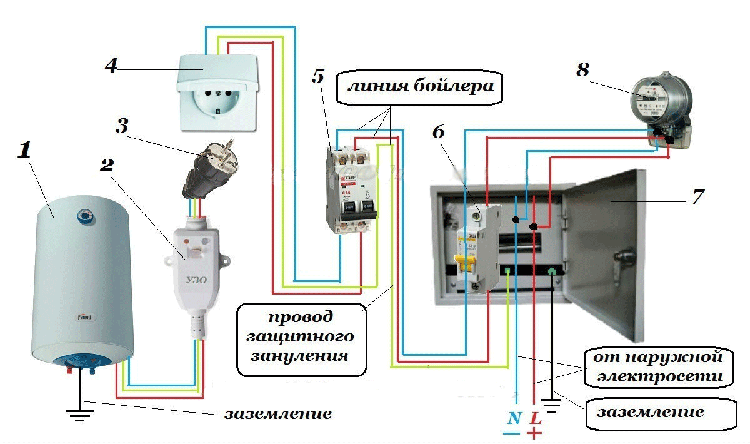

К электрической сети

Процесс подключения водонагревателя к электроснабжению производится в следующем порядке:

  1. Обесточьте сеть.
  2. Пропустите электрический кабель через отверстие в задней стенке водонагревателя (оно прикрыто резиновой заглушкой). Эту операцию следует выполнять до навешивания прибора на стену.
  3. Зачистите концы проводов и вставьте их в клеммную коробку, ориентируясь по цветовой маркировке.
  4. Надежно зафиксируйте каждый провод, тщательно затянув крепежные винты.

Провода заземления маркируются желто-зеленым цветом. Синий или голубой соответствует нулю, а белый, коричневый или красный – фазе. Объединение заземления с нулем недопустимо – такое действие опасно для жизни.

Подключение бойлера к электросети

Включение водонагревателя в стандартную розетку запрещено – в большинстве случаев они не заземлены. Для подключения водонагревателя выделяют отдельную линию, снабженную отдельным УЗО для аварийного отключения.

Подключая провода к винтовым зажимам, соблюдайте фазировку:

Практика показывает, что для обеспечения безопасности пользователей одного автомата недостаточно. В дополнение к нему необходимо установить УЗО на ток 32 А с дифференциальным током отключения 30 мА.

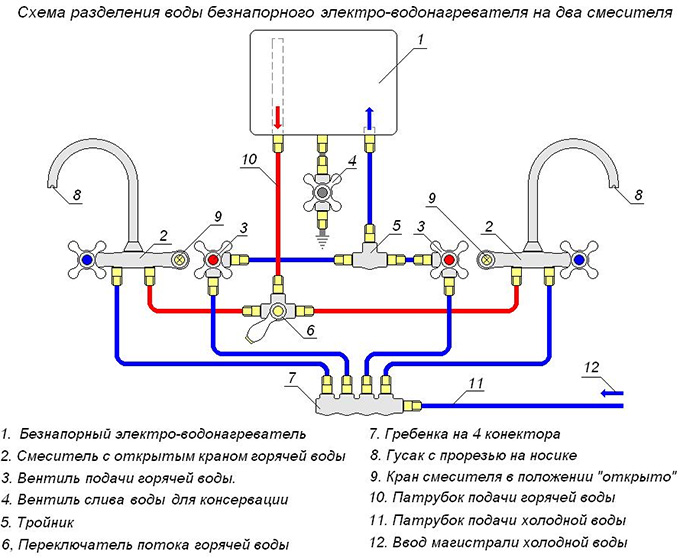

К водопроводу

Первый из них целесообразно применить в случае, если вы планируете использовать прибор только в периоды отключения центрального горячего водоснабжения.

Соединение водопроводной трубы и нагревателя осуществляется посредством душевого шланга (без лейки).

Ручка смесителя в этом случае будет играть роль переключателя между краном смесителя и водонагревателем:

  • в положении включения душа вода будет подаваться в нагреватель:
  • в положении «кран» вода будет поступать к водоразборной точке из системы водоснабжения.

Как только возобновится централизованное обеспечение горячей водой, отсоедините шланг от нагревателя, прикрутите к нему душевую лейку – и пользуйтесь услугами коммунальщиков.

Второй способ называют стационарным. Он требует присутствия в монтажной схеме отдельного вентиля, предназначенного для отсекания проточника от водопровода. Подключить проточник можно через отвод для стирального автомата. Для этого вам понадобится тройник и и ФУМ лента (или нитки).

Вентиль монтируется сразу после тройника. Но обратите внимание на его положение: если им будет неудобно пользоваться – сместите его в наиболее подходящее место.

Трубопровод от крана до проточника можно смонтировать из труб ПВХ, металлопластиковых. А можно задействовать и гибкую подводку. Вновь смонтированный водопровод можно прикрепить к строительным конструкциям скобами или спрятать его в стену либо в пол.

Заключение

Производители проточных водонагревателей позаботились о том, чтобы процесс их подключения был максимально простым и удобным. Но если у вас нет опыта электрика, лучше пригласите специалиста: иначе вы будете рисковать своим здоровьем и жизнью, выполняя незнакомые для себя операции. Проще обстоит дело с водой- здесь вы можете смело пробовать свои силы – если не боитесь гнева “затопленных” соседей.

Читать еще:  Прореживайте растения в пруду

Как подключить водонагреватель проточный: схема установки и монтажа

Отсутствие горячей воды приносит серьезные неудобства. Приобретение водонагревателя позволяет обеспечить автономную подачу кипятка. Компактность, неограниченный объем потребляемой воды, наличие системы регулирования температурного режима, эстетичный внешний вид – преимущества прибора проточного типа.

Особенности проточного водонагревателя

Отличие современной модели устройства – нагрев воды в момент использования. Проточный водонагреватель представляет пластиковый или металлический корпус с нагревательным элементом, датчиком потока. Включение дополнительных систем безопасности препятствует перегреву прибора. Основные характеристики проточного устройства:

  • размер;
  • вес;
  • тип нагревательного элемента;
  • потребляемая мощность;
  • скорость нагрева.

Модель проточного типа отличается компактными размерами, поэтому идеально подходит для небольших внутренних помещений. Вес оборудования не превышает 1 килограмма. У электрического водонагревателя большая потребляемая мощность, от которой зависит объем горячей воды за определенный отрезок времени. Для обеспечения кипятком всей квартиры расходуется более 7 кВт. Скорость нагрева зависит от мощности устройства: прибор от 10 до 27 кВт способен предоставить горячую воду в течение нескольких минут.

Принцип функционирования устройства проточного типа заключается в поступлении холодной жидкости в корпус, взаимодействии с нагревательным элементом. При прохождении через ТЭН вытекает вода заданной с помощью пульта или кнопок управления температуры – от 40 до 60 градусов.

Популярные модели

При выборе оборудования проточного типа необходимо учитывать мощность, от которой зависит скорость и время нагрева воды. Для регулярного принятия душа, мытья в ванной понадобятся приборы не менее 6 кВт. Модели 3-4 кВт можно поставить в летних домах, на даче. Для расчета мощности важно определить максимальное количество человек, которые будут пользоваться горячей водой, число кранов, температуру.

Критерии, по которым модели оборудования отличаются — тип нагревательного элемента, принцип функционирования, система управления. Основные виды проточных водонагревателей:

  • открытые;
  • закрытые;
  • напорные;
  • безнапорные;
  • гидравлические;
  • электронные.

Открытый тип водонагревателя – встроенная в металлический или пластиковый корпус проволочная спираль, закрытый – заключенный в латунную колбу ТЭН с регулятором температуры. Модель с медной трубкой, внутри которой расположена спираль, меньше подвержена образованию ржавчины и накипи.

Напорный нагреватель, представляющий небольшой накопительный резервуар, устанавливается на входе системы водоснабжения. Такая модель может обеспечивать кипятком несколько смесителей. Мощное устройство начинает функционировать, когда вода проходит через нагревательные детали под напором. Преимущества – быстрый поток кипятка, высокая скорость нагрева. Минусы – большой расход электроэнергии, обеспечение хорошей проводкой.

Безнапорный прибор отличается простой конструкцией, невысоким внутренним давлением. Устройство монтируется только на один кран, через который проходит незначительный объем кипятка. Преимуществом является низкая нагрузка на электропроводку. Минусы – маленькая мощность, слабый поток горячей воды.

Оборудование с гидравлическим (механическим) управлением характеризуется отсутствием регулирования мощности и режима сохранения указанных показателей или возможностью ступенчатого переключения параметров нагревательной детали. Слабый напор проточной жидкости – причина прекращения нагрева. Электронное управление обеспечивает подачу горячей воды в зависимости от объема циркулирующей жидкости и заданных значений температуры. Установление оптимального режима сокращает потребление электроэнергии.

Кроме технических характеристик, при выборе водонагревателя проточного типа важно учитывать удобство при применении, систему безопасности. Основные параметры – защита от перегрева, индикатор включения, фильтр. Наличие дополнительных элементов комплектации (фитинг, электрический провод, насадка для душа) обеспечит комфортное использование.

Способы подключения

Перед применением важно знать, как подключить проточный водонагреватель самостоятельно в домашних условиях. На выбор способа монтажа влияет система установки, наличие элементов комплектации и запасных деталей, условия для гарантийного обслуживания. Для введения в эксплуатацию бойлера или газовой колонки рекомендуется воспользоваться услугами профессионального мастера. Прежде чем закрепить устройство, нужно определить толщину стены, давление в системе водоснабжения, оценить состояние проводки. Установка электрического проточного водонагревателя происходит следующим образом:

  1. Проверить электросеть: переменный ток с напряжением в 220 Вт, трехжильный кабель из меди с диаметром 3х2,5 мм, защита 30 А, обязательное заземление.
  2. Выбрать место, куда подключать прибор.
  3. Закрепить устройство.
  4. Подсоединить к электричеству.
  5. Подключить воду.

После проверки электропроводки выбирается место присоединения водонагревателя: над или под раковиной, сбоку от смесителя. Если в комплектации к прибору идет шланг с насадками, нужно устанавливать точку фиксации дополнительных деталей. Главный фактор при определении места – доступность к блоку управления для регулирования напора, температуры. Для обеспечения кипятком кухню, ванную комнату, душевую подключаться рекомендуется к загруженной точке водоразбора или стояку. Маломощные или безнапорные оборудования фиксируются возле используемого крана.

Основные виды креплений для проточного устройства – специальные петли и кронштейны, которые должны устанавливаться в отверстия в стене. Элементы уже входят в начальную комплектацию. Устанавливать проточный водонагреватель нужно в горизонтальном положении относительно плоскостей во избежание образования воздушных пробок, неполного заполнения водой нагревательных приборов, что приводит к поломке устройства. Этапы монтажа:

  1. Поставить водонагреватель на отметку выключения.
  2. Обозначить место для отверстий с помощью монтажной пластины, которая входит в комплектацию к товару.
  3. Просверлить дрелью дыры в стене.
  4. Вставить дюбеля, вкрутить шурупы.
  5. Открыть панель устройства, проделать отверстие для поступления воды.

После монтажных работ начинается соединение конструкции к электропитанию с помощью установки кабеля, идущего в комплекте, в специальное отверстие за резиновой заглушкой на задней панели водонагревателя. Перед подключением необходимо зачистить провода, вставить фазу, ноль и заземление в распределительную коробку и зафиксировать крепежными винтами. Без заземления, щитка с автоматическим устройством отключения закреплять прибор, проводить электричество запрещено.

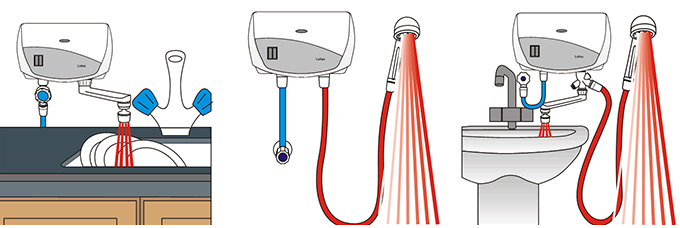

Способ подключения к водопроводу зависит от модели оборудования. Маломощные виды, которые устанавливаются на одну точку подачи жидкости, оснащены душевой насадкой для выхода кипятка. Гибкий шланг со скрученной лейкой или стационарная металлическая, пластиковая труба присоединяется к свободному выпускному отверстию, откручивается рядом расположенный вентиль.

Для мощных водонагревателей используются отводные переходники, которые соединяют 4 вентиля в трубах с горячей и холодной водой. Для нагрева и циркуляции жидкости клапаны, установленные на приборе, должны быть открыты, вентили, расположенные на трубах – закрыты. Подключить оборудование можно к центральной системе водоснабжения, бойлеру, даже бассейну или колодцу с очистительным фильтром.

Основные виды поломок

Типы неисправностей проточных водонагревателей:

  • неисправность электропроводки;
  • появление ржавчины, накипи на нагревательных элементах;
  • перегрев оборудования;
  • износ ТЭНа или проволочной спирали;
  • установки высоких температурных показателей при низком давлении в водопроводе.

Проточные водонагреватели обладают высокой мощностью, поэтому для установления прибора требуется прокладывание отдельной линии передач. Причина поломок при отсутствии монтажа электросети – скачки напряжения. Во избежание выхода проточного устройства из строя перед использованием нужно проверить давление и напор воды, запрограммировать температуру нагрева, установить защитные фильтры. В случае поломки рекомендуется обратиться к профессиональным мастерам.

Отзывы покупателей

Сколько может стоить проточный водонагреватель, зависит от модели товара. Цена оборудования большая из-за потребляемой мощности. Приборы «Термекс», «Эван», «Электролюкс» отличаются компактными размерами, высокой скоростью нагрева, дополнительными встроенными элементами для безопасного использования. При выборе водонагревателя нужно обращать на технические характеристики модели.

Проточный тип устройства для нагрева воды пользуется спросом из-за частых отключений в летний период. Мощные электроприборы требуют тщательной подготовки к проведению монтажных работ для правильного подсоединения. Соблюдение условий эксплуатации, своевременная диагностика неполадок увеличит срок службы водонагревателя.

Порядок установки проточного водонагревателя

Бойлер незаменим в частных домах, а также в регионах, где часто отключают горячую воду. Многие потребители выбирают модели без накопителя, так как они имеют компактные размеры. Перед их монтажом нужно изучить инструкцию, как установить проточный водонагреватель в ванной, чтобы не допустить ошибки.

Проточный водонагреватель — небольшое по размерам устройство, которое нагревает протекающую через него воду.

Читать еще:  Размещаем пруд в саду

Принцип проточного нагревания воды

Водный поток нагревается, проходя через ТЭН. Чем он мощнее и чем меньше напор, тем выше будет температура. Бойлер имеет небольшие габариты за счет отсутствия накопителя. По этой же причине после открытия крана течет сразу горячая вода: не нужно ждать, пока нагреется весь объем устройства.

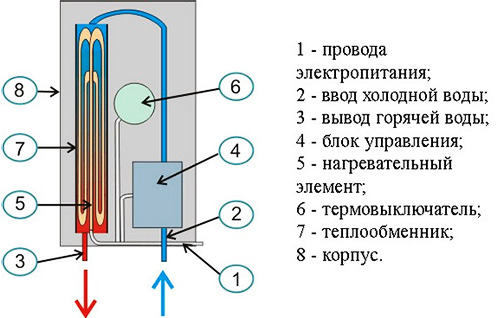

Внутреннее строение прибора

Главная деталь — это нагревательный элемент.

Проблема обеспечения электроэнергией

Недостаток проточных устройств — большое потребление электричества. Мощность составляет примерно 7 кВт, что сравнимо с потреблением целой квартиры.

Критерии выбора водонагревателя

Главный параметр прибора — энергопотребление. От этого зависит, сколько электричества он будет расходовать и насколько горячая будет вода. Для квартиры на время сезонных отключений подойдут устройства на 3-7 кВт. Они подключаются к бытовой розетке 220 В. Для частного дома или промышленного помещения лучше купить агрегат от 18 кВт, он работает от сети 380 В.

Проточный водонагреватель не накладывает ограничений на объём нагреваемой воды.

По способу управления водонагреватели делятся на электронные и гидравлические. Первые регулируются микроконтроллерами, все параметры настраиваются точно. Их недостаток в высокой цене. Гидравлика переключает режимы напором воды. Она проще в эксплуатации и ремонте.

Популярные модели

Для квартиры лучше выбрать прибор Thermex Stream 700. Он имеет в комплекте насадку для душа, кран с переходником и набор крепежей. Устройство простое — с левой стороны вход для холодной воды, с правой — выход для горячей. Есть фильтр, который задержит частицы крупнее 2 мм. Максимальная температура — 50 °C.

Еще одна хорошая модель для квартиры — Electrolux NPX6 Aquatronic Digital. Мощность — 5,7 кВт, этого достаточно для небольшой семьи. Прибор имеет электронное управление. Преимущество в стабильном нагреве и простом монтаже. Недостаток устройства — маленькая мощность для зимнего периода.

Третье место рейтинга — Timberk WHE 5.5 XTR H1. Греет воду до 60 °C. Экономно потребляет электричество, но при этом имеет хорошую производительность. Устанавливается вертикально с нижней подводкой.

Расчет мощности прибора

Производительность проточного бойлера рассчитывается в литрах в секунду. Можно посчитать, какое устройство понадобится для имеющихся условий. Для этого удельную теплоемкость воды (4,2) нужно разделить на разность температуры. Величину умножить на расход. Например, нужно нагреть воду с 10 до 40 °C. Расходуется 12 л/мин или 0,2 л/с. Для этих параметров нужен агрегат мощностью 25 кВт.

Инструкция по монтажу электрической модели

Перед началом работ нужно изучить всю документацию, которая идет в комплекте к бойлеру. Есть несколько хитростей, которые помогут установить его так, чтобы он работал дольше гарантийного срока.

Проверка электросети и подготовка

Современные приборы имеют большую мощность. Не каждая проводка сможет выдержать таких потребителей энергии. Поэтому перед покупкой нужно оценить, насколько надежная в квартире электропроводка.

Для безопасности нужно помнить о заземлении устройства. Минимальное сечение кабеля должно быть 3×2,5 мм, а если стена нагревается, лучшим решением будет увеличить толщину.

Выбор места для установки

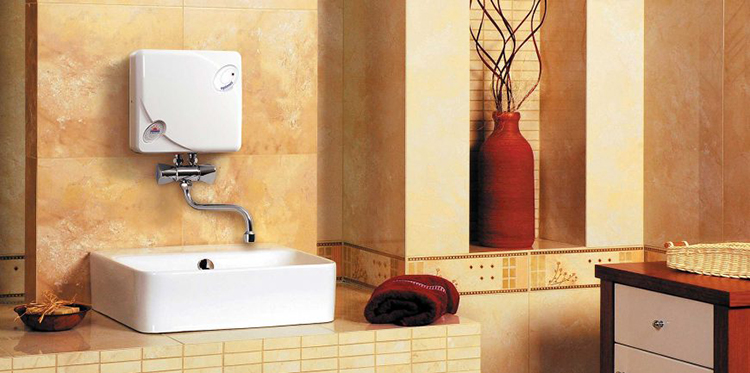

Удобнее всего повесить водонагреватель в ванной комнате над раковиной. Если предусмотрен душевой шланг, тогда подвешивают над ванной. Маленькие устройства можно спрятать в тумбе под раковиной.

Некоторые приборы защищены от попадания брызг. Если защиты нет, нужно устанавливать в самом сухом месте. В случае раздельного санузла монтаж нагревателя в туалете — это не лучшее решение, так как на нем располагаются кнопки регулировки напора и температуры.

Выбор места расположения водонагревателя определяется удобством и безопасностью .

Порядок монтажа на стену

Петли и кронштейны для подвешивания устройства продаются в комплекте с ним. Остается только сделать отверстия. Важно повесить прибор строго горизонтально. Иначе в нем будут появляться воздушные пробки, что грозит выходом из строя деталей.

Подключение к электросети

Нужно отключить электричество в квартире и протянуть кабель через отверстие в задней стенке водонагревателя. Далее бойлер вешают на дюбель-гвозди и проверяют уровнем. Теперь нужно подключить провода внутри, в соответствии с цветной маркировкой. Они зачищаются и вставляются в клеммную коробку. Зафиксировать их можно, затянув клеммные винты. Подключать агрегат можно только при наличии заземления и устройства автоматического отключения. Его ставят в распределительный щиток.

Варианты подключения воды

Существует два варианта соединения с трубами: выше уровня на стене и ниже уровня под раковиной. Водонагреватели имеют вход для холодной воды и выход, который нужно подключить к смесителю. Недорогие модели на выходе имеют душ. Во время монтажа нужно не забывать все места соединений и шланги с прокладками закрывать фум-лентой, чтобы избежать протечек.

В загородном доме можно подсоединить нагреватель к колодцу или скважине, но обязательно с фильтром, иначе не будет действовать гарантия производителя.

Как установить газовый водонагреватель

Бойлер, который работает от газа, отличается большей экономичностью, чем электрические приборы. Но недостаток его в сложном подключении и необходимости получения разрешения.

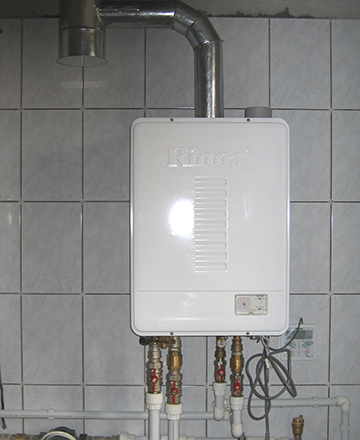

Газовый водонагреватель — устройство для нагрева воды за счёт энергии сгорания газа.

Согласование и соблюдение норм

Для установки дома газовой колонки нужно составить проект и получить на него одобрение.

Главные правила проводки газа:

  • высота потолков — не ниже 2 м;
  • объем помещения — не менее 7,5 м³;
  • диаметр дымохода — 110-130 мм.

Монтаж должен производиться специалистами, иначе устройство снимается с обслуживания и гарантии.

Правила демонтажа старой газовой колонки

Заменить прибор на новый гораздо проще, потому что не нужно подключать его к системе.

  1. Перекрыть газ.
  2. Снять гибкий шланг, а если подключение устаревшее, через металлическую трубу, то ее нужно отпилить.
  3. Перекрыть воду.
  4. Вытащить трубу из дымохода.
  5. Снять прибор со стены.

Газовый водонагреватель, стал незаменимым в помещениях, где нет горячего водоснабжения.

Важно не повредить трубы, иначе их придется менять.

Инструкция по установке новой газовой модели

Перед началом монтажа нужно проверить дымоход и герметичность всех трубок. Если они изношены, лучше купить новые, так как это грозит утечкой газа. Отверстие дымохода должно находиться на самой высокой точке крыши и должно быть закрыто козырьком.

После подготовительных работ нужно снять переднюю панель на нагревателе. Для этого вытащить регулятор мощности и открутить крепеж. Корпус повесить на дюбель-гвозди. Он должен крепко держаться на своих кронштейнах, а не опираться на водяные и газовые трубы.

Гибкий шланг подсоединить к холодной воде на входе. На выходе соединить шланг с горячим смесителем.

После этого можно монтировать газовый шланг. Нужно проверить место соединения: намылить его и открыть газ. Если пузырей нет, все в порядке.

Последний этап — установка гофры дымохода. Один конец подсоединяют к прибору, а другой вставляют в вентиляцию. После этого можно собирать лицевую панель нагревателя.

Преимущества проточных моделей

Главное достоинство водонагревателей — компактные размеры. У них нет накопительного бака, поэтому их можно разместить под раковиной или в небольшом шкафу.

Устройство позволяет получать горячую воду непрерывно. В случае с накопительными моделями придется ждать несколько минут или часов, пока нагреется очередная партия.

Устройство стоит меньше, чем накопительные аналоги. Оно проще в обслуживании и ремонте.

Рекомендации по эксплуатации и обслуживанию

Соблюдение правил пользования прибором — залог его долгой службы. Важно следить за чистотой фильтра и периодически его менять. Раз в год можно проводить профилактические мероприятия: затягивать крепления, продувать трубы, удалять грязь.

На газовых колонках нужно проводить те же мероприятия, а также менять уплотнители, чистить горелку и форсунку. Ремонт и обслуживание нужно проходить только в лицензированных фирмах у специалистов.

Ссылка на основную публикацию
Adblock
detector
