Схемы подключения датчика движения

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

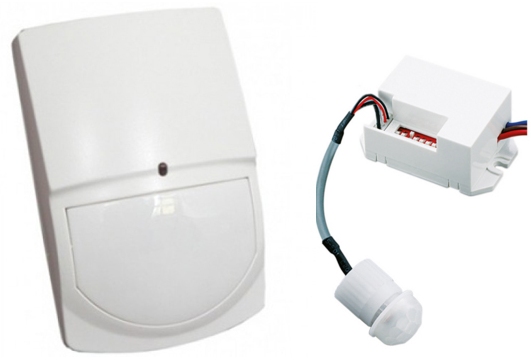

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

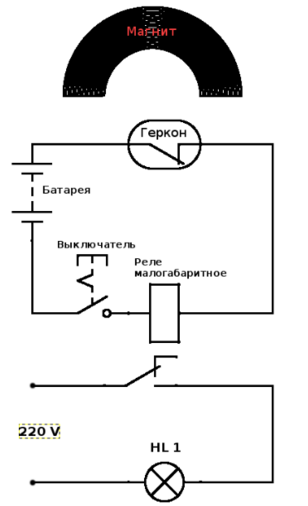

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

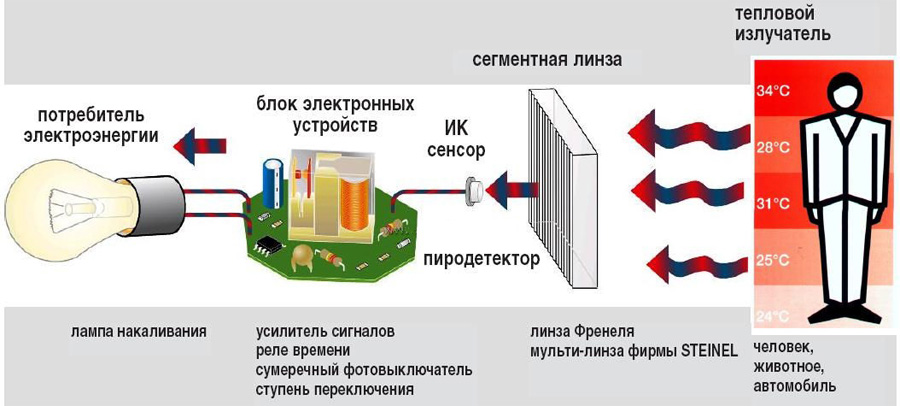

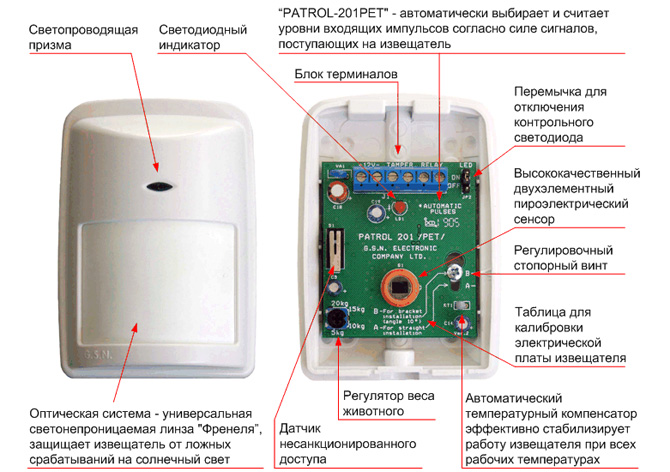

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

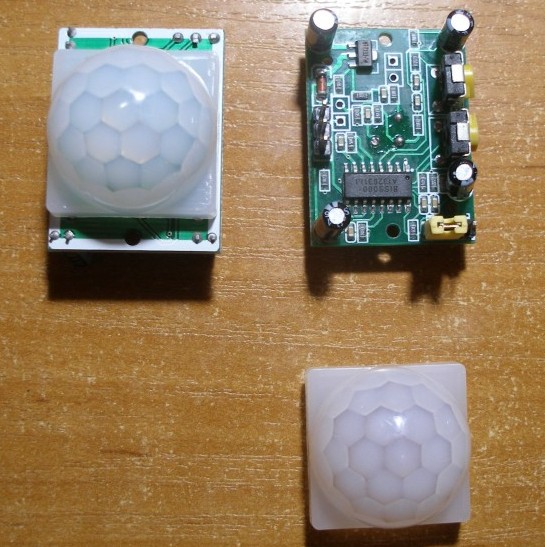

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

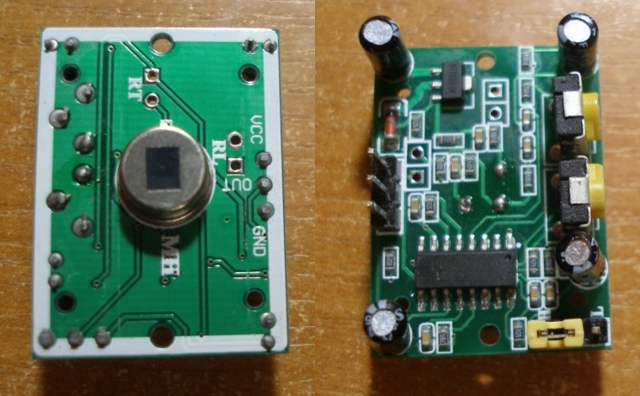

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

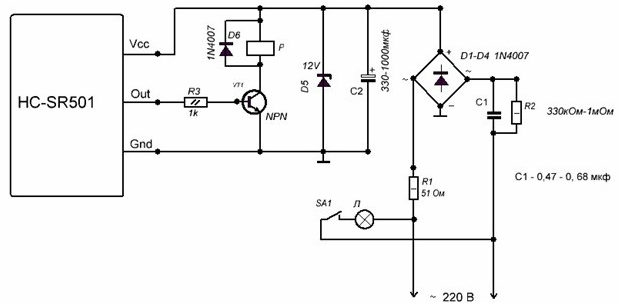

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Подключение датчиков движения. Виды и схемы. Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения
По месту расположения:
  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
По принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
По виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
По конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
По типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).
Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере
Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

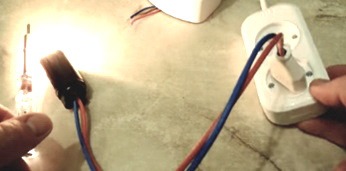

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Читать еще:  Прогрев почвы в теплице навозом

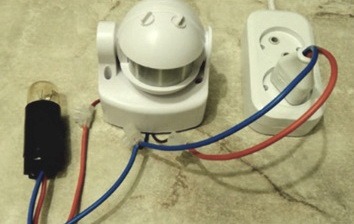

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

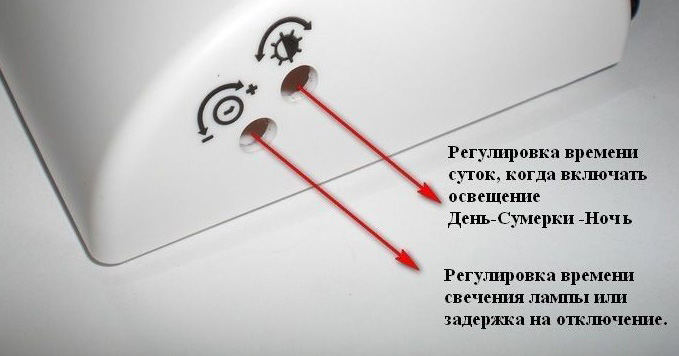

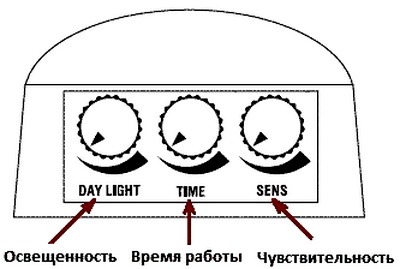

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

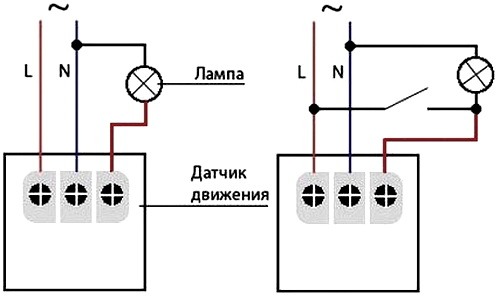

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

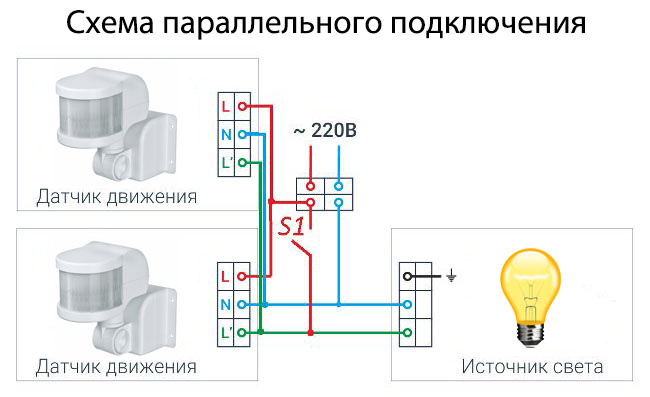

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

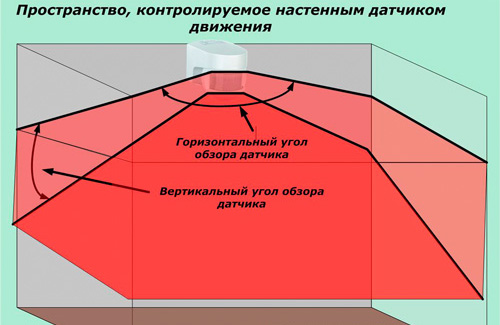

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

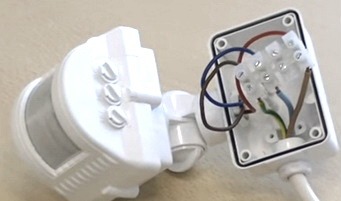

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.

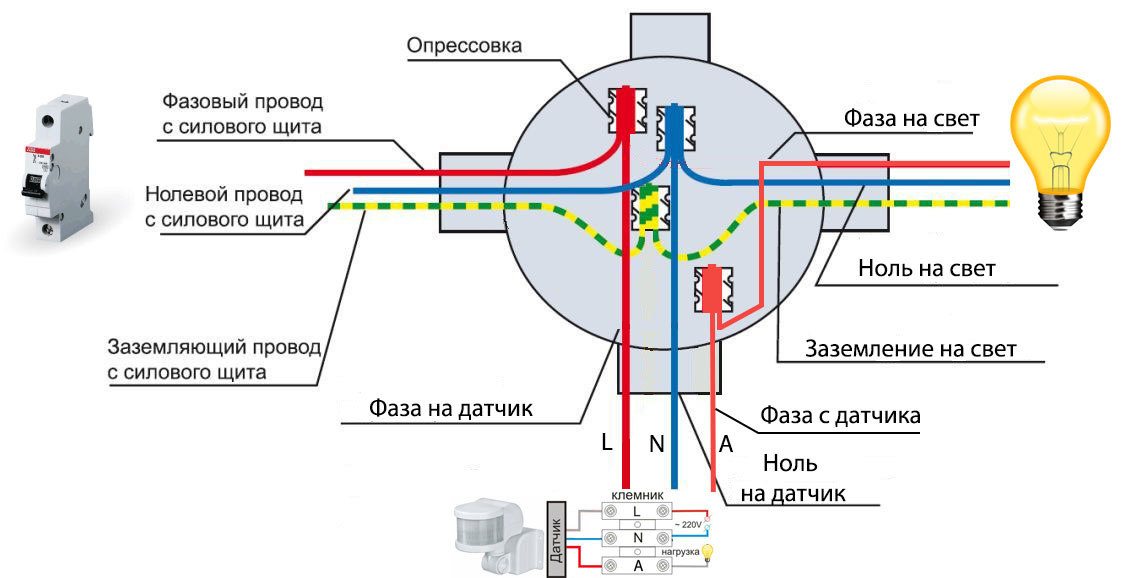

  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Как подключить датчик движения к лампочке

Владелец жилья может существенно улучшить комфортность управления освещением в доме, установив датчик, автоматически выключающий и включающий лампочку. Рассмотрим порядок установки такого оборудования, возможные схемы подключения и прочие сопутствующие моменты.

Принцип работы

Датчик движения позволяет автоматически управлять коммутацией электрической сети. Принцип работы детектора предполагает срабатывание, если степень освещённости уменьшается ниже предусмотренного значения.

Прибор улавливает колебание волн в инфракрасном диапазоне, реагируя на движущийся объект, попадающий в поле действия элемента. Возможности настройки предполагают регулировку продолжительности действия устройства.

Внешне датчик выполнен в виде пластиковой коробки с проёмом, закрытым плёнкой с линзой Френкеля, отслеживающей попадание в зону влияния устройства движущегося объекта.

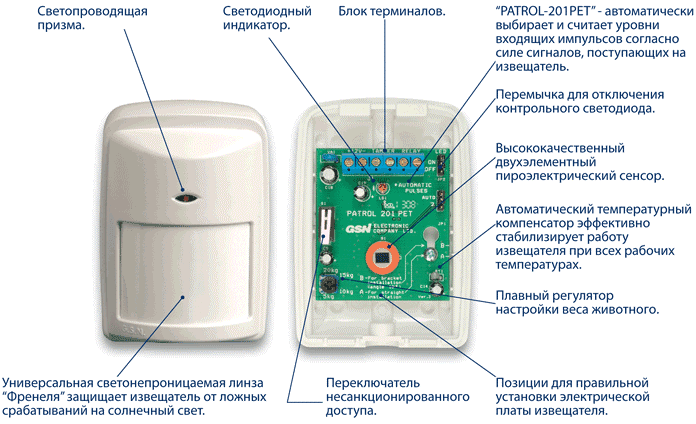

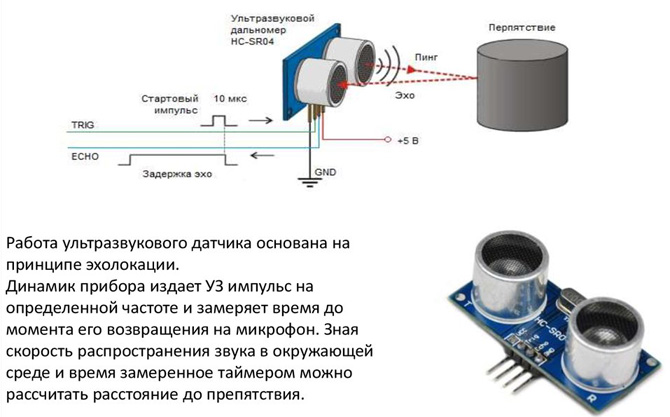

Также разработаны датчики, срабатывающие от ультразвука и микроволнового принципа действия.

Виды и цена датчиков

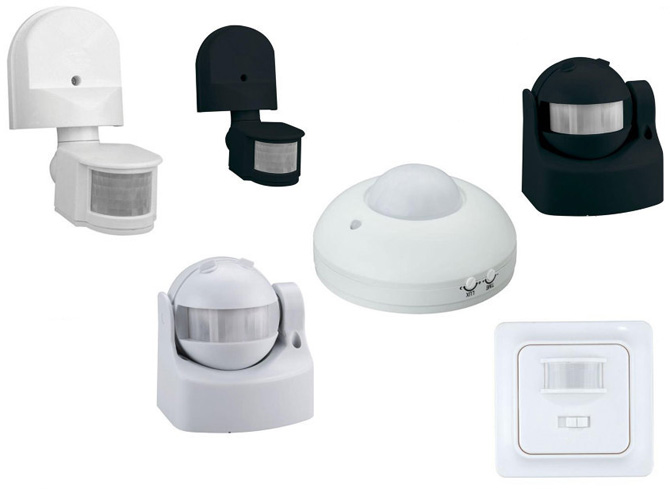

Предлагаются различные виды устройств, различающиеся по условиям применения и особенностям конструкции. В зависимости от условий эксплуатации, различают следующие разновидности данных элементов:

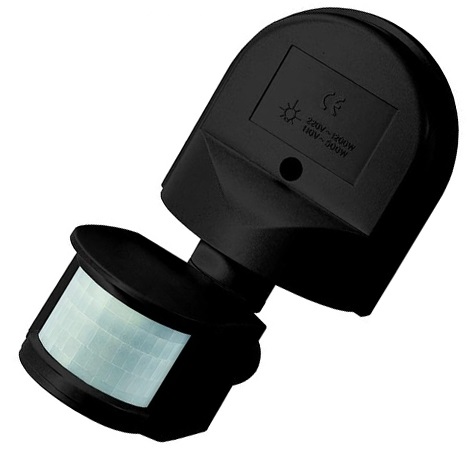

  1. Уличные – используемые вне дома. Отличаются более широким спектром действия от 100 до 500 м. Данные устройства подойдут для установки на придомовой территории.
  2. Комнатные – устанавливаются внутри помещения. Такие устройства не рассчитаны на эксплуатацию в условиях значительного перепада температуры и влажности окружающей среды и должны применяться внутри помещений.
Читать еще:  Флокс метельчатый выращивание в саду

В зависимости от принципа действия, различают приборы, работающие по следующим принципам:

    Ультразвуковым – улавливающими волны соответствующего спектра.

Ультразвуковой
Инфракрасным – определяющими степень освещённости.

Инфракрасный

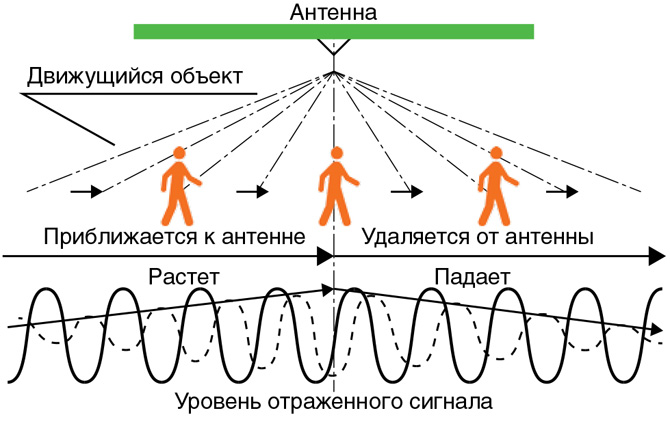

Микроволновым – функционирующим по принципу радио локатора.

Микроволновой

Стоимость указанного оборудования колеблется в пределах от 400 до 900 рублей и выше, в зависимости от следующих факторов:

  • типа,
  • характеристик,
  • престижности фирмы производителя,
  • условий применения.

Наиболее дорогие из представленных – микроволновые, предполагающие уличное использование.

Преимущества и недостатки оборудования

Использование указанных автоматических элементов позволяет пользователю добиться следующих преимуществ:

  • повышение уровня комфортности – управление освещением производится автоматически, без участия пользователя;
  • экономии энергоресурсов;
  • возможности получения дополнительных опций с помощью одного прибора – датчик может сигнализировать о появлении стороннего объекта, возникновении пожара и в других ситуациях.

Недостатки связаны с необходимостью приобретения дополнительного оборудования и усложнением схемы домашней электрической сети.

Сколько будет потреблять электроэнергии датчик

Уровень собственного потребления энергии указанными приборами весьма незначителен. В зависимости от характеристик прибора, он может расходовать от 0,05 до 5 кВт*ч. Но его использование позволяет значительно снизить размер потребления энергии, что компенсирует дополнительный расход самим прибором.

Как правильно выбрать датчик

Оборудование следует приобретать, с учётом следующих моментов:

  • условий применения – в зависимости от установки на улице или в комнате;
  • расположения устройства – это определяет требования к крепежу и виду оборудования;
  • угла обзора – если прибор будет контролировать вход и выход, достаточно 180°, для потолочных устройств потребуется круговой доступ сферы действия;
  • настройки времени действия – данный вопрос особенно актуален, если приборы устанавливаются в больших помещениях при одновременном использовании нескольких устройств.

Также необходимо учесть финансовые возможности владельца, чтобы подобрать устройство с достаточными характеристиками, одновременно устраивающее покупателя по цене.

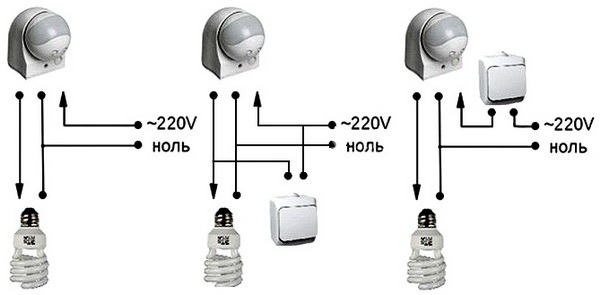

Схемы и подключение датчика

Датчик может подключаться по различным схемам, в зависимости от условий использования и поставленных задач. Рассмотрим детальнее возможные схемы подключения.

С выключателем

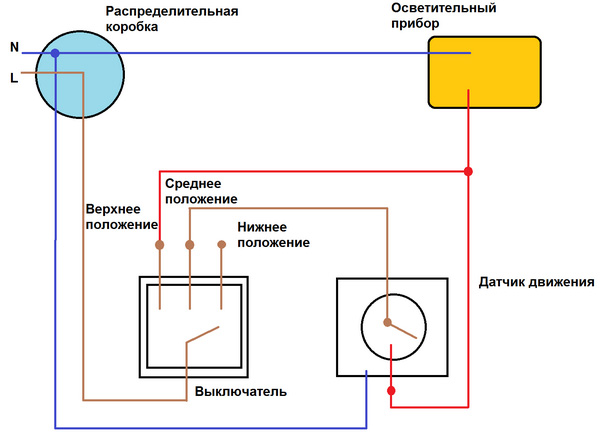

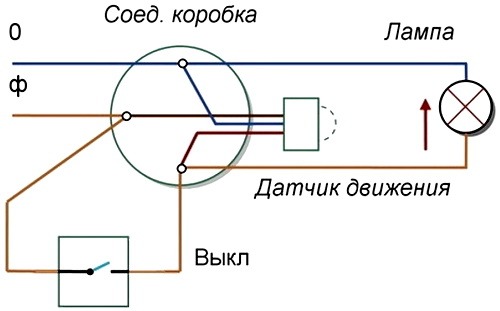

Если прибор подключается с выключателем, применяется следующая схема:

Этот способ удобен, когда необходимо исключить самопроизвольное выключение света, если человек находится в комнате, не двигаясь. В данном случае применяется трёхпозиционный выключатель.

Подключение производится с учётом следующих моментов:

  • нулевой провод из распределительной коробки разводится на датчик и к осветительному прибору;
  • фазный провод – к соответствующему контакту выключателя на его входе;
  • второй контакт датчика подводится к средней клемме выключателя;
  • осветительный прибор также подключается к верхней клемме выключателя.

В этом случае управление светом производится с использованием выключателя.

Без выключателя

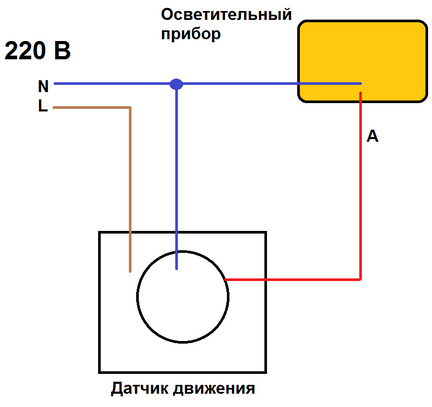

Возможна более простая схема, без использования выключателя:

Для подключения необходимо:

  • от нулевого провода в распределительной коробке подсоединить датчик и осветительный прибор;
  • фазный провод подводится к осветительному прибор через датчик, по аналогии с обычным выключателем.

В данной ситуации включением и выключением освещения управляет исключительно датчик.

Схема с пускателем или контактором

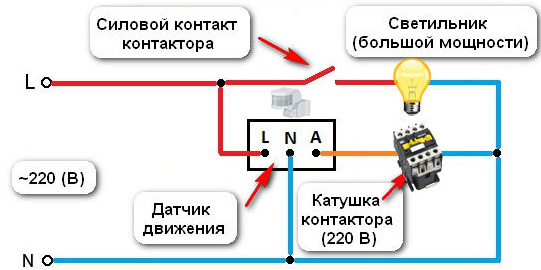

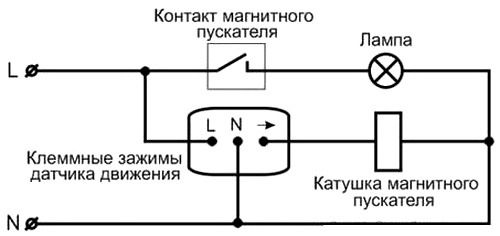

Применение схемы с пускателем и контактором необходимо в случае использования оборудования с мощностью более 1 кВт, что не часто встречается в домашних условиях:

В данной ситуации ток подводится через пускатель, а датчиком управляется контакторная катушка. Выход на датчике подключается к катушке, с объединением нулевых проводов.

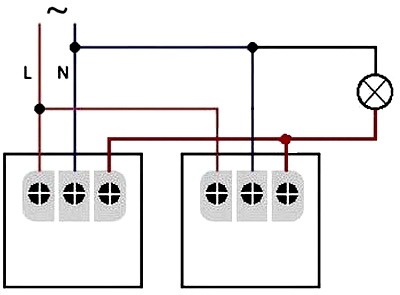

Подключение двух датчиков

При сложной конфигурации помещения, в комнате может устанавливаться несколько осветительных приборов, с необходимостью их раздельного включения и выключения. В этом случае может устанавливаться несколько автоматических устройств, подключаемых по следующей схеме:

Принцип работы приборов предполагает следующее:

  • при входе в длинный коридор свет включается;
  • при подходе ко второму сенсору, включается следующий источник, без выключения предыдущего;
  • при повороте за угол, срабатывает следующий датчик, без выключения остальных;
  • когда коридор покинут, свет выключается.

Число устройств не лимитируется и зависит от условий помещения.

Схемы подключения к трёхпроводной сети

Настройка и тестирование датчиков

После установки прибора, необходимо его настроить для обеспечения правильной работы, выполнив следующие действия:

  • регулятором на корпусе устройства устанавливается степень освещённости для срабатывания;
  • с помощью второго регулятора настраивается продолжительность задержки выключения;
  • устанавливается угол поворота, в зависимости от зоны, которая должна быть охвачена.

После завершения настройки прибор тестируется, путём опробования. Если отдельные параметры не устраивают пользователя, необходимо дополнительное регулирование.

Неполадки в работе или ошибки подключения

Использование датчиков движения для освещения может быть сопряжено со следующими неполадками, вызванными неисправностью оборудования или ошибками в ходе подключения:

  • неправильным подводом фазы и нуля – с точки зрения обеспечения безопасности, устройство подключается с разрывом фазного провода, по аналогии с выключателем;
  • ложным срабатыванием – если сенсоры расположены неправильно или на них воздействуют непредвиденные факторы в виде теплового излучения, веток деревьев и пр.;
  • безосновательным включением сразу после отключения – при направлении на прибор светильника или другого источника света;
  • неправильным использованием – при установке настенного прибора на потолок или применении комнатного устройства на открытом воздухе;
  • влиянием бликов и воздушных потоков – сквозняк или отражение солнечных лучей может вызвать самопроизвольное срабатывание элемента;
  • повреждением или загрязнением чувствительного элемента – в результате снижается чувствительность устройства.

Чтобы избежать неполадок, установкой прибора должен заниматься квалифицированный электрик. Прибор следует проверить перед приобретением, чтобы исключить наличие видимых дефектов. Подключение должно осуществляться строго по схеме.

Использование датчиков автоматического управления освещением позволяет вывести степень домашнего комфорта на новый уровень. Но необходимо правильно подобрать и установить прибор, чтобы исключить возможные неполадки.

Подключение датчика движения для освещения

Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.

Что выбрать из датчиков движения

Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:

  • микроволновые;
  • ультразвуковые;
  • инфракрасные;
  • активные;
  • пассивные.

В первых для мониторинга подаются микроволны, которые схожи с теми, которые применяются в мобильных телефонах или печках. Если отражение волны меняет свой диапазон, тогда происходит срабатывание. Ультразвуковые приборы посылают звук высокой частоты, который не улавливается человеческим ухом. Инфракрасные применяются чаще всего. Такие датчики перемещения излучают особый световой спектр, который и служит индикатором. Активные датчики движения работают в паре с приемником.

По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:

Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:

Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:

Читать еще:  Садовая мебель из бревен

Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

  • наличие препятствий;
  • помехи;
  • угол;
  • чистота;
  • номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

  • расположение ближе к двери;
  • избегать центральной части стены;
  • правильное расположение по отношению к источникам света;
  • необходимость монтажа нескольких датчиков;
  • правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Возможные схемы подключения

Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:

  • прямую;
  • с выключателем;
  • с фотореле;
  • с пускателем.

Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.

Процесс монтажа

Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:

  • перфоратор;
  • отвертка;
  • съемник изоляции;
  • клеммник;
  • наконечники на провод;
  • дюбеля и саморезы.

Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.

Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход – провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.

В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.

Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому – фаза, а третий провод уходит на потребителя.

Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

Подключение нескольких датчиков

Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.

Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.

Настройка прибора

Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:

Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное – десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.

Заключение

Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.

Установить «Триколор ТВ»

Электрокамины с эффектом живого огня + видео

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
