Схема подключения видеодомофона

Видеодомофон становится привычным атрибутом у входа в подъезды многоквартирных домов и дарит комфорт и ощущение защищенности в частных домовладениях. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Использование видеодомофона позволяет оградить себя от нежелательных гостей и подозрительных лиц, не вступая с ними в прямое общение. Несмотря на то, что прибор очень прост в использовании, степень защиты, которую он обеспечивает, очень велика.

Как подключить видеодомофон?

Прежде чем приступить к самостоятельному монтажу видеодомофона, внимательно изучите всю имеющуюся документацию к данному оборудованию. Увы, неверные действия способны полностью вывести из строя компоненты системы домофона. В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы:

• сечение кабеля,
• высоту установки панели вызова,
• угол обзора видеокамеры и многое другое.

Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой.

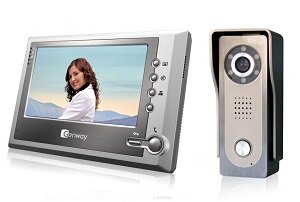

Основные части любого видеодомофона: вызывная панель и монитор

Вызывная панель или аудиовидеомодуль устанавливается снаружи возле входной двери либо у калитки ворот. У нее есть кнопка вызова, нажав на которую посетитель сообщает о своем желании войти внутрь. Именно поэтому эта панель называется вызывной. Кроме того в этот прибор встроены миниатюрная видеокамера, микрофон, лампочка, работающая
в инфракрасном диапазоне, и динамик.

Место установки вызывной панели должно соответствовать следующим критериям:

• телекамера должна быть защищена от прямых солнечных лучей;
• на аудиовидеопанель не должны попадать дождь, град, снег и т.д;
• угол обзора панели должен быть оптимальным, при рекомендуемой высоте монтажа 150 –160 сантиметров от поверхности земли;
• место установки не должно подвергать вызывную панель сильным вибрациям.

Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь. Сравнение поможет Вам в выборе.

Чем подключать?

Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними. Профессионалы советуют:

1. Если расстояние между ними не превышает пятнадцати метров, то можно использовать для подключения практически любой кабель, хотя предпочтение следует отдать компьютерной витой паре и комбинированному кабелю (КВК).
2. При расстоянии до 30 м использовать провод с сечением 0,22 мм 2 . При расстоянии от 30 до 50 м – 0,4 мм 2 .

Прокладывая кабельные линии, закладывать кабель КВК и компьютерную пару одновременно. Последняя может пригодиться в процессе эксплуатации домофона для добавляемых нагрузок. Например, еще одной вызывной панели или автономного питания электрического замка.

Как подключать?

1. Очень важно правильно подключить провода к контактам, которые отвечают за передачу аудиовидеосигналов, а также «+» и «-». При неверном подключении может выйти из строя весь канал видеодомофона.
2. Следует учесть, что при подключении вызывной панели к видеодомофону нельзя ориентироваться на цвет кабелей. У различных производителей провода подключения:
   • аудио (Audio),
   • видео (Video),
   • общий (Ground или «-»)
   • «+12В» (ACC)

окрашены в разные цвета. Менять окраску провода – право производителя, поэтому при монтаже необходимо пользоваться инструкцией подключения и прилагаемой электрической схемой. Подключать провода нужно не по расцветке, а по функциональному назначению. Инструкции или схемы подключения можно взять у продавца видеодомофона или найти в интернете.

Варианты подключения

Несмотря на то, что назначение проводов у всех видеодомофонов одно и то же, способ подключения у приборов разных производителей различается. В основном модели видеодомофонов, присутствующие на рынке, имеют четырехпроводную схему
подключения, где каждому сигналу соответствует отдельная жила, но иногда встречаются и двухпроводные образцы.

У домофонов большинства производителей со схемой, подобной системам фирмы Commax, с обратной стороны имеются четыре разъема для подключения четырех видеомодулей с набором контактов (аудио, видео, общий и «+12В»).

Схемы видеодомофонов, подобных моделям InfiniteX, имеют с обратной стороны всего четыре контакта, но при этом они тоже могут работать одновременно с четырьмя вызывными блоками. К этим контактам можно параллельно присоединить от
1 до 4 аудио/видеомодулей. Используя переключатели, на каждом аудио/видеоблоке выставляют их порядковый номер.

Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi.
С каждым годом к основным функциям домофонов, а именно: идентификации посетителей и возможности удаленного управления входными замками – добавляются новые, дополнительные:

Схема подключения видеодомофона Commax

Общая схема подключения:

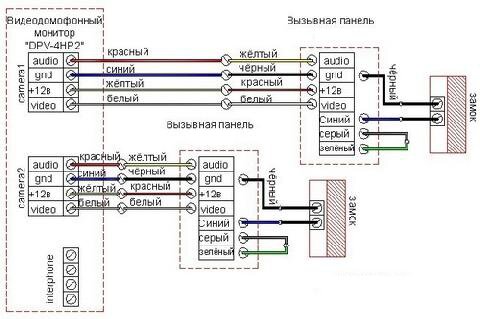

Схема подключения Commax DPV-4HP

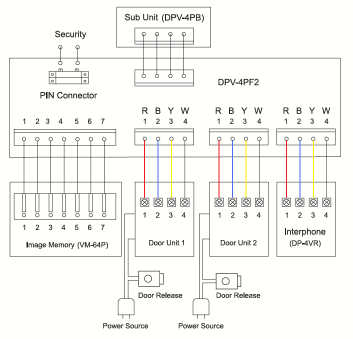

Схема подключения видеодомофона Commax DPV-4PF2

Не нравится качество видео? Здесь Вы узнаете какие камеры лучше использовать для онлайн видеонаблюдения.

Схема и инструкция подключения видеодомофона

В настоящее время видеодомофоны устанавливаются в целях безопасности не только в офисных помещениях, но и частных домах, квартирах. Они постепенно вытесняют более традиционные аудиоустройства. Решившись на подключение видеодомофона своими руками, необходимо знать о таком устройстве все: от стандартного комплекта до возможных вариантов подключения.

Одними из компонент видеодомофона являются монитор, выводящий картинку происходящего за дверью, и вызывная панель видеодомофона, в которую вмонтирована камера.

Хозяин дома будет заранее знать своего гостя. Современный рынок предлагает широкое разнообразие устройств в различных их вариациях, благодаря чему каждый желающий найдет для себя оборудование, устраивающее его функциональными возможностями и стоимостью.

Что может потребоваться для выполнения работ

Прежде чем осуществить подключение домофона, необходимо подготовить все самое необходимое. В первую очередь это непосредственные составляющие системы:

• Блок питания
• Замок
• Монитор
• Соединительные провода
• Вызывная панель видеодомофона

Назвать требования, предъявляемые к блоку питания, очень трудно. Они во многом зависят от количества составляющих, которые он будет снабжать энергией (камеры, замок и т. д) и условий эксплуатации. Если его нет в комплекте с приобретенной системой, следует посчитать потребление всех подключаемых элементов и докупить.

Когда подключается видеодомофон, необходимо подумать о замке, с которым ему предстоит взаимодействовать.

Он бывает одного из следующих типов:

Разница между ними проста и понятна. Электромеханическая модель основана на обычном механическом замке, который закрывается и открывается при помощи электрического привода.

Чему отдать предпочтение при установке видеодомофона своими руками – каждый определяет сам в зависимости от предъявляемых требований и эксплуатационных условий. Когда питание в системе падает, устройство продолжает надежно защищать дверь и может быть открыта/закрыта обычным ключом.

Электромагнитная модель представляет собой пару магнитов, которые не дают двери открыться. Недостаток очевиден – при падении напряжения его он отключается и не обеспечивает должной надежности.

Электромеханические замки – это прекрасное решение для пожароопасных помещений, на общих входных дверях, когда подключают видеодомофон к подъездному домофону или необходимо быстро и разово отпереть все двери. Выбирая видеодомофон для частного дома или квартиры предпочтение отдают второму типу.

Монитор непосредственно контактирует с вызывной панелью видеодомофона и предназначен для отображения картинки, происходящей снаружи за калиткой или дверью. Он также используется для организации связи и дистанционного управления запорными замками. Устанавливать его можно в любом удобном месте.

Для подключения домофона необходимо проложить соединительные провода – от них будет непосредственно зависеть качество и надежность всей системы. Обязательное внимание обращают на изоляцию, чтобы она защищала передаваемый сигнал от внешних воздействий.

Чтобы соединить монитор и вызывную панель видеодомофона, рекомендуют модель провода ШСМ, который состоит из трех жил:

• Желтый (для трансляции видео)
• Синий (для звука)
• Оранжевый (питание, 12 V)

Такой кабель для подключения видеодомофона подходит только в случаях, когда расстояние между приборами не превышает 30-40 м.

Если оно более 50 м, следует прокладывать коаксиальный кабель (сопротивление – 750 Ом). Если имеются другие камеры, расположенные по территории – от них используют этот же провод.

Замок при подключении соединяют проводом, сечение которого не менее 0.75 мм. кв., например, ШВВП.

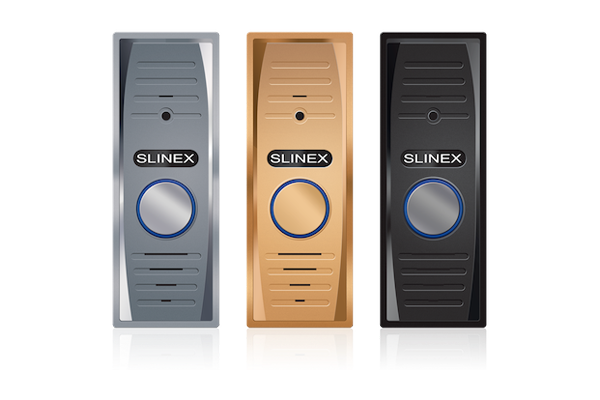

Вызывная панель для видеодомофона – голова системы

Одним из главных устройств системы является вызывная панель видеодомофона: от ее качества и возможностей зависит последующая организационная схема. Она является своеобразным заградительным барьером, посредством которого оператор или владелец сам принимает решение пускать гостя или нет.

Таким образом, вызывная панель видеодомофона – устройство, посредством которого происходит индикация посетителей и связь между сторонами. Чаще она напрямую подключается к монитору и получает от него питание.

В зависимости от модели и схемы вызывной панели домофона в корпусе могут быть следующие элементы:

• Предназначенное для управления замком реле
• ИК подсветка, обеспечивающая возможность снимать в темное время суток
• Микрофон и динамик, составляющие переговорное устройство для двусторонней связи
• Небольшая видеокамера

Выбирать вызывную панель видеодомофона, следует исходить из эксплуатационных условий. Если все части системы приобретаются отдельно друг от друга, придется учитывать, чтобы видеосигнал, передаваемый камерой, соответствовал принимаемому на мониторе.

Смотрим о вызывной панели:

Если вызывная панель видеодомофона монтируют непосредственно на улице, предлагаются более дорогостоящие, но безопасные антивандальные устройства. Они стойки к механическим воздействиям, защищены от капризов природы.

Для подключения домофона к подъездному домофону продаются многоабонентные модели.

Помимо основных составляющих для подключения видеодомофона потребуются:

• Кусачки и пассатижи
• Набор отверток
• Паяльник и припой
• Перфоратор, дрель, набор буров и сверл
• Тестер или мультиметр

Схема подключения и поэтапное выполнение работ

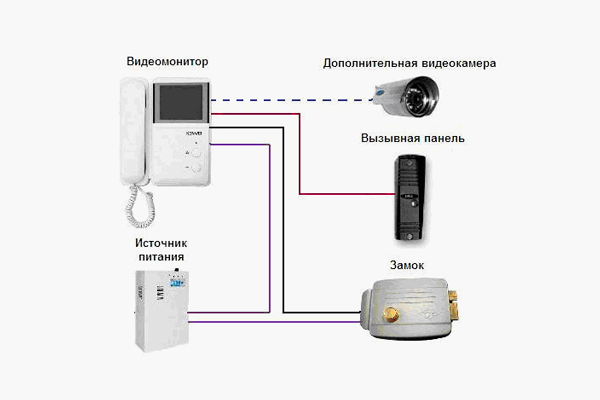

Д ля частного дома схема видеодомофона выглядит следующим образом:

• Центром всей системы является вызывная панель, расположенная на входе
• К ней подключаются замок, блок питания и монитор (последние два должны питаться от розетки 220 В)

Однако схему подключения видеодомофона в многоквартирном доме, придется немного изменить:

• Центром системы является специальный контроллер
• К нему подсоединяются электрический замок, блок вызова, монитор и кнопка выхода

Вначале необходимо определиться с месторасположением вызывной панели видеодомофона. Самое оптимальное место – непосредственно около входа на высоте 1.4-1.6 м от земли. Это значение можно выбрать самому, но необходимо, чтоб посетителю было удобно звонить, а не вставать на носки.

Смотрим видео, подробная инструкция:

Обзорный угол встроенный видеокамеры – около 60 градусов. При этом он должен охватывать все основное пространство около входа. Продаются специальные уголки, позволяющие развернуть панель на 35-50 градусов. По возможности ее можно замуровать в стену – улучшатся антивандальные свойства.

Оборудовав площадку для панели и сделав сквозное отверстие для провода, она крепится при помощи идущих в комплекте дюбелей. Осуществляя подключение оборудования с улицы, следует учесть возможность попадания солнечных лучей в объектив, при необходимости сделать козырек.

Затем наладка видеодомофона заключается в монтаже монитора. Располагать его можно в любом удобном месте: непосредственно у входной двери или в желаемой комнате. Но не следует увеличивать расстояние между ним и вызывной панелью, иначе затухающий видеосигнал будет нечетким.

Если осуществляется подключение к более чем одной камере, их пускают по разным линиям. Амплитуда стандартного сигнала – 0.7 В, поэтому чрезмерная нагрузка приведет к его потере.

Следующий этап установки видеодомофона – прокладка проводов. Чему отдать свое предпочтение – описывалось выше. При этом все провода должны располагаться в экранированной оплетке, исключающей возможные помехи.

Смотрим видео, стандартная установка:

Прокладывать соединительную линию рекомендуют по плинтусам или в специальных коробах по стенам. Она должна быть максимально недосягаема, чтобы посетитель случайно ее не оборвал.

Следует также придерживаться нескольких советов:

• Недопустима прокладка телефонной лапшой
• Поблизости не должно быть мощной электропроводки или силовых линий
• Линию нужно стараться делать из одного куска без соединительных колодок
• Строго нужно придерживаться обозначениям в прилагаемой к оборудованию инструкции

Смотрим видео, подключение к замку:

Продолжая подключение видеодомофона установкой электрического замка. Слесарные работы можно опустить, выделив лишь несколько главных моментов

• Питание проводят от отдельного источника с гальванической развязкой с монитором и панелью
• Если постараться запитать его от других элементов – мощности будет недостаточно, и он либо будет нестабильно работать
• Электрический замок соединяется с панелью двужильным кабелем
• Контактное реле, питающий блок и замок соединяются последовательно
• Устанавливая реле, учитывается потребность замка. Большинство моделей выдают 12 В и ток до 10. Если напряжение выше – ток понижают

Собрав все воедино и практически завершив подключение , остается последний этап: проверить систему. Если качество сигналов устраивает, все работает исправно – можно приступать к эксплуатации.

Несколько полезных советов

Независимо какова схема установки видеодомофона, следует придерживаться нескольких рекомендаций:

• Не нужно устанавливать панель на подвижных частях дверей – постоянные встряски могут стать причиной смещения объектива (даже доли миллиметра существенно уменьшают обзорный угол)
• На вызывной панели, с обратной стороны, имеется пломба – ее нельзя повредить подключая видеодомофон, чтобы не возникало проблем с гарантией
• Зажимать винты панели следует после того, как вся система будет собрана и проверена, это упростит внесение поправок
• Осуществляя подключение видеодомофона в многоквартирном доме и ведя проводку от входной двери на большое расстояние, устанавливают специальные усилители сигнала

Подводим итоги

Получив ответ на вопрос как правильно подключить видеодомофон своими руками, можно непосредственно приступать к работе. Однако чувствуя неуверенность в силах, следует обратиться к специалистам.

Подключение видеодомофона: самостоятельный монтаж устройства

Современный домофон — очень функциональное устройство. Кроме своей основной задачи, легкой идентификации посетителя в дневное и ночное время, он делает фото в момент вызова, способен организовывать двустороннюю аудиосвязь, осуществлять еще множество действий.

Сегодня такое оборудование можно легко приобрести в розничной продаже. И в таком случае у пользователя возникает вопрос, как подключить видеодомофон самостоятельно. Несмотря на отдельные функциональные и монтажные особенности, данный класс устройств мало различается по инженерному решению.

Особенности видеодомофонов

Самые продвинутые на сегодня модели работают практически без проводов.

Связь между отдельными блоками осуществляется по радиоканалу или посредством беспроводных компьютерных протоколов.

Однако несмотря на то, что подключение видеодомофона своими руками, подобной конструкции — не представляет собой сложности, класс оборудования не пользуется популярностью. Причина — нужно постоянно следить за уровнем заряда батарей блоков.

В случае его потери — вызывная панель, камера, иные части технического решения — просто перестают работать. Проводные системы построены на достаточно понятном принципе.

В них используются:

1. средства отображения сигнала внутри дома;
2. камера, одна или несколько;
3. вызывная панель;
4. система энергообеспечения;
5. электромеханический или электромагнитный замок.

Как подключить видеодомофон в частном доме или на ином объекте — зависит от его конкретного инженерного решения, в частности, принципа распределения питания. Различаются по конструкции и типу монтажа и отдельные составляющие системы.

Составляющие части видеодомофона

От количества, принципа питания и типа составляющих видеодомофонной системы зависит порядок и рекомендуемый способ монтажа.

Схема подключения видеодомофона в частном доме может иметь разную конфигурацию, в зависимости от конкретных технических характеристик отдельных устройств.

Есть и определенные рекомендации относительно мест расположения блоков, которые позволят использовать оборудование комфортно, интуитивно.

Вызывная панель

Схема подключения видеодомофона всегда включает вызывную панель. Без нее система контроля доступа просто не имеет смысла.

Данный блок может быть нескольких типов:

• только с кнопкой вызова, управление замком не производится;
• с кнопкой вызова и управления отпиранием двери;
• со встроенной видеокамерой, двух уже перечисленных типов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Она располагается на высоте около 155 см от уровня земли.

Это позволит сразу ее идентифицировать и удобно нажимать. Одновременно, камера сможет держать в кадре лицо человека практически любого роста — от маленького до выше среднего.

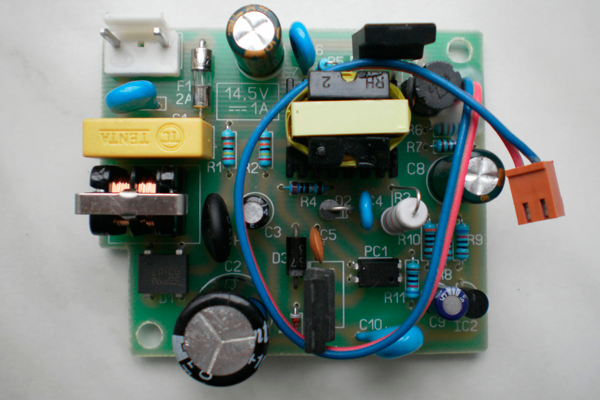

Блок питания

Однозначно сказать, как подключить видеодомофон самостоятельно схема подключения — невозможно.

Современные системы реализуют сразу три типа распределения питания:

1. с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора;
2. с одним внешним блоком питания, располагаемым внутри помещения;
3. с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.

Одно можно сказать точно. Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. При этом можно с некоторой свободой манипулировать конкретными местами расположения блоков питания и трансформаторов, используя удлинители или качественный кабель.

При этом не следует забывать об ограничениях некоторых типов линий. Например, если делается подключение видеодомофона по витой паре — рекомендуется не превышать длину прокладки трассы в 100 м.

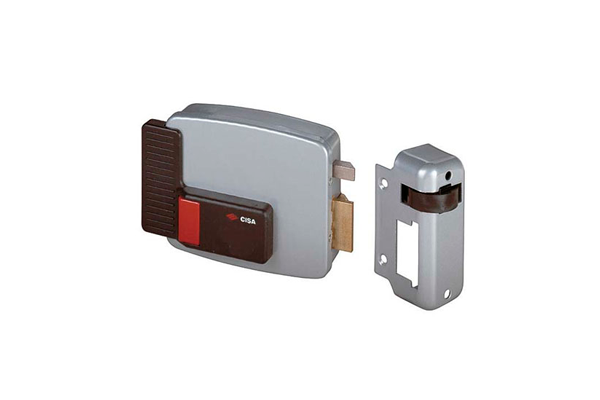

Замок

Выбор замка зависит от желаемого функционала.

При отключении питания отдельные классы устройств ведут себя по-разному.

• Электромеханический замок удобен, если рассматривать, как подключить видеодомофон в квартире. При отключении питания он остается в закрытом состоянии. Рекомендуется выбирать модель, которую можно открыть вручную при помощи ключа или ручки.
• Электромагнитный замок разблокируется при отключении питания. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти. Но совсем не привлекательный для частного дома.

Устанавливать устройство нужно согласно рекомендациям производителя. Лучший способом обеспечить постоянную работоспособность замка — покупка источника бесперебойного питания или дополнительного аккумулятора.

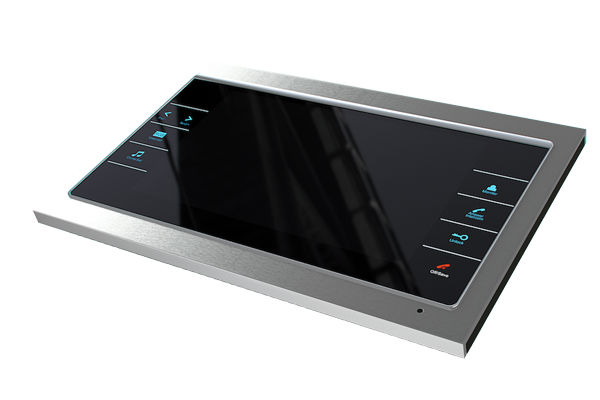

Монитор

В современных видеодомофонах используются удобные, плоские панели. Это может быть устаревшая модель с ламповой подсветкой или современная, в которой используются светодиоды.

Некоторые изделия позволяют провести подключение видеодомофона к видеорегистратору, имеют стандартизированные интерфейсы для цифровой или аналоговой передачи сигнала.

Установка и подключение монитора производится согласно инструкциям производителя. В отдельных системах данное устройство может играть роль головной распределительной станции питания.

У некоторых моделей есть возможность, как подключить веб камеру к домофону (кроме идущей в комплекте или встроенной в вызывную панель), что позволит значительно расширить возможности наблюдения.

Провода

Ответственные производители предлагают в комплекте поставки соединительные провода.

Однако в большинстве случаев такой набор неудобен. Кабели недостаточно длинные, чтобы обеспечить удобный монтаж даже в пределах квартиры.

Поэтому пользователи часто задаются вопросом, какой тип провода выбрать.

Особенно, когда решается задача, как подключить домофон с камерой. Ответить на все вопросы поможет документация на устройство.

В видеодомофонах используются три типа линий:

1. для распределения питания между отдельными составляющими удобно применять многожильный сигнальный кабель. Некоторые его типы позволяют вести прокладку даже в открытом грунте, на воздухе без дополнительной защиты;
2. для передачи видео и аудио чаще всего применяются коаксиальные кабеля. Они обеспечивают значительную длину прокладки;
3. цифровые устройства — используют для передачи витую пару. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Достаточно недорогого, особенно, если он позволяет вести прокладку на открытом воздухе.

Все соединения в системе ведутся строго по рекомендациям производителя видеодомофона. Сложностей у пользователей практически не возникает.

Современные кабели имеют маркированные разными цветами жилами для их распознавания, а на выводах компонентов системы — имеются клеммные гребенки или интерфейсы, не дающие возможностей на ошибку.

Пайка или лужение концов кабеля не производится. Однако для защиты от возможных неприятностей в виде неустойчивого контакта — для прокладки линий рекомендуется выбирать медный провод.

Поэтапная самостоятельная установка домофона

Первое правило удачного монтажа — заранее определить места установки отдельных частей оборудования.

• определяется достаточная длина кабеля с допусками для удобного соединения;

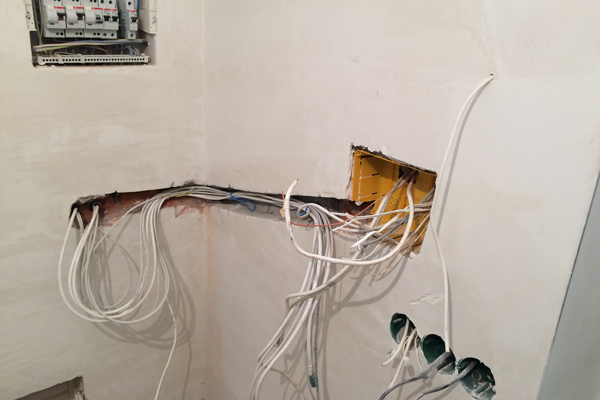

• проделываются штробы, снимается обшивка в местах прохода кабеля, прорезаются канавки в деревянных конструкциях под провода;
• если есть возможность — глубина посадочных мест под провод должна быть достаточной для укладки тонкой гофротрубы. При протяжке линии в зоне металлических конструкций — пластиковая трубка или кабельный канал устанавливаются обязательно.

После прокладки кабеля приступают к монтажу оборудования. Первым врезается замок. Для этого, возможно, стоит пригласить профессионального плотника или мастера, занимающегося установкой подобных устройств в стальных дверях.

Далее — размещают источники питания. Если при этом с внутриквартирными не возникает сложностей, то с отдельным трансформатором для подключения внешних камер и вызывной панели они могут возникнуть.

Данный блок должен устанавливаться в щиток подъезда. В частном доме для него выбирают защищенное от влаги место, по возможности монтируют короб с дверкой.

В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места.

Для компонентов с накладным монтажом — размечают места посадки шурупов и другого крепежа, сверлят необходимые отверстия, проводят другие работы. Приборы на данном этапе не подключают.

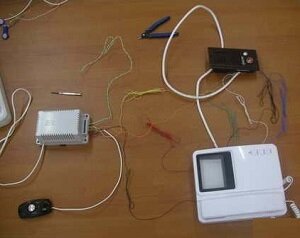

Предпоследним этапом является соединение всех устройств в единую сеть. Для этого проводят коммутацию для каждого элемента видео домофонной системы, подключают кабеля, крепят оборудование на заранее подготовленные места.

Действовать нужно внимательно, чтобы потом не переделывать. Все устройства подключаются по одному, это упрощает работу.

Завершающим этапом является заделка. Штробы в стенах замазывают бетонным раствором или гипсовой штукатуркой, возвращают на место элементы отделки.

Приборы, которые устанавливались на выдолбленные или вырезанные места — закрепляют, замазывают, закрывают декоративными элементами или заделывают иным способом щели по периметру. После этого остается только проверить работоспособность видеодомофона.

Заключение

Главное при самостоятельной установке видеодомофонной системы — не отклоняться от рекомендаций производителя.

Играет роль абсолютно все: типы используемого кабеля, протяженность линий, расположение источников питания.

Если приобрести нужные провода не представляется возможным — нетрудно купить аналог. И тогда достаточно будет действовать внимательно, не торопиться.

Если все делать правильно — видеодомофонная система будет работать долго, стабильно, полностью показывая свою функциональность и несомненную полезность.

Видео: Подключение видеодомофона — вызывной панели, контроллера, считывателя, электро-механического замка

Подключение видеодомофона

Именно подключение видеодомофона — наиболее простой, но в то же время эффективный способ повысить степень защиты вашего дома или квартиры. В отличие от наиболее распространенных голосовых устройств видеодомофон позволяет видеть того, кто стучится в вашу дверь. Благодаря этому вы сможете отказаться от встречи с нежданными или нежелаемыми гостями, посетителями.

Типовые схемы подключения

Такое решение подходит не только для многоквартирных домов, все чаще практикуется установка домофона в частном доме, причем именно в видеоисполнении. Благодаря этому удается управлять доступом во двор, не покидая уютного жилого помещения. Такая несложная охранная система будет оценена по достоинству зимой, когда выходить на улицу нет никакого желания.

Обращаем внимание, что в стандартные комплекты оборудования могут входить считыватели ключей, позволяющие всем членам вашей семьи пройти в дом, не беспокоя лишними звонками. Именно такая схема применяется и при установке видеодомофонов в многоквартирных домах. Но если у вас есть охрана или обслуживающий персонал, можно установить упрощенную схему, которая обеспечит только видеосвязь и возможность открывания двери по команде.

Для наиболее простых вариаций устройств применяется несложная схема подключения следующего типа:

В эту схему подключения видеодомофона не включены считыватели ключей, поэтому в основном она используется только для установки в частных домах. Открыть въездные ворота или калитку можно будет только при помощи нажатия кнопки у монитора. Но стоить такой комплект будет существенно дешевле.

В многоквартирных домах обычно реализуют более сложную схему подключения домофона с применением контроллеров:

Подобная схема более практична и удобна. Она позволяет обеспечить доступ на контролируемую территорию всем, у кого есть соответствующий электронный ключ. При этом для такого домофона схема подключения практически не усложняется. Электронный блок управления с контроллером имеет четкую и интуитивно понятную маркировку, объясняющую, к каким разъемам подключается соответствующее оборудование.

Необходимый комплект оборудования

Если у вас нет опыта в комплектации подобных систем видеонаблюдения и контроля доступа, то рекомендуется приобретать полный комплект аппаратуры. В этом случае есть гарантия того, что все оборудование совместимо, а значит, и возможность сбоев в работе будет сведена к минимуму.

В стандартный комплект оборудования входят следующие устройства и комплектующие.

Монитор

Монитор с блоком управления электромеханическим или электромагнитным замком отображает картинку с камеры, установленной на вызывной панели. Различные модификации могут воспроизводить черно-белое и цветное изображение. Первые из них стоят существенно дешевле, но доля таких мониторов в продаже существенно сократилась.

Обычно это устройство монтируется внутри дома или квартиры у входной двери, такое расположение наиболее удобно.

Блок питания

Основное требование, выдвигаемое к блоку питания для комплекта аппаратуры, — общая мощность должна на 15–20% превышать общее потребление электроэнергии. Кроме того, напряжение питания также должно соответствовать техническим характеристикам оборудования.

В большинстве случаев отдельный блок необходим только для подключения контроллера и электромеханического замка, мониторы с панелью управления обычно укомплектованы встроенными преобразователями напряжения.

Замок

В качестве запорных механизмов применяют два основных типа замков, а именно:

• Электромагнитные замки отличаются невысокой стоимостью. При подаче питающего напряжения электромагнит фиксирует двери в закрытом положении. Замки надежны, но имеют один существенный минус — при отключении электричества устройство перестает работать и дверь сможет открыть любой посторонний.
• Более предпочтительна схема подключения видеодомофона с электромеханическим замком, который не имеет свойственных магнитным моделям недостатков. По сути, это обычный замок, который применяют для установки на входные двери. Но в действие он приводится электроприводом после поступления соответствующей команды с панели управления или контроллера.

Комплекты оборудования первого типа чаще всего устанавливают в подъездах многоквартирных домов, чтобы обеспечить свободный доступ при отключении электричества. А вот видеодомофоны для частных домов обычно поставляются с электромеханическими замками.

Вызывная панель видеодомофона

Одна из основных частей всего комплекта оборудования. Вызывная панель видеодомофона обеспечивает голосовую и видеосвязь между владельцем дома или квартиры и посетителем. Именно на ней обычно размещены и считыватели ключей, необходимые для самостоятельного открывания дверей.

В зависимости от модификации панель укомплектована следующей аппаратурой:

• Малогабаритной видеокамерой, обеспечивающей съемку и передачу изображения на монитор.
• Устройством ИК подсветки, позволяющей камере получить четкую картинку в темное время суток.
• Микрофоном и динамиком для голосовой связи.
• Кнопкой вызова, позволяющей оповестить владельца дома о посетителе.

В отдельных случаях схема подключения видеодомофона дополняется выносной камерой, позволяющей снимать картинку с другого ракурса.

Соединительные провода

Прокладываемая проводка требуется для подачи питания на электромеханический или электромагнитный замок, подключения вызывной панели к видеодомофону для передачи аудиосигнала и изображения.

Для снижения уровня возможных помех рекомендуется использовать только кабели в экранирующей оплетке. Это требование касается видеодомофонов, работающих с аналоговым и цифровым сигналом.

Наибольшее применение получили:

• Обычные коаксиальные кабели РК-75 и их аналоги. Следует учитывать, что для подключения по четырехпроводной схеме потребуется прокладка двух таких кабелей.

• Подобный недостаток был устранен в комбинированных кабелях типа КВК. В них, кроме экранированной жилы, имеются два дополнительных проводника. Благодаря этому обеспечена передача видео и аудиосигнала, подача питания.

• Если предполагается монтаж видеодомофона, работающего в цифровом формате, то используют провода типа «витая пара». Требование к наличию экранирующей оплетки в этом случае сохраняется, поэтому используют проводники с маркировкой FTP (все проводники защищены общим экраном).
• Если расстояние между устройствами не превышает 60 метров, обходятся более дешевым проводом марки ШВЭП 4 х 0,12. Для подключения исполнительного механизма замка достаточно многожильного провода ШВВП с сечением жил 0,75 мм 2 .

При выборе провода обращают внимание именно на расстояние от входной калитки до дома. Если оно превышает 60 м, целесообразно выбирать кабели РК-75, КВК.

Особенности подключения устройства

Перед тем как подключить и соединить между собой отдельные комплектующие, необходимо изучить инструкцию, предоставленную производителем оборудования. При установке вызывной панели видеодомофона и прокладке линии связи необходимо предусмотреть защиту от механических повреждений и воздействия осадков.

Чтобы снизить уровень возможных помех и улучшить качество передаваемой картинки, соединительные провода необходимо укладывать на удалении от силовых линий.

Подключение отдельных устройств выполняется только при обесточенной сети питания. Если забыть это правило, то при случайных коротких замыканиях возможен выход аппаратуры из строя.

Установка своими руками

Если есть навыки работы по обустройству электросетей, то установить и подключить домофон можно самостоятельно. Общая схема работ в этом случае следующая:

1. В помещении монтируют монитор, подключают к домашней электросети. Особых сложностей на этом этапе не возникает.
2. Вызывную панель устанавливают на стену у входной двери или калитки. Рекомендуется углубить ее в кладку, это повысит защиту устройства от влаги и механических повреждений. Высота установки от 1,4 до 1,6 м. Это позволит сфокусировать камеру на лице человека среднего роста.
3. Соединительные провода желательно прокладывать подземным способом. Значительного заглубления не требуется, вполне достаточно 25–30 см. Для укладки используют пластиковые или стальные трубы соответствующего диаметра.
4. В комплектах без считывателей ключей все основные устройства подключаются непосредственно к вызывной панели. А в видеодомофонах с такими считывателями основным считается управляющий контроллер, к которому и подключается другое оборудование.

Настоятельная рекомендация: перед тем как подключить видеодомофон, обязательно проверьте соблюдение принципиальной схемы соединений.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

• Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

• Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
• Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
• Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Если у вас нет опыта в монтаже и подключении устройств такого класса, то комплектацию и установку стоит доверить квалифицированному мастеру.
