Схема электрическая для подключения обычного домофона

Схема подключения домофона в частном доме и квартире своими руками

Схема подключения домофона и подробное описание электро-технических особенностей помогут разобраться с монтажом устройства в частном и многоквартирном доме. Установка домофонной системы и всех её элементов обеспечит безопасность и дополнительную защиту от нежелательного проникновения.

Дёрен (лат. Cornus)

Относится к семейству кизиловых. Чаще всего это кустарник, реже дерево. Известно около 50 видов вечнозеленых или листопадных растений. Любит солнечные участки, но в тени тоже может произрастать. Однако это ухудшает его декоративность.

Слово «домофон» быстро вошло в лексикон городских жителей вместе с такими понятиями как: мобильная связь, кабельное телевидение, спутниковая тарелка и интернет. Сегодня его наличие стало обязательным атрибутом не только любой многоэтажки, но и практически каждого частного дома.

В отличие от электрики, подключение домофона может вызвать затруднение у самостоятельных владельцев частных домов. Наша статья описывает общие принципы подключения этих устройств и может рассматриваться в качестве небольшого учебного пособия по данному вопросу.

Для чего нужна установка домофона своими руками

Если установкой и обслуживанием этого блока в многоквартирных домах, как правило, занимаются специализированные сервисные компании, то многие владельцы коттеджей предпочитают выполнять монтаж домофона своими руками.

Стандартный домофон без камеры

Причин этому сразу несколько:

• подключение домофона своими руками — залог его гарантированной службы и быстрого ремонта в случае выхода из строя;
• хороший хозяин просто обязан лично участвовать в обеспечении безопасности своей семьи;
• поскольку данное устройство является одним из средств личного спокойствия и сохранности ценностей — нюансы его подключения и работы лучше держать подальше от посторонних глаз.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

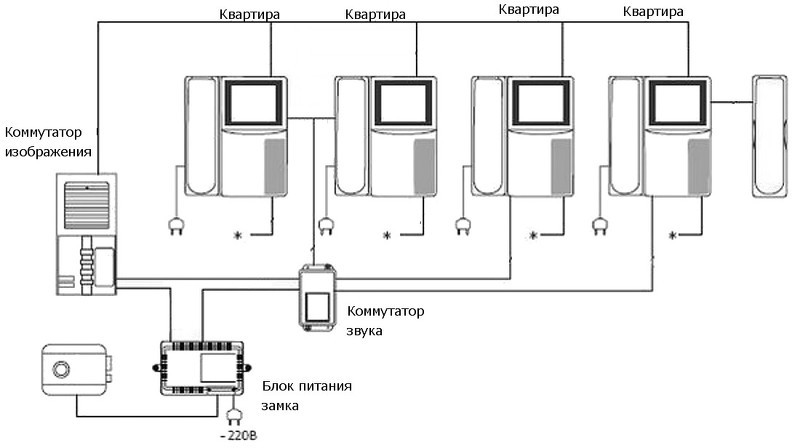

Схема подключения домофона в многоквартирном доме

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

Составляющие домофонной системы для частного дома

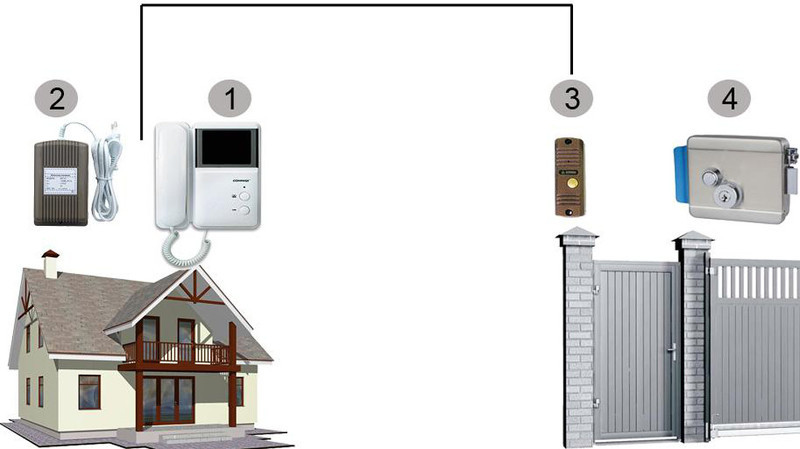

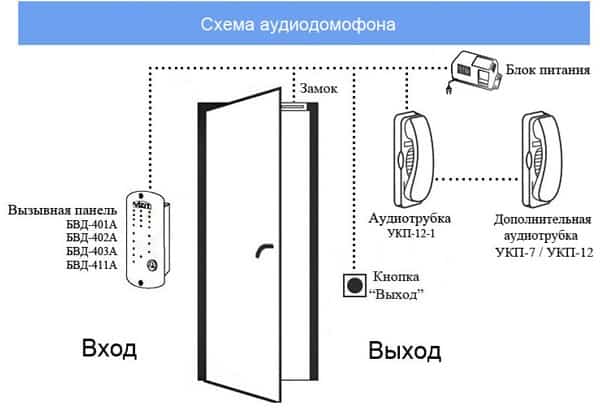

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

• домашний спикерфон (1);
• блок питания (2);
• вызывная наружная кнопка-спикер (3);
• электромеханический или магнитный замок (4);
• связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

Достоинства такой системы:

• калитка или входные двери будут заперты даже при отключении электроэнергии;
• при поломке замок можно поменять на обычный, подобный по конструкции.

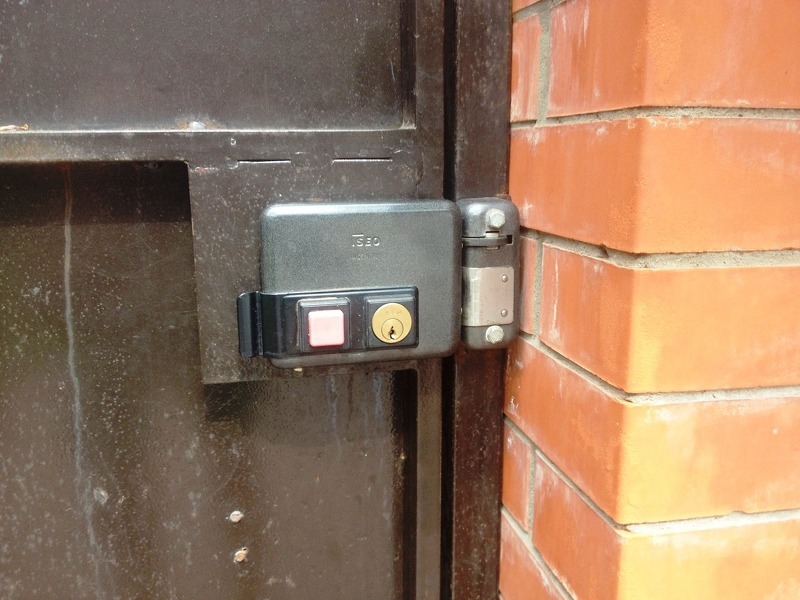

Домофон с электромеханическим замком

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

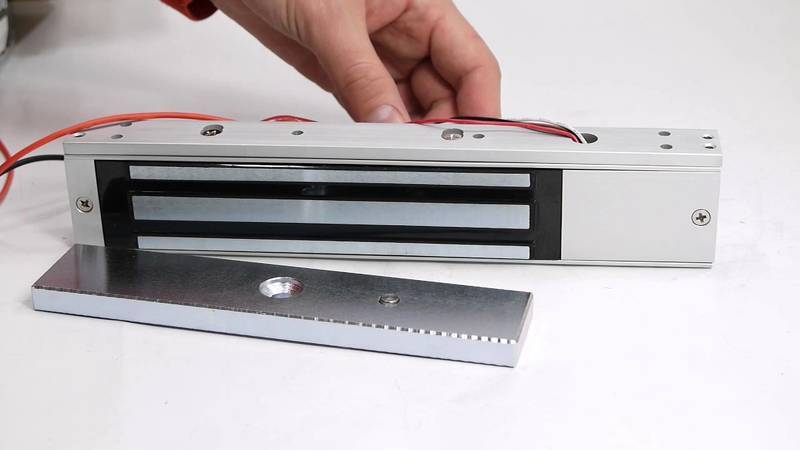

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Электромагнитный замок домофона

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Аспекты подключения домофона

Установка видеодомофона своими руками — занятие трудоемкое, но интересное. Подключать домофон следует согласно схеме электромонтажных соединений, приложенной производителем этого устройства. Если соединительные кабели не входят в комплект поставки — рекомендуем использовать кабель с цветными проводниками. Само подключение заключается в последовательном присоединении одноцветных проводков к нужным клеммам каждого из узлов.

Типичная электромонтажная схема простой домофонной сети представлена на этом рисунке:

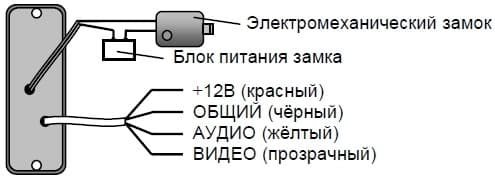

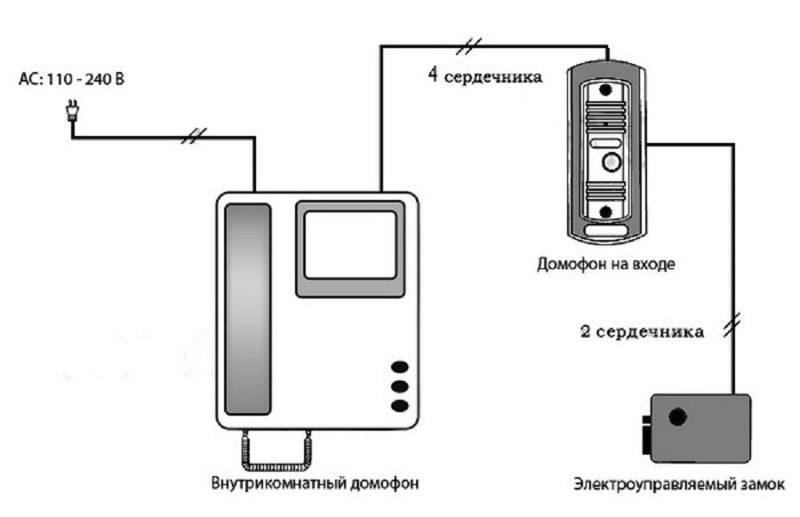

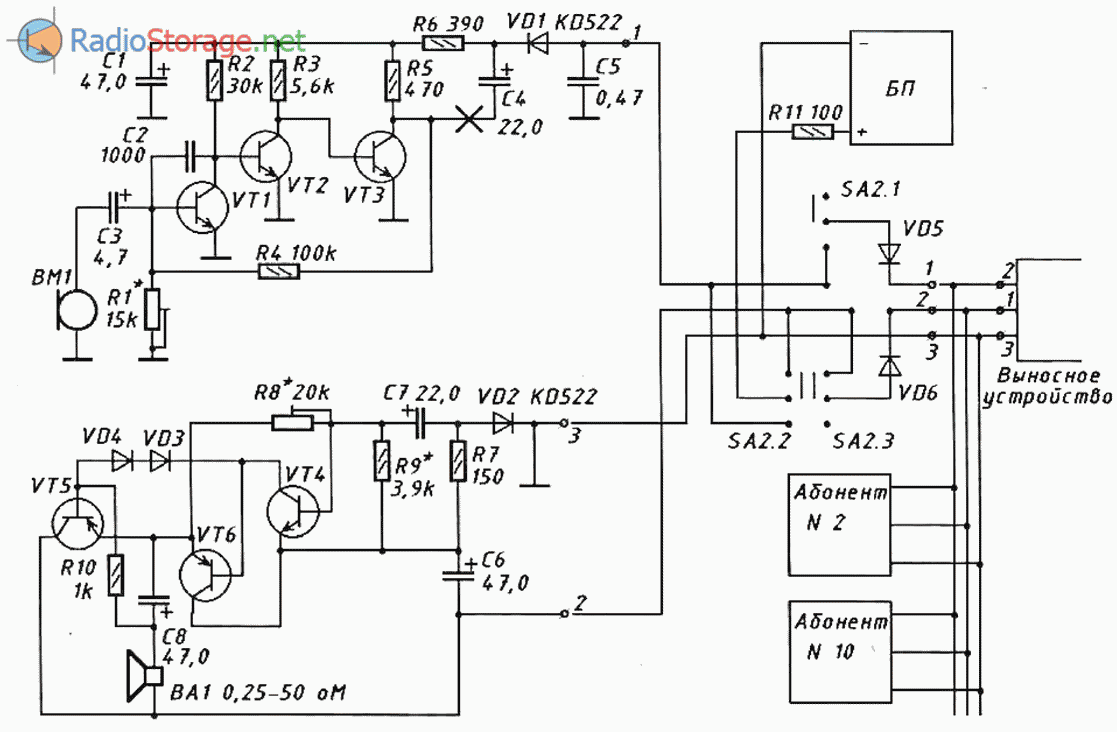

Схема электрическая для подключения обычного домофона

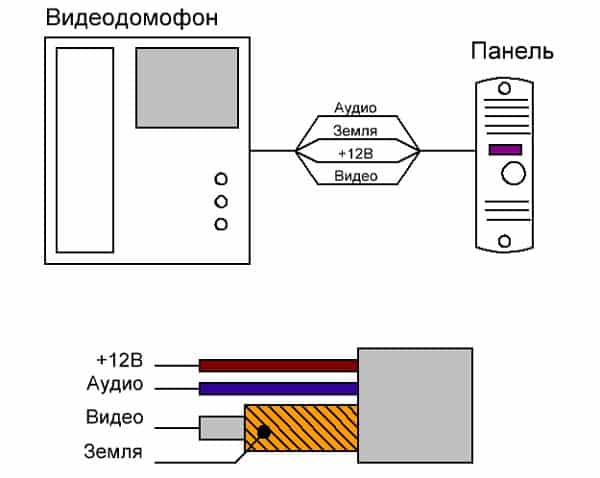

Если видеосвязь не применяется — для подключения наружного спикера подойдет четырехжильный провод: общий, питание электронной части, сигнальный провод, электропитание замка. Для организации видеосвязи потребуется еще одна жила.

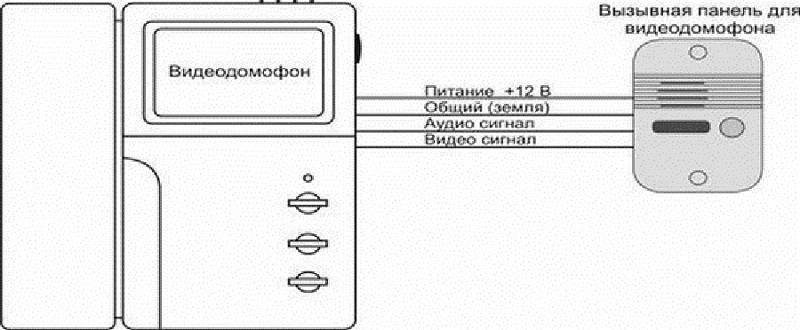

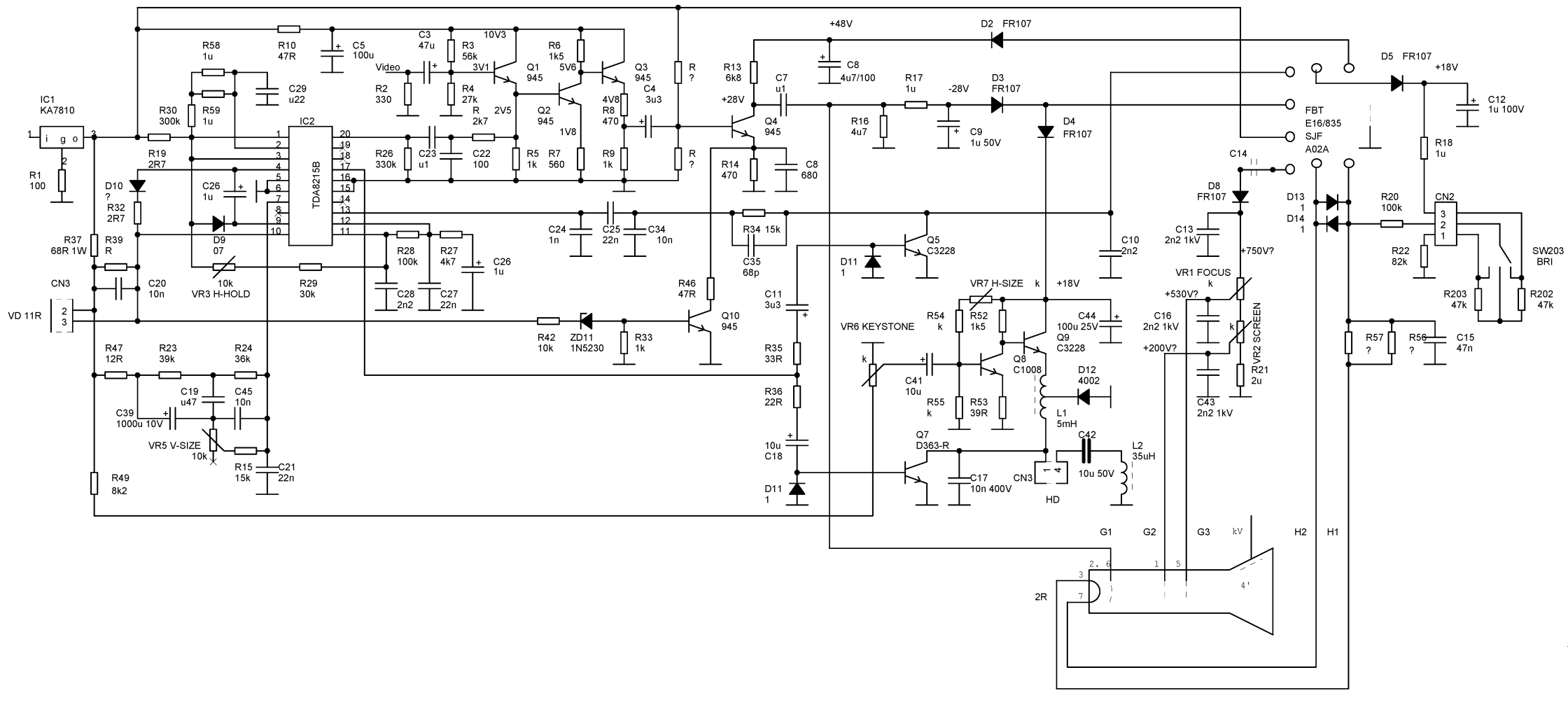

Схема подключения видеодомофона

Обратите внимание, что сигнальные провода в кабеле должны быть экранированы от остальных. В противном случае сильно падает качество звука, изображения и максимально допустимая длина соединительного кабеля.

Нюансы укладки домофонного кабеля

Разобравшись, как установить домофон, переходим к кабельным соединениям. Кабель можно протягивать между опорами или укладывать в землю.

Подключение кабеля для домофона к устройству

• В первом случае обязательно подвязывать кабель к стальной проволоке или тросу между столбами. Сигнальный кабель не обладает большим запасом механической прочности. Без дополнительной опоры он быстро вытянется, что приведет к внутреннему обрыву жил.
• Во втором случае кабель нужно уложить в защитную трубу или гофру. Эти материалы должны обладать хорошей сопротивляемостью к биоразрушающим факторам и иметь полную водонепроницаемость.

Внутри дома провода тянутся по штробам, кабель-каналам, под плинтусами или крепятся к стене любым другим удобным способом. Заземляющие концы кабеля следует обязательно подключить к существующему заземлению дома.

Вопросы безопасности при подключении домофона

Для обеспечения гарантированно безопасного пользования устройством его питание должно производиться от трансформаторного источника. Трансформатор обеспечивает гальваническую развязку питания и сетевого напряжения, что совершенно исключает поражение электрическим током в любую погоду, включая проливной дождь и снег.

Как видно — подключить домофон своими руками совсем несложно! И эта работа мало чем отличается от монтажа электронной техники и укладки телефонного кабеля внутри дома. Использование домофона не только обеспечит современный уровень комфорта, но и существенно подними уровень защиты от непрошеных гостей.

Подключение домофона своими руками

Сегодня уже каждый человек знает, что такое домофон. В этой статье наш сайт «Все-электричество» решил рассказать вам, как выполнить подключение домофона своими руками.

Мы предоставили вашему вниманию подробные инструкции, которые помогут разобраться с вопросом, как подключить домофон в частном доме или квартире. Схема подключения домофона, которая расположена ниже поможет разобраться с его подключением.

Схема подключения домофона

На сегодняшний день вы можете встретить три вида подключения домофона. Установка домофона своими руками может выполняться с помощью любой схемы. Сложную схему используют в многоквартирных домах. Более простая схема подключения домофона используется в частном доме, где расположена только одна сеть подключения. Благодаря этим схемам вы сможете самостоятельно установить домофон.

Схема подключения домофона для многоквартирного дома

Этот способ считается сложным, так как вам необходимо подключить несколько пользователей к одному устройству. Установка этой системы считается дорогостоящим процессом. Именно поэтому вам необходимо собрать деньги со всех жильцов. Самостоятельно выполнить этот процесс практически невозможно, так как он является дорогостоящим.

Схема подключения домофона с замком

Эта система считается стандартной. Благодаря этой схеме вы сможете выполнить подключение домофона и замка в одну цепь. Многие могут подумать, что выполнить этот процесс самостоятельно будет сложно, но это не так. С помощью схемы вы самостоятельно сможете выполнить монтаж домофона. От приемника, который расположен в доме вам необходимо просто провести несколько проводов. Если установка будет обычной, тогда необходимо проложить трехжильный провод. Если вы планируете подключить к домофону видеокамеру, тогда следует использовать четырехжильный провод. Вам также необходимо помнить, что обе части домофона должны питаться с помощью понижающего блока питания.

Схема подключения домофона без замка

Эта схема считается наиболее простой. Здесь взаимосвязь между внутренним и внешним блоком происходит с помощью четырех проводов. Два провода отвечают за электропитание, а остальные два за аудио и видеосигнал. В результате этого вы будете видеть, и слышать своего собеседника за калиткой.

Как видите, благодаря этим схемам вы теперь знаете, как самому подключить домофон. Если вы решили установить домофон, тогда лучше все выполнять в комплексе.

Подключение домофона

Неважно, какую схему подключения вы выберете. Процесс монтажа домофона будет иметь одинаковую последовательность работ. Во время подключения вам следует соблюдать следующую последовательность:

• Прокладка провода. Это наиболее простой этап, так как вам необходимо просто подключить с помощью провода внутреннюю и внешнюю часть провода. Провод должен вестись с использованием кабель каналов. Его внутренняя часть может подключаться как под землей, так и воздушным способом. Лучше всего выполнить прокладку провода под землей. Обычно для подключения используют многожильный провод.
• Установка наружного блока домофона. Наружный блок домофона можно установить в любом удобном месте. Вставить домофон в калитку достаточно проблематично. Лучше всего установить домофон на столбик. Для защиты своего устройства монтаж следует выполнять в защитный блок. Если вы планируете подключить открытие замка к домофону, тогда работа усложнится. В этом случае необходимо проложить провод к замку.

• Монтаж внутреннего блока домофона. Внутренний блок установить намного проще, чем внешний. Этот блок обычно напоминает видеотелефон. Обычно монтаж этого блока можно выполнить на саморезы или дюбеля. При необходимости дополнить свое оборудование можно специальным аккумулятором. Благодаря этому вам не нужно проводить питание к устройству. Для его подключения вам потребуется тонкий провод.
• Коммутация проводов. Если вы впервые подключаете домофон, тогда у вас может возникнуть вопрос, что и куда подключать. Перед тем как выполнить правильное подключение домофона вам обязательно необходимо разобраться с его проводами. Во время подключения постарайтесь не перепутать провода. Ниже мы поместили фото, на котором видно этап подсоединения проводов. После подключения обязательно проверьте работоспособность своего устройства.

Как видите, технологии самостоятельного подключения домофона достаточно просты. Теперь мы решили дать вам несколько советов по установке. Для того чтобы вам больше не пришлось бежать в другой конец дома размещать устройство нужно в комнате, в которой вы чаще всего находитесь. Если вам будет интересно, тогда читайте про измерительные трансформаторы.

Обычно это будет кухня или гостиная. Если вы ленивый человек, тогда можете установить в каждой комнате своего дома. Благодаря этому вы всегда услышите сигнал. Это были все рекомендации, которые мы хотели вам рассказать.

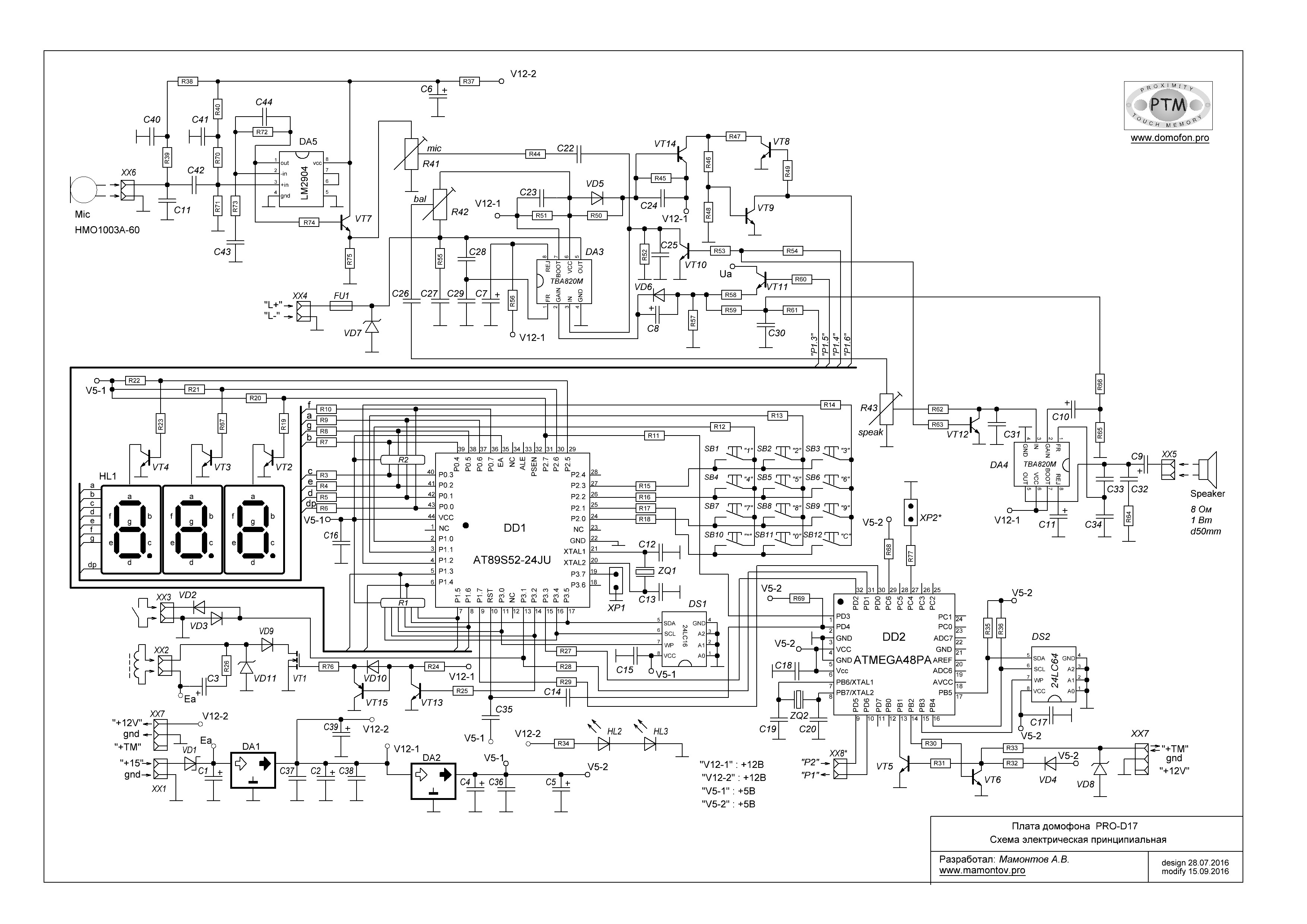

Вызывная Панель Домофона Схема Принципиальная

Причина этому легко объяснима. Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы.

Фото — конструкция системы Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры при необходимости дополнительного подключения наблюдения за дверью или калиткойзамка и коммутатора.

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли.

Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем.

Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

А сам кабель прокладываем к домофону или щитку в подъезде.

В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору.
Монтаж видеодомофона своими руками на примере

Подключение вызывной панели

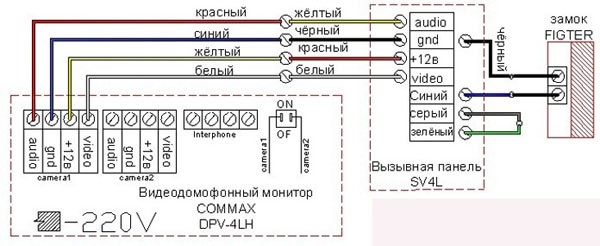

Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает производитель.

Подключение Конструкция домофона Домофон — это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Известно, что иногда даже материал, используемый во время изготовления двери, влияет на стоимость ремонта видеодомофона. Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Самыми основными параметрами являются язык интерфейса, дата и время, качество записи и оптимизация свободного места.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором. Если домофон пищит, значит, он обладает возможностью сообщать о неполадках. Как и внутренняя панель, уличная может иметь собственные дополнительные элементы и функции: козырек для защиты кнопок и дисплея от осадков или козырек с уголком; дополнительная кнопка для вызова, что актуально для многоквартирных домов и позволяет связаться, например, с консьержем; инфракрасная подсветка, улучшающая качество изображения в ночное время и в условиях пониженной видимости.

Вызывная панель идет в комплекте. Устройство и схема работы домофона создаются под конкретные запросы потребителей. Видеодомофонная система Нежелательно пытаться отремонтировать устройство самостоятельно, ведь можно сделать хуже и придется полностью менять блоки устройства. Ключ домофона В его основу положена одна из трех технологий: 1. Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.
«Скрытая» видеокамера своими руками. Инструкция.

Прямой эфир

Антивандальное исполнение обеспечивает высокую стойкость изделий. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Настройки осуществляются согласно инструкции вашей модели. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу.

Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. На сайтах производителей всегда есть множество новинок, которые стоит изучить перед выбором конкретной вызывной панели. Таким образом, можно значительно повысить качество работ. При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения.

Ремонт домофонов в СПб

Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Электронный контроллер обрабатывает информацию, приходящую от вызывной панели, кнопок выхода и владельца квартиры.

Большие компании часто закрепляют специалистов за объектами. То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта.

Компоненты видеодомофонных устройств

Более 30 метров — провод с сечением 0,4 кв. Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой. Главным минусом же, по их мнению, является маленькое разрешение съемки. Как правило, видеодомофоны устанавливают и подключают технические специалисты. За счет этого организуется свободная эвакуация людей из здания.

Чтобы самостоятельно выйти из дома через калитку в том числе, когда нет света , нажимаете на замке на специальную кнопку. В следующем видео смотрите технологию подключения вызывной панели домофона. Когда все подсоединено проверьте качество соединения, протестируйте. Нельзя забывать и о возможных механических повреждениях. Продукцию компаний отличает высокий уровень качества и инженерной проработки.
Установка домофона и электромагнитного замка. Схема подключения

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

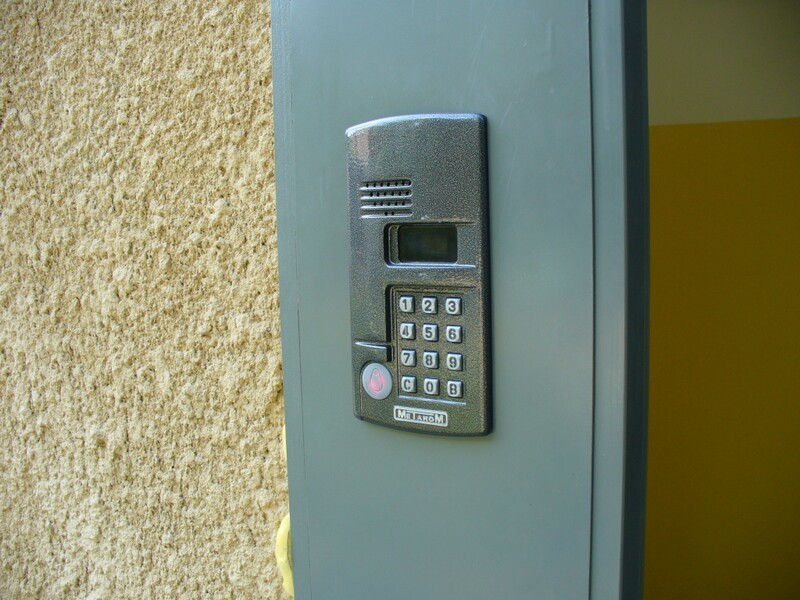

В современных подъездах в качестве пропускного устройства наиболее часто установлены специальные разговорные приборы. Они позволяют беречь Вашу безопасность и сохранность имущества. Подключение домофона Vizit (Визит), Falcon Eye, Commax (Коммакс) и Метаком чаще всего выполняется специальными обслуживающими компаниями, но это можно осуществить и своими руками.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото — конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

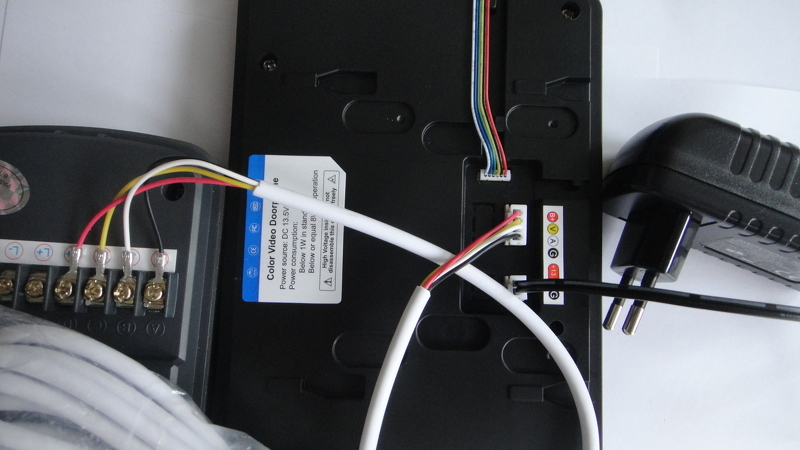

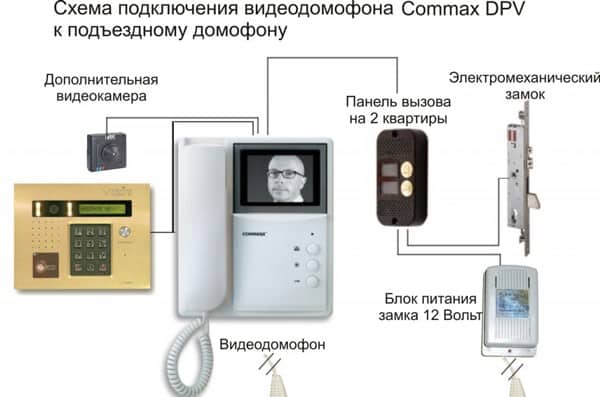

Фото — схема соединения проводов видеодомофона

Виды домофонов

Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

1. Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
2. Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е., каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

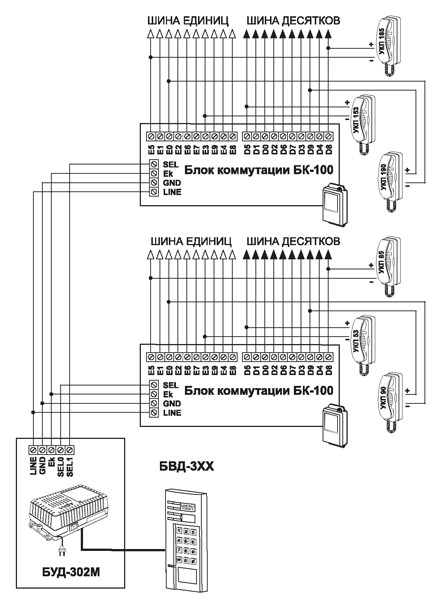

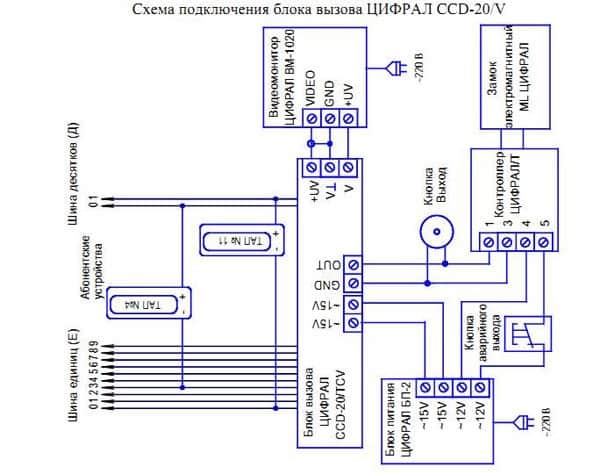

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

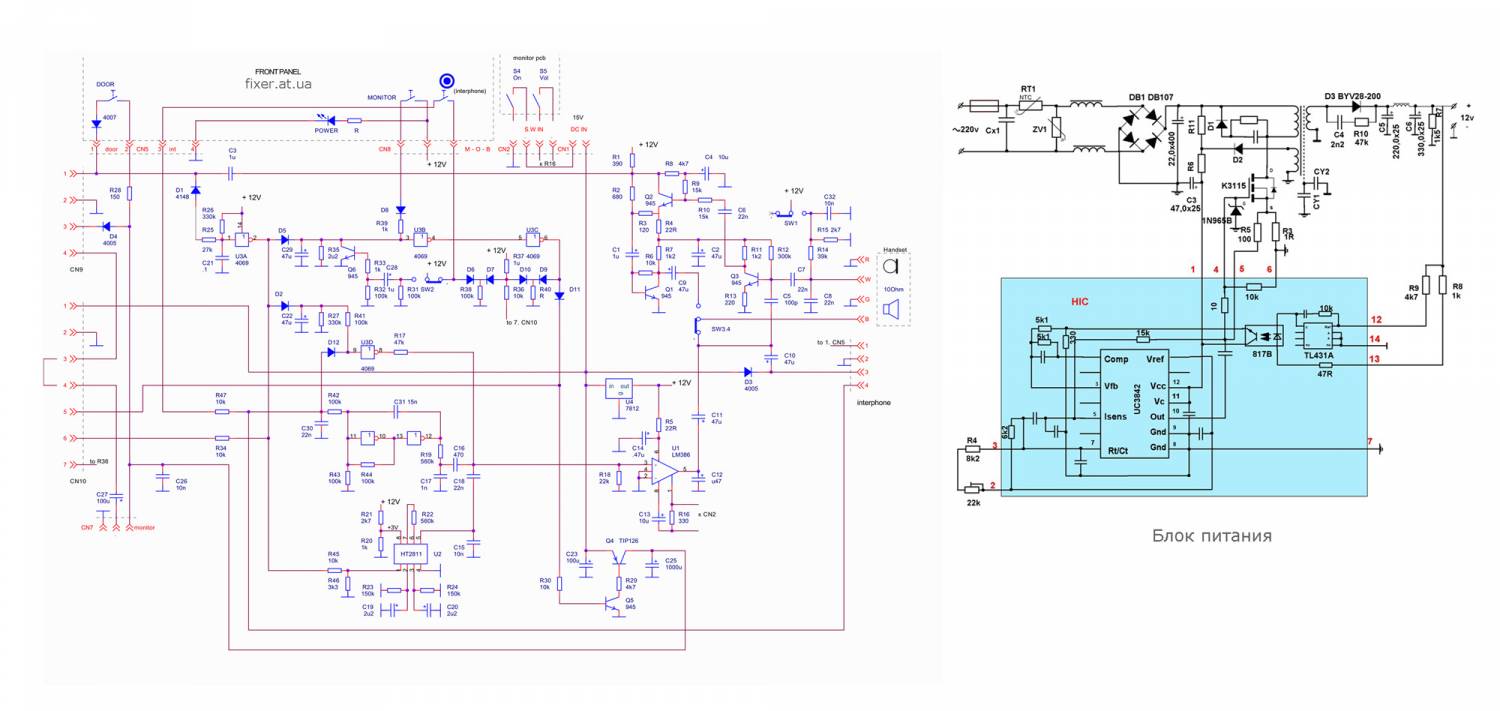

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

Подключение

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

1. Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
2. После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
3. Обязательно следите за полярностью;
4. При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.
