Схема подключения однофазного счетчика

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов . В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель , заходящий в квартиру или дом, в однофазной сети состоит из двух ( фаза и ноль ) или трех ( фаза, ноль, заземление ) проводов .

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль . Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

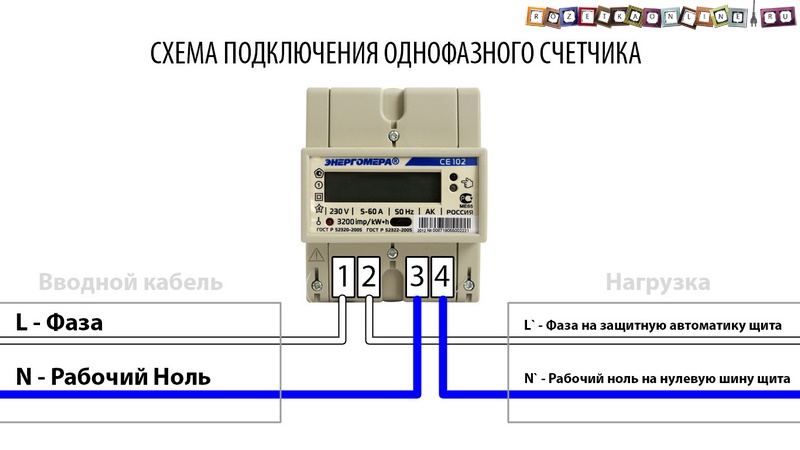

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

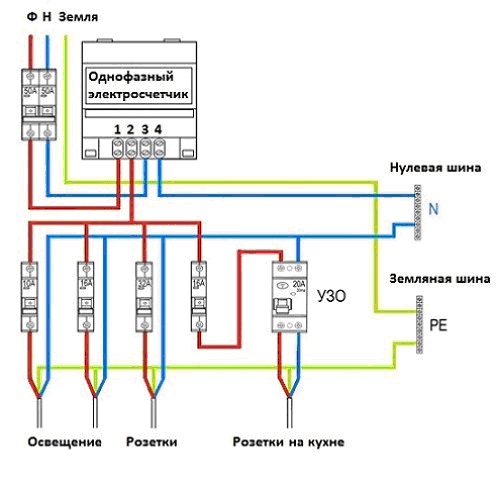

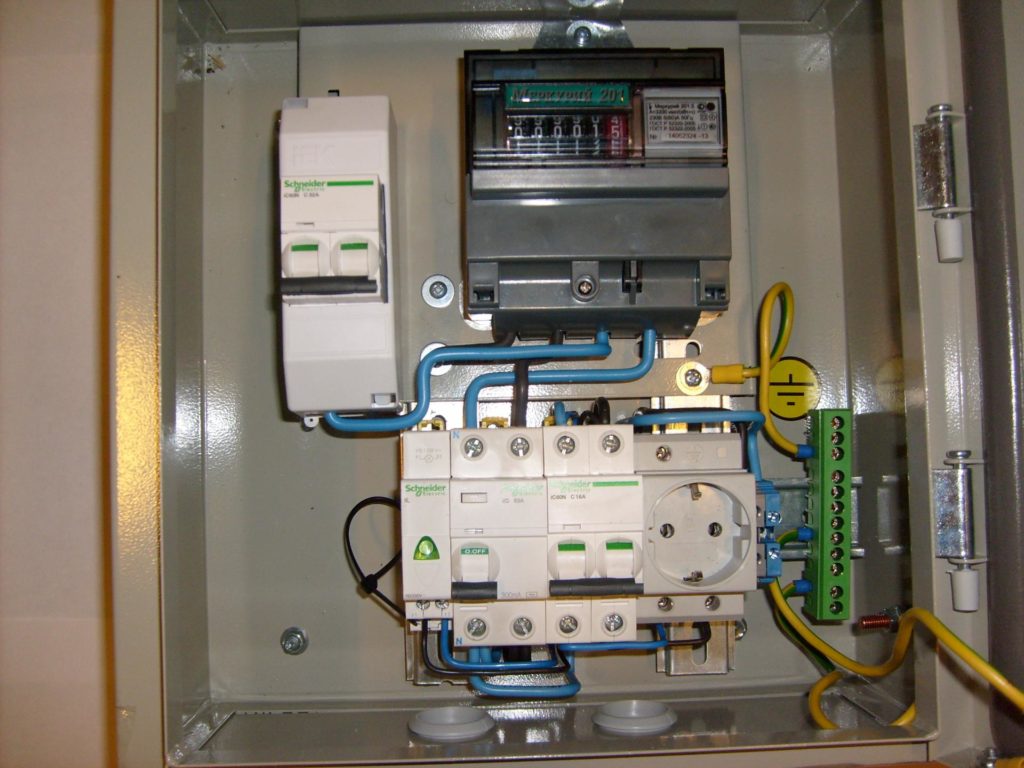

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

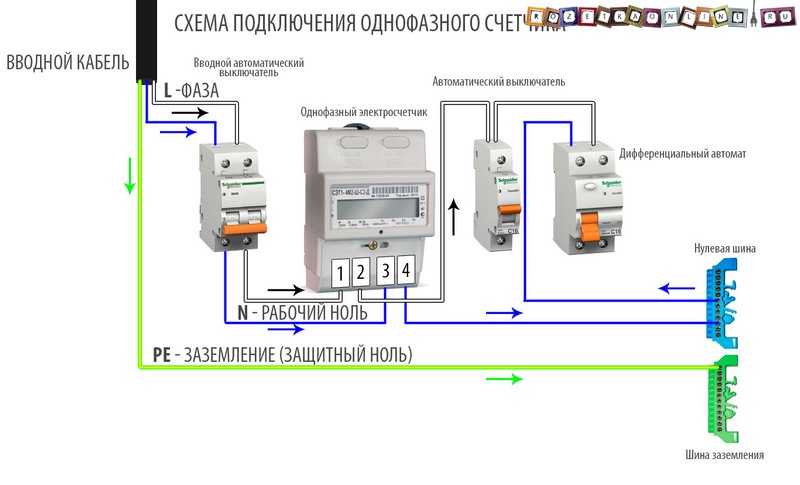

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3» , а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

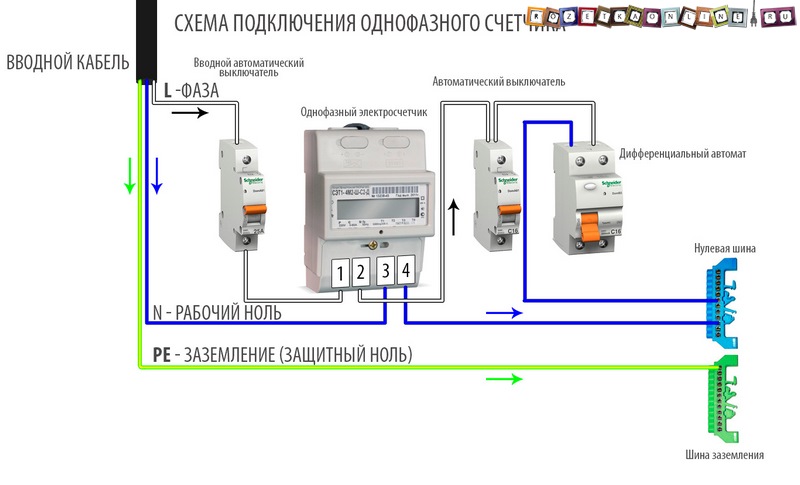

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Как подключить однофазный счётчик электроэнергии

Дата публикации: 01.09.17

К каждому дому и квартире подведены линии электросети. При подключении объекта заключается договор между жильцами и поставщиком электроэнергии, в котором оговариваются условия оплаты электричества, согласно показаниям счётчика. Поэтому такое устройство должно быть установлено у каждого потребителя.

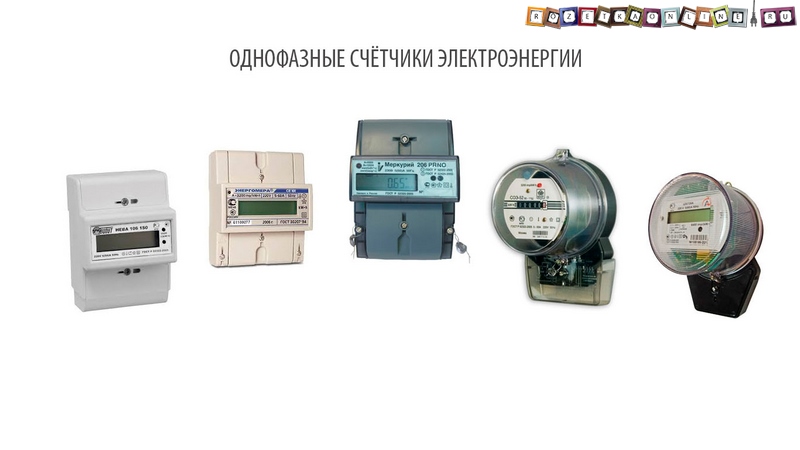

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

• по конструкционным особенностям;
• способом включения в сеть;
• по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

• прямое, непосредственное подключение;
• через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Виды устройств по типу конструкции

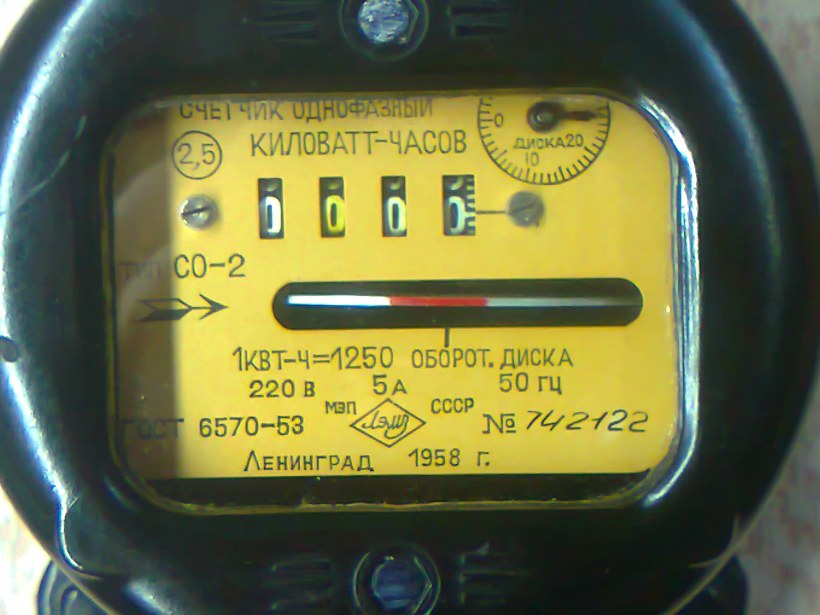

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

• высокая погрешность показаний;
• невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

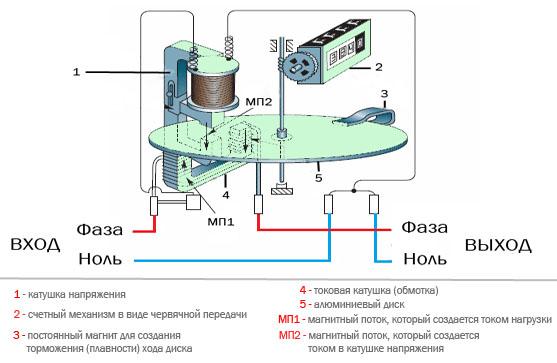

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

• электромеханический или электронный измерительный прибор;
• дисплей;
• блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

В электронном счётчике нет трущихся механических деталей, которые подвержены износу, поэтому срок гарантийной службы у него выше, чем у индукционных электромеханических счётчиков и достигает 15 лет без поверки. Общий срок эксплуатации декларируется производителями до 30 лет.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Самыми редко используемыми в практической деятельности являются гибридные электросчётчики, конструкция которых представляет собой переходную модель, использующую цифровой дисплей и органы управления с элементами индукционного, электромеханического механизма подсчёта.

Как подключить счётчик

1. Перед началом монтажа внимательно ознакомьтесь с принципиальной схемой подключения, которая является стандартной для всех видов однофазных приборов измерения тока.

Принципиальная схема подключения электросчётчика стандартна для всех видов однофазных устройств

Видео: подключение счётчика потребления электроэнергии

Правила выбора места расположения устройства

Расположение устройства должно отвечать определённым требованиям безопасности:

1. Размещайте его на высоте уровня глаз человека — на расстоянии минимум 1,5–1,7 м от пола. Так дети и домашние животные будут защищены от возможной опасности при соприкосновении с оголёнными проводами. В случае заливания водой помещения попадание жидкости будет невозможным, а при пожаре горячие струи дыма будут скапливаться выше установленного прибора.
2. Не устанавливайте его на высоте выше 2 м: снимать показания будет неудобно, визуальный контакт с экраном прибора станет затруднительным. Оптимальный вариант — 1,8–1,9 м от уровня пола. Вытяните вверх руку: если она свободно достаёт до тумблеров включения предохранительных автоматов или пробок, место выбрано верно.
3. Устанавливайте бокс с прибором в месте, которое легкодоступно в любой экстренной ситуации, в том числе во время внезапного отключения подачи электроэнергии в ночное время суток. Хороший вариант — рядом с проёмом входной двери.
4. В многоэтажных домах выносите устройства за пределы квартир в общие коридоры. Это позволяет контролирующим органам осуществлять надзор за потреблением электроэнергии без ведома пользователей. Переносить счётчик внутрь квартиры запрещено, но никто не вправе препятствовать установке собственного автономного энергообеспечения при соблюдении норм подключения.

Пример подключения однофазного счётчика Меркурий

Начинаем монтаж счётчика с установки главного рубильника, который располагается на входе силовых линий в жилое помещение. Его роль исполняет двухполюсный автоматический выключатель соответствующего номинала (не ниже 50 А). От него ток следует через счётчик далее к потребителям энергии. Поэтому он должен выполнять следующие охранные функции:

• защита от КЗ (короткого замыкания) в проводке и перегрузки напряжения;
• полное отключение системы энергоснабжения в экстренных ситуациях;
• обеспечение возможности плановых монтажных работ.

В главный автоматический выключатель должно входить два провода (фаза и ноль) из внешней сети и два выходить, став уже внутренними.

Монтаж счётчика начинают с установки автоматического выключателя

Использовать при монтаже необходимо кабели с буквой «У» на маркировке, то есть установочные. Если система обеспечения электроэнергией использует три проводника, то провод заземления прокладывается параллельно двум основным без разрыва и выводится на общую шину, расположенную внутри бокса.

Провод заземления выводится на общую шину, расположенную внутри бокса

Дальше следует установка и подключение самого счётчика:

1. К первой клемме, если считать слева, подсоединить входящий фазовый кабель, к третьей клемме — входящий нулевой. Оголённая часть провода должна полностью погружаться в клеммный зажим, а снаружи должна оставаться часть провода, покрытая изоляцией.
2. Подсоединить провода к клеммам: на вторую монтировать выходящий фазный провод, на третью — нулевой.

При подключении счётчика важно придерживаться рабочей схемы

Устройство защитного отключения мгновенно прекращает подачу напряжения и предотвращает перегрев приборов при КЗ

Во время замены или монтажа нового счётчика соблюдайте правила техники безопасности. Поражение электрическим током — одно из самых опасных для жизни и здоровья поражений. Все инструменты, которые применяются при установке, должны быть электромонтажным, с исправным диэлектрическим покрытием. Во время работы желательно использовать резиновый коврик под ногами и резиновые перчатки на руках.

Видео: установка однофазного электросчётчика «Меркурий»

При подключении счётчика следует помнить о некоторых важных моментах, с которыми придётся столкнуться во время визита работника «Энергосбыта»:

• прежде чем опломбировать прибор, он должен проверить сопроводительные документы: в них отражены технические характеристики, время выпуска и штамп ОТК и серийный номер счётчика;
• положение прибора должно быть строго вертикальным, отклонение в 5 о считается максимально допустимым;
• пломбы должны стоять не только на счётчике, но и на входных автоматах;
• перед тем как наклеить пломбы, служащий обязан проверить правильность их подключения: не должны выглядывать оголённые провода из-под клемм, чтобы не было возможности подключиться к ним в обход счётчика.

Видео: подключение однофазного счётчика

В квартирах и частных домах для контроля потребления электроэнергии устанавливают однофазные счётчики. Для их монтажа необязательно вызывать специалистов. Всё можно выполнить самостоятельно, если в точности следовать описанной инструкции и, конечно, соблюдать правила техники безопасности.

Схемы подключения счетчиков

Общие правила подключения счетчиков

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

• На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
• Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
• После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

Схема подключения однофазного счетчика

Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

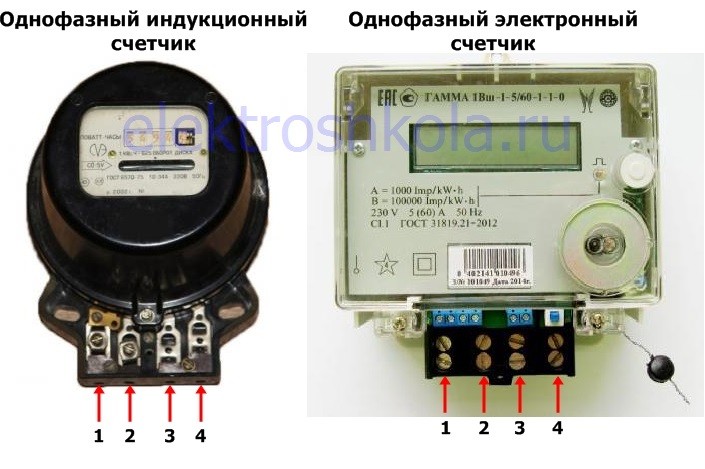

Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

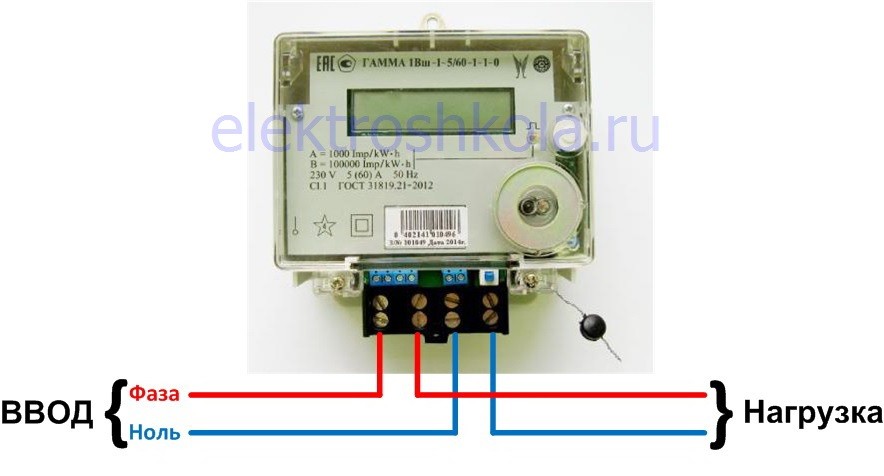

Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

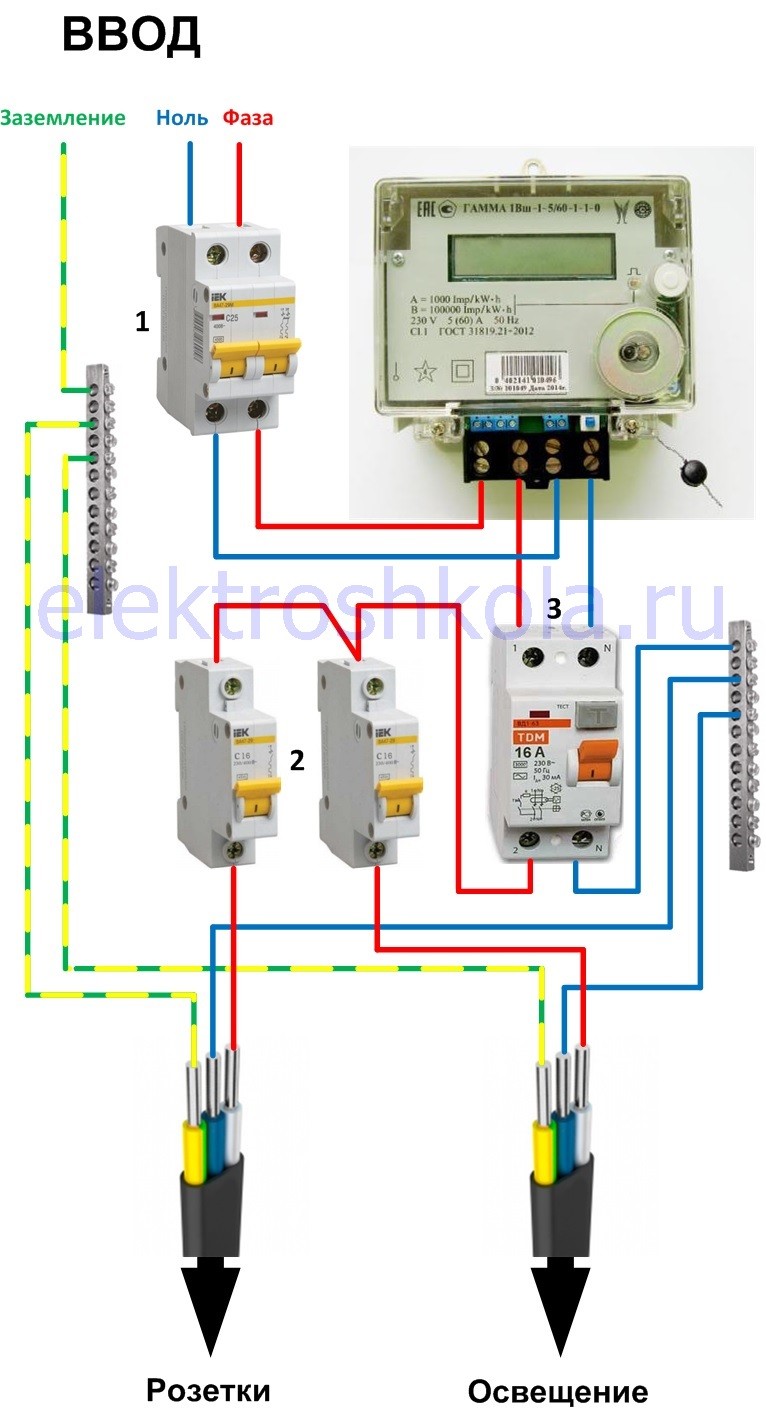

С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):

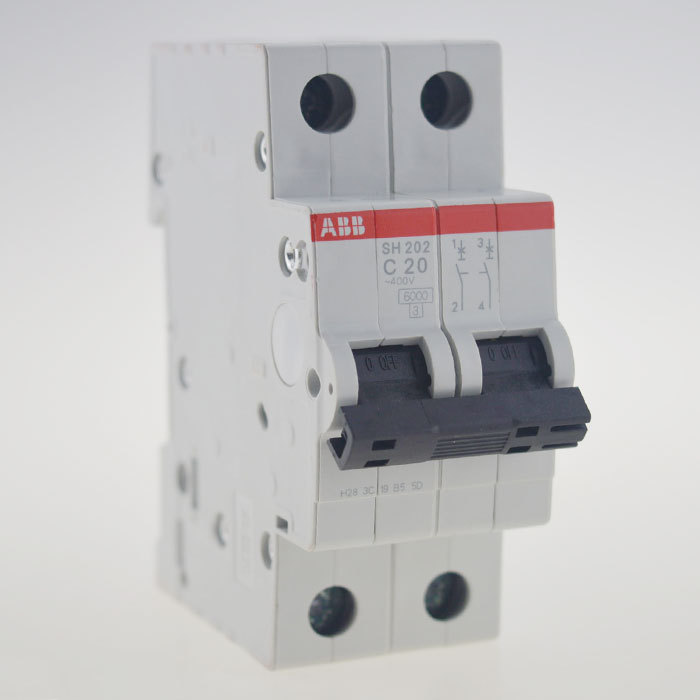

1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
3. УЗО — для защиты от поражения электрическим током и пожаров.

3. Схема подключения трехфазного счетчика

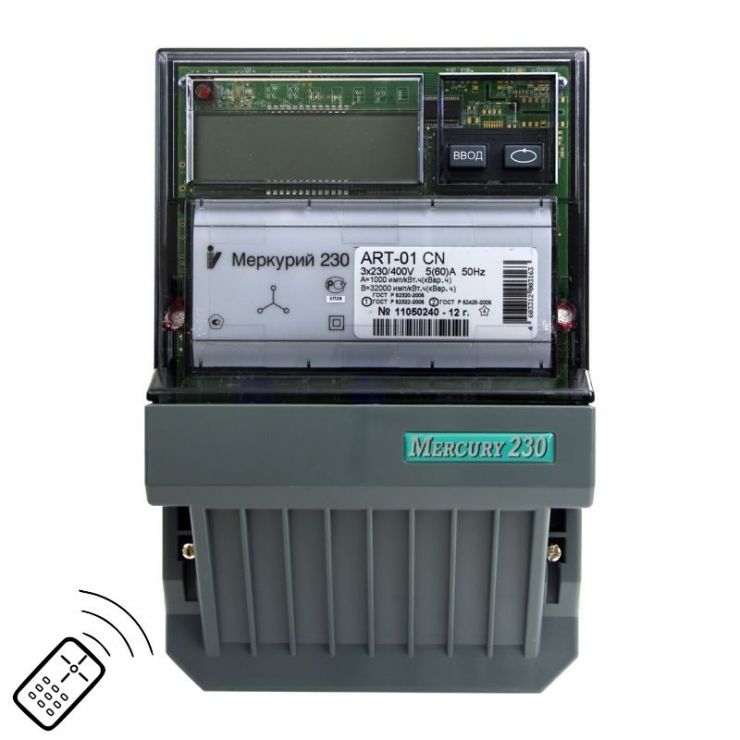

Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

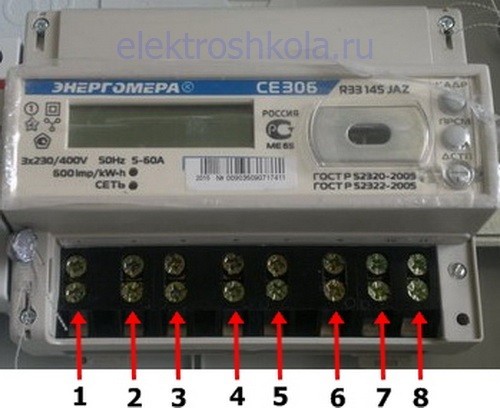

Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

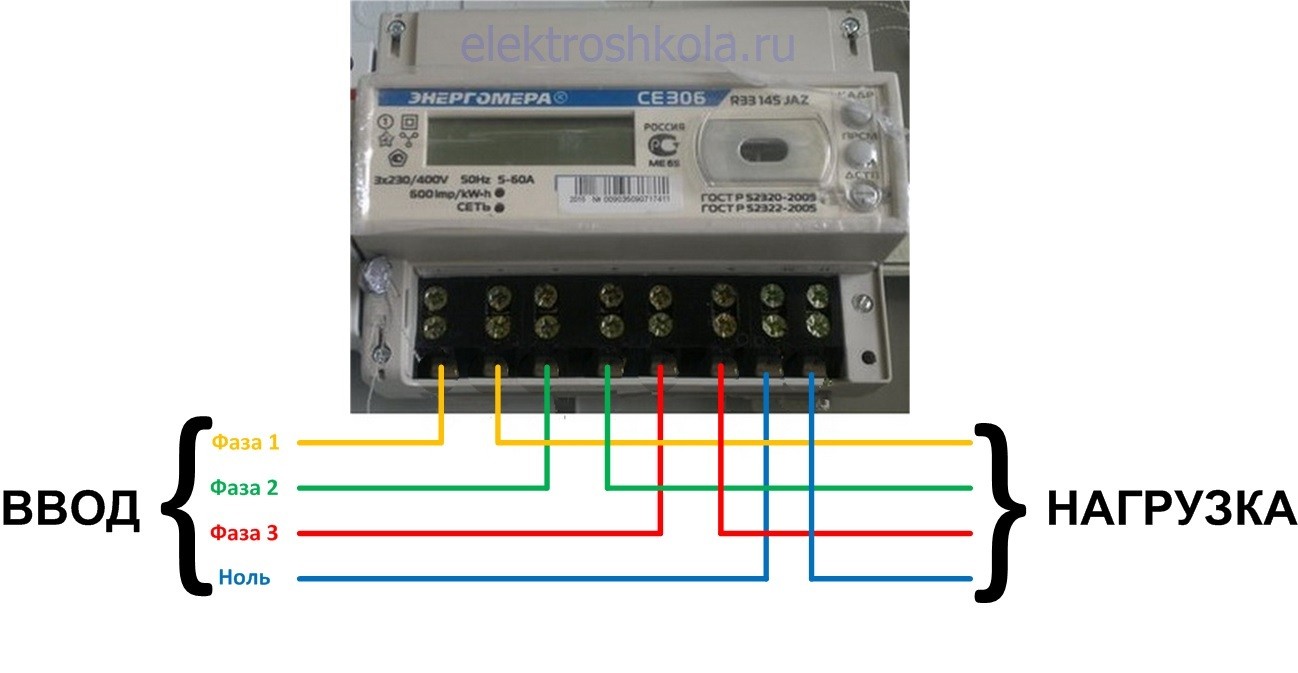

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

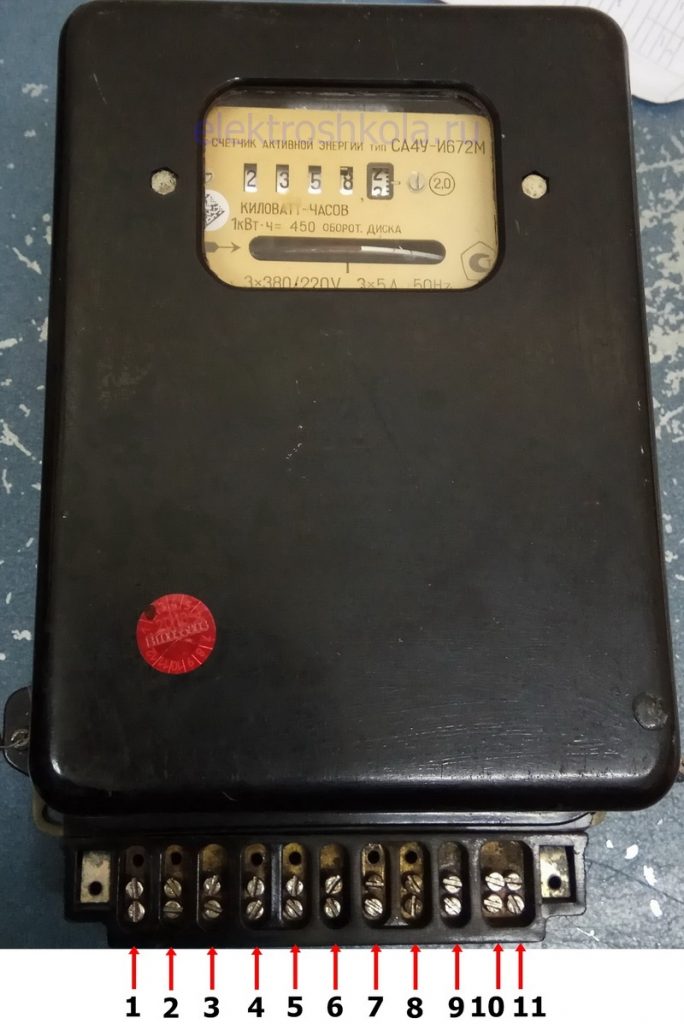

Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:



Прямое подключение такого счетчика в цепь производится следующим образом:

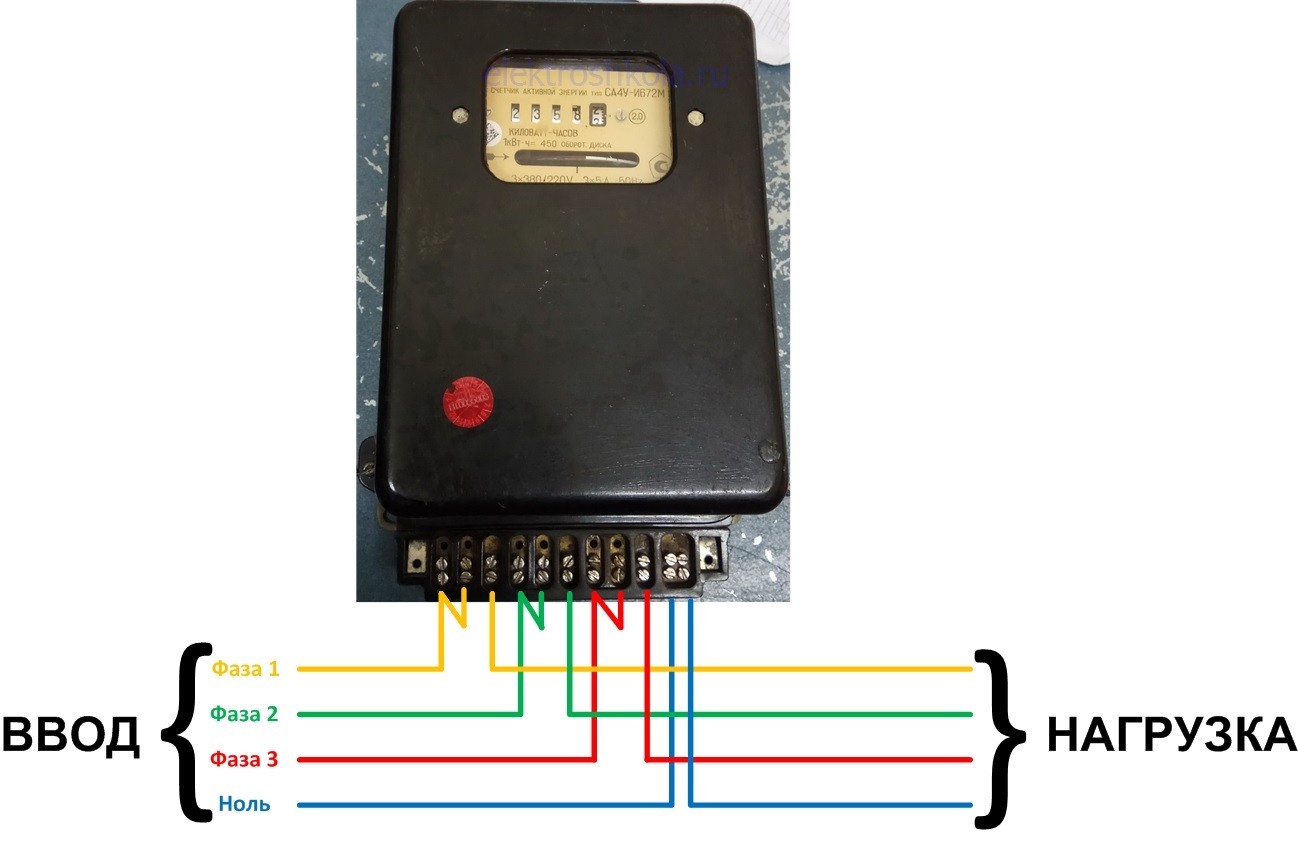

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

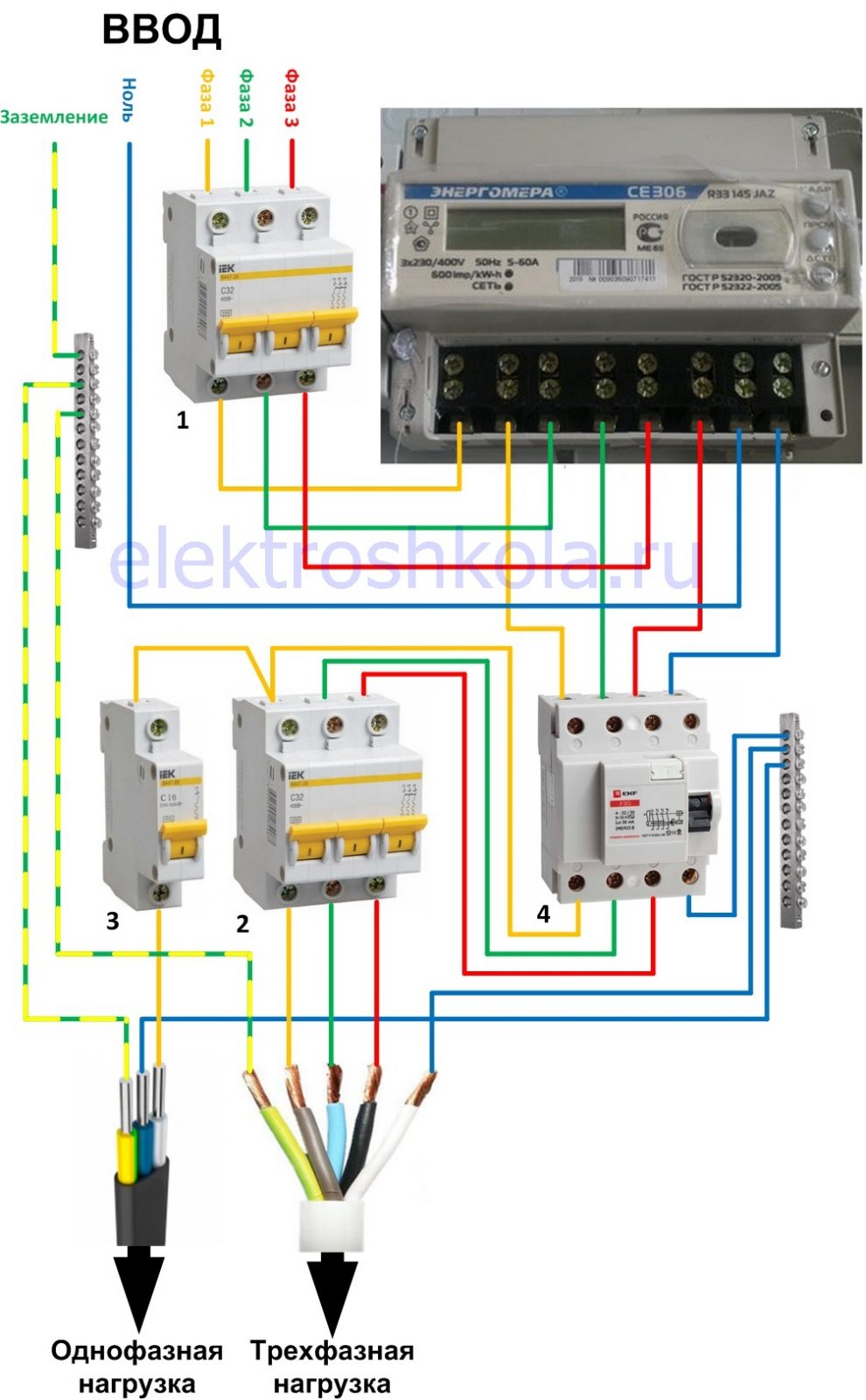

С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:



1. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
3. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
4. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения



Для подсчета потребляемой электроэнергии и защиты сети на большинстве бытовых и жилых объектов необходимо осуществить подключение однофазного счетчика и автоматов. Это мероприятие обычно должен выполнить владелец помещения.

При наличии небольших навыков работы с проводкой можно самостоятельно проделать такую работу без привлечения сторонних специалистов, а мы расскажем как это сделать.

Типовая схема ввода однофазной сети

К подавляющему большинству квартир, садовых участков и небольших бытовых объектов типа гаражей подведена однофазная сеть. Способ подключения измерительного прибора (электросчетчика) и предохраняющих цепи элементов (УЗО, автоматические выключатели и дифференциальные автоматы) одинаков.

В зависимости от условий эксплуатации и запитанных приборов схема подключения однофазного электросчетчика может претерпеть следующие изменения:

• Отсутствие ввода “земли”.
• Отсутствие индивидуального вводного автомата перед счетчиком. Он может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обыкновенный ручной коммутатор (рубильник).
• Отсутствие разветвления на несколько цепей.
• Отсутствие УЗО и автоматов, защищающих линию после счетчика.

Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Поэтому защита сразу после прибора учета нужна, тем более что простейшие автоматические выключатели стоят дешево.

Разграничение ответственности за электроприборы

Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.

Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.

В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке. Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.

Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

Более подробно о правовых тонкостях замены и установки приборов учета электроэнергии мы рассказали в этом материале.

Подключение счетчика и автоматов

Если место для монтажа устройств учета и защиты расположено в зоне ответственности собственника помещения, то необходимо выполнить их установку согласно типовой схеме подключения счетчика электроэнергии и автоматов.

Установка распределительного щита

Для удобства монтажа и защиты электроприборов лучше всего использовать специально изготавливаемые для этих целей распределительные щиты.

Обычно в такой щит устанавливают только аппаратуру следующего типа:

• вводной автомат;
• прибор учета электроэнергии;
• автоматические выключатели, предохранители и другие устройства управления и защиты;
• устройства защитного отключения;
• клеммы, шины и другие коммутационные элементы;
• элементы несиловых сетей, например, для кабельного телевидения;
• блоки бесперебойного питания постоянного тока с выносными аккумуляторами;
• блоки управления системой “умный дом”.

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Квартирные щитки, размещенные в зоне ответственности потребителя, не опломбируют, чтобы владелец помещения имел доступ к автоматическим выключателям. Такую процедуру проводят только для счетчика.

Щиты укомплектованы специальным профилем, который сделан из пластика или оцинкованного металла – DIN-рейкой. На них крепят все модульное оборудование, в том числе и счетчики. Это позволяет компактно и надежно разместить блочную аппаратуру.

Электрощитки бывают двух типов:

• Навесные. Задняя стенка у них разборная. Ее снимают и крепят к стене с помощью саморезов с дюбелями, а затем надевают корпус. При выборе такого варианта нужно заранее определиться с местом завода в щит электропроводки.
• Скрытого монтажа. В этом случае под щиток необходимо выдолбить нишу.

При выборе модели нужно в первую очередь убедиться, что имеющего места хватит для всех компонентов управления электросистемой. Лучше брать щиток с некоторым запасом объема, так как в будущем возможно присоединение новой автоматики.

Если нужно установить распределительный щит на улице, то для этого существуют специальные модели, которые обеспечат защиту оборудования от дождя, снега, сильного ветра с пылью и других природных явлений.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели как выполнить подключение электрического щитка. Подробнее – переходите по ссылке.

Необходимость вводного автомата

Необходимость установки вводного автомата и его номинал могут быть прописаны в договоре оказания услуг на подачу электроэнергии. Если таких требований нет, то автомат все равно лучше использовать.

Дело в том, что для монтажа и работ с приборами учета и контроля подачи электроэнергии необходимо обесточить сеть. Если вводной автомат размещен на территории потребителя, то можно самостоятельно выполнить его отключение.

В противном случае, отключить подачу электричества можно только с разрешения поставщика электроэнергии, причем необходимо будет вызвать специалиста, так как доступ к общим распределительным щитам посторонних запрещен.

Это создает следующие проблемы:

• необходимо договориться о времени отключения;
• если к одному коммутатору подключены несколько потребителей, то придется известить их о временном отключении подачи электроэнергии;
• вызов специалиста при неаварийной ситуации будет стоить денег.

Время на проведение всех работ при отключенном электричестве будет лимитировано. Поэтому нужно сразу подготовить место, инструмент и выполнить предварительные этапы, не требующие отсутствия питания.

Поэтому перед тем как подключить автоматику и однофазный счетчик электроэнергии лучше один раз установить вводной автомат, чем каждый раз при необходимости работы в собственном электрощите договариваться об этом с электриками.

Современные счетчики электроэнергии

Сейчас на электрифицированных объектах стоят два типа счетчиков: устаревшие электромеханические или новые электронные. Основных показателя у любого типа электросчетчика два.

Класс точности (КТ) определяет максимально допустимую погрешность в процентах при измерении электроэнергии. На данный момент существуют классы бытовых счетчиков (от нижнего к высшему): “2.5”, “2.0”, “1.0”, “0.5” и “0.2”. Согласно п. 138 Постановления Правительства РФ №442 от 04.05.2012 г. для физических лиц этот параметр должен быть 2.0 или выше.

Поэтому при покупке прибора нет необходимости приобретать модели с более высоким классом, например “0.5”. Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто пытаются продать такие устройства незнакомым с темой покупателям.

Второй важный показатель – максимальный ток, который может пропустить через себя прибор. Для бытовых и жилых помещений этот показатель для однофазного устройства не может быть больше 60 A.

Также существуют многотарифные счетчики, которые можно запрограммировать на вычисление потребленной электроэнергии в разные суточные периоды.

Большинство приборов учета устанавливают на DIN-рейку в распределительный щит. При этом модель щита и счетчика нужно подобрать таким образом, чтобы снять показания можно было через окошко, не открывая дверцу – это очень удобно.

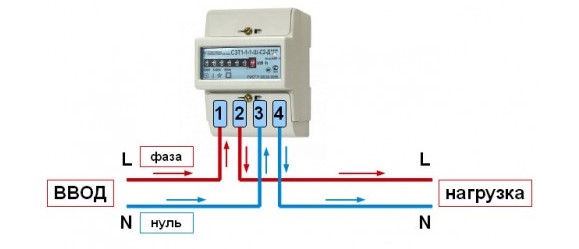

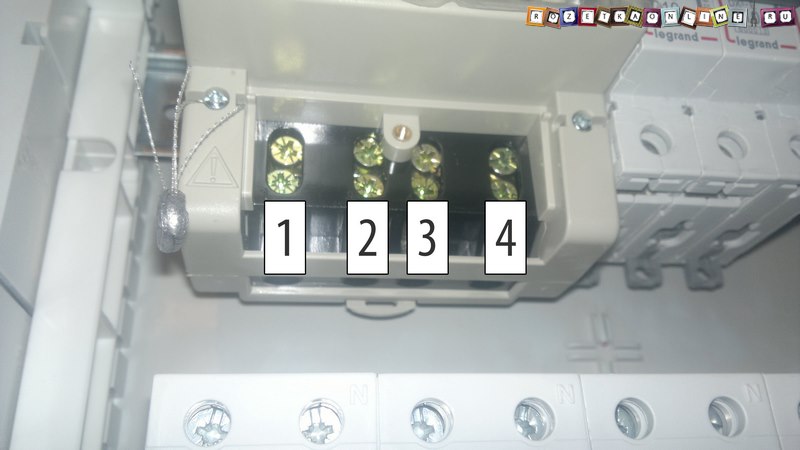

У однофазного счетчика 4 силовые клеммы для подключения проводов. Всегда, если смотреть на прибор, то слева-направо они идут в следующем порядке:

1. Приходящая фаза.
2. Отходящая фаза.
3. Приходящая нейтраль.
4. Отходящая нейтраль.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Причем не только на фазе, но и на нейтрали.

И счетчик и вся автоматика крепится на DIN-рейку с помощью присутствующих у них защелок.

Далее необходимо зачистить провода, которые идут от входного автомата, с помощью съемника изоляции или канцелярского ножа. Длина отрезков должна быть такой, чтобы они не болтались, но и не были в натяг. Очищенные концы вставляют в зажимы и закручивают их при помощи отвертки, причем нужно качественно протянуть оба винта.

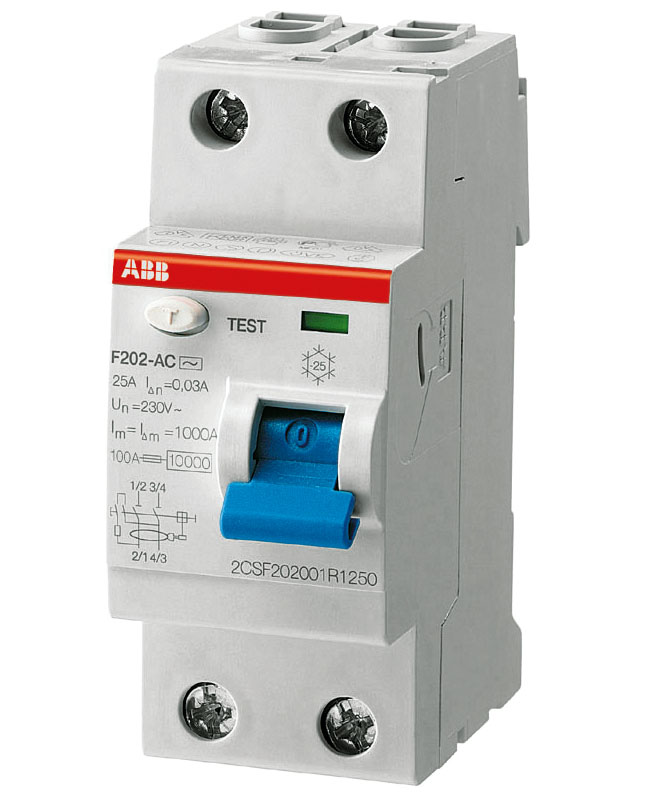

Автоматические выключатели и УЗО

Своими руками можно осуществить подключение не только счетчика электроэнергии, но и автоматов, которые будут защищать линию и прибор учета от перегрузки и короткого замыкания.

Монтаж всех устройств производят также на DIN-рейку. Автоматы подключают только к фазе, а УЗО – еще и к нейтрали, которую выводят на шину. Желательно между автоматами оставлять небольшое пространство, так как в процессе работы происходит их нагрев, а доступ воздуха с боков помогает охлаждению.

Провод “земля” идет отдельно к своей шине. Он не заходит в счетчик, как и в автоматы и УЗО.

Выводы и полезное видео по теме

Комплектование щитка счетчиком, автоматами, розеткой и шинами:

Сборка квартирного щита своими руками:

Самостоятельно заменить или установить однофазный электросчетчик достаточно просто. Но при работе с электричеством необходимо соблюдать правила безопасности. В том числе не менять последовательность устройств в схеме подключения.

Если вы обладаете необходимыми знаниями и умениями по подключению однофазного электросчетчика, пожалуйста, поделитесь им с другими посетителями нашего сайта. Расскажите о нюансах подключения которые известны вам. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
