Схема монтажа троссового молниеприемника

Особенности молниезащиты частного дома

Электрический грозовой разряд способен унести человеческие жизни и нанести серьезный ущерб постройкам. Устройство молниезащиты частного (загородного) дома позволяет обеспечить безопасность проживающим в доме людям и имуществу.

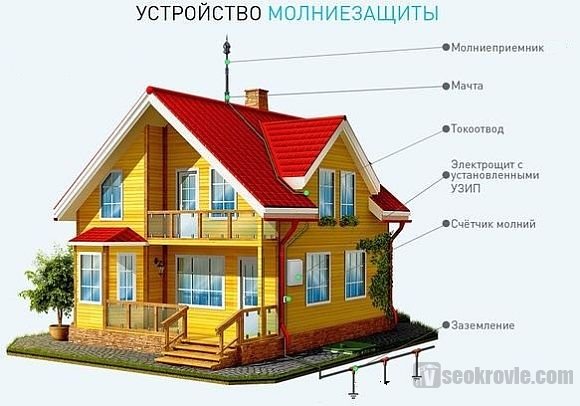

Устройство молниезащиты

Сегодня вероятность попадания молнии в жилой дом заметно возросла из-за использования большого количества электронной техники, устройств, использующих для передачи и получения информации эфирные каналы – это связано с особенностями электростатики. Следует отметить два поражающих фактора молнии:

  1. Первичный. Прямое попадание грозового разряда в постройку, в результате чего возникают повреждения, начинается пожар.
  2. Вторичный. Разряд молнии относительно недалеко от дома провоцирует появление электромагнитной индукции в электропроводке постройки, из-за чего резко повышается напряжение. Скачок напряжения губителен для электронной техники, работающей от сети.

Чтобы обезопасить электроприборы от вторичного поражающего фактора, достаточно отключать их от электропитания на время грозы. При этом для защиты от первичного поражающего фактора нужен молниеотвод – специальная система, позволяющая улавливать и гасить в грунте грозовые разряды.

Критерии и виды молниезащиты

Существует два типа защиты от воздействия молнии: внешняя и внутренняя.

Внутренняя молниезащита заключается в установке УЗИП (Устройство защиты от импульсных перенапряжений) – специального устройства, защищающего внутренние электрические сети от импульсного перенапряжения, вызванного электрическим полем грозового разряда.

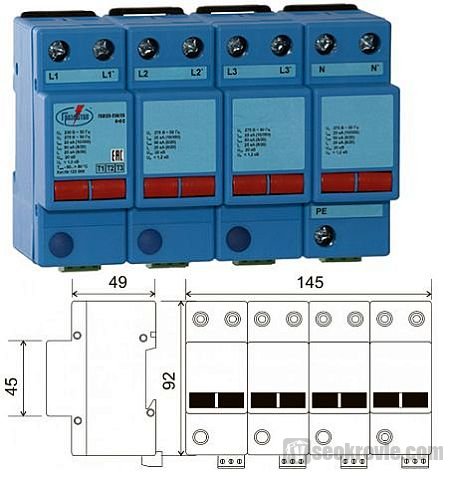

Пример узип с размерами

Внешняя молниезащита подразделяется на активную и пассивную:

  1. Пассивная система – это традиционный вариант, который включает в себя три базовых части: молниеприемник, токоотводящий элемент и заземляющий контур. Грозовой разряд улавливается и гасится в земле.
  2. Активная система включает в себя ионизатор – устройство повышает концентрацию заряженных частиц в воздухе, благодаря чему провоцирует появление грозового разряда вблизи молниеприемника, который перехватывает заряд и отправляет в землю. К преимуществам активной системы относится увеличенный радиус действия, который может достигать 95 метров. Недостатком является высокая стоимость.

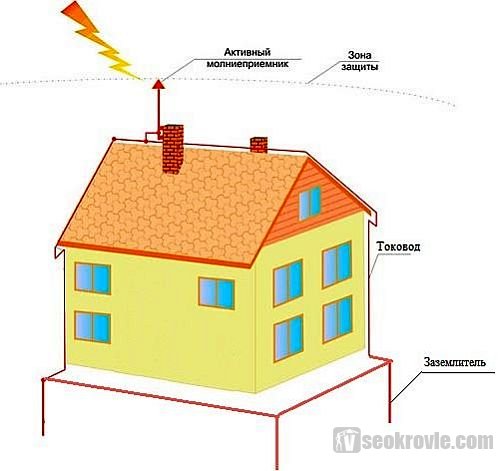

Схема активной системы защиты

Конструкция молниезащиты

Пассивный громоотвод может быть снабжен приемным элементом в виде стержня либо в виде стального троса (или специальной сетки), натянутого над объектом, который требуется защитить. Выбор зависит от конфигурации крыши, от материала кровельного настила и других факторов.

Конструкция стержневого молниеотвода подразумевает установку на мачте металлического штыря, соединенного с контуром заземления металлической лентой или проволокой. Зона действия такой системы относительно невелика – под защитой оказывается объект (или его часть, или несколько объектов), попадающие в воображаемый конус с вершиной в верхней точке стержневого молниеприемника и сторонами, расположенными под углом 45 градусов к земле.

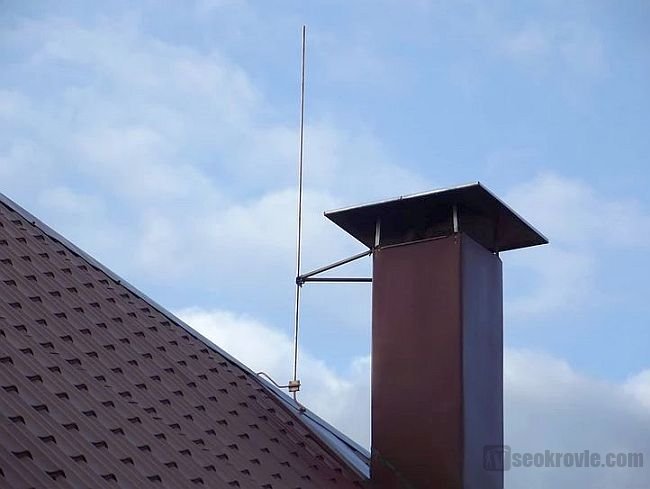

Стержневой молниеотвод возле дымоходной трубы

Верхняя точка штыря должна располагаться выше дымоходной трубы не менее чем на 1 метр. Если на участке, где расположен дом, растут деревья, высота которых превышает высоту защищаемой постройки, конец стержневого молниеприемника должен находиться минимум на 0,5 метра выше макушки самого высокого дерева.

В конструкцию тросовой молниезащиты входит несколько мачт, которые соединены между собой проволокой или металлической лентой, которая и выполняет функцию молниеприемника. Такая установка дает возможность обеспечить большую защитную зону.

Специальный молниеприемник можно не монтировать, если кровельное покрытие крыши выполнено из металла. К металлическому настилу предъявляются определенные требования: толщина металла не менее 4 мм, отсутствие разрывов, отсутствие изоляционного слоя на поверхности (допускается окраска антикоррозийным составом). Это должно обеспечить тугоплавкость кровли при нагреве от удара молнии, в противном случае могут вспыхнуть деревянные конструкции крыши. Недостатком такого варианта является большая толщина металлических листов – это усложняет монтаж, в несколько раз увеличивает вес и стоимость покрытия.

Стержневой и тросовый громоотвод можно смонтировать своими руками, поэтому они широко используются для обеспечения безопасности частных и дачных домов.

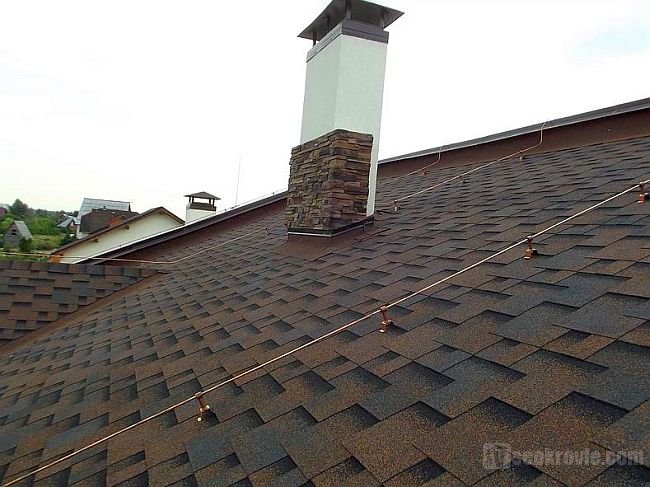

Пример расположения токоотвода на мягкой кровле

Технические параметры токоотвода и заземляющего контура не зависят от конфигурации молниеприемника. В любом случае токоотводящий элемент выполняется из проволоки или тонкого полосного металла, причем площадь поперечного сечения зависит от вида материала – минимальный показатель для стали – 50 мм 2 , для меди 16 мм 2 , для алюминия 25 мм 2 .

Заземление представляет собой прямой или треугольный контур из заглубленных в грунт медных или стальных стержней (уголков или иного металлопроката), соединенных приваренным проводником из того же материала.

Особенности монтажа

Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует:

  • выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
  • определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
  • выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
  • рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
  • подобрать материалы для сборки конструкции.

Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.

На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.

Читать еще:  Софиты под кровлю схема расположения

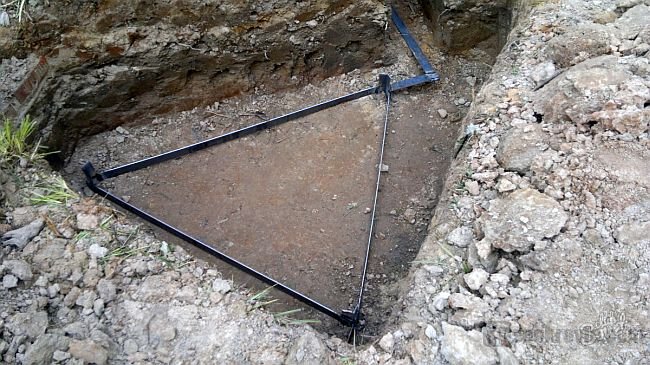

Контур заземления в виде треугольника

Заземляющий контур должен быть расположен на глубине от 0,8 метра. Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять. Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.

Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской.

Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.

Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.

Монтаж тросового молниеотвода

Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.

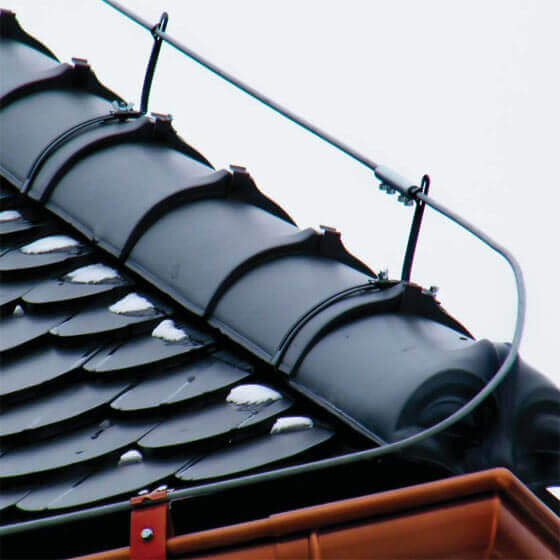

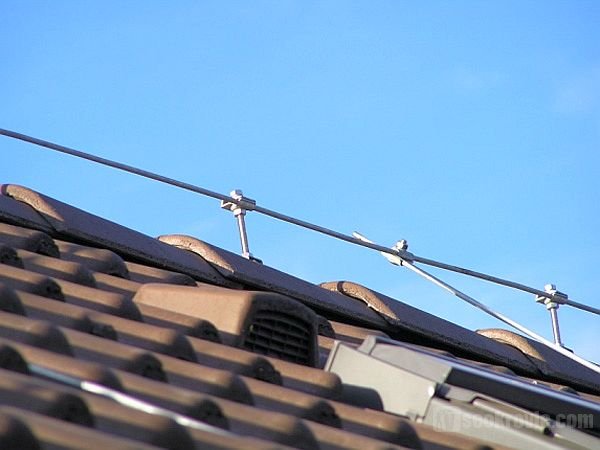

Расположение тросового молниеотвода над коньком

Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.

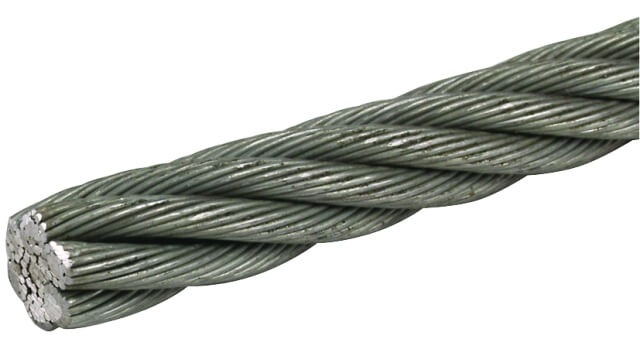

Для использования в качестве молниеприемника тросовой системы нужен металлический неизолированный провод (проволока) диаметром не менее 6 мм.

Монтаж стержневого молниеотвода

Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.

В качестве опоры для стержневого молниеприемника можно использовать:

  • установленную на земле высокую мачту;
  • телевизионную антенну;
  • дерево, высота которого сравнима или превышает высоту дома;
  • станину для кровли.

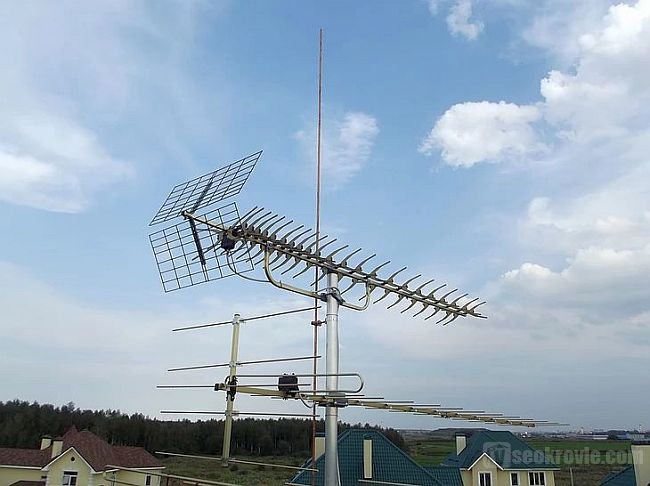

Антенна в качестве опоры для молниеприемника

К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.

По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом.

Внутренняя защита дома

Пассивная внешняя защита, при условии правильного расчета и грамотного монтажа, оберегает дом круглосуточно и не нуждается в постоянном контроле. Однако если грозовой разряд прошел недалеко от дома, но за пределами действия молниеотвода, и спровоцировал возникновение электромагнитной индукции, ваша электронная техника может серьезно пострадать.

Чтобы каждый раз перед уходом из дома в теплый сезон года не отключать на случай грозы всю технику, чувствительную к перепадам напряжения, рекомендуется позаботиться о внутренней защите.

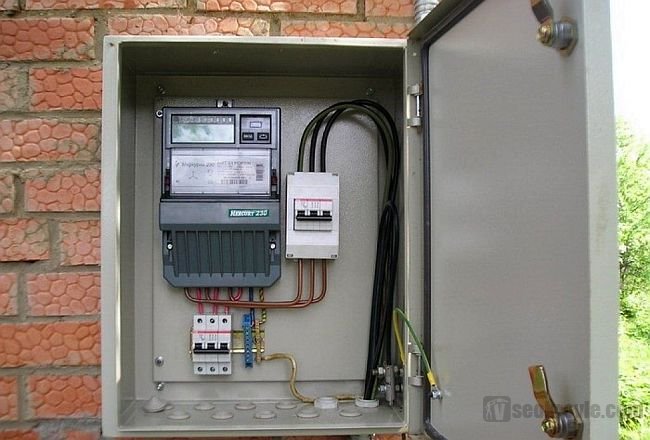

Пример распределительного щитка

Устройство защиты импульсного перенапряжения – готовый прибор, который подсоединяется к электросети дома. УЗИП монтируют в распределительном щитке на входной провод. Модели устройства различаются по степени защиты и, соответственно, стоимости.

УЗИП в дополнение к пассивной молниезащите нужен, чтобы дом вместе с людьми и имуществом был в максимальной безопасности во время грозы.

Защита и заземление дома

Грамотно выполненное заземление и молниезащита в частном доме – залог безопасности. Если нарушить технологию обустройства заземляющего контура, при попадании молнии в громоотвод могут быть повреждены объекты, расположенные неподалеку от заземления, включая сам дом.

Установка заземления требует соблюдения некоторых правил:

  • предпочтительно монтировать контур из медных или латунных элементов – они устойчивы к коррозии;
  • если используется сталь – каждые 3-5 лет необходимо проверять систему и менять поврежденные коррозией электроды;
  • длину стержня подбирают с учетом глубины промерзания грунта на участке – электрод должен быть погружен на 20-25 см ниже этого уровня;
  • для соединения стержней между собой применяйте проволоку или ленту из того же металла, что и электроды;
  • нельзя накручивать проволоку на верхнюю часть электродов – соединение элементов конструкции между собой выполняют сваркой или используя обжимные гильзы;
  • влажность грунта в теплое время года поддерживают, поливая участок с заземлителем вместе с газоном и цветниками или обустроив специальный отвод водосточной трубы.

Молниезазщитную систему перед каждым сезоном требуется осматривать, проверяя надежность соединений. Болтовые соединения зачищаются и подтягиваются, сварные стыки окрашиваются антикоррозийной краской для металла. Подземную часть полностью проверяют и обслуживают раз в пять лет.

Регулярный осмотр и техническое обслуживание обеспечат надежное функционирование молниеотвода на протяжении многих лет.

Как организовать тросовую молниезащиту дома

Определение

Молниезащита любого типа заключается в возведении металлоконструкции на крыше или рядом со зданием, чтобы отвести удар молнии в землю. Отсюда следует, что молниезащита соединяется с заземлителем. Простыми словами, её назначение – защитить сооружение, людей и электрооборудование.

Тросовую молниезащиту применяют на длинных крышах жилых домов и других типах зданий, когда штыревую по каким-то причинам возвести не удаётся. Причиной этому может стать невозможность возведения высоких мачт для штыревого молниеотвода. Однако протяженность здания не играет ключевой роли. Тросовый молниеприемник может быть установлен на крыше коттеджа или небольшой дачи. На фото вы можете видеть, как выглядит тросовая молниезащита на крыше дома.

Если сравнивать со штыревой системой отвода молнии, то тросовая молниезащита защищает большую площадь. Это считается более эффективным решением. На некоторых крышах проще протянуть трос, чем поставить штыревой отвод. В то же время сеточная система молниеотвода сохраняет еще большую площадь, чем тросовая, однако сложность её установки не всегда позволяет выбрать этот вариант.

Читать еще:  Причина высокая декоративность кустов войлочной вишни

Как её установить

Вдоль крыши протягивают стальной трос сечением не менее 35 кв. мм. Если не получается найти трос нужной длины его соединяют, зачаливая с перехлестом в 1,5 м и более.

Трос протягивают на высоте от шиферной крыши 0,5 м. Для этого на коньке монтируют штыри, между ними натягивают сам трос. С одной стороны трос соединяют с молниеотводом, который отводит удар молнии в землю, для них применяют стальную проволоку или трос диаметром порядка 6-8 мм. С заземлителем его лучше соединить сваркой, при этом сечение сварного шва должно превосходить сечение троса в 2-3 раза.

Трос крепят к мачтам болтовыми зажимами, если протяженность троса более 15 метров – по длине устанавливают дополнительные мачты, чтобы он не провисал. На них должны быть кольца или проушины для крепления молниезащиты.

Зазмелитель выполняется следующим образом: три металлических уголка (размеры 50х50х5 или близкие) забивают в землю на глубину не меньше 2 метров. Их располагают в вершинах воображаемого равностороннего треугольника. Уголки соединяют между собой сваркой. Для этого используют металлическую полосу (размеры, например, 40х4), которую приваривают к уголкам. К полученному заземлителю приваривают трос с крыши. Заземлитель лучше отнести на пару метров от дома, но не менее чем на пять метров от входа в него.

Внимание: не стоит использовать контур заземления электрооборудования дома для подключения к нему тросовых и других видов молниеотводов. Лучше сделать два контура. Для уравнивания потенциалов их обычно объединяют между собой.

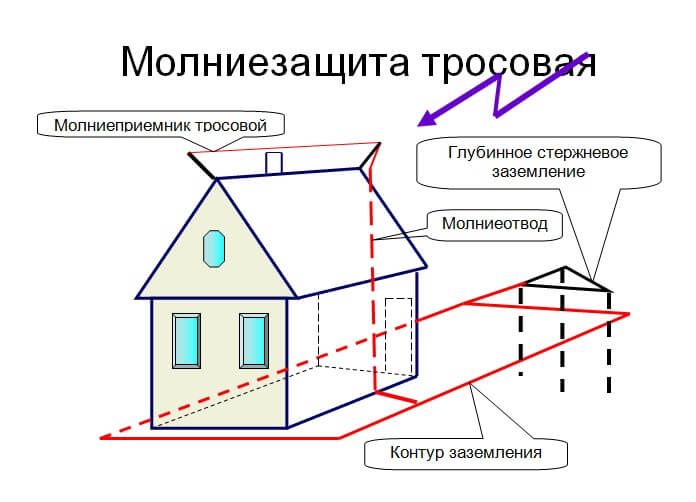

Общая схема тросовой молниезащиты представлена на рисунке ниже:

В чем заключаются расчёты

Тросовая защита может состоять из более чем из одного троса, размещенного по центру здания. Количество и способ прокладки тросов выбирают в зависимости от защищаемой площади. Давайте рассмотрим, из чего состоит типовой расчет тросовой молниезащиты.

Зоной защиты называют площадь, которая примыкает к молниеотводу, обеспеченную защитой разной степени. Разделяют два типа защиты: выше 99.5% (тип зоны А) и выше 95% (тип зоны Б). Для дома достаточно и второго типа (Б).

Для молниеотвода высотой до 150 м (h) и расстоянии между опорами L, зона защиты изображена на рисунке ниже. Верхняя часть зоны защиты ограничена прямой, которую проводят горизонтально через точку максимального прогиба троса.

Размеры зоны защиты определяются таким образом. Для зоны типа А:

h0 = 0,85/h; r0 = (1,35 — 0,0025h)h;

rх = (1,35 — 0,0025h)(h — hx0,85);

Для зоны типа Б:

h0 = 0,92h; r0 = 1,7А; rх = 1,7(h — hx/0,92).

Если hx и rх известны, тогда высота одиночного тросового молниеотвода для зоны типа Б:

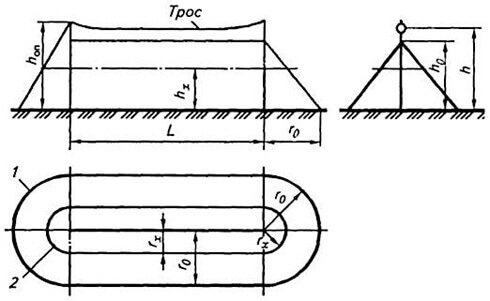

Пояснение обозначений на рисунке: 1 – граница зоны защиты на уровне земли; 2 – граница зоны зашиты на уровне hх.

Высота опор обозначается hоп, её выбирают с учетом стрелы прогиба. Для стального троса это значение составляет 2 метра при расстоянии между опорами (L) до 120 м и 3 метра, при расстоянии между ними от 120 до 150 метров. Тогда высота опор равняется сумме расчетной высоты молниеотвода с принятой высотой стрелы прогиба.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется рассматриваемый вариант защиты от молнии:

Молниезащита, безусловно, нужна на каждом сооружении. На деле, к сожалению, в частном секторе её практически невозможно встретить. Чаще всего она встречается на предприятиях, а не жилых зданиях. Надеемся, вам стало понятно, как организовать тросовую молниезащиту частного дома либо дачи.

Полезное по теме:

Полезная информация о строительном оборудовании и других металлических конструкциях

Все виды строительных лесов! Звоните! 8 (495) 518-64-87

Тросовые молниеприемники применяют для защиты высоковольтных воздушных линий и строительных лесов.

Тросовый молниеприемник — подвешенный над защищаемым объектом трос определенного сечения, прикрепленный к несущим конструкциям.

Конструирование тросовых молниеприемников производится с учетом района гололедности, принимаемого для данной местности в соответствии с рекомендациями ПУЭ 1964 г., относящимися к воздушным линиям электропередачи напряжением выше 1000 В.

Выявляем наиболее неблагоприятные точки тросового молниеприемника в части приближения последнего к верху защищаемого сооружения.

При установке молниеотводов на объекте от каждого стержневого молниепри-емника или каждой стойки тросового молниеприемника должно быть обеспечено не менее двух токоотводов.

При этом первые служат для закрепления на них как стержневых, так и тросовых молниеприемников, вторые-только стержневых молние-приемников.

Одиночный тросовый молниеприемник обеспечивает зону защиты в виде равнобедренного треугольника, вершина которого находится на высоте h0 https://mdnvizit.ru , 2013-03-02

Внимание: все материалы/статьи (включая любые текстовые и графические элементы), размещенные на данном сайте, являются результатом труда и собственностью создателей сайта. Копирование, в том числе частичное, запрещено. Нарушение авторских прав контролируется и преследуется по закону.

Молниеотвод в частном доме: инструкции по установке

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Читать еще:  Счастливый садовод с новым подарком

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома. Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии. Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко, начнет привлекать все молнии во время сильной грозы.

Стержневой молниеотвод выглядит так:

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

  1. Медная проволока;
  2. Стержни;
  3. Хомуты;
  4. Алюминиевый провод;
  5. Дрель;
  6. Муфты;
  7. Трубы;
  8. Сварочный аппарат;
  9. Металлические уголки;
  10. Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода


К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я
