Схема наружного монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля

Саморегулирующийся кабель используется для обогрева трубопроводов, чтобы зимой в них не замерзала вода. В этой статье приведена подробная инструкция по подключению греющего кабеля к электрической сети и способах его установки на трубу, которую нужно обогревать.

Установка на трубу

Монтаж саморегулирующегося кабеля можно выполнить несколькими способами:

  1. внутри трубы
  2. снаружи трубы
    • линейно — вдоль трубы
    • витками — наматывая кабель на трубу по спирали

При любом варианте монтажа помимо обогрева трубы необходимо и её утепление, иначе всё тепло от греющего кабеля будет уходить в окружающее пространство. Толщина утеплителя обычно варьируется от 20 мм до 50 мм в зависимости от условий прокладки трубы: если под землей то слой утеплителя можно выбрать поменьше, а для надземных труб — нужен толстый слой утеплителя. Для утепления нужно использовать стойкие к влаге утеплители — вспененный полиэтилен, пенополистирол, так же не лишним будет защитить и слой теплоизоляции от повреждения, поместив трубопровод в защитную гильзу из трубы большего диаметра.

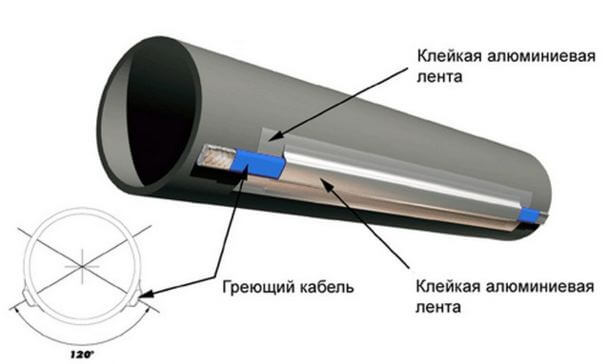

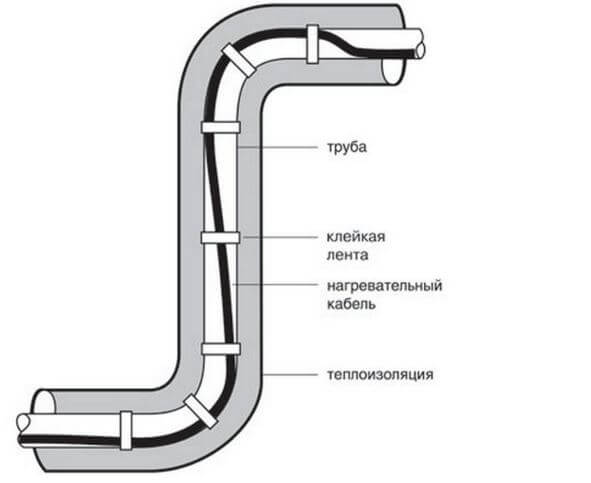

Установка греющего кабеля вдоль трубы.

Самый простой вариант — это установка кабеля вдоль трубы, кабель протягивается по одной стенке трубы и крепится через каждые 30 см клейкой стекловолоконной лентой или пластиковыми хомутами, которые выдерживают рабочую температуру кабеля. Крепление кабеля с помощью металлических хомутов запрещено. Расход кабеля при это очевиден: на какую длину нужно делать обогрев, такой длины и нужен будет кабель. При монтаже греющего кабеля на горизонтальных участках трубы, проложенных в грунте, наилучшим способом будет размещение кабеля не в самой нижней части, а чуть сбоку — на 4 или 8 часов.

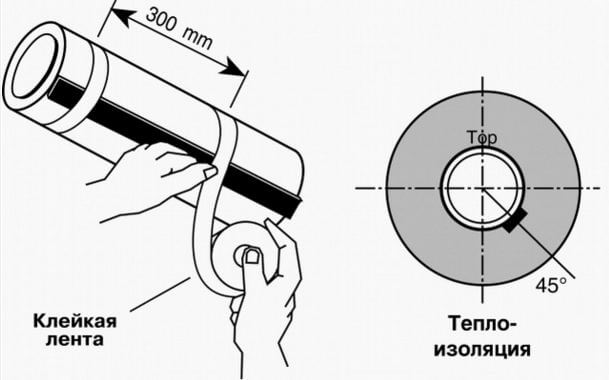

Место крепления кабеля для обогрева трубы.

При таком монтаже кабеля он будет защищен от давления трубы и лежащего сверху грунта, и не повредится, например, его на трубу кто-то встанет или что-то упадёт.

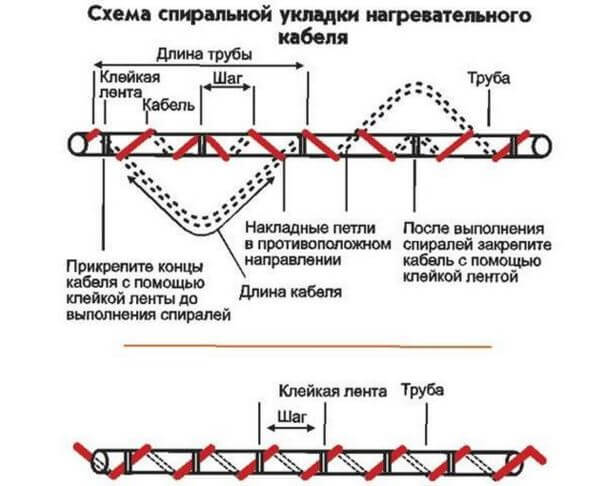

Другой вариант монтажа — навивать греющий кабель на трубу по спирали: это обеспечивает больший контакт с трубой и поэтому лучших обогрев, но расход кабеля увеличивается, в зависимости от шага спирали.


Монтаж греющего кабеля по спирали.

Чтобы посчитать, сколько кабеля будет нужно при таком способе монтажа, нужно длину обогреваемого трубопровода умножить на поправочный коэффициент. Он показывает сколько метров кабеля расходуется на метр трубы и в зависимости от шага спирали и диаметра трубы изменяется от 1,1 до 1,5. В таблице ниже приведены значения шагов спирали кабеля для разных диаметров труб и поправочных коэффициентов.

Диаметр трубы, ммСколько метров кабеля на метр трубы?
1.1 м
1.2 м
1.3 м
1.4 м 1.5 м
6043
765136
89614333
10271483833
11479534336
1258961484136
1409966534638
16811779645346
219150104847161

Для труб диаметром меньше 60 мм дополнительным расходом кабеля можно пренебречь.

Установка греющего кабеля внутри трубы

Еще один вариант монтажа греющего кабеля — внутрь трубы — возможен только для труб достаточно большого диаметра 40 мм и более, иначе кабель будет занимать значительное пространство внутри трубы и будет мешать потоку воды. Такой вариант монтажа предусматривает обогрев небольшого участка трубы (засунуть кабель метров на десять проблематично), но зато позволяет достаточно просто заменить кабель, если он вышел из строя.

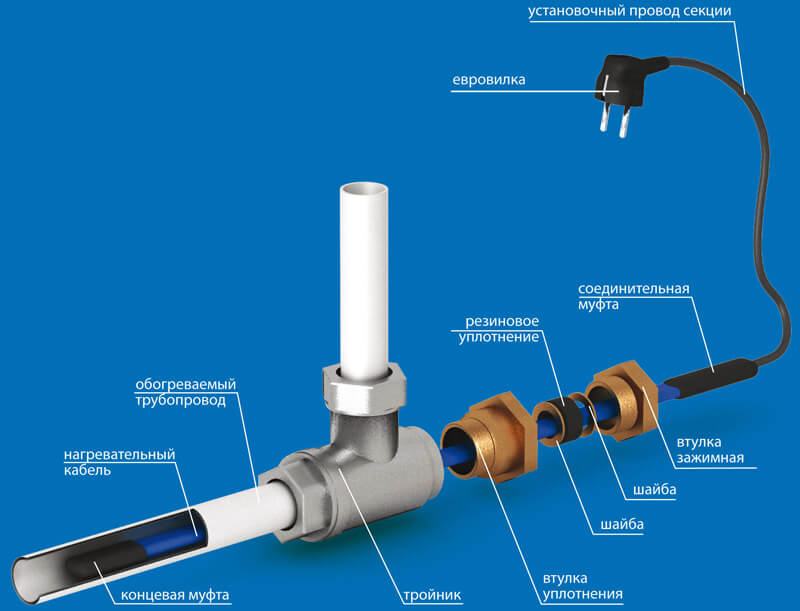

Схема монтажа греющего внутри трубы.

Монтаж кабеля внутри трубы особенно удобен на вертикальном участке трубопровода, например там, где он выходит из грунта под домом и поднимается вверх для ввода в помещение. В трубопровод врезается тройник, так чтобы через верхний отвод внутрь трубы опустить кабель, а через боковой продолжить трубопровод в сторону потребителей. Для герметичного ввода кабеля внутрь труб есть специальные муфты с уплотнителями, выглядите это примерно так:

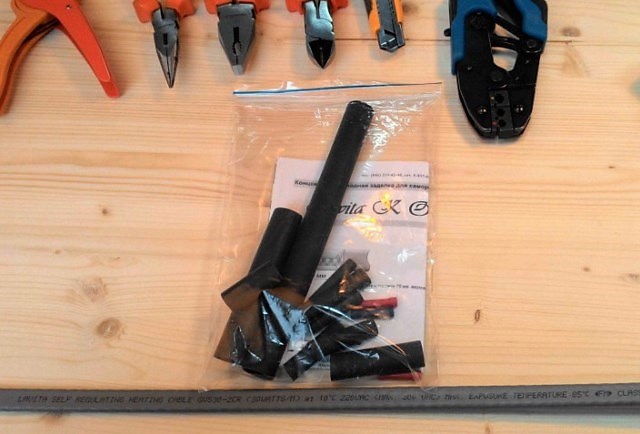

Комплект для монтажа греющего кабеля внутри трубы.

Для обслуживания кабеля при таком монтаже отключается подача воды, снимается верхняя муфта с тройника, меняется кабель, затем всё собирается обратно. Пожалуй это самый серьезный довод в пользу такого варианта установки. Если кабель, установленный снаружи трубы, сломался, то для его замены надо будет откапывать трубопровод (если он проложен под землей), снимать теплоизоляцию, заменять кабель, а потом собирать всё обратно.

Подготовка кабеля к монтажу

Прежде чем выполнять непосредственно монтаж кабеля, его нужно подготовить: один конец нужно зачистить и подготовить провода для подключения к электросети, а другой — герметизировать, чтобы защитить от влаги и короткого замыкания.

Свободный конец кабеля нужно хорошо заизолировать, чтобы защитить от действия влаги и короткого замыкания. Соединять токопроводящие жилы между собой нельзя, этого наоборот нужно избежать. Для изоляции в комплекте с греющим кабелей есть заглушка, которая надевается на конец и с помощью фена оплавляется и плотного фиксируется.

Другой конец кабеля, нужно очистить от изоляции для подключения к электрической сети. Инструкция по подключения к электросети:

  1. Отмерить 5-6 см от конца кабеля, надрезать внешнюю изоляцию и убрать её.
  2. Убрать экранирующую оплётку и свернуть её в пруток.
  3. Отмерить на 1 см меньше теплоизоляции, так же её надрезать и убрать.
  4. Отделить медные токопроводящие жилы от нагревательной матрицы.
  5. Вырезать кусок матрицы между проводами.
  6. Очистить токопроводящие провода от изоляции.
  7. Подключить провода к источнику электричества, а оплётку — к заземлению.

Так же смотрите подробные видео с объяснениями, как выполняется подключение саморегулирующегося кабеля.

К этой статье есть подборка видео (количество видеороликов: 4)

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Читать еще:  Сроки побелки плодовых деревьев осенью

Схема наружного монтажа греющего кабеля

Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля.
От качества монтажа во многом зависит эффективность и работоспособность системы.

1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины.

2. Установите нагревательный ( греющий) кабель на трубу:

Либо вдоль трубы

Либо используя намотку по спирали

Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки.

Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

Внимание:

  • Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
  • При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
  • Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
  • В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

Таблица 1 ( для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно должен быть теплоизолирован.
  • В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
  • Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Обогрев водопроводных труб кабелем

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

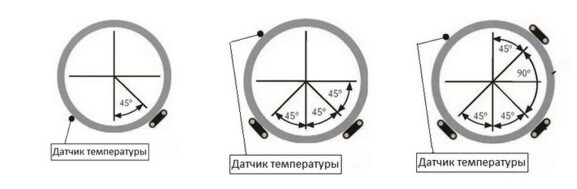

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

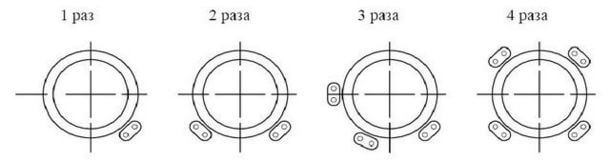

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

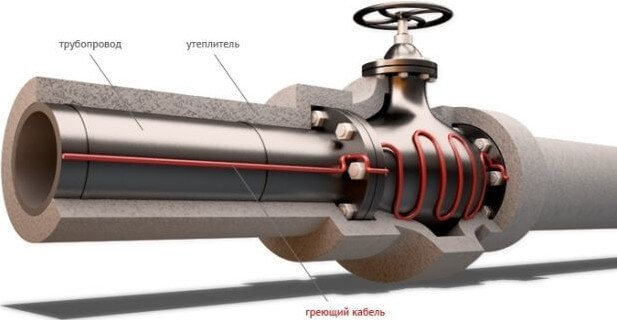

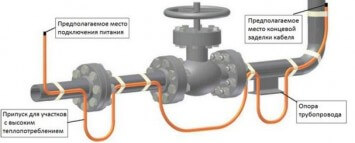

Отдельные узлы

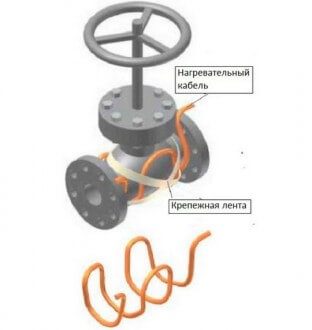

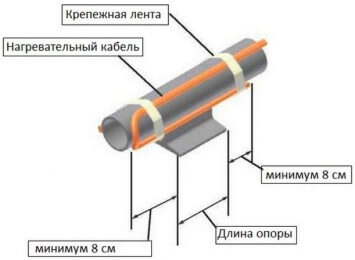

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:


Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

  • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
  • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
  • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
  • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Читать еще:  Уход за садовыми деревьями осенью

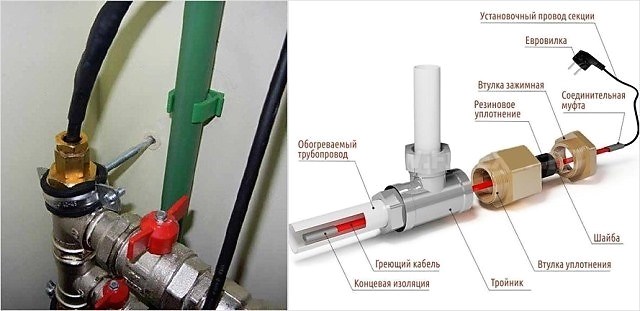

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

  1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
  2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
  3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
  4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

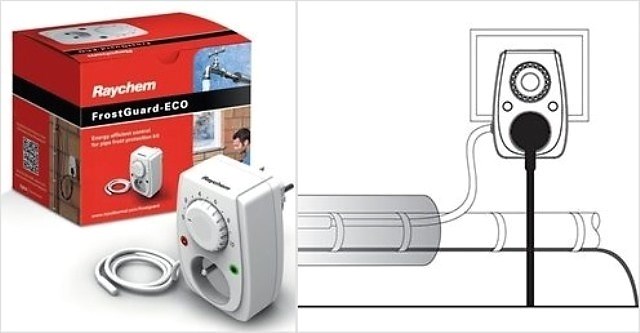

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

Теплоизоляция

Ну и последнее, что нужно сделать – изолировать трубы для лучшего удержания тепла. В качестве утеплителя можете использовать специальные цилиндры, разрезанные с одной стороны. Они могут быть изготовлены из минеральной ваты, вспененного полиуретана или даже пенополистирола. Выберите подходящий вариант по цене и оберните им трубы. Помимо сбережения тепла, слой термоизоляции дополнительно защищает проводник от механического повреждения (при наружном монтаже). Толщина утеплителя должна быть не менее 20 мм для полудюймовых труб, 30 мм для дюймовых, 50 мм для двухдюймовых и 65 мм для остальных размеров.

Вот и вся инструкция по установке и подключению обогрева водопроводных труб. Как Вы видите, технология достаточно трудоемкая, однако монтаж греющего кабеля для водопровода вполне реально выполнить своими руками. Если возникли трудности, задавайте вопросы в нашей официальной группе в контакте или же форме Вопрос электрику!

Будет интересно прочитать:

Монтаж наконечника и соединение двух участков

Греющий кабель для труб: виды, подключение и монтаж к водопроводу

В зимнюю пору владелец загородного дома рискует быть отрезанным от колодца и артезианской скважины. Ледяные пробки в уличном водопроводе, не только отключат душ, кухню и туалет, но и повредят трубы.

Утепление не является гарантией от замерзания. Пока вода движется в дом, нагнетаемая насосом, она не превратится в лед. Ночью в сильный мороз и при дневном отсутствии жильцов стоящая жидкость за несколько часов закупорит трубу.

Содержание статьи:

Пока не был создан кабель для обогрева труб, уличную трассу водоснабжения приходилось закапывать глубоко в землю, опускаясь ниже отметки промерзания грунта. Несмотря на это на трассе все равно оставался уязвимый участок – переход трубы из земли в дом. Хорошо, если трасса прокладывалась грамотными строителями до заливки фундамента и выходила на поверхность под зданием. Тепло от дома не давало жидкости замерзнуть на этом перешейке. Если же ввод делался с улицы, то никакие ухищрения по утеплению не спасали положения.

Сегодня, купив греющий кабель, можно не ломать себе голову над этой проблемой. В любой мороз тепло, выделяемое электротоком, не даст воде замерзнуть и закупорить трубу. О том, какие виды нагревательного кабеля можно приобрести на рынке, какова их конструкция, принцип работы и методика монтажа мы поговорим в этой статье.

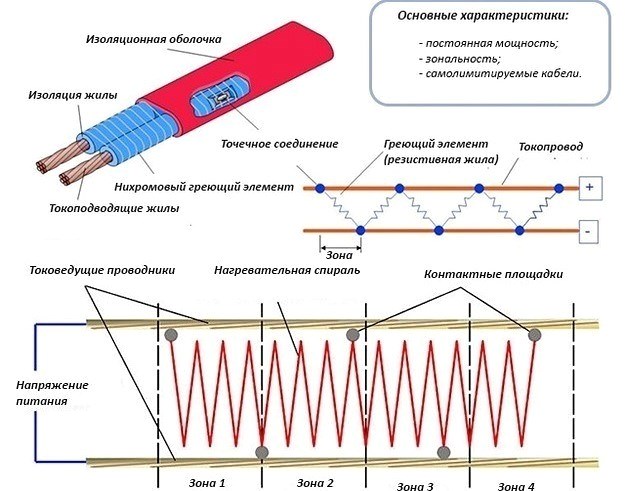

Виды, устройство и принцип работы греющего кабеля

Существует два вида кабелей, предназначенных для защиты труб от замерзания:

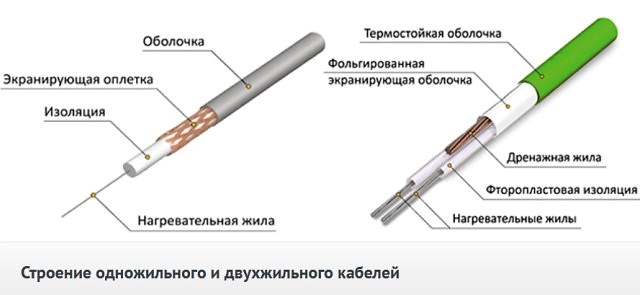

Резистивный греющий кабель выпускается в двух вариантах: одножильный и двухжильный. Конструкция с одним проводником достаточно простая: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает термостойкая пластиковая оболочка.

Двухжильный резистивный кабель состоит из двух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах используют два разных по назначению провода. Один из них греющий, а второй холодный, токопроводящий.

Там, где используется экран из фольги, а не медная оплетка, ставят дренажную жилу. Она контактирует с фольгой и снимает с нее электрический потенциал, образуемый электромагнитными полями. Эту жилу используют в качестве заземления.

Рассматривая существующие виды греющего кабеля, остановим внимание на усовершенствованной модификации резистивного. Он получил название зонального и был разработан для устранения недостатка двухжильных кабелей. Их нельзя резать на части и укорачивать более, чем на 10% от общей длины. Это требование создавало и до сих пор создает неудобства при монтаже.

По конструкции зональный кабель представляет собой систему проволочных спиралей, намотанных на изоляцию и соединенных токоведущими шинами. Обрезка спиралей в точках контактных выступов не нарушает их работу и позволяет легко подбирать тепловую мощность. Отметим также, что минимально допустимая длина такого кабеля составляет 1,5 метра.

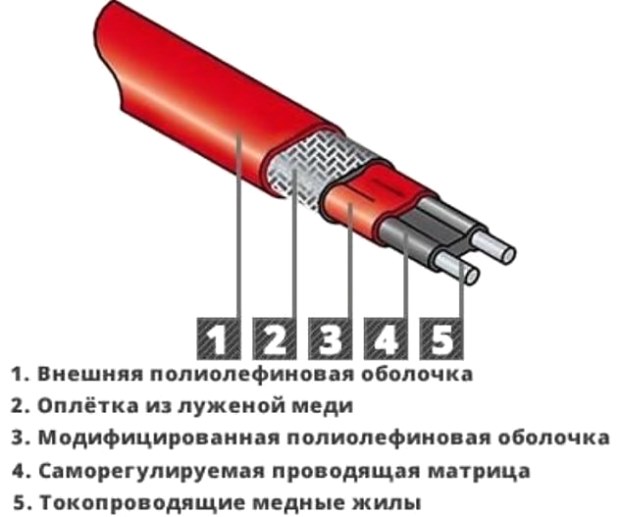

Самый популярный на сегодня вид кабеля для обогрева труб – саморегулирующийся. Основная часть его конструкции – полупроводниковая токопроводящая матрица. Она изменяет электрическое сопротивление пропорционально изменению температуры внешней среды.

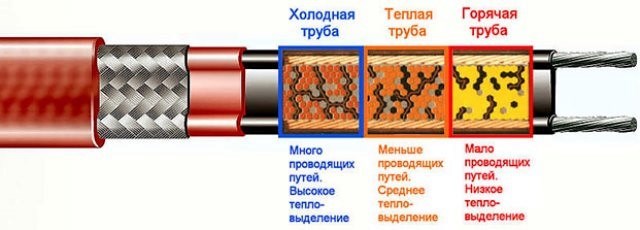

Чем холоднее грунт или воздух, окружающий такой кабель, тем больше становится его сопротивление и, соответственно, выделяется больше тепла.

Достоинства и недостатки: какой кабель лучше выбрать?

При выборе обогревающего кабеля для труб важно знать плюсы и минусы каждого представленного в продаже вида. Кратко перечислим их.

Одножильный кабель пользуется спросом по следующим причинам:

  • Недорог;
  • Долговечен (10-15 лет эксплуатации);
  • Относительно прост в монтаже.

К недостаткам можно отнести необходимость точного расчета длины, поскольку укладывать его приходится так, чтобы вернуться вторым концом к источнику питания. Кроме этого, как мы уже говорили, работу с резистивными кабелями (кроме зонального) усложняет запрет производителей на резку. По этой причине при покупке нужно точно знать требуемую длину и мощность.

Еще одно ограничение для всех резистивных систем – недопустимость пересечения участков кабельной линии. В точках контакта в этом случае резко повышается температура, что может привести к плавлению изоляции и перегоранию провода.

Читать еще:  Садовые идеи как красиво оформить участок

Двухжильная резистивная система проще одножильной в установке, но при этом дороже ее. При укладке такую кабельную линию не нужно тянуть обратно к розетке. Достаточно просто закрепить ее на трубе и закрыть сверху теплоизолятором. По уровню долговечности и защиты от внешних воздействий одножильный и двухжильный варианты трубного обогрева одинаковы.

Саморегулирующийся греющий кабель (СГК) лишен недостатков резистивного, но его стоимость существенно выше. Высокую цену частично компенсирует простой монтаж, возможность резки и укорачивания, а также экономичность. Если водопровод идет под землей ниже отметки промерзания, то вам достаточно приобрести небольшой кусок кабеля СГК и поставить его на самом критичном участке – переходе трубы из грунта в дом.

Перехлест токоведущих витков «умной» линии не страшен. В местах контакта не будет перегрева. Полупроводниковая матрица автоматически снизит там температуру. Кроме этого, при работе саморегулирующегося кабеля сильнее нагреваются самые холодные участки, а на других температура поддерживается на более низком уровне. За счет этого достигается экономия электроэнергии, в отличие от резистивных трасс, работающих на полную мощность по всей длине.

Из сказанного можно сделать вывод, что резистивный кабель будет более уместен для постоянного обогрева больших площадей, в пределах которых нет больших перепадов по температурным условиям. Его использование позволит получить необходимый результат без лишних переплат. Нередко такой кабель использует при устройте теплых полов. Саморегулирующийся кабель, несмотря на более высокую стоимость, подойдет для большинства задач в частном домостроении, оправдает себя благодаря своей экономичности, простоте в монтаже и эксплуатации.

Порядок и особенности монтажа

На практике применяются два способа монтажа греющего кабеля для труб:

Наружная установка проще внутренней. Она не уменьшает пропускную способность трубы и позволяет при необходимости легко заменить поврежденный участок.

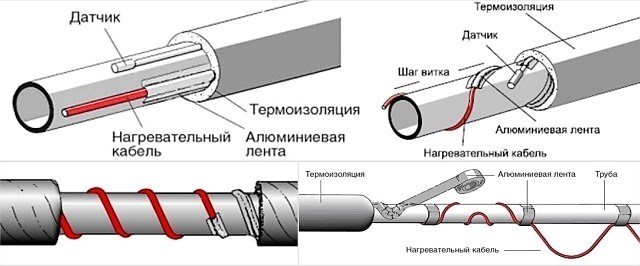

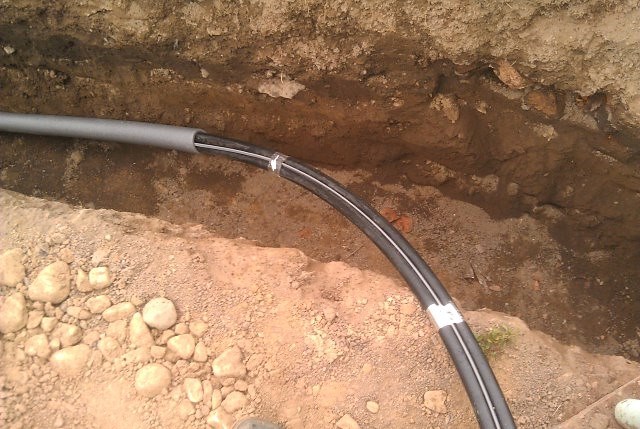

При наружном монтаже чаще используется линейная укладка. В этом случае кабель раскатывают по всей длине трубы и фиксируют к ней при помощи клейкой алюминиевой ленты.

В паре с резистивным (одно и двухжильным кабелем) всегда должен работать терморегулятор. Его датчик выводят на трубу и крепят скотчем к ее поверхности. Закончив монтаж, трассу закрывают теплоизоляцией и засыпают грунтом.

При установке на пластиковую канализационную трубу места крепления сначала обматывают клейкой алюминиевой лентой и только после этого фиксируют к ним кабель. Такое решение делает распределение тепла более равномерным, предохраняя пластик от перегрева.

При прокладке водопровода в районах с суровым климатом или установке подогрева на водостоках крыши используют кольцевую укладку с шагом от 5 до 15 см. Этот метод позволяет повысить теплоотдачу на 1 погонный метр трассы.

Следует отметить, что навивка греющего кабеля на трубы применима только для двухжильного и саморегулирующегося. Одножильный для такой работы брать нельзя. В точках пересечения витков он перегреется и перегорит.

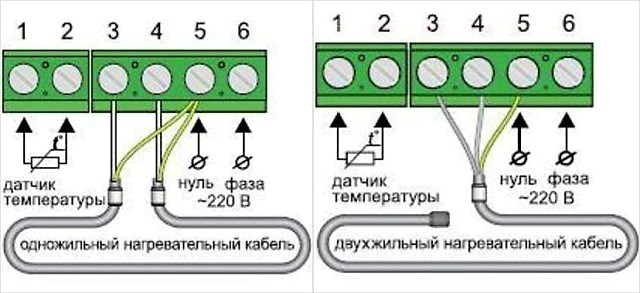

Схемы подключения резистивных одно и двухжильных трасс к источнику питания аналогичны. Разница заключается только в том, что одножильный провод укладывается в виде большой петли, а его второй конец возвращается в электророзетку.

У двухжильного кабеля оба конца можно сразу подключать к сети. Отдельную розетку нужно предусмотреть для терморегулятора с термодатчиком.

Саморегулируемый греющий кабель не нуждается в термодатчике. Он без внешних устройств реагирует на изменение температуры, пропорционально увеличивая или снижая теплоотдачу. Поэтому его после укладки напрямую подключают к сети питания 220В.

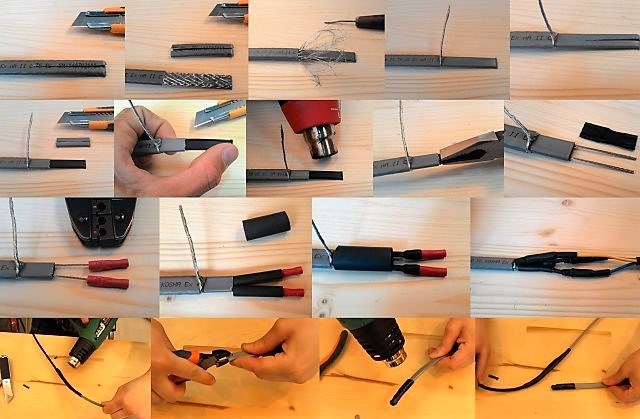

Единственный нюанс, требующий детального пояснения – подготовка токоведущих жил СГК к подключению. Она заключается в следующих операциях:

  • Отмерив 6-7 см от конца кабеля, внешнюю изоляцию аккуратно надрезают, стараясь не повредить внутреннюю изолирующую оболочку, и снимают;
  • Экранирующую оплетку расплетают с помощью шила, частично обрезают и скручивают оставшийся конец в «косичку»;
  • На подключаемом конце надрезают внутреннюю изоляцию и снимают ее, оставив 1-2 см под «хвостиком» экранирующей оплетки;
  • Аккуратно, чтобы не повредить токоведущие проводники прорезают греющую матрицу (вровень с внутренней изоляцией). После этого матрицу нагревают строительным феном и стягивают пассатижами;
  • На концы проводов надевают пластиковые соединительные гильзы и обжимают их клещами;
  • На провода одевают термоусадочные трубочки, доводя их до середины гильз, и осаживают феном;
  • Сверху стык закрывают термоусадочной трубкой большого диаметра и также осаживают ее, нагревая;
  • Замеляющую оплетку подключают к «земле» силового кабеля и закрывают термоусадкой. Жилы СГК соединяют с проводами питания и также закрываются;
  • Поверх заделки устанавливают большую термоусадочную трубку (не забудьте заранее одеть ее на один из концов кабеля) и обсаживают с помощью фена от центра к краям, чтобы внутри не оставался воздух;
  • Финальным этапом производят концевую заделка кабеля, которая во избежания смыкания жил делается «ступенькой». Одну из жил кабеля укорачивают на 20 см, надевают и усаживают концевую заглушку.

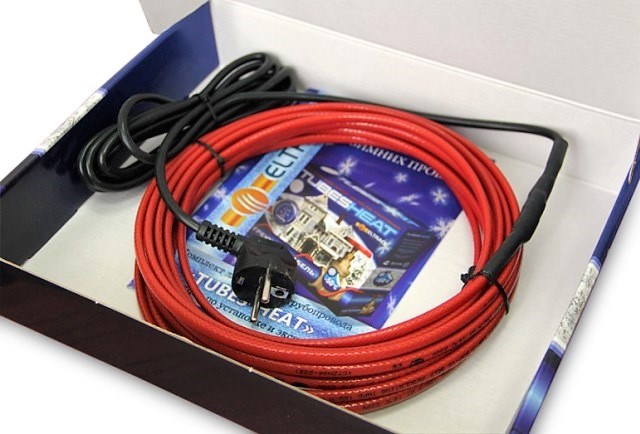

В качестве альтернативы производители предлагают готовые комплекты греющего кабеля, где все перечисленные операции по подключению уже выполнены в заводских условиях. Вам остается только выбрать комплект с подходящими характеристики и нужной длины, произвести внешний или внутренний монтаж и включить вилку в розетку.

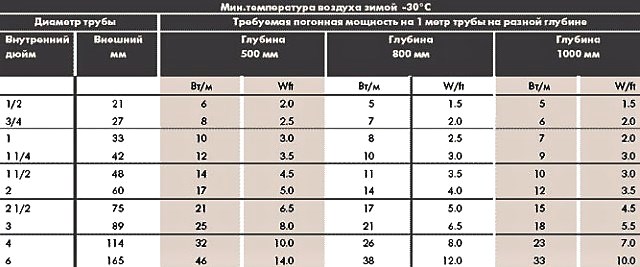

Для правильного подбора мощности (Вт/м) в зависимости от глубины траншеи, диаметра трубы и температуры воздуха можно воспользоваться данными таблицы.

В случае невозможности выполнить наружный монтаж на водопроводе (труба залита бетоном или изолирована битумом), используют внутреннюю прокладку. Для этой работы одножильный кабель не подходит, поэтому берут двухжильный или саморегулирующийся.

Внутренний монтаж в трубах канализации можно делать не любым, а только специальным греющим кабелем с усиленной изоляцией и экраном. Если же вам нужно проложить греющую линию внутри питьевого водопровода, то для этой цели придется купить так называемый пищевой кабель.

Внутренняя прокладка имеет ряд ограничений. Она не допускается при наличии в трассе поворотных элементов, кранов и механических стыков. Для ее осуществления в трубу врезается специальный тройник с герметичной муфтой. Через него рабочий конец кабеля вводится в трубу на необходимую длину. После испытания системы муфту затягивают ключом и резиновые уплотнители делают точку входа герметичной.
