Схема монтажа черепицы шинглас

Технология монтажа черепицы Шинглас – правила пошаговой укладки кровли

Современным представителем нерулонного материала для крыши считают черепицу «Шинглас» («Shinglas») от ТМ Технониколь. Гибкие гонты − это листы 1000х317, 1000х333, 1000х335 мм, один конец которых вырезан фигурно.

Глядя на их нарезку, можно догадаться, к какой коллекции относится лист: «Аккорду», «Джазу», «Сонате», «Танго», «Трио», «Кантри», «Ранчо», «Финской» или другой.

Классификация

При укладке мягкой кровли Шинглас можно обратить внимание на разнообразие цветовой палитры под основу и посыпку, а также структуры (двух-, трех-, многослойной).

Кровельное покрытие из пяти слоев включает:

  • битумный полимер с клеевой основой и пленкой для защиты;
  • видоизмененный битум;
  • нетканый стеклохолст;
  • видоизмененный битум;
  • посыпку из базальта.

Специфические особенности черепицы Shinglas

Их достаточно много, но можно выделить основные:

  1. Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.
  2. Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.
  3. Устойчивость к высоким и низким температурам (-70̊ до +90̊).
  4. Востребована при строительстве малоэтажных домов.
  5. Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.
  6. Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.
  7. Антикоррозийные свойства.
  8. Перерасход материала достаточно низкий даже на крышах фигурной вырезки.
  9. Легкость.
  10. Возможен монтаж поверх изношенных покрытий битумом.
  11. Стойкость цвета в течение всего эксплуатационного периода.
  12. Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.
  13. Исключена возможность возгорания при неожиданном появлении открытого источника огня.

Как вычислить расходную норму материала

При монтаже черепицы Шинглас важно правильно рассчитать нужное число гонтов и комплектующих к ней.

Для этого важно знать:

  • длины торцевых составляющих, коньков, ендовных ковров, ребер, карнизов, примыканий;
  • суммарную площадь крыши;
  • периметры дымоходов и приспособлений для вентиляции.

Необходимо использовать материалы:

  • ендовый ковер;
  • коньково-карнизную черепицу;
  • подкладочный ковер;
  • капельники, фронтонные планки, примыкания из металла;
  • барьер ОС ГЧ;
  • битумную мастику;
  • гальванизированные гвозди для мягкой кровли;
  • черепицу «Джаз» или иных серий.

Величина расхода кровельного материала при укладке черепицы Шинглас для каждой разновидности вычисляется индивидуально.

Предварительная подготовка основания

Материалом для несущих конструкций может выступать дерево, металл и железобетон. При выборе стропил необходимо обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 –1,5 м. В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами.

При малом шаге стропил эти материалы выбирают из числа более надежных (с толщиной от 12 до 37 мм). Их монтаж осуществляется таким образом, чтобы высотный перепад не превышал двух миллиметров, а щель между досками − пяти миллиметров, между листами − трех миллиметров. Все древесные стропила, доски необходимо пропитать огнебиозащитными составами.

Как усилить карнизный свес

Для этого на подкладочный ковер необходимо наложить карнизные планки, которые закрепить на участках через 15-20 см равномерно, в точке нахлеста − через 3 см, а затем покрыть коньково-карнизной черепицей.

Строительная мастика пригодится для промазывания краев листов.

Как монтировать подкладочный ковер

Если уклон кровли превышает 18̊ С, то технология укладки Шинглас такова:

  1. Коньки покрывают на 0,5 м по ширине.
  2. Свесы (карнизные, торцевые) − на 0,4 м.

Если уклон крыши меньше 18̊ С, то:

  1. Покрытию подлежит вся ее поверхность.
  2. Рулоны нужно класть снизу вверх, выдерживая параллель с карнизными свесами.
  3. Нахлесты промазать мастикой.
  4. Выдержать крепежный шаг −20 см.

Как усилить фронтонные свесы

С помощью торцевых планок, которые перед монтажом необходимо промазать мастикой и установить на слой-подкладку. Прежде чем класть гонты, надо подрезать верхние углы.

Как подготовить ендовы

Процедура взаимосвязана с методом монтажа: открытым или путем подреза. Независимо от способа и уклона, в ендовах настилается «Барьер ОС ГЧ» метровой шириной − битумно-полимерный материал на самоклеющейся основе.

Если применяется открытый метод, тогда сверху этого слоя укладывается ендовный ковер с метровой шириной, а края листов смазываются мастикой и крепятся гвоздями. В условиях жаркого климата ендовный ковер можно заменить листом из металла, стойким к коррозии.

Как разметить кровельный скат

С помощью мела. При врезке мансардного либо слухового окна процедура стартует от центра верхней части проема. Основная задача при разметке ската кровли заключается именно в выравнивании гонтов, а не в обозначении точек их крепления. Важно помнить, что вертикальные знаки ставятся через один метр, а горизонтальные − через 80 см.

Укладка гибкой кровли Shinglas

Прежде чем приступить к монтажу мягкой черепицы Шинглас, нужно запомнить общие советы:

  1. Чтобы гонты в упаковке легко разъединились, тару изогнуть и встряхнуть.
  2. Если на улице прохладно, то гибкая кровля перед монтажом должна находиться в тепле 24 часа.
  3. Самоклеющуюся полосу нагреть строительным феном.
  4. Перед стартом работ снять защитную пленку.
  5. Если хотите соблюсти цветовую гамму черепицы, гонты по очереди извлекать из различных упаковок.
  6. Когда гонты нарезаются, обязательно подложите доску, чтобы не повредить нижнее покрытие.
  7. Укладка гибкой черепицы Шинглас осуществляется снизу вверх.

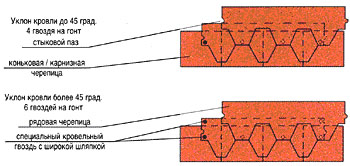

Как зафиксировать обычную черепицу Шинглас

  1. Если уклон крыши менее 45̊, то, чтобы закрепить гонт, нужны четыре гвоздя.
  2. Если уклон больше, то число крепежа возрастает до шести.

Что такое стартовая полоса для монтажа

Ею является коньково-карнизная черепица либо гонт со срезанными выступающими лепестками. Стартовую полосу крепят гвоздями, а те места, где нет клейкого слоя, должны покрываться мастикой.

Как монтировать 1-й, 2-й и следующие ряды покрытия

Первый − укладывают, отступив пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов. Каждый последующий ряд размещают, сместив так, чтобы получилась качественная картинка согласно готовому проекту.

Технология укладки ендовы

Данная процедура выполняется несколькими способами:

  1. «Открытым». Листы кладут на ендовный ковер и срезают таким образом, чтобы образовался желоб 5-15 см. В случае обильного листопада можно предусмотреть максимальную ширину желоба.
  1. «Подреза». Такой метод востребован, если скаты имеют разные углы наклона. Так, при малом угле надо покрыть гонтами, чтобы они накладывались на более крутой скат на величину 30 см. Верхушку листов крепят гвоздями. Далее выполняется монтаж гибкой черепицы Шинглас на скат с большим углом наклона. Сделав отступ 8 см от центра ендовы, нужно отбить меловую линию и удалять лишнее. Концы листов обработать мастикой, а у верхних − срезать углы. Читайте также: «Виды мягкой кровли Шинглас, характеристики, технология монтажа».

Как подготовить ребра скатов и коньков

Для выполнения этой процедуры можно воспользоваться несколькими технологиями:

  1. С помощью коньково-карнизного покрытия. Согласно имеющейся перфорации, кровлю разделяют на три части. Монтаж выполняют снизу, а при подготовке коньков нужно обязательно учесть направление приоритетных ветров, поэтому устройством занимаются на противоположной стороне. Рядовые листы можно использовать при других формах нарезки. Чтобы облегчить сам процесс сгибания гонтов под конкретным углом, некоторые мастера предпочитают подогретые трубы диаметром 10 мм.
  1. Сегментным способом, который подходит только для искривленных поверхностей. Вначале на кровлю Шинглас технониколь размещают подкладочный ковер и на нем делают разметку. Сегменты поверхности покрывают гонтами, а стыки изолируют с помощью карнизно-коньковой черепицы.
  1. Бесшовным способом. Данная технология предполагает размещение подкладочного ковра с разметкой шага, соответствующего половинке лепестка черепицы. Разделительные полосы нужно провести к вершине, а гонты разделить на лепестки, уложив таким способом начальный ряд кровли. Каждый последующий смещается на величину ширины половинки лепестка.
Читать еще:  Украшение елки в стиле ретро

  1. К стене. Данная процедура включает оштукатуривание стены и ее покрытие праймером. Далее на нее устанавливается рейка с поперечным сечением треугольной формы, на которую заводится гонт. Затем ендовный ковер необходимо разрезать на 50-ти сантиметровые полоски, покрыть мастикой и поместить на примыкание. При этом на стену должно ложиться от 30 см и более ковра, верхняя часть которого крепится фартуком из металла. Имеющиеся щели должны быть заделаны герметиком.
  1. К дымоходу. Если он кирпичный, то укладка Технониколь выполняется в той же последовательности, что и при укладке к стене. Примыкание к дымоходам отличается необходимостью вырезания из ендовы выкройки и подготовки разжелобка для выхода сточной воды.

Что считают проходными элементами

Это особые устройства, которые крепятся к черепице гвоздями. Сверху на них нужно уложить листы, обрезать и изолировать мастикой. Затем на проходные элементы монтировать кровельные выходы, которые классифицируются на неизолированные (для южных регионов) и изолированные полиуретаном (для северных).

Проходные элементы можно герметизировать с помощью:

  • Фасонных резиновых деталей из ЭПДМ. Они нашли применение как комплектующие труб с поперечным сечением 10-250 мм. Сначала горизонтальную поверхность надо покрыть мастикой и сверху наложить выкройку из гонтов. Верхушку фасонной детали затянуть хомутом из металла и нанести герметик из полиуретана или полисульфида.
  • Стакана из стали, который востребован для трубных изделий диаметром менее 10 мм и др. Приспособление устанавливается на подкладочный ковер. Сверху и снизу стакана нужно нанести теплую мастику, а на нее сверху − обрезанные листы для плотного контакта. Стальное изделие надо до середины заполнить монтажной пеной, далее герметиком из полиуретана или тиокола. В случае стабильного нагревания труб потребуется монтаж короба с минеральным утеплителем негорючего свойства. Данная процедура примыкания к коробу напоминает схему к стене.

Обслуживание кровли

Важен не только квалифицированный монтаж мягкой кровли Шинглас, но и правильный уход за ней. Несмотря на то, что покрытие из битумной черепицы простое в обслуживании, оно все-таки нуждается в своевременных посезонных осмотрах. Особенное внимание нужно уделить конькам, ендовному ковру, проходам и примыканиям. Только так можно обнаружить возможные повреждения и ликвидировать их еще на начальных этапах.

Обслуживание кровли включает очистку от грязи, мусора, различных семян во избежание появления мхов, лишайников и различных растений на ее поверхности. Обязательна очистка от снега.

Ремонт

Процедура несложная, представляющая замену испорченных участков кровли новыми или обычное наложение заплаток. Ремонт можно выполнить самостоятельно, прогрев новые куски строительным феном, а затем закрепив их гвоздями, мастикой. Заплата должна быть больше разрушенного места на десять сантиметров.

Зная теперь, как укладывать Шинглас черепицу, вы обеспечите длительную эксплуатацию и красоту здания, сэкономите деньги без ущерба качеству, а воспользовавшись разнообразной цветовой гаммой и фигурной нарезкой, дадите широкий простор своим творческим изобретениям.

Схема монтажа черепицы шинглас

Акции:

1. Металлочерепица на любой вкус

2. Дачный септик

3. Мансардное окно Fakro FTS U2 55х78 см

Схема монтажа Гибкой черепицы SHINGLAS

Материалы для выполнения крыш должны отвечать действующим строительным нормам и правилам. В качестве сплошного настила допустимо использовать влагостойкую фанеру, ориентированную стружечную плиту (OSB-3), шпунтованные или обрезные доски с относительной влажностью не более 20 %, которые в процессе монтажа следует сортировать по толщине. При использовании обрезной доски в качестве обрешетки максимальный допустимый зазор между досками должен быть не более 5 мм . При монтаже в зимний период и использовании в качестве сплошного настила фанеры либо плиты OSB-3 необходимо между листами оставить 3 мм зазора для обеспечения компенсации линейного расширения в теплое время года. Края фанеры рекомендуется крепить ершенными гвоздями или саморезами. Для увеличения срока службы деревянных элементов стропильной конструкции рекомендуем обработать их антисептиками и антипиринами.

.

При укладке гибкой черепицы по деревянным конструкциям крыши, как и по другим видам конструкций, шаг стропил зависит от постоянных и временных нагрузок, а так же от формы крыши, и колеблется от 600 до 1500 мм . В зависимости от шага стропил применяется различная толщина сплошного деревянного настила.

Шаг стропил,ммТолщина фанеры, ммТолщина OSB -3, ммТолщина доски, мм
600121220
900181823
1200212130
1500272737

Для увеличения срока службы подкровельной конструкции крыши необходимо предусматривать вентиляцию, особенно над эксплуатируемым мансардным этажом. Для нормальной вентиляции скатная крыша должна иметь три основных элемента: отверстие для притока свежего воздуха, каналы над теплоизоляцией для его циркуляции и вытяжные отверстия в верхней части кровли.

В случае подшивки карнизных свесов сайдингом следует использовать специальные элементы для вентиляции — так называемые софитные планки. В случае использования вагонки возможным вариантом для обеспечения вентилируемого зазора является следующий рисунок:

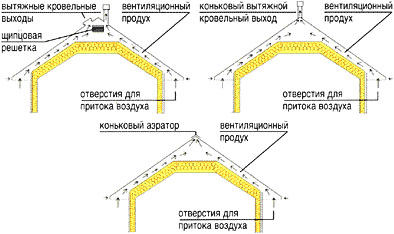

Каналы над теплоизоляцией должны иметь минимальную высоту продуха 50 мм при угле наклона ската > 20 град. При уменьшении угла наклона ската ( 80 мм .

Вытяжные элементы в верхней части кровли могут быть нескольких видов: коньковый аэратор, щипцовая решетка в боковых частях кровли, либо скатный вытяжной кровельный выход.

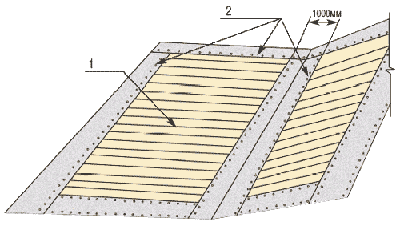

УКЛАДКА ПОДКЛАДОЧНОГО СЛОЯ

При уклонах кровли более 18° (1:3) дополнительный слой рулонного материала укладывается лишь в зонах вероятных протечек (вдоль карнизных и торцевых свесов на величину не менее 400 мм п 2.6 СНиП Ц-26-76 «Кровли», рекомендуем доводить подкладочный ковер до плоскости фасада, конек кровли должен быть усилен на ширину 0.25 м с каждой стороны одним слоем рулонного кровельного материала п 2.4 СНиП Ц-26-76 «Кровли».

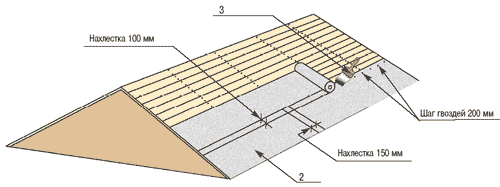

При уклоне крыш от 12 до 18° (от 1:5 до 1:3) на основание под черепицу укладывается дополнительный слой подкладочного ковра по всей поверхности ската (см рис). Укладку рулонного материала ведут снизу вверх с нахлестом в поперечном направлении 100 мм , а в продольном -150 мм , раскатывая рулон параллельно карнизному свесу. К основанию его крепят специальными оцинкованными гвоздями с широкими шляпками через каждые 200 мм . Места нахлестки промазываются битумной мастикой.

До монтажа основания под кровлю к вылетам стропильных ног или кобылкам крепятся крючья подвесного водосточного желоба, в случае, если предусмотрена система организованного водоотвода.

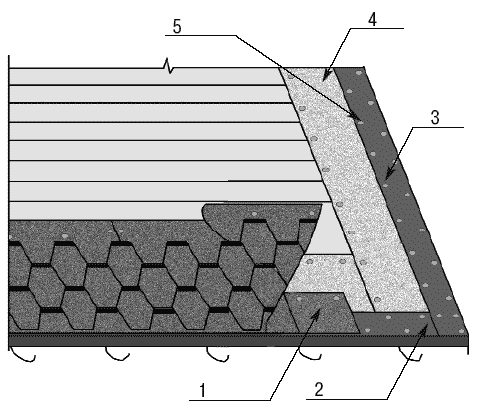

УКЛАДКА ЕНДОВ, КАРНИЗНЫХ И ТОРЦЕВЫХ ЧАСТЕЙ

Свесы кровли усиливаются металлическими карнизными и торцевыми планками по верх подкладочного слоя. Доборные элементы укладываются в нахлест 5 см и крепятся кровельными гвоздями с шагом 10- 12 см , в местах нахлеста — Зсм. Вдоль карнизного свеса по верх металлической планки (капельника) укладывается в стык коньковая/карнизная (1,00×0,25 м) гибкая самоклеющаяся плитка отступом на 10- 20 мм от места перегиба металлической карнизной планки.

Читать еще:  Физалис земляничный в саду

Перед монтажом следует удалять легкосъемную силиконизированную пленку и каждую коньково/карнизную плитку дополнительно крепят гвоздями. В ендовах укладывается специальный ендовный ковер. Дополнительно, по краям рулонные материалы крепятся к основанию гвоздями и промазываются битумной мастикой на 10 см .

УКЛАДКА ГИБКОЙ ЧЕРЕПИЦЫ

При врезке слухового окна в край карнизного свеса рекомендуем сделать разметку ската мелом для предотвращения нестыковки гонтов в верхней части окна.

Для избежания цветовых отклонений используют битумную черепицу вперемешку из 4-5 упаковок одновременно. Битумная черепица укладывается рядами снизу вверх, начиная от центра нижнего карниза в направлении фронтонов. Первый ряд черепицы укладывается таким образом, чтобы нижний край лепестков черепицы отстоял от начала коньково/карнизной плитки на расстоянии 20- 30 мм . Крайняя черепица, с которой начинается укладка второго ряда, обрезается на величину обеспечивающую формирование проектного рисунка кровли и перекрывает механический крепеж. Черепицу отрезают вровень с краями фронтонного карниза и проклеивают битумным клеем на ширину 10 мм .

КРЕПЛЕНИЕ ГВОЗДЯМИ

Перед монтажом гибкой черепицы следует удалять легкосъемную силиконизированную пленку и каждая плитка крепится к основанию с помощью гвоздей. Количество гвоздей на гонт зависит от угла наклона ската.

После этого, под воздействием солнечного тепла, происходит окончательное склеивание плиток между собой и приклеивание к обрешетке.

ДОПОЛНЕНИЕ ДЛЯ ГИБКОЙ ЧЕРЕПИЦЫ «АККОРД»

Укладку гибкой черепицы «Аккорд» следует выполнять от центра карнизного свеса в направлении торцевых частей кровли. Первый ряд укладывается таким образом, чтобы выступающие части гибкой черепицы закрывали места стыков и линии перфорации карнизных плиток. При монтаже последующих рядов квадратным выступом гибкой черепицы накрывается место стыка двух гонтов предыдущего ряда. ВЫПОЛНЕНИЕ ПРИМЫКАНИЙ В место стыка ската со стеной набивается треугольная рейка. На нее заводится гибкая черепица. Сверху монтируется полоса ендовного ковра с проклейкой битумной мастикой. На стену полоса заводится не менее чем на 300 мм , в климатических зонах с повышенными снеговыми нагрузками эта величина может быть увеличена.

Верхняя часть примыкания закрывается металлическим фартуком, который закрепляется механически и герметизируется битумной мастикой (п 3.9 СНиП Ц-26-76 «Кровли»).

ГЕРМЕТИЗАЦИЯ ВЫХОДОВ КИРПИЧНЫХ ТРУБ

Если сечения кирпичных труб более чем 0,5×0,5 м и они размещены поперек ската рекомендуется устраивать разжелобок (см. рис.) для предотвращения скапливания снега за трубой.

Герметизация нижних частей кровельных проходов, антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов для гибкой черепицы, фиксируемых гвоздями. Ряды битумной черепицы, укладываемые на проходку, обрезаются и приклеиваются к фланцу с помощью битумной мастики. Далее на проходной элемент монтируется необходимый кровельный выход.

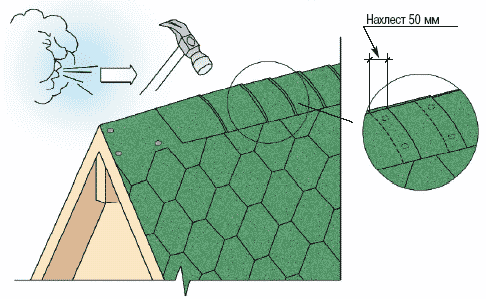

УКЛАДКА КОНЬКОВОЙ ЧЕРЕПИЦЫ

Монтаж конька осуществляется при помощи коньковой/карнизной черепицы (0,25×1,00 м). Коньково/карнизная черепица делится на 3 части по местам перфорации и укладывается с нахлестом 5 см . В отличие от карниза, коньковая черепица укладывается короткой стороной вдоль ската.

Телефон в Санкт-Петербурге: +7 (812) 318-56-62, +7 (812) 318-56-63

Схема монтажа черепицы шинглас

Строительство домов в Сочи . Мы строим, Вы отдыхаете. Если Вы давно мечтаете построить свой дом, но не знаете с чего.

Акция «Зима! — Комплектуйся под ключ. » Вы строите дом или делаете ремонт в квартире? — Сэкономьте от 5 до 25% на.

Инструкция по монтажу Гибкой черепицы Shinglas

Монтировать гибкую черепицу легко и просто. Мы поделимся с Вами нюансами и особенностями монтажа, чтобы Ваша кровля радовала Вас долгие годы!

Подготовка основания

Итак, начнем разбор монтажа кровельной системы с подготовки основания. Обратите внимание, что при возведении стропильных конструкций важным моментом является надежное закрепление стропильных ног. Также советуем обратить внимание на обработку дерева защитными составами.

Возведение и установка стропильных конструкций:

После возведения стропильной системы, начинаем монтаж пароизоляции.

Сначала набиваем в торцах дополнительную планку в один уровень со стропильными ногами:

Затем производим укладку плёнки по всей поверхности без зазоров:

Далее начинаем закреплять пароизоляционную плёнку деревянными планками, так чтобы она обязательно находилась с внутренней стороны, также защищая от влажного пара несущие деревянные конструкции:


Планка — деревянный брус, так же нужен для крепления внутренней обшивки мансарды из листов гипсокартона или плит ОСП. Устанавливаем ее по всей длине с шагом 600мм:

Плёнку от провисания закрепляют с помощь степлера или гвоздями. Для конструкций которые выходят за границу покрытия нужно аккуратно вырезать плёнку вокруг них:

В местах нахлёста плёнки друг на друга пароизоляционную плёнку нужно надёжно скреплять между собой двусторонним скотчем:

Перед укладкой утеплителя между стропильными ногами прибиваем деревянный брус, который будет держать плиты утеплителя:

Поверх плёнки с наружной стороны укладываем утеплитель, толщиной определённой теплотехническим расчётом:

Укладку плит из утеплителя по возможности осуществляем в разбежку:

После раскладки всего утеплителя, на стропильные конструкции укладывают ветрозащитную пленку:

Пленку фиксируют контрбрусом, который также служит для создания вентканалов, на контрбрус монтируется разреженная обрешетка:

На обрешетку укладывают сплошной настил из плит ОСП или фанеры ФСФ. Плиты укладываются в разбежку с зазором 3-5мм, крепятся к стропилам саморезами:

После устройства сплошного настила, на карнизном свесе, фронтонном свесе, в ендове, по коньку, на рёбрах и в местах перелома ската раскладывают подкладочный ковёр. Укладку рулонного материала ведут снизу вверх с нахлёстом в поперечном направлении 100 мм, в продольном 150 мм. К основанию его крепят специальными оцинкованными гвоздями с широкой шляпкой через каждые 150-200 мм. Места нахлёста промазывают битумной мастикой ТехноНИКОЛЬ.

На фотографии показана раскладка подкладочного ковра параллельно карнизному свесу:

Монтаж гибкой черепицы

Итак, шаг второй. Приступаем к самому главному — монтажу гибкой черепицы Shinglas и её комплектующих:

Монтаж начинают с крепления карнизной планки на карнизный свес поверх подкладочного ковра. Рекомендуем начинать с угла кровли:

Карнизную планку советуем крепить к основанию специальными оцинкованными гвоздями или не ржавеющими с потайной головкой саморезами через каждые 120-150 мм в два ряда в шахматном порядке. Планки необходимо укладывать с нахлёстом 30 – 50 мм:

После закрепления карнизных планок на фронтонный свес поверх подкладочного ковра можно производить монтаж торцевых планок. Планки крепятся к основанию специальными оцинкованными гвоздями или не ржавеющими с потайной головкой саморезами через каждые 120-150 мм в два ряда в шахматном порядке. Планки необходимо укладывать с нахлёстом 30 – 50 мм:

Планку фронтонного свеса для ровного примыкания к планке карнизного свеса с одной стороны подрезают ножницами для металла по месту:

После подрезки и подгонки планку закрепляют окончательно:

В коньке планки фронтонного свеса также подрезаются по месту:

Поверх закреплённых планок на карнизный свес укладывается универсальная коньково-карнизная черепица SHINGLAS. Коньково-карнизная черепица прибивается к основанию, отступая от края 25 мм специальными оцинкованными гвоздями с широкой шляпкой. В место коньково-карнизной черепицы может использоваться выкройка из рядовой черепицы (гонт с обрезанными лепестками). После укладки коньково-карнизной черепицы по усмотрению можно произвести устройство карнизного свеса и водосточной системы.

Читать еще:  Радужный цветок украшение сада

Тыльная сторона промазывается мастикой ТехноНИКОЛЬ на «сдир»:

Перед началом укладки гонтов гибкой черепицы, выполняют смешивание гонтов из 6-7 пачек. Во время монтажа с гонтов советуем отклеить защитную плёнку:

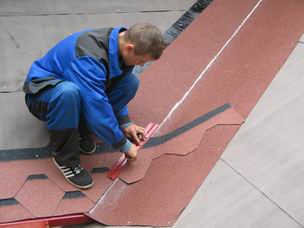

Укладку первого ряда советуем производить с середины ската. Первый ряд гибкой черепицы необходимо укладывать параллельно коньково-карнизной черепице. Гибкая черепица прибивается к основанию специальными оцинкованными гвоздями с широкой шляпкой в определённых местах (зависит от вида нарезки) таким образом чтобы шляпка находилась в одной плоскости с поверхностью SHINGLAS, а не врезалась в неё:

Второй ряд монтируется с центра, смещаясь влево и в вправо на половину лепестка. Гибкую черепицу SHINGLAS необходимо прибивать таким образом, чтобы нижний край лепестков находился на одном уровне с верхним краем вырезов в первом ряде:

Для прямолинейности направления укладки третьего и последующего ряда, на скате вывешивают причалку из нитки или рисуют мелом разметочные линии:

По краям ската гонты гибкой черепицы подрезаются по месту:

Для максимально эффективной защиты от косого дождя — вдоль края крыши на 10 см от края нужно проклеить черепицу битумной мастикой ТехноНИКОЛЬ на «сдир»:

Черепицу нужно проклеивать по всей высоте фронтонного свеса:

Для удобства укладки верхних рядов черепицы и конькового аэратора на кровлю под лепестки крепят подмости. При демонтаже подмостей лепестки проклеиваются битумной мастикой ТехноНИКОЛЬ на «сдир»:

Место устройства выхода вентиляции через кровлю дополнительно изолируют подкладочным ковром, прибивая его к основанию специальными оцинкованными гвоздями с широкой шляпкой:

Проходной элемент промазывается битумной мастикой ТехноНИКОЛЬ на «сдир»:

Проходной элемент прибивается к основанию специальными оцинкованными гвоздями с широкой шляпкой:

При укладке гибкой черепицы Шинглас вокруг прохода, проходной элемент обмазывается битумной мастикой ТехноНИКОЛЬ:

Гонты гибкой черепицы Шинглас в месте устройства прохода подрезается по месту:

Верхние ряды битумной черепицы SHINGLAS укладываются аналогично:

После укладки гибкой черепицы на всех скатах рекомендуем монтировать на конёк сплошной коньковый аэратор ТехноНИКОЛЬ:

После укладки гибкой черепицы на всех скатах рекомендуем монтировать на конёк сплошной коньковый аэратор ТехноНИКОЛЬ:

Скат кровли в коньке постепенно подрезается с двух сторон по всей длине:

На выполненное в коньке отверстие с помощью оцинкованных гвоздей крепится коньковый аэратор:

На коньковый аэратор после его полного монтажа укладывается коньково-карнизная черепица.

Поздравляем, монтаж окончен! Вы самостоятельно смонтировали скатную кровлю с гибкой черепицей Шинглас! Ваша кровля будет радовать Вас долгие годы!

Инструкция по монтажу гибкой черепицы

Гибкая черепица – современный, оригинальный материал с прекрасными техническими и потребительскими характеристиками (бесшумность, влагонепроницаемость, лёгкость, тепло- и морозостойкость), завоёвывающий всё большую популярность, в том числе и в России. Применяется на крышах любой формы с любым углом уклона — от 12° до отрицательного. В отличие от всех других кровельных покрытий, окраска гонтов (фигурных плиток) гибкой черепицы не однотонная, а использующая несколько оттенков одного цвета, что позволяет добиться на крыше очень красивых эффектов. Ещё одним достоинством этого материала является простота и доступность монтажа. На примере гибкой черепицы рассмотрим основные принципы и используемые для монтажа кровли материалы.

Купить Гибкую черепицу Шинглас в Ставрополе можно обратившись в нашу компанию.

Основание под кровлю: укладка гибкой черепицы осуществляется на сплошной деревянный настил (ориентированная стружечная плита, влагостойкая фанера и т.д.)

Элементы несущих конструкций крыши.

1 — стропильная нога;

2 — шпунтованная или обрезная доска;

3 — фанера, обработанная антисептиком или ориентированная стружечная плита повышенной влагостойкости (ОСП-3);

4 — ершенные гвозди или саморезы.

Гидро- и теплоизоляционный слой: подкладочный ковёр (рулонный материал, предлагается в комплекте с черепицей) — при небольших углах уклона применяется по всей кровле, при больших — в ендовах, на коньках, карнизных свесах и на торцевых частях крыши. Укладку ведут снизу вверх, крепят оцинкованными гвоздями, места нахлестки промазывают битумной мастикой.

Схема укладки подкладочного ковра:

1 — сплошная обрешетка; 2 — подкладочный ковер; 3 — нахлест промазывается битумной мастикой.

Рисунок а) — уклон кровли более 18°;
Рисунок б) — уклон кровли от 12° до 18°.

В ендовах укладывается дополнительно ендовый ковёр (рулонный материал цвета основной черепицы, предлагается в комплекте с черепицей), фиксируется мастикой. Он же применяется для герметизации труб и стыков ската со стенами (в этом случае крепится сверху).

Ендова кровли. 1 — промазка битумной мастикой; 2 — ендовный ковер; 3 — подкладочные ковры.

Укладка черепицы: на скатах производится рядами снизу вверх. Каждая плитка крепится к основанию гвоздями (по 4 или 6 штук), край с фигурными лепестками промазывается битумной мастикой. Окончательное спекание гонтов происходит под воздействием солнечного тепла.

Схема укладки гибкой черепицы.

1 — коньковая/карнизная черепица;

2 — металлическая карнизная планка;

3 — металлическая торцевая планка;

4 — подкладочный ковер;

5 — кровельные гвозди.

Для укладки на коньках и рёбрах скатов гонты разрезаются на коньковые элементы (почти прямоугольные, по количеству лепестков), которые укладывают с обязательным перегибом и нахлёстом друг на друга 50мм. Либо таким же образом монтируется специальная коньково/карнизная черепица.

Уязвимые места кровли

Ендовы — места пересечения скатов крыши, по которым стекает вода.
При укладке гибкой черепицы в ендовах дополнительно укладывается специальный ендовый ковёр. По краям он крепится к основанию гвоздями и промазывается с тыльной стороны битумной мастикой на 10 см вдоль оси ендовы.

Коньки — верхние горизонтальные ребра крыши.
На коньках плитки гибкой черепицы укладывают с обязательным перегибом и нахлёстом друг на друга. Укладку ведут со стороны, противоположной преобладающей розе ветров в данной местности.

Примыкания — места стыков ската со стенами и выхода на крышу труб и коммуникаций. Для герметизации стыков используется ендовый ковёр и специальные проходные элементы (подробнее — в разделе «Инструкции по монтажу»).

Свесы кровли — выступающие за наружные стены части крыши. Свесы кровли усиливаются металлическими карнизными и торцевыми планками, которые укладываются поверх подкладочного слоя внахлёст в 3-5 см и крепятся кровельными гвоздями.

1 — коньковая/карнизная черепица;

2 — металлическая карнизная планка;

3 — металлическая торцевая планка;

4 — подкладочный ковер;

5 — кровельные гвозди.

Мягкая кровля обладает потрясающими гидроизоляционными свойствами, а также впечатляющими показателями по шумоизоляции. Гибкая черепица не просто мягко заглушает звук града или дождя, но и существенно снижает децибелы шума от близлежащих железнодорожных путей или автомобильной трассы. Эти качества мягкой кровли являются особо полезным при наличии жилых мансард. Гибкая черепица Шинглас в Ставрополе.

Всегда в наличии и под заказ гибкая черепица Шинглас (Shinglas) производства ТехноНИКОЛЬ в г. Ставрополь.

Купить Гибкую черепицу Шинглас в Ставрополе можно обратившись в нашу компанию.

ФИЛЬМ ПО МОНТАЖУ ГИБКОЙ ЧЕРЕПИЦЫ ШИНГЛАС (SHINGLAS):

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
