Схема стержневого молниемника в частном доме

Особенности молниезащиты частного дома

Электрический грозовой разряд способен унести человеческие жизни и нанести серьезный ущерб постройкам. Устройство молниезащиты частного (загородного) дома позволяет обеспечить безопасность проживающим в доме людям и имуществу.

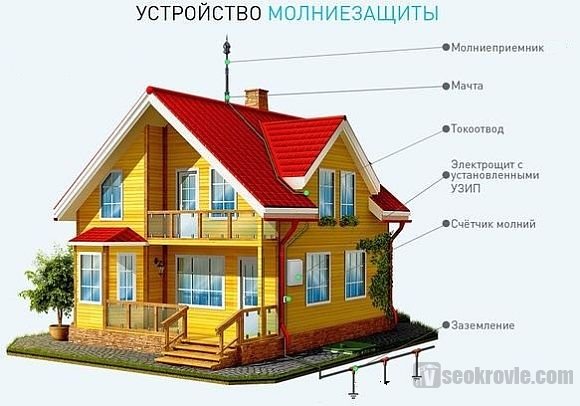

Устройство молниезащиты

Сегодня вероятность попадания молнии в жилой дом заметно возросла из-за использования большого количества электронной техники, устройств, использующих для передачи и получения информации эфирные каналы – это связано с особенностями электростатики. Следует отметить два поражающих фактора молнии:

  1. Первичный. Прямое попадание грозового разряда в постройку, в результате чего возникают повреждения, начинается пожар.
  2. Вторичный. Разряд молнии относительно недалеко от дома провоцирует появление электромагнитной индукции в электропроводке постройки, из-за чего резко повышается напряжение. Скачок напряжения губителен для электронной техники, работающей от сети.

Чтобы обезопасить электроприборы от вторичного поражающего фактора, достаточно отключать их от электропитания на время грозы. При этом для защиты от первичного поражающего фактора нужен молниеотвод – специальная система, позволяющая улавливать и гасить в грунте грозовые разряды.

Критерии и виды молниезащиты

Существует два типа защиты от воздействия молнии: внешняя и внутренняя.

Внутренняя молниезащита заключается в установке УЗИП (Устройство защиты от импульсных перенапряжений) – специального устройства, защищающего внутренние электрические сети от импульсного перенапряжения, вызванного электрическим полем грозового разряда.

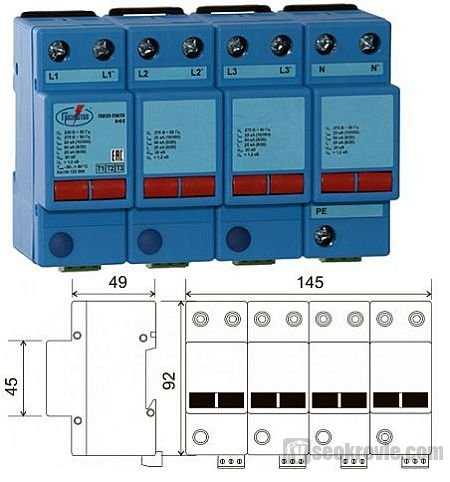

Пример узип с размерами

Внешняя молниезащита подразделяется на активную и пассивную:

  1. Пассивная система – это традиционный вариант, который включает в себя три базовых части: молниеприемник, токоотводящий элемент и заземляющий контур. Грозовой разряд улавливается и гасится в земле.
  2. Активная система включает в себя ионизатор – устройство повышает концентрацию заряженных частиц в воздухе, благодаря чему провоцирует появление грозового разряда вблизи молниеприемника, который перехватывает заряд и отправляет в землю. К преимуществам активной системы относится увеличенный радиус действия, который может достигать 95 метров. Недостатком является высокая стоимость.

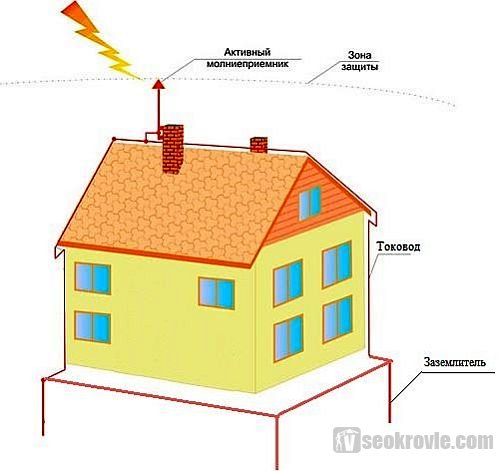

Схема активной системы защиты

Конструкция молниезащиты

Пассивный громоотвод может быть снабжен приемным элементом в виде стержня либо в виде стального троса (или специальной сетки), натянутого над объектом, который требуется защитить. Выбор зависит от конфигурации крыши, от материала кровельного настила и других факторов.

Конструкция стержневого молниеотвода подразумевает установку на мачте металлического штыря, соединенного с контуром заземления металлической лентой или проволокой. Зона действия такой системы относительно невелика – под защитой оказывается объект (или его часть, или несколько объектов), попадающие в воображаемый конус с вершиной в верхней точке стержневого молниеприемника и сторонами, расположенными под углом 45 градусов к земле.

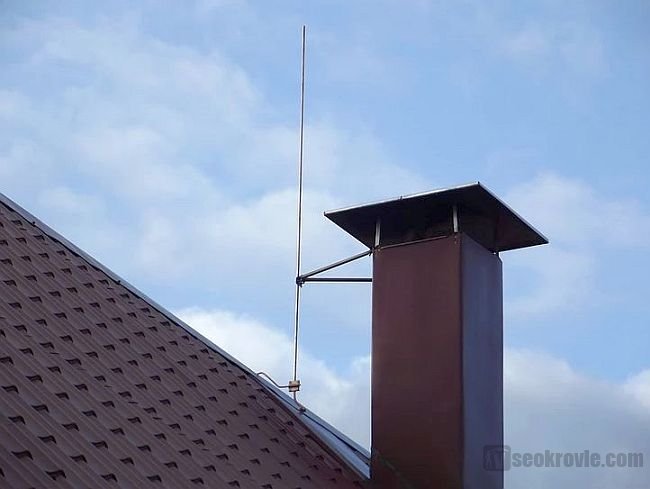

Стержневой молниеотвод возле дымоходной трубы

Верхняя точка штыря должна располагаться выше дымоходной трубы не менее чем на 1 метр. Если на участке, где расположен дом, растут деревья, высота которых превышает высоту защищаемой постройки, конец стержневого молниеприемника должен находиться минимум на 0,5 метра выше макушки самого высокого дерева.

В конструкцию тросовой молниезащиты входит несколько мачт, которые соединены между собой проволокой или металлической лентой, которая и выполняет функцию молниеприемника. Такая установка дает возможность обеспечить большую защитную зону.

Специальный молниеприемник можно не монтировать, если кровельное покрытие крыши выполнено из металла. К металлическому настилу предъявляются определенные требования: толщина металла не менее 4 мм, отсутствие разрывов, отсутствие изоляционного слоя на поверхности (допускается окраска антикоррозийным составом). Это должно обеспечить тугоплавкость кровли при нагреве от удара молнии, в противном случае могут вспыхнуть деревянные конструкции крыши. Недостатком такого варианта является большая толщина металлических листов – это усложняет монтаж, в несколько раз увеличивает вес и стоимость покрытия.

Стержневой и тросовый громоотвод можно смонтировать своими руками, поэтому они широко используются для обеспечения безопасности частных и дачных домов.

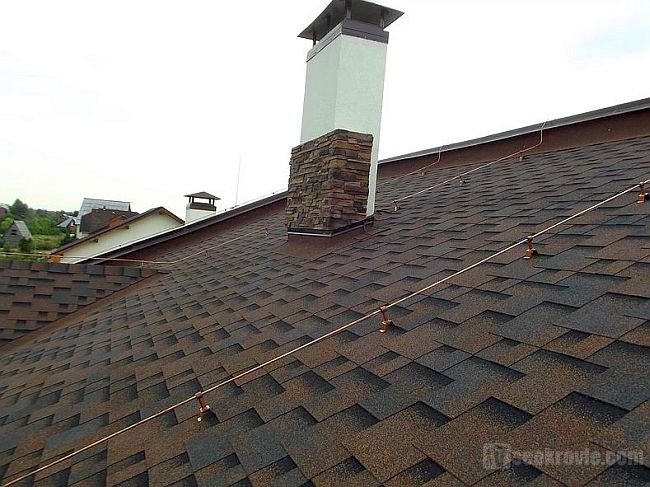

Пример расположения токоотвода на мягкой кровле

Технические параметры токоотвода и заземляющего контура не зависят от конфигурации молниеприемника. В любом случае токоотводящий элемент выполняется из проволоки или тонкого полосного металла, причем площадь поперечного сечения зависит от вида материала – минимальный показатель для стали – 50 мм 2 , для меди 16 мм 2 , для алюминия 25 мм 2 .

Заземление представляет собой прямой или треугольный контур из заглубленных в грунт медных или стальных стержней (уголков или иного металлопроката), соединенных приваренным проводником из того же материала.

Особенности монтажа

Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует:

  • выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
  • определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
  • выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
  • рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
  • подобрать материалы для сборки конструкции.

Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.

На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.

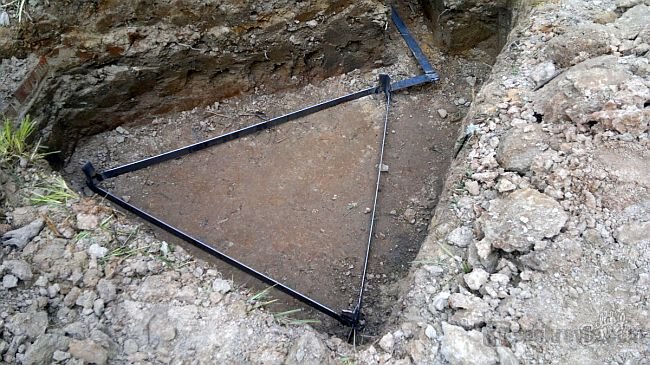

Контур заземления в виде треугольника

Заземляющий контур должен быть расположен на глубине от 0,8 метра. Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять. Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.

Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской.

Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.

Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.

Монтаж тросового молниеотвода

Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.

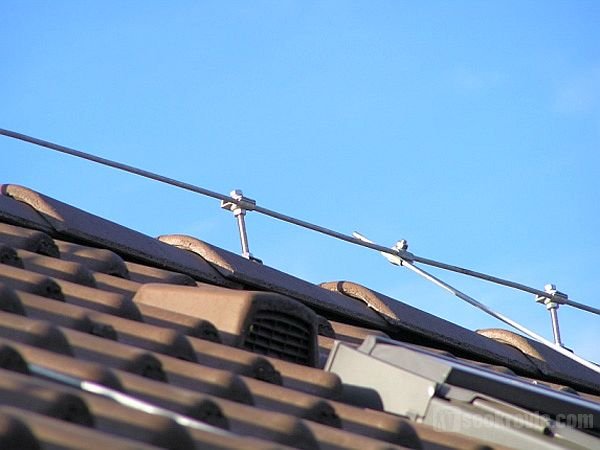

Расположение тросового молниеотвода над коньком

Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.

Для использования в качестве молниеприемника тросовой системы нужен металлический неизолированный провод (проволока) диаметром не менее 6 мм.

Монтаж стержневого молниеотвода

Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.

В качестве опоры для стержневого молниеприемника можно использовать:

  • установленную на земле высокую мачту;
  • телевизионную антенну;
  • дерево, высота которого сравнима или превышает высоту дома;
  • станину для кровли.

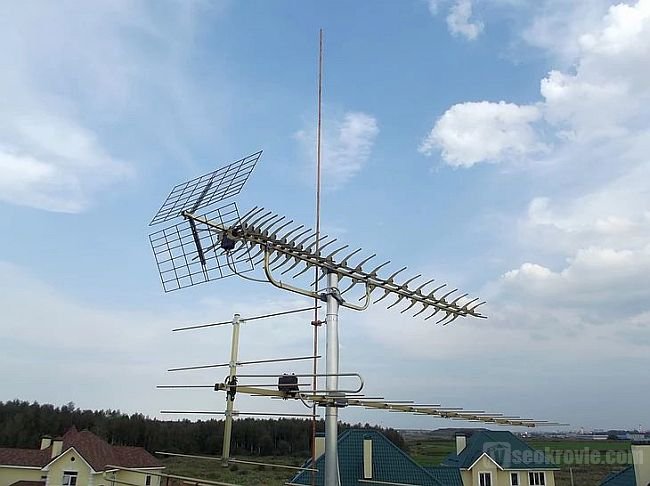

Антенна в качестве опоры для молниеприемника

К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.

По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом.

Читать еще:  Способы зимнего хранения садовых растений в погребе

Внутренняя защита дома

Пассивная внешняя защита, при условии правильного расчета и грамотного монтажа, оберегает дом круглосуточно и не нуждается в постоянном контроле. Однако если грозовой разряд прошел недалеко от дома, но за пределами действия молниеотвода, и спровоцировал возникновение электромагнитной индукции, ваша электронная техника может серьезно пострадать.

Чтобы каждый раз перед уходом из дома в теплый сезон года не отключать на случай грозы всю технику, чувствительную к перепадам напряжения, рекомендуется позаботиться о внутренней защите.

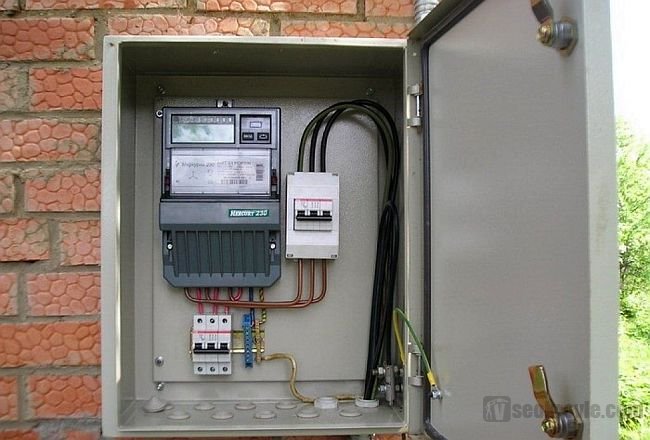

Пример распределительного щитка

Устройство защиты импульсного перенапряжения – готовый прибор, который подсоединяется к электросети дома. УЗИП монтируют в распределительном щитке на входной провод. Модели устройства различаются по степени защиты и, соответственно, стоимости.

УЗИП в дополнение к пассивной молниезащите нужен, чтобы дом вместе с людьми и имуществом был в максимальной безопасности во время грозы.

Защита и заземление дома

Грамотно выполненное заземление и молниезащита в частном доме – залог безопасности. Если нарушить технологию обустройства заземляющего контура, при попадании молнии в громоотвод могут быть повреждены объекты, расположенные неподалеку от заземления, включая сам дом.

Установка заземления требует соблюдения некоторых правил:

  • предпочтительно монтировать контур из медных или латунных элементов – они устойчивы к коррозии;
  • если используется сталь – каждые 3-5 лет необходимо проверять систему и менять поврежденные коррозией электроды;
  • длину стержня подбирают с учетом глубины промерзания грунта на участке – электрод должен быть погружен на 20-25 см ниже этого уровня;
  • для соединения стержней между собой применяйте проволоку или ленту из того же металла, что и электроды;
  • нельзя накручивать проволоку на верхнюю часть электродов – соединение элементов конструкции между собой выполняют сваркой или используя обжимные гильзы;
  • влажность грунта в теплое время года поддерживают, поливая участок с заземлителем вместе с газоном и цветниками или обустроив специальный отвод водосточной трубы.

Молниезазщитную систему перед каждым сезоном требуется осматривать, проверяя надежность соединений. Болтовые соединения зачищаются и подтягиваются, сварные стыки окрашиваются антикоррозийной краской для металла. Подземную часть полностью проверяют и обслуживают раз в пять лет.

Регулярный осмотр и техническое обслуживание обеспечат надежное функционирование молниеотвода на протяжении многих лет.

Как сделать громоотвод в частном доме самостоятельно.

Избежать трагических последствий молнии не просто возможно, но и весьма несложно. Многоэтажные городские строения, как правило, оборудуются молниезащитой еще на этапе строительства. А вот владельцам частного жилья, загородных домов и дач важно понимать, что никто лучше их самих не позаботится о безопасности их собственности и жизни. Громоотвод, а точнее сказать, молниеотвод – это металлическая конструкция для притягивания и улавливания электрического разряда молнии. Он имеет довольно непритязательное устройство, но очень эффективен во время непогоды. Именно потому, что он не отнимет много средств, времени и сил на свое устройство, важно сделать громоотвод в частном доме своими руками. Служить такая самодельная конструкция будет безотказно, что неоднократно проверено на практике.

Последствия ударов молнии.

Гром и молния или зачем нужен громоотвод

В средних широтах европейского континента первомайские дни знаменуют собой начало сезона, когда дожди могут сопровождаться грозами. Большинство людей побаивается раскатов грома, вспышек молнии. И не беспочвенно. Статистика неумолимо показывает, что ежегодно в стране от удара молнии погибают десятки человек, еще чаще случаются пожары частных строений по вине грозового разряда и искр.

Громоотвод в частном доме актуален как для владельцев загородных коттеджей, так и для любителей провести время на даче. В силу особенностей электростатики, в последние десятилетия вероятность попадания электрического импульса при грозе немало возросла. Причиной тому обилие в домах электроприборов, электротехники, использующей эфирные каналы для обмена информацией. К тому же, как известно, молния скорее ударит в металлические предметы, если они есть рядом, чем в деревья. В современном жилье немало металлических предметов: металлическая кровля, антенна, защитный конус дымохода и др. Безусловно, в защите от молнии больше нуждаются деревянные постройки, но и при попадании в кирпичный дом, перечисленных фактов будет достаточно, чтобы возник пожар.

Вот несколько факторов, которые способны повлиять на решение – устанавливать или нет громоотвод в частном доме:

  • состав почвы;
  • высота участка над уровнем моря;
  • климатологические характеристики района (частота гроз, влажность воздуха и др.).

Хотя в целом, целесообразность устройства громоотвода в частном доме сомнений не вызывает. При имеющейся возможности, лучше снабдить свое жилье и участок необходимой защитой.

Как устроена защитная система громоотвода?

Громоотвод (молниеотвод) конструктивно состоит из трех частей:

  • молниеприемник – высотная металлическая конструкция над домом (стержневой, тросовый или сетчатый вариант);
  • опора для молниеприемника, бывает необходима в случаях, если молниеприемник устанавливается не на крыше здания, а отдельно на участке;
  • токоотвод (занижение) – проводник от молниеприемника к заземлению;
  • заземление – устройство для стока грозового разряда в землю.

Понять, как работает громоотвод, способен любой: молниеприемник из металла, который установлен на участке выше остальных строений и элементов, во время непогоды «вызывает» на себя грозовые разряды электричества и, по токоотводу, посредством контура заземлителя перенаправляет их в толщу грунта. Действие любого громоотвода имеет, ограниченный площадью и высотой, конусообразный характер. На практике его зовут конусом безопасности. Геометрические параметры этой объемной фигуры индивидуальны для каждого рассматриваемого участка и громоотвода.

Известны и допускаются к установке три разновидности конструкций молниеприемников:

  • стержневая (штыревая);
  • линейная (тросовая);
  • сеточная.

Стержневая защита

Стержневая защита — это молниеприемник, выполненный из металлического стержня (трубки, уголка или прямоугольного профиля) и установленный на крыше жилья или на отдельно-стоящей мачте. Подходит для любой крыши с металлическим покрытием. Рис 3.

Линейный (тросовый) молниеотвод

Для невысоких строений с крышей из шифера или дерева рекомендован линейный молниеотвод — натянутый вдоль конька крыши трос сечением не менее 0,5 см, соединенный с заземлением с каждого конца. Крепится он на деревянных опорах на высоте не менее 0,5 м над коньком крыши. Токоотводы проходят в этом случае вдоль стен дома, в защитных трубах. Если опорные мачты расположены верно, то грозовое электричество будет уходить в почву за границы защищаемого участка. Рис 1.

Сеточный молниеприемник

Такая защитная конструкция изготавливается в виде сетки из металлических прутьев и укладывается поверх кровли защищаемого дома. Ее узлы фиксируют с помощью сварки. Закрепляется она на специальных держателях либо укладывается непосредственно на кровлю, если повышение температуры не несет опасности материалу кровли.

Выполняя громоотвод из сетки, токоотводы делают по всему ее периметру. Заземлителем в этом случае является замкнутый горизонтальный контур с усилением в местах присоединения токоотводов. Рис 2.

Громоотвод своими руками

Выбираем место установки

Прежде чем непосредственно подступиться к вопросу – как сделать громоотвод на даче, следует выбрать место для его установки. Одним из вариантов может быть кровля строения. Это просто и не требует высокой опоры, достаточно 3-4 метров. Если на участке есть возвышения, превосходящие высоту крыши (высокое дерево, мачта телевизионной антенны, флюгер, труба дымохода), то разумным и удобным будет разместить молниеприемник именно там, позаботившись о его надежной фиксации. Важно учесть, чтобы дом при этом целиком попадал в защищаемый конус.

Но если по каким-то соображениям названные варианты вам не подходят, то всегда есть возможность установить молниеотвод на мачте в некотором отдалении от жилья. Хотя этот метод более трудоемкий, т.к. необходима высокая крепкая мачта, и имеет нюансы:

  • чем дальше от строения, тем выше нужна мачта;
  • громоотвод не должен создавать опасность соседям.
Читать еще:  Приведите примеры растений выращиваемых в саду или огороде

Выбор оборудования

Поскольку настоящая статья посвящена тому, как сделать громоотвод в частном доме, то более подробно будет рассмотрен самый универсальный и бюджетный вариант – обустройство стержневого громоотвода на даче. Это в полной мере соответствует требованиям отечественных норм в сфере электробезопасности, в частности пособию к РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений», где говорится о том, что:

«…к III категории отнесены мелкие строения в сельской местности, где чаще всего используются сгораемые конструкции……их молниезащита выполняется упрощенными способами, не требующими значительных материальных затрат».

Все, что может понадобиться для изготовления громоотвода, можно приобрести в обычном магазине строительных товаров. Чтобы соорудить типовой стержневой громоотвод, будут нужны:

  • для молниеприемника: стержень из металла – стальной, медный или алюминиевый с сечением соответственно – 50, 70 или 35 квадратных миллиметров.
  • для токоотвода: предпочтительнее медный кабель, не менее 16 квадратных миллиметров в поперечнике;
  • для мачты: труба из асбоцемента (на 2-4 метра выше дома);
  • для заземления штыри из меди;
  • крепежные элементы.

Оборудование для молниеотвода

Имея все необходимое под рукой, можно приступать к монтажу громоотвода.

Подготовка к монтажу

Выполняя громоотвод своими руками на даче, владелец дачного участка должен понимать, что вопрос надежности и безопасности конструкции полностью ложится на его плечи. А потому, уже на этапе монтажа, он должен позаботиться о безопасности. Что нужно сделать:

  • тщательно продумать и подготовить крепления деталей громоотвода. При отсутствии надежной фиксации, все высотные элементы могут быть снесены ветром, а значит может пострадать само строение, припаркованные вблизи авто или иметь место травмы жильцов;
  • дымовые каналы, выведенные выше кровли, также нуждаются в установке молниеприемников. Дымоход из керамотрубы или кирпича в процессе эксплуатации неминуемо теряет изоляционные свойства, а значит, может легко перенести заряд молнии в жилье. Нержавеющие и подобные дымоходы нуждаются в заземлении;
  • антенны (в том числе спутниковые) необходимо подключать к заземлению, ведь они связаны с электросетью и очень хорошо притягивают молнии.

Инструкция по изготовлению

Монтаж громоотвода начинается с выкапывания ямы либо траншеи глубиной от 1-1,5 метров и длинной 3 для прокладки заземлителя. Заземлитель не должен проходить рядом с самим домом (крыльцом, стенами), а также садовыми дорожками.

Если в процессе копания в яме обнаружатся грунтовые воды, то это только плюс: влажная почва – отличный проводник, грозовой разряд будет равномерно стекать в грунт.

Далее, молниеприемник закрепляется на вершине опоры или крыши металлическими хомутами. Следующим шагом будет присоединение к уже имеющейся конструкции кабеля токоотвода, который будет проходить в трубе из асбестоцемента.

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду. Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей.

Расчет конструкции

Для того чтобы смонтировать громоотвод своими руками, нужен нехитрый расчет. Для этого существует формула:

В ней h – высота молниеотвода,

rx – радиус основания конуса защиты,

1,63 и 1,5 – расчетные коэффициенты.

То есть, если бы понадобилось защитить дачный участок с радиусом 10 метров, имеющий в своем центре дом высотой 5 метров, на крыше которого устанавливается громоотвод, то, подставив в формулу эти цифры, можно получить результат:

h=(10+1,63×5)/1,5 = 12,1 метра.

При расчете нужно обязательно учесть, что в радиус действия громоотвода должны попадать все постройки на участке, и правильно рассчитать высоту.

Молниеотвод в частном доме: инструкции по установке

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома. Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии. Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко, начнет привлекать все молнии во время сильной грозы.

Стержневой молниеотвод выглядит так:

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

  1. Медная проволока;
  2. Стержни;
  3. Хомуты;
  4. Алюминиевый провод;
  5. Дрель;
  6. Муфты;
  7. Трубы;
  8. Сварочный аппарат;
  9. Металлические уголки;
  10. Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.
Читать еще:  Шелковица посадка и уход осенью

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода


К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я

Вопрос: Зачем вам молниезащита

Что изменилось со времен СССР? Почему тогда требовали, а теперь считают, что ставить громоотвод не обязательно?

2. Страдают проводка и электроника
Не все попадания молний приводят к пожарам. Но сплошь и рядом грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крыши и разрушает дымоходы. И это уже не десятки, а тысячи случаев в год на регион. И почти в любом случае ремонт и восстановление имущества обходятся дороже, чем нормально сделанная молниезащита частного дома под ключ.

3. Нестраховой случай
Отсутствие молниезащиты дачного дома может дать повод страховым компаниям отказать вам в возмещении убытков, если во время грозы ваше имущество пострадало. Это же стихия, форс-мажор.

  • Владельцы самых высоких домов в округе. Под « самым высоким » подразумевается не только количество этажей, но и наличие высотных точек: дымоходов, антенных мачт, возвышающихся над коньком, шпилей, флюгеров и т.п.
  • Владельцы домов с токопроводящим кровельным покрытием. Например, с железной или медной крышей. Риск попадания молнии в такие дома значительно выше. При этом почти без разницы, заземлена крыша или нет.
  • Владельцы одноэтажных зданий, рассчитывающие на « прикрытие » со стороны расположенных рядом построек, тоже не должны расслабляться. Не факт, что на соседском объекте имеется исправный молниеотвод. Выходит, что молниезащита нужна всем или почти всем домовладельцам.

    Есть мнение: Некоторые « специалисты » утверждают, что громоотвод не нужен, поскольку будет собирать все молнии в округе. Но, во-первых, грозовая стихия непредсказуема. А во-вторых, « приглашая » в дом молнию, к встрече с ней нужно основательно подготовиться.

Молниеприемник принимает на себя разряд молнии и бывает трех видов.

1. Стержневой приемник (на фото выше) — это обычный металлический штырь, который закрепляется так, чтобы стать самой высокой точкой в пространстве. Такие приемники, как правило, используют для защиты небольших зданий несложной архитектуры.

2. Тросовый приемник — трос, закрепленный на деревянных опорах и натянутый по всей длине конька крыши. Применяют реже, чем стержневые приемники, в основном для защиты невысоких строений.

Схема с сайта orenburgelectro.ru

3. Металлическая сетка — из стали, алюминия и т.д. Ее натягивают над площадью всей крыши и закрепляют на деревянных или специальных токонепроводящих опорах. Для защиты частных домов практически не применяют.

Токоотвод — передает заряд от молниеприемника к заземлителю. Представляет собой ту же самую стальную проволоку или металлическую полосу, одним концом приваренную к молниеприемнику, другим — к заземлителю.

Заземлитель — зарытые в землю проводники, « спускающие » электрический заряд в землю.

На схеме: проект молниезащиты жилого дома.

Обычно молниезащита предусматривается проектом дома или коттеджа и устанавливается непосредственно при строительстве здания. Но если громоотвода нет или он неисправен (после попадания молнии) — его можно купить в магазине или даже изготовить самому.

Компании-производители электротехнического оборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молниеприемники, заземлители из стойких к коррозии материалов (нержавейка и оцинковка), а также сопутствующие элементы: крепеж и контактные группы.

Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений. Цена комплектов молниезащиты под ключ — от 8 тысяч рублей.

Фото с сайта ocenin.ru

Как сделать громоотвод дома своими руками
В моем детстве дед делал громоотвод для дачного дома своими руками. И пожаров во время гроз в его СНТ, где все дома были оснащены молниезащитой, не было. В отличие от соседнего массива: там дома не часто, но горели. Самодельный громоотвод в частном доме деда представлял собой тросовый молниеприемник из стальной проволоки сечением от 5 мм (расположенный горизонтально на мачтах и над коньком крыши так, чтобы не прикасался к поверхности крыши) и заземляющий электрод в виде вбитого в землю куска арматуры.

Фото с сайта m-strana.ru

Можно сделать еще проще, используя в качестве молниеприемника стальной стержень (например, кусок арматуры) диаметром 10 – 18 мм и длиной от 250 мм.

Факт: Громоотвод (точнее, его молниеприемник) может располагаться не только на крыше дома, но и рядом с домом — на любом высоком объекте: антенной мачте, столбе, высоком дереве. В последнем случае дерево тоже будет под защитой, но металлический стержень должен возвышаться над кроной не меньше чем на 1,5 м.

Для токоотвода лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту, толщиной от 2 мм и шириной от 30 мм). Один ее конец нужно приварить к молниеприемнику, другой — к заземлителю. Если дом построен из негорючих материалов (кирпича, камня и т.д.), токоприемник можно закрепить с наружной стороны здания, подальше от окон и дверей.

Факт: Количество токоотводов зависит от типа молниеприемника. Стержневому хватит одного токоотвода, тросовому или сетке — двух.

Железная крыша: заземлять или нет
Иногда «умельцы» предлагают сделать заземление для железной крыши, объясняя, что это и есть молниезащита. Увы, это не так. А эффект может быть обратным. Без внешних молниеприемников вы действительно начнете собирать все грозовые разряды с округи, а в результате рискуете получить дыру в крыше и сгоревшую электропроводку. Проблема в том, что правила читают, но не дочитывают.

Согласно «Инструкции по устройству молниезащиты зданий…» (СО 153-34.21.122-2003 п. 3.2.1.2), металлические кровли защищаемых объектов действительно могут рассматриваться как естественные молниеприемники. Но железная кровля должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли — это разные вещи. А молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
