Схема буржуйки длительного горения

Буржуйка своими руками чертежи самая эффективная

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления — чугун, сталь, кирпич;
• функциональность – с варочной поверхностью, калориферные и газогенераторные;
• вид топлива – твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Фото 1 Классическая печь-буржуйка

Процесс изготовления

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 7 Самодельная буржуйка своими руками

Фото 8 Отличный вариант буржуйки для гаража

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

Фото 10 Печь-буржуйка из использованного газового баллона

Фото 11 Печь по типу «Бубафоня»

Фото 13 Схема буржуйки на отработанном масле (отработке)

Печи длительного горения без колосников: буржуйка своими руками

Как сделать печь долгого горения и что нужно знать о реакциях, проходящих во время выделения тепла

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.

Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.

Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

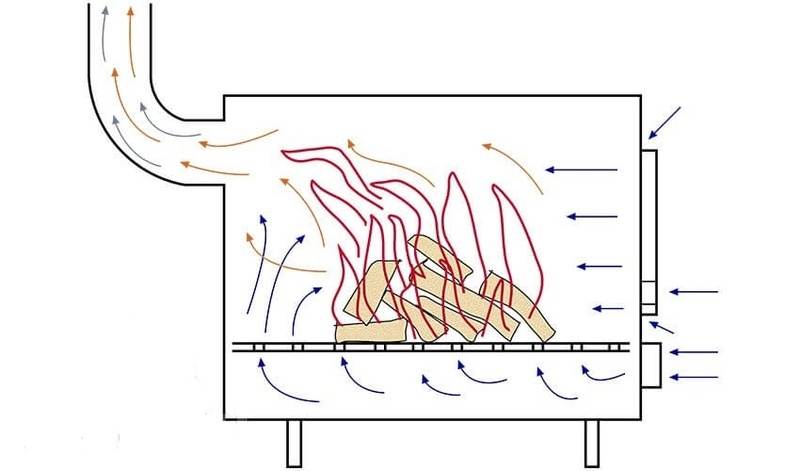

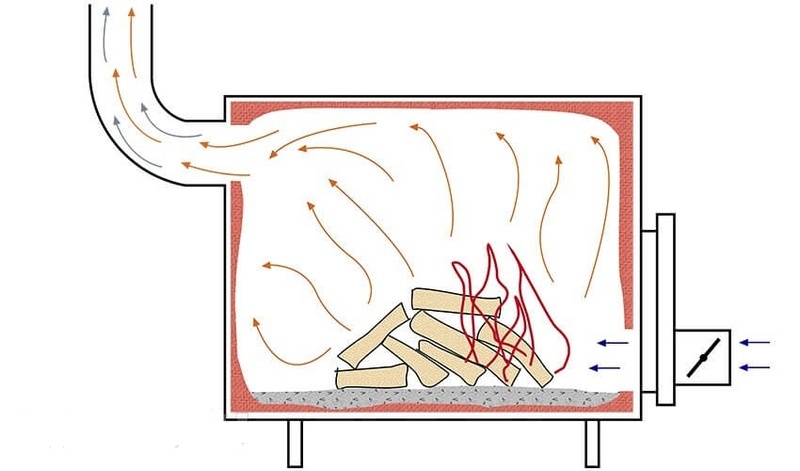

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Как сделать БКП своими руками

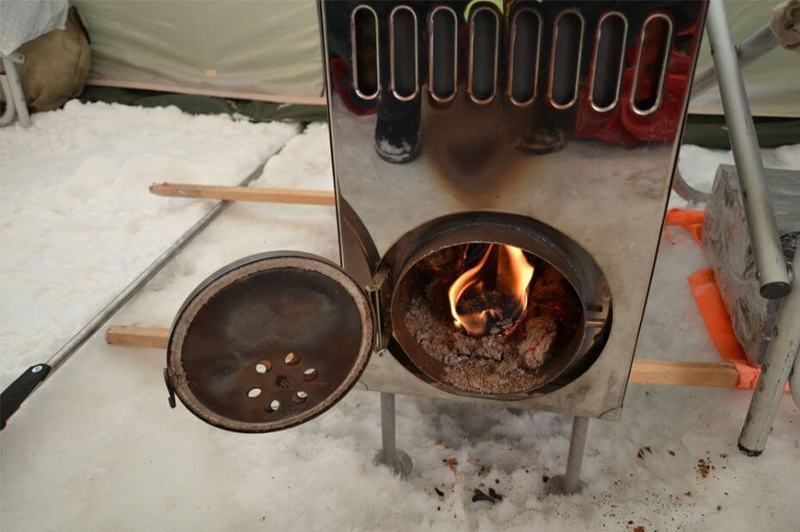

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

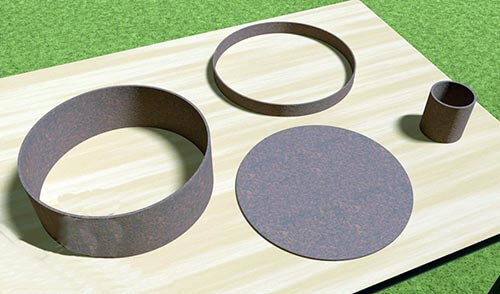

1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr2.

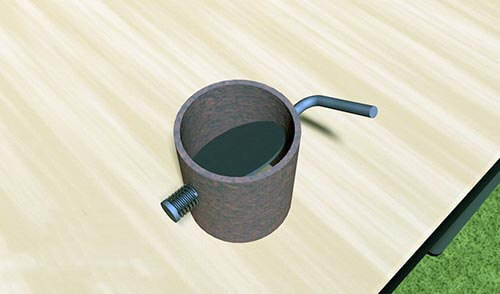

4. ВК должен иметь регулировочную заслонку или шибер.

Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку).

К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.

Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

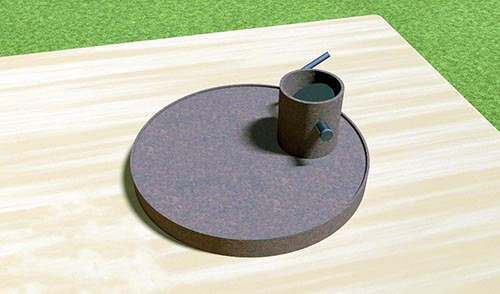

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.

6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

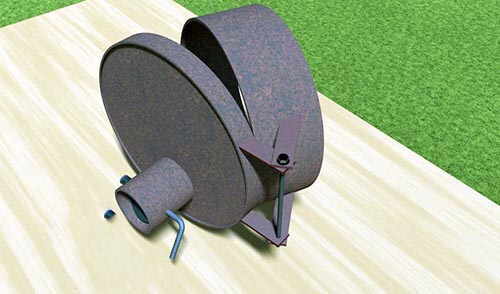

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

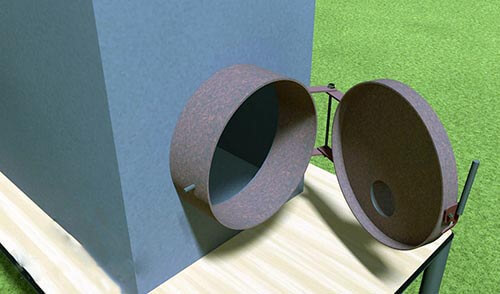

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм.

Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм.

Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

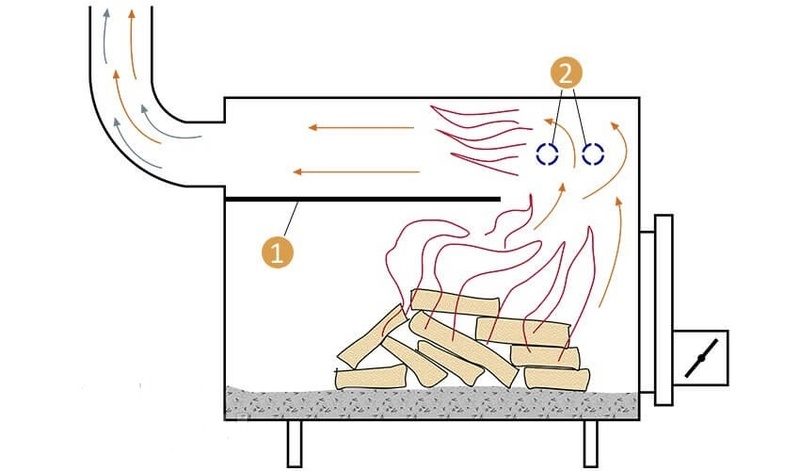

1 — топочная переборка; 2 — инжекторные трубки

Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

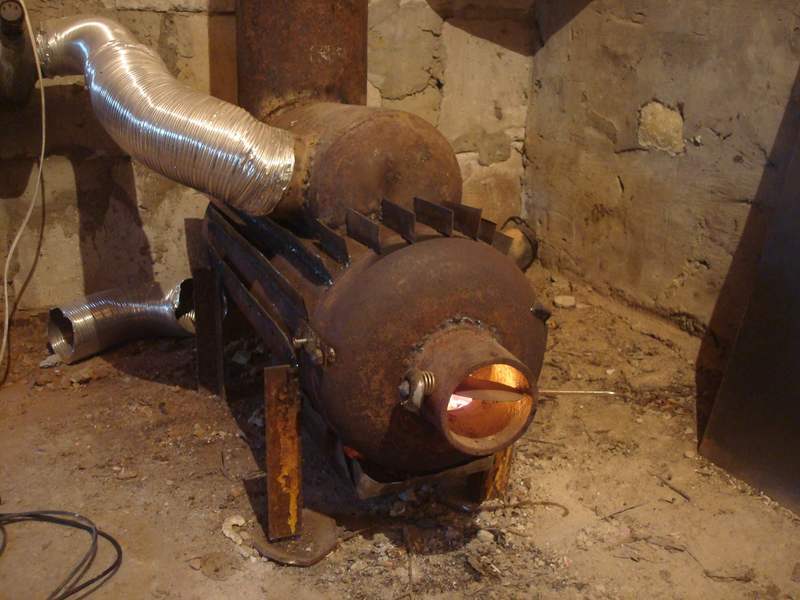

Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.

Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.

Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.

Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.

Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.

Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время. опубликовано econet.ru

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Буржуйка длительного горения своими руками

Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях. Тут важна экономичность, компактность и целесообразность финансовых затрат. Буржуйка длительного горения — идеальный вариант для отопления бытовок и гаражей, а с изготовлением её своими руками вам поможет наша инструкция.

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

• приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
• завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
• ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

Буржуйки длительного горения: варианты изготовления своими руками

С наступлением холодов приходится задумываться об отоплении мастерской или гаража. Если при недорогой электроэнергии для этого можно было использовать обычный калорифер, то сейчас такое устройство окажется нерентабельным. Хорошим решением в такой ситуации станет создание своими руками буржуйки длительного горения, способной работать на дровах.

Принцип работы и конструкция

Главный секрет длительного горения буржуйки на опилках заключается в способе закладки дров в агрегат. Так как поленья необходимо поджигать сверху, они не смогут загореться одновременно. Также продлению процесса горения способствует и способ подачи кислорода, который поступает только к верхнему горизонту топлива.

Дальнейшее увеличение длительности каждого отопительного цикла достигается с помощью пиролитического разложения дров. Этот процесс активируется при дефиците кислорода и высоких температурах. В результате поленья тлеют, что приводит к образованию углеводородных соединений, которые затем сгорают в верхней части топливной камеры. Это приводит к увеличению количества производимой печкой тепловой энергии.

Все эти способы продления процесса горения реализованы в различных конструкциях буржуек. Изучив чертежи буржуйки длительного горения, своими руками этот агрегат будет несложно изготовить. Например, печь «Бубафоня» пользуется большой популярностью. В зависимости от конструкции агрегата и его габаритов, продолжительность одного топливного цикла может составлять от 2 до 10 часов.

Часто простое устройство практически ни в чем не уступает агрегатам сложной конструкции. Поленья закладываются в корпус, чаще всего имеющий цилиндрическую форму. Сверху дрова прижимаются специальным устройством, распределяющим воздух. Оно состоит из трубы с поршнем, в качестве которого используется тяжелый железный блин с отверстием в центре для подачи кислорода.

На нижней стороне диска установлены опорные лопасти, размер которых влияет на объем камеры сгорания. К обратной стороне поршня прикреплена труба для подачи кислорода к топливу. Для регулировки потока воздуха используется заслонка, позволяющая частично либо полностью перекрывать канал. В верхней части корпуса установлен патрубок, к которому крепится дымоход. Для обеспечения хорошей тяги длина трубы должна составлять минимум 4 м. Закрывается печка крышкой с просверленным по центру отверстием для устройства распределения воздуха.

Сначала воздух попадает под диск, разделяющий рабочую камеру на две. Дозируя количество поступающего кислорода, можно снизить интенсивность пламени и перейти в режим генерации газов. В результате тепло будет выделяться не только сгорающими дровами, но и пиролизными газами, которые дожигаются в верхней части агрегата.

Необходимый для их окисления вторичный воздух поступает через специальное окошко, расположенное вверху агрегата. Самым простым способом реализации этого элемента конструкции является зазор между крышкой и трубой подачи кислорода. По мере прогорания дров поршень под собственным весом опускается и открывает доступ к новым слоям поленьев. Для увеличения показателя теплоотдачи агрегата дымовую трубу можно крепить к печи через небольшой горизонтальный переход, выполняющий роль воздушного теплообменника.

Рекомендации по изготовлению

Изготовить отопительное устройство, работающее на древесных отходах, можно за несколько часов. При этом самодельный агрегат не уступит в эффективности магазинному аналогу.

Проектирование агрегата

Если для создания буржуйки использовать бросовые материалы, то стоимость конечного изделия будет стремиться к нулю. Однако предварительно нужно сделать простые расчеты, чтобы получить эффективный и экономичный агрегат. Сначала необходимо определиться с диаметром и высотой печки. Соотношение этих параметров должно находиться в пределах от 1:3 до 1:5.

Если агрегат будет слишком узким и высоким, то большая часть газов просто уйдет в дымоход, не успев воспламениться. Также не стоит делать широкую и низкую печь, так как в такой ситуации не получится добиться равномерного поверхностного горения. На срок эксплуатации агрегата влияет толщина металла, из которого изготовлен корпус. Оптимальным вариантом станет емкость с размером стенок от 4 до 5 мм.

Выполняя расчет воздухораспределительного устройства нужно определить не только диаметр поршня, но и его толщину. Массивный элемент конструкции во время горения топлива будет раскаляться, подогревая поступающий в рабочую камеру воздух. В результате производительность агрегата возрастет.

Однако слишком тяжелый поршень может уплотнить дрова до такой степени, что процесс их горения прекратится. На стадии проектирования агрегата стоит уделить внимание не только размерам опорных лопастей, но и их форме. Для повышения производительности и эффективности печки эти элементы конструкции стоит изогнуть полукругом, что позволит сделать поток воздуха турбулентным и ускорить процесс газообразования.

Диаметр трубы воздухораспределительного устройства должен быть в два раза меньше сечения дымохода. Между трубой подачи кислорода и отверстием в загрузочном люке следует сделать зазор не более 2,5 мм. Он необходим для доставки вторичного воздуха в зону дожигания пиролизных газов.

Если диаметр агрегата не превышает 450 мм, то можно не устанавливать топочную дверцу, а загрузка топлива будет осуществляться сверху. Однако в такой ситуации возможны определенные трудности с очисткой печи от золы. Чтобы избежать проблем, рекомендуется установить на агрегат дверь зольника.

Подготовительный этап

Для изготовления корпуса печи можно использовать металлическую бочку. Безусловно, этот вариант не идеален. Все его недостатки связаны с малой толщиной стенок. В такой ситуации срок эксплуатации печки и ее теплоемкость не могут быть высокими. Однако у крупногабаритного корпуса есть и определенные преимущества:

• Большой объем рабочей камеры позволяет агрегату функционировать на протяжении 10−12 часов за один цикл загрузки.
• Корпус можно легко заменить.
• Размер загрузочного проема позволяет легко обслуживать отопительное устройство.

Если на стенках бочки находятся остатки краски, нефтепродуктов или клея, то их нужно обжечь с помощью паяльной лампы либо газовой горелки. После этого емкость очищается щеткой с металлической щетиной. Так как для изготовления лопастей и поршня необходимо использовать толстый металл, то стоит обратиться за помощью к опытному сварщику, которому под силу быстро вырезать нужные элементы конструкции.

Также следует уделить время обустройству места для установки печки, выполнив несколько условий:

• Поверхность должна быть ровной, и, даже если агрегат оснащен ножками, основание площадки стоит покрыть негорючими материалами, например, шамотным кирпичом.
• Буржуйка должна располагаться вдали от места хранения ГСМ.
• Нельзя монтировать агрегат под деревянным навесом или полками.

Следует помнить, что удлинение горизонтального участка трубы более чем на 400 мм приведет к снижению эффективности печки-буржуйки длительного горения, так как уменьшится тяга.

Сборка печи

Бочку нужно установить на твердую и ровную поверхность, срезав затем болгаркой крышку. Однако выбрасывать эту деталь не стоит, так как после небольшой доработки ее можно использовать в качестве люка. Верхний срез необходимо загнуть так, чтобы диаметр бочки уменьшился на 20−30 мм. Следующим шагом станет изготовление верхнего люка.

Для этого отрезанную крышку необходимо уложить на металлическую плиту и с помощью кувалды отогнуть ее бортик наружу. Благодаря этому деталь будет плотно прилегать к корпусу. Затем в центре детали прорезается отверстие для трубы воздуховода. При этом нужно помнить, что диаметр отверстия должен быть примерно на 2,5 мм больше сечения воздухоподающего элемента конструкции. В противном случае в зону вторичного горения не будет поступать достаточное количество кислорода.

Для изготовления воротника используется металлическая пластина шириной от 50 до 100 мм, которая затем приваривается по контуру отверстия в люке. Если толстого железа под рукой не оказалось, то прижимной диск можно изготовить из дна другой бочки. Для решения поставленной задачи сначала нужно загнуть металлический кант так, чтобы поршень свободно входил в корпус агрегата.

Чтобы увеличить массу этого элемента конструкции, к нему нужно приварить любые плоские детали, например, шкивы, звездочки и так далее. Затем в центре диска прорезается отверстие, диаметр которого соответствует сечению воздуховода. Следующим шагом станет изготовление и монтаж опорных лопастей.

После выполнения этих работ необходимо прикрепить к блину воздухоподающую трубу. Для этого диск укладывается на ровную поверхность на лопасти. Так как эти детали должны располагаться в перпендикулярных плоскостях, то точность установки нужно контролировать с помощью уровня или отвеса. Алгоритм дальнейших действий следующий:

• В центре прижимного диска со стороны воздуховода с помощью сварки крепится рассекатель. Его нужно вырезать из листового металла и в центре просверлить отверстие диаметром не более 20 см.
• На верхний срез подающей воздух трубы монтируется заслонка, позволяющая регулировать поток первичного кислорода.
• В верхней части корпуса прорезается отверстие для выходного патрубка, который затем приваривается с помощью сплошного шва.
• На внешней стороне дна агрегата устанавливаются ножки.
• Дымоход изготавливается из труб длиной 0,4 и 4 м, соединенных с помощью углового перехода увеличенного сечения.
• В нижней части дымовой трубы монтируется шаровой кран, необходимый для удаления конденсата.

Когда агрегат будет установлен на постоянное место и подсоединен к дымоходу, остается проверить его работоспособность. Следует заметить, что в качестве топлива должны использоваться только сухие древесные отходы, чтобы добиться длительного горения. Сделать буржуйку сможет даже начинающий домашний мастер. Для этого достаточно проявить аккуратность при выполнении работ и сделать точные расчеты.
