Характеристики самодельной мини мельницы для зерна

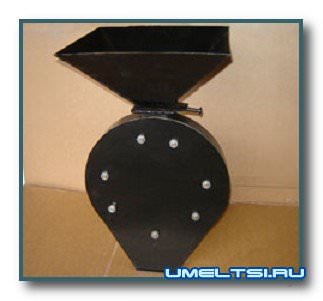

Мини-мельница измельчитель своими руками

Предлагаемая мини-мельница была сделана Эдуардом Саркисовым с города Владикавказа. Она предназначена для измельчения зерен злаковых культур и может использоваться на животноводческих фермах, в фермерских хозяйствах, в приусадебном животноводстве

Конструкция мельницы столь проста в изготовлении, что позволяет легко воспроизвести ее не только в условиях мастерских, но даже умельцами-самодельщиками в домашних условиях. При этом не потребуется выполнения сложных слесарных, токарных, фрезерных и сварочных работ.

Разработка выполнена на базе электродвигателя стиральной машины. Статор измельчающего механизма взят из муфты синхронизатора коробки передач автомобиля ГАЗ-53, в которой вырезано два окна: вверху входное сквозное и внизу выходное на глубину 30 мм. Внутри к муфте приварена направляющая пластина, а снаружи — две проушины для крепления крышки Сама муфта приварена к опорной пластине, в которой сделано отверстие для вала электродвигателя На последнем с помощью шпонки закреплен ротор, представляющий шестигранник.

Передняя плоскость муфты закрывается крышкой, которая крепится двумя болтами Мб. У входного окна расположен бункер для зерна, а у выходного приварен патрубок для вывода измельченного зерна.

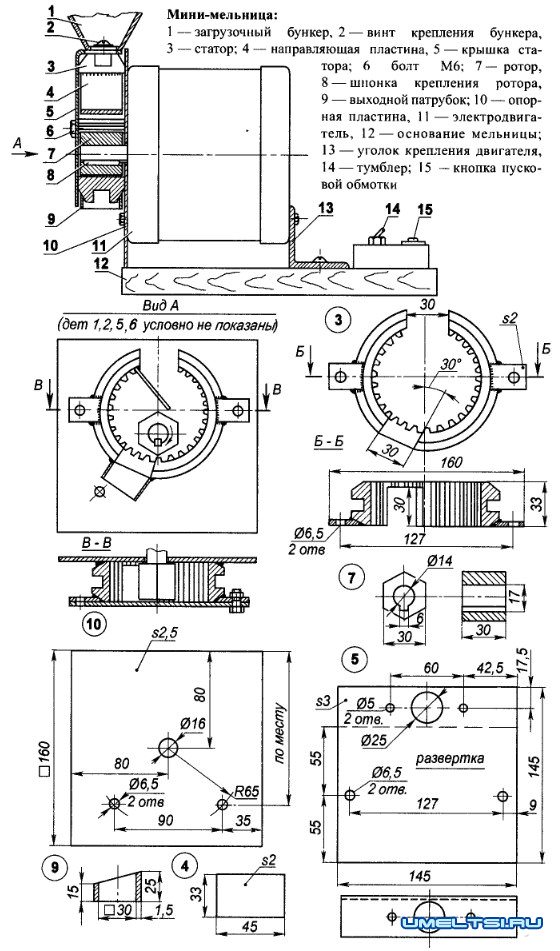

Чертежи мини — мельницы

Обратите внимание необходим минимальный зазор между зубом статора и ротором. Статор надо приваривать к опорной пластине при надетом на вал двигателя роторе (и установленном на основании электродвигателя).

Само основание выполняется из доски Здесь же находятся тумблер включения электродвигателя и кнопка включения его пусковой обмотки

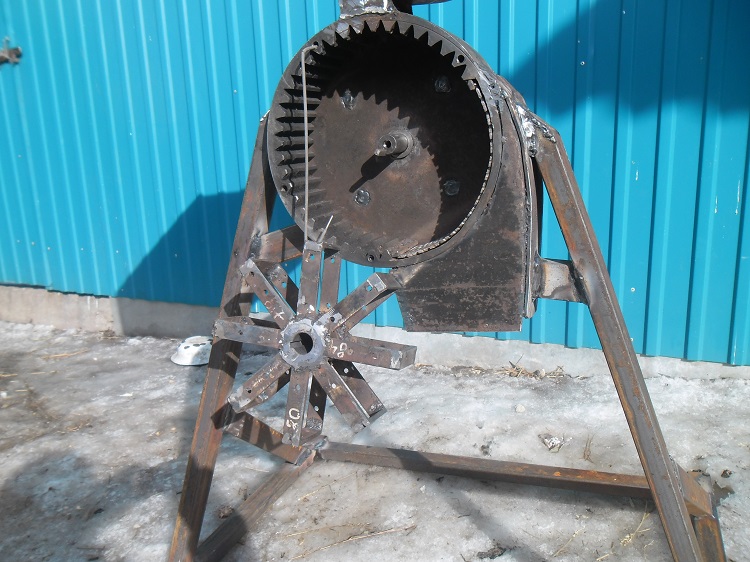

Принцип работы мельницы элементарен. Зерно из бункера самотеком поступает в полость статора, где подвергается измельчению гранями ротора и зубьями статора, а затем поступает к выходному патрубку.

Запрещается выключать двигатель, когда в бункере и в полости статора имеется неизмельченное зерно, а также засыпать в бункер зерно при неработающем электродвигателе

Как сделать мельницу для зерна своими руками

Для производства хлебобулочных изделий необходимым ингредиентом представляется мука, которую фермер сможет получить лишь после тщательного перемалывания зерна. Помочь в обработке внушительных объемов сырья сможет мельница для зерна. Своими руками изготовить подобное приспособление довольно просто, что позволит сократить затраты, отказавшись от приобретения магазинного аналога.

Из чего можно изготовить мельницу

Самодельная мельница может быть собрана из различных подручных материалов, что позволяет каждому выбрать подходящую конструкцию прибора. Самым популярным вариантом представляется мельница для зерна из стиральной машины, а также из любой другой электротехники, оснащенной силовым агрегатом.

Необходимо отметить, что подобного рода устройство может использоваться не только для приготовления муки, но и для измельчения зерна до нужного размера. Это особенно удобно для тех фермеров, которым помимо муки требуется регулярно производить комбинированные корма для домашних животных.

У конструкции на основе электродвигателя есть сразу несколько важных преимуществ:

  • компактные размеры;
  • малый вес;
  • высокая производительность;
  • низкий уровень шума при работе.

Необходимо отметить, что при желании мастер может изготовить мельницу ручного типа, что крайне актуально при отсутствии доступа к электросетям. Но подобный вариант не пользуется большой популярностью ввиду высоких трудозатрат при эксплуатации приспособления.

Если планируется изготовить ручную мельницу, потребуется приобрести специальные камни для жерновов, которые нужно обработать с помощью циркулярной пилы и других инструментов.

Порядок изготовления

Изделие отличается простой конструкцией, которая позволяет быстро изготовить его в домашних условиях. Для этого потребуется подготовить все необходимые материалы и придерживаться следующего алгоритма действий:

  1. Сделать ротор.
  2. Закалить полученную деталь.
  3. Собрать статор.
  4. Сконструировать станину.
  5. Установить двигатель.
  6. Соединить все элементы согласно чертежам.

Поскольку некоторые этапы предусматривают выполнение большого количества манипуляций, их целесообразно рассмотреть отдельно.

Материалы и оборудование

Для того чтобы процедура изготовления завершилась успешно, мастеру потребуется заблаговременно приготовить все необходимые материалы и инструменты. Следует отметить, что для сборки устройства потребуется наличие токарного станка, так как без него изготовить некоторые составные элементы не удастся.

Для закалки ротора потребуется специальная печь и масляный контейнер, что позволит сделать материал более прочным и надежным. В процессе изготовления используется стандартный набор инструментов — дрель, отвертки, сверла и другие.

Особого упоминания заслуживают необходимые материалы, из которых будет состоять мельница. В домашних условиях найти их будет довольно просто, поскольку они распространены повсеместно:

  • болты — 20 шт;
  • винты — 10 шт;
  • уголки из прочной стали;
  • листовой металл, толщина которого больше 0,6 см, а также менее толстый материал для крышки изделия;
  • стяжки и муфта;
  • несколько подшипников.

После того как все материалы и оборудование будут готовы, фермеру целесообразно приступать к процедуре сборки самодельного агрегата.

Читать еще:  Теплицы из поликарбоната почему их популярность увеличивается с каждым днем

Схема устройства

Как было сказано ранее, агрегат отличается простой и надежной конструкцией, включающей лишь необходимые элементы. Это электродвигатель, который отвечает за работу всего прибора. Изучая устройство мельницы для зерна, можно выделить и ряд других важных узлов:

  • опора для двигателя;
  • станина;
  • бункеры для загрузки и получения сырья;
  • ротор, статор.

Несмотря на всю простоту прибора, рекомендуется регулярно сверяться с чертежами модели в процессе её сборки, что позволит избежать ошибок. Упростить сборку поможет видео-инструкция.

Изготовление ротора

Ротор является важнейшим элементом самодельной мельницы, ввиду чего его изготовлению следует уделить особое внимание. Следует помнить о том, что вал элемента должен обладать переменным сечением, быть изготовлен из круглой стали высокой прочности.

Собрать вал можно, руководствуясь простейшей инструкцией:

  1. Сформировать заготовки из металла, которые должны иметь несколько отверстий размером 5 см.
  2. Стереть наружный слой, что позволит уменьшить их размер за счет проточки до 10,5 см.
  3. Закалить элементы при температуре 80 градусов.

Для соединения вала и ротора применяются подшипники, что способствует повышению эффективности подобного рода оборудование. Между подшипниками должно располагаться специальное кольцо, предотвращающее излишнее натяжение.

Порядок сборки

После того как ротор будет изготовлен, мастеру следует продолжить сборку оборудования. Необходимо помнить, что изготовить статор в домашних условиях крайне затруднительно, ввиду чего этот элемент потребуется приобрести. Когда он будет куплен, необходимо:

  1. Сделать в нем несколько отверстий, предназначенных для размещения крышек подшипников.
  2. Изготовить станину, используя толстый листовой металл, после чего закрепить на ней статор с помощью винтов.
  3. Используя трубу 3 см диаметром, необходимо сделать патрубок, а также контейнер для загрузки зерна.
  4. Установить двигатель, а также сопутствующие элементы.

После того как все нужные манипуляции будут выполнены, мастеру потребуется протестировать агрегат на наличие ошибок при работе.

В процессе диагностики не рекомендуется сильно нагружать устройство, что позволит избежать поломки.

Заключение

При желании фермер может самостоятельно изготовить мельницу, что позволит ему обрабатывать внушительные объемы сырья. Сделать устройство можно из подручных материалов, а его функциональные возможности лишь незначительно уступают покупным аналогам.

Самодельная мельница для зерна: простая схема сборки

Многие хозяйки считают, что приготовить качественную пищу можно только из натуральных ингредиентов. Сегодня входит в моду даже самостоятельный помол муки. Для этого есть бытовые мельницы для зерна. Агрегат можно купить или сделать и своими руками.

Принцип работы и строение

Мельница для зерна позволит получить продукт из сырья, качество которого гарантировано вашим собственным выбором. Рядовой аппарат перемалывает пшеницу, овес, кукурузу, ячмень и остальные зерновые культуры. На выходе по желанию владельца получается мука любого типа помола, хлопья, крупа разной фракции, комбикорм. Бытовая мельница малогабаритна и спокойно помещается на рабочем кухонном столе. При этом ее производительность позволяет покрыть нужды домашнего хозяйства. Простейшая модель с маломощным электроприводом обрабатывает полведра пшеницы в минуту.

Мельница для зерна работает на основе роторного механизма. Она состоит из:

  • ротора;
  • статора;
  • электрического двигателя.

Принцип действия такой мельницы прост. Зерно попадает в механизм через приемный стакан. Внутри оно перетирается с помощью ротора и статора. Через выходной патрубок в подготовленную тару высыпается готовая мука или другой продукт.

Самодельные мельницы для зерна бывают двух типов:

  1. Механические. Помол осуществляется вращением рукояти с помощью рук или простого электрического привода. Обладают низкой производительностью. Зато сборка мельницы очень проста и малозатратна. Вы прочувствуете приятный процесс превращения зерен в муку. Он схож с перемалыванием в ручной кофемолке кофейных бобов.
  2. Электрические. Нацелены на переработку увеличенных объемов зерна. Эти мельницы — отличный вариант для регулярного использования дома. Модели с мощным двигателем могут перемолоть даже грибы или сухофрукты.

Внимание! Чтобы «начинка» мельницы работала надежно, ее помещают в корпус из твердых древесных пород типа сосны, липы или бука. Дерево придаст аромату муки приятные нотки.

Подготовка к сборке простого механизма

Предложенная модель бытовой мельницы — авторская. Ее разработали удмуртские мастера. Длина корпуса не превышает 32 см. Высота и ширина — еще меньше. Масса дробилки в сборке — 15 кг. Двигатель мельнице нужен с невысокой мощностью, до 180 Вт. Подойдет мотор от старой стиральной машинки или подобного бытового агрегата. Базовая производительность — 1 ведро кукурузы или 2 ведра пшеницы за 10 мин. Авторская схема сборки этой мельницы представлена на фото. Кроме электродвигателя вам потребуются:

  • 12 винтов и столько же пружинных шайб для фиксации;
  • пара стальных уголков размерами 45х45 мм (для опоры мотора);
  • стальной лист толщиной около 8 мм (для станины);
  • и еще один, толщиной около 3 мм, а также крепления — 4 болта;
  • шпильки с гайками;
  • короб небольшого размера из железа для кровли (приемный стакан) и 2 винта для него;
  • ротор;
  • статор;
Читать еще:  Температура в теплице для помидоров

  • защитная крышка для подшипников;
  • соединительная муфта;
  • металлический патрубок;
  • дистанционное кольцо 0,5 мм;
  • пара подшипников №203 плюс 3 болта;
  • кронштейны стальной ручки толщиной 0,2 см;
  • ручка деревянная.

Внимание! В данной схеме мельницы везде используются болты базового типа — М6.

Сборка дробилки: изготовление ротора

Для изготовления ротора вместе с валом, статора и крышки для подшипникового отсека понадобится умение владеть сверлильным и токарным станком. Перед работой над мельницей важно знать тонкости процесса:

  1. Вал вытачивают из стального кругляка или поковки М45.
  2. Базовый поперечник ротора — 105 мм с последующей обточкой до 104,5 мм.

Готовую деталь следует закалить:

  • разогреть в печи до 800 °С;
  • охладить в масляном контейнере;
  • разогреть до 400 °С;
  • положить охлаждаться при комнатной температуре.

Внимание! Проводить закалку с помощью воды нельзя, она негативно скажется на прочности мельницы.

Проверить качество процедуры можно напильником. Он не должен оставлять следы на режущем краю зубца.

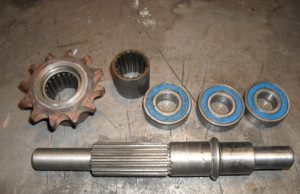

В предложенной схеме ротор вращается на паре радиальных подшипников. Между ними на валу крепится дистанционное кольцо. Оно даст возможность подшипникам смещаться и подстраиваться под напряжение внутри устройства. Механизм станет более надежным и прослужит дольше.

Статор и другие элементы

Самостоятельно сделать статор еще сложнее. Во время обточки на станке оставьте в заготовке минимальный припуск:

  • сделайте проем в центре — 70 мм;
  • разметьте заготовку из расчета диаметра 10,5 см, обозначьте места будущих проемов, контуры
  • отверстий снизу и сверху;
  • просверлите глухие выемки глубиной 2,6 см;
  • ликвидируйте на стенке припуск и вырежьте место под ротор (10,5 см);
  • с обратной стороны выточите посадочный паз для подшипников;
  • продумайте и подготовьте кольцо для уплотнителя.

Совет. Статор также надо закалить.

Работа на станках — самый сложный этап сборки мельницы. Поэтому можно доверить его профессионалам, заказав у них детали. Расположение статора вручную корректируется при помощи фиксаторов-болтов. От точности зависит качество помола. Электроцепь мельницы, кроме мотора, включает в себя конденсатор (3,8 кмФ), предохранитель и выключатель. Все контакты следует закрыть от прямого доступа.

После успешного пробного запуска останется только изготовить станину, закрепить аппарат, присоединить к нему тару для приема и выхода сырья. Простейшая мельница для зерна готова.

А Вы пробовали самостоятельно изготовить такую мельницу?

Мельница-самоделка: видео

Мельница для зерна: назначение и принцип работы

Рано или поздно, но все забытое старое, возвращается снова. Эта истина применима и к домашней мельнице для помола различных видов зерновых культур, которая в прошлом была чуть ли не в каждом доме.

Бытовая электрическая или механическая мельница – это важный агрегат для ценителей здорового образа жизни и правильного питания. С помощью этого прибора для помола зерна можно получить муку и крупы из пшеницы, ячменя, кукурузы и других злаковых, и точно знать, что продукт изготовлен из качественного сырья.

1 Особенности и виды домашних мельниц

Основная ценность этого устройства заключается в том, что с его помощью можно получить муку или крупу в домашних условиях за считанные минуты. Некоторые модели приборов изготавливают не только муку и крупу, но и хлопья и комбикорма.

Определить, какая из них лучше, сложно, все зависит от задачи, которую перед ней ставят хозяева.

Классическая ветряная мельница

Мука в мельнице получается разного помола, который можно регулировать в зависимости от необходимости. Так, для диетического питания выбирают средний и грубый помол, а если нужно получить муку для кондитерской выпечки, то устанавливают мельницу на мелкий помол. Чтобы качество помола было максимально высоким, зерно загружают в бункер хорошо просушенным.

Домашняя мельница для зерна дома не предназначена для измельчения пряностей, орехов и семян подсолнуха, поскольку масличные культуры забивают жернова оборудования.

Домашние мельницы бывают двух видов:

  1. Механический прибор – отличаются более низкой ценой и неповторимым ощущением превращения зерен в муку. При желании, ручные мельницы можно оснастить электроприводом.
  2. Электрическая дробилка – универсальное оборудование, способное справляться с помолом зерна в больших объемах. Модели с мощным двигателем имеют регулятор размера фракции зерна, а также перемалывают сухофрукты и грибы.

1.1 Ручная мельница для зерна: как выбрать?

Агрегат ручного типа как нельзя лучше подойдет для случаев, когда его будут использовать автономно от электрической сети или же не требуется большое количество муки на выходе.

Читать еще:  Флокс шиловидный в саду

Поскольку вращение рукоятки мини мельницы производится вручную, то следует обращать внимание на диаметр жерновов: чем он больше, тем легче будет осуществляться размол. Хороший помол не возможен без балансировки жерновов.

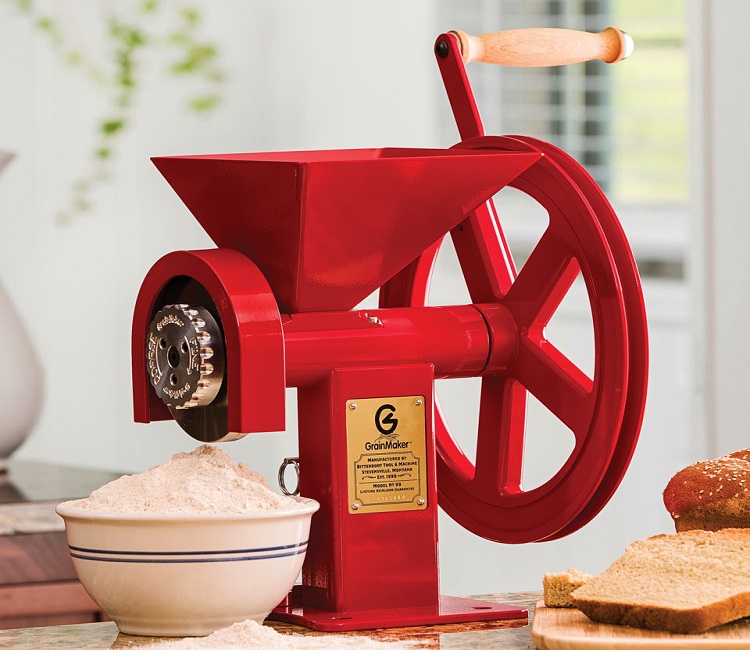

Мини мельница для зерна

Материалом для изготовления жерновов служит гранит, керамика или базальт. Изделия с гранитной составляющей отличаются экологичностью, прочностью и надежностью. В приборах с жерновами из корундовой керамики мука получается самого тонкого помола.

Внешний корпус ручных моделей мельниц выполнен из твердых пород древесины (липа, сосна, бук) или из металла. Деревянная бытовая дробилка экологически безопасна и способна наделить муку своеобразным приятным ароматом.
к меню ↑

2 Мельница для зерна своими руками

Перед тем, как сделать мельницу самостоятельно, придется изучить известные чертежи и опыт мастеров. Наиболее простая в изготовлении электрическая самодельная мельница для зерна была создана инженерами О. Зайцевым и А. Яговкиным. Называется этот мини-прибор «Малютка». С его помощью можно выполнять измельчение зерна на муку крупного или мелкого помола, дробление на комбикорм для домашних животных.

Для самостоятельного изготовления агрегата нужно владеть навыками работы с токарным и сверлильным оборудованием. Если свой опыт отсутствует, то придется заказать у мастеров три основных компонента – ротор, статор и крышку подшипникового узла. Далее, имея на руках все необходимые детали, собрать всю конструкцию воедино можно уже в домашней мастерской.

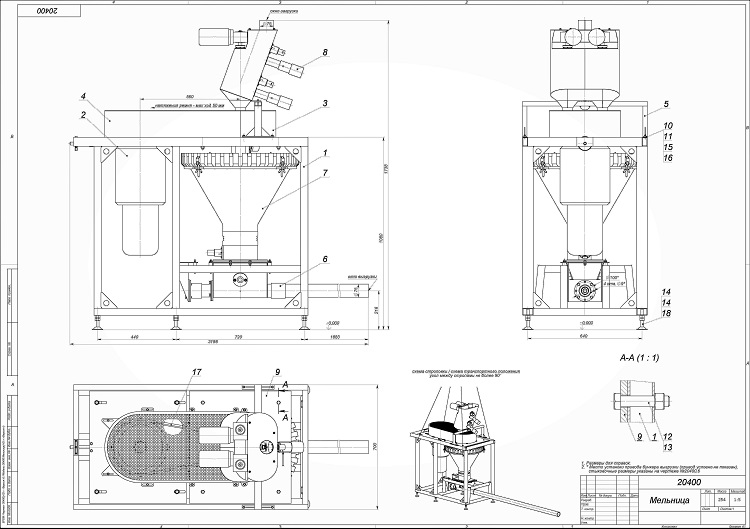

Чертеж дробильной камеры мельницы для зерна

Если знаний и опыта работы с оборудованием достаточно для самостоятельной работы, то следует учитывать технические рекомендации:

  1. Стальной ротор вытачивают вместе с валом переменного сечения. Изготавливают его из стального кругляка марки 45 (диаметр 120 мм, длина 90 мм). Вся работа делится на три этапа: сначала в заготовке просверливают отверстия 10 мм, равномерно распределенные по окружности диаметром 10,5 см. Далее снимают верхний слой толщиной 0,5 мм и открывают выступы-зубья. На последнем этапе ротор подвергают термообработке.
  2. Ротор «Малютки» вращается на двух радиальных шариковых подшипниках, что на порядок повышает несущую способность узла и прочность всей конструкции в целом.
  3. Для изготовления статора, заготовку предварительно обрабатывают на токарном станке, оставляя со стороны рабочей камеры небольшой припуск. Для этой цели рассверливают центральное отверстие до диаметра 7 см, на заготовке размечают окружность 105 мм и наносят центральные точки тех отверстий, которые в дальнейшем будут рабочей поверхностью статора.После этого размечают контуры верхнего и нижнего «окон» и просверливают на глубину не более 28 мм глухие отверстия. Все разметки выполняют строго в соответствии с чертежом. Следующим шагом будет снятие технологического припуска, и растачивание полости под рабочий отсек до диаметра 105 мм. После этого заготовку разворачивают и растачивают посадочное гнездо под подшипник № 203 и канавку под уплотнитель.
  4. Сделанный статор подвергают термообработке, так же, как и ротор.
  5. На заключительном этапе изготавливают основание для мельницы – станину. В качестве исходного материала берут толстый стальной лист (7-8 мм), к нему болтами закрепляют статор, эти же болты будут удерживать и патрубок.

Самодельная мельница с каменным жерновом

Технические характеристики самодельной мельницы:

  • Габаритные размеры (без учета патрубка и загрузочного бункера) – 320*160*170 мм;
  • Мощность электрического двигателя – 180 Вт;
  • Производительность – 0,5 ведра помолотой пшеницы, овса и других злаковых культур, 0,2 ведра – кукуруза.
  • Количество фракций – 2;
  • Масса прибора – 1 кг.

Как вариант для самостоятельного изготовления, существует еще и электрическая вальцевая мельница.Размалывать такой прибор будет до 500 кг зерна в час, но подходит он для приготовления комбикорма и хлопьев домашним животным и птицам.
