Уличная печь из железной бочки

Печка из бочки 200 литров: схема, чертежи, фото, видео

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и видео. Печку из бочки можно использовать для отопления гаражей, рабочих помещений, теплиц и прочих помещений.

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

  • Две 200 литровые бочки.
  • Дверца для печи.
  • Колосники.
  • Листовой металл, уголки и пруты.
  • Труба для дымохода.
  • Огнеупорный кирпич.
  • Болгарка с отрезным кругом.
  • Сварочный аппарат.
  • Электродрель.

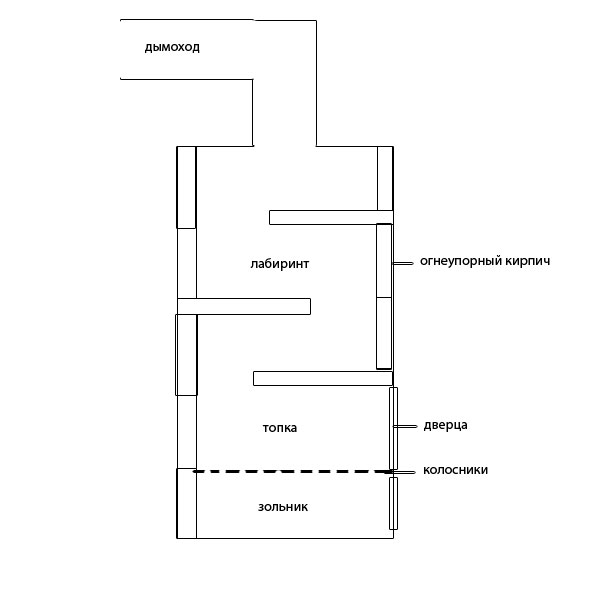

Печка из 200 литровой бочки: схема.

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

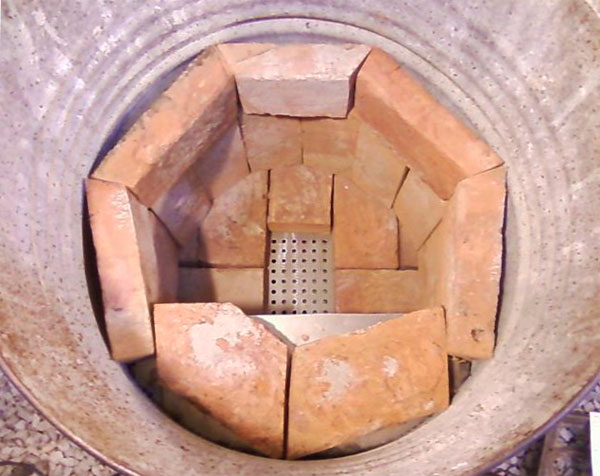

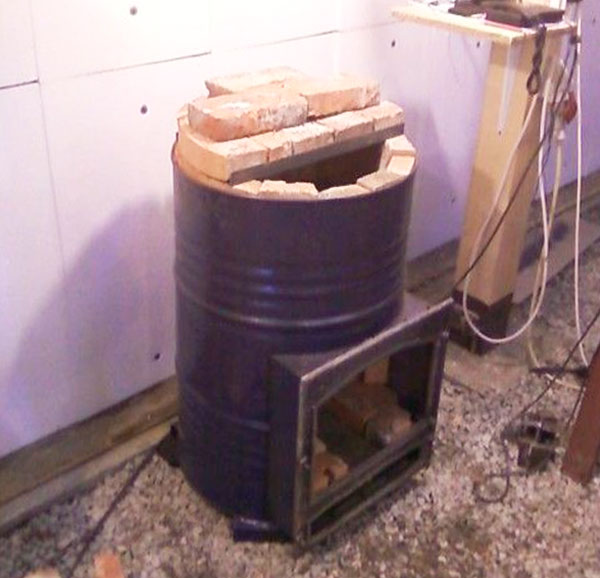

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.

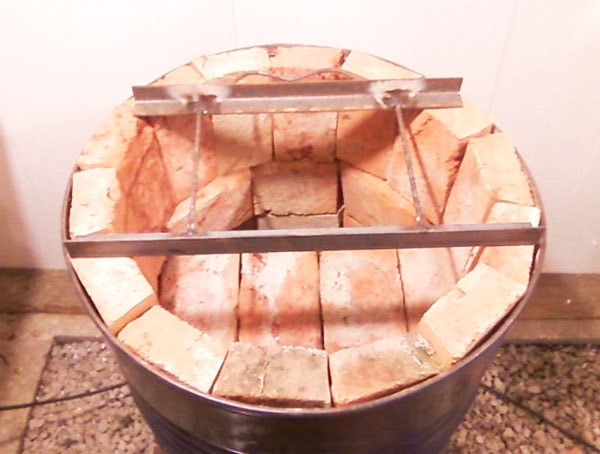

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

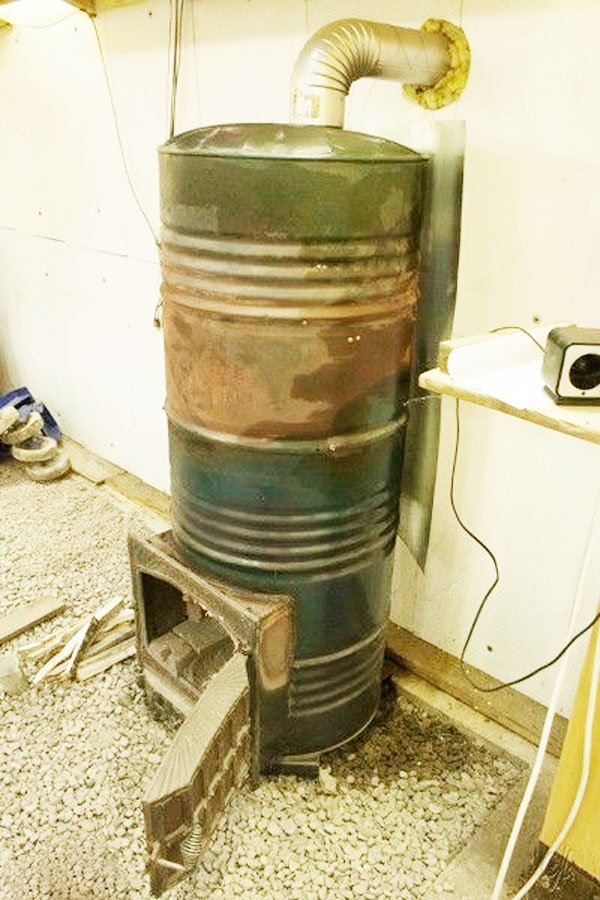

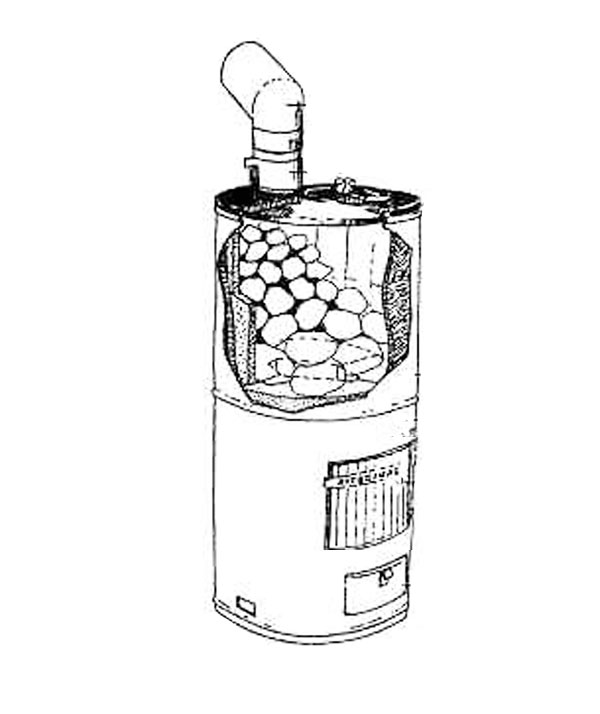

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Дымоход придётся периодически чистить от сажи, поэтому его лучше сделать разборным, рекомендую прочитать статью — как сделать дымоход для буржуйки.

Рекомендую посмотреть видео: отопление теплицы печкой из 200 литровой бочки.

Железные бочки на даче: неограниченное применение

Все привыкли видеть железные бочки в неизменном виде в качестве различных накопителей на дачном участке. Однако применив фантазию, нехитрый инструмент и не стандартный подход область применения бочек можно существенно расширить.

Уже давно в качестве водосборников под сточными трубами садовых домов дачники используют железные бочки из-под различных горюче-смазочных материалов. Удобный объем, долговечный материал и доступная цена сделали бочки незаменимым элементом садового хозяйства.

Рассмотрим иные возможности их применения; возможно, некоторые идеи будут для вас неожиданными и они попадут в ваши планы на ближайшее лето. Помните только, что перед применением бочки необходимо либо промыть от содержимого, либо поджечь изнутри для сгорания остатков ГСМ на стенках.

Бочки — контейнер для сжигания.

Этот способ применения бочек известен садоводам давно. В самую скрытую, защищенную от ветра часть огорода ставится на негорючее основание железная бочка с отпиленным верхом (крышкой). Основанием может служить площадка из нескольких тротуарных плит или просто земля со снятым верхним слоем дерна. В нижней части бочки необходимо просверлить несколько отверстий для поступления кислорода.

Постепенно бочка наполняется горючими отходами деятельности садовода, такими как бумага, картон, сухие ветки, остатки стройматериалов. Периодически содержимое бочки поджигается и сгорает очень быстро, поскольку отверстия в нижней части создают хорошую тягу для огня. Кроме того, такой способ сжигания является безопасным по сравнению с открытым огнем — ветер не разметает горящий мусор по участку, а загасить огонь можно просто залив его ведром воды и закрыв крышкой. Зола, которая скапливается в бочке, также пойдет на пользу садоводу, поскольку является отличным удобрением для растений.

Конечно, стенки бочки со временем прогорают и ей требуется замена, однако ее вполне хватает на 5-6 сезонов (зависит от толщины стенок и частоты сжигания мусора).

Емкость для компоста из железной бочки

Для организации компоста необходимо обеспечить содержимому поступление кислорода, для чего необходимо просверлить отверстия по всей окружности и в дне бочки. Чем больше отверстий, тем лучше будет «дышать» компост. Перед закладкой растительных остатков необходимо устроить на дне бочки дренажный слой из веток или сучьев. Обязательно предусмотреть крышку для компоста — ее можно сделать из остатков металлочерепицы или обычных досок. Созревание компоста в такой емкости происходит в ускоренном темпе; уже через год он будет пригоден к употреблению, необходимо лишь перемешивать его время от времени вилами.

Поскольку в данном случае бочка не будет подвержена температурам, ее можно снаружи раскрасить красками, эмалью или иным образом придать ей декоративный вид.

Мобильные грядки из железных бочек

Подготовка бочки для мобильной гряды такая же, как и при организации компостера. В такие гряды можно высаживать кабачки и огурцы; причем сделать это можно прямо на компост, досыпав сверху слой плодородной почвы 20-30 см.

Читать еще:  Щитовка в саду и огороде

Такая гряда удобна тем, что раскидистая листва посаженных культур не занимает место на грядках, а свисает и оплетает бочку. Кроме того, если огород еще в начале разработки и нет подготовленных гряд, бочки могут послужить временным вариантом, который легко передвигать и изменять по мере обустройства участка.

Уличная печь из железной бочки

Простой вариант организации печи на улице для приготовления блюд в казане. Для нее лучше использовать небольшую металлическую печь объемом 60 литров. Крышку бочки отрезать; по верхнему и по и нижнему поясу просверлить отверстия, с одной из сторон пропилить дверцу для закладки дров. При покупке казана учесть диаметр печи, чтобы он прочно устанавливался сверху.

Такая печь хороша тем, что у нее низкая себестоимость, простое изготовление и она абсолютно непривлекательна для садовых похитителей.

Жаровня с крышкой из железной бочки

Следующий этап эволюции железной бочки — жаровня с крышкой. Отличается от всех предыдущих вариантов тем, что крышка у бочки остается на месте; сама же бочка распиливается вдоль на две части. Одна из частей служит основанием для закладки углей и установки решетки или шампуров, а вторая часть является крышкой, соединенной с основанием с помощью обычных дверных петель. В качестве основания для жаровни можно использовать Х-образную конструкцию из негорючих материалов — железных труб или арматуры.

Жаровня удобна тем, что ее можно встроить , например, в беседку и содержимое защищено крышкой от осадков.

Уличная и домашняя мебель из железных бочек

Мебель из бочек весьма разнообразна. Начинающий мастер выберет себе вариант попроще, например, барный стол из бочки с круглой столешницей. Столешницу можно сделать самостоятельно, взяв за образец большие деревянные катушки для линий электропередач, или же заказать цельную из массива дерева.

Барный стол с деревянной столешницей

Опытный мастер с хорошим набором инструментов вполне может взяться за комплект мебели для патио — диванчики и кресла, или же сделать оригинальный шкафчик — бар.

Комплект железной мебели Шкафчик — бар

Умельцы без инструментов и навыков, но с талантом к рисованию могут сделать из бочки оригинальную тумбу, раскрасив ее на манер старинного кованого сундука. Колорит и сложность изделию придадут прикрученные к нему ручки и застежки из металла.

Тумба с росписью из бочки

Если на вашей даче железной бочке найдено иное, ускользнувшее от нас применение, сфотографируйте и напишите о нем. Может быть, ваша идея вдохновит других дачников на творчество и войдет в классику садового жанра!

Печь буржуйка из бочки своими руками — вертикальная и горизонтальная

Печь буржуйку из 200 литровой бочки можно устанавливать в разных помещениях: в гараже, на даче, складе и т. д. Её главным преимуществом является высокая скорость нагрева. Она быстро нагревает воздух в помещении и так же быстро остывает за счёт свойств металлического корпуса.

Самой популярной самодельной моделью считается буржуйка из бочки. Для её изготовления и установки не требуются дорогостоящие материалы и особые навыки. Устроена она настолько просто, что её легко можно собрать своими руками.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Выбор качественной бочки

Для изготовления печи буржуйки можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технических продуктов:

наливных — масел, растворителей, красок, дизельного топлива, натриевого жидкого стекла;

пастообразных — густых смазочных материалов, битума;

сыпучих — каустической соды, различных пластификаторов.

Они производятся двух типов — с открытым и закрытым верхом, также различаются по толщине дна, крышки и обечайки.

Любую из этих ёмкостей можно приспособить под печку буржуйку, если предварительно хорошо очистить и промыть её внутреннюю поверхность. Однако, чем тоньше стенки ёмкости, тем быстрее они прогорят, и печка выйдет из строя. Поэтому выбирать для буржуйки нужно изделие с толщиной металла более 2 мм.

Читать еще:  Примеры покраски лавочек

Дополнительные материалы

Для сооружения отопительного прибора кроме самой металлической бочки на 200 л потребуется следующие дополнительные стройматериалы и печная фурнитура:

стальной лист небольшого размера;

шамотный кирпич для вертикальной модели или отражатель — для горизонтальной;

небольшой отрезок швеллера;

стальные трубы для дымохода;

арматура для колосника;

песок, глина для изготовления раствора;

базальтовая вата для утепления дымохода.

Необходимые инструменты

Чтобы качественно соорудить буржуйку из 200 литровой бочки своими руками необходимо подготовить минимальный набор инструментов, состоящий из:

болгарки или ножовки по металлу;

стандартного молотка, плоскогубцев и зубила;

дрели со комплектом свёрл;

измерительных инструментов: рулетки, уровня и отвеса.

Нужны и средства индивидуальной защиты при сварочных работах: защитная маска, диэлектрические перчатки, спецодежда из плотной ткани и закрытая обувь.

Инструкции по изготовлению

Во время работы печки происходит сильный нагрев её корпуса, поэтому такой отопительный аппарат должен быть размещён на монолитной огнестойкой поверхности. Это может быть слой бетона, асфальтобетона, металлический лист, или просто земля. У печи должна быть собственная дымовая труба, подключение прибора к дымоходу других отопительных устройств запрещается.

Существует два варианта сборки такой печи: с горизонтальным и вертикальным расположением бочки.

Вертикальная модель

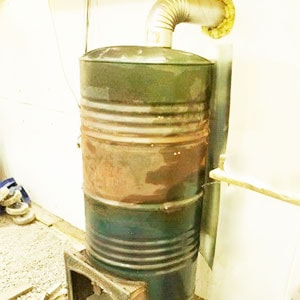

Вертикальная буржуйка из бочки

Схема вертикальной буржуйки из бочки

Процесс изготовления вертикальной модели печи выглядит таким образом:

    Подготовить проём на боковой поверхности бочки для обеспечения возможности загрузки дров;

Дверцу можно купить заранее или приспособить вырезанную часть стенки: приварить к неё петли и ручку, обеспечивающую удобство при закрывании и открывании топочной камеры;

Несколько пониже топочной дверки вырезать ещё одно отверстие для монтажа поддувальной дверцы. Для изготовления самого поддувала используют толстостенную трубу, разрезанную вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью;

На высоте 20 см от дна ёмкости установить колосники — металлическую пластину с дырками или сваренную ячеистую конструкцию из арматуры. Для их фиксации применяют обычный стальной уголок.

Вариант 1 — ячеистая решетка

Вариант 2 — арматура

Снизу бочки нужно приварить металлические ножки или просто установить конструкцию на кирпичи;

Роль варочной панели будет исполнять стальная проволока, которую можно приварить к верхней крышки печи;

Обкладка кирпичом (это необязательно)

Для защиты стенок ёмкости от прогорания, внутреннюю поверхность топки можно дополнительно футеровать огнеупорным кирпичом, придавая ему полукруглую форму с помощью болгарки. Кладку следует проводить на печном растворе, в составе которого 1 часть жирной глины и 2 части песка. Смесь изготавливается с минимальным количеством воды и должна иметь густую консистенцию;

  • Далее делаем дымоход (подробнее ниже).
  • Отверстие под дымовую трубу диаметром не менее 15 см вырезают сбоку ёмкости в её верхней части (либо сбоку). Высота трубы должна быть не менее 4 м. При её монтаже нужно учесть следующие рекомендации:

    трубу желательно не устанавливать строго вертикально, наличие горизонтальных и наклонных участков увеличивает количество полученного тепла, однако количество поворотов не должно превышать 3-х раз;

    угол изгиба должен равняться 30 градусам, и только в исключительных случаях доходить до 45 градусов;

    горизонтально расположенные элементы дымохода не могут быть длиннее 1 м;

    чтобы предотвратить появление конденсата, часть дымоотвода, выходящую на улицу, следует утеплить базальтовой ватой;

    для снижения нагрузки с корпуса прибора, дымоход нужно прикрепить к стене.

    На дымоходе печи буржуйки можно установить поворотную или двигающуюся по направляющим задвижку. С помощью этого элемента можно проводить регулировку интенсивности отведения нагретого дыма и полностью перекрывать дымоход в период, когда печь не топится.

    Горизонтальная модель

    КПД печи буржуйки из бочки 200 л будет выше, если изготовить и расположить её горизонтально.

    Буржуйка из бочки — горизонтальная версия

    Схема горизонтальной буржуйки из бочки

    Алгоритм действий при горизонтальном размещении емкости будет следующим:

    Бочку установить на бок;

    Для устойчивости конструкции снизу емкости нужно приварить ножки из стального уголка или труб небольшого диаметра;

    В верхней части прорезать проём для закладки топлива в полную ширину бочки, чтобы было удобнее доставать решётку и отражатель;

    Внутри емкости установить металлический отражатель, который отделит топочный отдел от дымохода и колосниковую решётку (её можно изготовить самостоятельно из прутов арматуры;

    Вырезать ещё один проём пониже для поступления воздушных потоков в топку и очищения печи от золы, либо сделать это отдельной конструкцией, приварив зольник. В итоге конструкция будет выглядеть так:

    С одной стороны каждого отверстия приварить петли и установить дверцы, соответствующего размера. Для герметичности рекомендуется обтянуть их асбоцементным шнуром;

    В задней части ёмкости сделать отверстие под дымоход и приварить трубу. Дальнейший монтаж дымоотводной трубы выполняется аналогичным образом, как и для вертикальной модели.

    Читать еще:  Украшение елки в стиле ретро
  • Сверху бочки также можно приварить лист металла и использовать его как варочную панель.
  • Конечный вариант конструкции

    Куда лучше установить?

    При установке печки буржуйки из бочки 200 л в гараж важно следовать установленным правилам пожарной безопасности. В небольшом по площади помещении отопительный прибор нужно разместить в противоположном от двери месте. При этом расстояние от него до стен или других предметов интерьера должно быть не менее 50 см.

    Особенности эксплуатации

    При эксплуатации печи необходимо чередовать циклы её растопки, включающие в себя:

    непосредственно топочный процесс с обогревом помещения;

    очистку зольных продуктов из топочного и поддувального отдела.

    К самым ответственным можно отнести этап закладки топлива, которое для облегчения процесса розжига нужно уложить в определённом порядке. На колосниковую решётку сначала нужно положить бумагу и тонкие сухие дрова, разжечь костёр и закрыть дверцу.

    После того как растопочный материал воспламенится можно добавлять более крупные поленья. Загружать древесину нужно осторожно, чтобы не допустить затухания огня. По окончании полной закладки дров нужно плотно закрыть топочную дверцу.

    Регулировку тяги в буржуйке можно производить задвижкой на дымоходе или приоткрывая поддувальную дверцу.

    В процессе горения печи нельзя дотрагиваться до её корпуса, чтобы не обжечься.

    Вывод

    Печь буржуйка — достаточно простой отопительный прибор, и именно за это качество считается гениальным изобретением. Как сделать буржуйку из бочки можно понять из инструкции и соорудить её самостоятельно. Буржуйка принесёт немалую пользу: решит проблемы по отоплению хозяйственных построек и дачных домиков, удалённых от центральных магистралей газоснабжения. Кроме того, она легко транспортируется и устанавливается, при необходимости может переместиться в другое помещение.

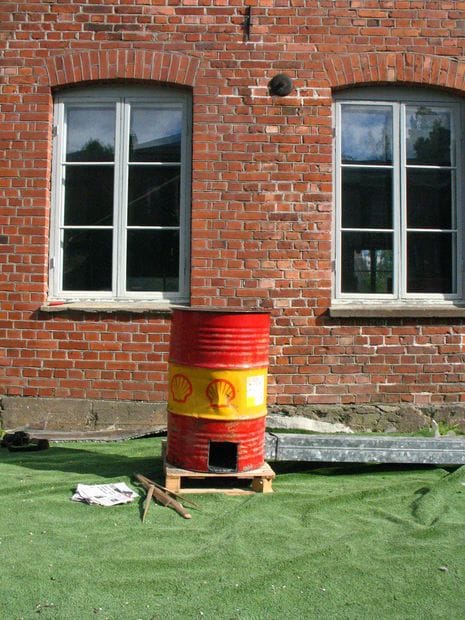

    Уличная ракетная печь из бочки

    Инструкция посвящена созданию уличной печи ракетного типа из большой стальной бочки. Такая печь не даст замерзнуть на природе, а еще она имеет кулинарную поверхность, на которой можно жарить рыбу, картофель и другие овощи.

    Бочка использовалась из под моторного масла, недостаток здесь в том, что ее пришлось очень долго мыть и драить, чтобы полностью удалить масло. К тому же, наверняка такую бочку придется еще и хорошенько обжечь перед строительством печи.

    Материалы и инструменты для самоделки:
    — стальная бочка;
    — теплоноситель;
    — режущий инструмент по металлу (болгарка);
    — сварка;
    — стальная труба большого диаметра (толщина стенки не менее 2-3 мм);
    — кусок стальной трубы для создания изоляции вокруг топки;
    — кусок стального листа для создания крышки (жарочной поверхности);
    — куски металла для создания ручек, ножек и так далее;
    — молоток, дрель и другой инструмент.


    Процесс изготовления печки:

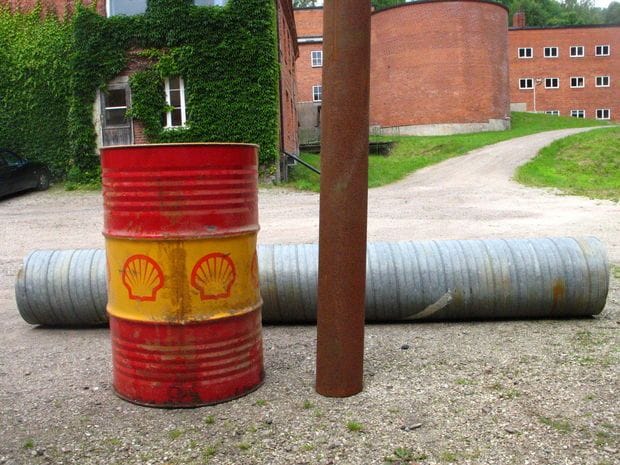

    Шаг первый. Подготовка бочки

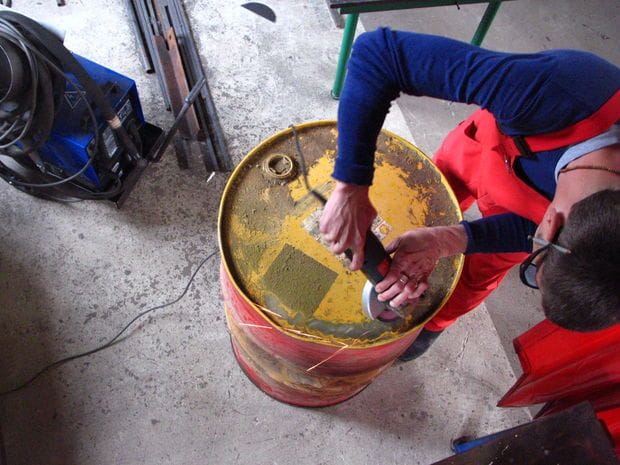

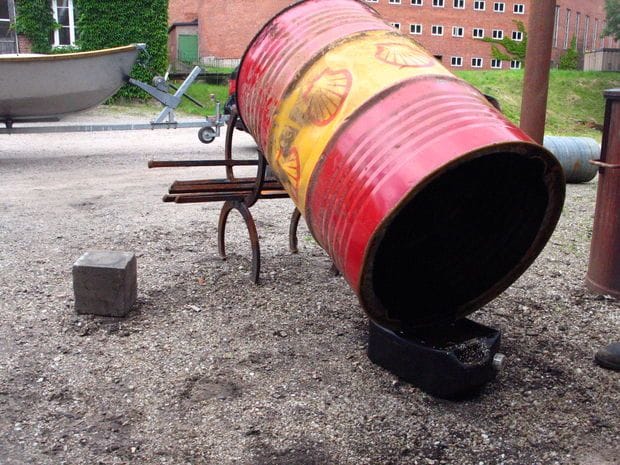

    Началось у автора все с подготовки бочки. Сперва с нее нужно срезать крышку и потом слить остатки масла или того, что в ней было. Потом бочку нужно хорошо вычистить, так как при запуске печи она будет сильно нагреваться и как следствие остатки масла начнут сильно дымить. Еще с бочки нужно удалить все наклейки и даже краску, так как она наверняка обгорит в процессе.

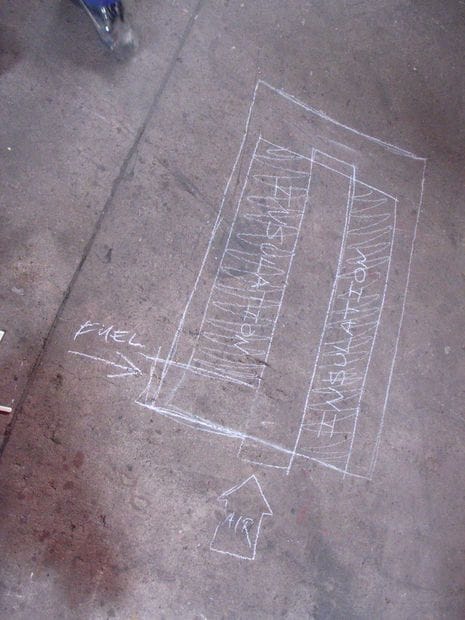

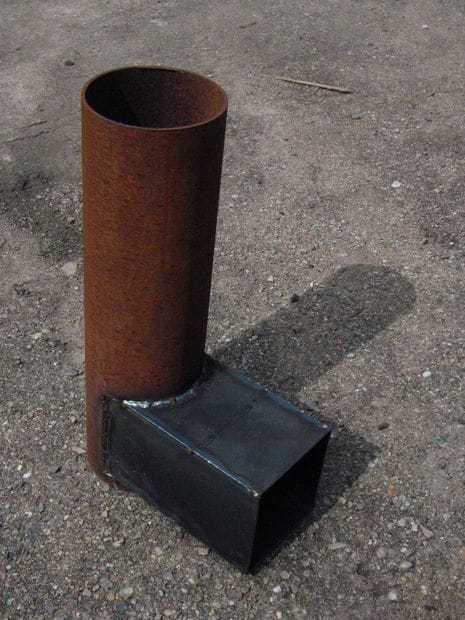

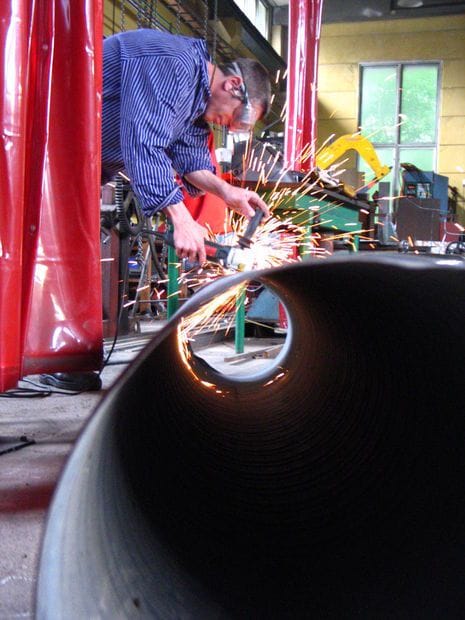

    Камеру сгорания можно сделать двумя способами. В первом способе берется две трубы, в одной делается отверстие под другую, затем они вставляются друг в друга и свариваются.

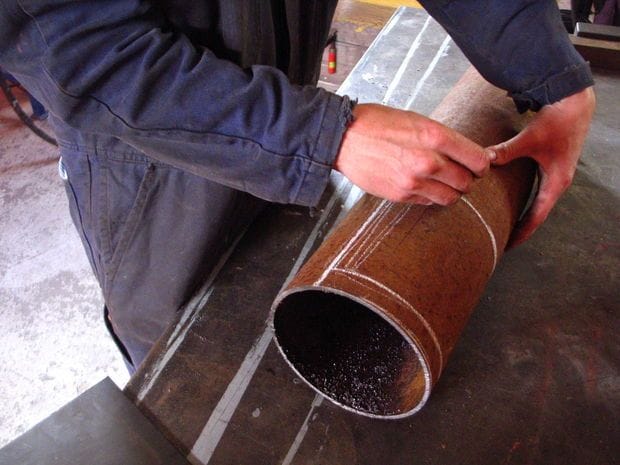

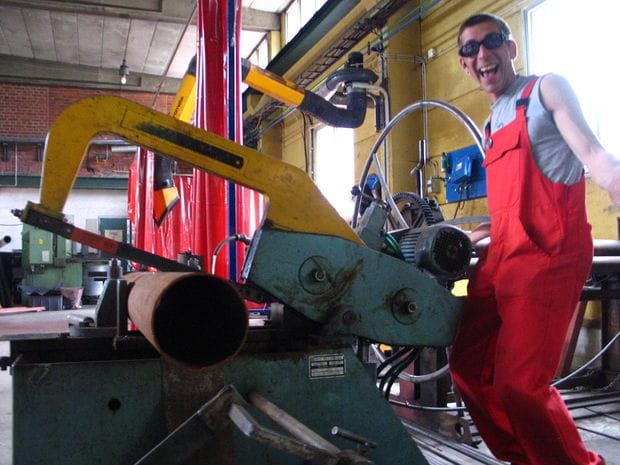

    Еще две трубы можно обрезать под углом 45 о и сварить, в итоге образуется «L» — образный изгиб.


    Во втором случае понадобится листовой металл, из него делается топка квадратной формы. Эта топка вваривается в предварительно вырезанный в трубе проем.

    Помимо всего прочего, важно отметить, что в камере сгорания обязательно должна иметься полка для топлива. Она нужна для того, чтобы в печку мог заходить воздух, который необходим для эффективного горения.

    Шаг третий. Изоляция камеры сгорания
    Чтобы камера сгорания могла хорошо нагреваться и сжигать дрова, ее нужно заизолировать. Для этих целей понадобится еще один кусок трубы большого диаметра, который нужно вставить в основную большую бочку. Также в трубе нужно будет проделать отверстие, через которое пройдет топка. Для надежности изоляционную камеру можно приварить ко дну основной бочки. Высота изоляционной трубы должна быть такой, как высота топки.

    Шаг четвертый. Дымовая труба
    По словам автора, топливо горит так эффективно, что из дымовой трубы дым практически не идет, образуется только горячий СО2. Дымоход автор вывел горизонтально с задней части бочки. При необходимости к бочке можно крепить съемную трубу, если сделать под нее крепление. Длина такой трубы может быть в пределах до 1 метра. Но, по мнению автора, дополнительная высота трубы здесь не нужна, так как и так тяга у печки нормальная.
